Control de Accesos InteliDoor.

Presentación del tema: "Control de Accesos InteliDoor."— Transcripción de la presentación:

1 Control de Accesos InteliDoor.
_________________________________________________ Control de Accesos InteliDoor.

2 Visión General Intelidoor.
Controladores de acceso disponibles Capacidades de controladores _________________________________________________

3 Controladores de Acceso.
_________________________________________________ Qué son los Controladores de Acceso? Son Dispositivos que permiten controlar el acceso a las áras seguras, permitiendo definir diversos niveles al personal de la empresa. Controladores de Acceso disponibles Stand alone Stand alone/Controlable de la PC. Capacidades de Controladores Desde 500 a 10,000 empleados De una hasta 1,024 puertas. Con manejo de Antipassback (solo panel AC 215/225)

4 Elementos de un sistema de Accesos
_________________________________________________ Puntos básicos de un control de acceso: Controlador (Cerebro) Lectores (Dispositivo de Validación) Chapas (Dispositivo de Bloqueo) Sensor (Estado) Infraestructura Datos y Alimentación Eléctrica Software de Control de Acceso

5 Soluciones de Control de Acceso.
Accesos vs. Asistencias, es posible? Sistemas independientes. Asistencias es control de tiempo laborado en la empresa. Accesos es permitir o no el acceso de las personas a las áreas. Posibilidad de transferir la información de acceso a la de asistencia. Posibilidad de compartir la información de personal entre los sistemas. Envío de información entre los sistemas de la línea .NET _________________________________________________

6 Modalidades de trabajo de los controladores.
Normal. Acceso por medio de clave primaria: NIP o Tarjeta. Requiere de la autentificación de la persona. Bypass. Permite el paso libre. La puerta se mantiene abierta o se puede liberar con el botón de timbre. Seguro. Acceso por medio de clave primaria y clave secundaria. Es necesario las dos validaciones para el acceso: Empleado y Supervisor. _________________________________________________

7 Controladores Acceso Autónomos.
Controladores avanzados de acceso Seguro, con Lector de proximidad y teclado integrado. Resistentes a diversos ambientes, interior y exterior (antivandalismo). Capacidad de 500 usuarios. Proximidad 125 Khz EM Standard (ATR 11) Teclados Piezo Electric para mayor resistencia. 3 Niveles de usuarios y tres modos de operación. Alimentación por transformador o fuente de poder. Led indicadores de operación. Relevador de acceso integrados. Capacidad de Botón de Petición de salida. Teclado Luminoso ( Modelos AF) _________________________________________________

8 Conexión de Controlador.
_________________________________________________

9 Conexión de Controlador.
_________________________________________________

10 Controladores Autónomos
AC-Q74 Controlador Avanzado de Acceso Seguro con Lector de Proximidad y Teclado Integrado Resistente al ambiente exterior y al vandalismo, para 500 usuarios, con lector de proximidad integrado y teclado “Piezoelectric” para teclear NIP de manera opcional, con 3 niveles de usuario y tres modos de operación, incluye módulo para fte. de poder externa con la cual se comunica de manera encriptada y permite que su acceso permanezca seguro en caso de ruptura de cables AC-Q44 Controlador Avanzado de Acceso con Lector de Proximidad y Teclado Integrado Resistente al ambiente exterior y al vandalismo, para 500 usuarios, con lector de proximidad integrado y teclado “Piezoelectric” para teclear NIP de manera opcional, con 3 niveles de usuario y tres modos de operación. Requiere fuente de poder externa . AC-Q31 Controlador Avanzado de Acceso con Teclado Integrado Resistente al ambiente exterior y al vandalismo, para 500 usuarios, con teclado para NIP, con 3 niveles de usuario (normal, seguro y master) y tres modos de operación. Requiere fuente de poder externa . Incluye modo de búsqueda de códigos para fácil administración. AC-Q42 Controlador Avanzado de Acceso con Teclado Integrado, PIN+PROX Metálico, resistente al ambiente exterior y al vandalismo, para 500 usuarios, con teclado para NIP, y con lector de proximidad, con 3 niveles de usuario (normal, seguro y master) y tres modos de operación. Incluye modo de búsqueda de códigos para fácil administración. AC-F44 Controlador Avanzado de Acceso c/Teclado Integrado Iluminado y Lector de Proximidad Resistente al ambiente exterior, con teclado iluminado, para 500 usuarios, con teclado para NIP, lector de proximidad, con 3 niveles de usuario (normal, seguro y master) y tres modos de operación. Requiere fuente de poder externa . Incluye modo de búsqueda de códigos para fácil administración. AC-F43 Controlador Avanzado de Acceso con Teclado Integrado Iluminado Resistente al ambiente exterior, con teclado iluminado, para 500 usuarios, con teclado para NIP, con 3 niveles de usuario (normal, seguro y master) y tres modos de operación. Requiere fuente de poder externa . Incluye modo de búsqueda de códigos para fácil administración. AC-A41 Controlador Avanzado de Acceso con Teclado Integrado Para interiores, de 500 usuarios, con teclado para NIP, Requiere fuente de poder externa . Incluye modo de búsqueda de códigos para fácil administración. _________________________________________________

11 Controladores Conectados a la Computadora
Controladores robustos para control de puertas. Permite controlar desde 2,400 hasta más de 10,000 personas. Control desde 1 puerta hasta 1,024. Diversas opciones de comunicación: RS232 / RS485 / MODEM / TCP/IP Empleo de diversas tecnologías de validación, lectores código de barras, proximidad y biométricas. Control en modalidad de entrada y salida o solo entrada. Capacidad de control desde la PC mediante diversas soluciones de Software. Alimentación por medio fuente de poder. Led indicadores de operación. Relevador de acceso integrados. Relevador auxiliares. Capacidad de Botón de Petición de salida. Capacidad de Sensores y entradas auxiliares Soporte de antipass back. _________________________________________________

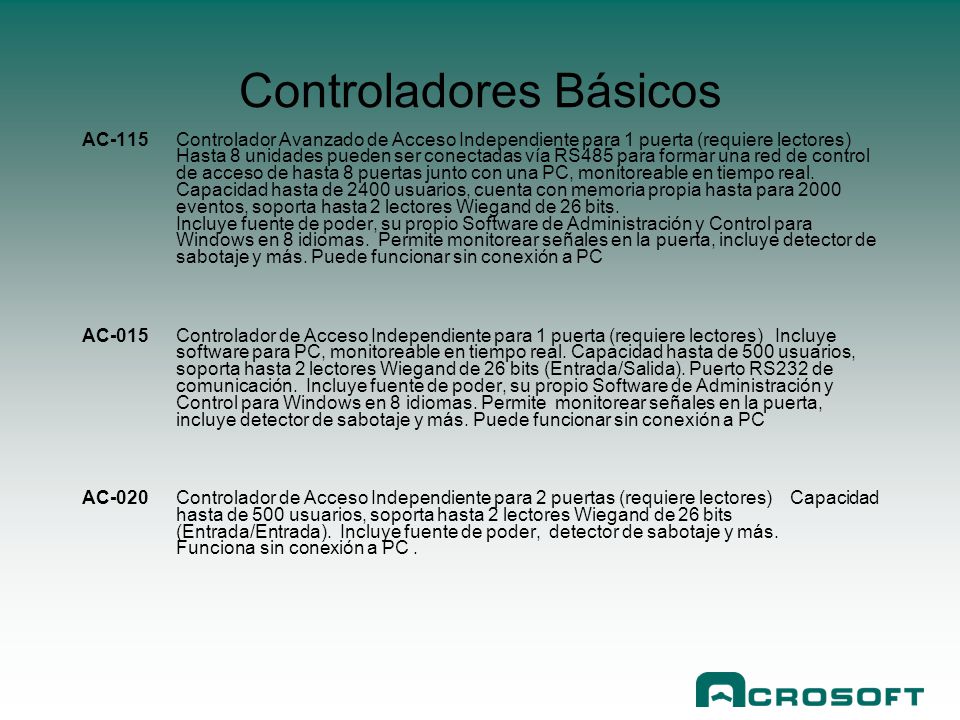

12 Controladores Básicos
AC Controlador Avanzado de Acceso Independiente para 1 puerta (requiere lectores) Hasta 8 unidades pueden ser conectadas vía RS485 para formar una red de control de acceso de hasta 8 puertas junto con una PC, monitoreable en tiempo real. Capacidad hasta de 2400 usuarios, cuenta con memoria propia hasta para eventos, soporta hasta 2 lectores Wiegand de 26 bits. Incluye fuente de poder, su propio Software de Administración y Control para Windows en 8 idiomas. Permite monitorear señales en la puerta, incluye detector de sabotaje y más. Puede funcionar sin conexión a PC AC Controlador de Acceso Independiente para 1 puerta (requiere lectores) Incluye software para PC, monitoreable en tiempo real. Capacidad hasta de 500 usuarios, soporta hasta 2 lectores Wiegand de 26 bits (Entrada/Salida). Puerto RS232 de comunicación. Incluye fuente de poder, su propio Software de Administración y Control para Windows en 8 idiomas. Permite monitorear señales en la puerta, incluye detector de sabotaje y más. Puede funcionar sin conexión a PC AC Controlador de Acceso Independiente para 2 puertas (requiere lectores) Capacidad hasta de 500 usuarios, soporta hasta 2 lectores Wiegand de 26 bits (Entrada/Entrada). Incluye fuente de poder, detector de sabotaje y más. Funciona sin conexión a PC . _________________________________________________

13 Controlador AC 115. _________________________________________________

14 Software para controlador AC115
Sistema sencillo de Instalación, compatible con Windows 2000/XP Rápida definición del controlador a nivel software permitiendo controlar todas sus propiedades. Configuración de parámetros del AC115 de manera rápida sencilla. Permite dar de alta el Personal, indicando los horarios que podrá registrar su acceso Definición de hasta 8 Horarios de acceso, para un control mas estricto. Fácil Consulta de transacciones desde el sistema. Generación de reportes de Accesos en pantalla, papel y archivos. _________________________________________________

15 Controladores Conectados a la Computadora- AC225
_________________________________________________ Controlador con dos lectores para una o dos puerta. Software altamente configurable para control de acceso para 10,000 personas Empleo de diversas tecnologías de validación. Capacidad de conexión a PC de los controladores vía RS 232 / RS 485 / TCP/IP (Incluido en Tableta modelo AC225IP) 4 Relevadores integrados 4 Señales de entrada Alarmas Sonoras Soporte de Antipassback local y global. Software sencillo de manejar. Software con base de datos SQL SERVER 2005 Visualización de cámaras IP Importación de datos de personal, por medio de EXCEL. Despliegue de foto en transacción

16 Conexión controlador AC225
_________________________________________________

17 Dispositivos de Validación
Tecnología disponible de credenciales Banda Magnética Código de Barras Proximidad _________________________________________________

18 Dispositivos de Validación
Tipos de Lectores para validación. Banda Magnética Track II Código de Barras Código 3 de 9, 2 de 5 Proximidad HID Intellidoor Teclado - PIN _________________________________________________ SOLO NUMERICOS

19 Dispositivos de Validación
La Proximidad vs el Código de Barras Código de Barras Mas sencillo de imprimir. Altamente duplicable Por lo regular se emplea un slot de lectura. Proximidad Diversas presentaciones No se puede duplicar sencillamente Diversas distancias de lecturas Tecnologías propietarias con el fabricante. Rosslare y HID como diversas opciones de uso _________________________________________________

20 Dispositivos de Validación
Conectividad Wiegand o Clock/Data. Datos codificados binarios. Wiegand se basa en el envío de 1 y 0 a través de la línea DATA0 y DATA1. Clock Data envía la señal a través de data, sincronizando con la señal de clock. Disponibles: 26, 32, 34 Bit Format. PFFFFFFFFIIIIIIIIIIIIIIIIP F = Facility code, range = 0 to FC = 1 I = Card Number, range = 0 to 65, ID = 100 _________________________________________________

21 Dispositivos de Validación
Que lector de proximidad emplear según el caso. _________________________________________________

22 Dispositivos de Validación Biométricos
El uso de sistemas Biométricos en Accesos. Validación de la persona por medio de sus rasgos biométricos. Identificación única de la persona. Almacenamiento centralizado o cada usuario porta su plantilla. _________________________________________________

23 Dispositivos de Validación Biométricos
Validación de Accesos por medio de Palma de la Mano. Empleo de Terminal HANDKEY de RSI _________________________________________________

24 Dispositivos de Validación Biométricos
Validación de accesos con huella digital. Empleo de lector de Huella V PROX o V PASS de BIOSCRYPT Empleo de lectores V SMART con tarjetas de chip inteligente de no contacto de BIOSCRYPT. Empleo de lectores Bioentry en modo búsqueda de SUPREMA. _________________________________________________

25 Dispositivos de Validación Biométricos
_________________________________________________

26 Dispositivo de Bloqueo
_________________________________________________ Puertas – Chapa eléctrica Puertas – Chapas Magnéticas Torniquetes – Medio cuerpo, Cuerpo Completo. Barrera de Estacionamiento

27 Dispositivo de Bloqueo
Puertas – Chapas Eléctricas y Magnéticas. Emplean voltaje de 12 VDC Eléctricas: Bloque el pistón de acceso. Se requiere un pulso no mayor de 5 segs. En caso de falla de corriente, se queda cerrada Magnéticas: Un magneto mantiene cerrada la puerta Se tiene de capacidades diferentes según la puerta. Se mantiene energizada hasta que se permite el acceso En caso de falla de corriente, se queda abierta _________________________________________________

28 Dispositivo de Bloqueo
Torniquetes CATRAX. Se envía un pulso (cambio de estado de relevador ) para activar el acceso. Alimentación independiente. Opción Bidireccional Fail Safe vs Fail Secure Mecanismo de Liberación. _________________________________________________

29 Dispositivo de Bloqueo
Barreras para estacionamiento. Se envía un pulso (cambio de estado de relevador ) para activar el acceso. Alimentación independiente. Batería para seguir operando Brazo de varias longitudes, desde 3 m. hasta 6 m. Sensor de paso de automóvil. Mecanismo de Liberación mecánico. _________________________________________________

30 Sensor (Estado) Sensores comunes relacionados los accesos.
Sensor de puerta, cambio de estado. Sensor de movimiento. Botón de Petición de Salida (REX) Botón de Pánico para liberación de accesos. _________________________________________________

31 Infraestructura Datos y Alimentación Eléctrica
_________________________________________________ Ubicación de Cableado Cable blindado calibre 22 de 6 u 8 Hilos Cableado en ductería Separado de Campos electromagnéticos (mín 60 cm) Cableado Eléctrico Alimentación Regulada. Tierra física para protección de dispositivos. Aislado de los cableados de datos. Ubicación de dispositivos. Área segura: Site de Sistemas. Centralizados en área de sistemas Ubicado en cada área de acceso.

32 Diseño general del control de accesos.
Identificación de: Cuanto personal va a controlar. Área a controlar. Nivel de validación de las personas. Dispositivos de bloqueo a emplear. Sensores de Entrada. Cableado estructurado. Instalación de Controlador. Implementación del software. _________________________________________________

33 Gracias...
