Definición de Onda (Física)

Presentación del tema: "Definición de Onda (Física)"— Transcripción de la presentación:

1 Definición de Onda (Física)
En física, una onda es una propagación de una perturbación de alguna propiedad de un medio, por ejemplo, densidad, presión, campo eléctrico o campo magnético, que se propaga a través del espacio transportando energía. El medio perturbado puede ser de naturaleza diversa como aire, agua, un trozo de metal, el espacio o el vacío.

2 Movimiento de una onda en una cuerda
Ondas En términos físicos: una onda es una perturbación que se propaga en un medio material (por ejemplo una cuerda) o por el vacío (las ondas electromagnéticas). Movimiento de una onda en una cuerda

3 Tipos de Ondas en la Naturaleza
En la naturaleza existen todo tipo de ondas: olas en el mar ondas acústicas ondas producidas al estirar la cuerda de un instrumento como el violín o la guitarra ondas sísmicas producidas por un terremoto ondas electromagnéticas

4 Características de las Ondas
Todas estas ondas, irrespectivo de cómo son producidas, poseen las siguientes características comunes: Al propagarse, las ondas llevan energía de un punto a otro. Por lo tanto, si la onda es modulada, también puede llevar información. Las ondas exhiben una velocidad de propagación, la cual puede ser lenta en el caso de las olas del mar o rápida (velocidad de la luz) como las ondas electromagnéticas en el espacio libre.

5 Características de las ondas
Algunas características de una onda: La posición más alta con respecto a la posición de equilibrio se llama Cresta. La posición más baja con respecto a la posición de equilibrio se llama Valle. El máximo alejamiento de la onda con respecto a la posición de equilibrio se llama Amplitud. Cresta Amplitud Posición de equilibrio Amplitud Valle

6 Características de las ondas
La distancia que hay entre dos crestas o dos valles se llama Longitud de onda. Longitud de onda

7 Características de las ondas
El tiempo transcurrido entre dos ondas consecutivas se llama periodo. El número de ondas emitidas en cada segundo se llama frecuencia.

8 en donde λ/τ = v la velocidad de propagación de la onda y f = 1/τ
La representación matemática clásica de una onda armónica es: F(t,x) = A Sen 2π(t/τ – x/λ) en donde λ/τ = v la velocidad de propagación de la onda y f = 1/τ

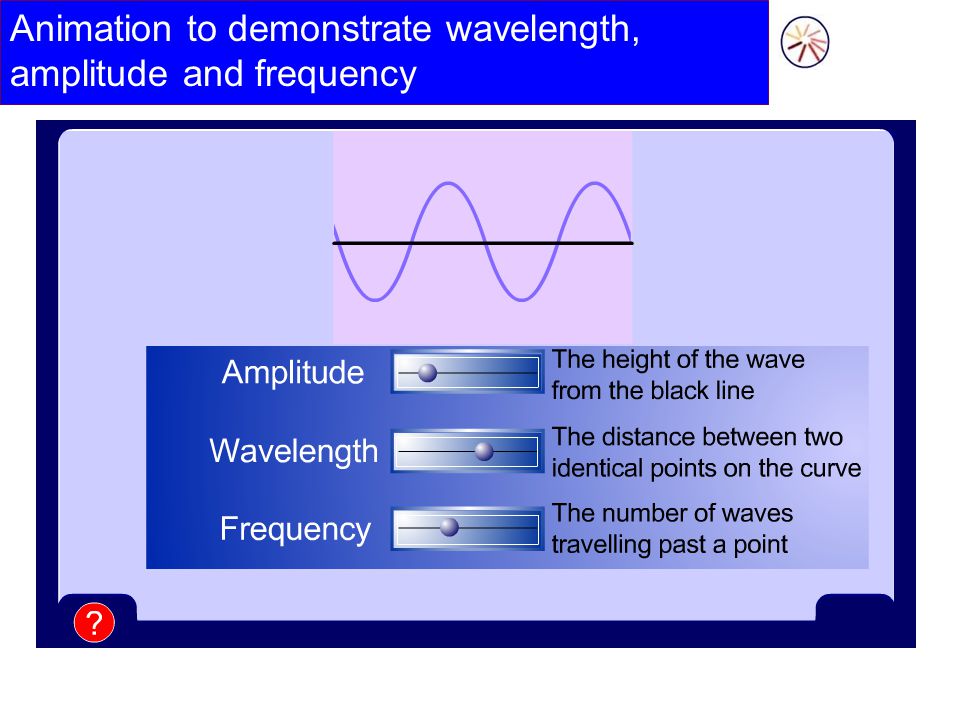

9 Animation to demonstrate wavelength, amplitude and frequency

10 Tipos de ondas Tenemos dos tipos de ondas: Las ondas transversales.
Las ondas longitudinales.

11 Onda transversal Las ondas transversales son aquellas en donde el movimiento de las partículas que transporta la onda son perpendiculares a la dirección de propagación de la onda. Por ejemplo, al hacer vibrar una cuerda tensa. Onda transversal

12 Onda longitudinal Las ondas longitudinales son aquellas en donde el movimiento de las partículas que transporta la onda sucede en la misma dirección de propagación de la onda. Por ejemplo, el sonido. Onda longitudinal

13 Velocidad de propagación
La velocidad de propagación de la onda es el producto de su longitud de onda por su frecuencia: v = λ f La velocidad de una onda dependerá de las características del medio en que se propaga. Si lo hace en un medio como el aire, su velocidad será entre 330 y 350 m/s (dependiendo de la temperatura del aire). En cambio, si lo hace sobre un metal, por ejemplo el acero, su velocidad será de m/s.

14 Ondas Lineales Algunas ondas son lineales.
Esto es, les aplica el principio de superposición. Una onda lineal puede atravesar otra onda y no sufre alteración alguna. El total o resultado de dos ondas lineales es la suma de las dos ondas como éstas existirían individualmente. Las ondas electromagnéticas son lineales. Las ondas acústicas también son lineales. Cuando dos personas hablan, la voz de una persona no interfiere con la de la otra.

15 Tipos de Ondas (2) Por su duración se tienen:
Ondas transitorias (transient waves) – son producidas por una pequeña perturbación. Ondas armónicas continuas (continuous harmonic waves) – son producidas por una fuente que oscila.

16 Ondas en una dimensión Una onda propagándose a través de un medio es en realidad una perturbación autosostenible del medio a través del cual se propaga. Si la perturbación varía en función de uno de los ejes de coordenadas, entonces la onda es de una dimensión. Nota: En el curso discutiremos ambos tipos de onda, pero nos concentraremos en las ondas armónicas continuas.

17 Ondas en una dimensión Ejemplo de onda de una dimensión:
En la siguiente Figura, el desplazamiento vertical varía con el tiempo y con la localización a lo largo de la cuerda. Una vez se forma la onda, la perturbación varía en función de la localización a lo largo de la cuerda.

18 Ondas en dos dimensiones (Circular)
Una onda de dos dimensiones se propaga a lo largo de una superficie, como una onda en un lago. La perturbación varía en función de dos ejes de coordenadas.

19 Ondas en dos dimensiones (Circular)
Note como el patrón de disturbio causado por una roca que ha sido arrojada al agua se propagara como una onda circular.

20 Onda en tres dimensiones (Planas)
Una onda tridimensional se propaga a través del volumen y su perturbación es función de los 3 ejes de coordenadas.

21 Onda en tres dimensiones (Cilíndrica)

22 Onda en tres dimensiones (Esférica)

23 Electromagnetic Spectrum
The electromagnetic (EM) spectrum is the range of all possible electromagnetic radiations. The electromagnetic spectrum extends from below the frequencies used for modern radio (at the long-wavelength end) through gamma radiation (at the short-wavelength end), covering wavelengths from thousands of kilometers down to a fraction the size of an atom. Electromagnetic (EM) radiation is a self-propagating wave in space or through matter. EM radiation has an electric and magnetic field component which oscillate in phase perpendicular to each other and to the direction of energy propagation. Electromagnetic radiation is classified into types according to the frequency of the wave, these types include (in order of increasing frequency): radio waves, microwaves, terahertz radiation, infrared radiation, visible light, ultraviolet radiation, X-ray and gamma rays. Of these, radio waves have the longest wavelengths and Gamma rays have the shortest. A small window of frequencies, called visible spectrum or light, is sensed by the eye of various organisms. THz : Terahertz PHz : Petahertz EHz : Exahertz ZHz : Zettahertz 4/44 12/17

24 Longitud de onda frecuencia y energía en un fotón:
Una onda electromagnética tiene asociada una energía a una partícula llamada fotón: donde es la velocidad de la luz constante de Planck 13/17

25 Frecuencia de operación de varias técnicas de comunicación
This Figure depicts the electromagnetic spectrum and indicates the frequencies at which various guided media and unguided transmission techniques operate. 14/17
