Precauciones y Condiciones adecuadas para el almacenamiento y clasificación de Reactivos químicos. Anaité García.

Presentación del tema: "Precauciones y Condiciones adecuadas para el almacenamiento y clasificación de Reactivos químicos. Anaité García."— Transcripción de la presentación:

1 Precauciones y Condiciones adecuadas para el almacenamiento y clasificación de Reactivos químicos.
Anaité García

2 mesa central 2 mesa mural en "u" 3 vitrinas de pared (vdp-80) 4 estante con puertas de cristal (est-cr 80) 5 estante con puertas solidas (est-ps 80) 6 estante abierto (est-a 80) 7 campana de extracción de humos (dch-1200) 8 regadera de emergencia (rem-lo)

3 Objetivos Diseño de áreas de Almacenamiento Estantes Clasificación de reactivos según SAF-T-DATA Peligrosidad por pictogramas Incompatibilidad en almacenamiento

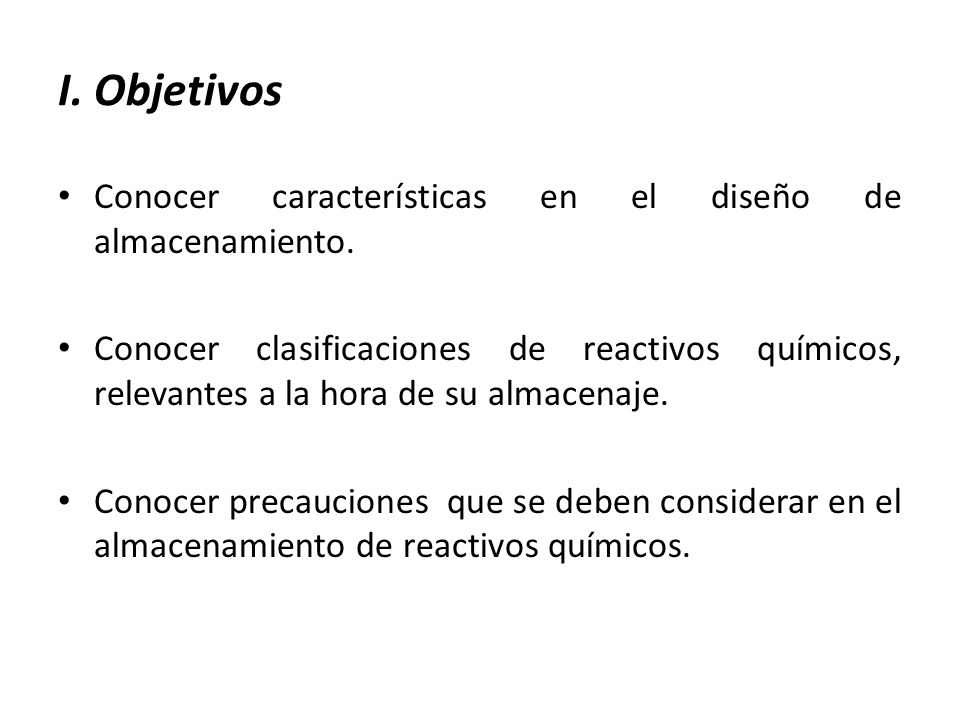

4 I. Objetivos Conocer características en el diseño de almacenamiento.
Conocer clasificaciones de reactivos químicos, relevantes a la hora de su almacenaje. Conocer precauciones que se deben considerar en el almacenamiento de reactivos químicos.

5 II. Diseño de áreas de Almacenamiento [1]
Definir espacio físico Cantidades Expanciones  10m3 por persona Tubería Vapor, Agua Gas Vacío Drenaje Estructura Materiales Techos Paredes Suelo Instalaciones eléctricas Evaluar Ventilación Iluminación Electricidad Estructura Techos de 3m de altura, resistente a gases y vapores. Materiales con resistencia mecánica incombustibles Paredes lisas de fácil limpieza, para evitar acumulación de polvo y materiales tóxicos. Ventanas en posición que no incida la entrada de luz con las sustancias. Suelo con pendiente hacia desagüe con sifón y trampa de agua. Instalación eléctrica con conexión a tierra. Evaluar ventilación (toxicas o carcinógenas, cabina de extracción. con ventilación)

6 II. Diseño de áreas de Almacenamiento [1]
Equipo de prevención Duchas de seguridad Lava ojos Extinguidores Equipo de manejo de derrames Tipos de almacenamiento Estantes abiertos Salas de almacenamiento Armarios Protegidos Contar con equipo de prevención. Duchas de seguridad Fuente lava ojos Extintores según tipo de riesgo Equipo de manejo de derrames Tipos de almacenamiento Estantes abiertos Salas de almacenamiento (volúmenes grandes) Sala interior se encuentra totalmente cerrada al interior del edificio y no tiene paredes exteriores, Sala aneja es la que encontrándose en el interior del edificio tiene una o más paredes interiores Sala separada es aquella que no tiene paredes comunes con otro edificio. Armarios protegidos

7 III. Estantes [1] Considerar separación de incompatibles
Estantes metálicos inflamables o explosivas Características: Estantes con hendidura central. Uniones selladas y con pintura anticorrosión. Bandas de seguridad. Considerar separación de incompatibles Estantes metálicos para sustancias inflamables o explosivas deben tener conexión equipotencial a tierra. Características: Estantes con hendidura central en caso de derrames, todos en la misma posición para que el vertido pueda recogerse en una sola cubeta o bandeja. Todas las uniones deben estar selladas y con pintura anticorrosión. Presencia de bandas de seguridad para evitar caída de reactivos.

8 III. Estantes [1,2] Tabla 1: clasificación de Inflamables

9 IV. Clasificación de reactivos según SAF-T-DATA [1,2]
INFLAMABLE REACTIVIDAD OXIDANTE CORROSIVO TÓXICO NO PELIGROSO INCOMPATIBLE La normativa SAF-T-DATA fue creada por J.T. Baker en Está basada en un código de color que indica la peligrosidad del reactivo. [2] Existen variaciones, por lo cual es conveniente basarse en un catálogo actualizado del proveedor.[1]

10 IV. Clasificación de reactivos según SAF-T-DATA [1,2]
ÁREA SEGURA RESISTENTE AL FUEGO VENTILACIÓN ADECUADA TEMPERATURA MÁX. 25 º C ALMACENAR CANTIDADES MÍNIMAS -DISTANCIA ENTRE REACTIVOS - EQUIPO CONTRA INCENDIO, LUGARES SUBTERRÁNEOS O FRESCOS ƒ ALEJARLOS DE LA LUZ SOLAR ALMACENAR EN FORMA SEPARADA. LEJOS DE MATERIALES INFLAMABLES O COMBUSTIBLES. ALMACENAR MÁXIMO A 10 CM. DEL PISO Y SOBRE CEMENTO. NO ESTANTES DE MADERA O METAL. ALMACENAR EN ÁREA RESISTENTE A CORROSIÓN. ƒ LUGAR SEGURO ALEJADO DE LOS DEMÁS REACTIVOS. LEJOS DE POSIBLE CONTACTO CON ALIMENTOS O NIÑOS ÁREA GENERAL DE SUSTANCIAS QUÍMICAS   ALMACENAR EN FORMA SEPARADA DE _____. SUSTANCIAS INCOMPATIBLES Y DE RIESGO SI SE ALMACENAN JUNTO CON LOS BLANCOS. Inflamable Descripción: Área de almacenamiento de reactivos con riesgo de inflamación. Sustancias químicas presentan riesgo de incendio. Almacenamiento área segura y resistente al fuego Ventilación adecuada ( rotación de aire adecuada, al menos 6 veces/hora) Temperatura máxima de almacenamiento de 25 º C Almacenar cantidades mínimas Distancia considerable de los otros reactivos Equipo contra incendio, Extintores tipo A.B.C (Polvo químico seco, Solkaflam -agente limpio- Hallon)

11 V. Peligrosidad por pictogramas [3]
Es necesario considerar los pictogramas frases R y frases S, pues asi se obtiene una primera información sobre la severidad del riesgo. [3] Las letras indican su clasificación por propiedades fisicoquímicas Comburente (O): Sustancias y preparados que en contacto con otros (particularmente con los inflamables) originan reacciones fuertemente exotérmicas.

12 VI. Incompatibilidad en almacenamiento[3]
Tabla 2: reactivos de almacenamiento incompatible.

13 VI. Incompatibilidad en almacenamiento[3]

14 VI. Incompatibilidad en almacenamiento[3]
Tabla 3: Sustancias de reactividad peligrosa

15 Literatura citada [1] Universidad de Antioquia. Normas generales para almacenamiento de sustancias químicas. Pág Disponible en: [2] Universidad de los Andes. Clasificación y almacenamiento de reactivos. Pág Disponible en [3]2000. Instituto Nacional de Seguridad e higiene en el trabajo, España. NTP 725: Seguridad en el Laboratorio: Almacenamiento de productos químicos. Pág Disponible en: [4] Diabrielo. Como armo mi lab. Disponible en :
