1 Procesamiento Audiovisual MiniProyecto CROMAKEY Universidad de Murcia Curso 2005-2006 Realizado por: Daniel Vigueras Carreño Antonio Nicolás Pina José Luís Pujante Montoya

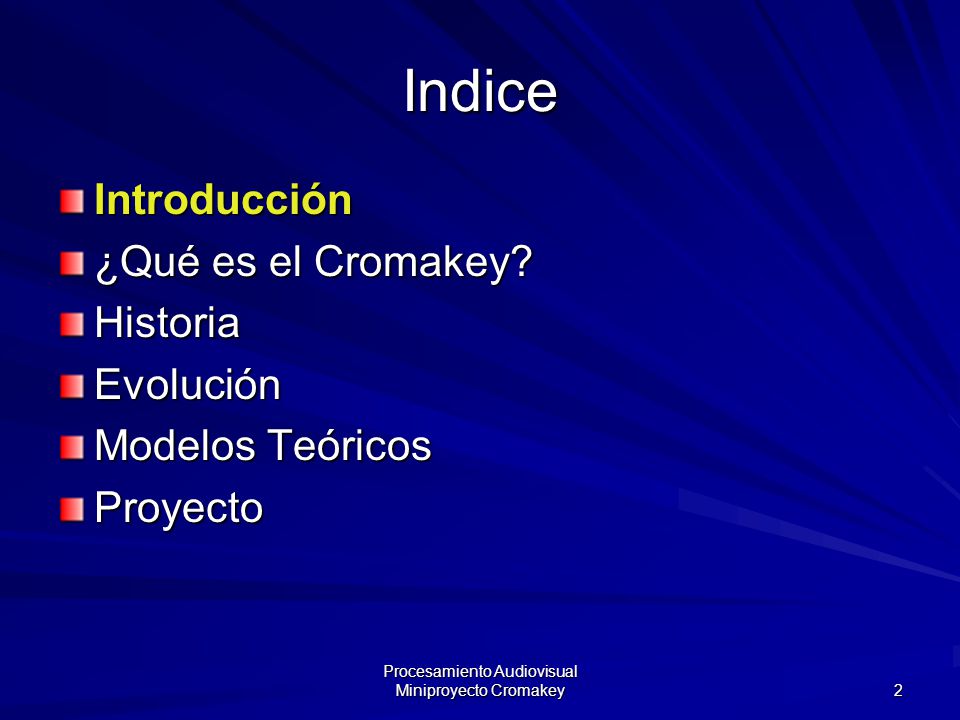

2 Procesamiento Audiovisual Miniproyecto Cromakey 2 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

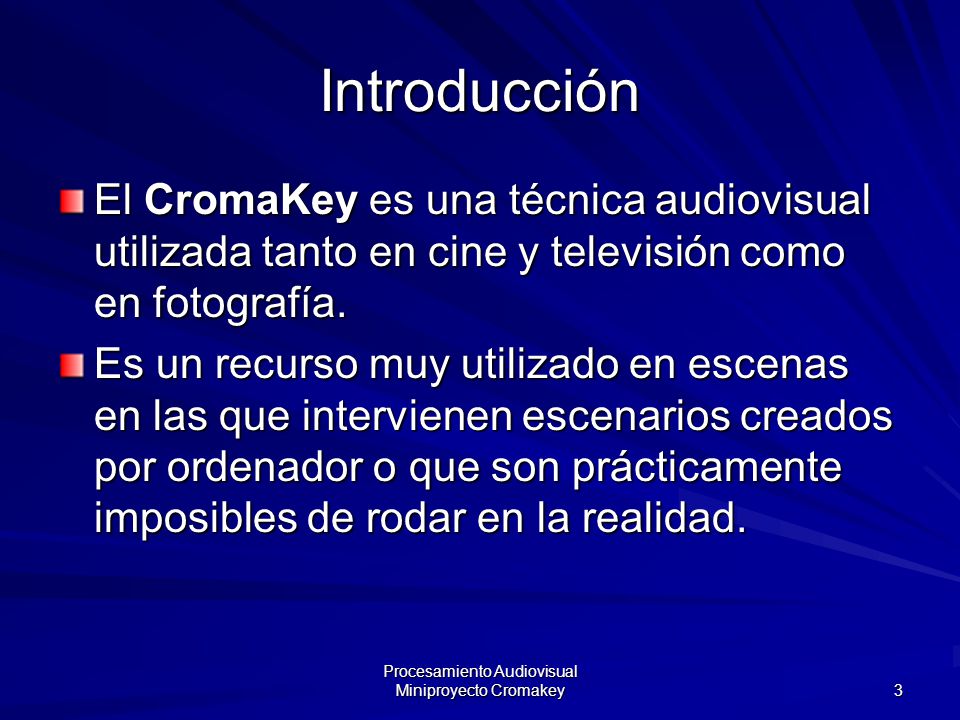

3 Procesamiento Audiovisual Miniproyecto Cromakey 3 Introducción El CromaKey es una técnica audiovisual utilizada tanto en cine y televisión como en fotografía. Es un recurso muy utilizado en escenas en las que intervienen escenarios creados por ordenador o que son prácticamente imposibles de rodar en la realidad.

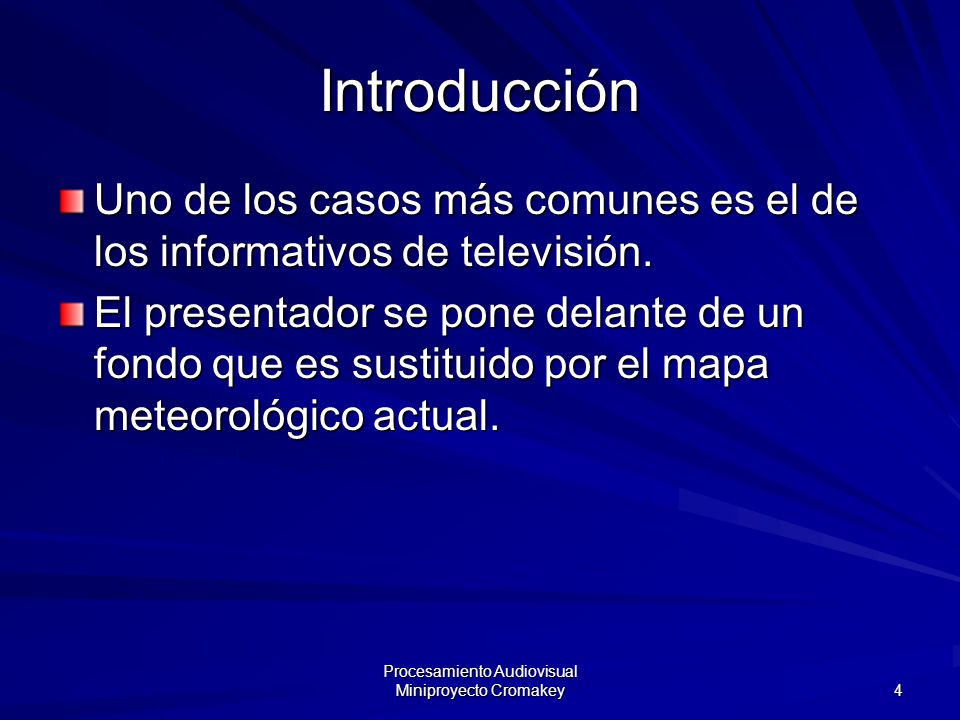

4 Procesamiento Audiovisual Miniproyecto Cromakey 4 Introducción Uno de los casos más comunes es el de los informativos de televisión. El presentador se pone delante de un fondo que es sustituido por el mapa meteorológico actual.

5 Procesamiento Audiovisual Miniproyecto Cromakey 5 Introducción

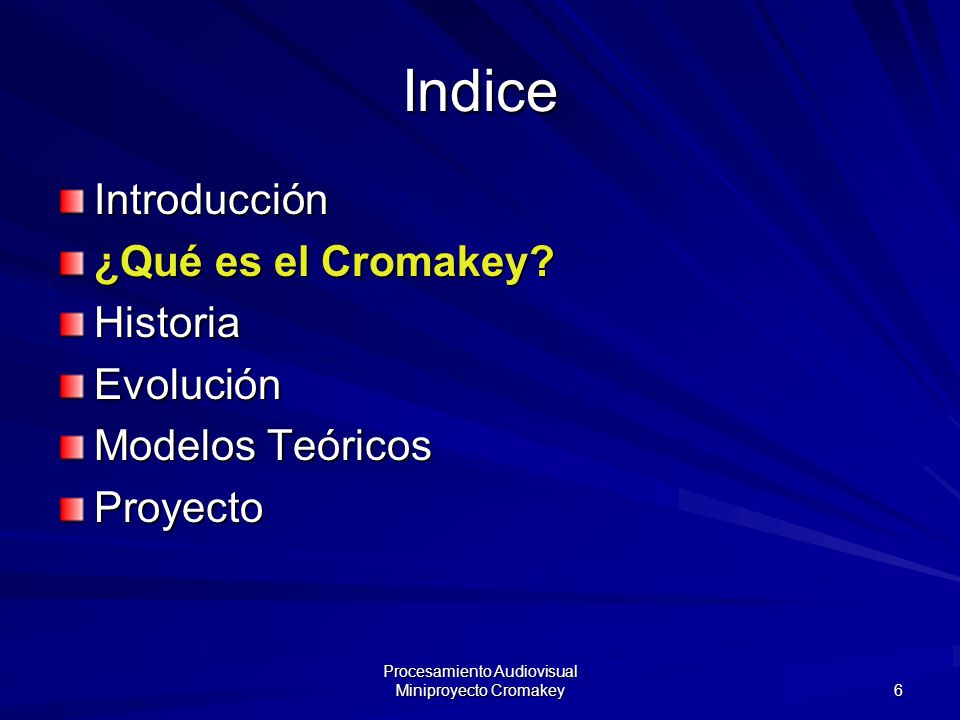

6 6 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

7 Procesamiento Audiovisual Miniproyecto Cromakey 7 ¿Qué es el Cromakey? Como fuente primaria una filmación en la que los actores ruedan en un decorado cuyo color de fondo es cromáticamente muy significativo (ej. Verde o azul)

8 Procesamiento Audiovisual Miniproyecto Cromakey 8 ¿Qué es el Cromakey? Como fuente secundaria una imagen de fondo estática o dinámica a mezclar con la fuente primaria.

9 Procesamiento Audiovisual Miniproyecto Cromakey 9 ¿Qué es el Cromakey? Como resultado se obtiene la aplicación de la fuente secundaria en aquellos lugares de la fuente primaria identificados como fondo.

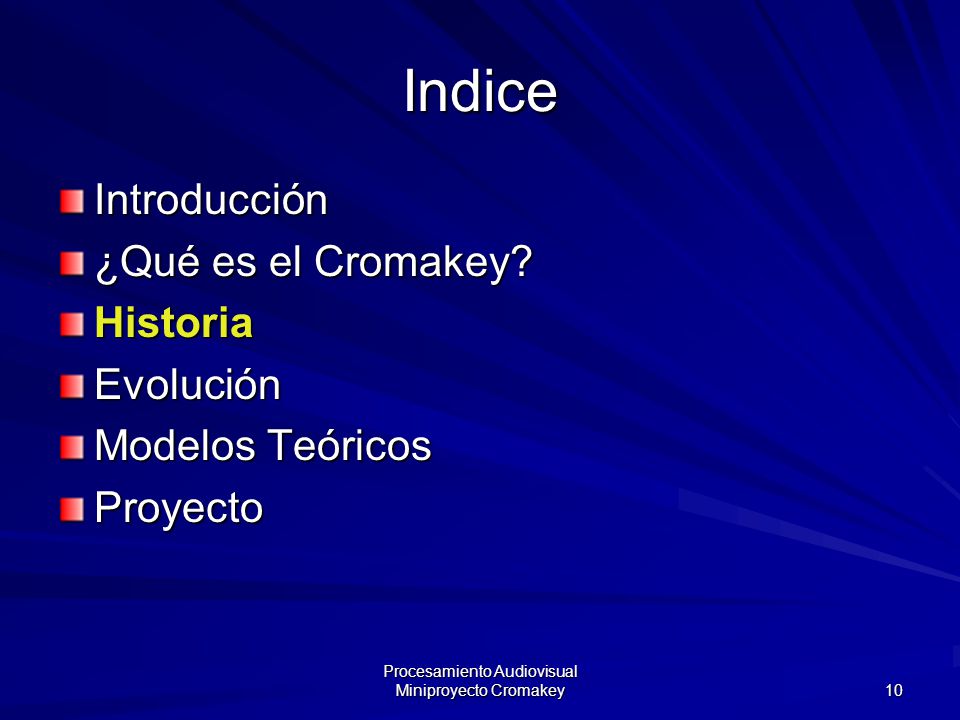

10 Procesamiento Audiovisual Miniproyecto Cromakey 10 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

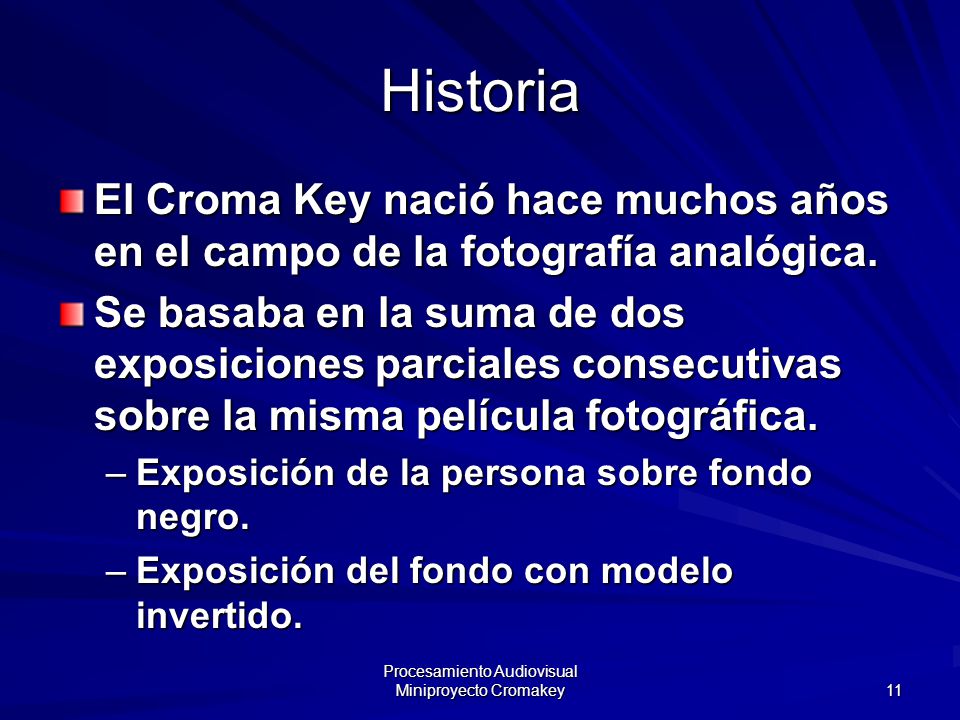

11 Procesamiento Audiovisual Miniproyecto Cromakey 11 Historia El Croma Key nació hace muchos años en el campo de la fotografía analógica. Se basaba en la suma de dos exposiciones parciales consecutivas sobre la misma película fotográfica. –Exposición de la persona sobre fondo negro. –Exposición del fondo con modelo invertido.

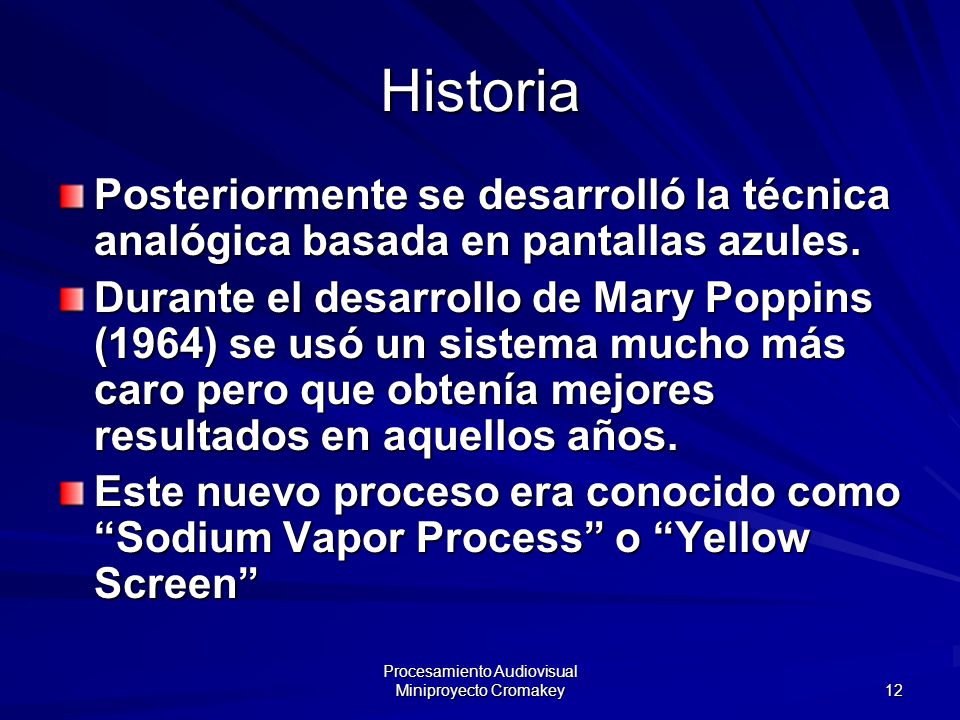

12 Procesamiento Audiovisual Miniproyecto Cromakey 12 Historia Posteriormente se desarrolló la técnica analógica basada en pantallas azules. Durante el desarrollo de Mary Poppins (1964) se usó un sistema mucho más caro pero que obtenía mejores resultados en aquellos años. Este nuevo proceso era conocido como “Sodium Vapor Process” o “Yellow Screen”

13 Procesamiento Audiovisual Miniproyecto Cromakey 13 Historia Walt Disney desarrolló especialmente para esta película un modelo de cámara compuesto por un prisma especial que dividía la imagen en dos componentes. El segundo componente (sensible al color de la luz de vapor de sodio) se combinaba posteriormente con otra imagen para obtener el resultado final.

14 Procesamiento Audiovisual Miniproyecto Cromakey 14 Historia Dos films que usaban la técnica anterior fueron The Birds (Alfred Hitchcock) y Song of the south (Walt Disney)

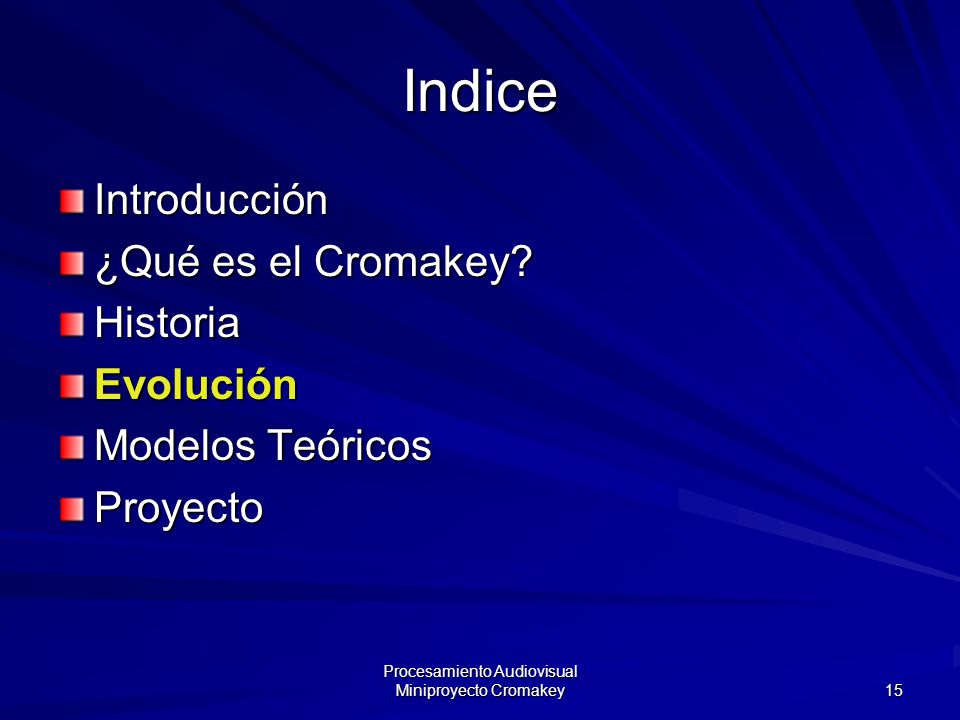

15 Procesamiento Audiovisual Miniproyecto Cromakey 15 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

16 Procesamiento Audiovisual Miniproyecto Cromakey 16 Evolución Cromakey en la fotografía.

17 Procesamiento Audiovisual Miniproyecto Cromakey 17 Evolución Cromakey en la fotografía actual.

18 Procesamiento Audiovisual Miniproyecto Cromakey 18 Evolución Cromakey en el cine y la televisión.

19 Procesamiento Audiovisual Miniproyecto Cromakey 19 Evolución Cromakey en el cine y la televisión.

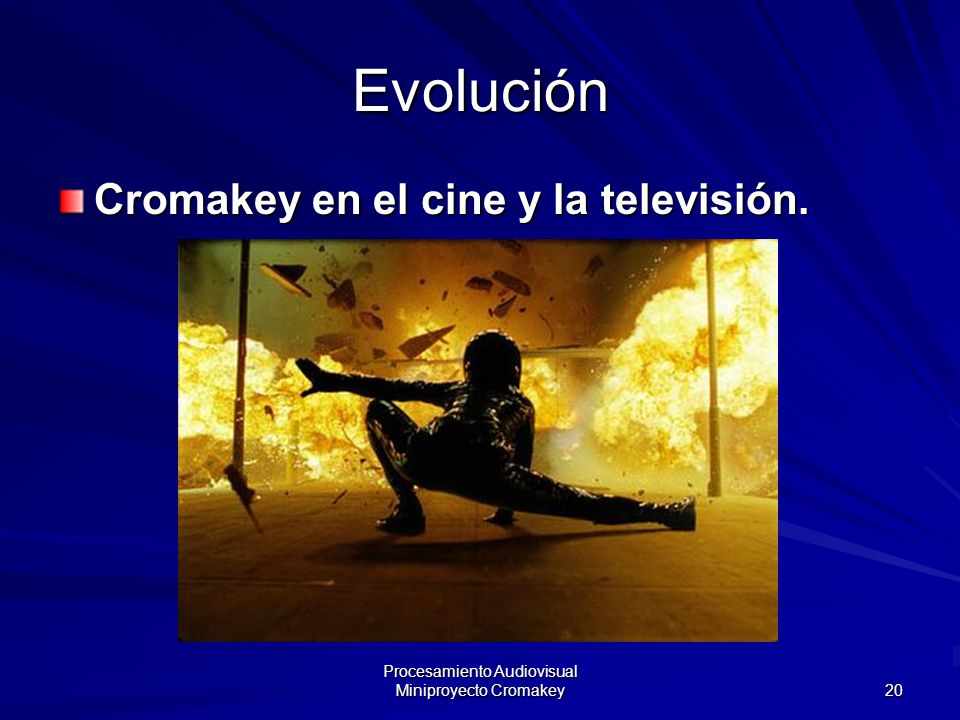

20 Procesamiento Audiovisual Miniproyecto Cromakey 20 Evolución Cromakey en el cine y la televisión.

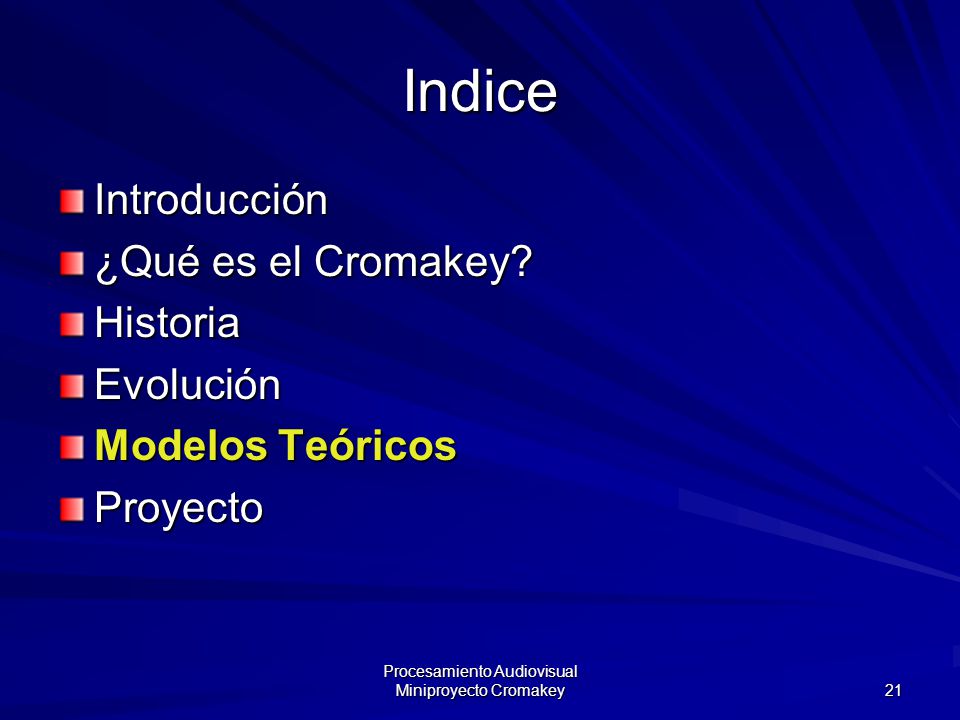

21 Procesamiento Audiovisual Miniproyecto Cromakey 21 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

22 Procesamiento Audiovisual Miniproyecto Cromakey 22 Modelos Teóricos El proceso se basa en la detección de un modelo de color del fondo. Una vez creado el modelo de fondo, se opera con nuevas imágenes detectando donde se encuentra el fondo y dónde los actores.

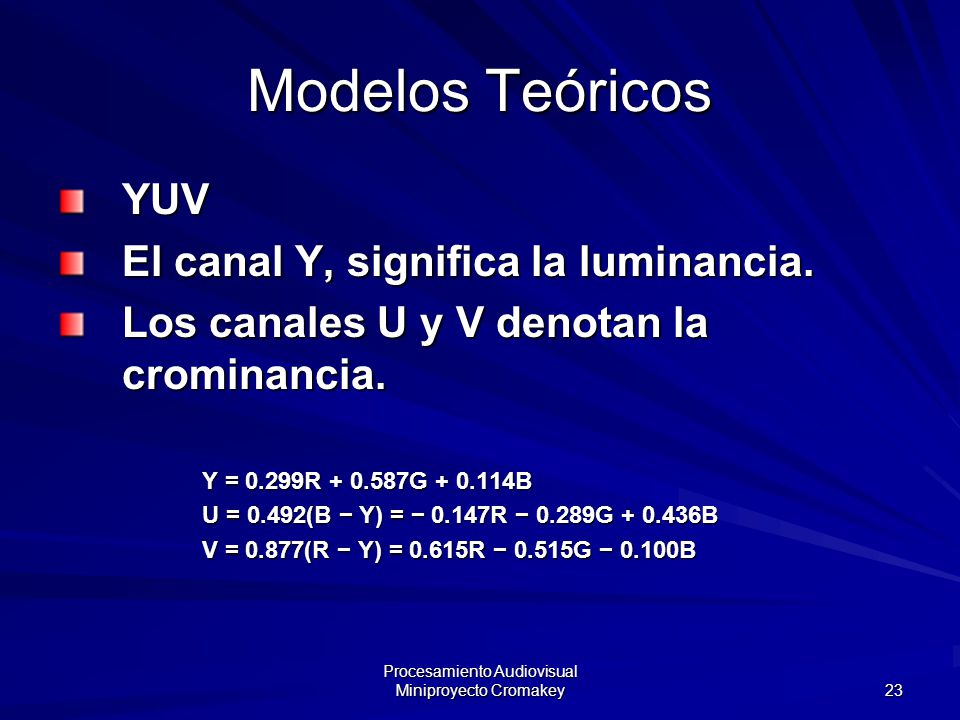

23 Procesamiento Audiovisual Miniproyecto Cromakey 23 Modelos Teóricos YUV El canal Y, significa la luminancia. Los canales U y V denotan la crominancia. Y = 0.299R + 0.587G + 0.114B U = 0.492(B − Y) = − 0.147R − 0.289G + 0.436B V = 0.877(R − Y) = 0.615R − 0.515G − 0.100B

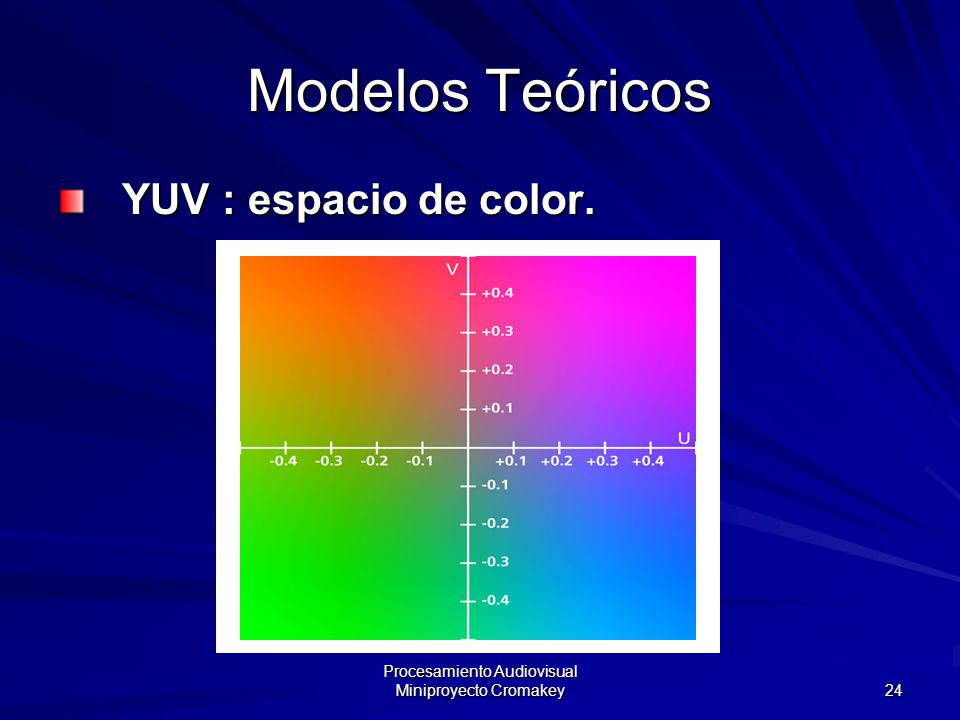

24 Procesamiento Audiovisual Miniproyecto Cromakey 24 Modelos Teóricos YUV : espacio de color.

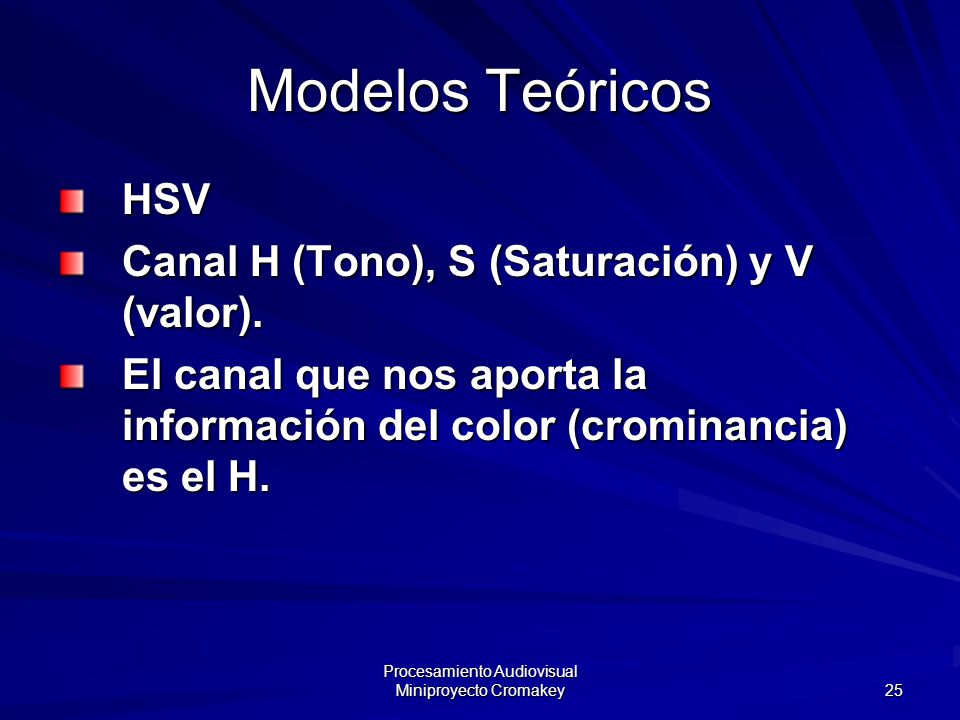

25 Procesamiento Audiovisual Miniproyecto Cromakey 25 Modelos Teóricos HSV Canal H (Tono), S (Saturación) y V (valor). El canal que nos aporta la información del color (crominancia) es el H.

26 Procesamiento Audiovisual Miniproyecto Cromakey 26 Modelos Teóricos HSV : espacio de color.

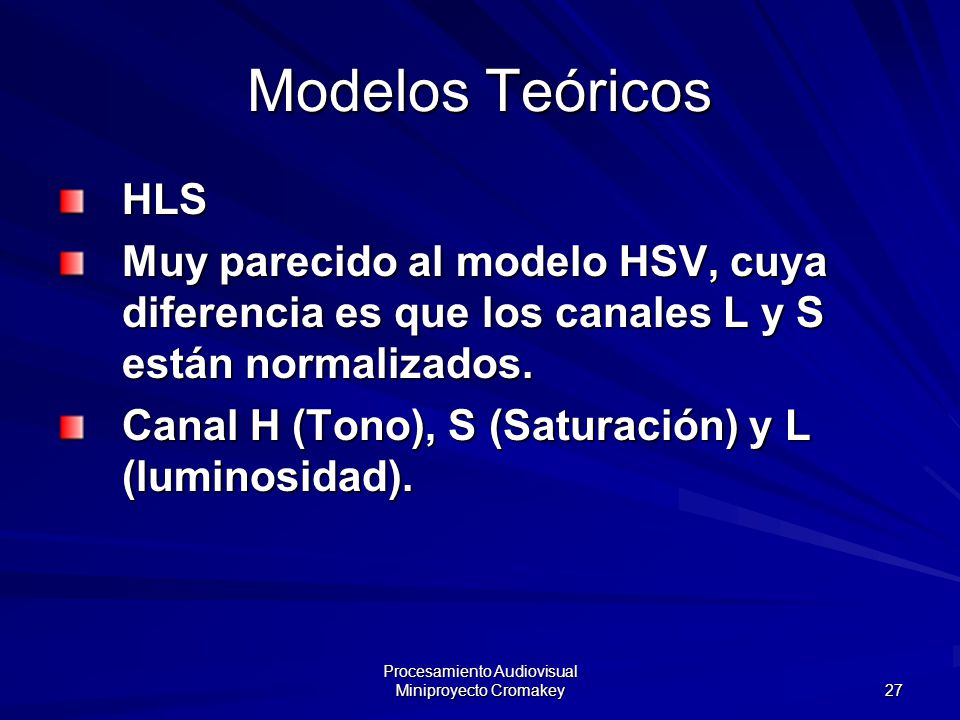

27 Procesamiento Audiovisual Miniproyecto Cromakey 27 Modelos Teóricos HLS Muy parecido al modelo HSV, cuya diferencia es que los canales L y S están normalizados. Canal H (Tono), S (Saturación) y L (luminosidad).

28 Procesamiento Audiovisual Miniproyecto Cromakey 28 Modelos Teóricos HLS : espacio de color.

29 Procesamiento Audiovisual Miniproyecto Cromakey 29 Indice Introducción ¿Qué es el Cromakey? HistoriaEvolución Modelos Teóricos Proyecto

30 Procesamiento Audiovisual Miniproyecto Cromakey 30 Proyecto Limitaciones técnicas que disminuyen la calidad final: Resolución de las cámaras. Compresión de video. Luminosidad

31 Procesamiento Audiovisual Miniproyecto Cromakey 31 Fuentes WikipediaItalianEditors.comloresdelsith.netdis.um.es/~ginesgm/pav.html

32 Procesamiento Audiovisual Miniproyecto Cromakey 32 Agradecimientos Ginés García Mateos

33 Procesamiento Audiovisual Miniproyecto Cromakey 33 ¿ Preguntas ?
