1 Polycom Confidential Argenis A. González A. Email: argenis.gonzalez@pequiven.com Especialista en Telecomunicaciones Videoconferencias IP

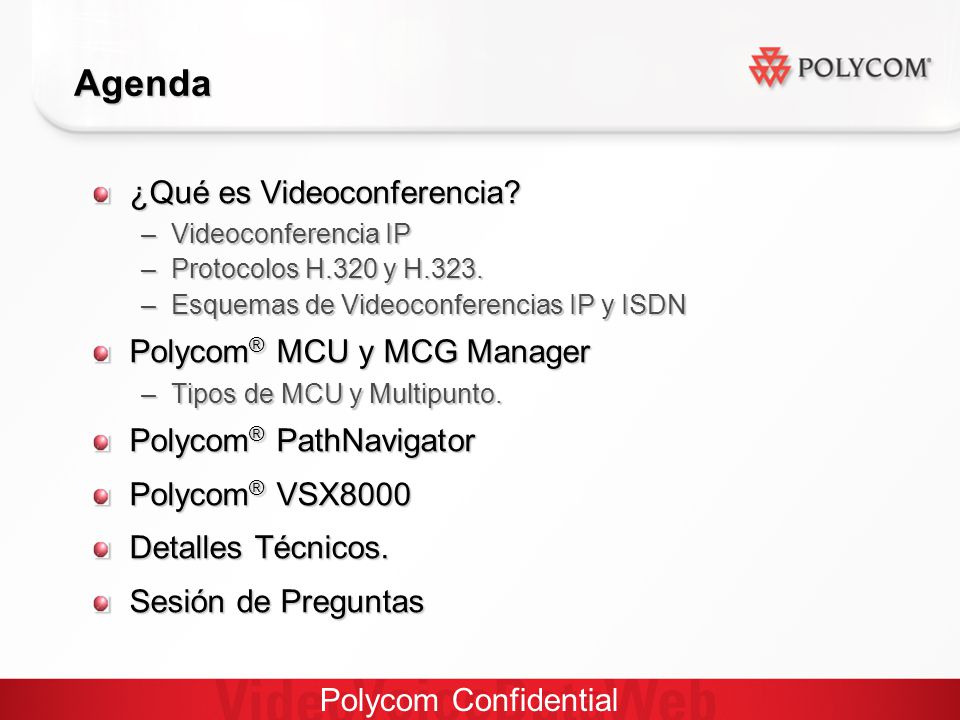

2 Polycom Confidential Agenda ¿Qué es Videoconferencia? –Videoconferencia IP –Protocolos H.320 y H.323. –Esquemas de Videoconferencias IP y ISDN Polycom ® MCU y MCG Manager –Tipos de MCU y Multipunto. Polycom ® PathNavigator Polycom ® VSX8000 Detalles Técnicos. Sesión de Preguntas

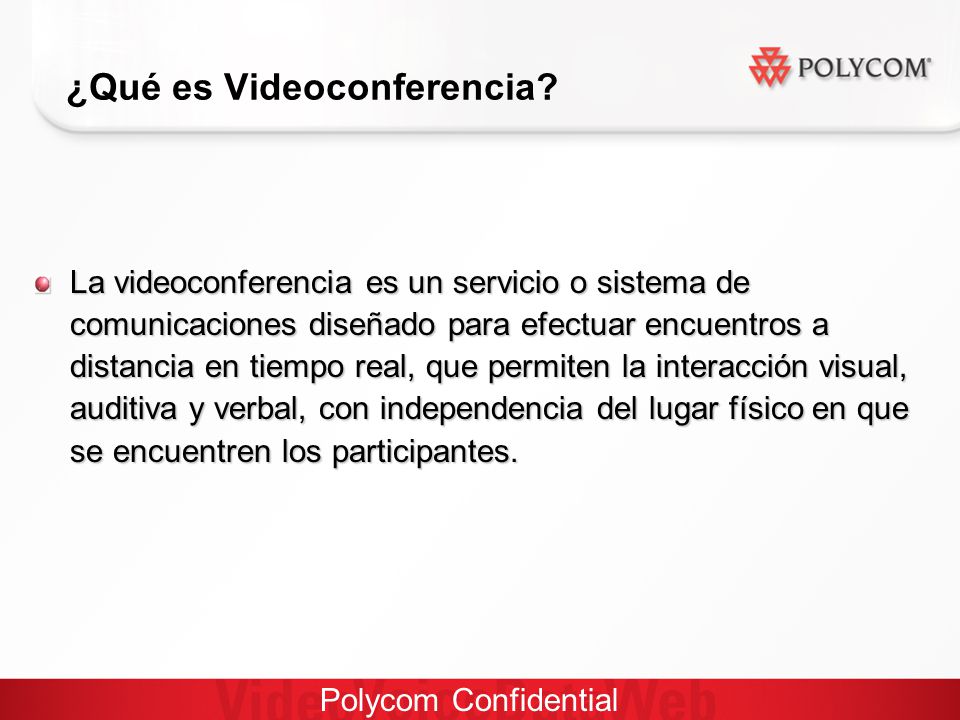

3 Polycom Confidential La videoconferencia es un servicio o sistema de comunicaciones diseñado para efectuar encuentros a distancia en tiempo real, que permiten la interacción visual, auditiva y verbal, con independencia del lugar físico en que se encuentren los participantes. ¿Qué es Videoconferencia?

4 Polycom Confidential La videoconferencia IP permiten integrar datos a los canales de video y audio, de forma que se puede compartir, e incluso interactuar con, aplicaciones abiertas en una pantalla de computador, así como también realizar conferencias multipunto, administradas por un bridge central o una Unidad de Control Multipunto (MCU). La comunicación se transforma en una “solución de comunicación multimedial” que integra audio, video y datos, sincronizados entre entre dos o varios puntos, de manera bidireccional, con calidad similar en ambos sentidos yen tiempo real”. NO es Streaming. NO es Televigilancia. Si Full Duplex (Bidireccional). Si Interacción. ¿Qué es Videoconferencia IP?

5 Polycom Confidential ¿Qué es H.320? a) Estándar de videoconferencia sobre RDSI/ISDN. b) 2 tipos de servicios. BRI – 2 canales de 64Kbps + 1 señalización. PRI – 30 canales de 64Kbps + 1señalización. c) Quien llama paga (SLM). d) Calidades. -128Kbps: Audio 3KHz, Video hasta 15 cps. -256Kbps: Audio 7KHz, Video hasta 15 cps. -384Kbps: Audio 7KHz, Video hasta 30 cps.

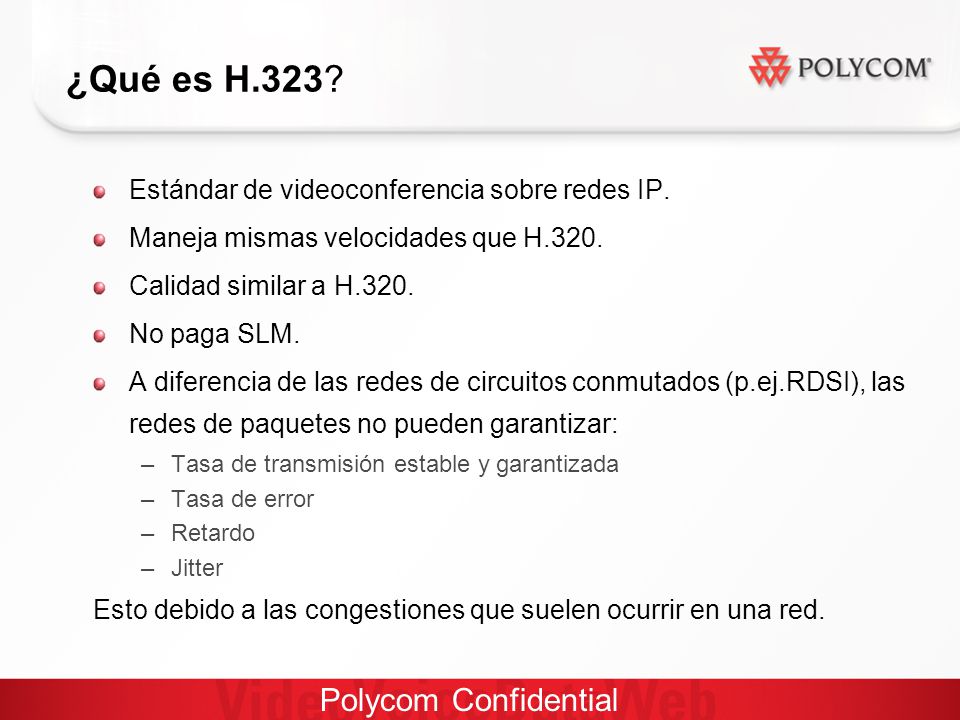

6 Polycom Confidential ¿Qué es H.323? Estándar de videoconferencia sobre redes IP. Maneja mismas velocidades que H.320. Calidad similar a H.320. No paga SLM. A diferencia de las redes de circuitos conmutados (p.ej.RDSI), las redes de paquetes no pueden garantizar: – –Tasa de transmisión estable y garantizada – –Tasa de error – –Retardo – –Jitter Esto debido a las congestiones que suelen ocurrir en una red.

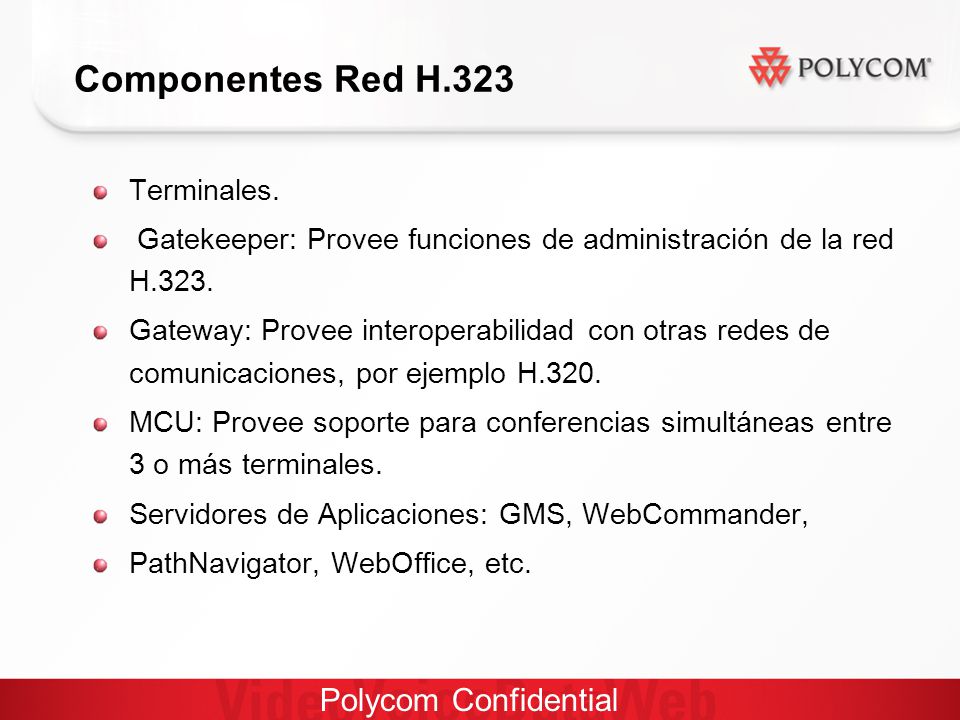

7 Polycom Confidential Componentes Red H.323 Terminales. Gatekeeper: Provee funciones de administración de la red H.323. Gateway: Provee interoperabilidad con otras redes de comunicaciones, por ejemplo H.320. MCU: Provee soporte para conferencias simultáneas entre 3 o más terminales. Servidores de Aplicaciones: GMS, WebCommander, PathNavigator, WebOffice, etc.

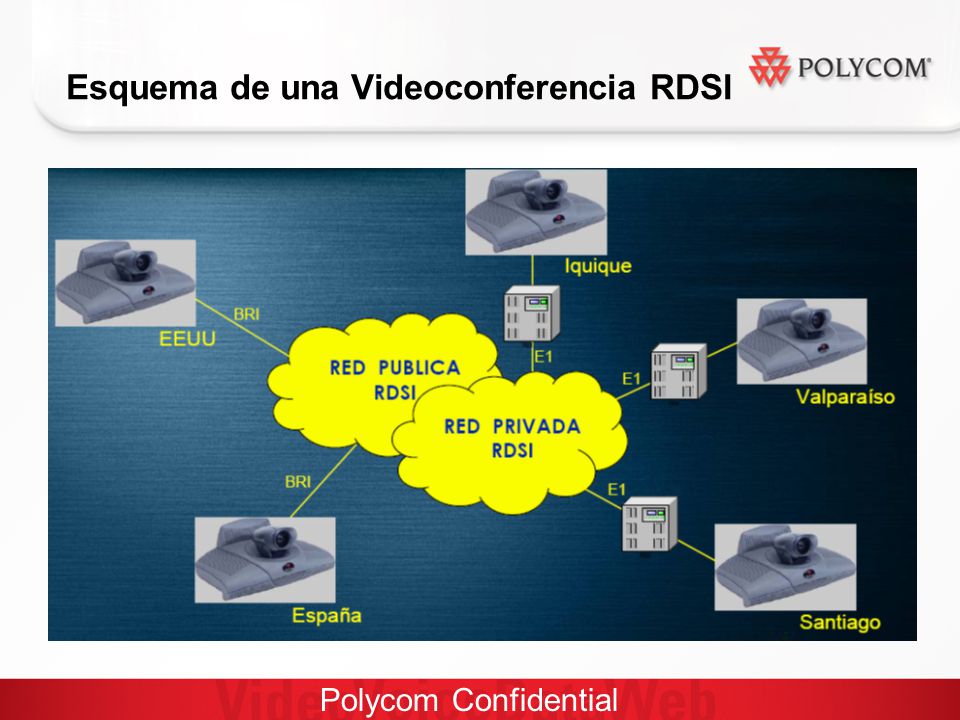

8 Polycom Confidential Esquema de una Videoconferencia RDSI

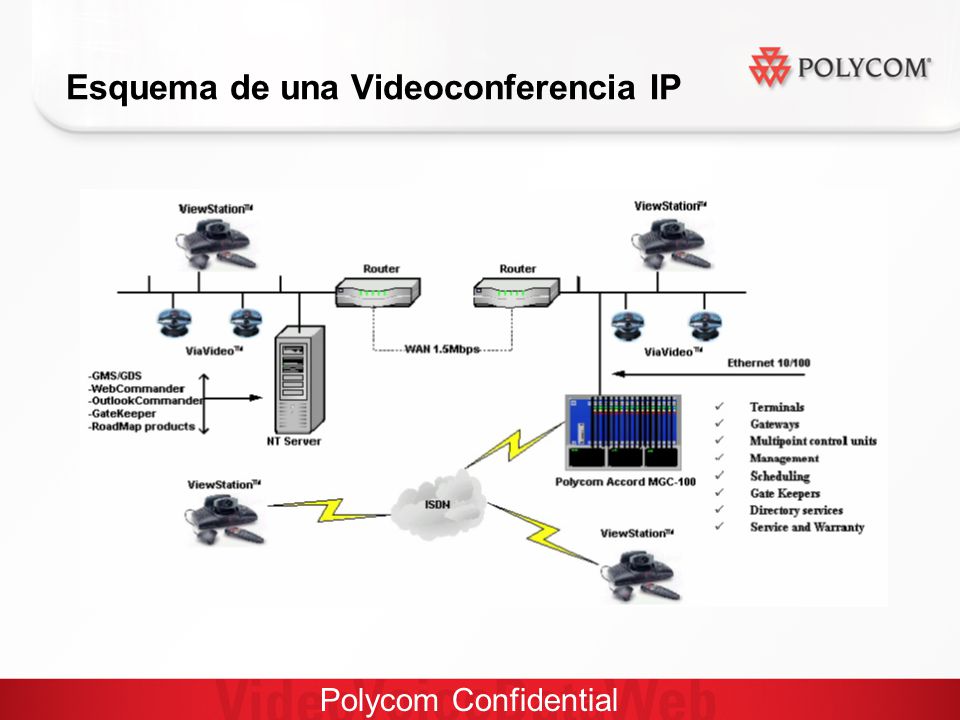

9 Polycom Confidential Esquema de una Videoconferencia IP

10 Polycom Confidential Polycom ® MCU y MGC Manager

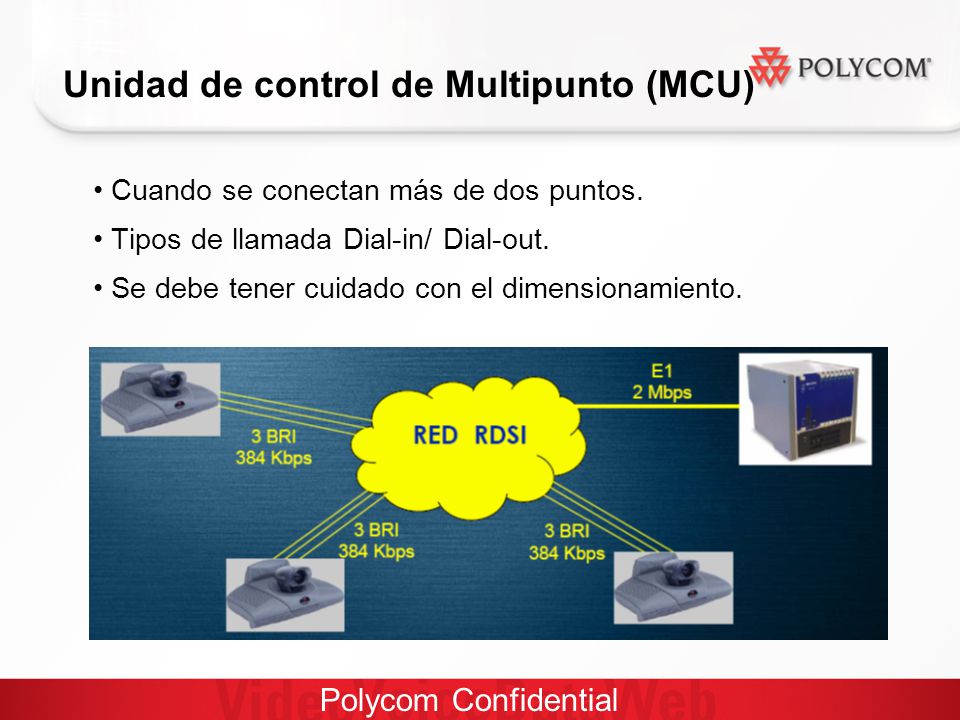

11 Polycom Confidential Unidad de control de Multipunto (MCU) Cuando se conectan más de dos puntos. Tipos de llamada Dial-in/ Dial-out. Se debe tener cuidado con el dimensionamiento.

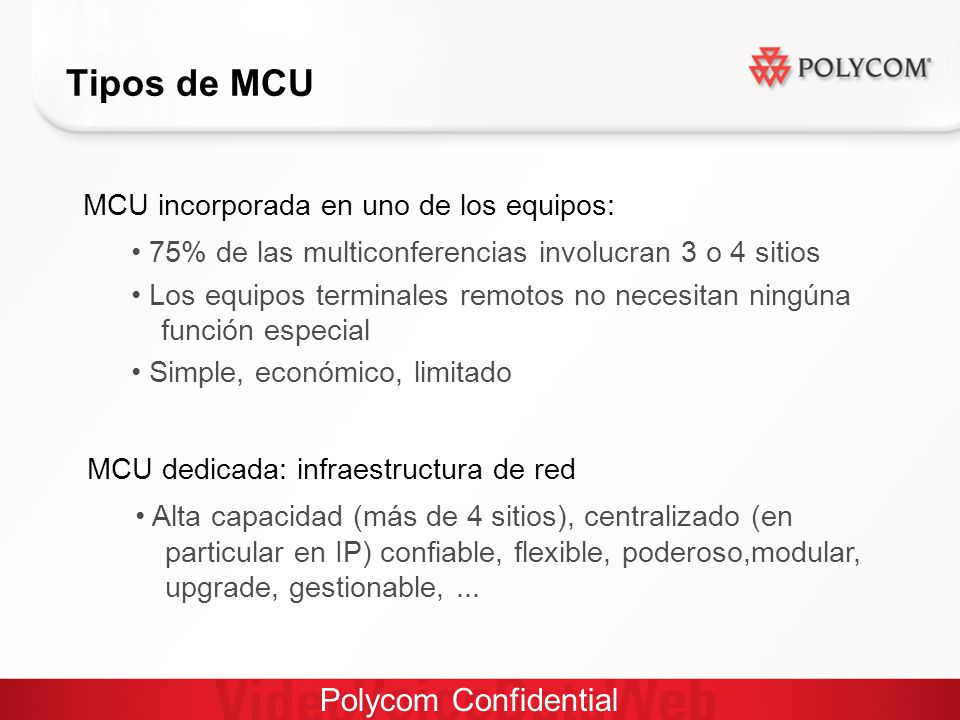

12 Polycom Confidential Tipos de MCU MCU incorporada en uno de los equipos: 75% de las multiconferencias involucran 3 o 4 sitios Los equipos terminales remotos no necesitan ningúna función especial Simple, económico, limitado MCU dedicada: infraestructura de red Alta capacidad (más de 4 sitios), centralizado (en particular en IP) confiable, flexible, poderoso,modular, upgrade, gestionable,...

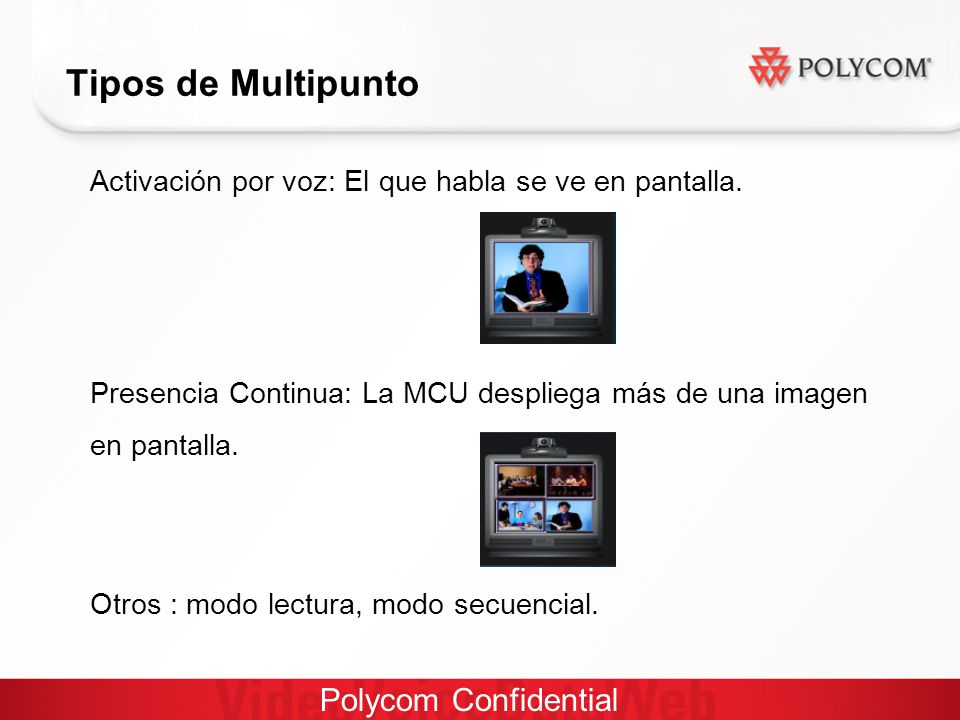

13 Polycom Confidential Tipos de Multipunto Activación por voz: El que habla se ve en pantalla. Presencia Continua: La MCU despliega más de una imagen en pantalla. Otros : modo lectura, modo secuencial.

14 Polycom Confidential Protocolos de Videoconferencias

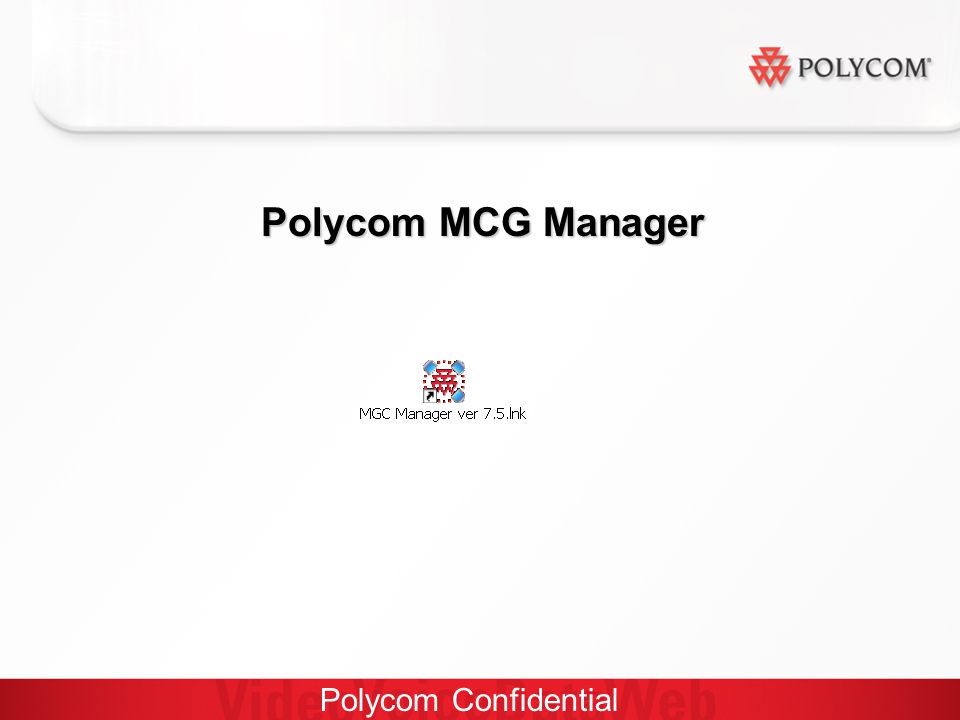

15 Polycom Confidential Polycom MCG Manager

16 Polycom Confidential Polycom ® PathNavigator

17 Polycom Confidential Polycom PathNavigator El PathNavigator ofrece poderosas capacidades de administración de redes que ayudan a controlar costos, garantizando confiabilidad y seguridad, administrando efectivamente el ancho de banda de redes de video, simplificando la instalación y gestión para los administradores de redes. Hace que las comunicaciones de video de IP e ISD, sean tan fáciles y confiables como las comunicaciones telefónicas.

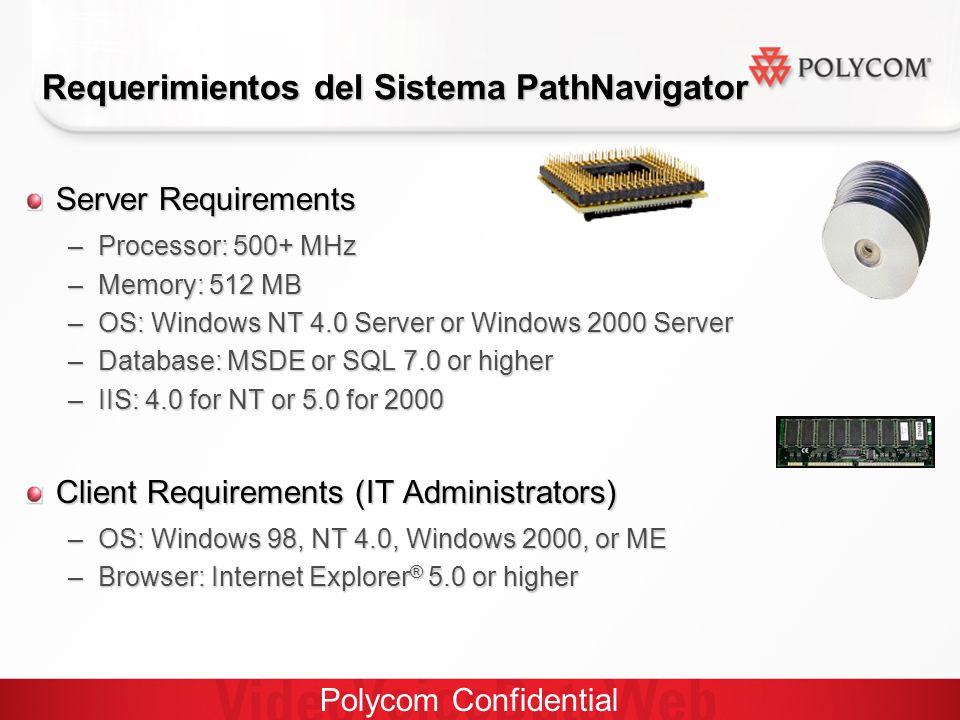

18 Polycom Confidential Server Requirements –Processor: 500+ MHz –Memory: 512 MB –OS: Windows NT 4.0 Server or Windows 2000 Server –Database: MSDE or SQL 7.0 or higher –IIS: 4.0 for NT or 5.0 for 2000 Client Requirements (IT Administrators) –OS: Windows 98, NT 4.0, Windows 2000, or ME –Browser: Internet Explorer ® 5.0 or higher Requerimientos del Sistema PathNavigator

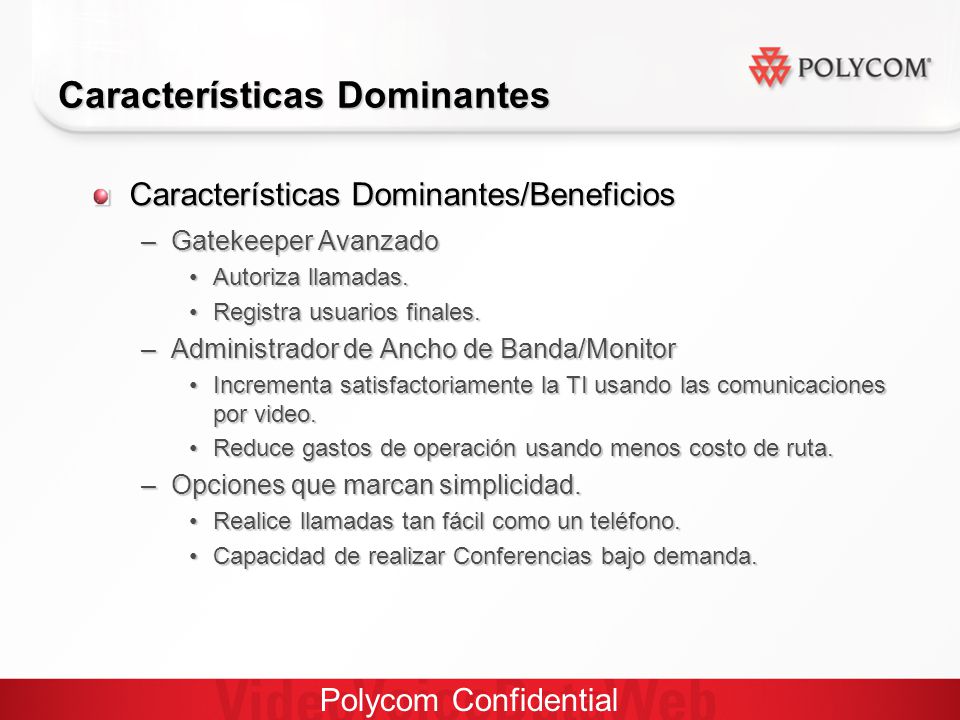

19 Polycom Confidential Características Dominantes Características Dominantes/Beneficios –Gatekeeper Avanzado Autoriza llamadas.Autoriza llamadas. Registra usuarios finales.Registra usuarios finales. –Administrador de Ancho de Banda/Monitor Incrementa satisfactoriamente la TI usando las comunicaciones por video.Incrementa satisfactoriamente la TI usando las comunicaciones por video. Reduce gastos de operación usando menos costo de ruta.Reduce gastos de operación usando menos costo de ruta. –Opciones que marcan simplicidad. Realice llamadas tan fácil como un teléfono.Realice llamadas tan fácil como un teléfono. Capacidad de realizar Conferencias bajo demanda.Capacidad de realizar Conferencias bajo demanda.

20 Polycom Confidential Características Dominantes Características Dominantes/Beneficios –Soporta Multiprotocolo (IP/ISDN) Ayuda a alternar rutas automáticamente las llamadas sobre ISDN si los anchos de bandas son inaccesibles.Ayuda a alternar rutas automáticamente las llamadas sobre ISDN si los anchos de bandas son inaccesibles. –Historial detallado de llamadas Registra los eventos de las llamadas realizadas.Registra los eventos de las llamadas realizadas. Reduce los costos de operación y aumenta la eficacia del video en la red.Reduce los costos de operación y aumenta la eficacia del video en la red. –Seguridad. Trabaja con Proxys Cisco para permitir llamadas a través de Firewall.Trabaja con Proxys Cisco para permitir llamadas a través de Firewall. Asegura a todos los usuarios registrados previniendo las llamadas desautorizadas.Asegura a todos los usuarios registrados previniendo las llamadas desautorizadas.

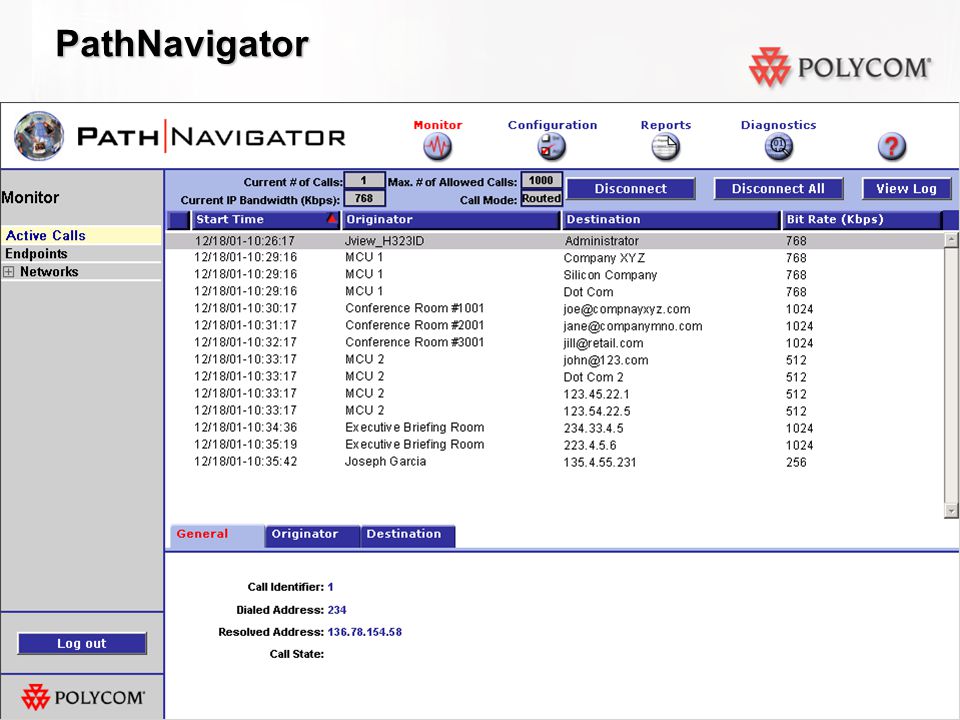

21 Polycom Confidential PathNavigator

22 Polycom PathNavigator Polycom PathNavigator

23 Polycom Confidential Polycom ® VSX 8000

24 Polycom Confidential Polycom VSX 8000 El VSX 8000 es ideal para integradores que requieran sólo el codec y que diseñarán y especificarán todos los periféricos, incluyendo cámaras y micrófonos. El VSX 8000 ofrece People+Content integrado (VGA construido en el codec) y un slot de tarjeta para integrar fácilmente módulos de red en la parte de atrás del codec. El VSX 8000 soporta (2) conectores de entrada de audio estilo Phoenix para ofrecer líneas de entrada balanceadas o micrófonos directos con Phantom power de 24 V. El VSX 8000 es un producto basado en appliance, han sido implementadas características tales como el Audio Siren 14TM, People+Content y Camera Tracking con la cámara PowerCam Plus.

25 Polycom Confidential Office Enterprise, Healthcare, Education, Government Entry Mainstream Performance VSX 3000 Desktop PVX VSX 8000 VSX 5000 V500 VSX 7000s Conference Room Home Office and Small Businesses/Organizations VSX 7000e Polycom Video Conferencing Systems

26 Polycom Confidential VSX 8000 Uso Ideal Salas o cuartos integrados grandes, auditorios. Salas de reuniones. Usos múltiples tales como telemedicina, seguridad, y compartir y/o aprender a distancia que exigen alto rendimiento de audio, vídeo y de data. Clientes que requieren la ayuda avanzada.

27 Polycom Confidential La más alta calidad de audio disponible; La más alta calidad de audio disponible; tecnología Polycom StereoSurround de 14 KHz con patente en trámite para ofrecer un sonido en estéreo en banda ancha que proporciona una mayor inteligibilidad y un sonido de múltiples dimensiones para conseguir la mayor naturalidad en las conferencias. La más alta calidad de vídeo disponible; La más alta calidad de vídeo disponible; vídeo de movimiento continuo a 60 fotogramas por segundo ProMotion, vídeo H.264 para conseguir una calidad superior en anchos de banda menores. Intercambio de datos en alta resolución; Intercambio de datos en alta resolución; People+Content H.239 permite a los usuarios enviar y recibir contenidos en alta resolución durante una llamada de vídeo. Los usuarios disponen de la opción de conectar directamente un ordenador portátil al VSX 8000 o conectarse a través de un dispositivo de sobremesa ImageShare. Características multipunto; Características multipunto; admite hasta 20 participantes de vídeo y audio en un llamada con la configuración adecuada. Capacidad de interoperar con Polycom MGC y otras conexiones para conferencias basadas en estándares para conseguir una mayor escalabilidad multipunto. Beneficios del VSX8000

28 Polycom Confidential Beneficios del VSX8000 Capacidades para múltiples redes; Capacidades para múltiples redes; admite redes IP y RDSI con una exclusiva estructura de red interna que admite los módulos de interfaz de red Quad BRI, PRI y Serie (V.35/RS-449/RS-530). Soporte para SIP; Soporte para SIP; el sistema Polycom VSX 8000 admite actualmente la capacidad de estándar SIP de interoperar con los productos Microsoft Live Communication Server y Nortel Networks Multimedia Communication Server (MCS) 5100 y 5200. La primera integración de voz y vídeo del sector; La primera integración de voz y vídeo del sector; los sistemas de la serie Polycom VSX 8000 están disponibles con opciones de agrupamiento para la integración instantánea con sistemas de voz Polycom Vortex para instalación en salas o con teléfonos de conferencia de banda ancha Polycom SoundStation VTX 1000, lo cual permite a los usuarios realizar llamadas de vídeo desde el teléfono o agregar participantes de voz. Integrador de controladores comerciales; Integrador de controladores comerciales; el sistema integra dos puertos de datos de serie para paneles de control AMX o Crestron, integración de productos de voz Vortex, control de cámara auxiliar o como puerto de comunicaciones para datos de serie (es decir, dispositivos médicos).

29 Polycom Confidential Conexiones del Codec VSX 8000 Connect either a XGA or TV as the main display Connect directly to the IP network Supports up to 3 Polycom Microphone Arrays El VSX 8000 es fácil de instalar, configurar, tiene sistema de comando de API para el diseño de encargo del uso, los conectadores profesionales, las opciones múltiples para agregar los periférico, y conectividad opcional para conexiones BRI/PRI. RS-232 for both H.320 and H.323 devices Dedicated connection for VCR/DVD record and playback POTS to add audio caller Add PC directly to VSX 8000 or attach ImageShare cable to connect to PC PowerCam Plus camera connections Phoenix audio connectors IR Receiver 2 nd camera Connect to speakers 2 nd monitor Network modules

30 Polycom Confidential ¿Preguntas?

31 ¡Gracias! Argenis A. González A. Email: argenis.gonzalez@pequiven.com Especialista en Telecomunicaciones
