Polycom Confidential Argenis A. González A. Especialista en Telecomunicaciones Videoconferencias IP.

Presentaciones similares


Presentación del tema: "Polycom Confidential Argenis A. González A. Especialista en Telecomunicaciones Videoconferencias IP."— Transcripción de la presentación:

1 Polycom Confidential Argenis A. González A. Especialista en Telecomunicaciones Videoconferencias IP

2 Polycom Confidential Agenda ¿Qué es Videoconferencia? –Videoconferencia IP –Protocolos H.320 y H.323. –Esquemas de Videoconferencias IP y ISDN –Ventajas de una Videoconferencia Polycom ® MCU y MCG Manager –Tipos de MCU y Multipunto. –Gateway y Firewall. –Calculo de Ancho de banda –Transcoding Polycom ® PathNavigator Polycom ® VSX8000 Detalles Técnicos. Sesión de Preguntas

3 Polycom Confidential La videoconferencia es un servicio o sistema de comunicaciones diseñado para efectuar encuentros a distancia en tiempo real, que permiten la interacción visual, auditiva y verbal, con independencia del lugar físico en que se encuentren los participantes. La videoconferencia interactiva se limita al intercambio de imágenes y voz procedentes de otro sitio. La señal de video se captura mediante una cámara y se presenta en un monitor similar al de un televisor, mientras que el audio se capta por medio de micrófonos y se reproduce a través de parlantes. De esa manera, los participantes pueden escucharse entre sí y compartir sus imágenes de video en movimiento. ¿Qué es Videoconferencia?

4 Polycom Confidential Las tendencias de vanguardia en videoconferencia IP permiten integrar datos a los canales de video y audio, de forma que se puede compartir, e incluso interactuar con, aplicaciones abiertas en una pantalla de computador, así como también realizar conferencias multipunto, administradas por un bridge central o una Unidad de Control Multipunto (MCU). La comunicación se transforma en una solución de comunicación multimedial que integra audio, video y datos, sincronizados entre entre dos o varios puntos, de manera bidireccional, con calidad similar en ambos sentidos yen tiempo real. NO es Streaming. NO es Televigilancia. Si Full Duplex (Bidireccional). Si Interacción. ¿Qué es Videoconferencia IP?

5 Polycom Confidential ¿Qué es H.320? a) Estándar de videoconferencia sobre RDSI/ISDN. b) 2 tipos de servicios. BRI – 2 canales de 64Kbps + 1 señalización. PRI – 30 canales de 64Kbps + 1señalización. c) Quien llama paga (SLM). d) Calidades. -128Kbps: Audio 3KHz, Video hasta 15 cps. -256Kbps: Audio 7KHz, Video hasta 15 cps. -384Kbps: Audio 7KHz, Video hasta 30 cps.

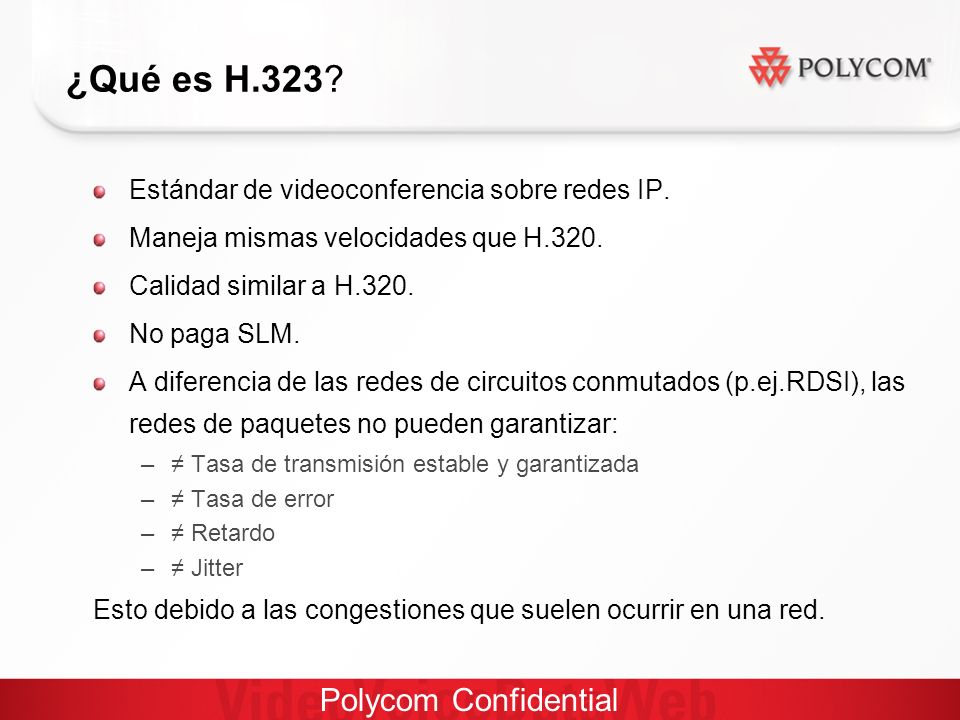

6 Polycom Confidential ¿Qué es H.323? Estándar de videoconferencia sobre redes IP. Maneja mismas velocidades que H.320. Calidad similar a H.320. No paga SLM. A diferencia de las redes de circuitos conmutados (p.ej.RDSI), las redes de paquetes no pueden garantizar: – – Tasa de transmisión estable y garantizada – – Tasa de error – – Retardo – – Jitter Esto debido a las congestiones que suelen ocurrir en una red.

7 Polycom Confidential Componentes Red H.323 Terminales. Gatekeeper: Provee funciones de administración de la red H.323. Gateway: Provee interoperabilidad con otras redes de comunicaciones, por ejemplo H.320. MCU: Provee soporte para conferencias simultáneas entre 3 o más terminales. Servidores de Aplicaciones: GMS, WebCommander, PathNavigator, WebOffice, etc.

8 Polycom Confidential Parámetros recomendados para H.323 Packet loss: Audio 5%, 10% even 15%, Vídeo 1% Jitter Correction: Audio 30mS, Video 100's mS. Latency: < mS.

9 Polycom Confidential Esquema de una Videoconferencia RDSI

10 Polycom Confidential Esquema de una Videoconferencia IP

11 Polycom Confidential Ventajas de la Videoconferencia IP No se requiere da la misma velocidad de conexión entre los puntos, se puede trabajar a distintas velocidades de conexión, así como interconectar equipos de diversas marcas y plataformas, sin que signifique deterioro en la calidad. Las conferencias son más seguras y protegidas. Los actuales desarrollos están enfocados hacia el ahorro de ancho de banda, la incorporación de dispositivos inalámbricos, la transmisión broadcast, el video bidireccional y la videoconferencia para equipos móviles, tales como teléfonos celulares, PDA y notebooks. La rápida expansión del uso de la videoconferencia obedece tanto a la reducción de costos, como por la variedad casi ilimitada de sus aplicaciones. Optimiza tiempo, pues con una simple conexión establece contacto con personas que se encuentran a pocos o a miles de kilómetros de distancia. Reduce el desgaste humano propio de los viajes, especialmente aquellos que exigen cambios de horario. Reduce gastos de transporte, alojamiento, viáticos y alimentación, más aún si se trata del viaje de más de una persona. Facilita las comunicaciones al interior de una empresa o corporación, así como aquellas con clientes o proveedores. Más aun cuando la videoconferencia actual permite transmitir información generada por pizarras electrónicas o aquella que se encuentra en archivos de computador, sin perjuicio del uso de sistemas de proyección, transparencias e imágenes generadas por videograbadoras o almacenadas en CD-ROM o DVD.

12 Polycom Confidential Polycom ® MCU y MCG Manager

13 Polycom Confidential Unidad de control de Multipunto (MCU) Cuando se conectan más de dos puntos. Tipos de llamada Dial-in/ Dial-out. Se debe tener cuidado con el dimensionamiento.

14 Polycom Confidential Tipos de MCU MCU incorporada en uno de los equipos: 75% de las multiconferencias involucran 3 o 4 sitios Los equipos terminales remotos no necesitan ningúna función especial Simple, económico, limitado MCU dedicada: infraestructura de red Alta capacidad (más de 4 sitios), centralizado (en particular en IP) confiable, flexible, poderoso,modular, upgrade, gestionable,...

15 Polycom Confidential Tipos de Multipunto Activación por voz: El que habla se ve en pantalla. Presencia Continua: La MCU despliega más de una imagen en pantalla. Otros : modo lectura, modo secuencial.

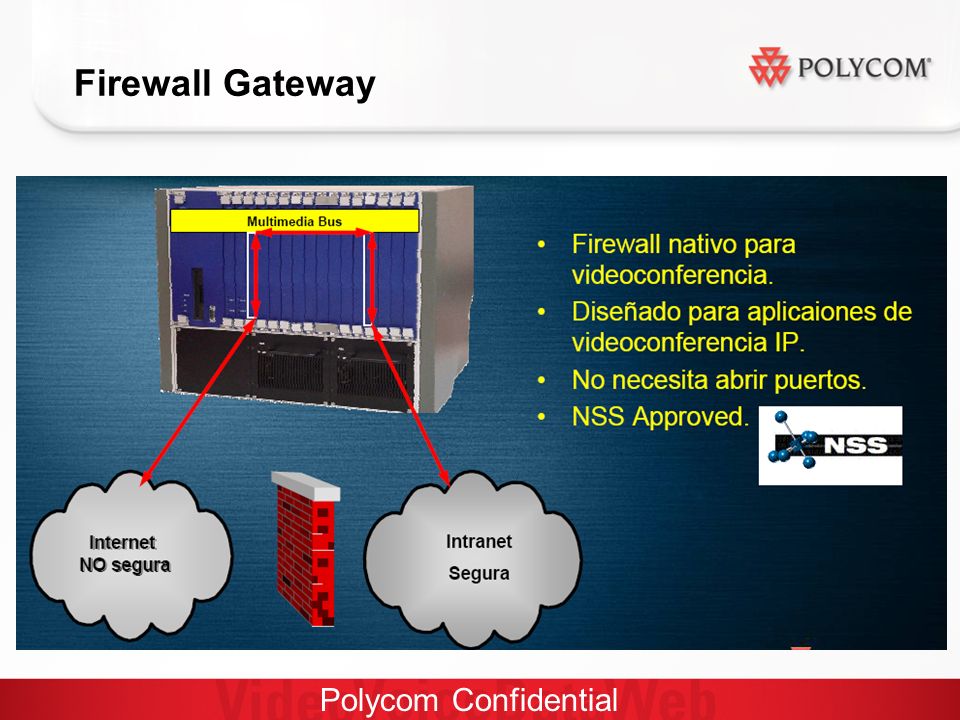

16 Polycom Confidential Firewall Gateway

17 Polycom Confidential Protocolos de Videoconferencias

18 Polycom Confidential Cómo facilitar el uso Número único por conferencia Crear/gestionar conferencias desde cualquier PC por Web, desde Outlook Varias multiconferencias simultaneas (4, 8, etc…) Usar funciones de valor agregado – –Dual Stream: transmitir al mismo tiempo audio, video y documento en alta resolución en segundo monitor. – –Configurar la conferencia desde cada uno de los equipos. – –Cada sitio puede elegir la disposición de pantallas que quiere recibir. – –Modificar al instante la disposición de los sitios

19 Polycom Confidential Polycom MCG Manager

20 Polycom Confidential Polycom ® PathNavigator

21 Polycom Confidential Preocupaciones ¿Cómo hago para que las comunicaciones de video sean más fáciles para los usuarios finales? ¿Cómo controlo los costos de las comunicaciones por video? ¿Cómo aseguro la confiabilidad de la llamada? ¿Cómo manejo el uso del video? ¿Cómo proporciono comunicaciones IP de una manera segura? ¿Cómo aseguro los datos de video sin consumir todo el ancho de banda disponible de la red?

22 Polycom Confidential Polycom PathNavigator El PathNavigator ofrece poderosas capacidades de administración de redes que ayudan a controlar costos, garantizando confiabilidad y seguridad, administrando efectivamente el ancho de banda de redes de video, simplificando la instalación y gestión para los administradores de redes. Hace que las comunicaciones de video de IP e ISD, sean tan fáciles y confiables como las comunicaciones telefónicas.

23 Polycom Confidential Características Dominantes Características Dominantes/Beneficios –Gatekeeper Avanzado Autoriza llamadas.Autoriza llamadas. Registra usuarios finales.Registra usuarios finales. –Administrador de Ancho de Banda/Monitor Incrementa satisfactoriamente la TI usando las comunicaciones por video.Incrementa satisfactoriamente la TI usando las comunicaciones por video. Reduce gastos de operación usando menos costo de ruta.Reduce gastos de operación usando menos costo de ruta. –Opciones que marcan simplicidad. Realice llamadas tan fácil como un teléfono.Realice llamadas tan fácil como un teléfono. Capacidad de realizar Conferencias bajo demanda.Capacidad de realizar Conferencias bajo demanda.

24 Polycom Confidential Características Dominantes Características Dominantes/Beneficios –Soporta Multiprotocolo (IP/ISDN) Ayuda a alternar rutas automáticamente las llamadas sobre ISDN si los anchos de bandas son inaccesibles.Ayuda a alternar rutas automáticamente las llamadas sobre ISDN si los anchos de bandas son inaccesibles. –Historial detallado de llamadas Registra los eventos de las llamadas realizadas.Registra los eventos de las llamadas realizadas. Reduce los costos de operación y aumenta la eficacia del video en la red.Reduce los costos de operación y aumenta la eficacia del video en la red. –Seguridad. Trabaja con Proxys Cisco para permitir llamadas a través de Firewall.Trabaja con Proxys Cisco para permitir llamadas a través de Firewall. Asegura a todos los usuarios registrados previniendo las llamadas desautorizadas.Asegura a todos los usuarios registrados previniendo las llamadas desautorizadas.

25 Polycom Confidential Estructura de un Gatekeeper Internal IP Address Internal IP Address External IP Address External IP Address ISDN Number Routing E.164 Number H.323 ID Address URL WINS/DNS Provisioning Gatekeeper Addressing Intelligent Network Routing Engine The embedded gatekeeper can either replace or work as a neighbor to a standard gatekeeper

26 Polycom Confidential Topología y Políticas sobre la Red SF LAN Max Video: 50 Mb Max Call: 1.5 Mb SF LAN Max Video: 50 Mb Max Call: 1.5 Mb LA LAN Max Video: 10 Mb Max Call: 768 Kb LA LAN Max Video: 10 Mb Max Call: 768 Kb NY LAN Max Video: 25 Mb Max Call: 1.5 Mb NY LAN Max Video: 25 Mb Max Call: 1.5 Mb LAN Settings Group Settings Red-128 Kb Yellow-384 Kb 9 Mbit Pipe 4 Mbit Pipe Max Video: 2 Mb Max Call: 128 Kb Max Video: 4 Mb Max Call: 384 Kb Max Video: 4 Mb Max Call: 512 Kb WAN Settings

27 Polycom Confidential PathNavigator

28 PathNavigator Architecture Administrator(s) Device Interface Registration Provisioning – ISND DID & E.164 Policy Management Address Resolution & Intelligent Dialing Routing – Least Cost, Alternate, & Telephony Rogue Detection CDR Diagnostics/ Network Performance Intelligent Network Routing Engine LAN IP Endpoints WAN IP Endpoints VPN IP Endpoints ISDN Endpoints GWGW GWGW CSV File Reports Web Interface

29 Polycom Confidential Polycom PathNavigator Polycom PathNavigator

30 Polycom Confidential Polycom ® VSX 8000

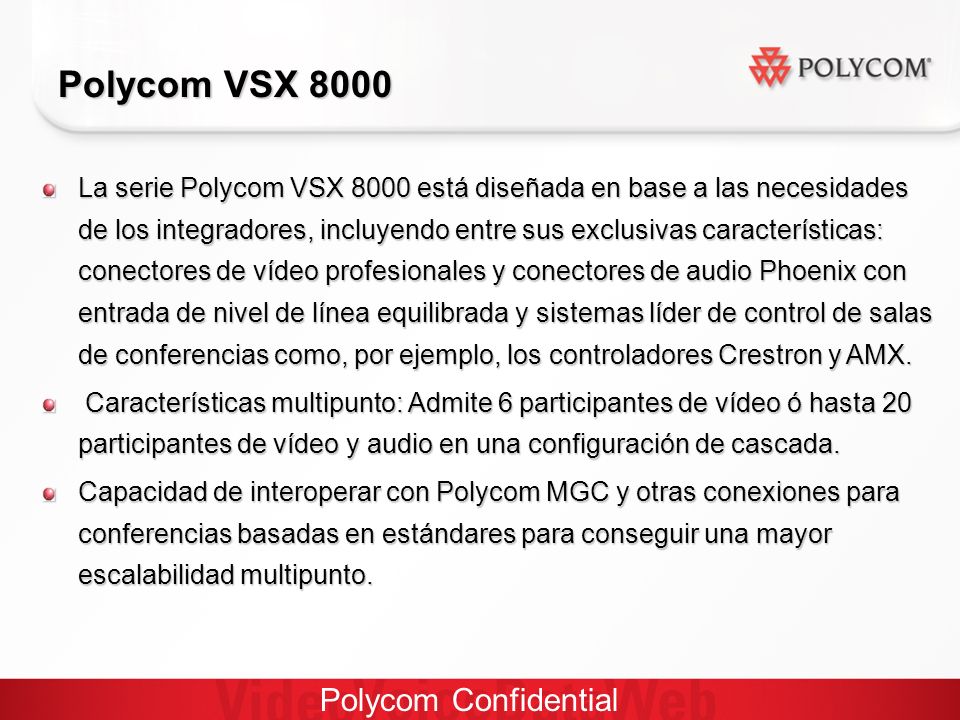

31 Polycom Confidential Polycom VSX 8000 La serie Polycom VSX 8000 está diseñada en base a las necesidades de los integradores, incluyendo entre sus exclusivas características: conectores de vídeo profesionales y conectores de audio Phoenix con entrada de nivel de línea equilibrada y sistemas líder de control de salas de conferencias como, por ejemplo, los controladores Crestron y AMX. Características multipunto: Admite 6 participantes de vídeo ó hasta 20 participantes de vídeo y audio en una configuración de cascada. Características multipunto: Admite 6 participantes de vídeo ó hasta 20 participantes de vídeo y audio en una configuración de cascada. Capacidad de interoperar con Polycom MGC y otras conexiones para conferencias basadas en estándares para conseguir una mayor escalabilidad multipunto.

32 Polycom Confidential Polycom VSX 8000 El VSX 8000 es ideal para integradores que requieran sólo el codec y que diseñarán y especificarán todos los periféricos, incluyendo cámaras y micrófonos. El VSX 8000 ofrece People+Content integrado (VGA construido en el codec) y un slot de tarjeta para integrar fácilmente módulos de red en la parte de atrás del codec. El VSX 8000 soporta (2) conectores de entrada de audio estilo Phoenix para ofrecer líneas de entrada balanceadas o micrófonos directos con Phantom power de 24 V. El VSX 8000 es un producto basado en appliance, han sido implementadas características tales como el Audio Siren 14TM, People+Content y Camera Tracking con la cámara PowerCam Plus.

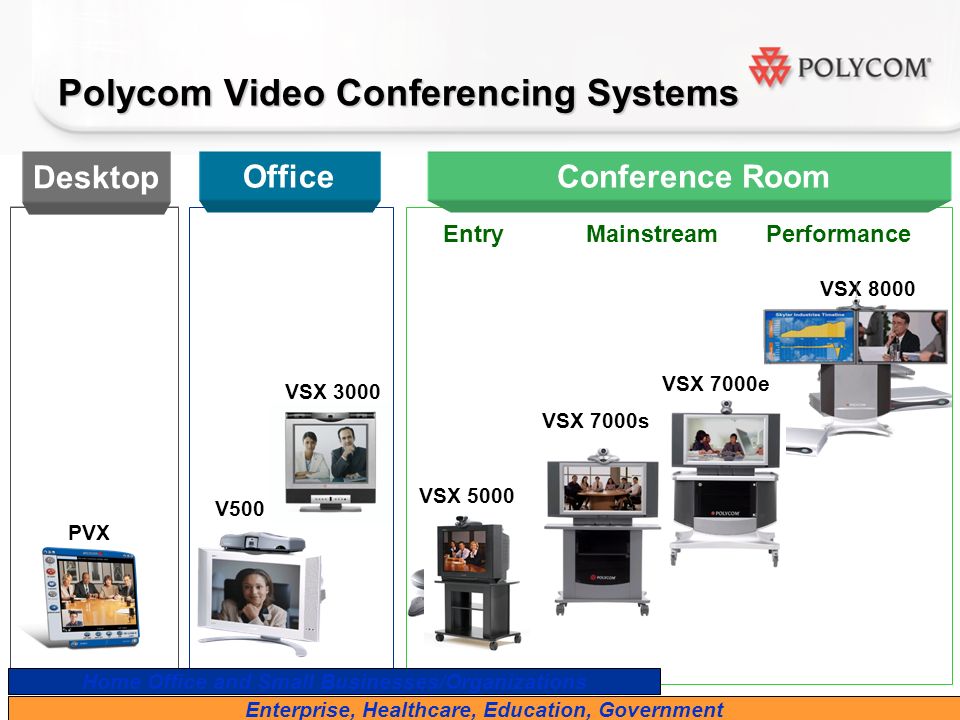

33 Polycom Confidential Office Enterprise, Healthcare, Education, Government Entry Mainstream Performance VSX 3000 Desktop PVX VSX 8000 VSX 5000 V500 VSX 7000s Conference Room Home Office and Small Businesses/Organizations VSX 7000e Polycom Video Conferencing Systems

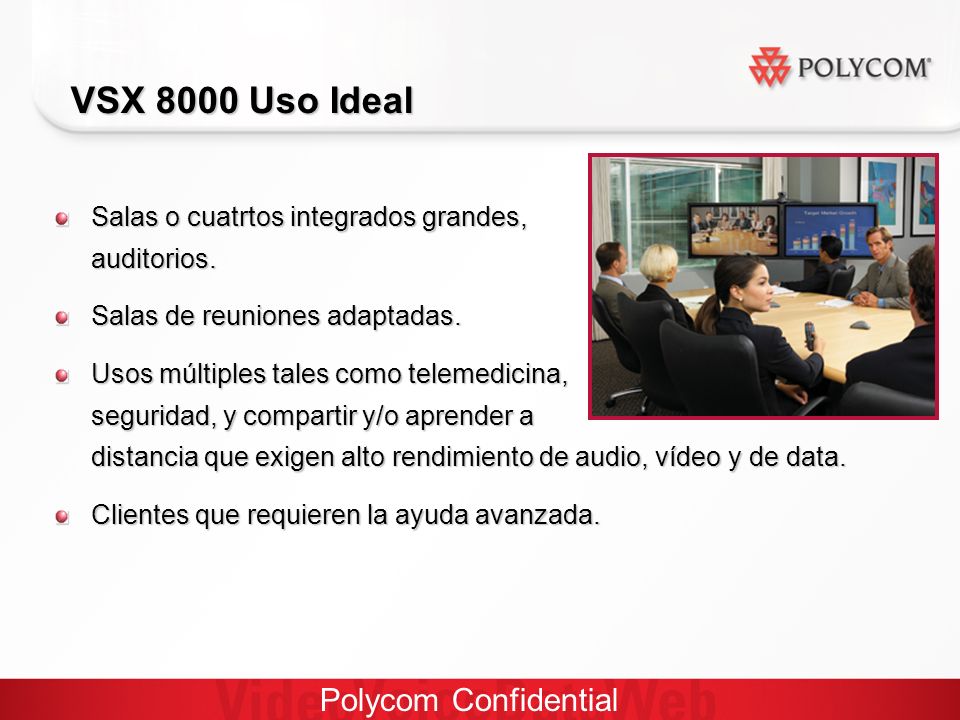

34 Polycom Confidential VSX 8000 Uso Ideal Salas o cuatrtos integrados grandes, auditorios. Salas de reuniones adaptadas. Usos múltiples tales como telemedicina, seguridad, y compartir y/o aprender a distancia que exigen alto rendimiento de audio, vídeo y de data. Clientes que requieren la ayuda avanzada.

35 Polycom Confidential VSX 8000 Soluciones Destacadas Polycom VSX Polycom VSX 8800 (sistema de foto): el sistema de vídeo conferencias más potente de Polycom, incluye codificador-descodificador de vídeo y mando a distancia, H.239 People+Content con ImageShare, cámara PowerCam Plus, kit de altavoces de alta fidelidad y dos micrófonos VSX para obtener una óptima calidad de audio con Polycom StereoSurround. Polycom VSX 8400: Polycom VSX 8400: un potente sistema de vídeo conferencias con numerosos conectores de panel posterior que incluye codificador-descodificador de vídeo y mando a distancia, H.239 People+Content con ImageShare, cámara PowerCam Plus y micrófonos VSX. Polycom VSX 8000: Polycom VSX 8000: codificador-descodificador de vídeo diseñado para integradores, incluye un mando a distancia portátil. Dial video conferences right from the conference phone key pad 3 microphones for 360 coverage in rooms up to 20x20

36 Polycom Confidential La más alta calidad de audio disponible; La más alta calidad de audio disponible; tecnología Polycom StereoSurround de 14 KHz con patente en trámite para ofrecer un sonido en estéreo en banda ancha que proporciona una mayor inteligibilidad y un sonido de múltiples dimensiones para conseguir la mayor naturalidad en las conferencias. La más alta calidad de vídeo disponible; La más alta calidad de vídeo disponible; vídeo de movimiento continuo a 60 fotogramas por segundo ProMotion, vídeo H.264 para conseguir una calidad superior en anchos de banda menores. Intercambio de datos en alta resolución; Intercambio de datos en alta resolución; People+Content H.239 permite a los usuarios enviar y recibir contenidos en alta resolución durante una llamada de vídeo. Los usuarios disponen de la opción de conectar directamente un ordenador portátil al VSX 8000 o conectarse a través de un dispositivo de sobremesa ImageShare. Características multipunto; Características multipunto; admite hasta 20 participantes de vídeo y audio en un llamada con la configuración adecuada. Capacidad de interoperar con Polycom MGC y otras conexiones para conferencias basadas en estándares para conseguir una mayor escalabilidad multipunto. Beneficios del VSX8000

37 Polycom Confidential Beneficios del VSX8000 Capacidades para múltiples redes; Capacidades para múltiples redes; admite redes IP y RDSI con una exclusiva estructura de red interna que admite los módulos de interfaz de red Quad BRI, PRI y Serie (V.35/RS-449/RS-530). Soporte para SIP; Soporte para SIP; el sistema Polycom VSX 8000 admite actualmente la capacidad de estándar SIP de interoperar con los productos Microsoft Live Communication Server y Nortel Networks Multimedia Communication Server (MCS) 5100 y La primera integración de voz y vídeo del sector; La primera integración de voz y vídeo del sector; los sistemas de la serie Polycom VSX 8000 están disponibles con opciones de agrupamiento para la integración instantánea con sistemas de voz Polycom Vortex para instalación en salas o con teléfonos de conferencia de banda ancha Polycom SoundStation VTX 1000, lo cual permite a los usuarios realizar llamadas de vídeo desde el teléfono o agregar participantes de voz. Integrador de controladores comerciales; Integrador de controladores comerciales; el sistema integra dos puertos de datos de serie para paneles de control AMX o Crestron, integración de productos de voz Vortex, control de cámara auxiliar o como puerto de comunicaciones para datos de serie (es decir, dispositivos médicos).

38 Polycom Confidential Conexiones del Codec VSX 8000 Connect either a XGA or TV as the main display Connect directly to the IP network Supports up to 3 Polycom Microphone Arrays El VSX 8000 es fácil de instalar, configurar, tiene sistema de comando de API para el diseño de encargo del uso, los conectadores profesionales, las opciones múltiples para agregar los periférico, y conectividad opcional para conexiones BRI/PRI. RS-232 for both H.320 and H.323 devices Dedicated connection for VCR/DVD record and playback POTS to add audio caller Add PC directly to VSX 8000 or attach ImageShare cable to connect to PC PowerCam Plus camera connections Phoenix audio connectors IR Receiver 2 nd camera Connect to speakers 2 nd monitor Network modules

39 Polycom Confidential Detalles Técnicos

40 Polycom Confidential Least Cost Routing El administrador carga la información del costo para cada entrada en la red por código de área. Al colocar el PSTN (red telefónica pública conmutada) llama a todas las entradas en la red que son clasificadas por costo. Usa el primer gateway para resolver la disponibilidad de ancho de banda, la política, y el RAI/RAC (Indicación de Recurso Disponible / Confirmación de Recurso Disponible).

41 Polycom Confidential Server Requirements –Processor: 500+ MHz –Memory: 512 MB –OS: Windows NT 4.0 Server or Windows 2000 Server –Database: MSDE or SQL 7.0 or higher –IIS: 4.0 for NT or 5.0 for 2000 Client Requirements (IT Administrators) –OS: Windows 98, NT 4.0, Windows 2000, or ME –Browser: Internet Explorer ® 5.0 or higher Requerimientos de Sistema

42 Polycom Confidential Ventajas Específicas de ISDN Alterna Rutas. –PathNavigator PUEDE enrutar vía ISDN si el ancho de banda IP es inasequible –Gatekeepers no pueden enrutar llamadas vía ISDN si se bloquea la trayectoria IP. Least-Cost Routing. –PathNavigator puede usar least cost routing utilizando el mecanismo IP antes de llamar por ISDN. –Gatekeepers no entienden el mundo ISDN Policies to prevent unauthorized ISDN dialing.

43 Polycom Confidential Ventajas Específicas de IP Calcula las restricciones video del ancho de banda con todos los segmentos de la red. –Gatekeepers no calculan anchura de banda a través de zonas Conference on Demand para dispositivos IP solamente. –Gatekeepers no tienen esta capacidad requerida de MCU Marque con nombres, direcciones del , URLs, y WINS/DNS. –Gatekeepers no tienen este nivel de capacidad para marcar Asigne automáticamente los alias E.164 (extensiones) basados en topología de red (localización). –Gatekeepers asignan los números basados en una definición genérica.

44 Polycom Confidential Ventajas de PathNavigator Brinda a los usuarios teléfonos con interfaz OnDial. –Gatekeepers usa complejos codes para llamadas entrantes. Devuelve cualquier punto final en un sistema capaz de múltiples puntos (requiere MGC y la habitación de la conferencia virtual). –Gatekeepers no integran a este nivel con ningún puente. Permite a usuarios migrar de ISDN a las redes IP. –Gatekeepers no entiende el mundo ISDN. Políticas de ancho de banda a través de redes múltiples y de enlaces que permiten redes complejas de vídeo IP. –Ningún otro Gatekeeper puede hacer esto hoy en día. Automatiza el desarrollo con equipos Polycom.

45 Polycom Confidential ¿Preguntas?

46 ¡Gracias!
