ESTRUCTURA MIXTA CON MADERA

Presentación del tema: "ESTRUCTURA MIXTA CON MADERA"— Transcripción de la presentación:

1 ESTRUCTURA MIXTA CON MADERA
TECNARIA VIGA “I” ENCOLADA SFS COAM Madrid, Febrero de 2007

2 INDICE 1 Introducción 2 Conceptos generales 3 Conectores
4 Formulación de EC-5 5 Estudio del rendimiento

3 1.-INTRODUCCIÓN 1.1.-CLASIFICACIÓN 1.2.-PRINCIPALES REFERENCIAS
1.3.-ALGUNOS EJEMPLOS 1.4.-MÉTODOS DE ANÁLISIS 1.5.-CAPÍTULO 10 DE SE-M: SISTEMAS ESTRUCTURALES DE MADERA Y PRODUCTOS DERIVADOS

4 SEGÚN MATERIALES: 1.1.-CLASIFICACIÓN SEGÚN UNIÓN:
Madera – Madera Madera – Hormigón (normal, ligero) Madera – Metal (acero) SEGÚN UNIÓN: Uniones encoladas entre maderas  Puede considerarse que no hay deslizamiento: Cálculo tradicional. (No válido para algunas encoladuras) Con medios de fijajación mecánicos  Se produce deslizamiento: Pérdidas de resistencia y rigidez. Otros: Madera-mortero/resina epoxi -Refuerzos con fibras carbono

5 1.2.-PRINCIPALES REFERENCIAS
Timber Engineering. Lectura B11 de STEP 1: H. Kreuzinger. Lectura E13 de STEP 2: A. Ceccotti. Construction en bois. Traité de Génie Civil (Vol. 13) de l´Ecole politechnique fédérale de Lausanne. Julius Natterer, Jea Luc Sandoz, Martial Rey. Intervención en estructuras de madera. AITIM. Francisco Arriaga, Fernando Peraza, Miguel Esteban, Ignacio Bobadilla, Francisco García. Estructuras de madera. Diseño y cálculo. AITIM. Ramón Argüelles Álvarez, Francisco Arriaga Martitegui, Juan José Martinez Calleja. Design of timber-concrete composite structures according to EC version. A. Ceccotti, M. Fragiacomo, R.M.Gutkowski. I solai in legno. Umberto Barbisan, Franco Laner. EDILIZIA. Wood-concrete and wood-wood mixed beams: a rational basis for selecting the connections (WCTE 2006). José L. Fernández Cabo, José M. Ávila-Jalvo. Estructuras mixtas para edificación según criterios del Eurocódigo 4. José Monfort Lleonart. CTE: SE-M EC-5 (prEN 2002) EC-4: Estructura mixta hormigón-acero

6 1.3.-ALGUNOS EJEMPLOS (I)

7 1.3.-ALGUNOS EJEMPLOS (II)

8 1.3.-ALGUNOS EJEMPLOS (III)

9 1.3.-ALGUNOS EJEMPLOS (IV)

10 1.4.-MÉTODOS DE ANÁLISIS Ecuaciones diferenciales:
-Diferencias finitas -Matriz de rigidez -Método aproximado de EC-5 (carga senoidal) Elemento finito con unión flexible y deslizamiento Matriz de flexibilidad de los conectores Métodos con base en programas informáticos tradicionales de barras y de elementos finitos.

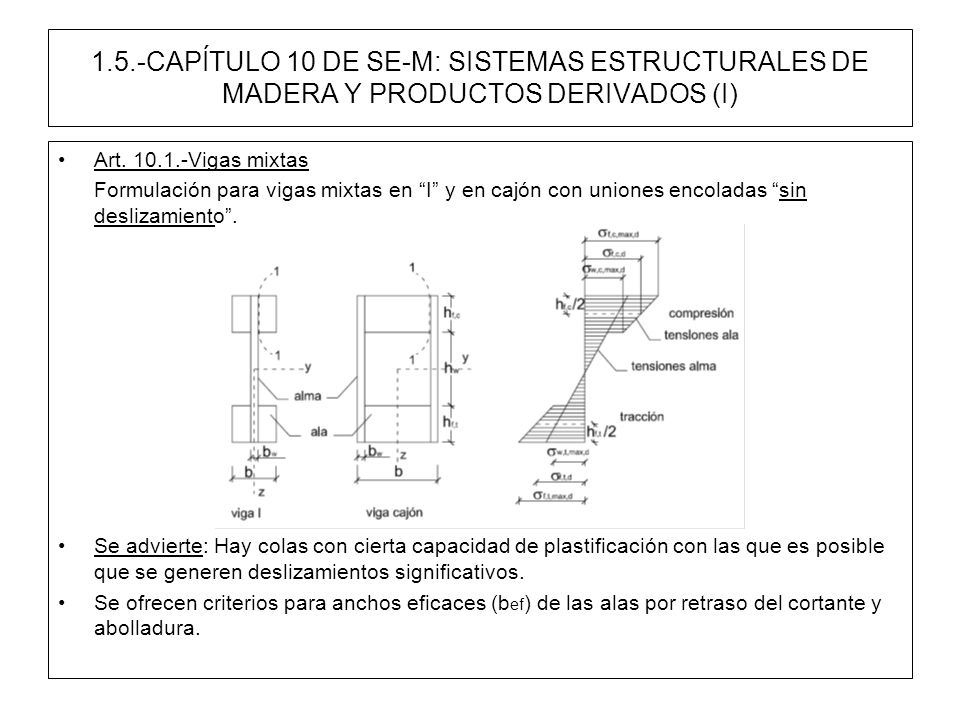

11 1.5.-CAPÍTULO 10 DE SE-M: SISTEMAS ESTRUCTURALES DE MADERA Y PRODUCTOS DERIVADOS (I)
Art Vigas mixtas Formulación para vigas mixtas en “I” y en cajón con uniones encoladas “sin deslizamiento”. Se advierte: Hay colas con cierta capacidad de plastificación con las que es posible que se generen deslizamientos significativos. Se ofrecen criterios para anchos eficaces (bef) de las alas por retraso del cortante y abolladura.

12 1.5.-CAPÍTULO 10 DE SE-M: SISTEMAS ESTRUCTURALES DE MADERA Y PRODUCTOS DERIVADOS (II)
Art Soportes compuestos Se incluye formulación para pilares compuestos con cordones enlazados por separadores o presillas: Analizados también sin considerar el “deslizamiento” y en base a un modelo de flexión en viga Vierendeel.

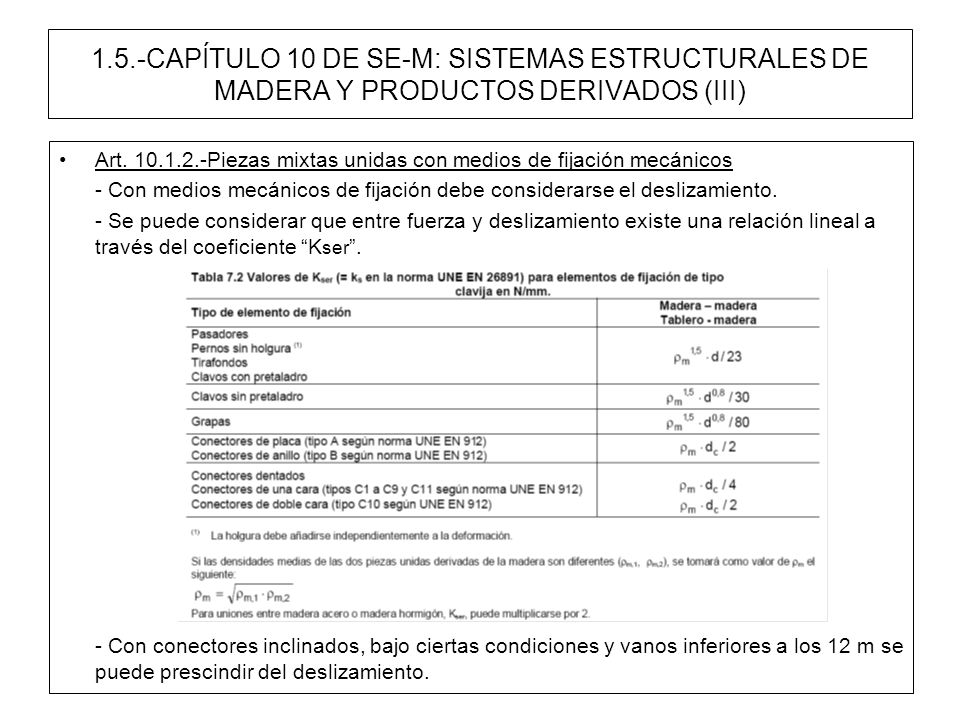

13 1.5.-CAPÍTULO 10 DE SE-M: SISTEMAS ESTRUCTURALES DE MADERA Y PRODUCTOS DERIVADOS (III)
Art Piezas mixtas unidas con medios de fijación mecánicos - Con medios mecánicos de fijación debe considerarse el deslizamiento. - Se puede considerar que entre fuerza y deslizamiento existe una relación lineal a través del coeficiente “Kser”. - Con conectores inclinados, bajo ciertas condiciones y vanos inferiores a los 12 m se puede prescindir del deslizamiento.
