1 Hidrotratamiento y tratamiento de gases ácidos
Universidad Simón Bolívar Departamento de Procesos y Sistemas Refinación de Petróleo Hidrotratamiento y tratamiento de gases ácidos Flor Martínez Héctor Chamate

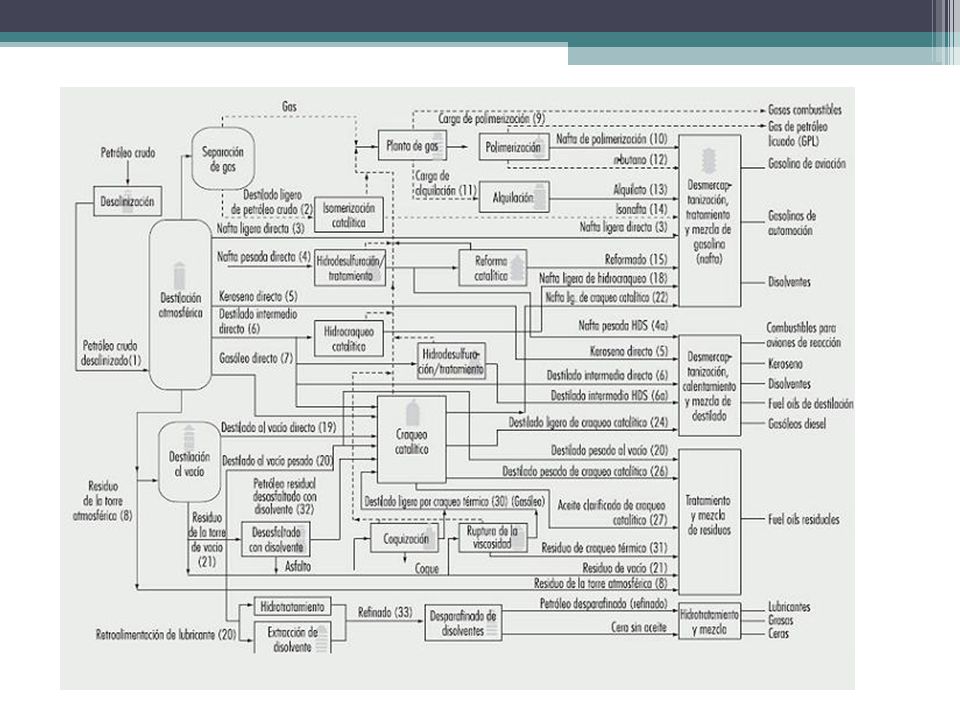

2

3 Composición del Petróleo:
Carbono Hidrógeno Metales Oxígeno Azufre Nitrógeno Transformación Productos finales: Detergentes, fertilizantes, productos químicos, plásticos, gasolinas, combustibles, otros.

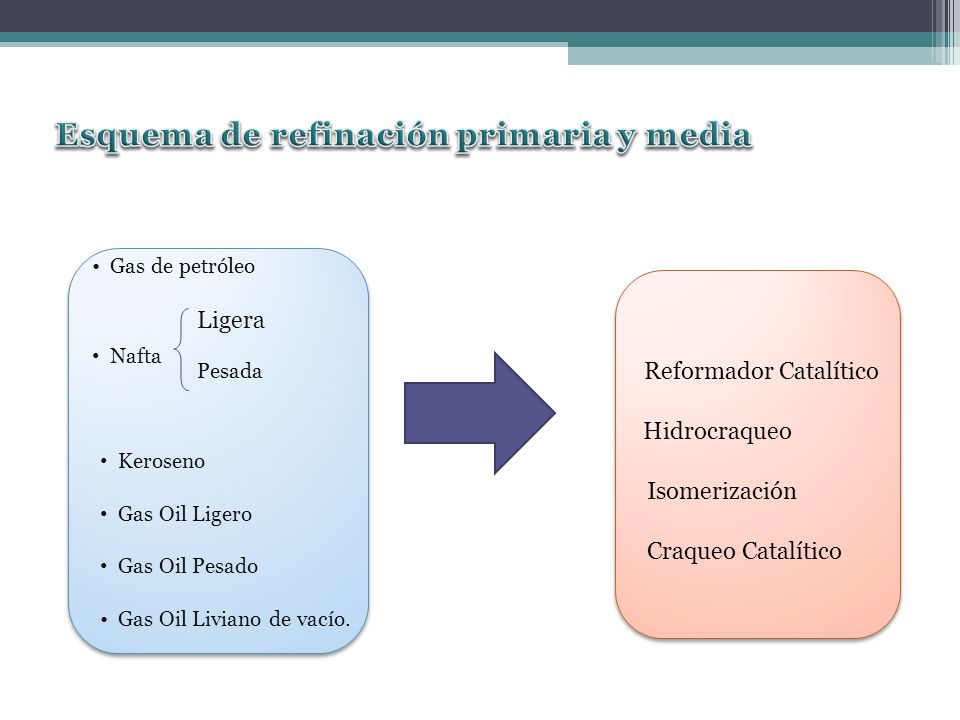

4 Esquema de refinación primaria y media
Gas de petróleo Nafta Pesada Keroseno Gas Oil Ligero Gas Oil Pesado Gas Oil Liviano de vacío. Ligera Reformador Catalítico Hidrocraqueo Isomerización Craqueo Catalítico

5 HIDROTRATAMIENTOS

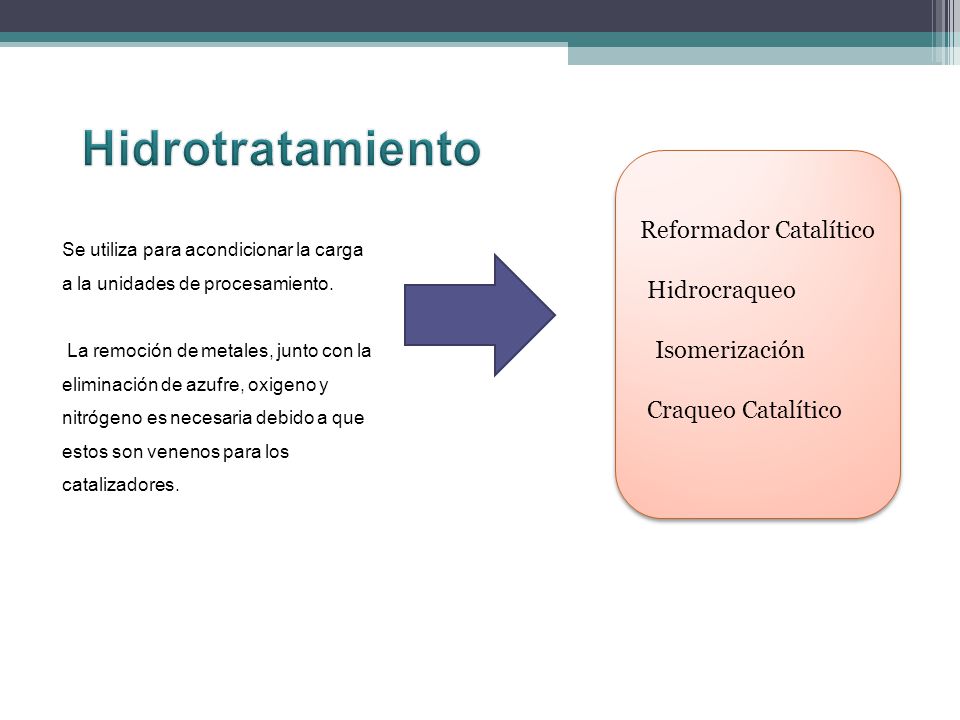

6 Hidrotratamiento Reformador Catalítico Hidrocraqueo Isomerización
Craqueo Catalítico Se utiliza para acondicionar la carga a la unidades de procesamiento. La remoción de metales, junto con la eliminación de azufre, oxigeno y nitrógeno es necesaria debido a que estos son venenos para los catalizadores.

7 Hidrotratamiento El hidrógeno reacciona con compuestos de azufre, nitrógeno y oxigenados transformándolos en ácido sulfhídrico (H2S), amoniaco (NH3) y agua (H2O), entre otros.  Hidrodesulfuración (HDS) Hidrodesnitrificación (HDN)

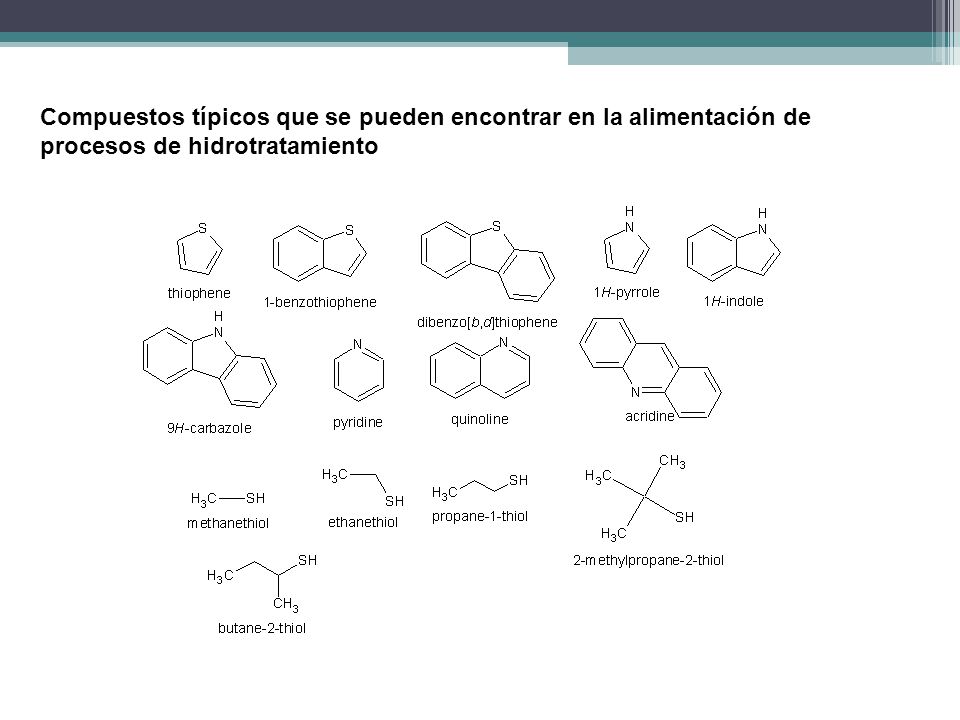

8 Compuestos típicos que se pueden encontrar en la alimentación de procesos de hidrotratamiento

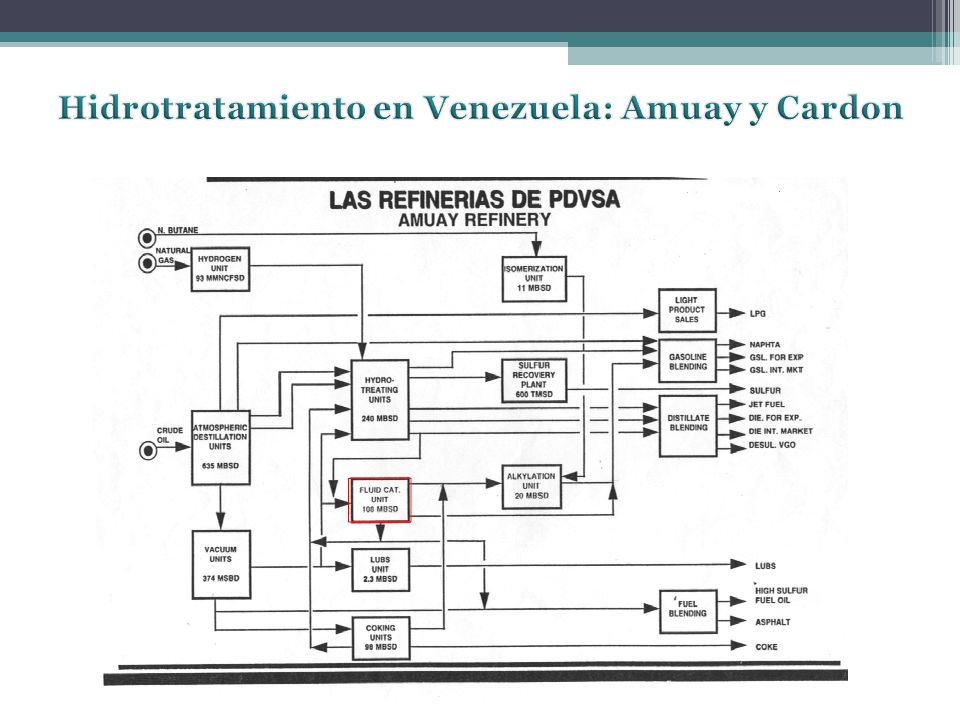

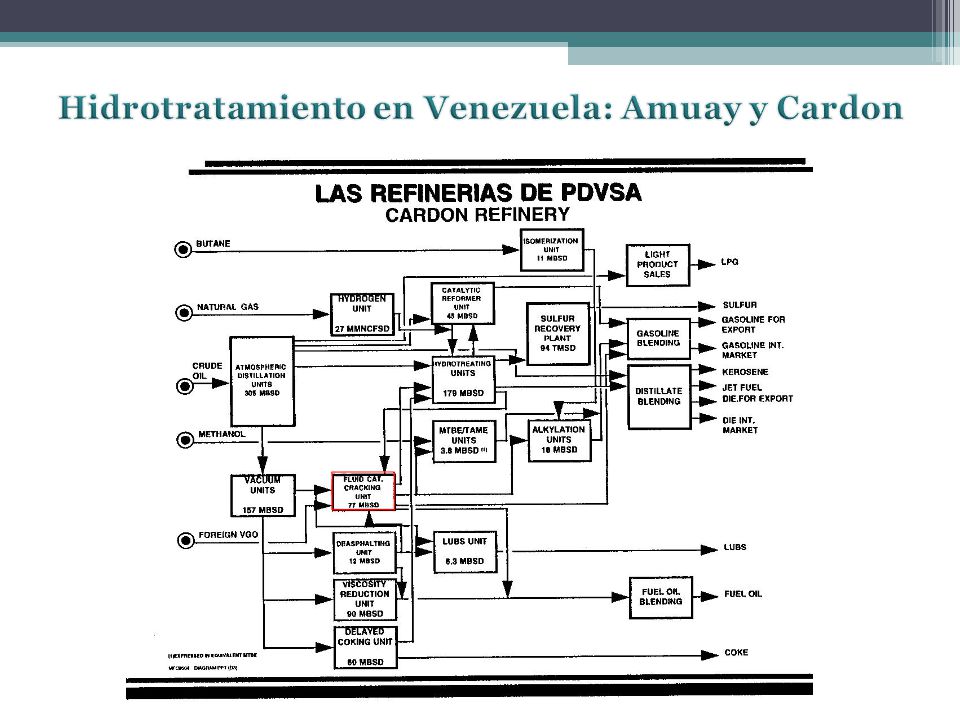

9 Hidrotratamiento en Venezuela: Amuay y Cardon

10 Hidrotratamiento en Venezuela: Amuay y Cardon

11 Hidrotratamiento en Venezuela: Isla

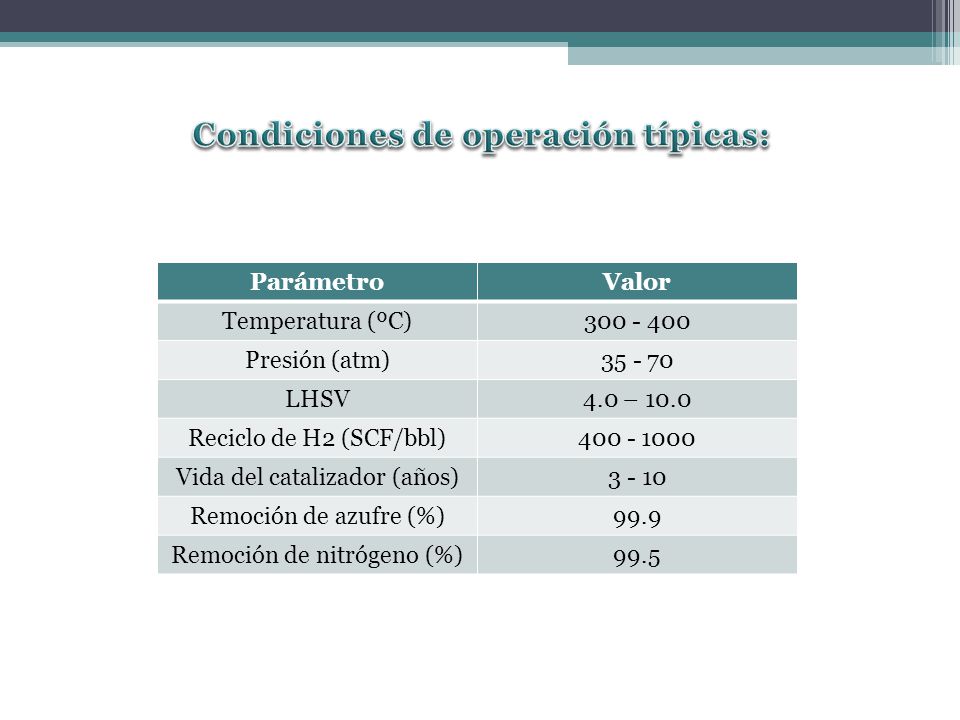

12 Condiciones de operación típicas:
Parámetro Valor Temperatura (ºC) Presión (atm) LHSV 4.0 – 10.0 Reciclo de H2 (SCF/bbl) Vida del catalizador (años) 3 - 10 Remoción de azufre (%) 99.9 Remoción de nitrógeno (%) 99.5

13 Condiciones de operación típicas: consideraciones
Presión parcial de Hidrógeno: La correcta regulación de dicha presión parcial tiene la finalidad de minimizar la formación de coque. Velocidad espacial: si se aumenta la velocidad espacial, disminuye la desulfurización. Esto puede contrarrestarse aumentando la presión y temperatura del reactor Temperatura: Aumentar la temperatura del reactor motivará la desulfurización. Debe tenerse en cuenta que a temperaturas mayores de 415 ºC se produce excesivo coque y envejece el catalizador. Vida del catalizador: Depende de los requerimientos. Los metales envenenan poco a poco al mismo, depositándose en los lugares activos.

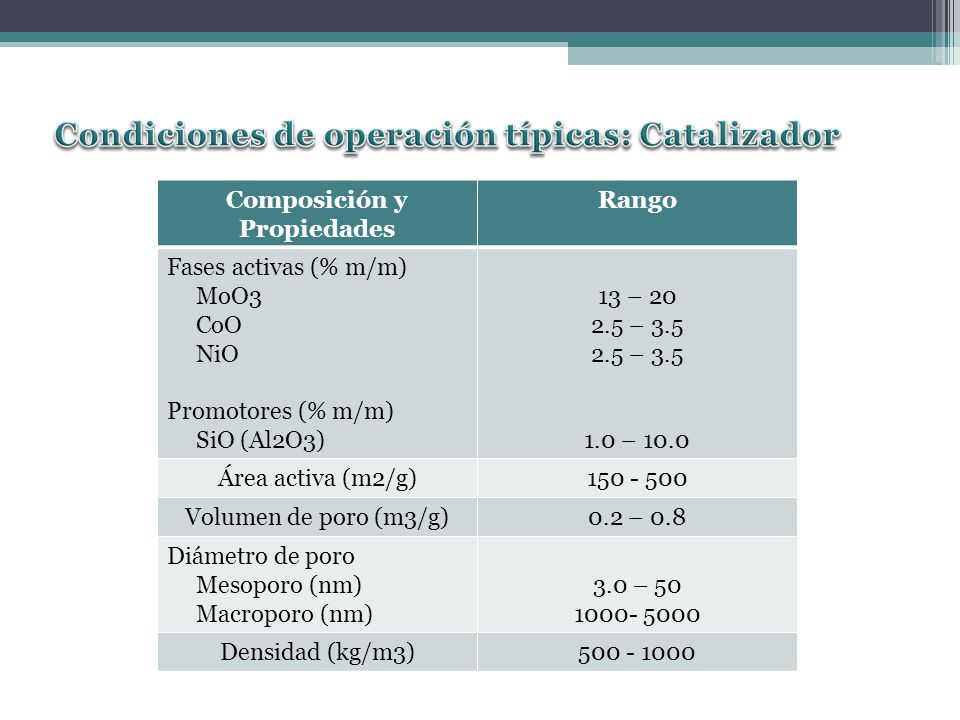

14 Condiciones de operación típicas: Catalizador
Composición y Propiedades Rango Fases activas (% m/m) MoO3 CoO NiO Promotores (% m/m) SiO (Al2O3) 13 – 20 2.5 – 3.5 1.0 – 10.0 Área activa (m2/g) Volumen de poro (m3/g) 0.2 – 0.8 Diámetro de poro Mesoporo (nm) Macroporo (nm) 3.0 – 50 Densidad (kg/m3)

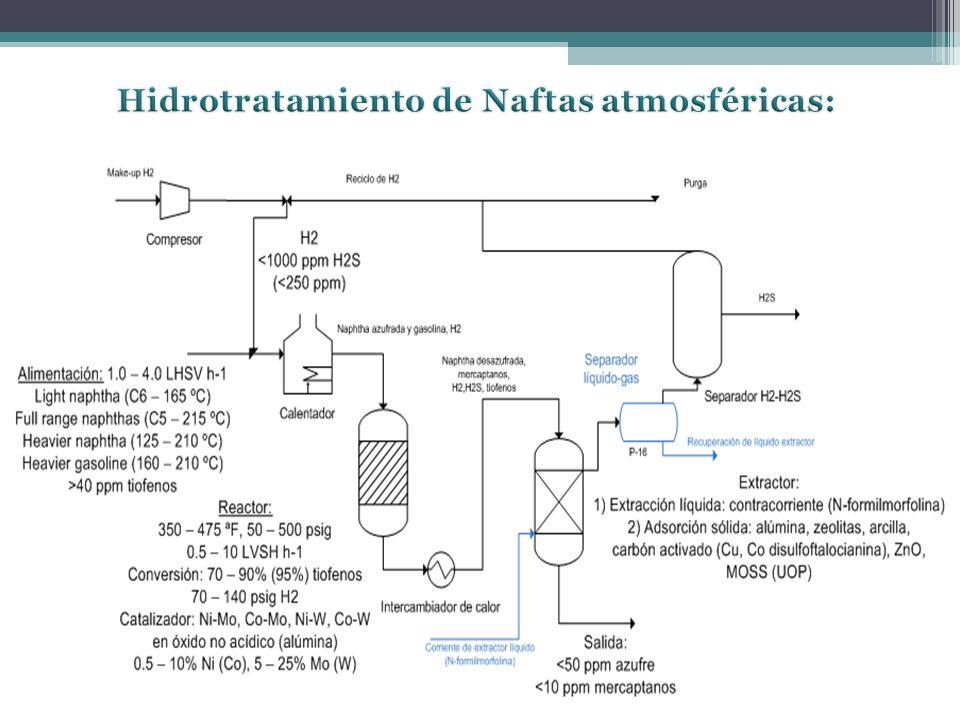

15 Hidrotratamiento de Naftas atmosféricas:

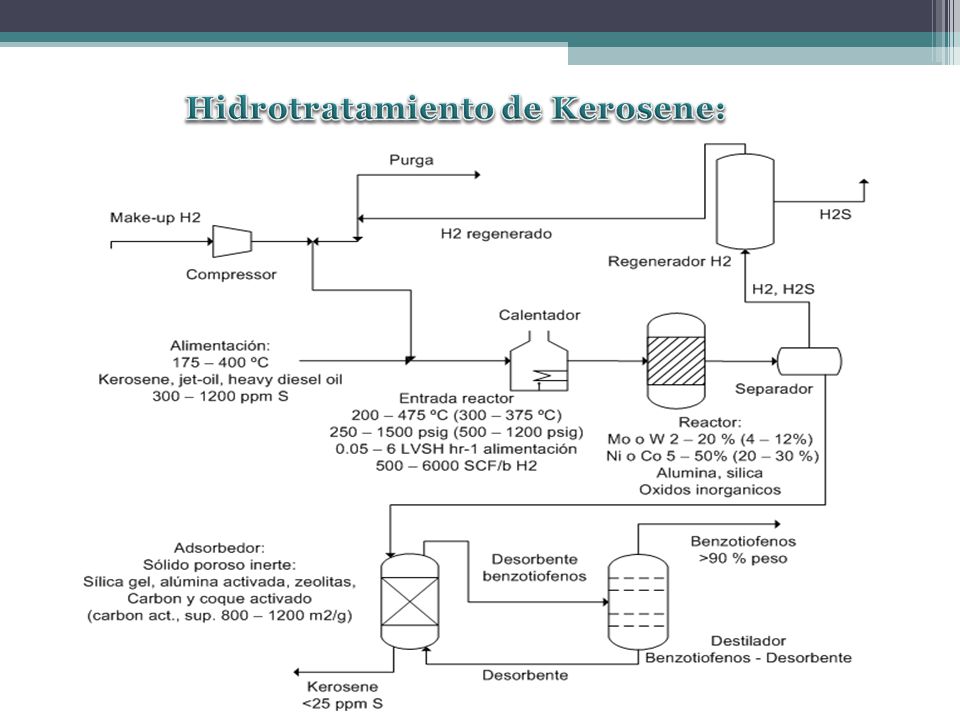

16 Hidrotratamiento de Kerosene:

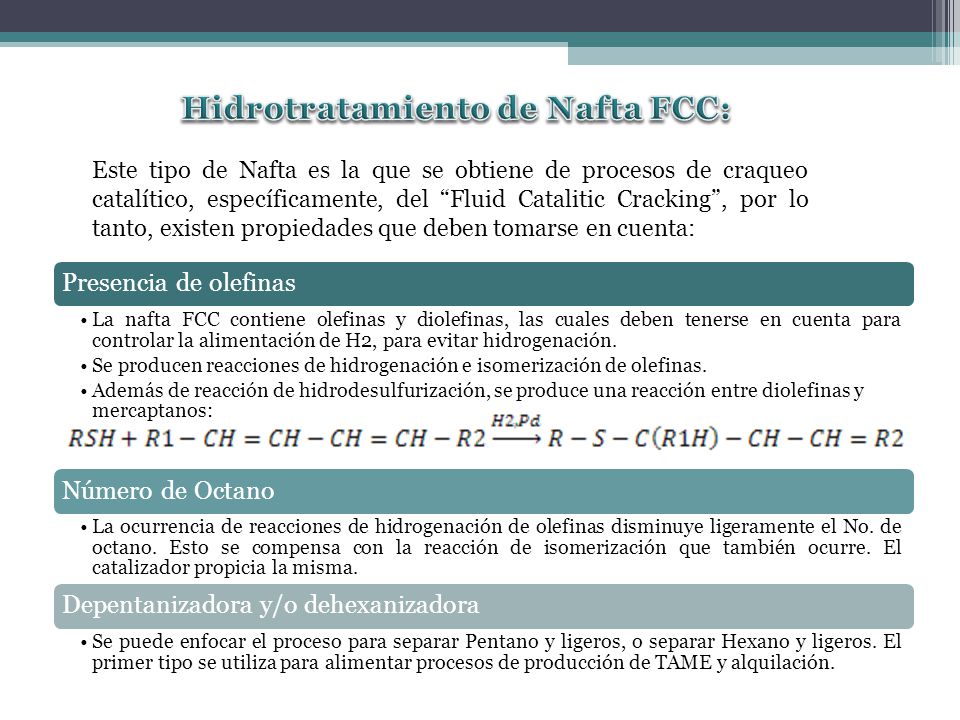

17 Hidrotratamiento de Nafta FCC:
Este tipo de Nafta es la que se obtiene de procesos de craqueo catalítico, específicamente, del “Fluid Catalitic Cracking”, por lo tanto, existen propiedades que deben tomarse en cuenta: Presencia de olefinas La nafta FCC contiene olefinas y diolefinas, las cuales deben tenerse en cuenta para controlar la alimentación de H2, para evitar hidrogenación. Se producen reacciones de hidrogenación e isomerización de olefinas. Además de reacción de hidrodesulfurización, se produce una reacción entre diolefinas y mercaptanos: Número de Octano La ocurrencia de reacciones de hidrogenación de olefinas disminuye ligeramente el No. de octano. Esto se compensa con la reacción de isomerización que también ocurre. El catalizador propicia la misma. Depentanizadora y/o dehexanizadora Se puede enfocar el proceso para separar Pentano y ligeros, o separar Hexano y ligeros. El primer tipo se utiliza para alimentar procesos de producción de TAME y alquilación.

18 Hidrotratamiento de Nafta FCC:

19 Diferencias en el hidrotratamiento de Nafta, Kerosene y Gasóleos
1 En el hidrotratamiento de Kerosene se observa un cambio más drástico de gravedad específica, y una mayor cantidad de producto de baja ebullición, comparado con el hidrotratamiento de naftas. 2 Al haber condiciones más severas en el hidrotratamiento de Kerosenes, se observa un mayor consumo de H2 (debido en parte por un cierto grado de hidrocraqueo), comparado con el de naftas. 3 Los gasóleos no son en sí mismos un producto de refinería. Los mismos pueden ser tratados para eliminar el 80 % del azufre presente, y servir posteriormente a, por ejemplo, procesos de craqueo catalitico. 4 La velocidad de reacción de los procesos de hidrotratamiento disminuye rápidamente con respecto al aumento del rango de ebullición de la entrada. 5 Para naftas, la alimentación es gaseosa, mezcla líquido-gas para kerosene y líquida en gasóleos. Los catalizadores cambian en concordancia.

20 LIMPIEZA DE GASES ACIDOS

21 Recuperación de los contaminantes
El H2S es un gas altamente tóxico y de difícil manejo Incorpora valor económico a la producción obtenida en las refinerías Contribuye a mejorar la calidad del aire Elimina la incineración del producto que actualmente se realiza a través de las antorchas de combustión de las refinerías Permite obtener como producto azufre de alta calidad para comercializar.

22 LIMPIEZA DE GASES ACIDOS
Endulzamiento Regeneración Recuperación de contaminantes Limpieza de gas de cola Incineración

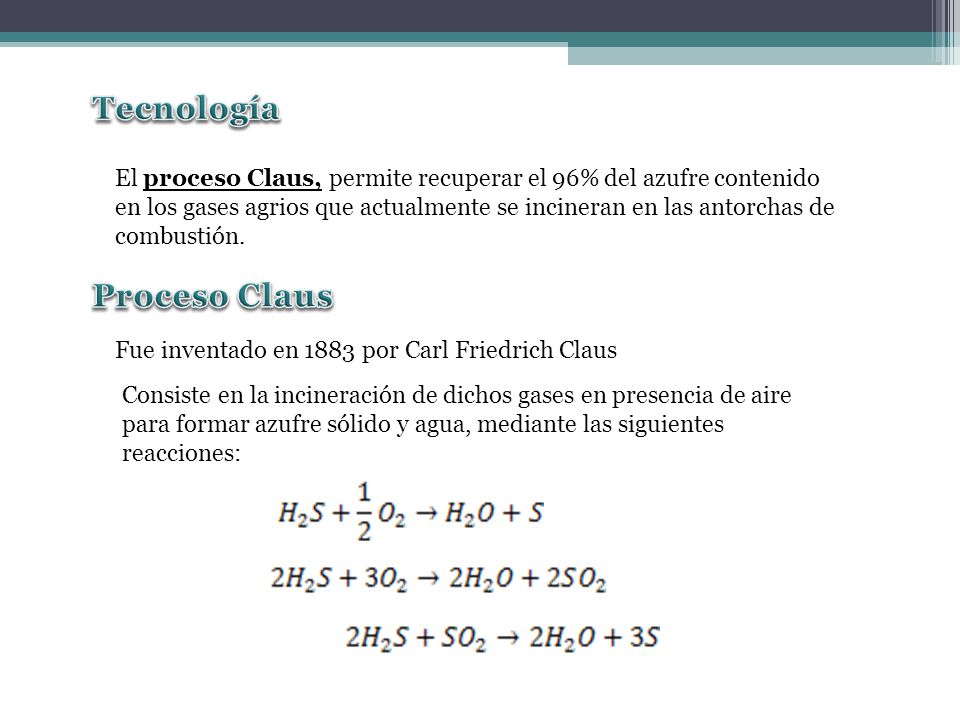

23 Tecnología Proceso Claus
El proceso Claus, permite recuperar el 96% del azufre contenido en los gases agrios que actualmente se incineran en las antorchas de combustión. Proceso Claus Fue inventado en 1883 por Carl Friedrich Claus Consiste en la incineración de dichos gases en presencia de aire para formar azufre sólido y agua, mediante las siguientes reacciones:

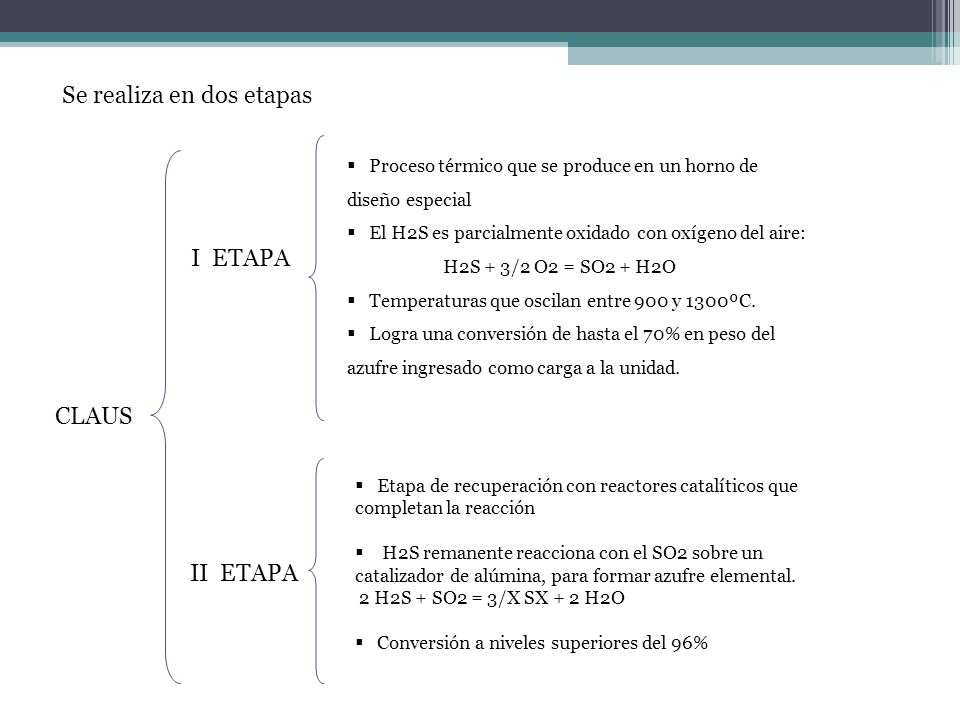

24 Se realiza en dos etapas
Proceso térmico que se produce en un horno de diseño especial El H2S es parcialmente oxidado con oxígeno del aire: H2S + 3/2 O2 = SO2 + H2O  Temperaturas que oscilan entre 900 y 1300ºC. Logra una conversión de hasta el 70% en peso del azufre ingresado como carga a la unidad. I ETAPA CLAUS Etapa de recuperación con reactores catalíticos que completan la reacción H2S remanente reacciona con el SO2 sobre un catalizador de alúmina, para formar azufre elemental. 2 H2S + SO2 = 3/X SX + 2 H2O  Conversión a niveles superiores del 96% II ETAPA

25

26 Historia Hace más de 100 años
El proceso Claus original constaba de una sola reacción que se realizaba en una sola etapa catalítica 1930 La compañía alemana IG Farben industrie desarrolló un proceso Claus mejorado consiste en la oxidación del H2S vía combustión, y una etapa catalítica posterior. Actualidad El proceso Claus moderno se quema el gas ácido y posteriormente se cuenta con 2 o 3 etapas catalíticas

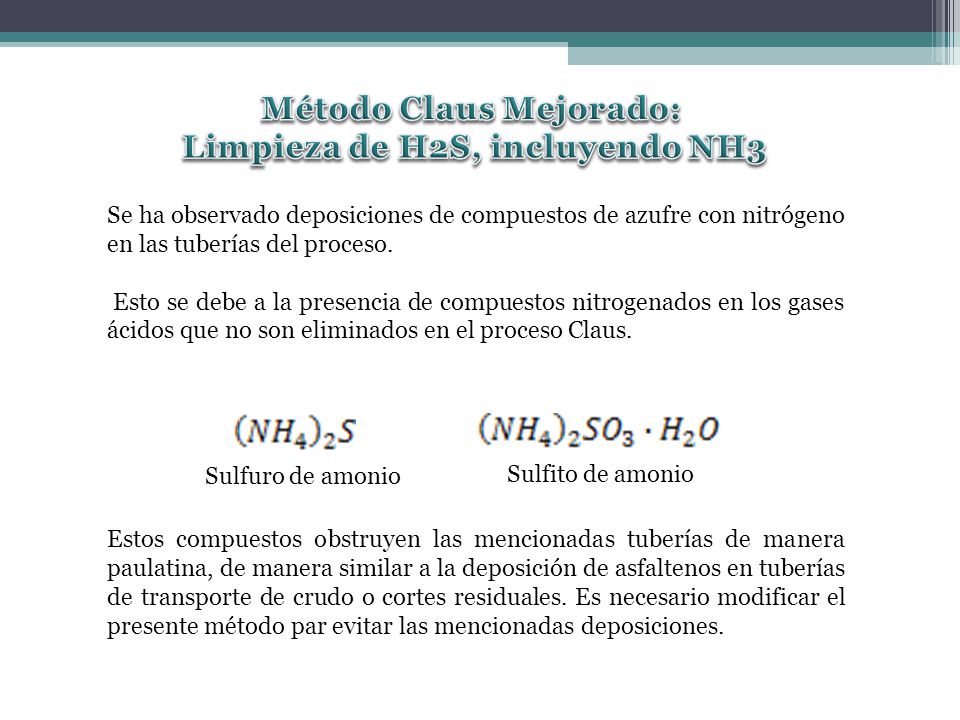

27 Método Claus Mejorado: Limpieza de H2S, incluyendo NH3
Se ha observado deposiciones de compuestos de azufre con nitrógeno en las tuberías del proceso. Esto se debe a la presencia de compuestos nitrogenados en los gases ácidos que no son eliminados en el proceso Claus. Sulfuro de amonio Sulfito de amonio Estos compuestos obstruyen las mencionadas tuberías de manera paulatina, de manera similar a la deposición de asfaltenos en tuberías de transporte de crudo o cortes residuales. Es necesario modificar el presente método par evitar las mencionadas deposiciones.

28 Método Claus Mejorado: Limpieza de H2S, incluyendo NH3

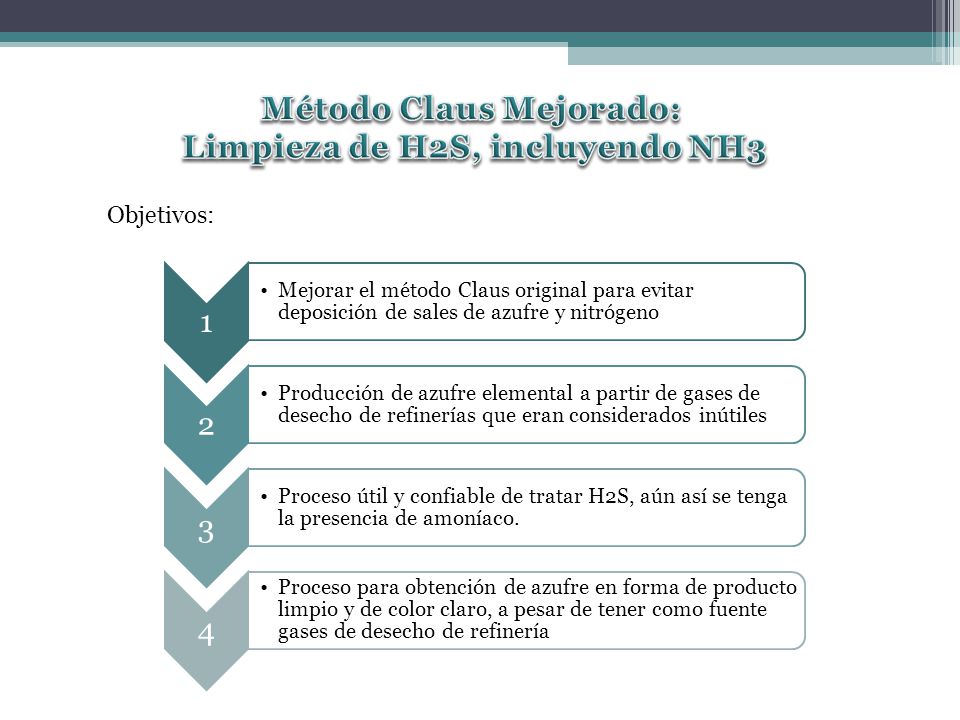

Objetivos: 1 Mejorar el método Claus original para evitar deposición de sales de azufre y nitrógeno 2 Producción de azufre elemental a partir de gases de desecho de refinerías que eran considerados inútiles 3 Proceso útil y confiable de tratar H2S, aún así se tenga la presencia de amoníaco. 4 Proceso para obtención de azufre en forma de producto limpio y de color claro, a pesar de tener como fuente gases de desecho de refinería

29 Método Claus Mejorado: Limpieza de H2S, incluyendo NH3

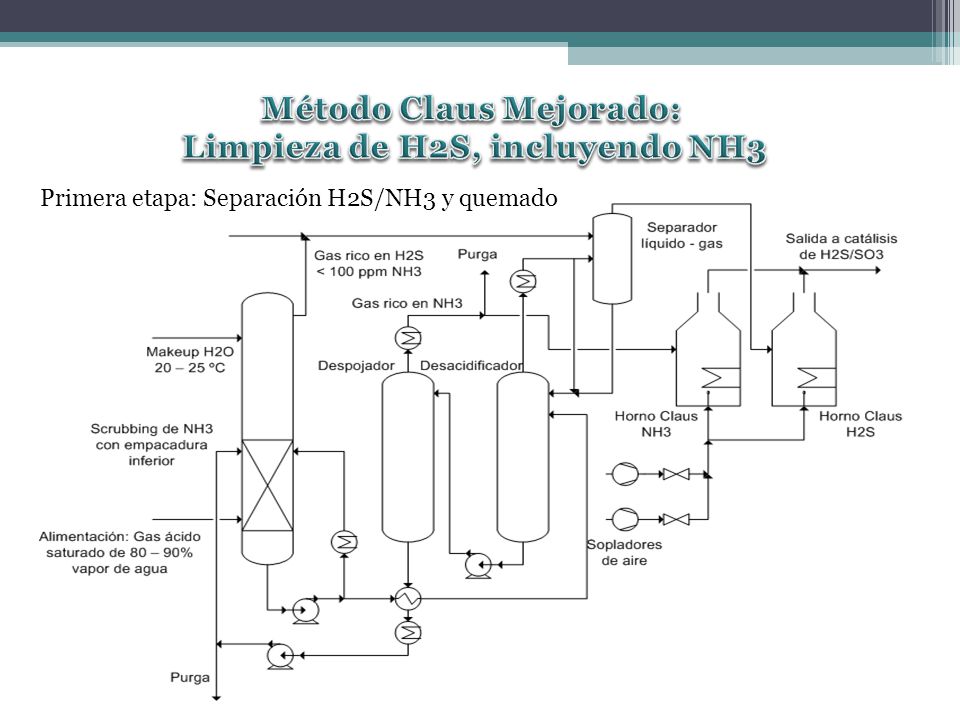

Primera etapa: Separación H2S/NH3 y quemado

30 Método Claus Mejorado: Limpieza de H2S, incluyendo NH3
Segunda etapa: Catálisis de H2S/SO2

31 Gracias por su atención…
¿Preguntas ? Gracias por su atención…

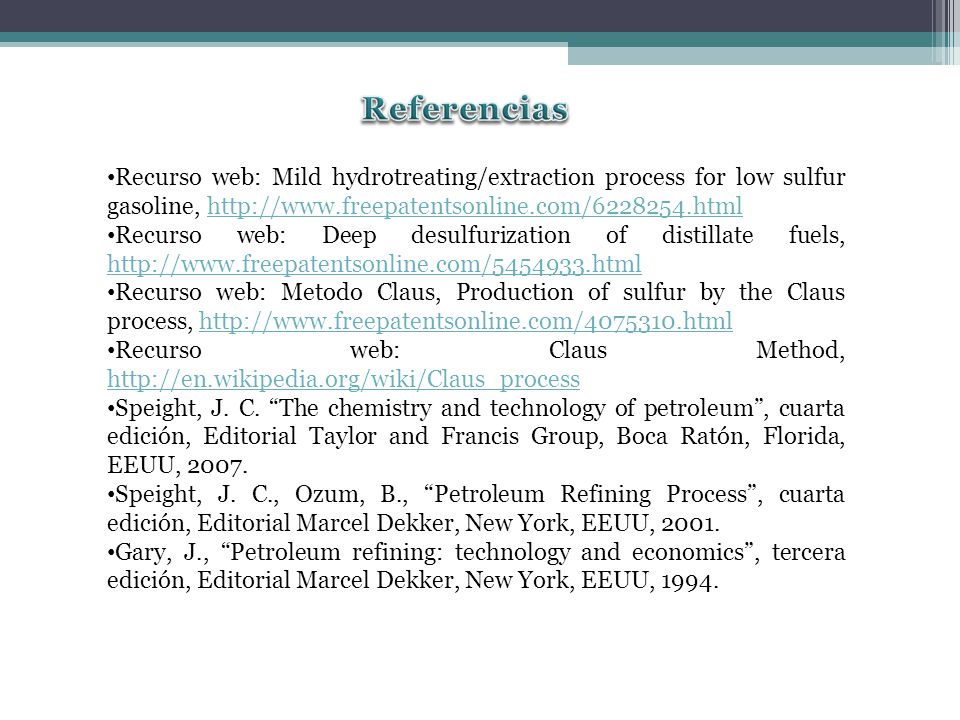

32 Referencias Recurso web: Mild hydrotreating/extraction process for low sulfur gasoline, Recurso web: Deep desulfurization of distillate fuels, Recurso web: Metodo Claus, Production of sulfur by the Claus process, Recurso web: Claus Method, Speight, J. C. “The chemistry and technology of petroleum”, cuarta edición, Editorial Taylor and Francis Group, Boca Ratón, Florida, EEUU, 2007. Speight, J. C., Ozum, B., “Petroleum Refining Process”, cuarta edición, Editorial Marcel Dekker, New York, EEUU, 2001. Gary, J., “Petroleum refining: technology and economics”, tercera edición, Editorial Marcel Dekker, New York, EEUU, 1994.
