1 1 Laser 2000 Iberia Fotónica & Instrumentación

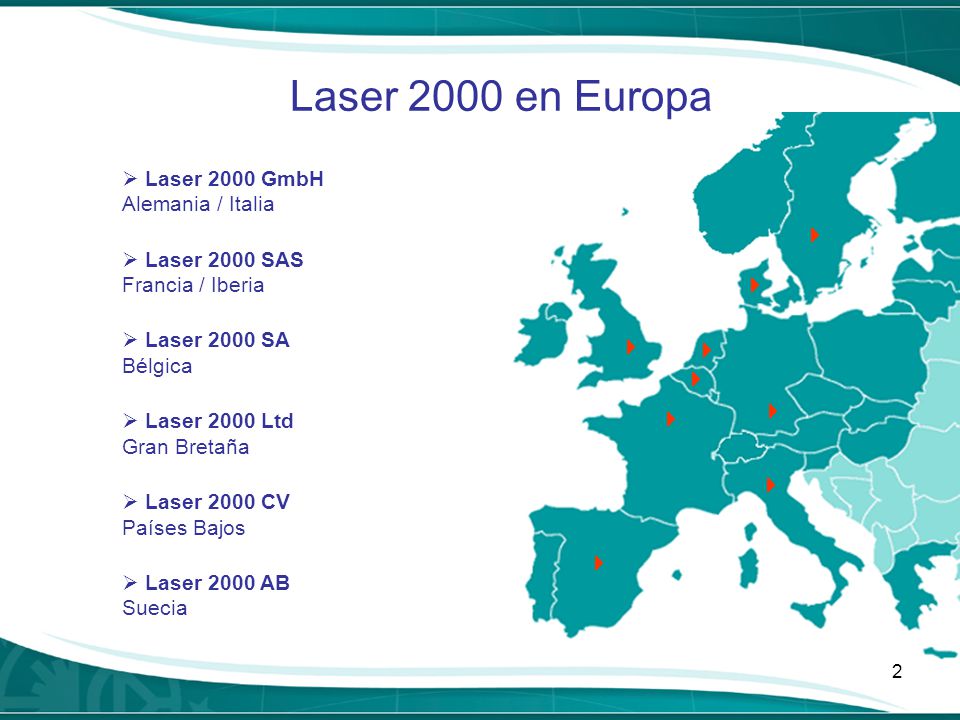

2 2 Laser 2000 en Europa  Laser 2000 GmbH Alemania / Italia  Laser 2000 SAS Francia / Iberia  Laser 2000 SA Bélgica  Laser 2000 Ltd Gran Bretaña  Laser 2000 CV Países Bajos  Laser 2000 AB Suecia         

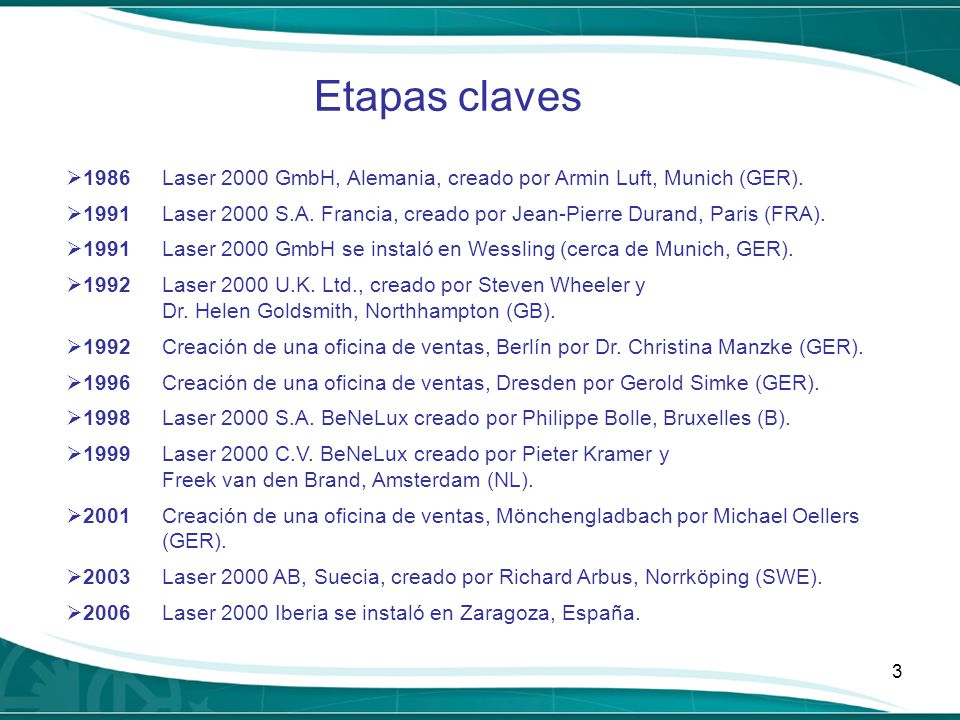

3 3 Etapas claves  1986Laser 2000 GmbH, Alemania, creado por Armin Luft, Munich (GER).  1991Laser 2000 S.A. Francia, creado por Jean-Pierre Durand, Paris (FRA).  1991Laser 2000 GmbH se instaló en Wessling (cerca de Munich, GER).  1992Laser 2000 U.K. Ltd., creado por Steven Wheeler y Dr. Helen Goldsmith, Northhampton (GB).  1992Creación de una oficina de ventas, Berlín por Dr. Christina Manzke (GER).  1996Creación de una oficina de ventas, Dresden por Gerold Simke (GER).  1998Laser 2000 S.A. BeNeLux creado por Philippe Bolle, Bruxelles (B).  1999Laser 2000 C.V. BeNeLux creado por Pieter Kramer y Freek van den Brand, Amsterdam (NL).  2001Creación de una oficina de ventas, Mönchengladbach por Michael Oellers (GER).  2003Laser 2000 AB, Suecia, creado por Richard Arbus, Norrköping (SWE).  2006Laser 2000 Iberia se instaló en Zaragoza, España.

4 4 Empleados y rentas de 2005 EmpresaEmpleadosRentas Alemania45 19 M € Francia 20 10 M € Gran-Bretaña155.8 M € Bélgica54.4 M € Países Bajos61.2 M € Suecia/Dinamarca10.5 M €

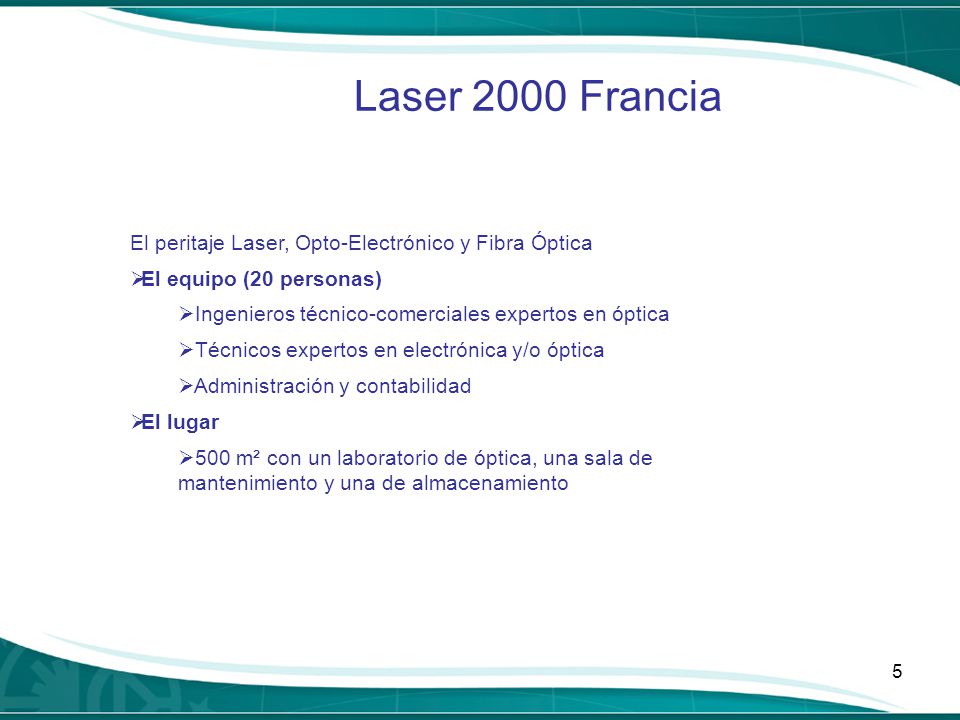

5 5 Laser 2000 Francia El peritaje Laser, Opto-Electrónico y Fibra Óptica  El equipo (20 personas)  Ingenieros técnico-comerciales expertos en óptica  Técnicos expertos en electrónica y/o óptica  Administración y contabilidad  El lugar  500 m² con un laboratorio de óptica, una sala de mantenimiento y una de almacenamiento

6 6 Laser 2000 - Servicio Postventa 5 personas que se preocupan de la satisfacción del cliente con :  Laboratorio de óptica para las formaciones, los análisis de viabilidad...  Sala de mantenimiento para pruebas, reparación y calibraje.  Stock para limitar el tiempo de espera.  Zona ESD

7 7 Índice – Fuentes Láseres  Fuentes láseres  Moduladores ópticos  Componentes Optomecánicos  Actuadores / Picomotores  Aisladores ópticos  Componentes ópticos  Componentes fibrados  Kit para formación  Programas de simulación  Seguridad láser

8 8 Fotónica Nuestros socios

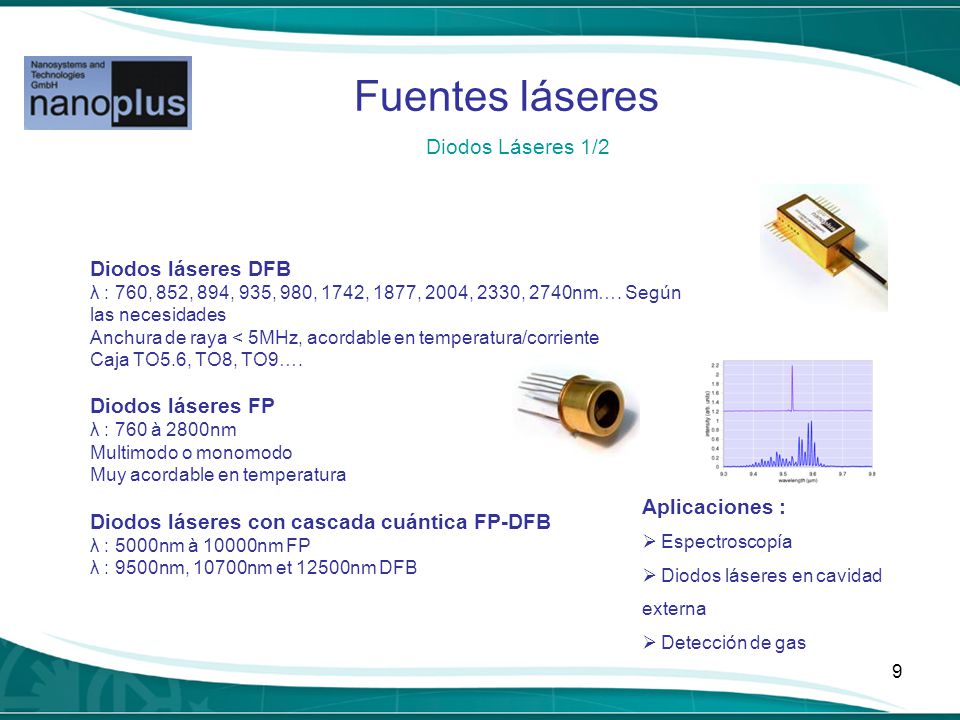

9 9 Fuentes láseres Diodos Láseres 1/2 Diodos láseres DFB λ : 760, 852, 894, 935, 980, 1742, 1877, 2004, 2330, 2740nm…. Según las necesidades Anchura de raya < 5MHz, acordable en temperatura/corriente Caja TO5.6, TO8, TO9…. Diodos láseres FP λ : 760 à 2800nm Multimodo o monomodo Muy acordable en temperatura Diodos láseres con cascada cuántica FP-DFB λ : 5000nm à 10000nm FP λ : 9500nm, 10700nm et 12500nm DFB Aplicaciones :  Espectroscopía  Diodos láseres en cavidad externa  Detección de gas

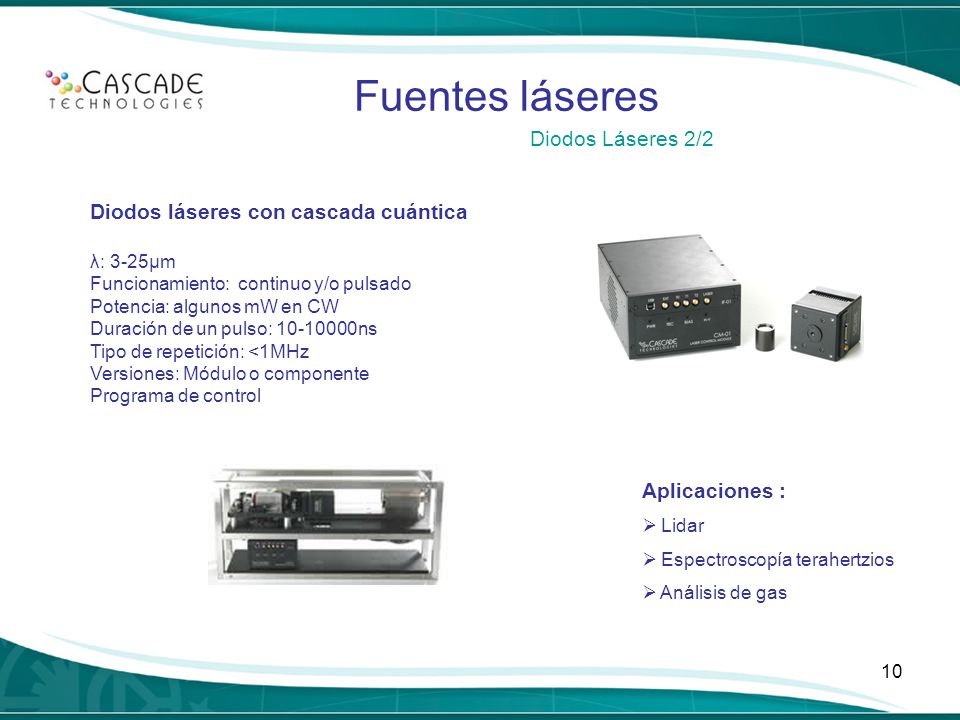

10 10 Fuentes láseres Diodos Láseres 2/2 Diodos láseres con cascada cuántica λ: 3-25µm Funcionamiento: continuo y/o pulsado Potencia: algunos mW en CW Duración de un pulso: 10-10000ns Tipo de repetición: <1MHz Versiones: Módulo o componente Programa de control Aplicaciones :  Lidar  Espectroscopía terahertzios  Análisis de gas

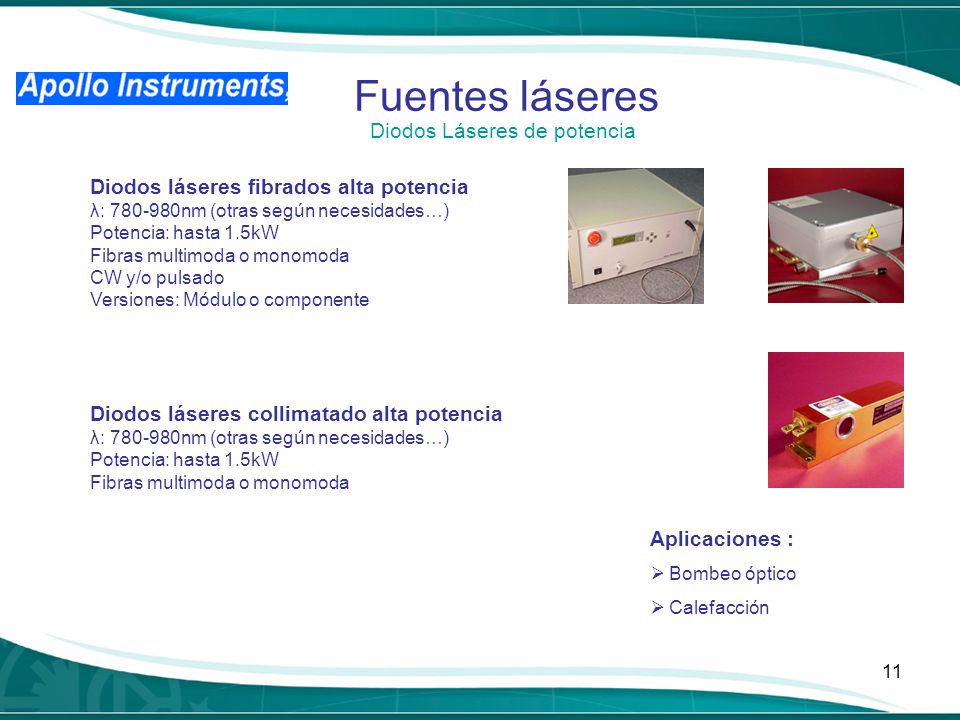

11 11 Fuentes láseres Diodos Láseres de potencia Diodos láseres fibrados alta potencia λ: 780-980nm (otras según necesidades…) Potencia: hasta 1.5kW Fibras multimoda o monomoda CW y/o pulsado Versiones: Módulo o componente Diodos láseres collimatado alta potencia λ: 780-980nm (otras según necesidades…) Potencia: hasta 1.5kW Fibras multimoda o monomoda Aplicaciones :  Bombeo óptico  Calefacción

12 12 Fuentes láseres Módulos de Diodos Láseres Módulos CW y/o modulables λ: 375-405-440nm & 635…1550nm Haces: colimatados, elípticos o círculos Modulación TTL o Analógico Acoplamiento: fibra óptica SM o MM Focalización ajustable Enfriamiento Peltier Módulos pulsados ns Aplicaciones :  Espectroscopía  Alineación  PIV  Visualización

13 13 Fuentes láseres Láseres sólidos DPSS IR Láseres Contínuos λ: 946, 1047, 1053, 1064, 1313, 1319, 1340nm TEM00 Potencia: de 1mW hasta 2,5W Versiones: multimodo o monomodo Láseres pulsados λ: 1047, 1053, 1064, 1313, 1319, 1340nm TEM00 Energía / pulso: hasta 0,3mJ y 20mJ Tipo de repetición: 500Hz-100kHz Aplicaciones :  Enfriamiento de átomos  Interferometría  Metrología

14 14 Fuentes láseres Láseres sólidos DPSS verde/amarillo Láseres Contínuos λ: 593, 561, 555, 542, 532, 527, 523nm TEM00 Potencia: de 1mW hasta 5W Versión: multimodo o monomodo Láseres Pulsados λ: 532nm Potencia media: de 2mW hasta 50mW Tipo de repetición: 500Hz hasta 100kHz Versión: multimodo o monomodo Aplicaciones :  Interferometría  Metrología  Espectroscopía

15 15 Fuentes láseres Láseres sólidos DPSS azul Láseres Contínuos λ: 460, 473, 477nm TEM00 Potencia: hasta 40mW Version: multimodo o monomodo Láseres Pulsados λ: 473, 477nm Potencia media: de 2mW hasta 15mW Tipo de repetición: 500Hz-100kHz Versión: multimodo o monomodo Aplicaciones :  Interferometría  Biotecnologías  Espectroscopía

16 16 Fuentes láseres Láseres sólidos DPSS UV Láseres Contínuos λ: 266nm Potencia: 20mW en Multimodo 10mW en Monomodo Anchura de raya: 0,005nm en Multimodo 0,001nm en Monomodo Láseres Pulsados ns λ: 262, 263, 266, 249, 251 & 355nm Tipo de repetición: hasta 100kHz Potencia media: de 0.1mW hasta 5W Aplicaciones :  Estereoliteografía  Biotecnologías  Espectroscopía

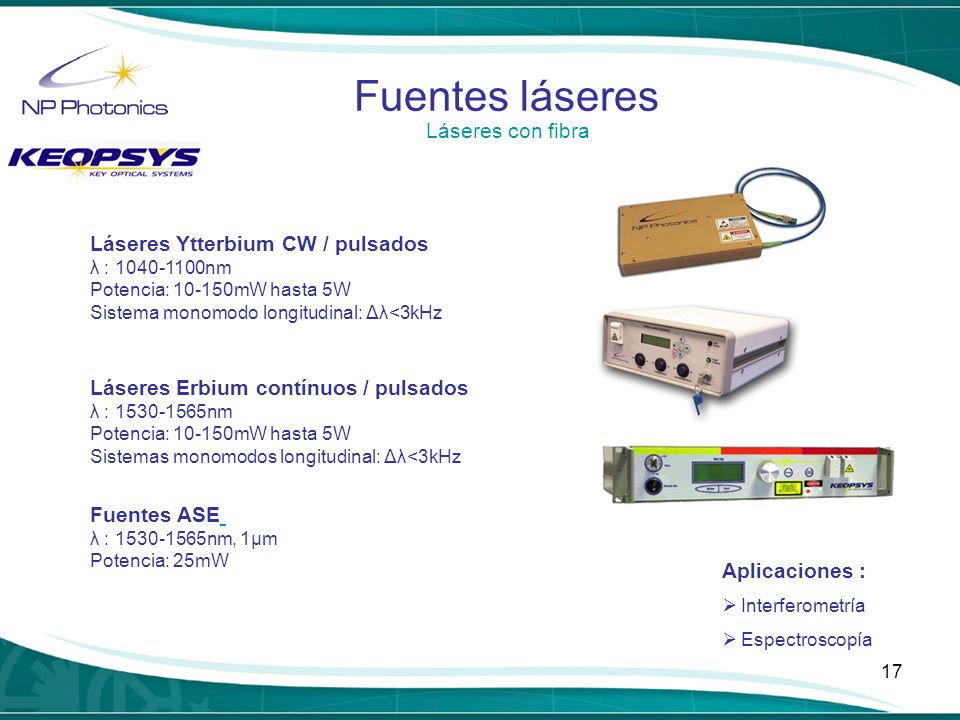

17 17 Fuentes láseres Láseres con fibra Láseres Ytterbium CW / pulsados λ : 1040-1100nm Potencia: 10-150mW hasta 5W Sistema monomodo longitudinal: Δλ<3kHz Láseres Erbium contínuos / pulsados λ : 1530-1565nm Potencia: 10-150mW hasta 5W Sistemas monomodos longitudinal: Δλ<3kHz Aplicaciones :  Interferometría  Espectroscopía Fuentes ASE λ : 1530-1565nm, 1µm Potencia: 25mW

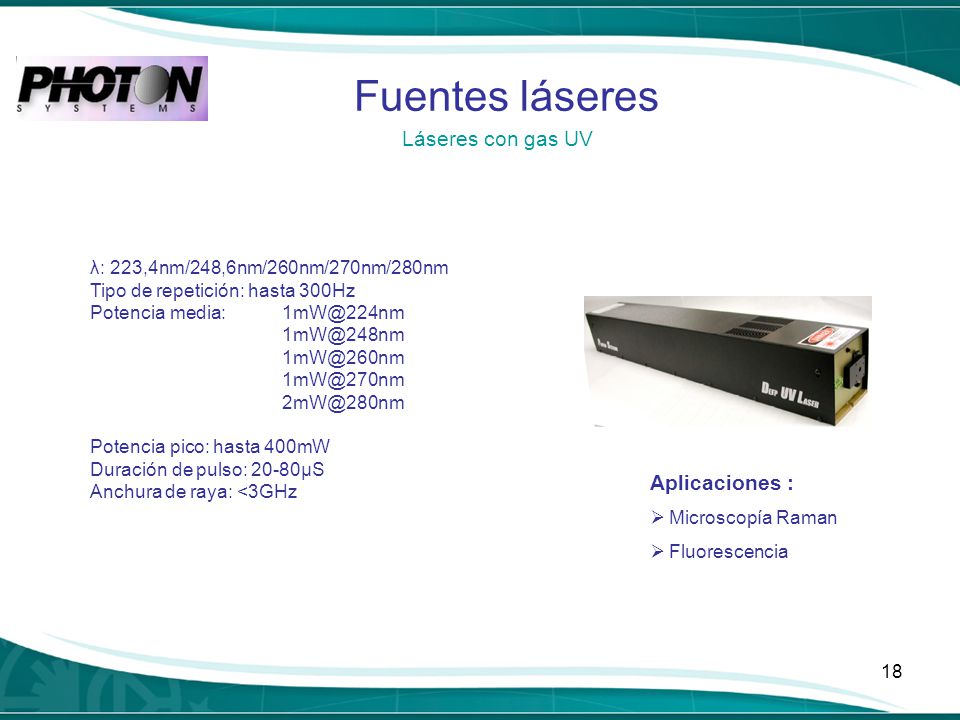

18 18 Fuentes láseres Láseres con gas UV λ: 223,4nm/248,6nm/260nm/270nm/280nm Tipo de repetición: hasta 300Hz Potencia media:1mW@224nm 1mW@248nm 1mW@260nm 1mW@270nm 2mW@280nm Potencia pico: hasta 400mW Duración de pulso: 20-80µS Anchura de raya: <3GHz Aplicaciones :  Microscopía Raman  Fluorescencia

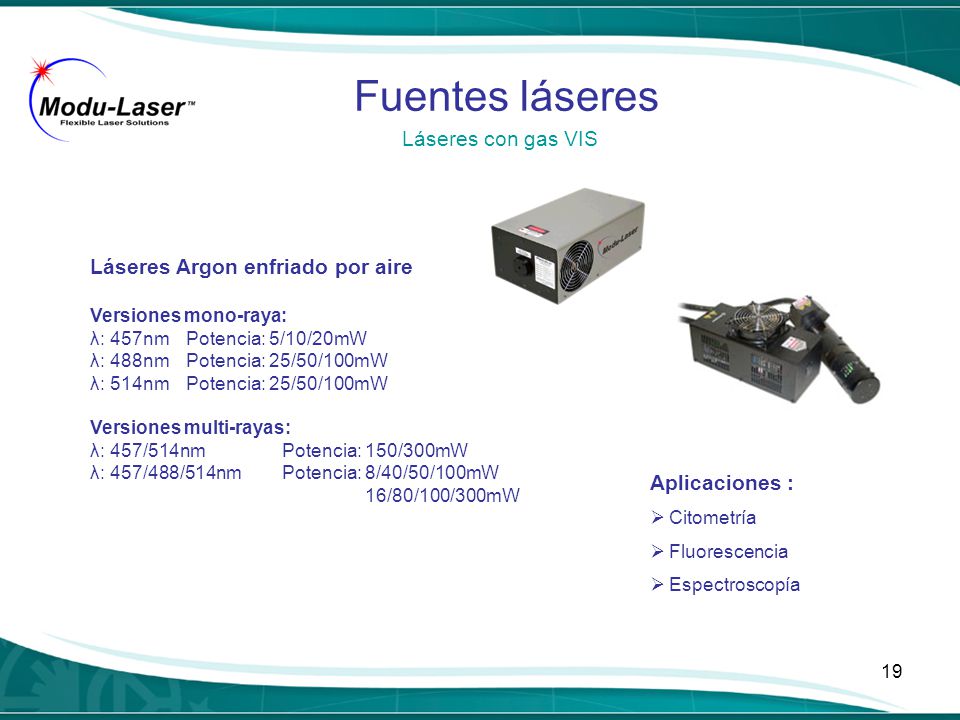

19 19 Fuentes láseres Láseres con gas VIS Láseres Argon enfriado por aire Versiones mono-raya: λ: 457nmPotencia: 5/10/20mW λ: 488nmPotencia: 25/50/100mW λ: 514nmPotencia: 25/50/100mW Versiones multi-rayas: λ: 457/514nmPotencia: 150/300mW λ: 457/488/514nm Potencia: 8/40/50/100mW 16/80/100/300mW Aplicaciones :  Citometría  Fluorescencia  Espectroscopía

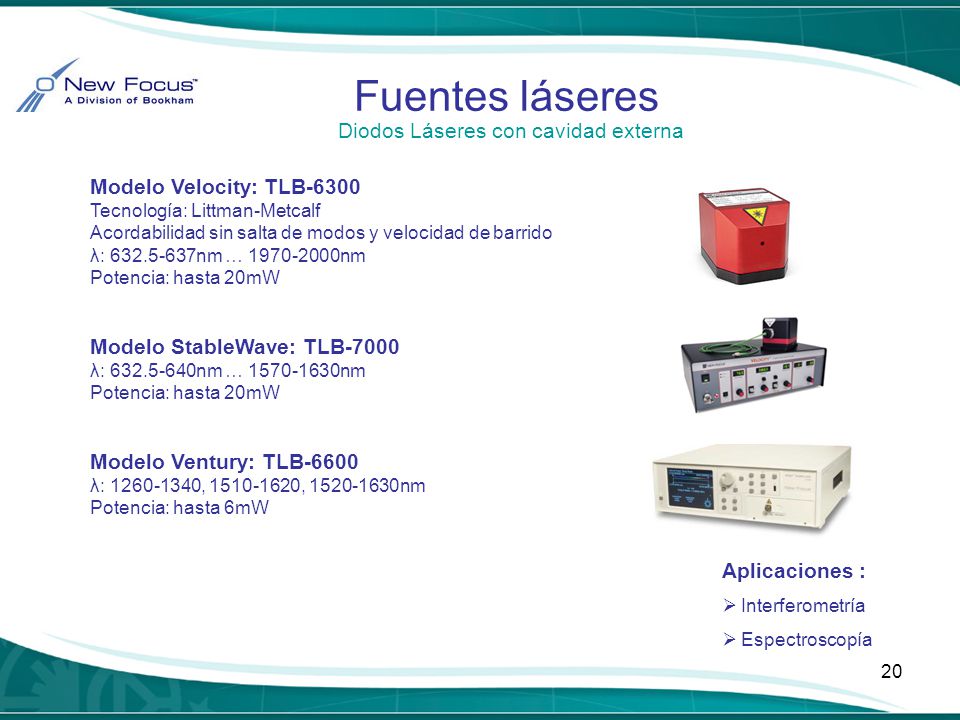

20 20 Fuentes láseres Diodos Láseres con cavidad externa Modelo Velocity: TLB-6300 Tecnología: Littman-Metcalf Acordabilidad sin salta de modos y velocidad de barrido λ: 632.5-637nm … 1970-2000nm Potencia: hasta 20mW Modelo StableWave: TLB-7000 λ: 632.5-640nm … 1570-1630nm Potencia: hasta 20mW Modelo Ventury: TLB-6600 λ: 1260-1340, 1510-1620, 1520-1630nm Potencia: hasta 6mW Aplicaciones :  Interferometría  Espectroscopía

21 21 Moduladores 1/3 Moduladores A/O Frecuencia: de 40MHz hasta 1600MHz λ: 200nm hasta 10,6µm Filtros acordables Shifters de frecuencia Q-Switchs y Mode Lockers Deflectores A/O Cavity dumpers Aplicaciones :  Modulación alta ritmo  Medida de frecuencia

22 22 Moduladores 2/3 Célula de Pockels Materiales: KDP, LiNBO 3, BBO Cristales: tratamiento « sol-gel » Ventanas: tratamiento AR Aperturas: 2,5 – 25mm Drivers alto ritmo 20kHz Modulador de amplitud λ: Vis: 500-900nm IR: 1.0-1.6µm Frecuencia: 0.01-200MHz Materiales: MgO:LiNbO 3, LiNBO 3 Tipos: Resonando o amplia banda Aplicaciones :  Extracción de pulsos  Modulación alto ritmo

23 23 Moduladores 3/3 Modulador de fase λ: Vis: 500-900nm IR: 1.0-1.6µm Frecuencia: 0.01-200MHz Materiales: MgO:LiNbO 3 Tipos: Resonando o amplia banda Alimentación y amplificadores Modulador mecánico Frecuencia: 4Hz hasta 6,4KHz Ruedas:2 raja, 7/5 raja, 42/30 raja, 60 raja Aplicaciones :  Espectroscopía  Modulación alto ritmo

24 24 Componentes Optomecánicos Actuadores Alineación de fibra Monturas filtros / lentes Monturas mecánicas Monturas ópticas Translaciones Mesas ópticas / Breadboard

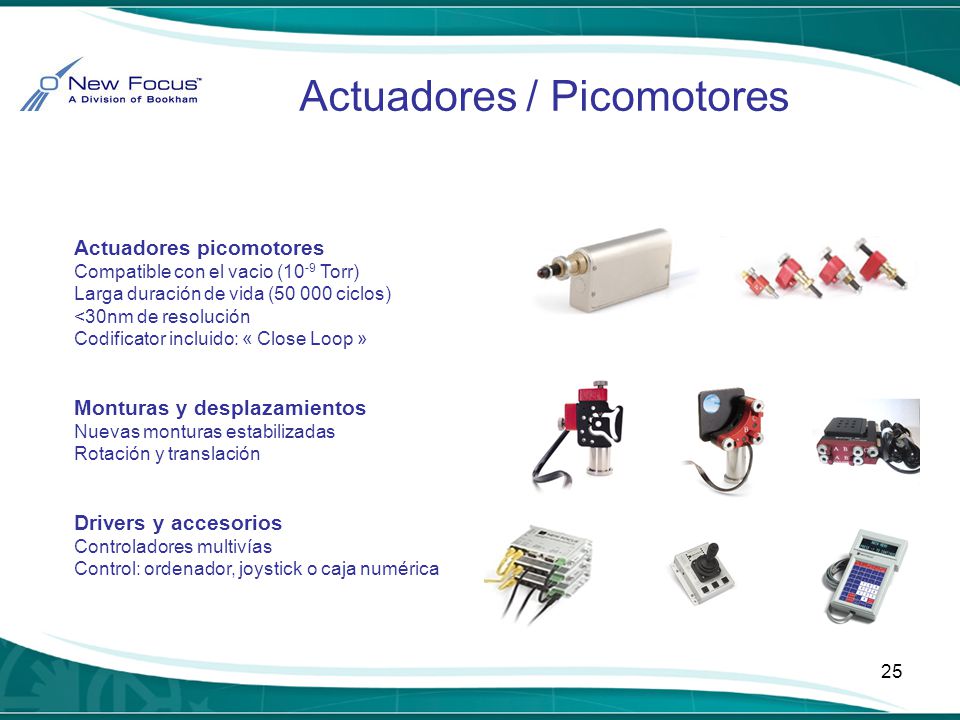

25 25 Actuadores picomotores Compatible con el vacio (10 -9 Torr) Larga duración de vida (50 000 ciclos) <30nm de resolución Codificator incluido: « Close Loop » Monturas y desplazamientos Nuevas monturas estabilizadas Rotación y translación Drivers y accesorios Controladores multivías Control: ordenador, joystick o caja numérica Actuadores / Picomotores

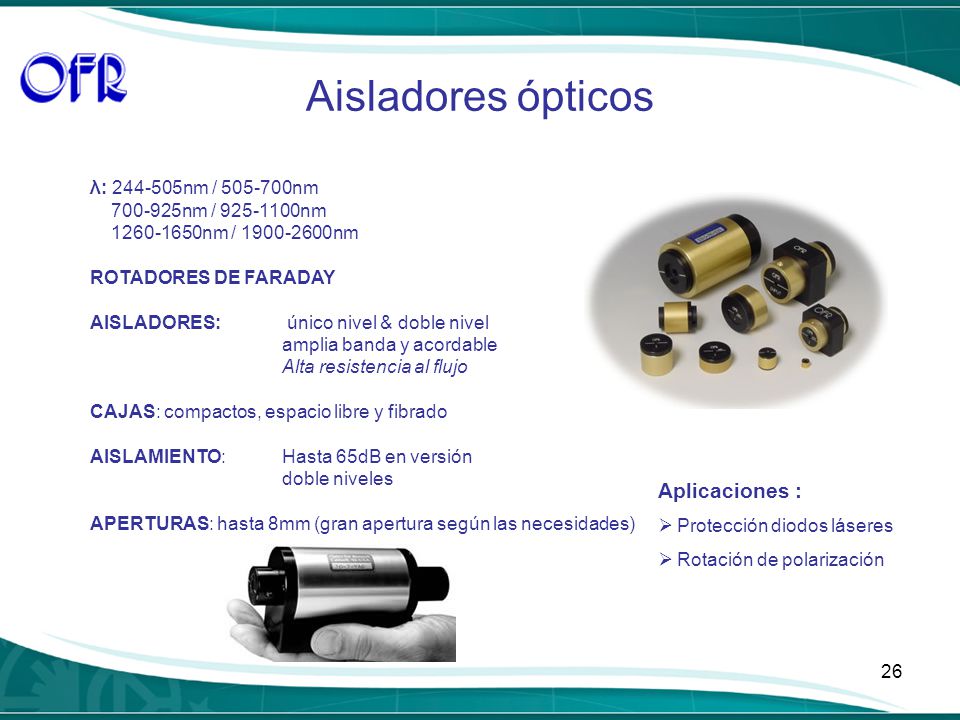

26 26 Aisladores ópticos λ: 244-505nm / 505-700nm 700-925nm / 925-1100nm 1260-1650nm / 1900-2600nm ROTADORES DE FARADAY AISLADORES: único nivel & doble nivel amplia banda y acordable Alta resistencia al flujo CAJAS: compactos, espacio libre y fibrado AISLAMIENTO:Hasta 65dB en versión doble niveles APERTURAS: hasta 8mm (gran apertura según las necesidades) Aplicaciones :  Protección diodos láseres  Rotación de polarización

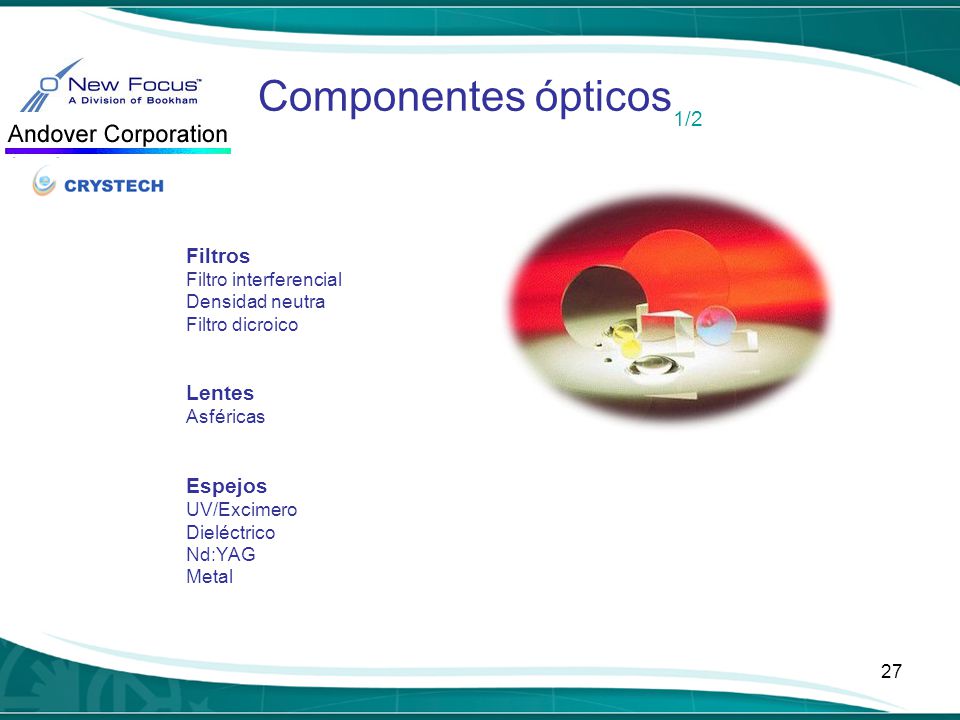

27 27 Componentes ópticos 1/2 Filtros Filtro interferencial Densidad neutra Filtro dicroico Lentes Asféricas Espejos UV/Excimero Dieléctrico Nd:YAG Metal

28 28 Componentes ópticos 2/2 Polarizadores Cubos polarizadores Glan-Thomson Objetivos de Microscopios Engorde: x3, x5, x10, x15, x20, x40 Tratamientos: UV, YAG Alta potencia y A/R Cristales No lineal: PPLN, BBO, LBO, KDP, … Modulos doblaje de frecuencia IR: ZnGeP Electro-óptico: LiNBO 3

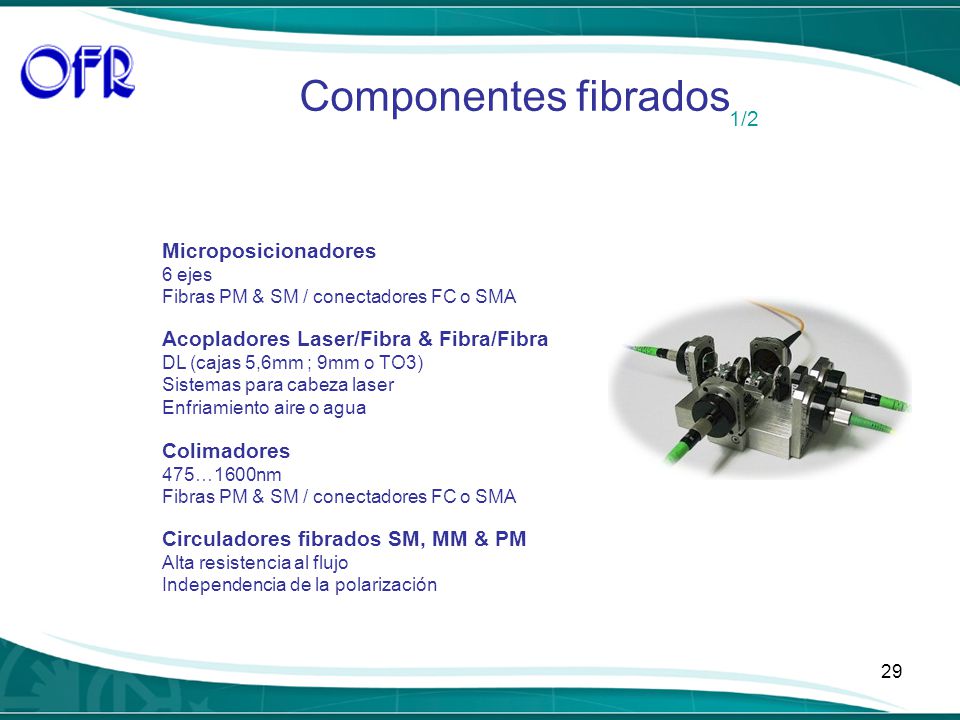

29 29 Componentes fibrados 1/2 Microposicionadores 6 ejes Fibras PM & SM / conectadores FC o SMA Acopladores Laser/Fibra & Fibra/Fibra DL (cajas 5,6mm ; 9mm o TO3) Sistemas para cabeza laser Enfriamiento aire o agua Colimadores 475…1600nm Fibras PM & SM / conectadores FC o SMA Circuladores fibrados SM, MM & PM Alta resistencia al flujo Independencia de la polarización

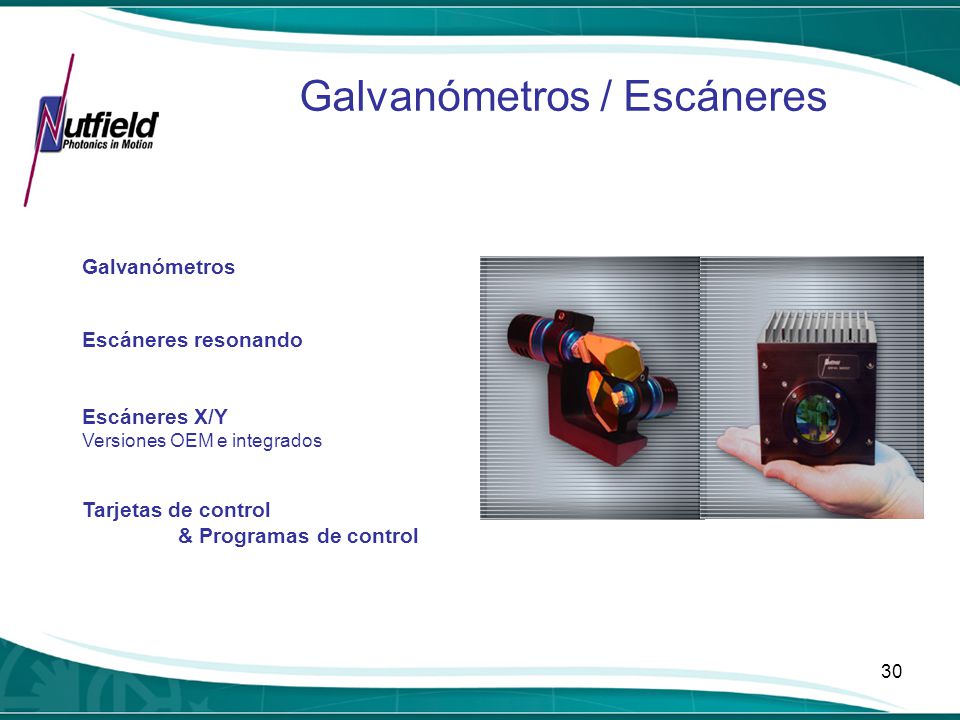

30 30 Galvanómetros Escáneres resonando Escáneres X/Y Versiones OEM e integrados Tarjetas de control & Programas de control Galvanómetros / Escáneres

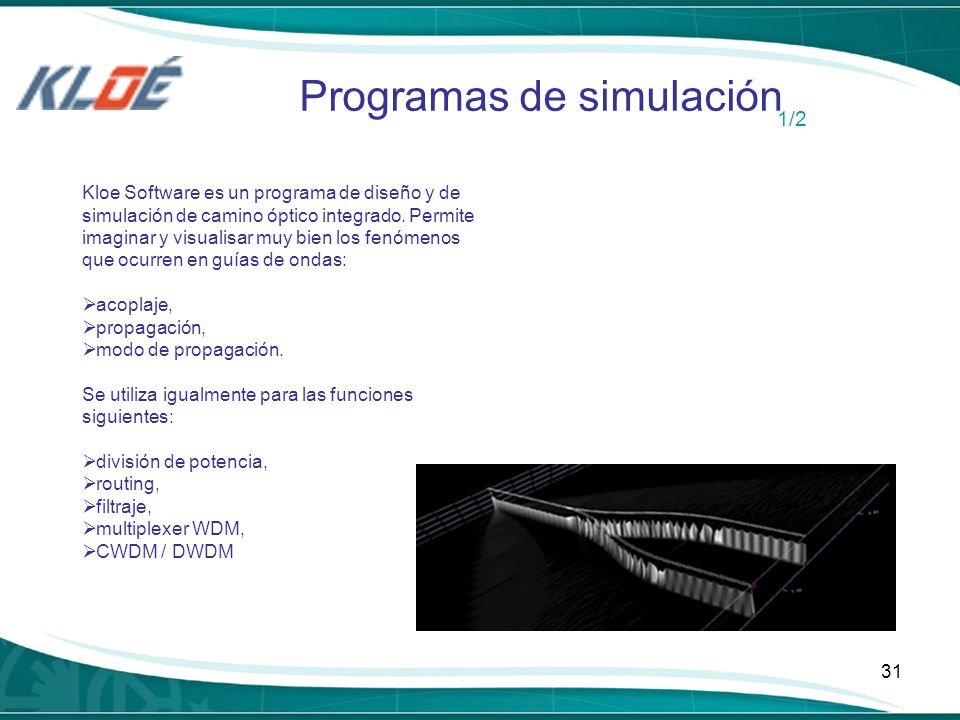

31 31 Programas de simulación 1/2 Kloe Software es un programa de diseño y de simulación de camino óptico integrado. Permite imaginar y visualisar muy bien los fenómenos que ocurren en guías de ondas:  acoplaje,  propagación,  modo de propagación. Se utiliza igualmente para las funciones siguientes:  división de potencia,  routing,  filtraje,  multiplexer WDM,  CWDM / DWDM

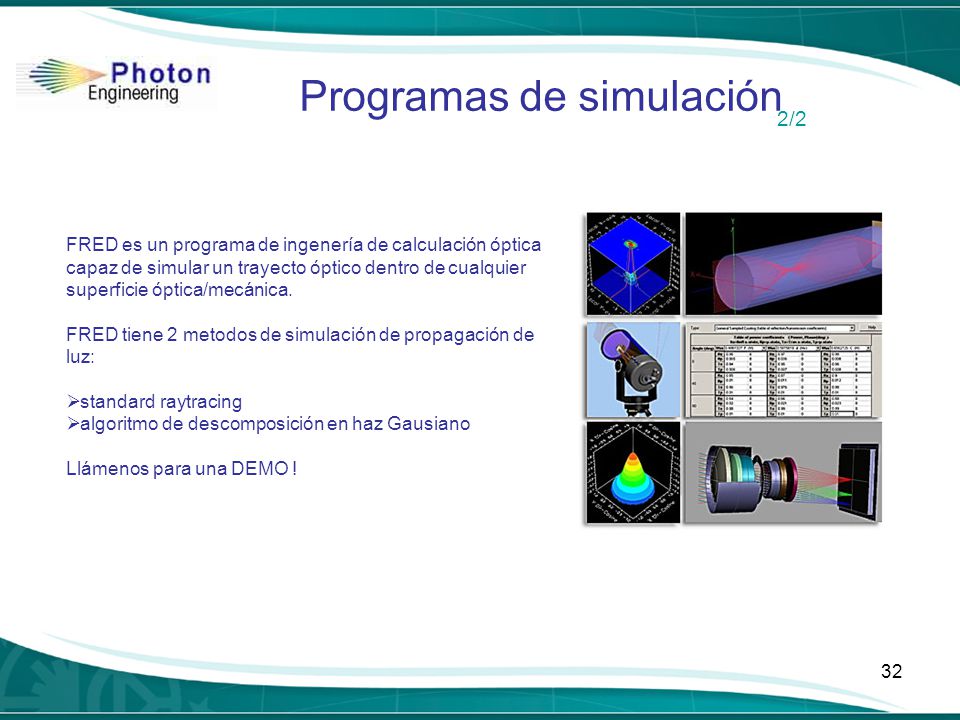

32 32 Programas de simulación 2/2 FRED es un programa de ingenería de calculación óptica capaz de simular un trayecto óptico dentro de cualquier superficie óptica/mecánica. FRED tiene 2 metodos de simulación de propagación de luz:  standard raytracing  algoritmo de descomposición en haz Gausiano Llámenos para una DEMO !

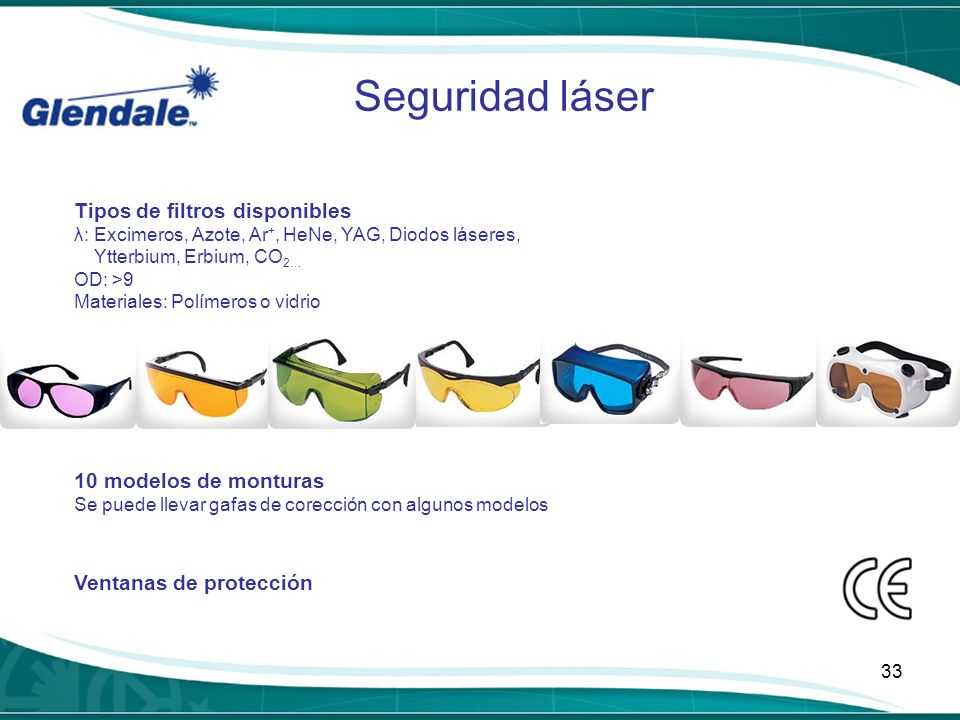

33 33 10 modelos de monturas Se puede llevar gafas de corección con algunos modelos Tipos de filtros disponibles λ: Excimeros, Azote, Ar +, HeNe, YAG, Diodos láseres, Ytterbium, Erbium, CO 2… OD: >9 Materiales: Polímeros o vidrio Ventanas de protección Seguridad láser

34 34 Índice - Instrumentación  Electrónica de control y de medida  Medidores de potencia y de energía  Detectores rápidos  Analizador de haces  Esferas integrantes  Contador de fotones  Espectropía  Cámara alta resolución enfriada  Cámara InfraRojo  Visualización InfraRojo

35 35 CLUSTER LTD Instrumentación

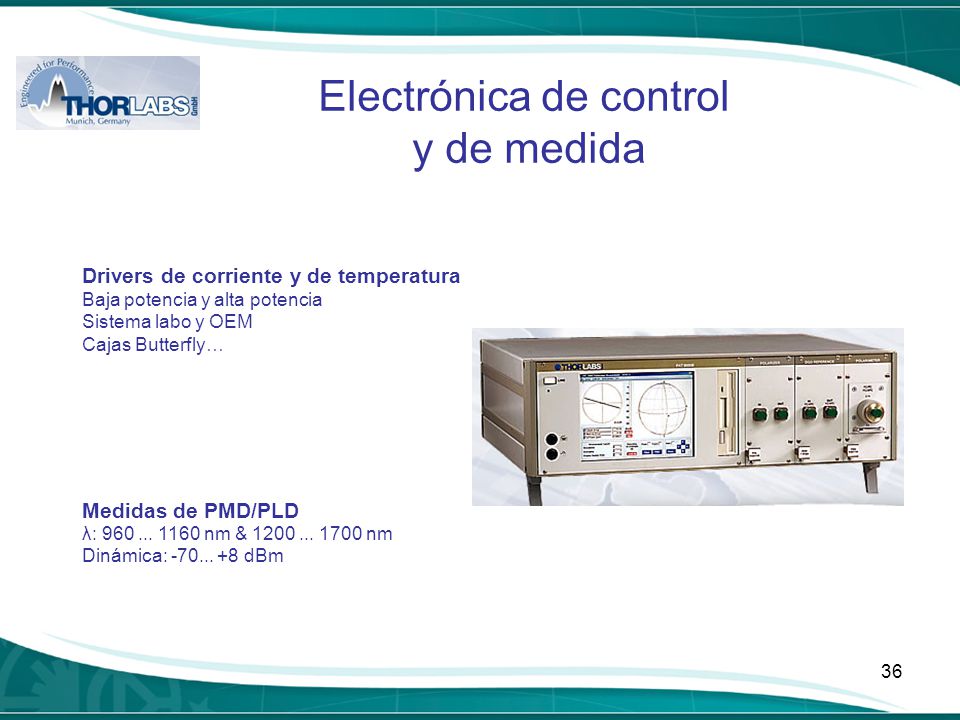

36 36 Electrónica de control y de medida Drivers de corriente y de temperatura Baja potencia y alta potencia Sistema labo y OEM Cajas Butterfly… Medidas de PMD/PLD λ: 960... 1160 nm & 1200... 1700 nm Dinámica: -70... +8 dBm

37 37 Calorímetros Superficie: 5mm à 200mm Potencia media: 100µW hasta 10KW Detectores fotodiodos Superficie: 7,9mm Potencia media: 100ηW hasta 30mW Monitores Módulo con una entrada y doble entrada Detectores piroeléctricos Superficie: 7mm hasta 50mm Potencia media: hasta 10W Medidores de potencia / energía

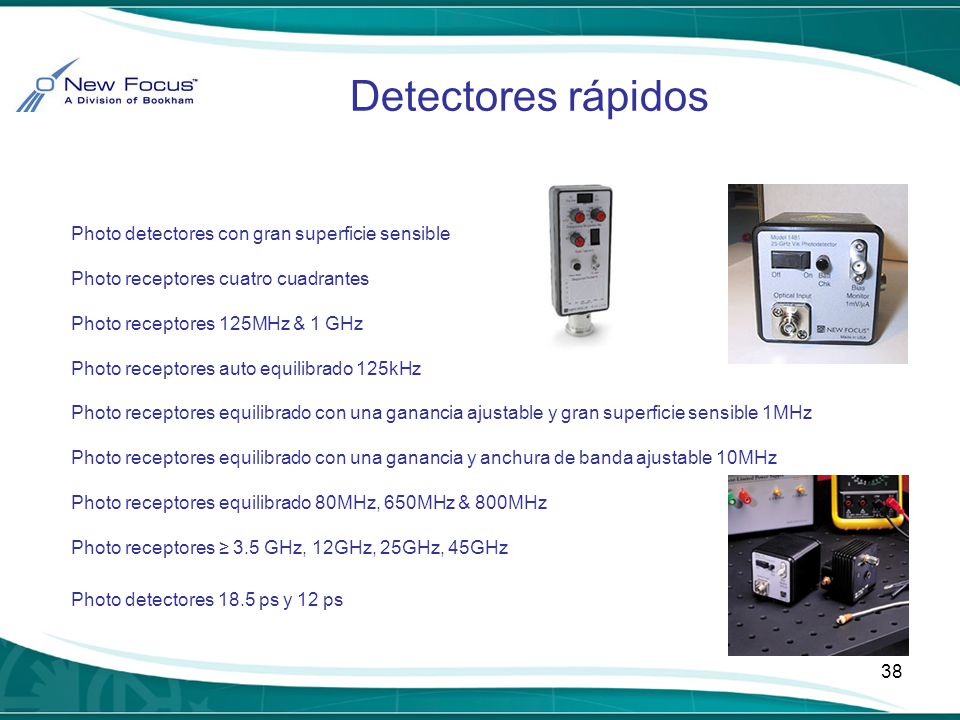

38 38 Photo detectores con gran superficie sensible Photo receptores cuatro cuadrantes Photo receptores 125MHz & 1 GHz Photo receptores auto equilibrado 125kHz Photo receptores equilibrado con una ganancia ajustable y gran superficie sensible 1MHz Photo receptores equilibrado con una ganancia y anchura de banda ajustable 10MHz Photo receptores equilibrado 80MHz, 650MHz & 800MHz Photo receptores ≥ 3.5 GHz, 12GHz, 25GHz, 45GHz Photo detectores 18.5 ps y 12 ps Detectores rápidos

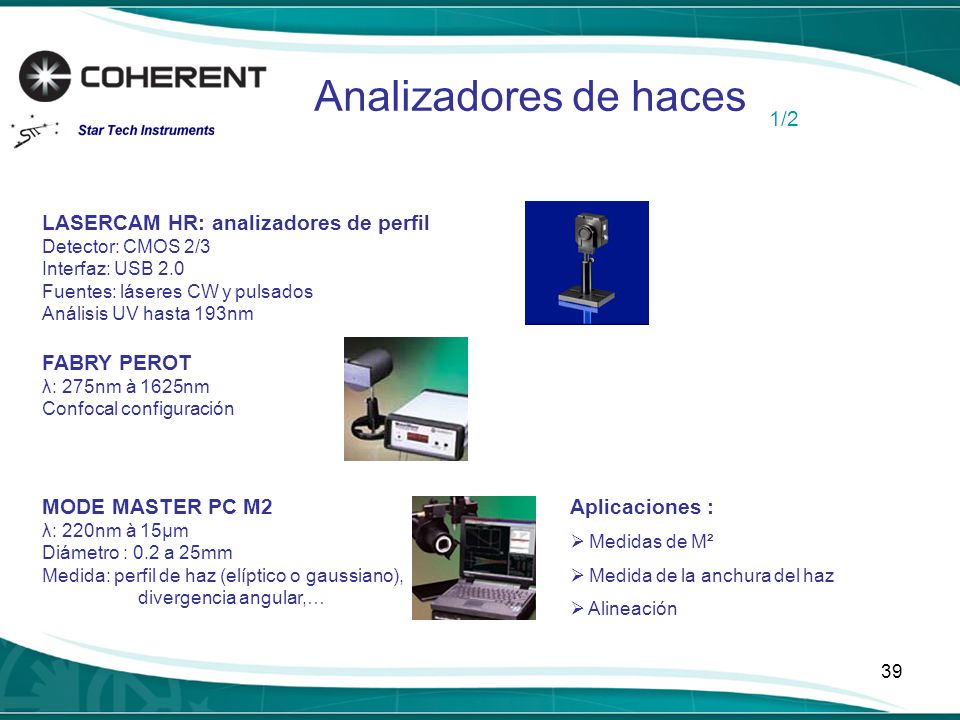

39 39 FABRY PEROT λ: 275nm à 1625nm Confocal configuración MODE MASTER PC M2 λ: 220nm à 15µm Diámetro : 0.2 a 25mm Medida: perfil de haz (elíptico o gaussiano), divergencia angular,… LASERCAM HR: analizadores de perfil Detector: CMOS 2/3 Interfaz: USB 2.0 Fuentes: láseres CW y pulsados Análisis UV hasta 193nm Analizadores de haces 1/2 Aplicaciones :  Medidas de M²  Medida de la anchura del haz  Alineación

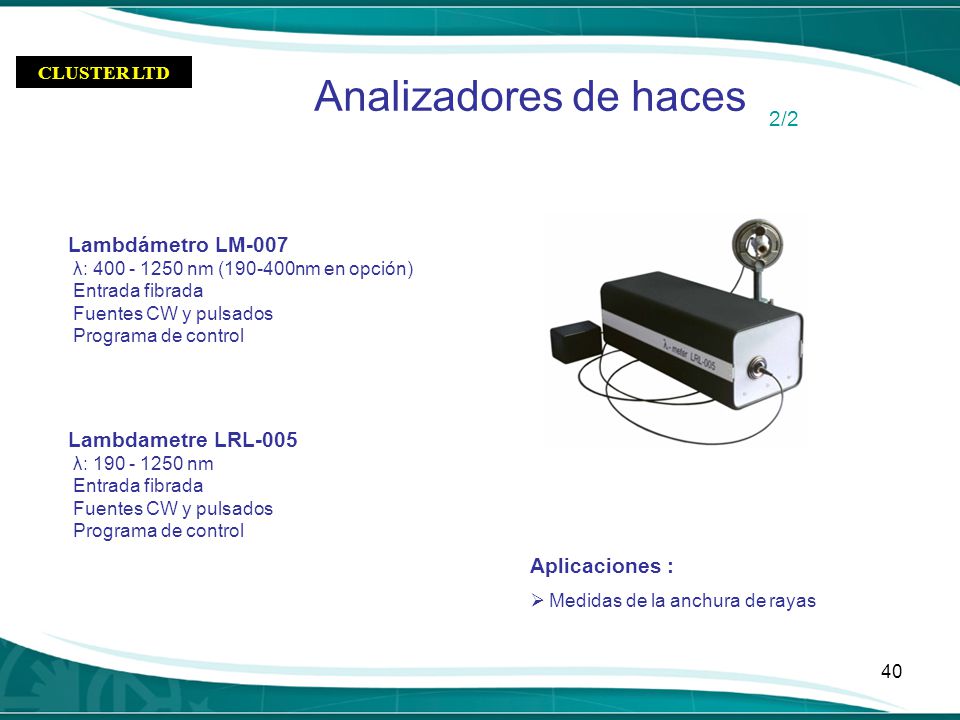

40 40 Analizadores de haces 2/2 Lambdámetro LM-007 λ: 400 - 1250 nm (190-400nm en opción) Entrada fibrada Fuentes CW y pulsados Programa de control CLUSTER LTD Lambdametre LRL-005 λ: 190 - 1250 nm Entrada fibrada Fuentes CW y pulsados Programa de control Aplicaciones :  Medidas de la anchura de rayas

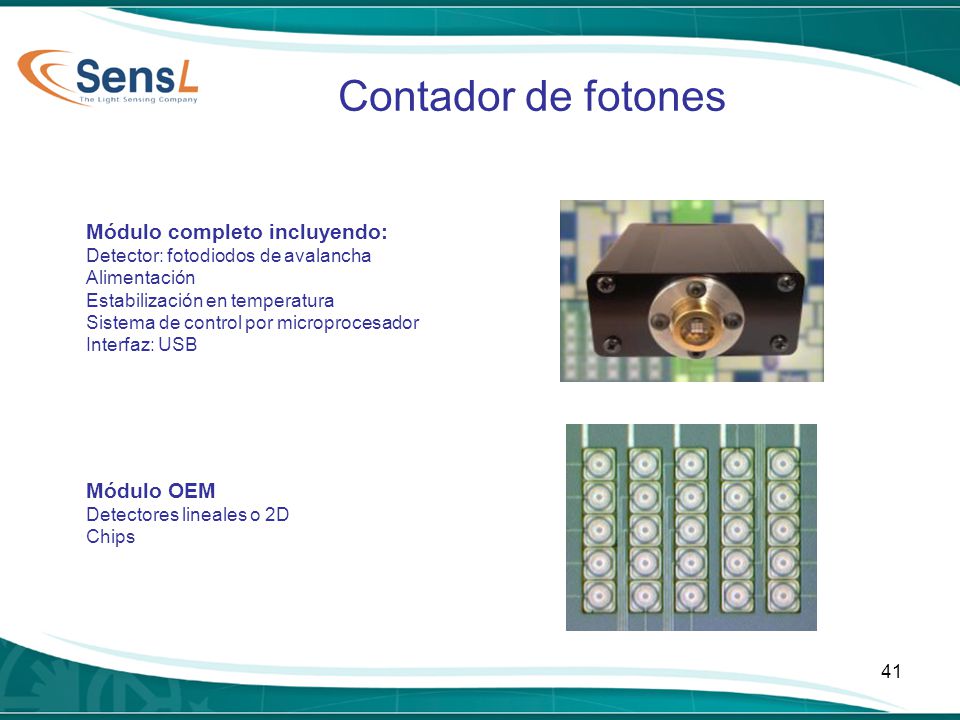

41 41 Módulo completo incluyendo: Detector: fotodiodos de avalancha Alimentación Estabilización en temperatura Sistema de control por microprocesador Interfaz: USB Módulo OEM Detectores lineales o 2D Chips Contador de fotones

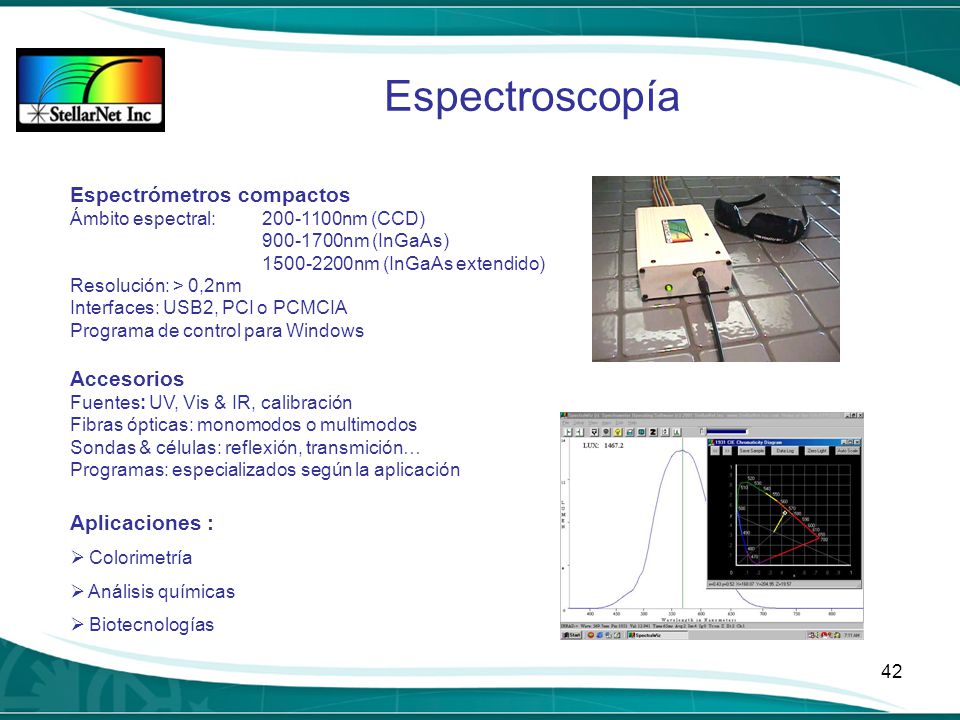

42 42 Espectrómetros compactos Ámbito espectral: 200-1100nm (CCD) 900-1700nm (InGaAs) 1500-2200nm (InGaAs extendido) Resolución: > 0,2nm Interfaces: USB2, PCI o PCMCIA Programa de control para Windows Accesorios Fuentes: UV, Vis & IR, calibración Fibras ópticas: monomodos o multimodos Sondas & células: reflexión, transmición… Programas: especializados según la aplicación Espectroscopía Aplicaciones :  Colorimetría  Análisis químicas  Biotecnologías

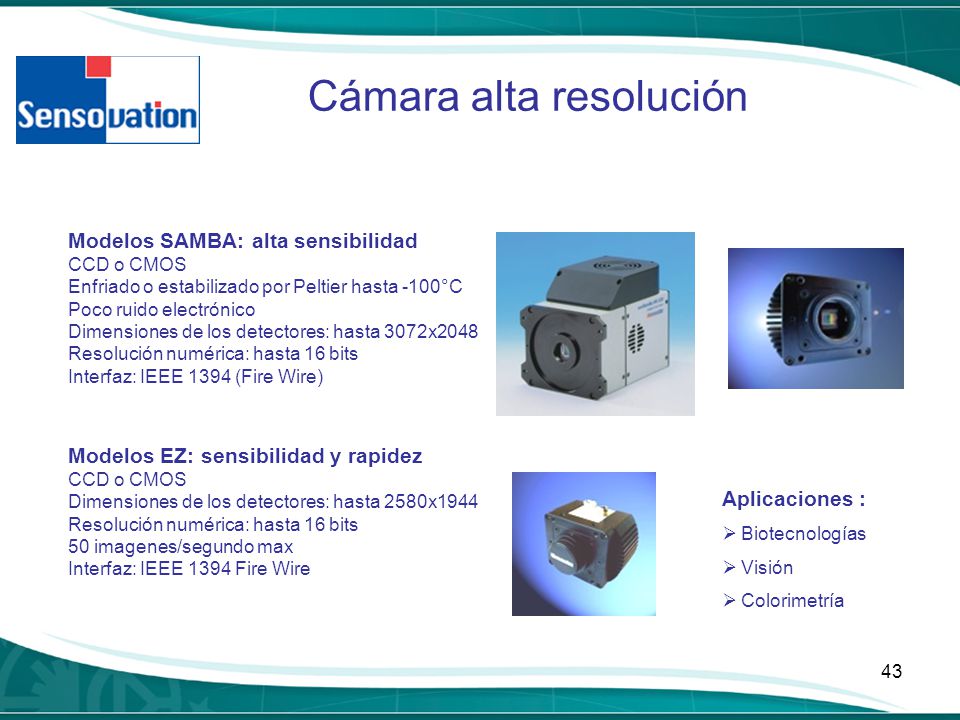

43 43 Modelos SAMBA: alta sensibilidad CCD o CMOS Enfriado o estabilizado por Peltier hasta -100°C Poco ruido electrónico Dimensiones de los detectores: hasta 3072x2048 Resolución numérica: hasta 16 bits Interfaz: IEEE 1394 (Fire Wire) Modelos EZ: sensibilidad y rapidez CCD o CMOS Dimensiones de los detectores: hasta 2580x1944 Resolución numérica: hasta 16 bits 50 imagenes/segundo max Interfaz: IEEE 1394 Fire Wire Cámara alta resolución Aplicaciones :  Biotecnologías  Visión  Colorimetría

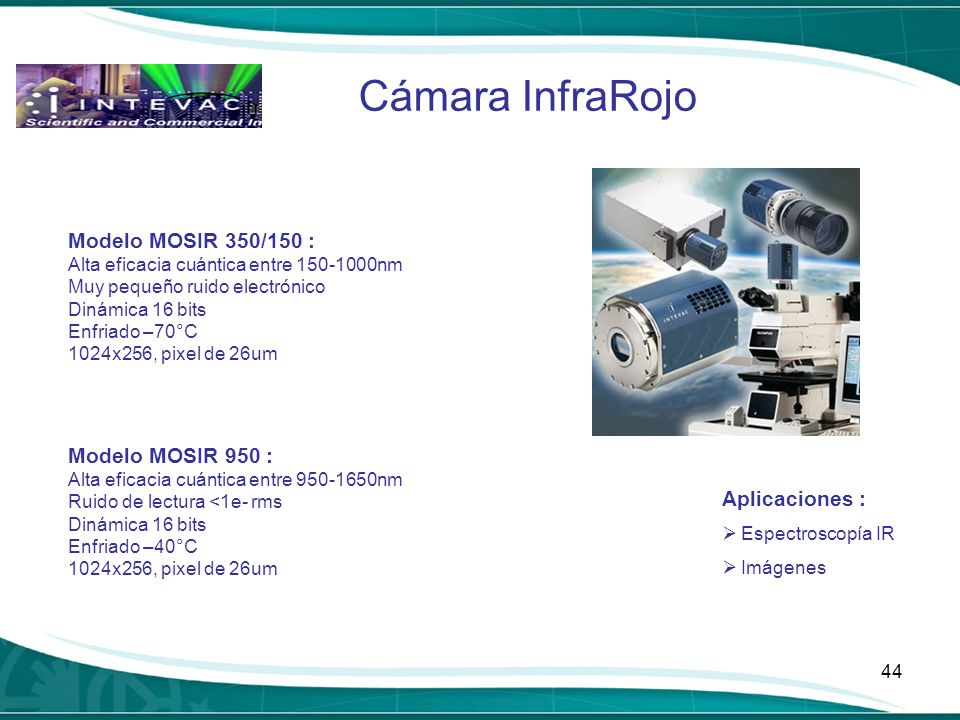

44 44 Modelo MOSIR 350/150 : Alta eficacia cuántica entre 150-1000nm Muy pequeño ruido electrónico Dinámica 16 bits Enfriado –70°C 1024x256, pixel de 26um Modelo MOSIR 950 : Alta eficacia cuántica entre 950-1650nm Ruido de lectura <1e- rms Dinámica 16 bits Enfriado –40°C 1024x256, pixel de 26um Cámara InfraRojo Aplicaciones :  Espectroscopía IR  Imágenes

45 45 Tarjetas de visualización λ: 190…1725nm Superficie útil: 2"x2" & 4"x5" Visualisadores UV-IR λ: 180…1550nm Sistemas de visualización y de iluminación Cámaras IR con monitores Visualización IR

46 46 Parc d'affaires 3, rue de la Plaine 78860 St Nom La Bretèche Tel : +33 1 30 80 00 60 Fax: +33 1 30 80 00 40 http://www.laser2000.fr LASER 2000 SAS LASER 2000 SAS
