1 Fundamentos Construcción
LAN UNIDAD 6

2 Cableado estructurado
Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se deben hacer en cumplimiento de estándares para que califiquen como cableado estructurado. El apego de las instalaciones de cableado estructurado a estándares trae consigo los beneficios de independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación, capacidad de crecimiento y facilidad de administración. El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE No obstante, también puede tratarse de fibra óptica o cable coaxial. Descripción El tendido de cable para una red de área local tiene cierta complejidad cuando se trata de cubrir áreas extensas tales como un edificio de varias plantas. En este sentido hay que tener en cuenta las limitaciones de diseño que impone la tecnología de red de área local que se desea implantar: • La segmentación del tráfico de red. • La longitud máxima de cada segmento de red. • La presencia de interferencias electromagnéticas. • La necesidad de redes locales virtuales. • Etc. Cableado estructurado

3 Estándares Vigentes Cableado
6.3 Estándares Vigentes de Cableado TIA-526–7 “Measurement of Optical Power Loss of Installed Single-Mode Fiber Cable Plant “– OFSTP-7 - (February 2002) TIA-526–14-A Optical Power Loss Measurements of Installed Multimode Fiber Cable Plant – OFSTP-14 - (August 1998) ANSI/TIA/EIA-568-B.1 de Alambrado de Telecomunicaciones para Edificios Comerciales, Parte 1: Requerimientos Generales, mayo 2001. Adenda ANSI/TIA/EIA-568-B.1–1−2001, Adenda 1, Radio de Curvatura Mínimo para Cables de 4 Pares UTP y ScTP, julio, TIA/EIA-568-B.1–2 Commercial Building Telecommunications Cabling Standard Part 1: General Requirements Addendum 2 – Grounding and Bonding Requirements for Screened Balanced Twisted-Pair Horizontal

4 Diseño Documentacion Redes
PUNTOS PARA DOCUMENTAR LA CONSTRUCCION DE UNA RED La siguiente lista incluye parte de la documentación que debe generarse durante la construcción de la red: • Diario de ingeniería • Topología lógica • Topología física • Plan de distribución • Matrices de solución de problemas • Tomas rotuladas • Tendidos de cable rotulados • Resumen del tendido de cables y tomas • Resumen de dispositivos, direcciones MAC y direcciones IP Quizás, la parte más importante del proceso de construccion de red sea el diseño, de acuerdo con los estándares industriales de ANSI/EIA/TIA e ISO/IEC. Una de las primeras decisiones que debe tomar al planificar una red es la colocación del/de los centro(s) de cableado, - ya que es allí donde deberá instalar la mayoría de los cables y los dispositivos de networking. La decisión más importante es la selección del (de los)servicio(s) de distribución principal(MDF).

5 Seguridad Fisica Redes
También los invito a aportar material a los mas de 30,000 temas que constituyen las 30 carreras profesionales que se imparten en los Institutos Tecnológicos de Mexico y se encuentran en este sitio. es un esfuerzo personal y de muchos amigos de MEXICO y el Mundo Hispano por devolver algo de lo mucho que hemos recibido en el proceso de la educacion superior, saludos Prof Lauro Soto, Ensenada, BC, Mexico PARA EMPEZAR SOLO USAR OPCION edit ABAJO Y EMPIEZA A CONSTRUIR , SALUDOS Y MUCHAS GRACIAS

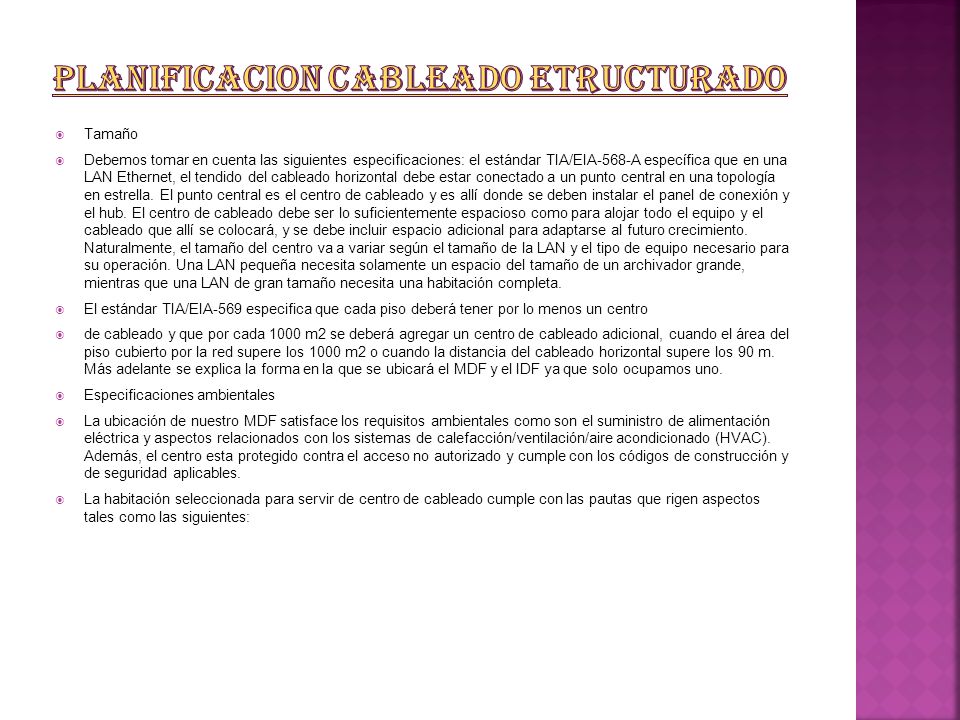

6 Planificacion Cableado Etructurado
Tamaño Debemos tomar en cuenta las siguientes especificaciones: el estándar TIA/EIA-568-A específica que en una LAN Ethernet, el tendido del cableado horizontal debe estar conectado a un punto central en una topología en estrella. El punto central es el centro de cableado y es allí donde se deben instalar el panel de conexión y el hub. El centro de cableado debe ser lo suficientemente espacioso como para alojar todo el equipo y el cableado que allí se colocará, y se debe incluir espacio adicional para adaptarse al futuro crecimiento. Naturalmente, el tamaño del centro va a variar según el tamaño de la LAN y el tipo de equipo necesario para su operación. Una LAN pequeña necesita solamente un espacio del tamaño de un archivador grande, mientras que una LAN de gran tamaño necesita una habitación completa. El estándar TIA/EIA-569 especifica que cada piso deberá tener por lo menos un centro de cableado y que por cada 1000 m2 se deberá agregar un centro de cableado adicional, cuando el área del piso cubierto por la red supere los 1000 m2 o cuando la distancia del cableado horizontal supere los 90 m. Más adelante se explica la forma en la que se ubicará el MDF y el IDF ya que solo ocupamos uno. Especificaciones ambientales La ubicación de nuestro MDF satisface los requisitos ambientales como son el suministro de alimentación eléctrica y aspectos relacionados con los sistemas de calefacción/ventilación/aire acondicionado (HVAC). Además, el centro esta protegido contra el acceso no autorizado y cumple con los códigos de construcción y de seguridad aplicables. La habitación seleccionada para servir de centro de cableado cumple con las pautas que rigen aspectos tales como las siguientes:

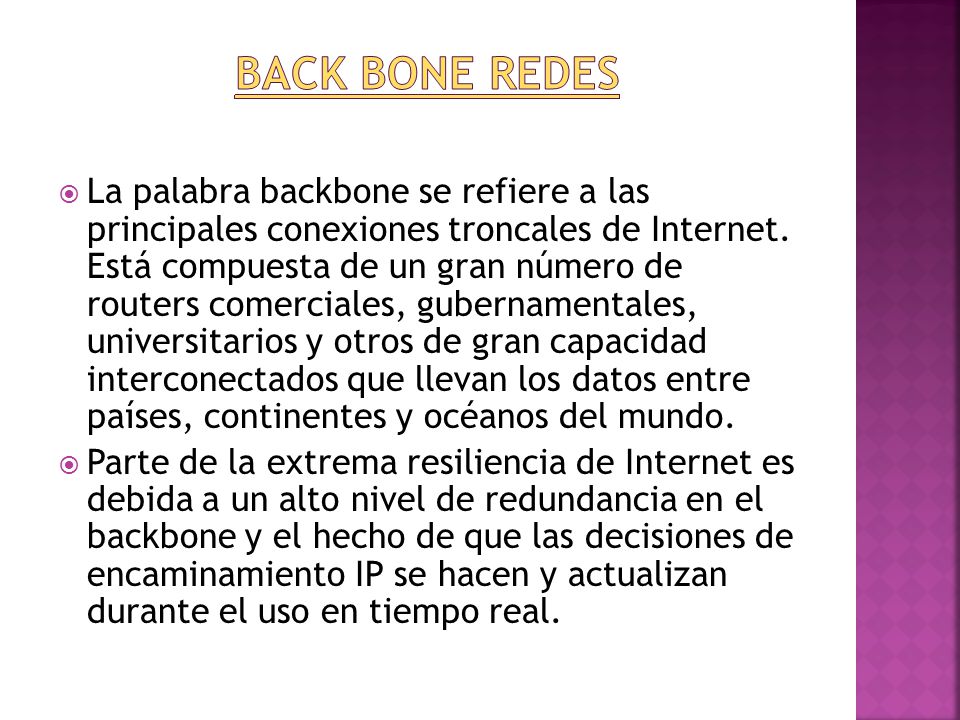

7 Back Bone Redes La palabra backbone se refiere a las principales conexiones troncales de Internet. Está compuesta de un gran número de routers comerciales, gubernamentales, universitarios y otros de gran capacidad interconectados que llevan los datos entre países, continentes y océanos del mundo. Parte de la extrema resiliencia de Internet es debida a un alto nivel de redundancia en el backbone y el hecho de que las decisiones de encaminamiento IP se hacen y actualizan durante el uso en tiempo real.

8 Cableado Horizontal Cableado horizontal o “de planta”
En cada planta se instalan las rosetas (terminaciones de los cables) que sean necesarias en cada dependencia. De estas rosetas parten los cables que se tienden por el falso suelo (o por el falso techo) de la planta. Todos los cables se concentran en el denominado armario de distribución de planta. Se trata de un bastidor donde se realizan las conexiones eléctricas (o “empalmes”) de unos cables con otros. En algunos casos, según el diseño que requiera la red, puede tratarse de un elemento activo o pasivo de comunicaciones, es decir, un hub o un switch. En cualquier caso, este armario concentra todos los cables procedentes de una misma planta. ITS ZAPOTLANEJO Este subsistema comprende el conjunto de medios de transmisión (cables, fibras, coaxiales, etc.) que unen los puntos de distribución de planta con el conector o conectores del puesto de trabajo. Ésta es una de las partes más importantes a la hora del diseño debido a la distribución de los puntos de conexión en la planta, que no se parece a una red convencional en lo más mínimo.
