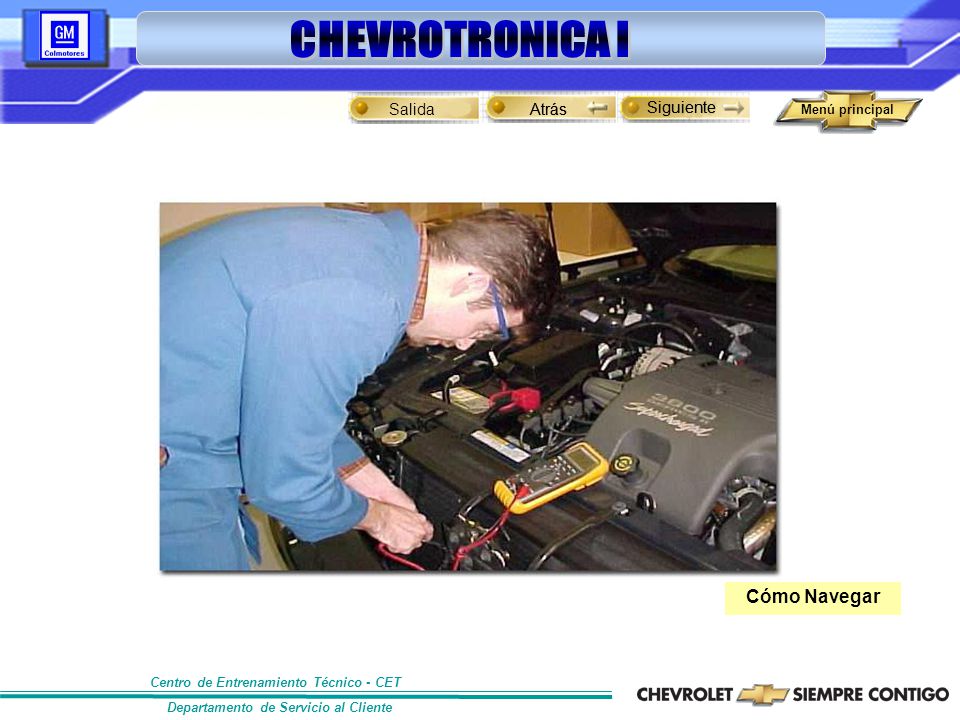

1 Atrás Siguiente Cómo Navegar

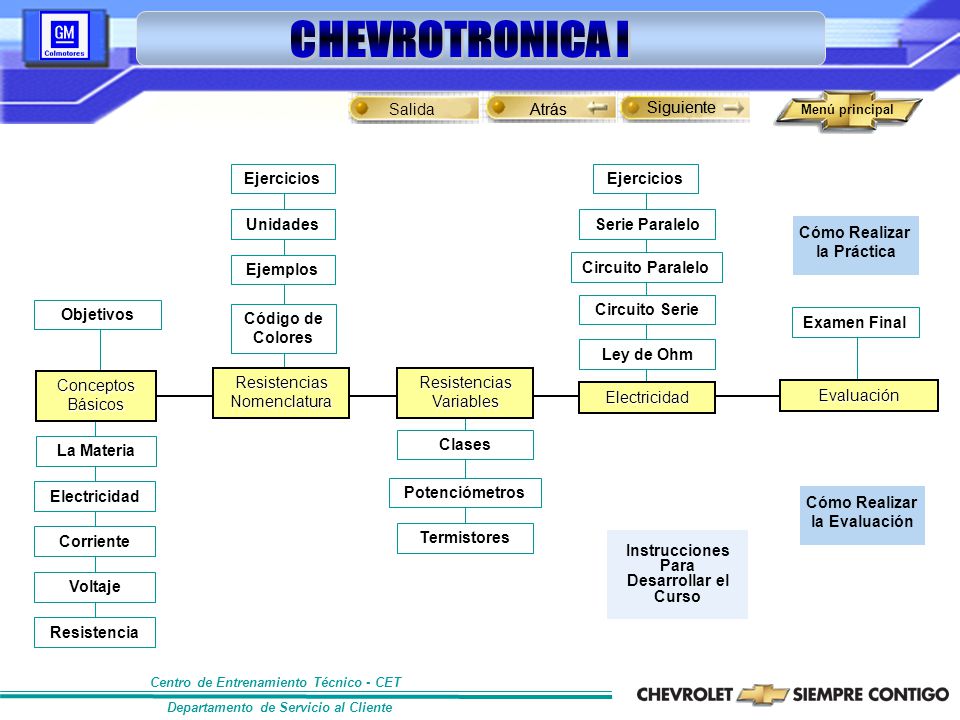

2 Instrucciones Para Desarrollar el Curso
Atrás Siguiente Ejercicios Ejercicios Unidades Serie Paralelo Cómo Realizar la Práctica Ejemplos Circuito Paralelo Objetivos Circuito Serie Código de Colores Examen Final Ley de Ohm Conceptos Básicos Resistencias Nomenclatura Resistencias Variables Electricidad Evaluación Clases La Materia Electricidad Potenciómetros Cómo Realizar la Evaluación Corriente Termistores Instrucciones Para Desarrollar el Curso Voltaje Resistencia

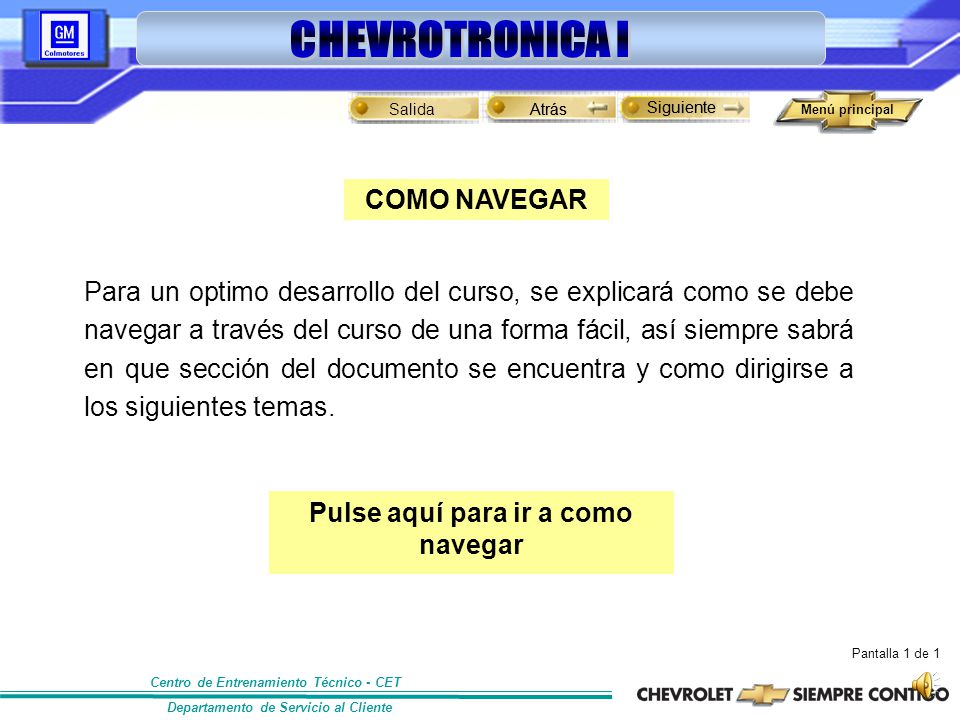

3 Pulse aquí para ir a como navegar
Atrás Siguiente COMO NAVEGAR Para un optimo desarrollo del curso, se explicará como se debe navegar a través del curso de una forma fácil, así siempre sabrá en que sección del documento se encuentra y como dirigirse a los siguientes temas. Pulse aquí para ir a como navegar Pantalla 1 de 1

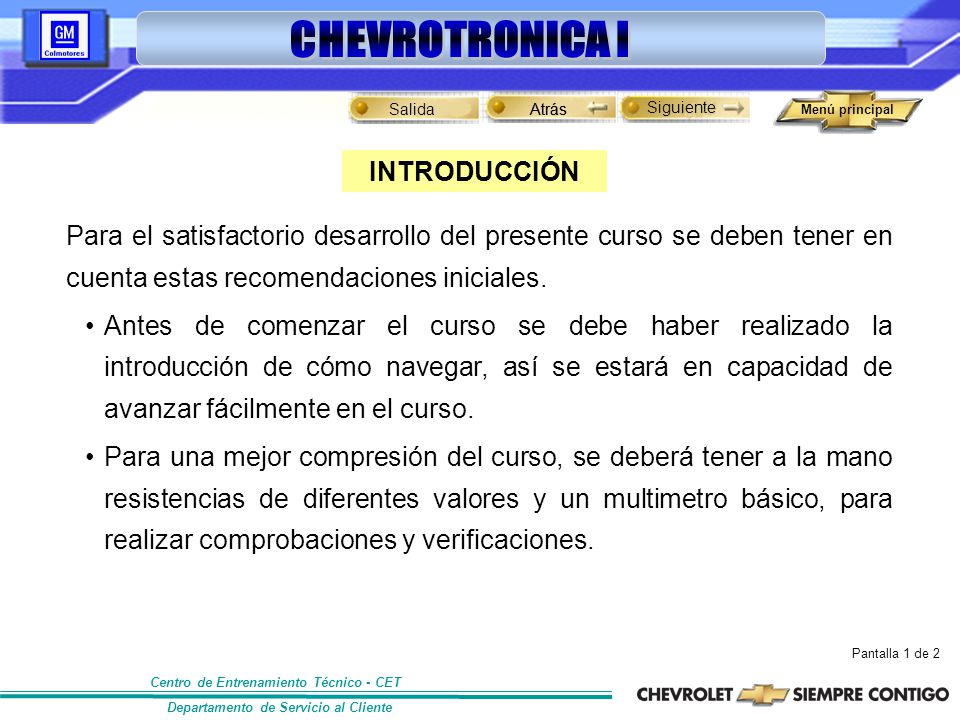

4 Atrás INTRODUCCIÓN Para el satisfactorio desarrollo del presente curso se deben tener en cuenta estas recomendaciones iniciales. Antes de comenzar el curso se debe haber realizado la introducción de cómo navegar, así se estará en capacidad de avanzar fácilmente en el curso. Para una mejor compresión del curso, se deberá tener a la mano resistencias de diferentes valores y un multimetro básico, para realizar comprobaciones y verificaciones. Pantalla 1 de 2

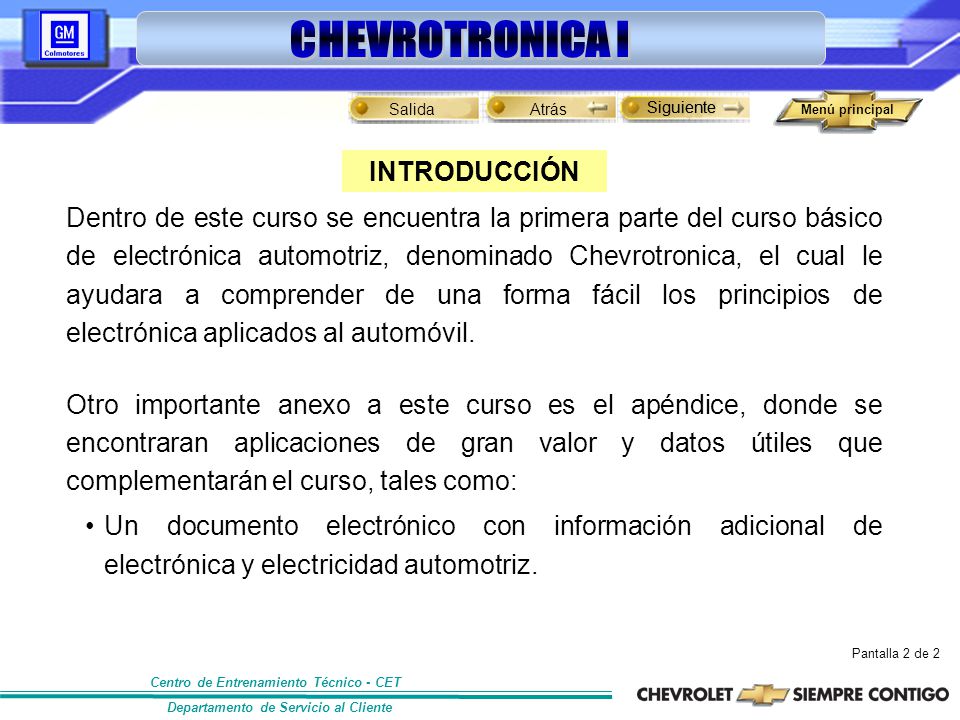

5 Siguiente INTRODUCCIÓN Dentro de este curso se encuentra la primera parte del curso básico de electrónica automotriz, denominado Chevrotronica, el cual le ayudara a comprender de una forma fácil los principios de electrónica aplicados al automóvil. Otro importante anexo a este curso es el apéndice, donde se encontraran aplicaciones de gran valor y datos útiles que complementarán el curso, tales como: Un documento electrónico con información adicional de electrónica y electricidad automotriz. Pantalla 2 de 2

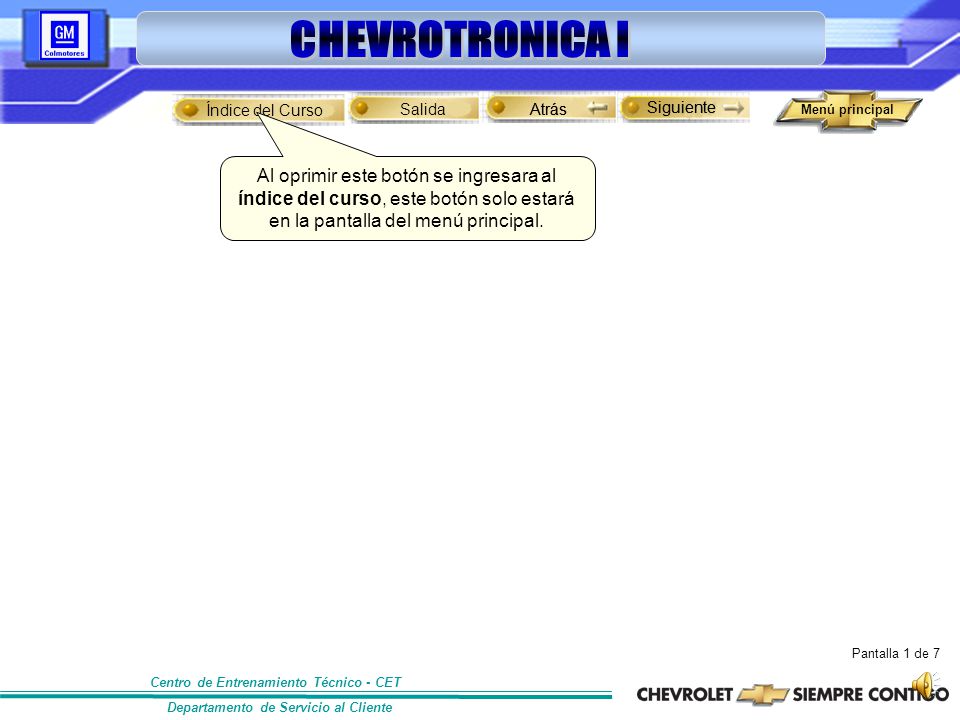

6 Índice del Curso Salida Atrás Siguiente Menú principal Al oprimir este botón se ingresara al índice del curso, este botón solo estará en la pantalla del menú principal. Pantalla 1 de 7

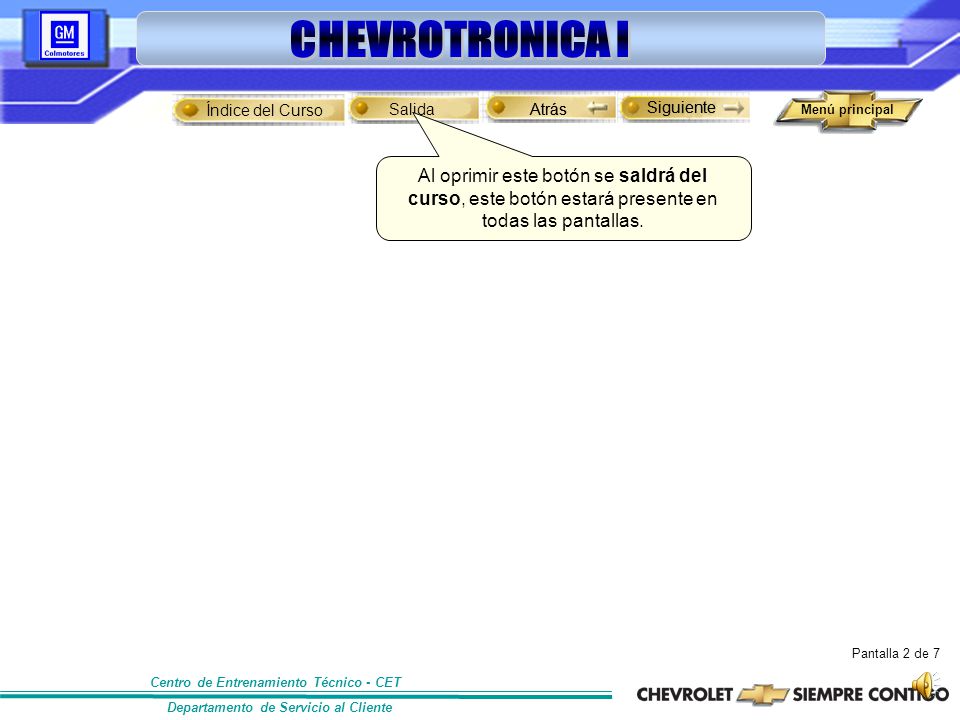

7 Índice del Curso Atrás Siguiente Al oprimir este botón se saldrá del curso, este botón estará presente en todas las pantallas. Pantalla 2 de 7

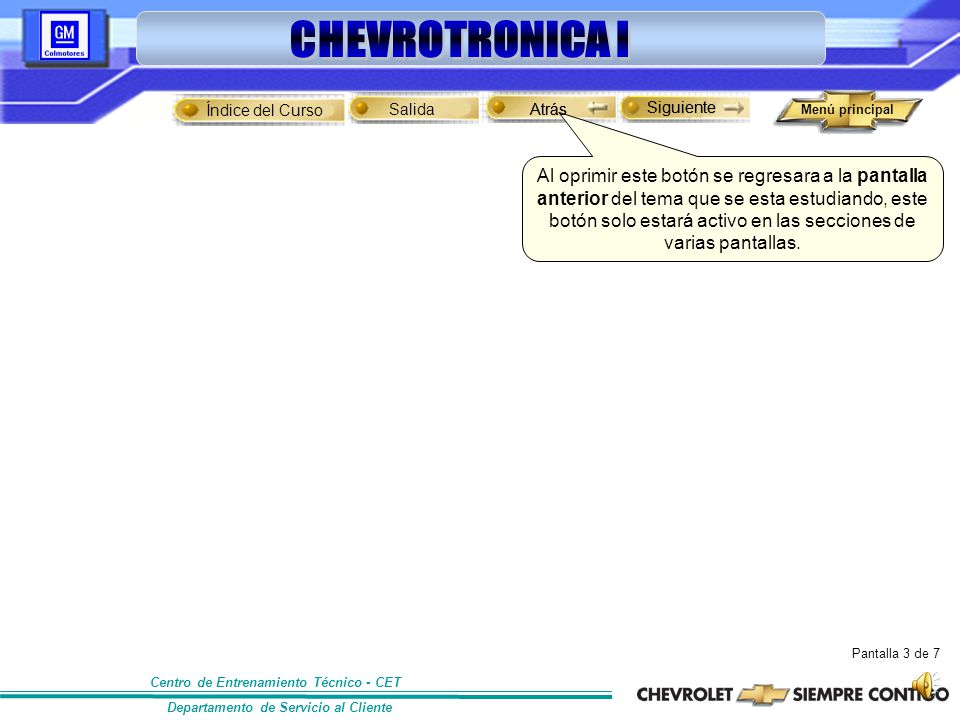

8 Índice del Curso Atrás Siguiente Al oprimir este botón se regresara a la pantalla anterior del tema que se esta estudiando, este botón solo estará activo en las secciones de varias pantallas. Pantalla 3 de 7

9 Índice del Curso Atrás Siguiente Al oprimir este botón se avanzara a la pantalla siguiente del tema que se esta estudiando, este botón solo estará activo en las secciones de varias pantallas. Pantalla 4 de 7

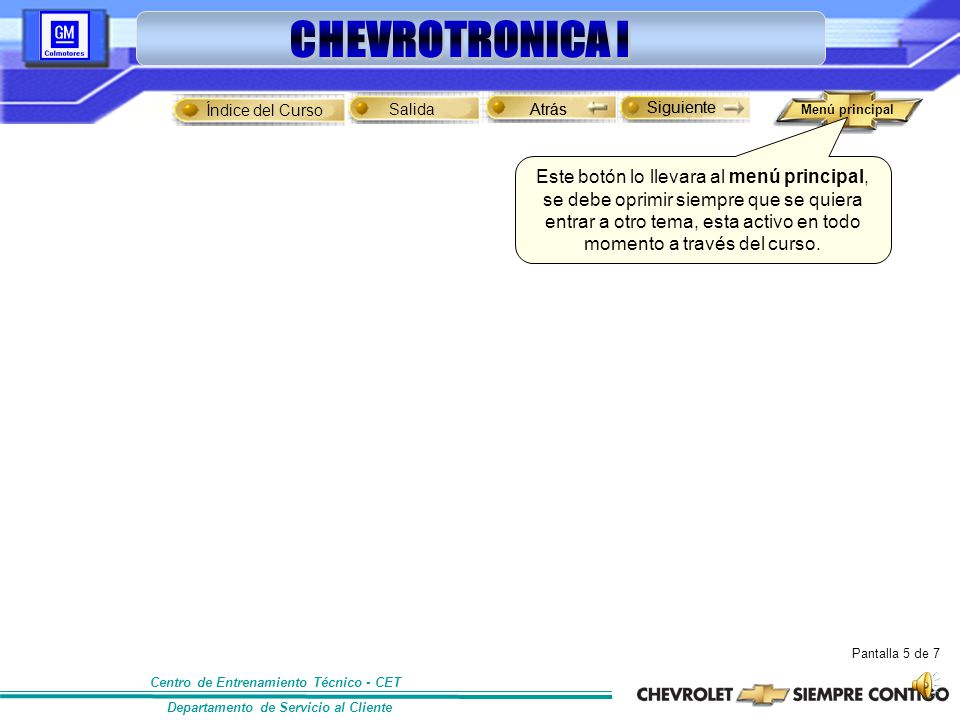

10 Índice del Curso Atrás Siguiente Este botón lo llevara al menú principal, se debe oprimir siempre que se quiera entrar a otro tema, esta activo en todo momento a través del curso. Pantalla 5 de 7

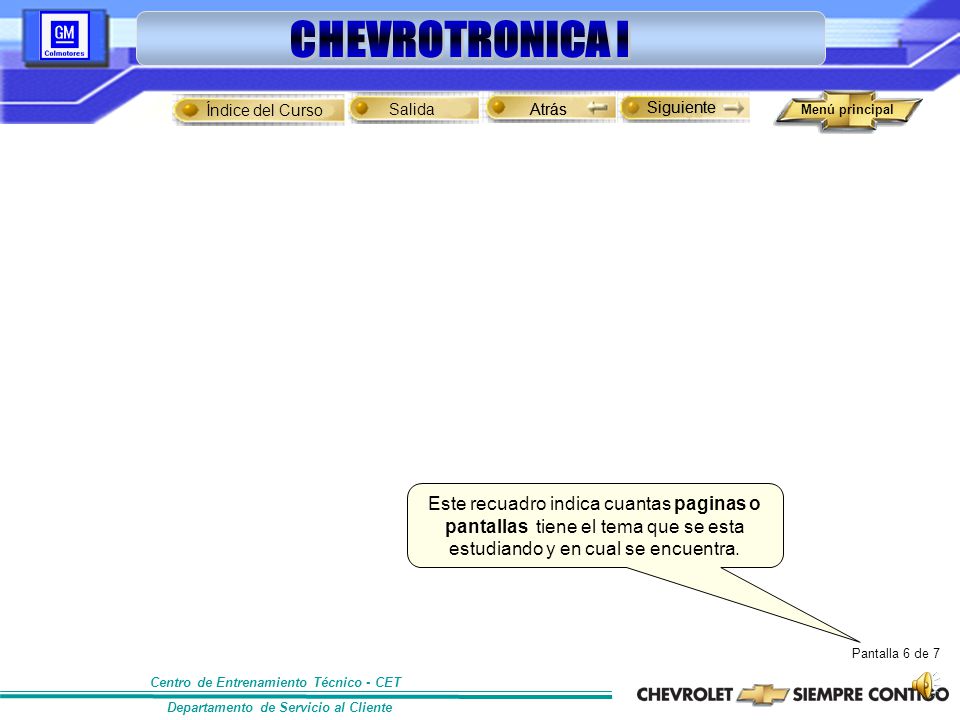

11 Índice del Curso Atrás Siguiente Este recuadro indica cuantas paginas o pantallas tiene el tema que se esta estudiando y en cual se encuentra. Pantalla 6 de 7

12 Pulse aquí para repetir la introducción
Índice del Curso Atrás Siguiente Pulse aquí para repetir la introducción Pulse aquí para comenzar el curso Pantalla 7 de 7

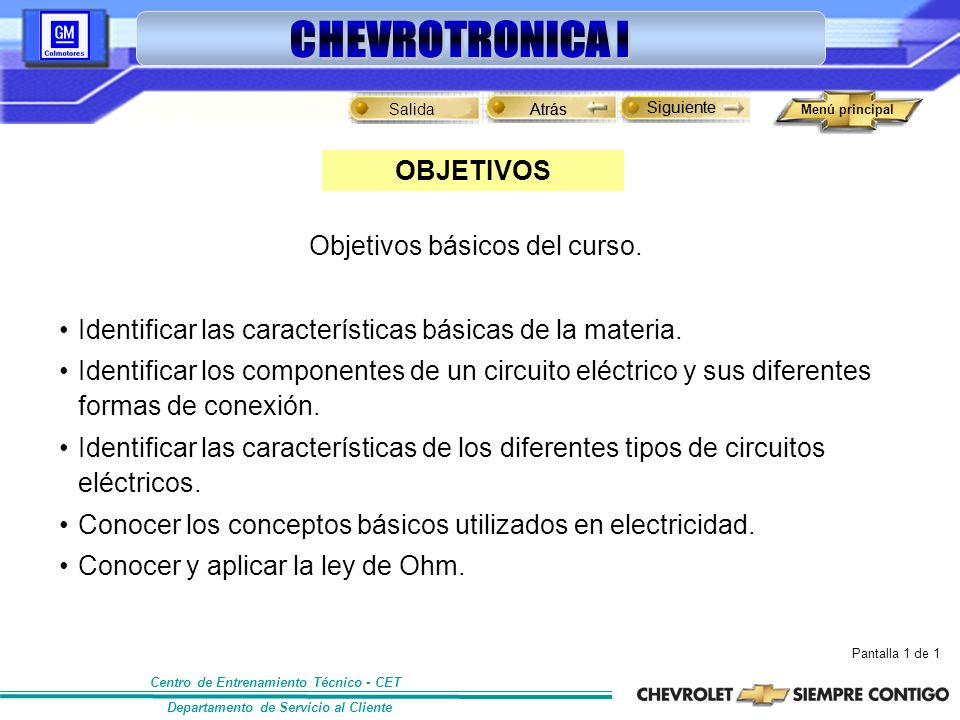

13 Objetivos básicos del curso.
Atrás Siguiente OBJETIVOS Objetivos básicos del curso. Identificar las características básicas de la materia. Identificar los componentes de un circuito eléctrico y sus diferentes formas de conexión. Identificar las características de los diferentes tipos de circuitos eléctricos. Conocer los conceptos básicos utilizados en electricidad. Conocer y aplicar la ley de Ohm. Pantalla 1 de 1

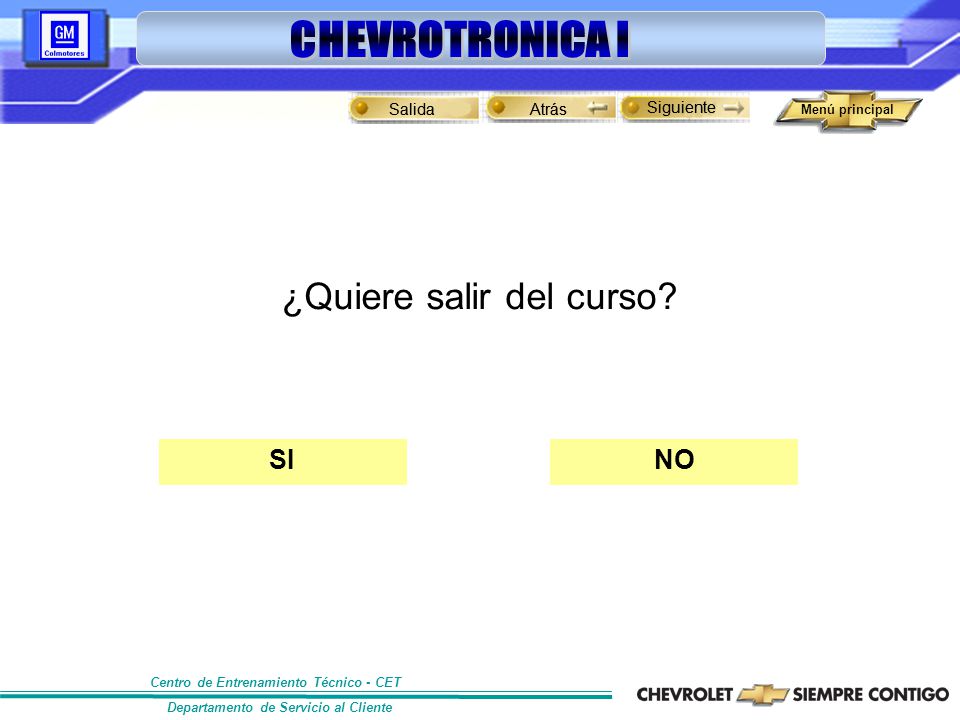

14 ¿Quiere salir del curso?
Salida Atrás Siguiente ¿Quiere salir del curso? SI NO

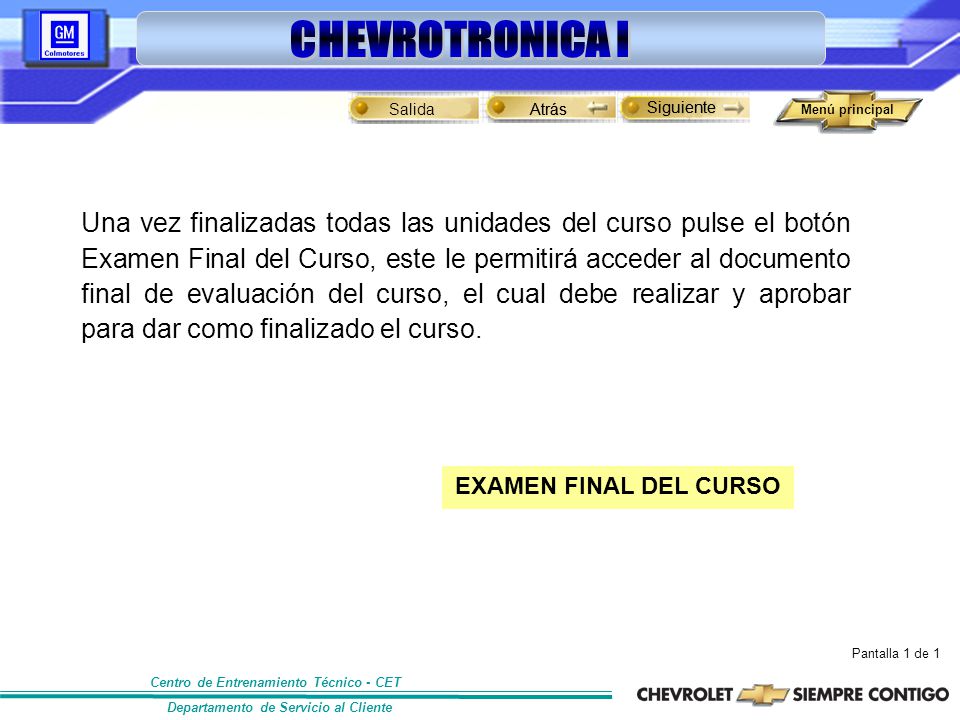

15 Atrás Siguiente Una vez finalizadas todas las unidades del curso pulse el botón Examen Final del Curso, este le permitirá acceder al documento final de evaluación del curso, el cual debe realizar y aprobar para dar como finalizado el curso. EXAMEN FINAL DEL CURSO Pantalla 1 de 1

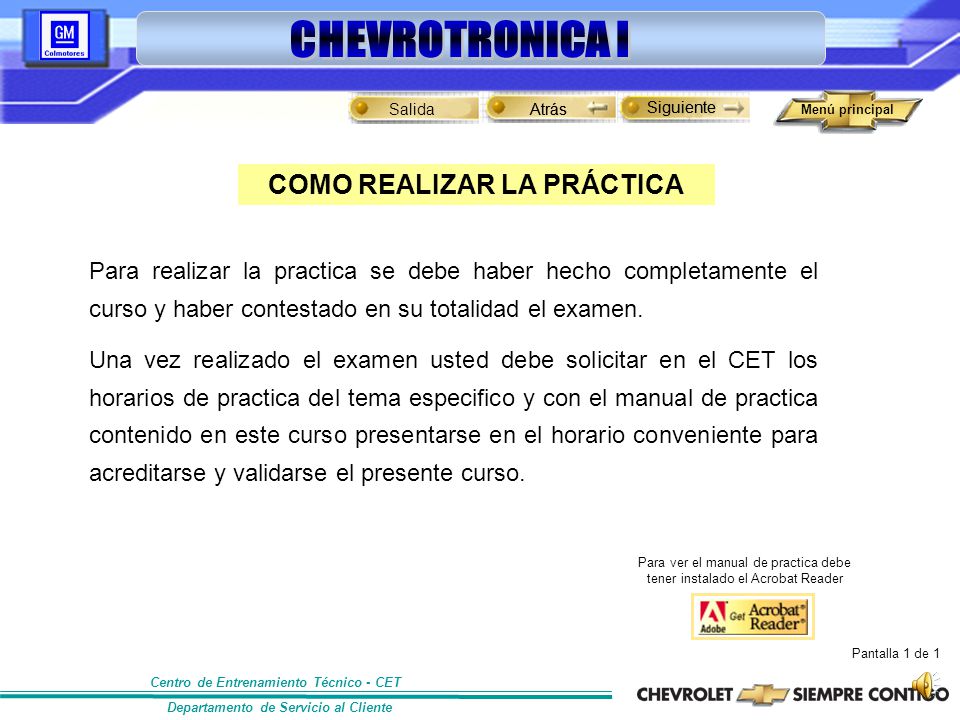

16 COMO REALIZAR LA PRÁCTICA
Atrás Siguiente COMO REALIZAR LA PRÁCTICA Para realizar la practica se debe haber hecho completamente el curso y haber contestado en su totalidad el examen. Una vez realizado el examen usted debe solicitar en el CET los horarios de practica del tema especifico y con el manual de practica contenido en este curso presentarse en el horario conveniente para acreditarse y validarse el presente curso. Para ver el manual de practica debe tener instalado el Acrobat Reader Pantalla 1 de 1

17 COMO REALIZAR LOS EXÁMENES
Atrás Siguiente COMO REALIZAR LOS EXÁMENES Para poder responder satisfactoriamente los exámenes se debe haber realizado completamente el curso. Los exámenes constan, cada uno, de 10 preguntas del tema, las cuales pueden ser de selección múltiple, completar, falso y verdadero o de relación. Una vez contestado los dos exámenes usted estará en capacidad de realizar la practica correspondiente y de esta forma se dará por finalizado el curso. Pantalla 1 de 1

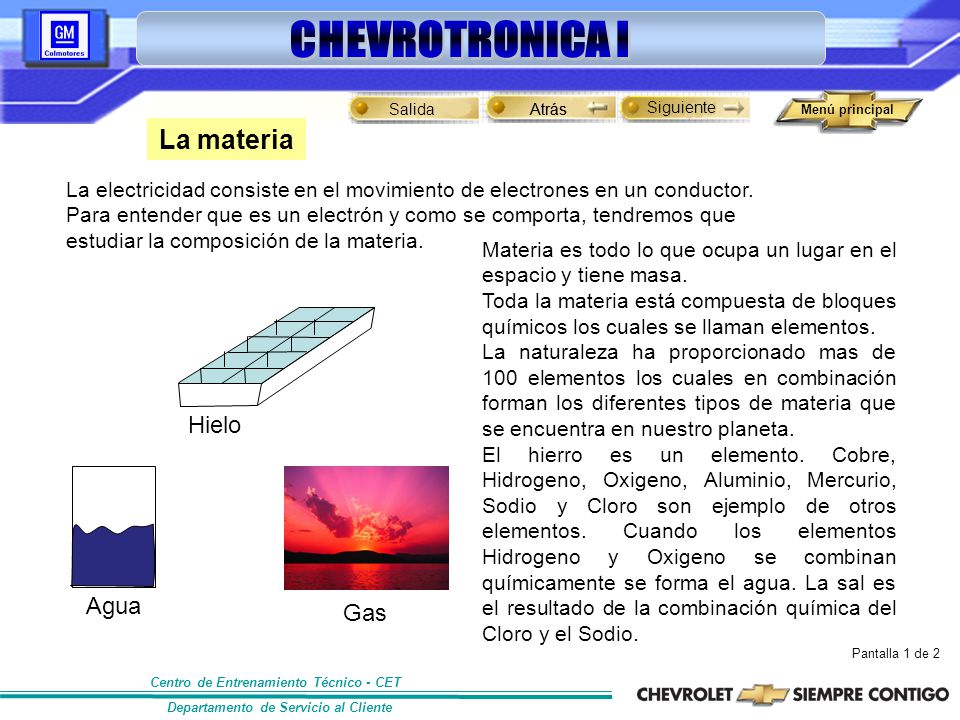

18 La materia Hielo Agua Gas
Atrás La materia La electricidad consiste en el movimiento de electrones en un conductor. Para entender que es un electrón y como se comporta, tendremos que estudiar la composición de la materia. Materia es todo lo que ocupa un lugar en el espacio y tiene masa. Toda la materia está compuesta de bloques químicos los cuales se llaman elementos. La naturaleza ha proporcionado mas de 100 elementos los cuales en combinación forman los diferentes tipos de materia que se encuentra en nuestro planeta. El hierro es un elemento. Cobre, Hidrogeno, Oxigeno, Aluminio, Mercurio, Sodio y Cloro son ejemplo de otros elementos. Cuando los elementos Hidrogeno y Oxigeno se combinan químicamente se forma el agua. La sal es el resultado de la combinación química del Cloro y el Sodio. Hielo Agua Gas Pantalla 1 de 2

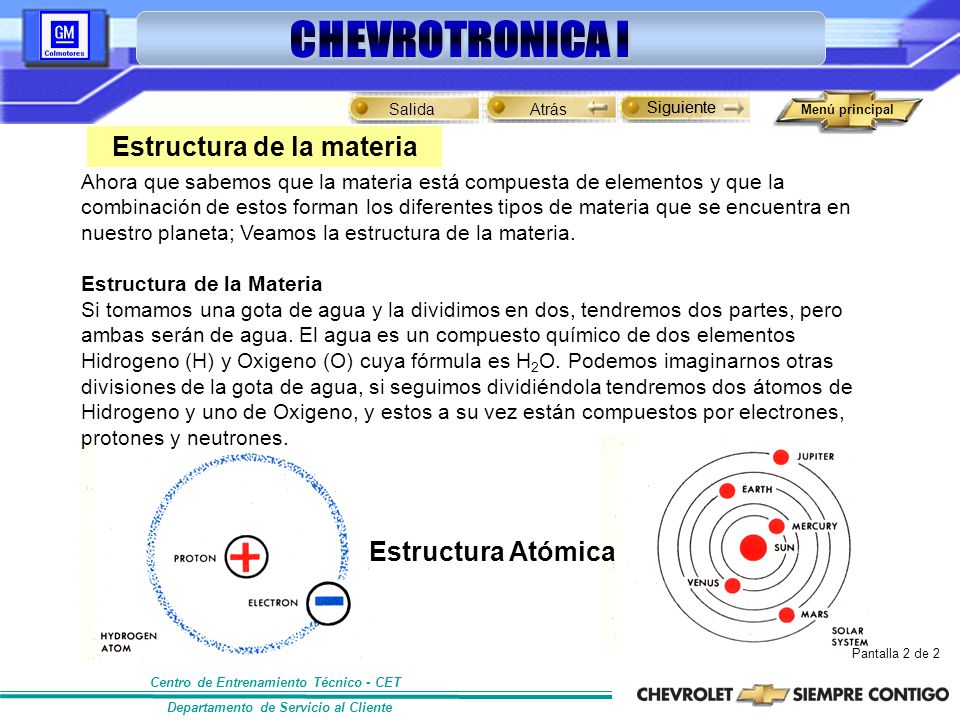

19 Estructura de la materia
Siguiente Estructura de la materia Ahora que sabemos que la materia está compuesta de elementos y que la combinación de estos forman los diferentes tipos de materia que se encuentra en nuestro planeta; Veamos la estructura de la materia. Estructura de la Materia Si tomamos una gota de agua y la dividimos en dos, tendremos dos partes, pero ambas serán de agua. El agua es un compuesto químico de dos elementos Hidrogeno (H) y Oxigeno (O) cuya fórmula es H2O. Podemos imaginarnos otras divisiones de la gota de agua, si seguimos dividiéndola tendremos dos átomos de Hidrogeno y uno de Oxigeno, y estos a su vez están compuestos por electrones, protones y neutrones. Estructura Atómica Pantalla 2 de 2

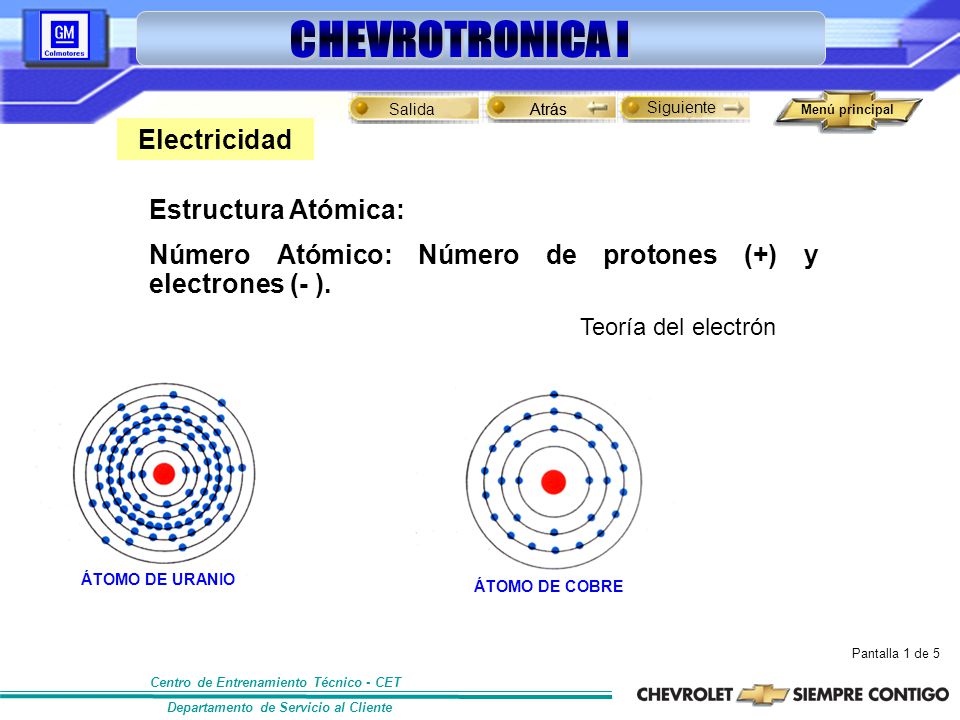

20 Número Atómico: Número de protones (+) y electrones (- ).
Atrás Electricidad Estructura Atómica: Número Atómico: Número de protones (+) y electrones (- ). Teoría del electrón ÁTOMO DE URANIO ÁTOMO DE COBRE Pantalla 1 de 5

21 Electricidad Número de Valencia: Es el número de electrones en el anillo exterior. Puede ser desde 1 a 8 electrones. Este número define las propiedades eléctricas de un elemento. Electrón de valencia ÁTOMO DE COBRE Pantalla 2 de 5

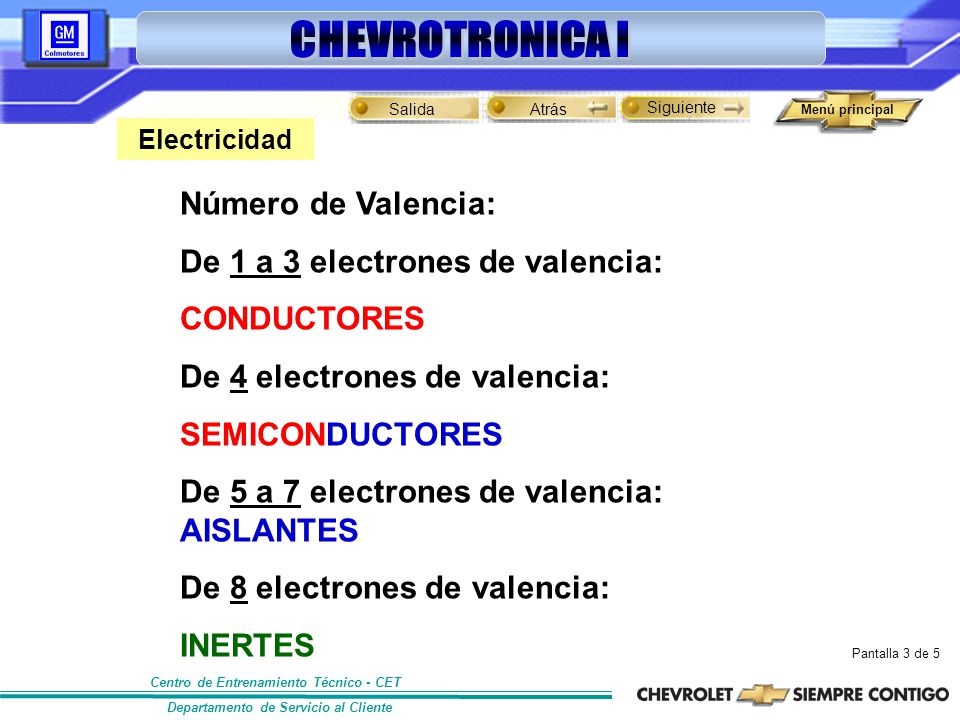

22 De 1 a 3 electrones de valencia: CONDUCTORES
Electricidad Número de Valencia: De 1 a 3 electrones de valencia: CONDUCTORES De 4 electrones de valencia: SEMICONDUCTORES De 5 a 7 electrones de valencia: AISLANTES De 8 electrones de valencia: INERTES Pantalla 3 de 5

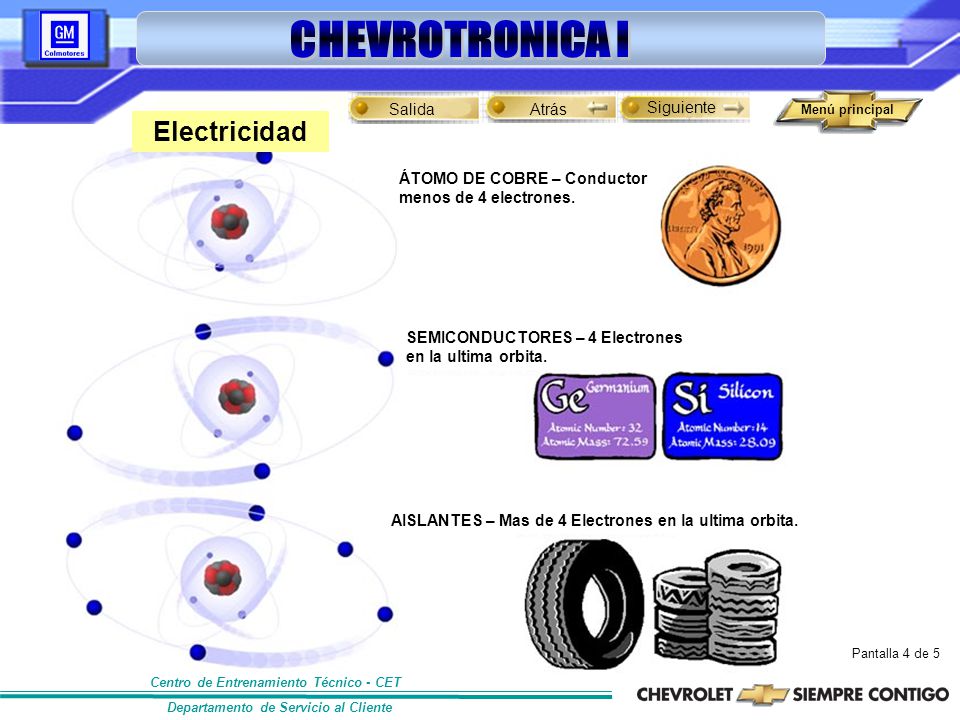

23 Electricidad ÁTOMO DE COBRE – Conductor menos de 4 electrones.
SEMICONDUCTORES – 4 Electrones en la ultima orbita. AISLANTES – Mas de 4 Electrones en la ultima orbita. Pantalla 4 de 5

24 Electricidad Alta Resistencia Baja Resistencia Temperatura
Siguiente Electricidad Alta Resistencia Baja Resistencia Alambre de Aluminio Alambre de Cobre Caliente Frío Temperatura Condición o Estado Longitud Diámetro Material Pantalla 5 de 5

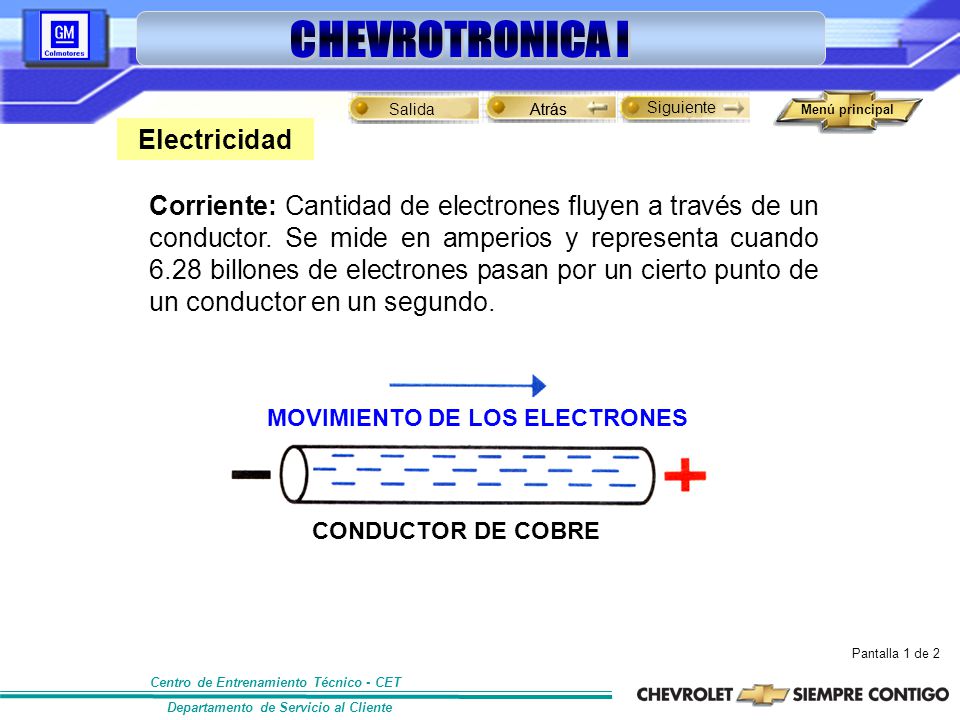

25 Atrás Electricidad Corriente: Cantidad de electrones fluyen a través de un conductor. Se mide en amperios y representa cuando 6.28 billones de electrones pasan por un cierto punto de un conductor en un segundo. MOVIMIENTO DE LOS ELECTRONES CONDUCTOR DE COBRE Pantalla 1 de 2

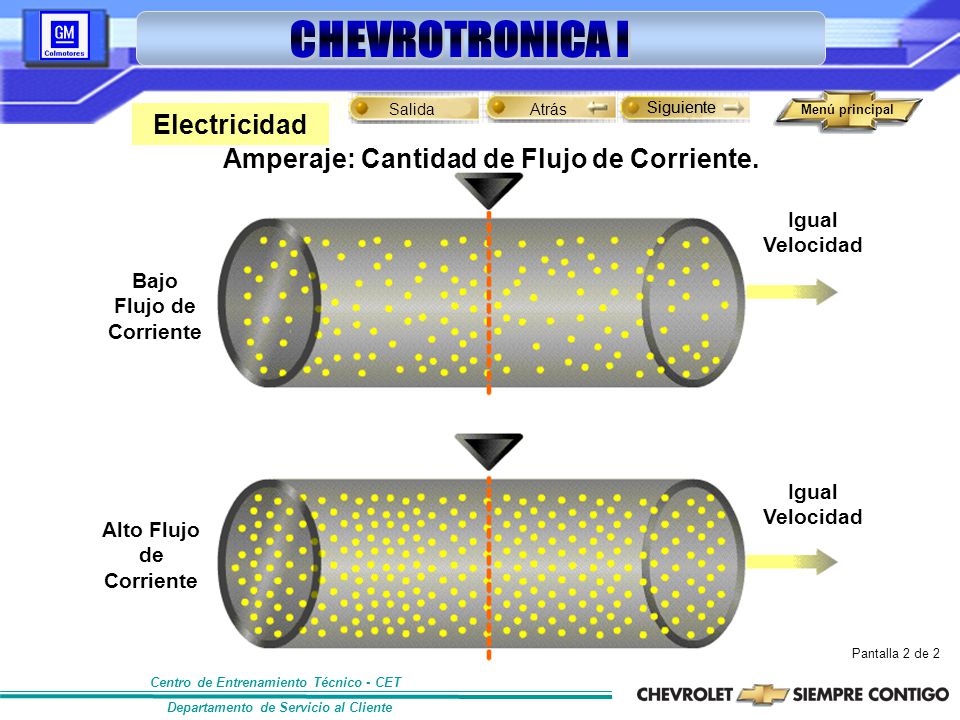

26 Amperaje: Cantidad de Flujo de Corriente.
Siguiente Electricidad Amperaje: Cantidad de Flujo de Corriente. Bajo Flujo de Corriente Alto Flujo de Corriente Igual Velocidad Pantalla 2 de 2

27 Atrás Siguiente Electricidad Voltaje: La fuerza que hace que los electrones fluyan por un conductor. Es la diferencia de presión eléctrica medida entre dos puntos de un circuito. FLUJO DE CORRIENTE CONVENCIONAL Pantalla 1 de 1

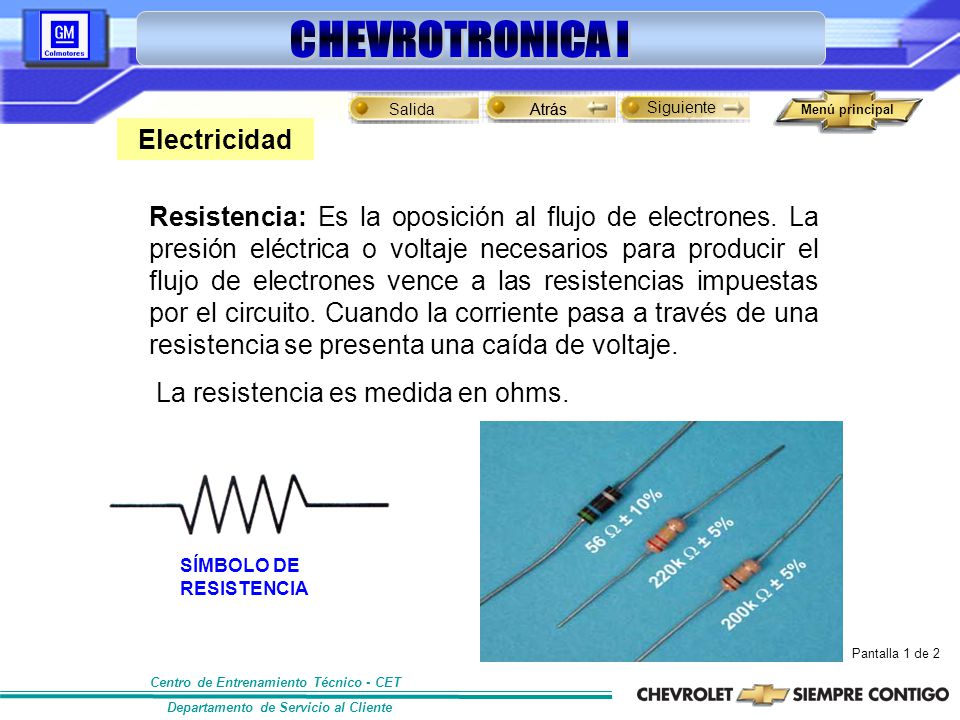

28 La resistencia es medida en ohms.
Atrás Electricidad Resistencia: Es la oposición al flujo de electrones. La presión eléctrica o voltaje necesarios para producir el flujo de electrones vence a las resistencias impuestas por el circuito. Cuando la corriente pasa a través de una resistencia se presenta una caída de voltaje. La resistencia es medida en ohms. SÍMBOLO DE RESISTENCIA Pantalla 1 de 2

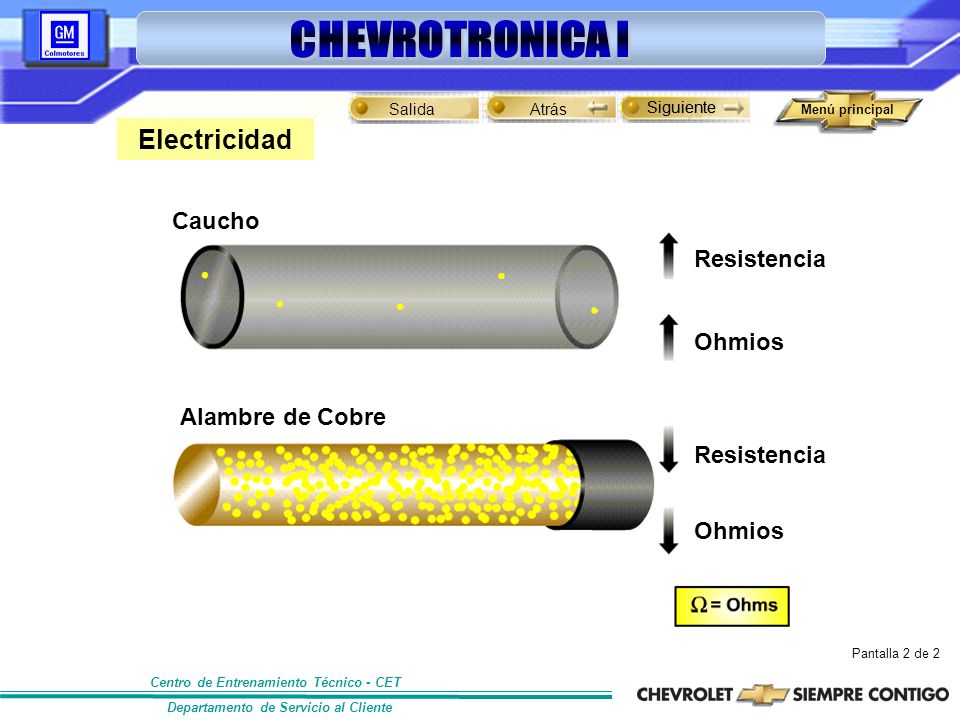

29 Electricidad Caucho Ohmios Alambre de Cobre Resistencia Siguiente
Pantalla 2 de 2

30 Resistencias: Nomenclatura
Atrás Resistencias: Nomenclatura Las resistencias de uso en electrónica son llamadas "resistencias de carbón" y usan un código de colores como se ve a continuación para identificar el valor en ohmio de la resistencia en cuestión. 3er Dígito Multiplicador 5a Banda Tolerancia Pantalla 1 de 2

31 Resistencias: Nomenclatura

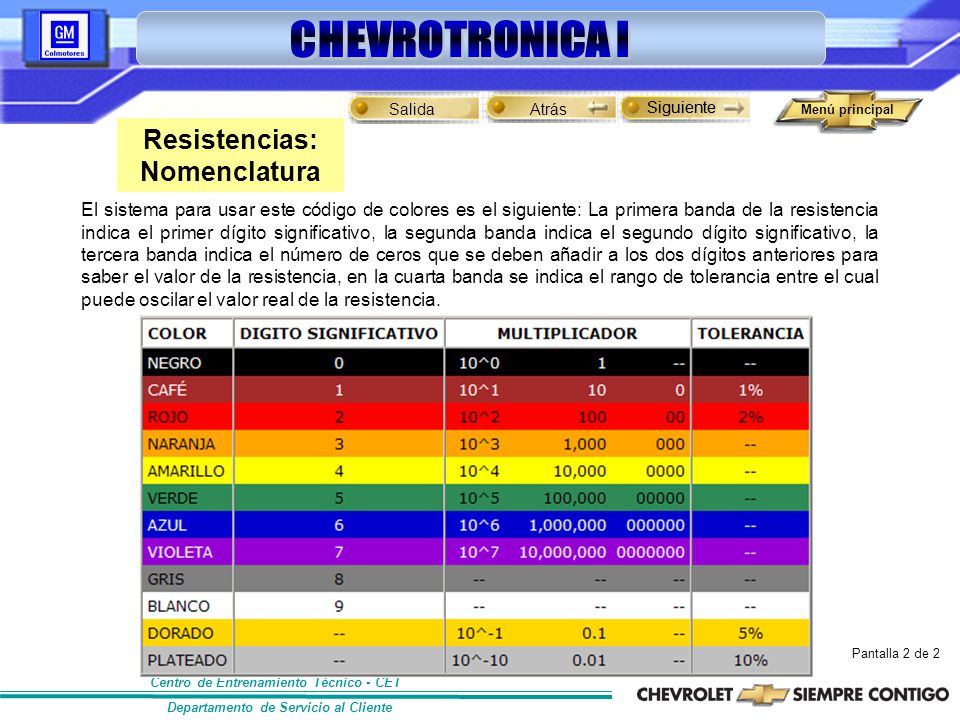

Siguiente Resistencias: Nomenclatura El sistema para usar este código de colores es el siguiente: La primera banda de la resistencia indica el primer dígito significativo, la segunda banda indica el segundo dígito significativo, la tercera banda indica el número de ceros que se deben añadir a los dos dígitos anteriores para saber el valor de la resistencia, en la cuarta banda se indica el rango de tolerancia entre el cual puede oscilar el valor real de la resistencia. Pantalla 2 de 2

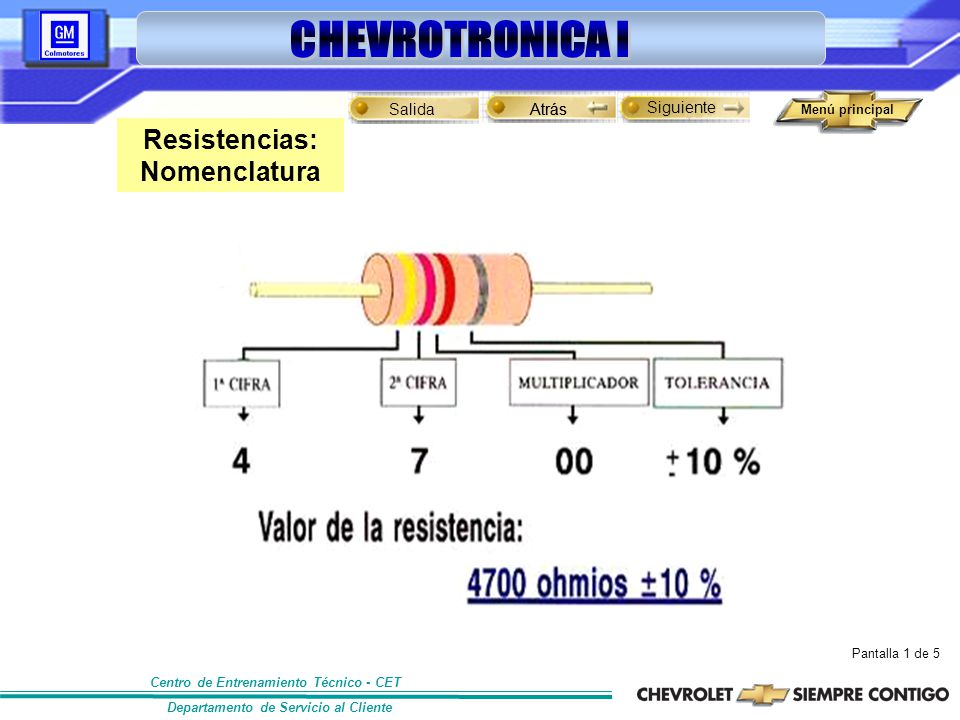

32 Resistencias: Nomenclatura
Atrás Resistencias: Nomenclatura Pantalla 1 de 5

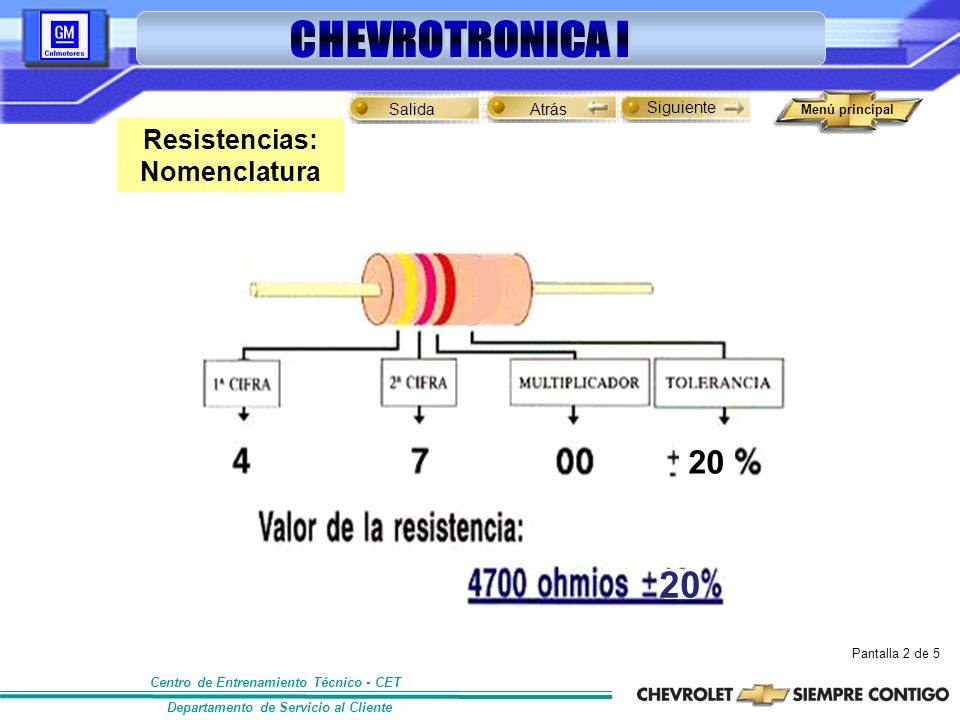

33 Resistencias: Nomenclatura
20 20 Pantalla 2 de 5

34 Resistencias: Nomenclatura

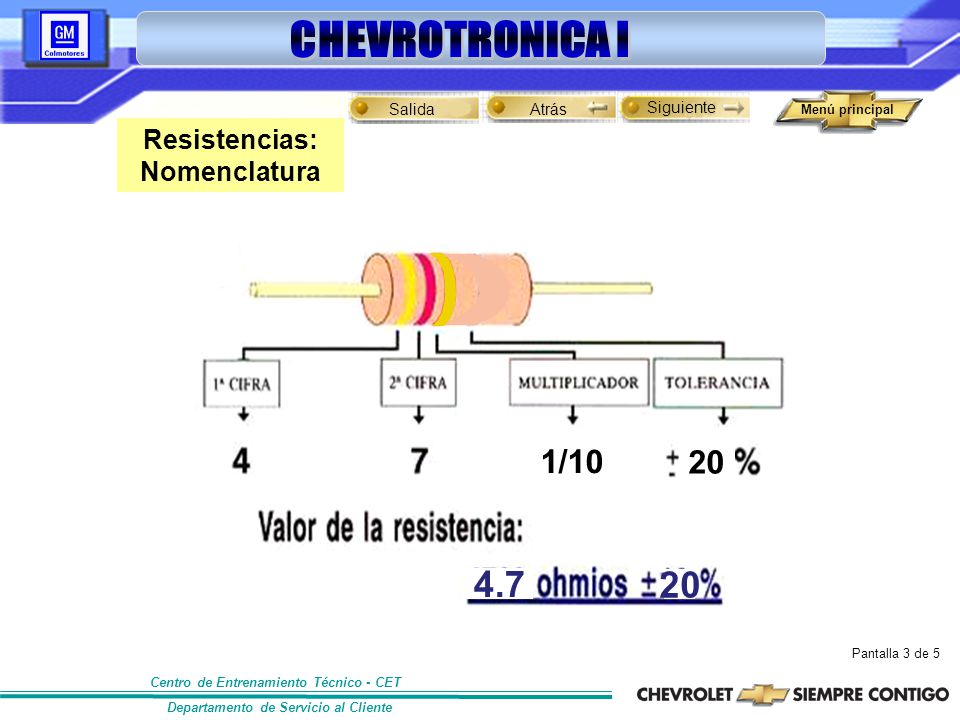

1/10 20 4.7 20 Pantalla 3 de 5

35 Resistencias: Nomenclatura
20 47 20 Pantalla 4 de 5

36 Resistencias: Nomenclatura

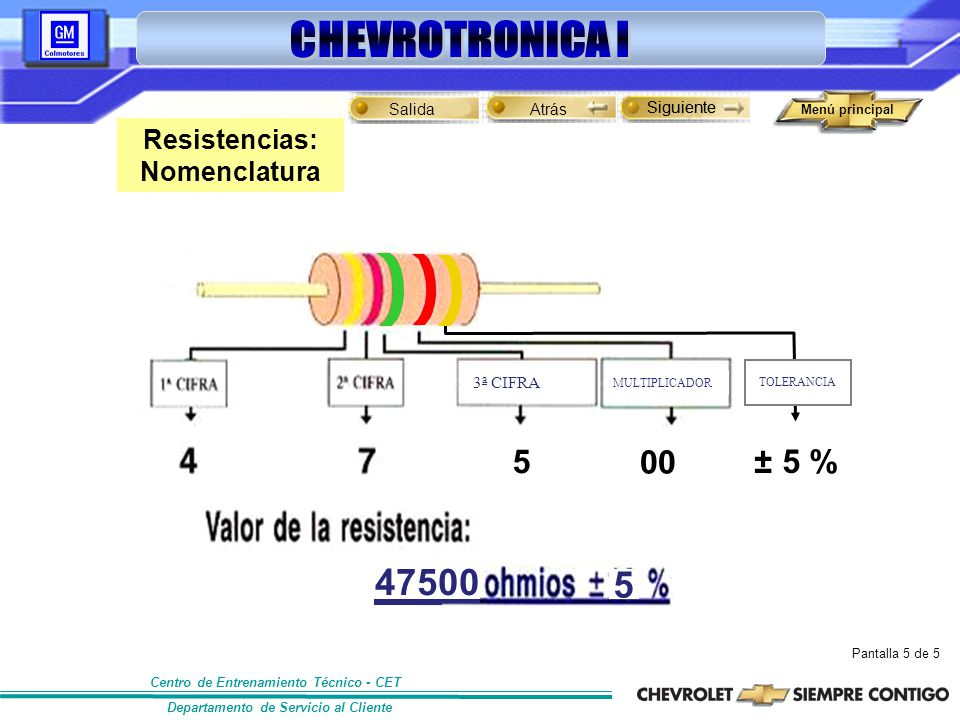

Siguiente Resistencias: Nomenclatura 3a CIFRA MULTIPLICADOR TOLERANCIA 5 00 ± 5 % 47500 5 Pantalla 5 de 5

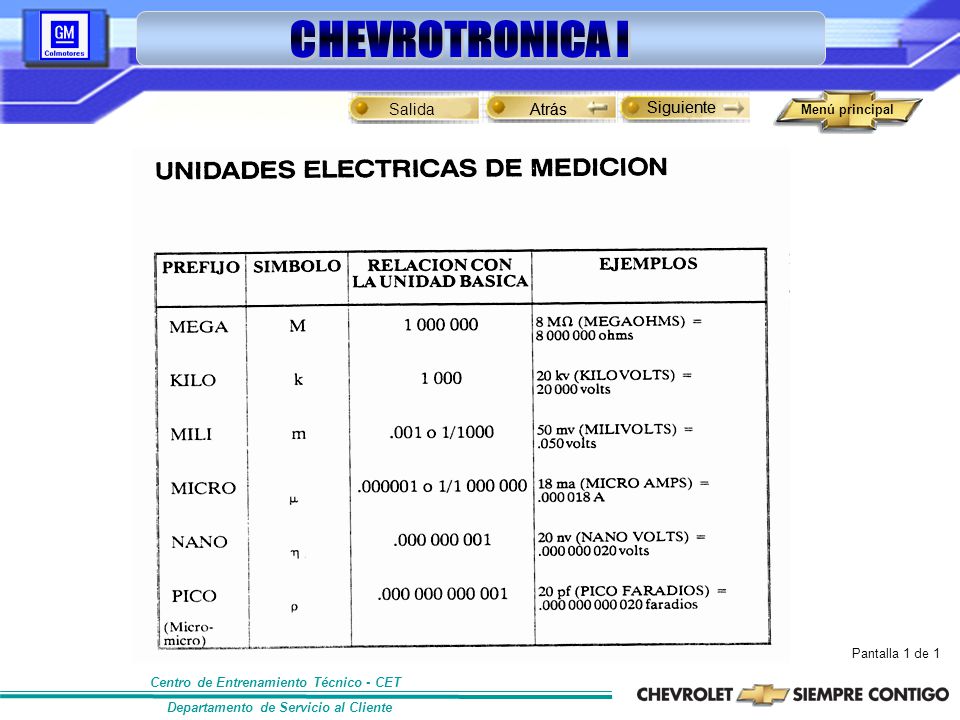

37 Atrás Siguiente Pantalla 1 de 1

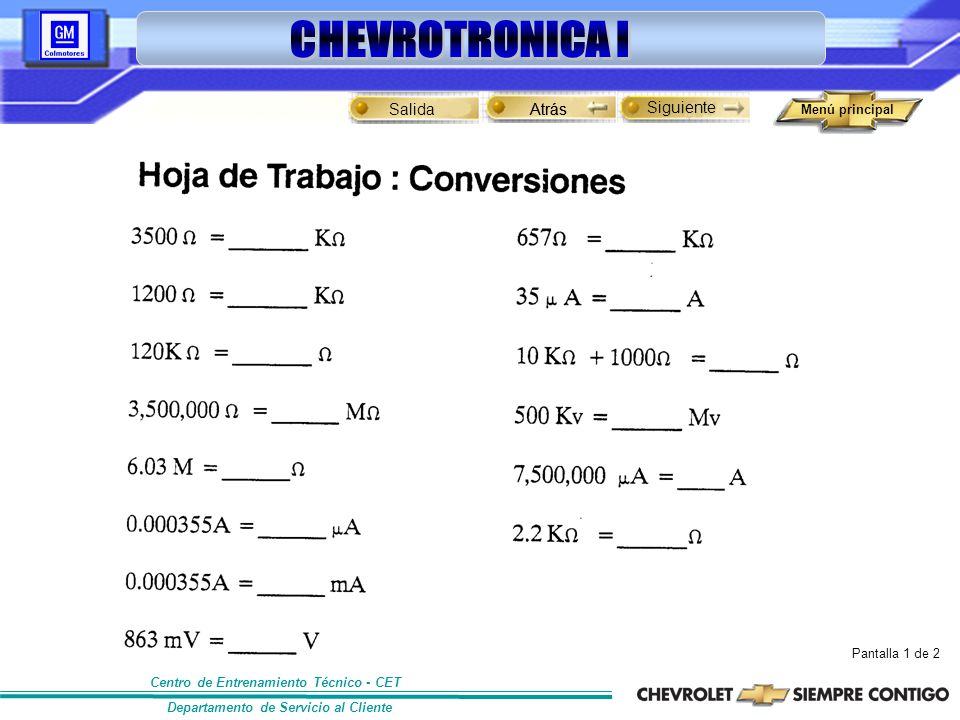

38 Atrás Pantalla 1 de 2

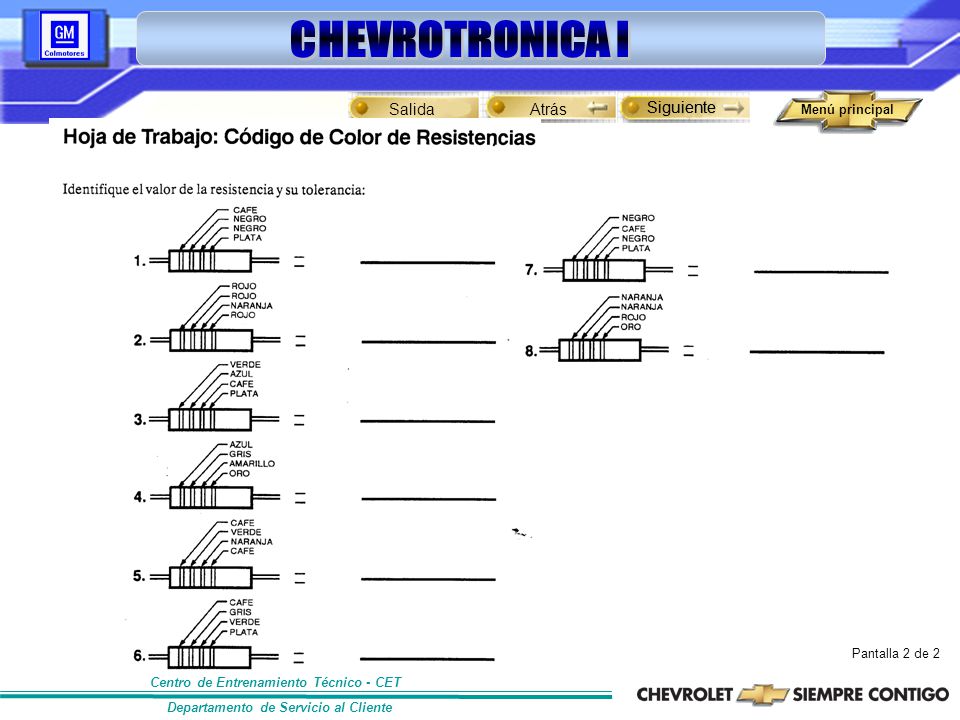

39 Siguiente Pantalla 2 de 2

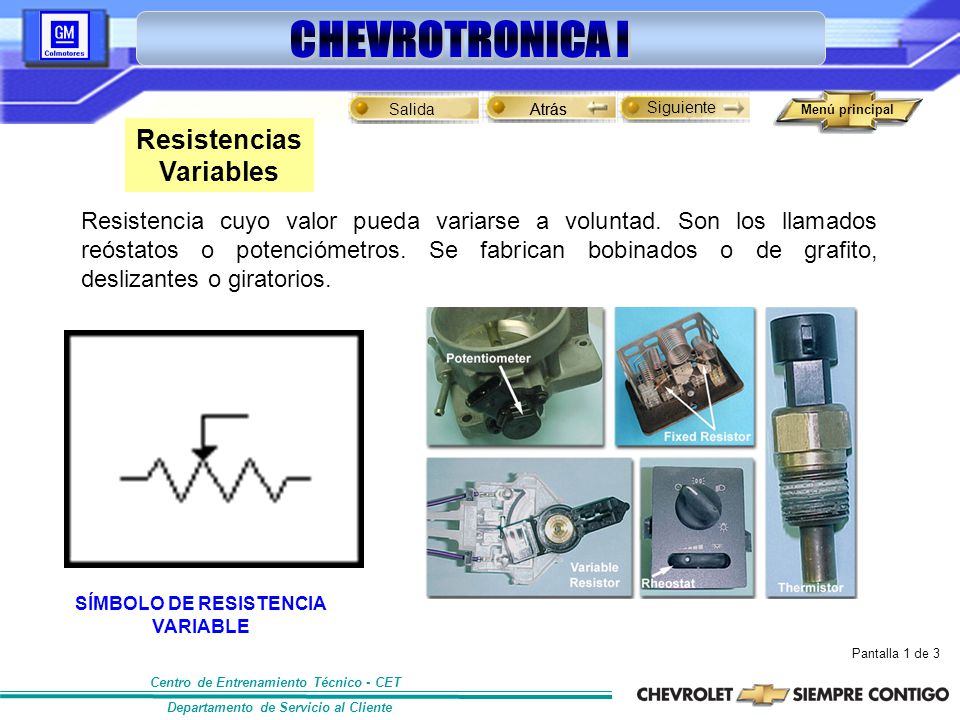

40 Resistencias Variables SÍMBOLO DE RESISTENCIA VARIABLE
Atrás Resistencias Variables Resistencia cuyo valor pueda variarse a voluntad. Son los llamados reóstatos o potenciómetros. Se fabrican bobinados o de grafito, deslizantes o giratorios. SÍMBOLO DE RESISTENCIA VARIABLE Pantalla 1 de 3

41 Resistencias Variables
Existen resistores fabricados con materiales especiales, comúnmente semiconductores, cuya resistencia no es constante, sino que depende de algún parámetro exterior. Por ejemplo: LDR LDR (Litgh Dependent Resistance)  Resistencia dependiente de la luz VDR VDR (Voltage Dependent Resistance)  Resistencia dependiente del Voltaje PTC PTC (Positive Temperature Coefficient)  Coeficiente de Temperatura Positivo NTC NTC ( Negative Temperature Coefficient)  Coeficiente de Temperatura Negativo Pantalla 2 de 3

42 Resistencias Variables
Siguiente Resistencias Variables Reóstato - Potenciómetro Pantalla 3 de 3 Termistor

43 Atrás Siguiente Potenciómetros Son ampliamente usados como sensores de posición, tales como posición de acelerador y posición de pedal. La industria del automóvil demanda sensores de bajo costo. Esto ha resultado en el desarrollo de potenciómetros que tienen un promedio de vida mayor que la del mismo vehículo Pantalla 1 de 1

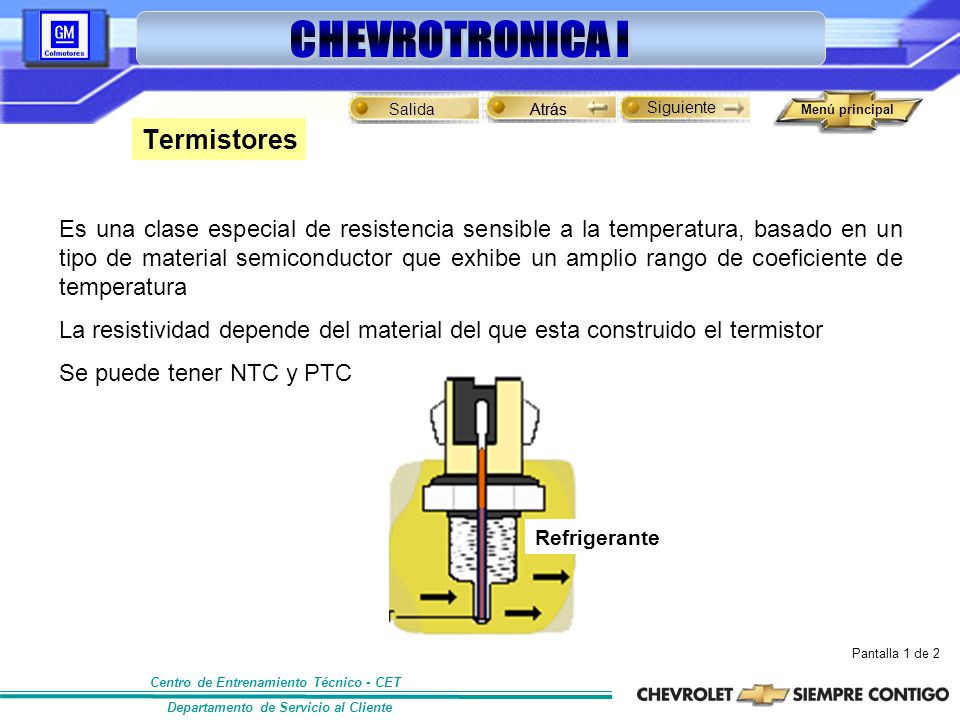

44 Atrás Termistores Es una clase especial de resistencia sensible a la temperatura, basado en un tipo de material semiconductor que exhibe un amplio rango de coeficiente de temperatura La resistividad depende del material del que esta construido el termistor Se puede tener NTC y PTC Refrigerante Pantalla 1 de 2

45 Tienen coeficientes más altos.
Siguiente Termistores Tienen coeficientes más altos. NTC (Negative temperature coefficient) PTC (Positive temperature coefficient) Pantalla 2 de 2

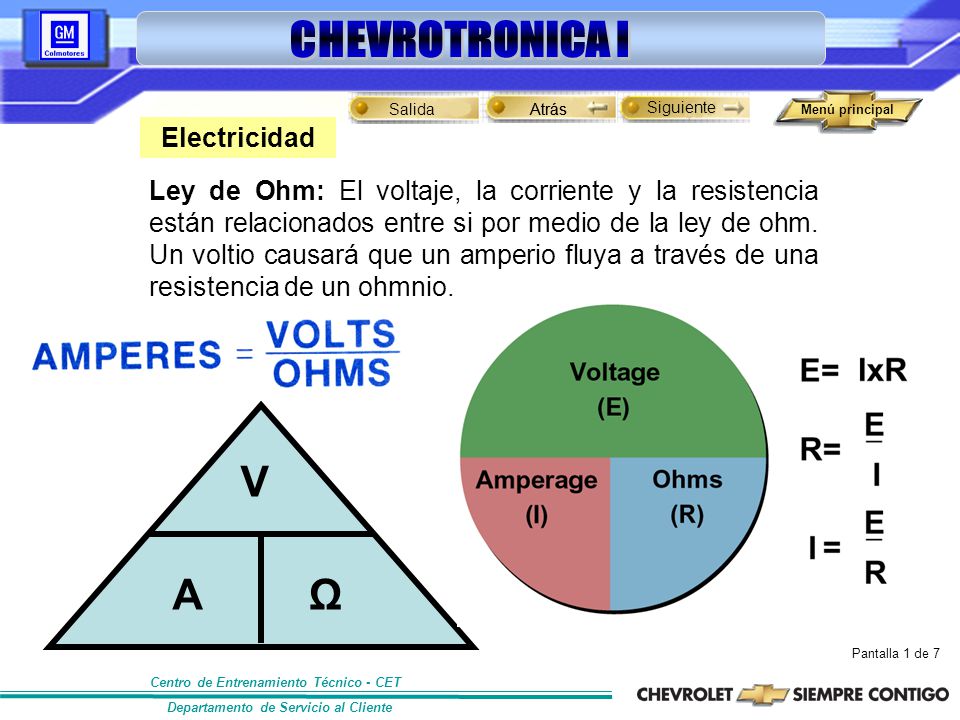

46 Atrás Electricidad Ley de Ohm: El voltaje, la corriente y la resistencia están relacionados entre si por medio de la ley de ohm. Un voltio causará que un amperio fluya a través de una resistencia de un ohmnio. V A Ω Pantalla 1 de 7

47 Electricidad Ley de Ohm: Voltaje Corriente Resistencia Pantalla 2 de 7

48 Electricidad Ley de Ohm
George Simon Ohm, descubrió en 1827 que la corriente en un circuito de corriente continua varía directamente con la diferencia de potencial, e inversamente con la resistencia del circuito. La ley de Ohm establece que la corriente eléctrica (I) en un conductor o circuito, es igual a la diferencia de potencial (E) sobre el conductor (o circuito), dividido por la resistencia (R) del mismo. por transposición algebraica, la ley de Ohm puede expresarse en otras dos formas equivalentes: Pantalla 3 de 7

49 Electricidad La ley de Ohm se aplica a la totalidad de un circuito o a una parte o conductor del mismo . Por lo tanto, la diferencia de potencial (caída de voltaje) sobre cualquier parte de un circuito o conductor, es igual a la corriente (I) que circula por el mismo, multiplicada por la resistencia (R) de esa parte del circuito, o sea, E= IR. La corriente total en el circuito, es igual a la fem (E) de la fuente, dividida por la resistencia total (R), o I = E/R. Similarmente, la resistencia (R) de cualquier sección o de la totalidad del circuito, es igual a la diferencia de potencial que actúa en esa parte o en todo el circuito, dividido por la corriente, o sea, R = E/I. EJEMPLO 1. ¿Qué corriente circula por una resistencia de 50 ohms cuando se aplica una diferencia de potencial de 12 volts sobre sus terminales? EJEMPLO 2. ¿Cuál es la resistencia de un bombillo que consume 14,2 amperes cuando se lo conecta a la línea de alimentación de 220 volts? Pantalla 4 de 7

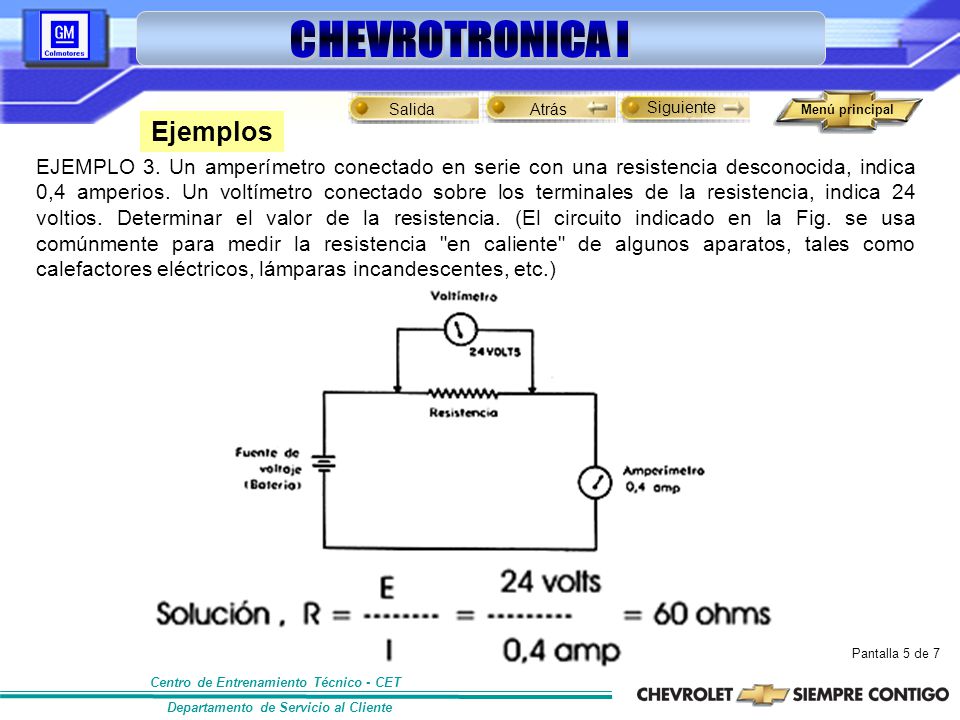

50 Ejemplos EJEMPLO 3. Un amperímetro conectado en serie con una resistencia desconocida, indica 0,4 amperios. Un voltímetro conectado sobre los terminales de la resistencia, indica 24 voltios. Determinar el valor de la resistencia. (El circuito indicado en la Fig. se usa comúnmente para medir la resistencia "en caliente" de algunos aparatos, tales como calefactores eléctricos, lámparas incandescentes, etc.) Pantalla 5 de 7

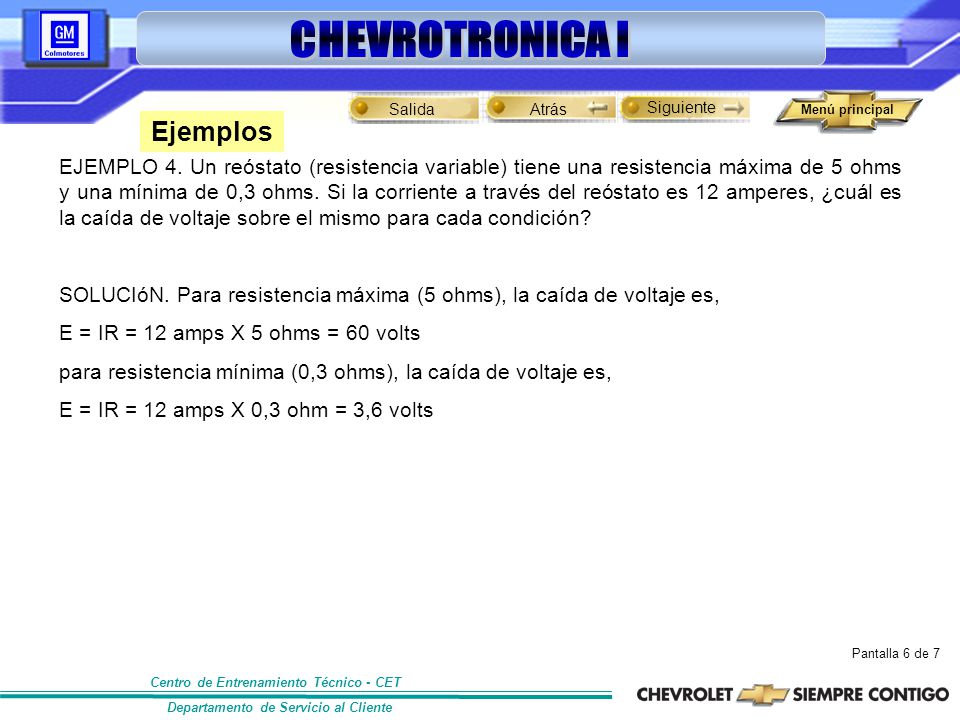

51 Ejemplos EJEMPLO 4. Un reóstato (resistencia variable) tiene una resistencia máxima de 5 ohms y una mínima de 0,3 ohms. Si la corriente a través del reóstato es 12 amperes, ¿cuál es la caída de voltaje sobre el mismo para cada condición? SOLUCIóN. Para resistencia máxima (5 ohms), la caída de voltaje es, E = IR = 12 amps X 5 ohms = 60 volts para resistencia mínima (0,3 ohms), la caída de voltaje es, E = IR = 12 amps X 0,3 ohm = 3,6 volts Pantalla 6 de 7

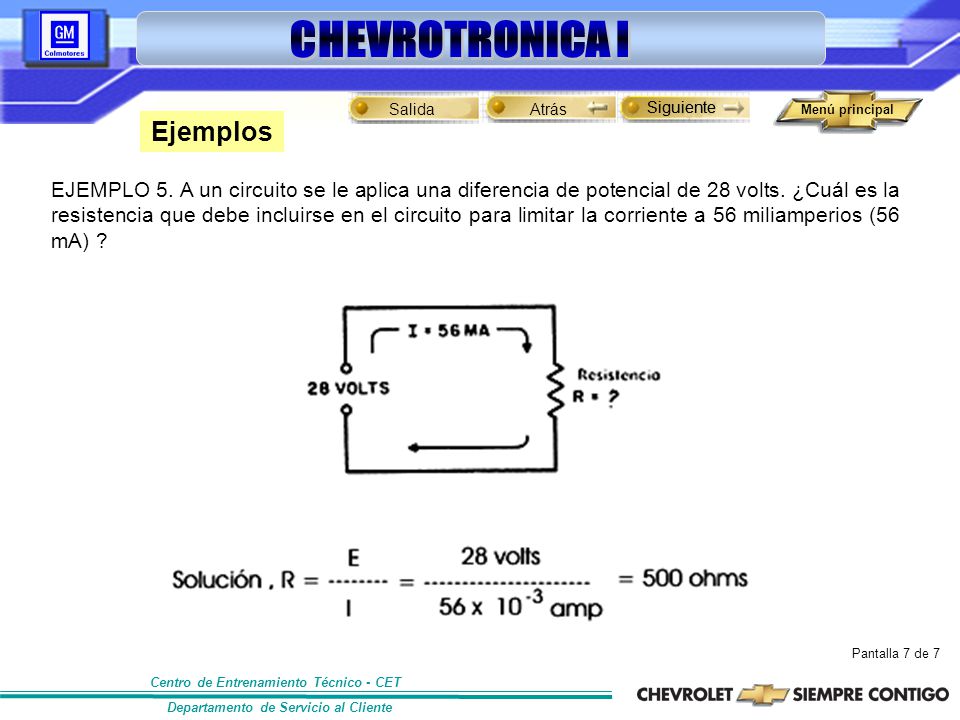

52 Siguiente Ejemplos EJEMPLO 5. A un circuito se le aplica una diferencia de potencial de 28 volts. ¿Cuál es la resistencia que debe incluirse en el circuito para limitar la corriente a 56 miliamperios (56 mA) ? Pantalla 7 de 7

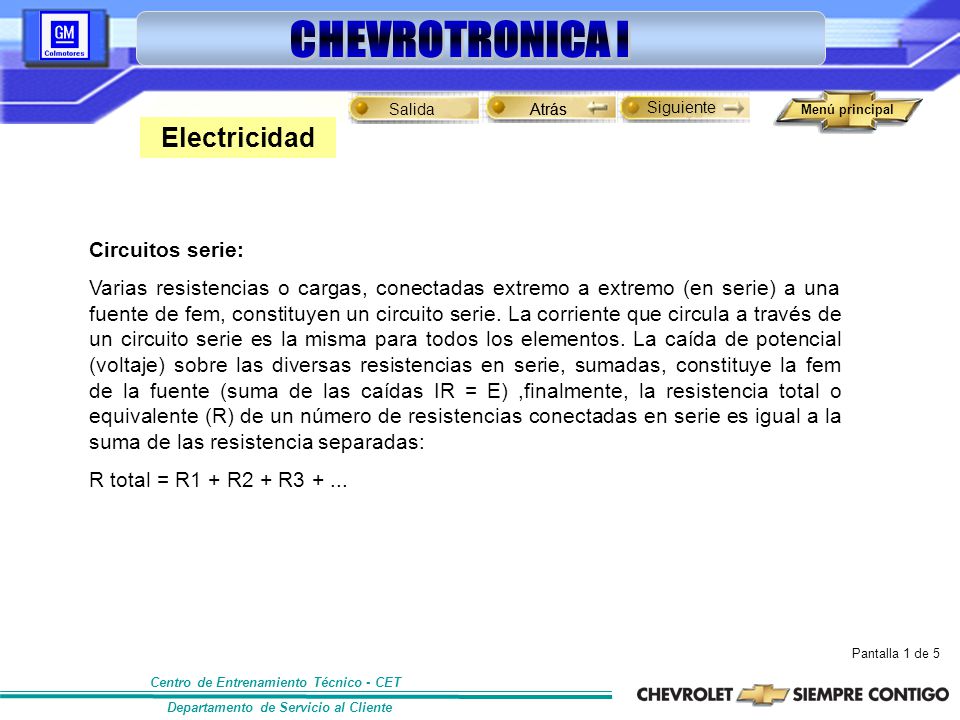

53 Electricidad Circuitos serie:
Atrás Electricidad Circuitos serie: Varias resistencias o cargas, conectadas extremo a extremo (en serie) a una fuente de fem, constituyen un circuito serie. La corriente que circula a través de un circuito serie es la misma para todos los elementos. La caída de potencial (voltaje) sobre las diversas resistencias en serie, sumadas, constituye la fem de la fuente (suma de las caídas IR = E) ,finalmente, la resistencia total o equivalente (R) de un número de resistencias conectadas en serie es igual a la suma de las resistencia separadas: R total = R1 + R2 + R Pantalla 1 de 5

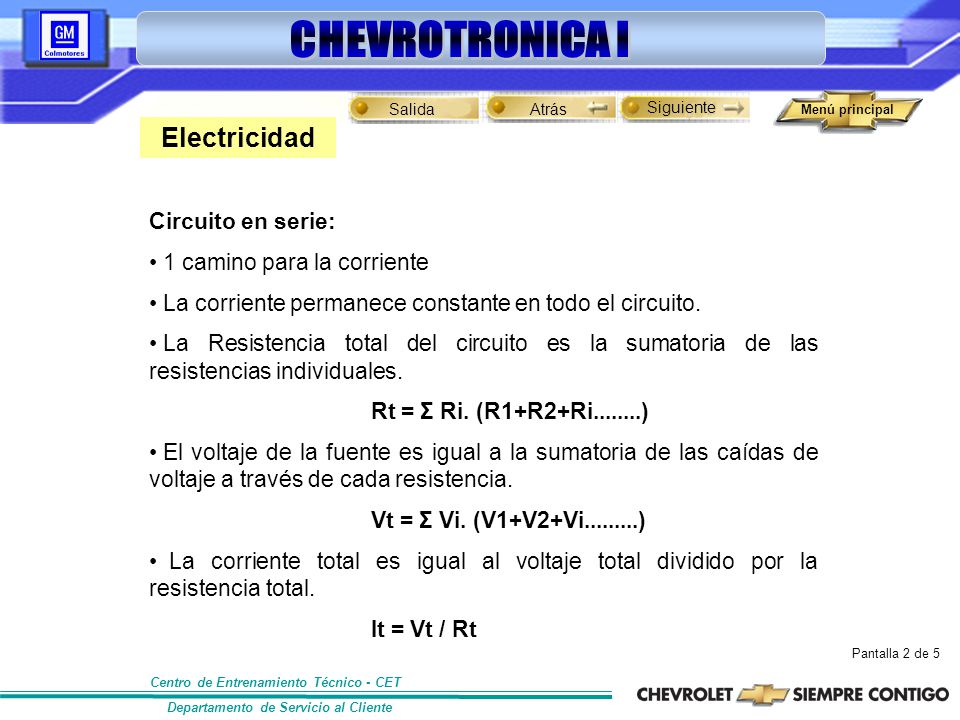

54 Electricidad Circuito en serie: 1 camino para la corriente
La corriente permanece constante en todo el circuito. La Resistencia total del circuito es la sumatoria de las resistencias individuales. Rt = Σ Ri. (R1+R2+Ri ) El voltaje de la fuente es igual a la sumatoria de las caídas de voltaje a través de cada resistencia. Vt = Σ Vi. (V1+V2+Vi ) La corriente total es igual al voltaje total dividido por la resistencia total. It = Vt / Rt Pantalla 2 de 5

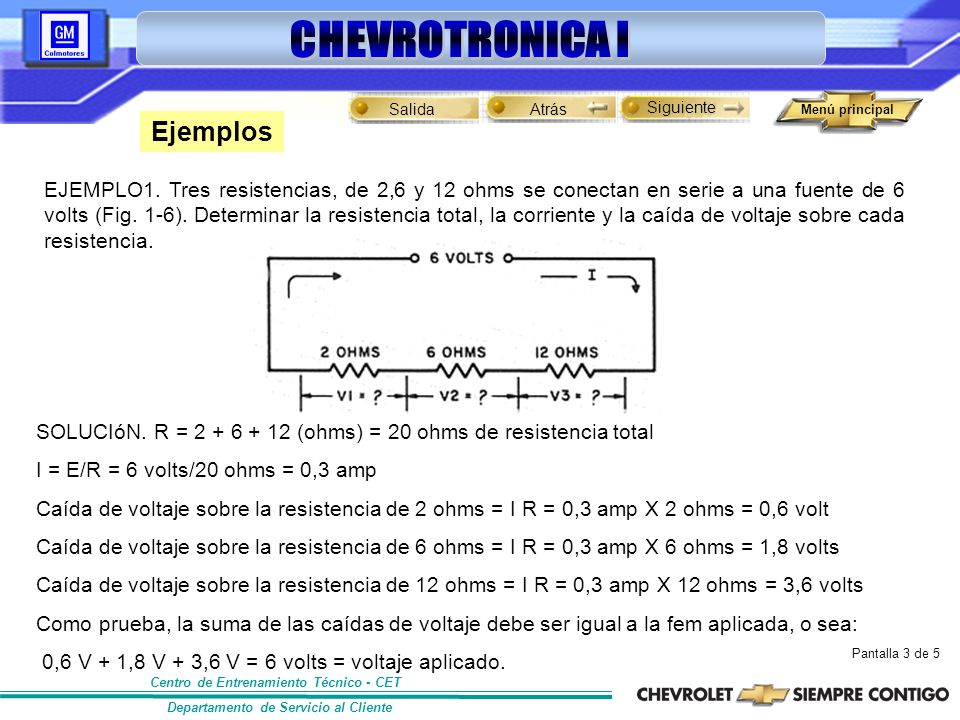

55 Ejemplos EJEMPLO1. Tres resistencias, de 2,6 y 12 ohms se conectan en serie a una fuente de 6 volts (Fig. 1-6). Determinar la resistencia total, la corriente y la caída de voltaje sobre cada resistencia. SOLUCIóN. R = (ohms) = 20 ohms de resistencia total I = E/R = 6 volts/20 ohms = 0,3 amp Caída de voltaje sobre la resistencia de 2 ohms = I R = 0,3 amp X 2 ohms = 0,6 volt Caída de voltaje sobre la resistencia de 6 ohms = I R = 0,3 amp X 6 ohms = 1,8 volts Caída de voltaje sobre la resistencia de 12 ohms = I R = 0,3 amp X 12 ohms = 3,6 volts Como prueba, la suma de las caídas de voltaje debe ser igual a la fem aplicada, o sea: 0,6 V + 1,8 V + 3,6 V = 6 volts = voltaje aplicado. Pantalla 3 de 5

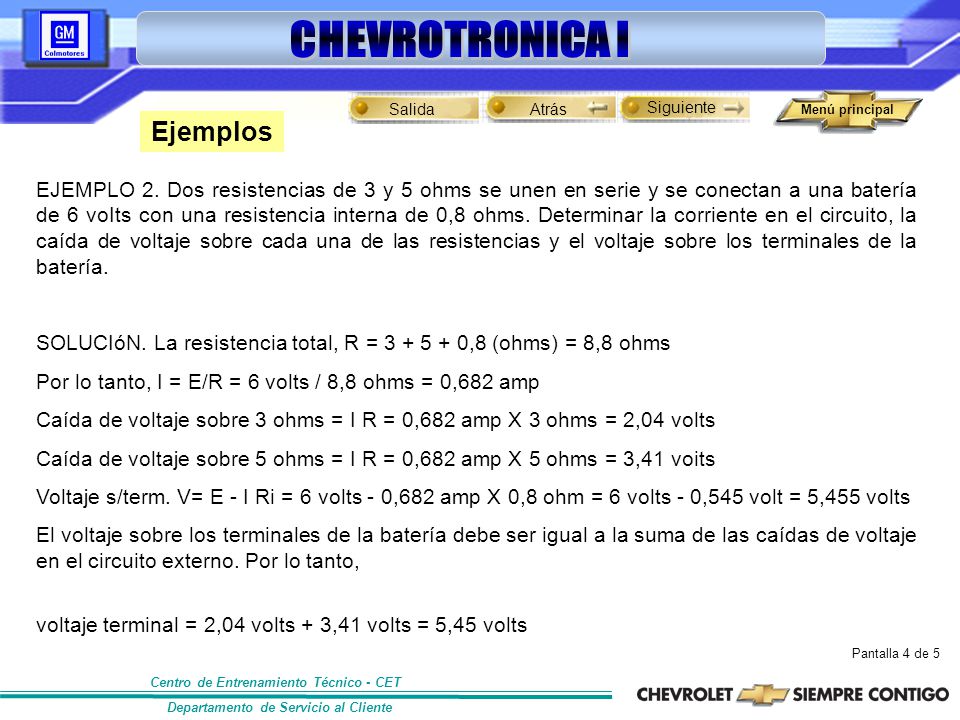

56 Ejemplos EJEMPLO 2. Dos resistencias de 3 y 5 ohms se unen en serie y se conectan a una batería de 6 voIts con una resistencia interna de 0,8 ohms. Determinar la corriente en el circuito, la caída de voltaje sobre cada una de las resistencias y el voltaje sobre los terminales de la batería. SOLUCIóN. La resistencia total, R = ,8 (ohms) = 8,8 ohms Por lo tanto, I = E/R = 6 volts / 8,8 ohms = 0,682 amp Caída de voltaje sobre 3 ohms = I R = 0,682 amp X 3 ohms = 2,04 volts Caída de voltaje sobre 5 ohms = I R = 0,682 amp X 5 ohms = 3,41 voits Voltaje s/term. V= E - I Ri = 6 volts - 0,682 amp X 0,8 ohm = 6 volts - 0,545 volt = 5,455 volts El voltaje sobre los terminales de la batería debe ser igual a la suma de las caídas de voltaje en el circuito externo. Por lo tanto, voltaje terminal = 2,04 volts + 3,41 volts = 5,45 volts Pantalla 4 de 5

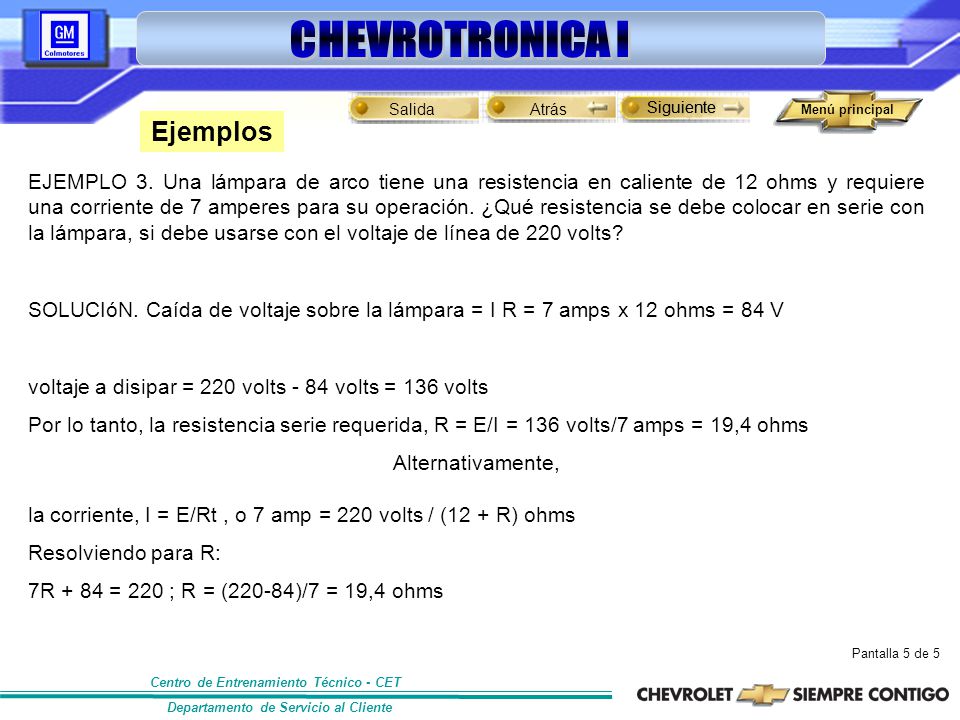

57 Siguiente Ejemplos EJEMPLO 3. Una lámpara de arco tiene una resistencia en caliente de 12 ohms y requiere una corriente de 7 amperes para su operación. ¿Qué resistencia se debe colocar en serie con la lámpara, si debe usarse con el voltaje de línea de 220 volts? SOLUCIóN. Caída de voltaje sobre la lámpara = I R = 7 amps x 12 ohms = 84 V voltaje a disipar = 220 volts - 84 volts = 136 volts Por lo tanto, la resistencia serie requerida, R = E/I = 136 volts/7 amps = 19,4 ohms Alternativamente, la corriente, I = E/Rt , o 7 amp = 220 volts / (12 + R) ohms Resolviendo para R: 7R + 84 = 220 ; R = (220-84)/7 = 19,4 ohms Pantalla 5 de 5

58 Electricidad Circuitos paralelos:
Atrás Electricidad Circuitos paralelos: En un circuito paralelo, la corriente entregada por la fuente se divide en un número de ramas separadas que pueden ser iguales o distintas. Dado que todas las ramas están alimentadas por el mismo voltaje, la caída de voltaje sobre cada resistencia de las ramas, es la misma, y es igual a la fem de la fuente. La corriente en cada rama varía inversamente con la resistencia de la misma. La corriente total es igual a la suma de las corrientes de las ramas, o sea : It = I1 + I2 + I La resistencia total o equivalente (R) de un número de resistencias conectadas en paralelo, es menor que la resistencia más pequeña y está dada por: La resistencia (R) total o equivalente de dos resistencias conectadas en paralelo, es el producto de los valores, dividido por su suma: Pantalla 1 de 6

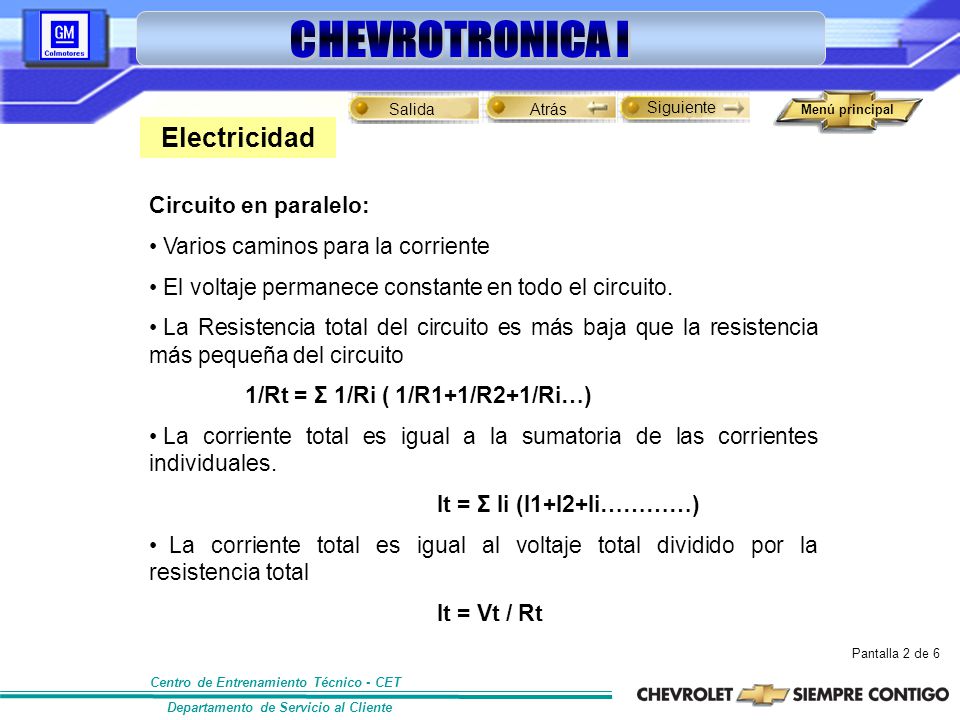

59 Electricidad Circuito en paralelo: Varios caminos para la corriente
El voltaje permanece constante en todo el circuito. La Resistencia total del circuito es más baja que la resistencia más pequeña del circuito 1/Rt = Σ 1/Ri ( 1/R1+1/R2+1/Ri…) La corriente total es igual a la sumatoria de las corrientes individuales. It = Σ Ii (I1+I2+Ii…………) La corriente total es igual al voltaje total dividido por la resistencia total It = Vt / Rt Pantalla 2 de 6

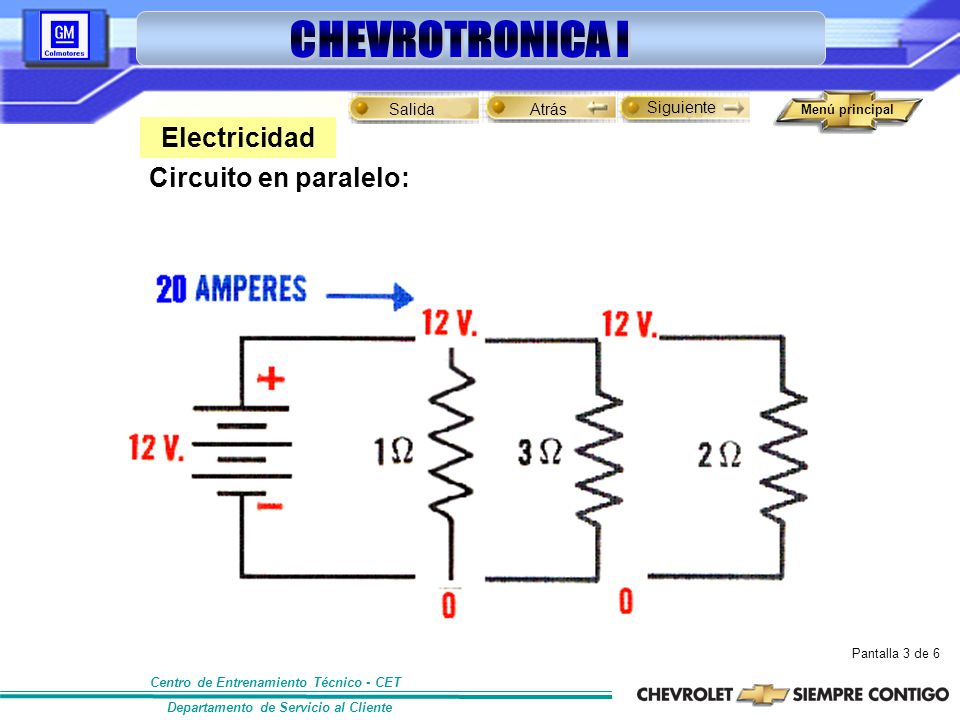

60 Electricidad Circuito en paralelo: Pantalla 3 de 6

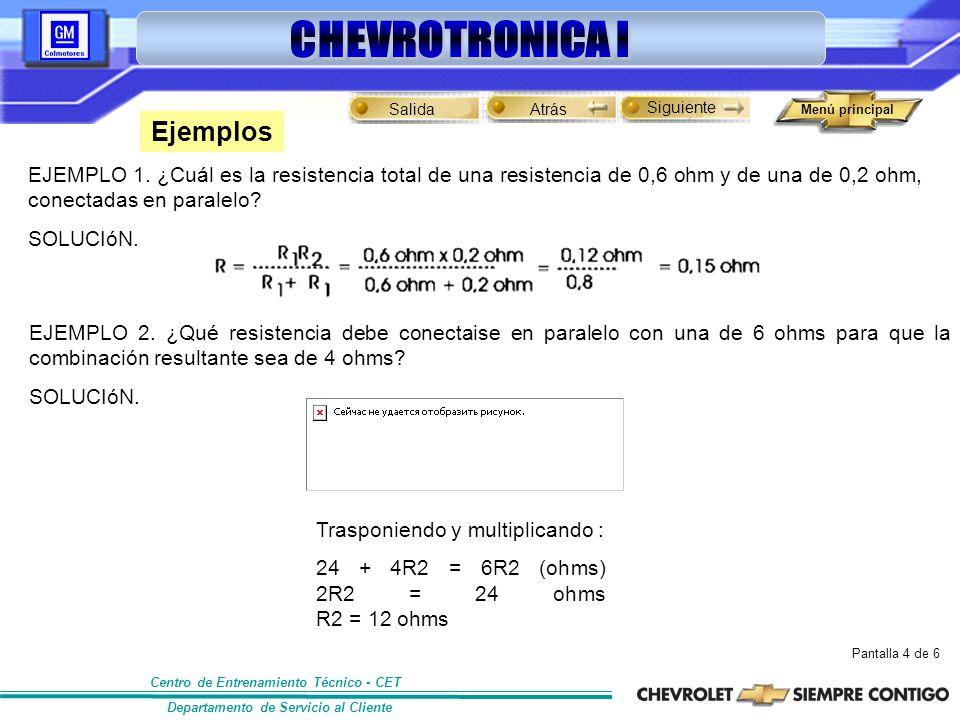

61 Ejemplos EJEMPLO 1. ¿Cuál es la resistencia total de una resistencia de 0,6 ohm y de una de 0,2 ohm, conectadas en paralelo? SOLUCIóN. EJEMPLO 2. ¿Qué resistencia debe conectaise en paralelo con una de 6 ohms para que la combinación resultante sea de 4 ohms? SOLUCIóN. Trasponiendo y multiplicando : 24 + 4R2 = 6R2 (ohms) 2R2 = 24 ohms R2 = 12 ohms Pantalla 4 de 6

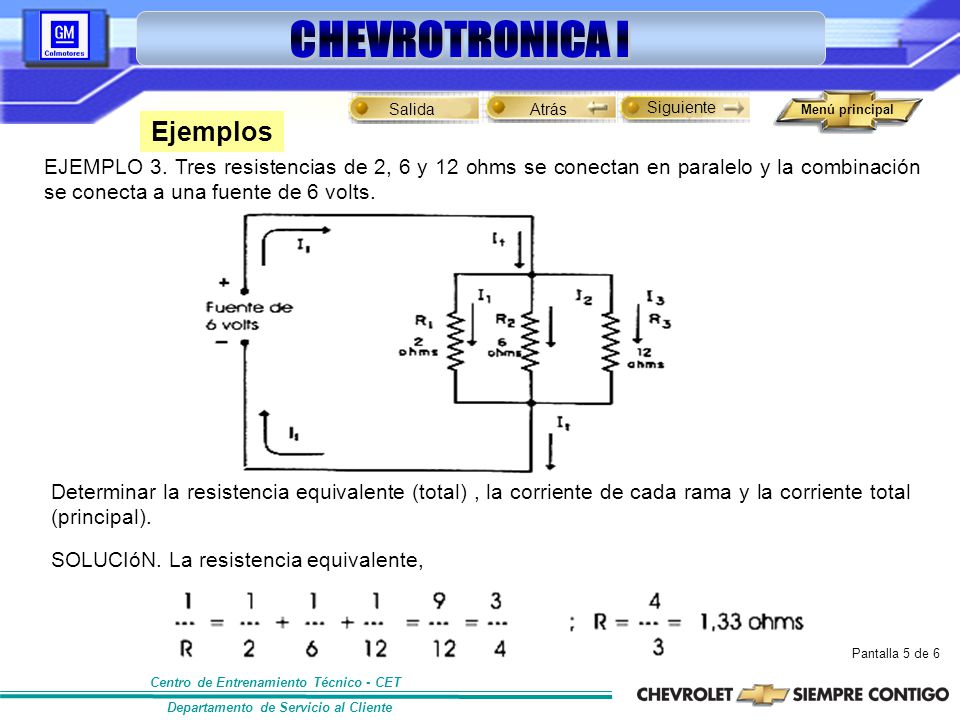

62 Ejemplos EJEMPLO 3. Tres resistencias de 2, 6 y 12 ohms se conectan en paralelo y la combinación se conecta a una fuente de 6 volts. Determinar la resistencia equivalente (total) , la corriente de cada rama y la corriente total (principal). SOLUCIóN. La resistencia equivalente, Pantalla 5 de 6

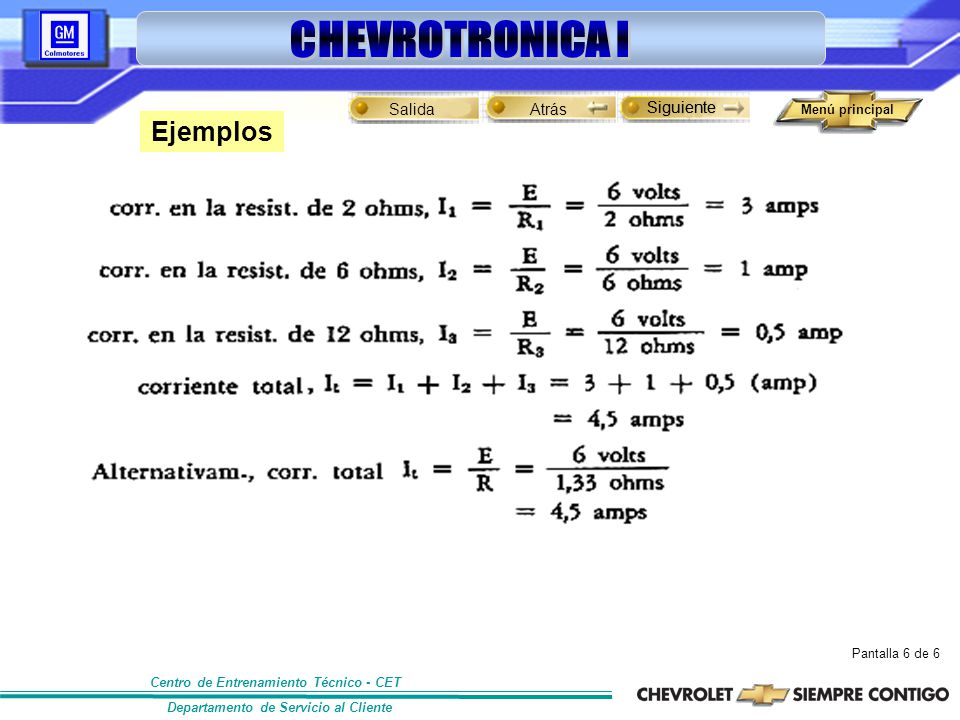

63 Siguiente Ejemplos Pantalla 6 de 6

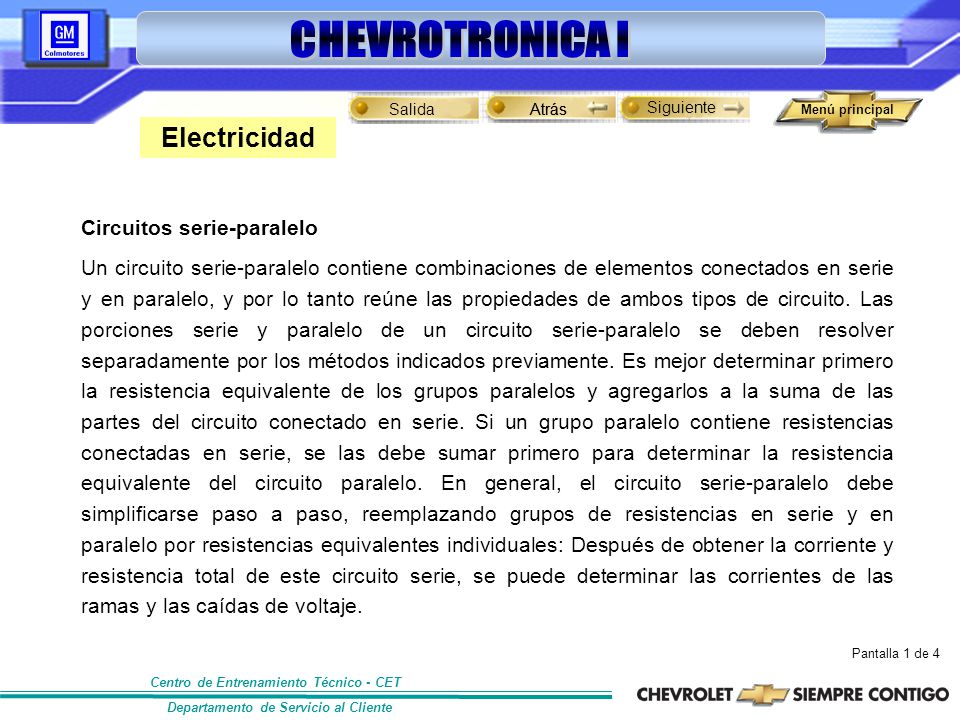

64 Electricidad Circuitos serie-paralelo
Atrás Electricidad Circuitos serie-paralelo Un circuito serie-paralelo contiene combinaciones de elementos conectados en serie y en paralelo, y por lo tanto reúne las propiedades de ambos tipos de circuito. Las porciones serie y paralelo de un circuito serie-paralelo se deben resolver separadamente por los métodos indicados previamente. Es mejor determinar primero la resistencia equivalente de los grupos paralelos y agregarlos a la suma de las partes del circuito conectado en serie. Si un grupo paralelo contiene resistencias conectadas en serie, se las debe sumar primero para determinar la resistencia equivalente del circuito paralelo. En general, el circuito serie-paralelo debe simplificarse paso a paso, reemplazando grupos de resistencias en serie y en paralelo por resistencias equivalentes individuales: Después de obtener la corriente y resistencia total de este circuito serie, se puede determinar las corrientes de las ramas y las caídas de voltaje. Pantalla 1 de 4

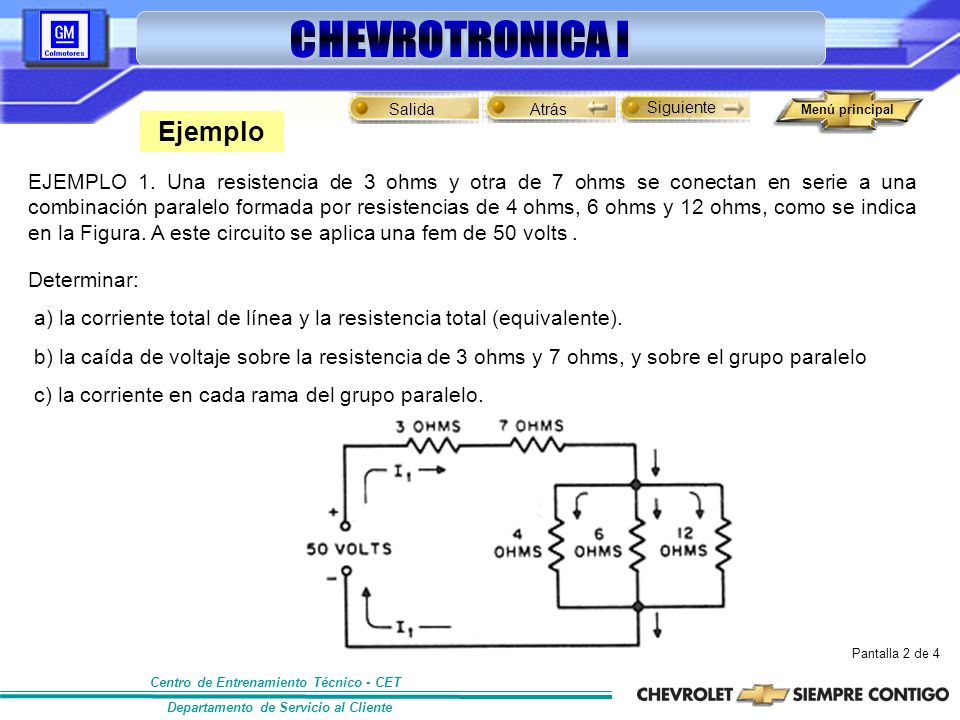

65 Ejemplo EJEMPLO 1. Una resistencia de 3 ohms y otra de 7 ohms se conectan en serie a una combinación paralelo formada por resistencias de 4 ohms, 6 ohms y 12 ohms, como se indica en la Figura. A este circuito se aplica una fem de 50 volts . Determinar: a) la corriente total de línea y la resistencia total (equivalente). b) la caída de voltaje sobre la resistencia de 3 ohms y 7 ohms, y sobre el grupo paralelo c) la corriente en cada rama del grupo paralelo. Pantalla 2 de 4

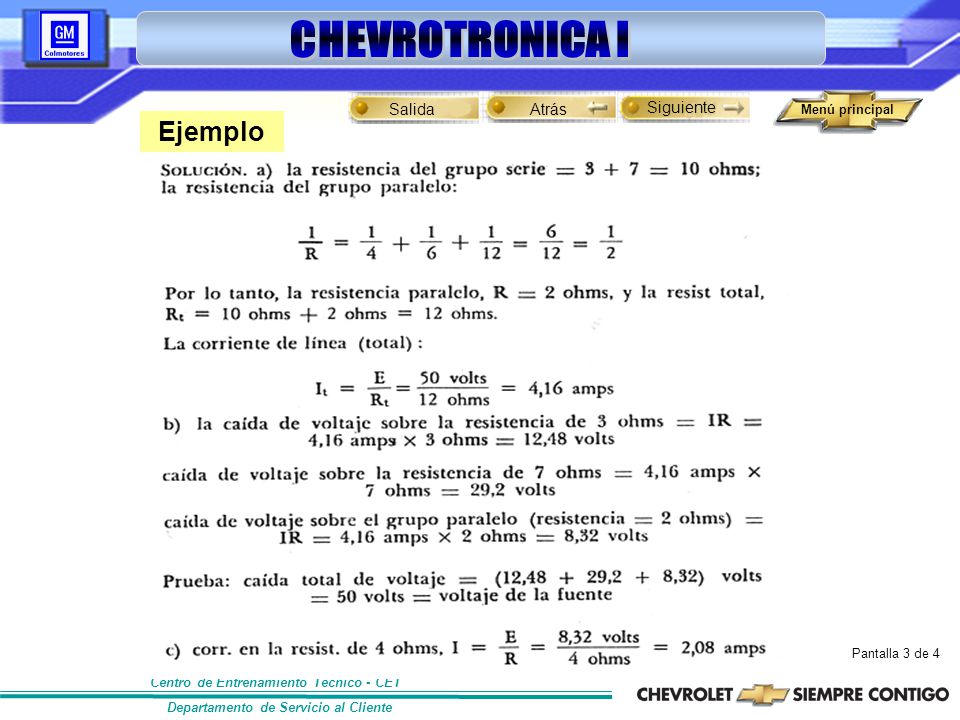

66 Ejemplo Pantalla 3 de 4

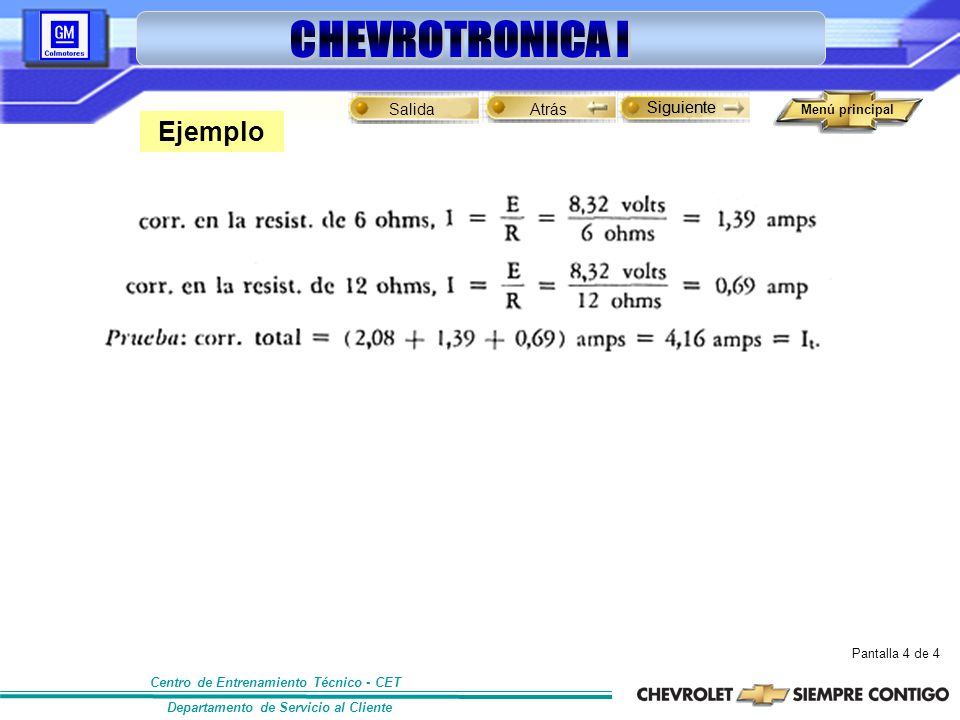

67 Siguiente Ejemplo Pantalla 4 de 4

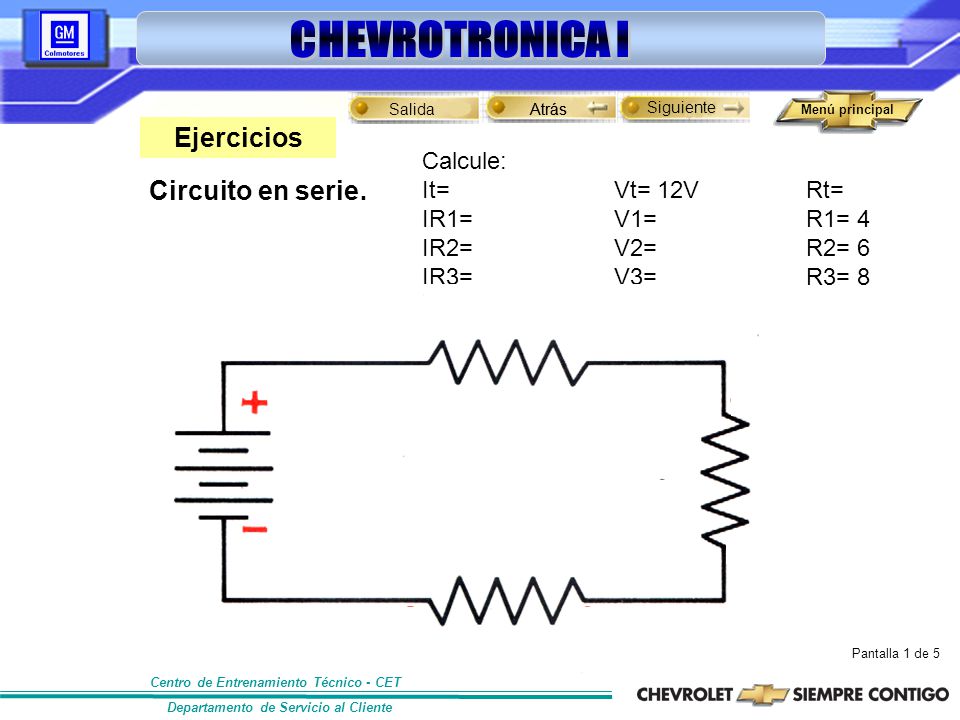

68 Ejercicios Circuito en serie: Calcule: It= Vt= 12V Rt= IR1= V1= R1= 4
Atrás Ejercicios Calcule: It= Vt= 12V Rt= IR1= V1= R1= 4 IR2= V2= R2= 6 IR3= V3= R3= 8 Circuito en serie: Pantalla 1 de 5

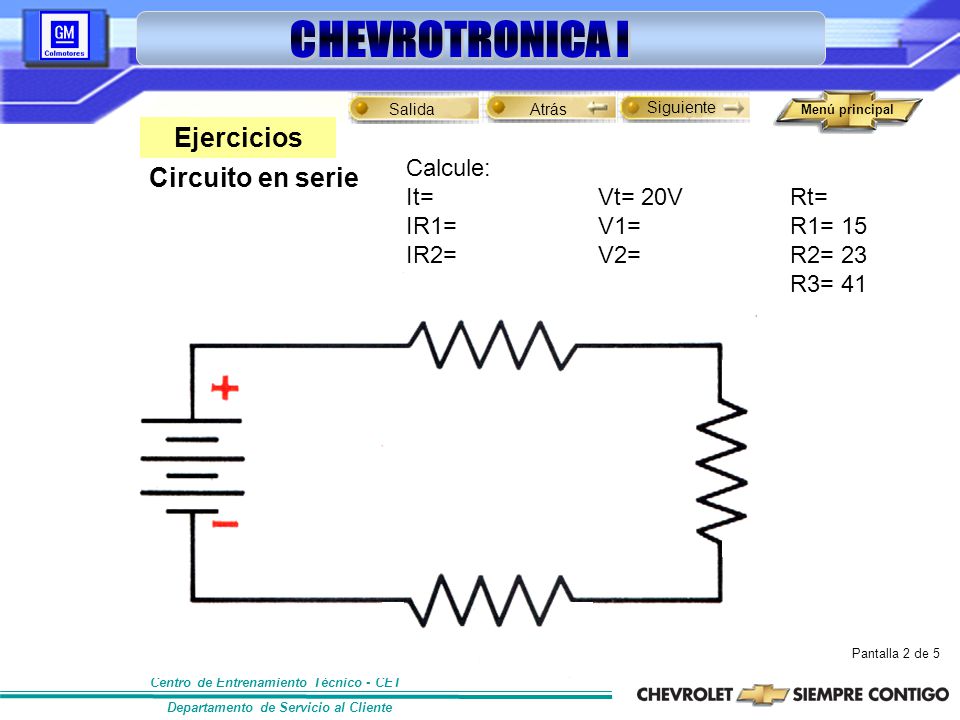

69 Ejercicios Circuito en serie: Calcule: It= Vt= 20V Rt= IR1= V1= R1= 15
Pantalla 2 de 5

70 Ejercicios Circuito en paralelo Calcule: It= 20A Vt= 12V Rt=
IR1= V1= R1= 1 IR2= V2= R2= 2 IR3= V3= R3= 3 Circuito en paralelo Pantalla 3 de 5

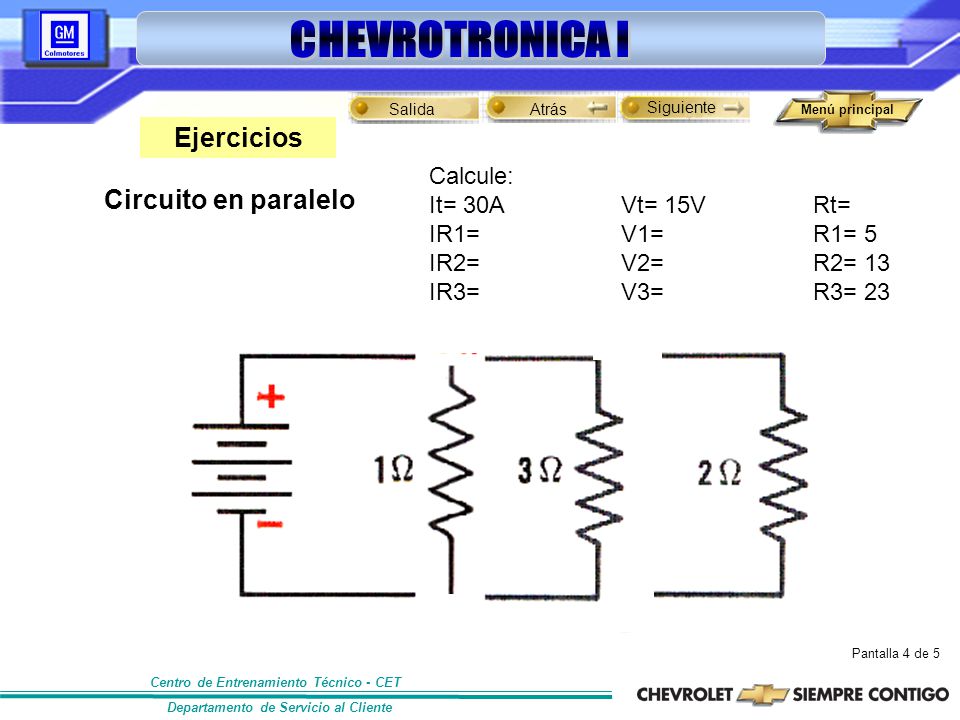

71 Ejercicios Circuito en paralelo Calcule: It= 30A Vt= 15V Rt=
IR1= V1= R1= 5 IR2= V2= R2= 13 IR3= V3= R3= 23 Circuito en paralelo Pantalla 4 de 5

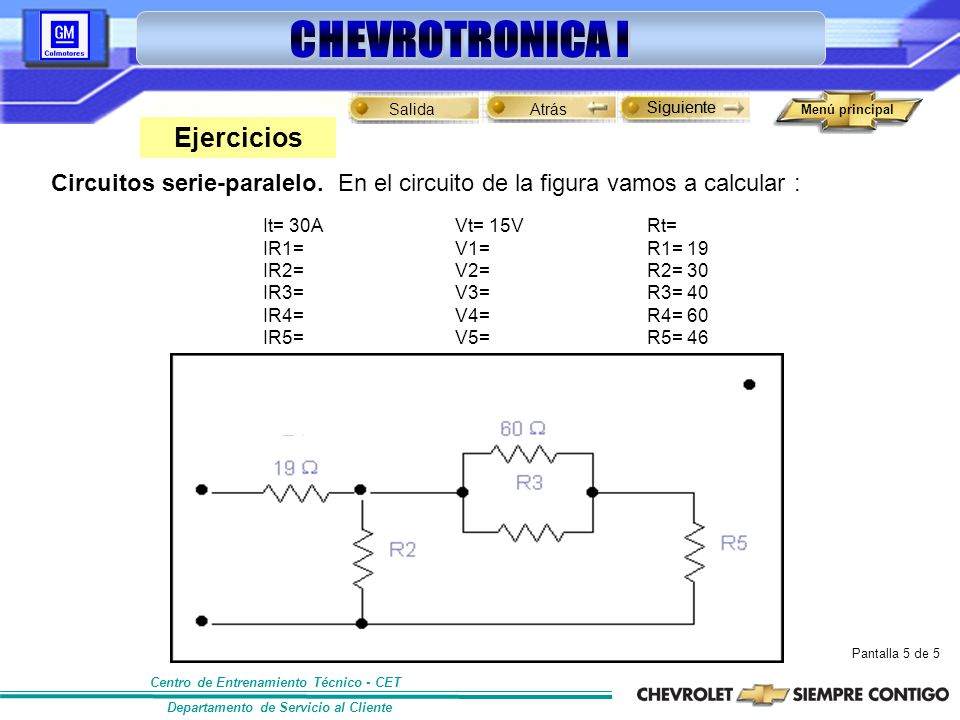

72 Siguiente Ejercicios Circuitos serie-paralelo. En el circuito de la figura vamos a calcular :  It= 30A Vt= 15V Rt= IR1= V1= R1= 19 IR2= V2= R2= 30 IR3= V3= R3= 40 IR4= V4= R4= 60 IR5= V5= R5= 46 Pantalla 5 de 5
