Buenos Aires 21 de Diciembre de 2005 Ing. EDUARDO ALBERTO BOSIO

Presentación del tema: "Buenos Aires 21 de Diciembre de 2005 Ing. EDUARDO ALBERTO BOSIO"— Transcripción de la presentación:

1 Buenos Aires 21 de Diciembre de 2005 Ing. EDUARDO ALBERTO BOSIO
PIONEER NATURAL RESOURCES Jornadas de Trabajo sobre Transporte de Hidrocarburos Líquidos y Gasoductos de Captación Buenos Aires 21 de Diciembre de 2005 Ing. EDUARDO ALBERTO BOSIO

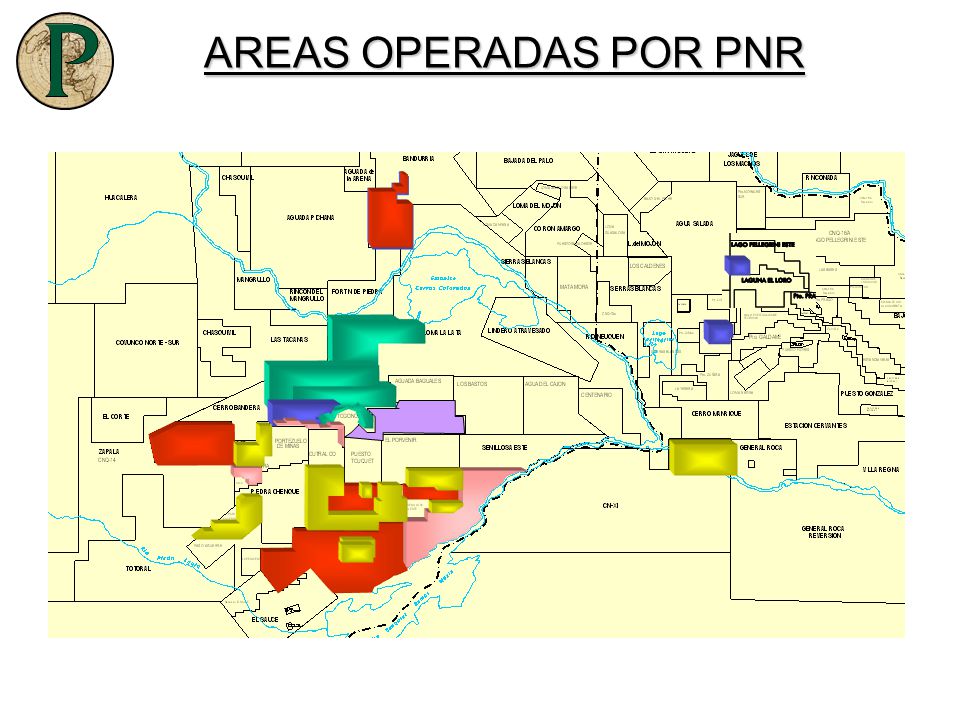

2 AREAS OPERADAS POR PNR

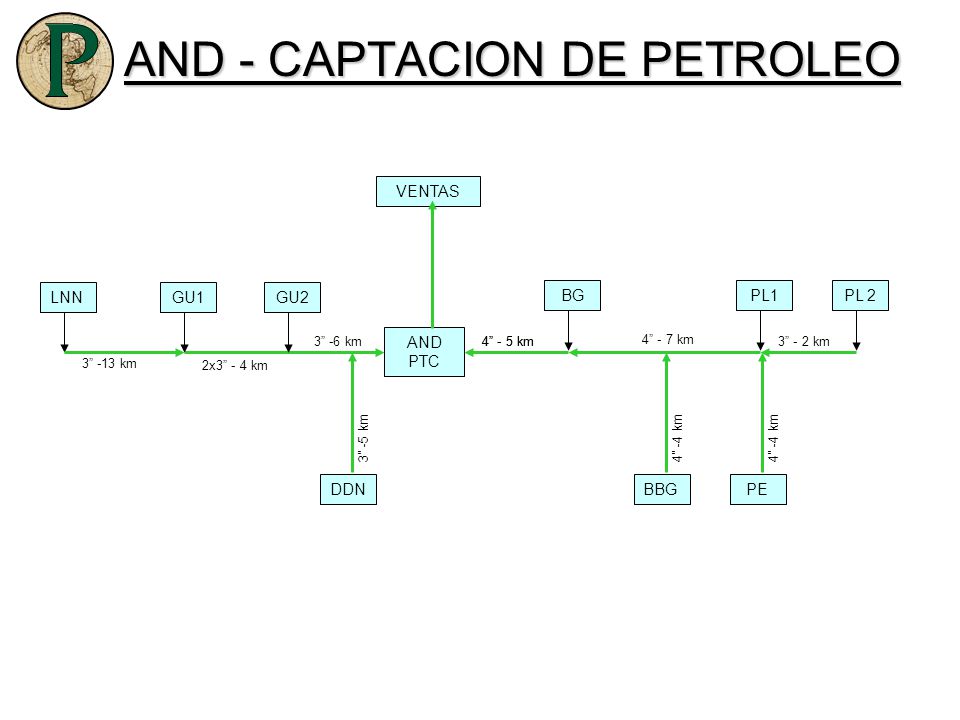

3 AND - CAPTACION DE PETROLEO
VENTAS LNN GU1 GU2 BG PL1 PL 2 3” -6 km AND PTC 4” - 5 km 4” - 5 km 4” - 7 km 3” - 2 km 3” -13 km 2x3” - 4 km 3” -5 km 4” -4 km 4” -4 km DDN BBG PE

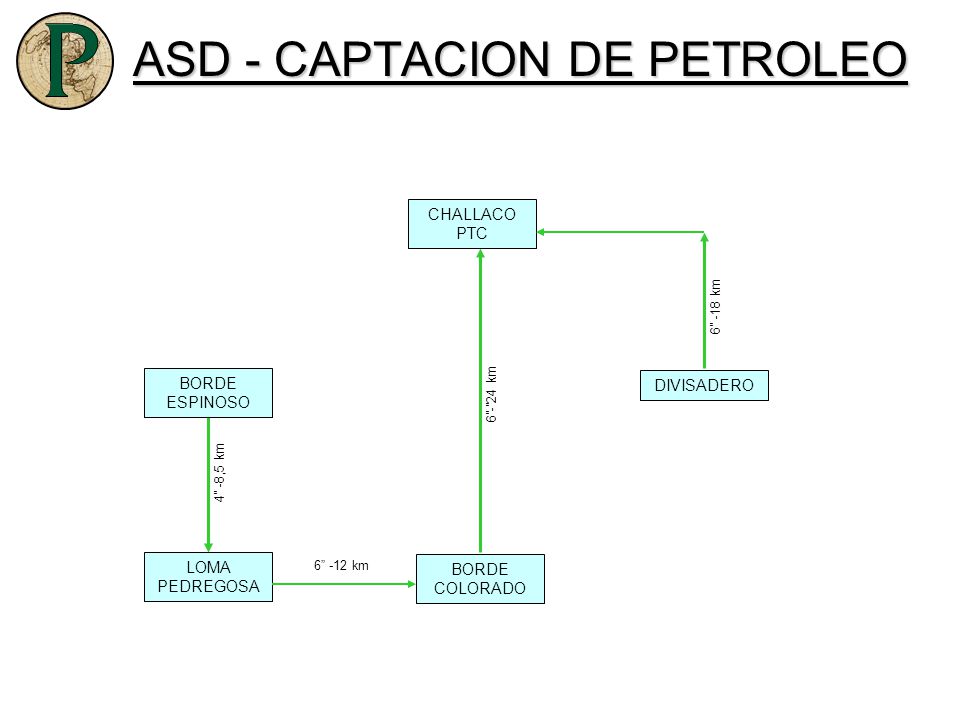

4 ASD - CAPTACION DE PETROLEO
CHALLACO PTC 6” -18 km BORDE ESPINOSO DIVISADERO 6”-”24 km 4” -8,5 km LOMA PEDREGOSA 6” -12 km BORDE COLORADO

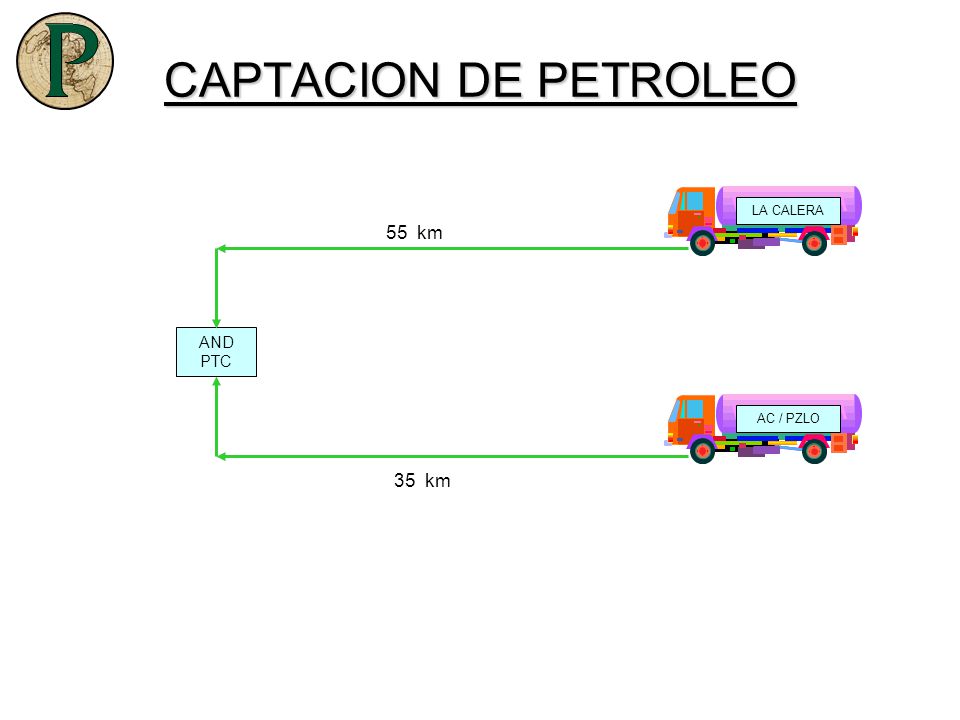

5 CAPTACION DE PETROLEO LA CALERA 55 km AND PTC AC / PZLO 35 km

6 LACT REPSOL YPF HUINCUL
DESPACHO DE PETROLEO LACT REPSOL YPF HUINCUL AND PTC 8” -13 km CHALLACO TK CALIBRADO OLDELVAL 6” - 1 km EFO LACT OLDELVAL 6” - 23 km

7 AND - CAPTACION DE GAS PL PE NB BG GU HUI ACO AC PN LOMA NEGRA PTG
2x8” -10 km 8” -10 km BG 12” -23 km GU HUI ACO AC PN 12” -25 km 12” -20 km LOMA NEGRA PTG VENTAS 8” -10 km PO PLO 8” -17 km RCN

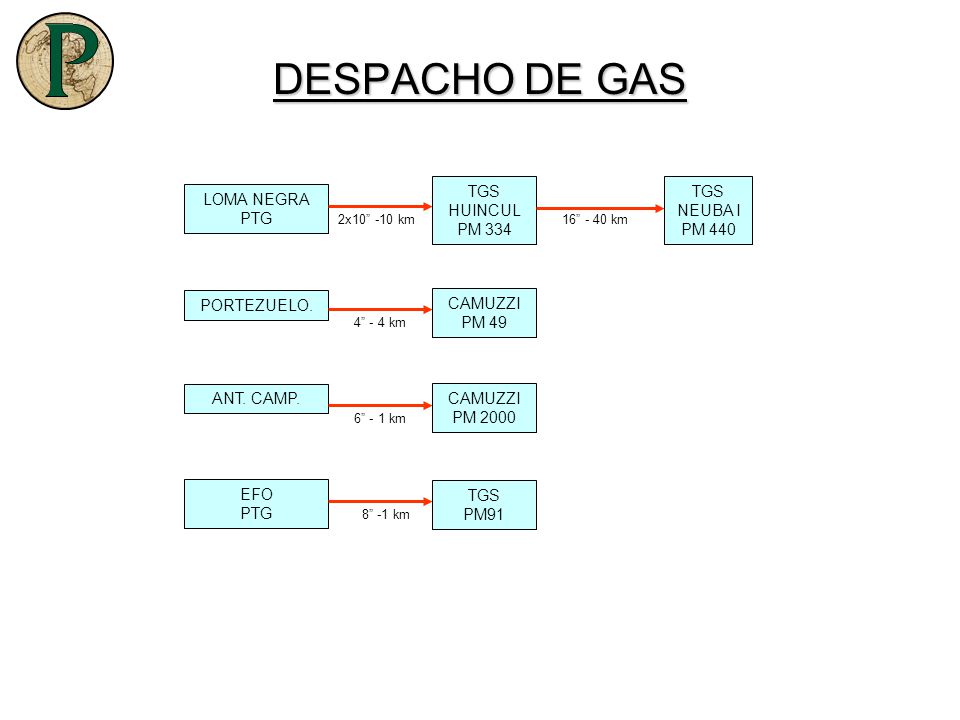

8 DESPACHO DE GAS TGS HUINCUL PM 334 TGS NEUBA I PM 440 LOMA NEGRA PTG
2x10” -10 km 16” - 40 km PORTEZUELO. CAMUZZI PM 49 4” - 4 km ANT. CAMP. CAMUZZI PM 2000 6” - 1 km EFO PTG TGS PM91 8” -1 km

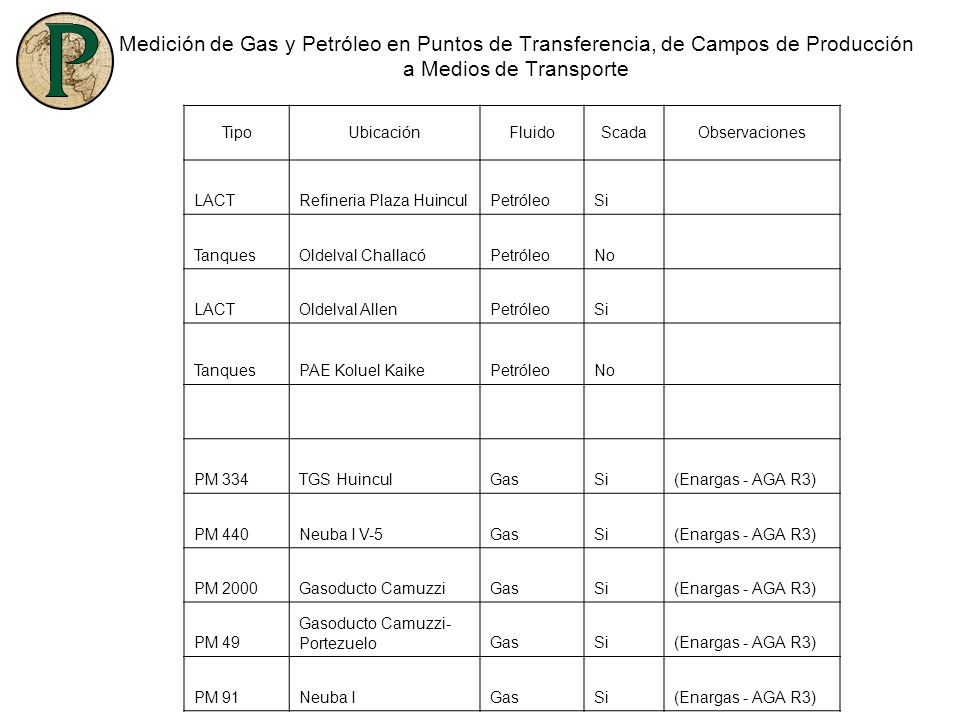

9 Tipo Ubicación Fluido Scada Observaciones LACT Refineria Plaza Huincul Petróleo Si Tanques Oldelval Challacó No Oldelval Allen PAE Koluel Kaike PM 334 TGS Huincul Gas (Enargas - AGA R3) PM 440 Neuba I V-5 PM 2000 Gasoducto Camuzzi PM 49 Gasoducto Camuzzi- Portezuelo PM 91 Neuba I Medición de Gas y Petróleo en Puntos de Transferencia, de Campos de Producción a Medios de Transporte

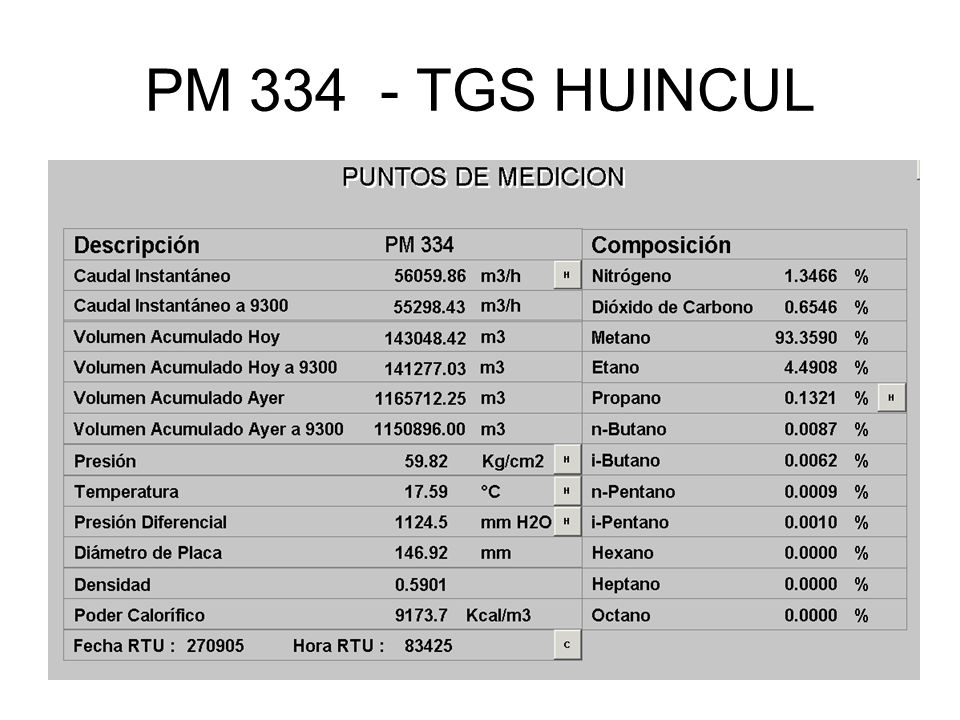

10 PM TGS HUINCUL

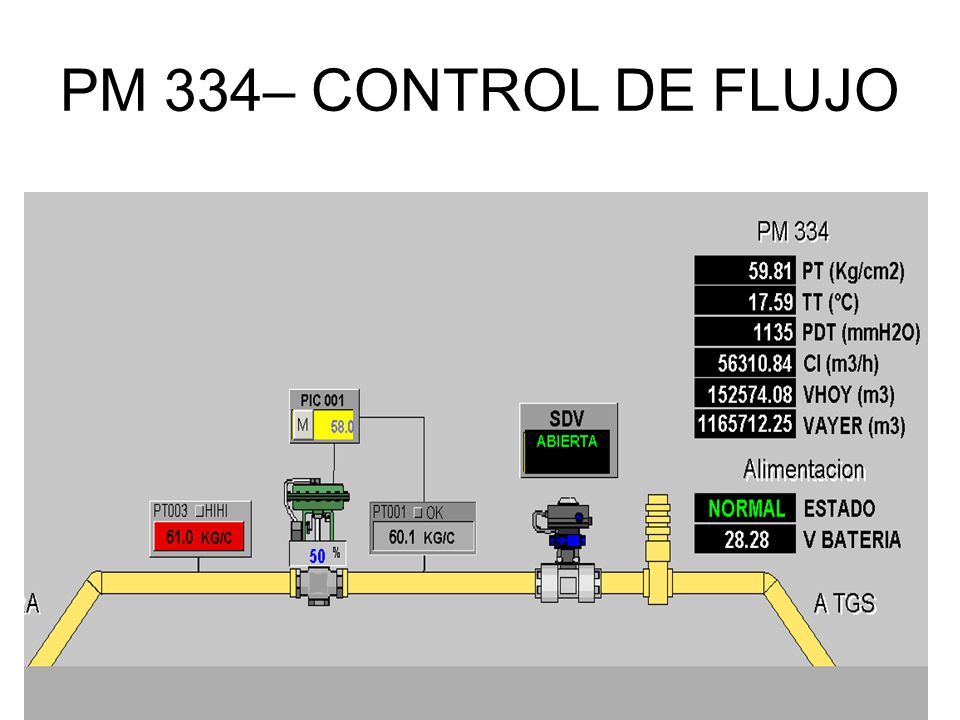

11 PM 334– CONTROL DE FLUJO

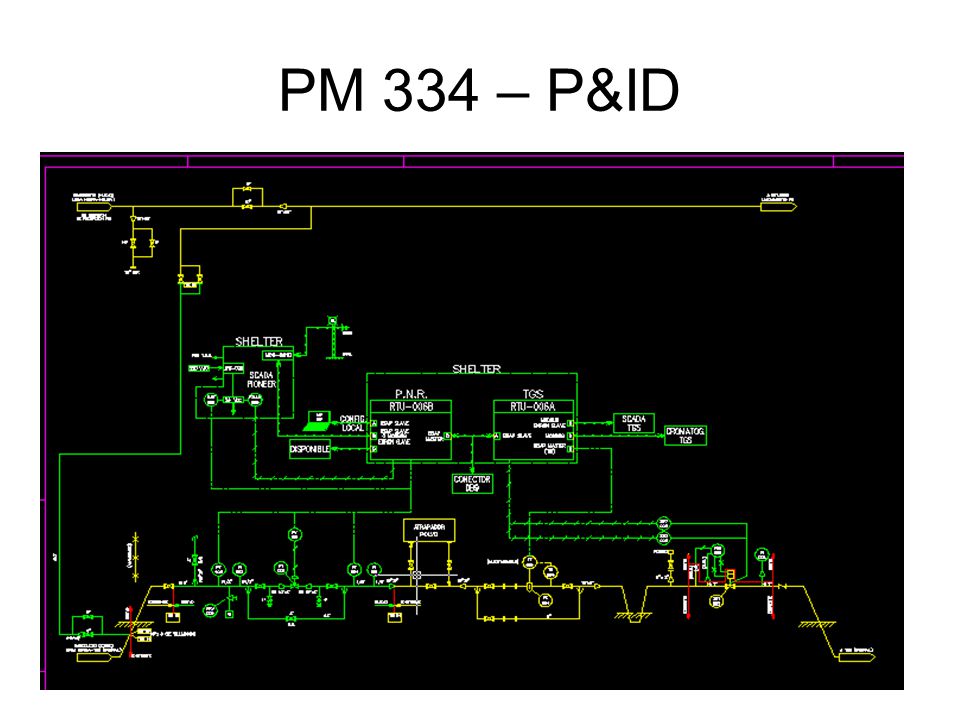

12 PM 334 – P&ID

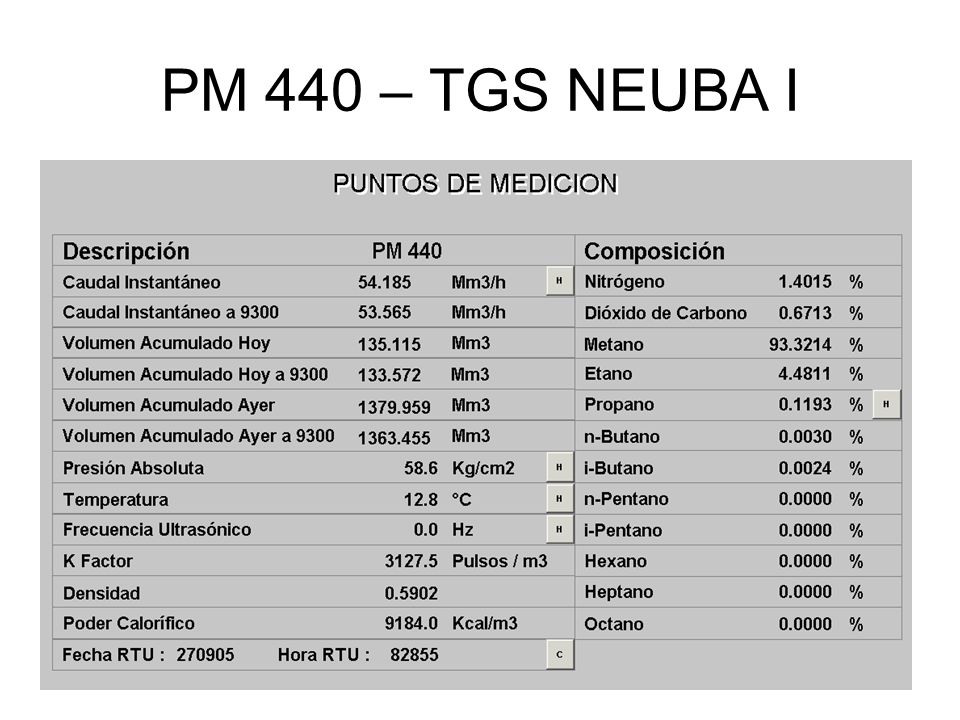

13 PM 440 – TGS NEUBA I

14 PM440 – VISTA EN PLANTA

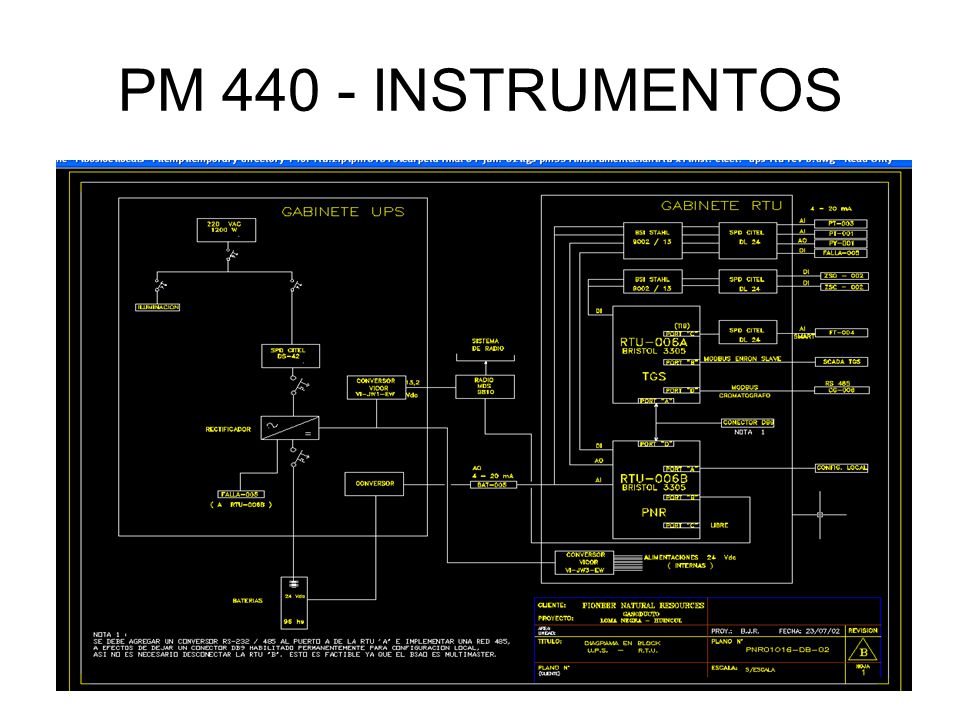

15 PM INSTRUMENTOS

16 PM 49 - PORTEZUELO

17 Lact a Repsol YPF Plaza Huincul
