1 Medición de Gas en Puntos de Transferencia, de Campos de Producción a Gasoductos de Transportadora de Gas del Sur Gerencia de Medición y Calidad de Gas

2 Localización de los puntos de transferencia del Productor al Gasoducto
Gerencia de Medición y Calidad de Gas

3 Distribución del Sistema de Medición
62 PM en Plantas Comp. 334 Puntos de Medición El 90% son de tecnología Electrónica (EFM) El 85% de ellos están telemedidos 40 PM de Recepción A desarrollar: 169 PM de Entrega 35 PM de Transferencia entre Gasoductos 28 PM de Procesamiento 54 Cromatógrafos en línea 20 Estaciones Telecomandadas. Regulaciones y Transferencias 60 Estaciones de Regulación de Presión Gerencia de Medición y Calidad de Gas

4 GASODUCTO SUR - Tramo San Sebastian –El Condor
PM-0003 PM-0001 Cañadon Piedras San Sebastian 57.367 0.000 PM-0005 YAC.CAÑADON ALFA PM- 0007 FIN TRAMO FUEGINO Faro Virgenes 0.000=> 24” 30” 93.385 PM-0008 GASODUCTO SUBMARINO El Condor

5 GASODUCTO SUR - El Condor - San Julián
INICIO TRAMO AUSTRAL PM-0008 PM-0016 Planta El Condor Yac.Cerro Norte 56.152 82.190 49.700 Prog. 0 VLA-2 PM-0013 Yac.Chimen Aike PM-0412 Campo Boleadoras Yac.Maria Ines PM-0210 Le Marchand PM-0417 C. Bremen PC Piedrabuena Yac. Recepcion Quintana Río Coyle VLA-8 PC San Julian

6 GASODUCTO SUR - Tramo Pico Truncado - Garayalde
PM- 0389 Yac El Huemul INICIO TRAMO SUR Holdich 0.000 PC.Pico Truncado PM-0388 Yac.El tordillo P.del Castillo PM-0359 Yac.Los Perales Holdich 86.200 65.104 84.718 Planta Manantiales Behr PM-0413 Yac.El Zorro PC Garayalde Salamanca

7 YacALNorte de la Dorasl COMPLEJO PLAZA HUINCUL
GASODUCTOS OESTE - Neuba I / Neuba II / Huincul-Conesa PM-0314 PM-0347 PM-0392 PM-0322 PM-0306 Aguada Pichana Aguada San Roque PM-0082 Proyecto Mega Sierra Chata Borde Montuoso L. L. LATA Y. P. F. 11.050 11.100 17.350 0.000 36” 0.000 Transferencia Neuba II - Neuba I Rio Neuquen PM0409 L.L.Lata Y. P. F PM-0087 PM-0272 87.000 0.000 PM-0085 Lindero atravesado Occidental Reinyeccion Barrosa PM-0083 8.000 S.BARROSA Y.P.F. 73.607 PM-0440 29.150 60.150 YacALNorte de la Dorasl 0.000 Yac. Centenario PM-420 PM-241 PM-351 Centenario po KTI PM-0423 Barrosa Huincul Centenario Yac Las Bases Chevron PM-0084 PLAZA HUINCUL Yac Los Bastos PTA.TRAT Y COMPRES. P.HUINCUL PM-0360 20.500 51.750 86.600 RIO NEUQUEN COMPLEJO PLAZA HUINCUL PM-0334 Loma Negra PM-0459 Capex Senillosa

8 Transf. Neuba II-Medanito
GASODUCTOS OESTE - Neuba I / Neuba II / Huincul-Conesa PC CERVANTES NB-2 62.027 94.442 96.275 36” PM-0423 Yac Las Bases Transf. Neuba II-Medanito PM-0402 Yac.Rio Negro Norte GASODUCTO MEDANITO ALLEN GASODUCTO MEDANITO PM-0311 PM-92 PM-93 PM-94 Pet. Rivadavia Yac. El Medanito Yac. Charco Bayo Yac. La Jarilla 88.400 Transferencia Mainque PM-0091 Fernandez Oro

9 Detalle en Area Sur: Gerencia de Medición y Calidad de Gas

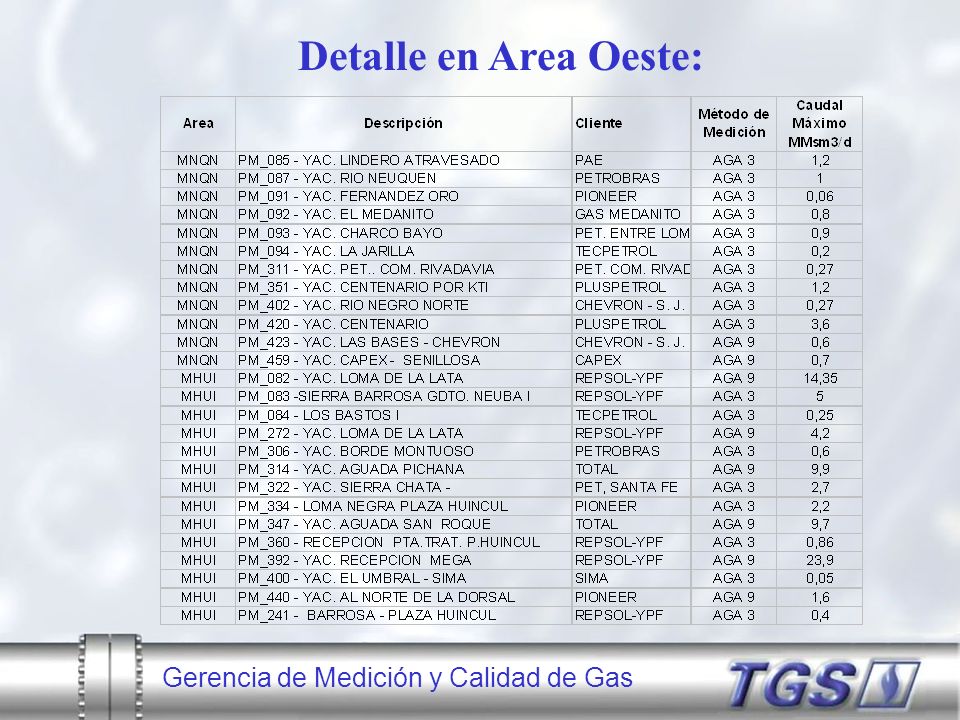

10 Detalle en Area Oeste: Gerencia de Medición y Calidad de Gas

11 Resumen de Puntos de Recepción:
Gerencia de Medición y Calidad de Gas

12 Descripción de las instalaciones utilizadas para la medición
Gerencia de Medición y Calidad de Gas

13 Descripción lazo de medición de caudal según AGA 9:
Gerencia de Medición y Calidad de Gas

14 Vista medidor ultrasónico ( AGA 9)

15 Descripción lazo de medición de caudal según AGA 3:
Gerencia de Medición y Calidad de Gas

16 Vista línea de medición según AGA 3

17 Evaluación de las técnicas empleadas, precisión obtenible
Gerencia de Medición y Calidad de Gas

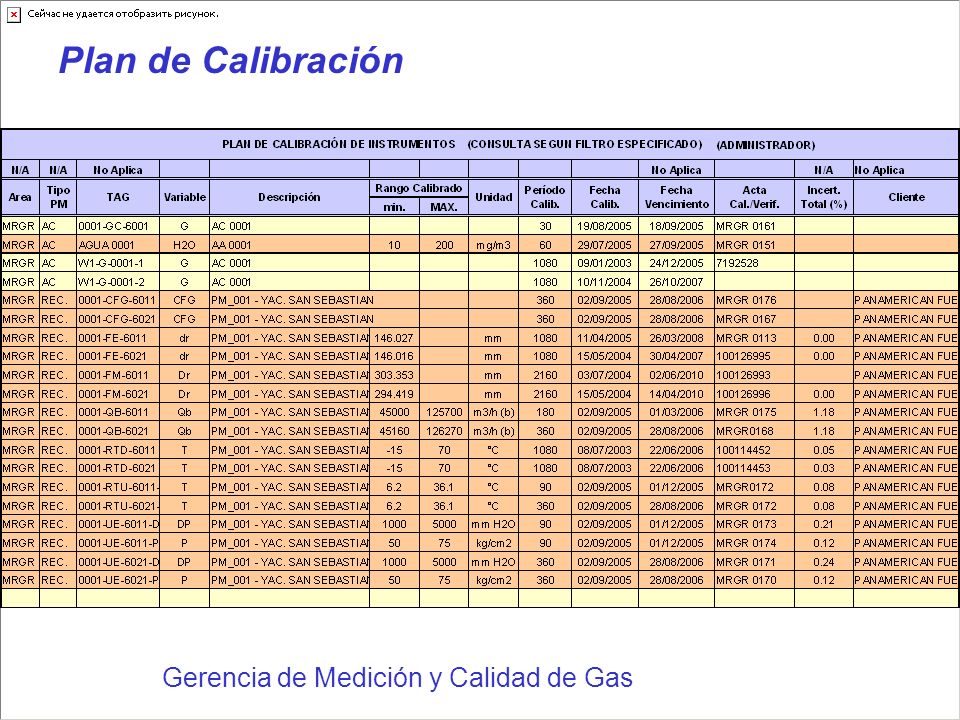

18 Plan de Calibración Gerencia de Medición y Calidad de Gas

19 Precisión para el método de medición según AGA 9
Gerencia de Medición y Calidad de Gas

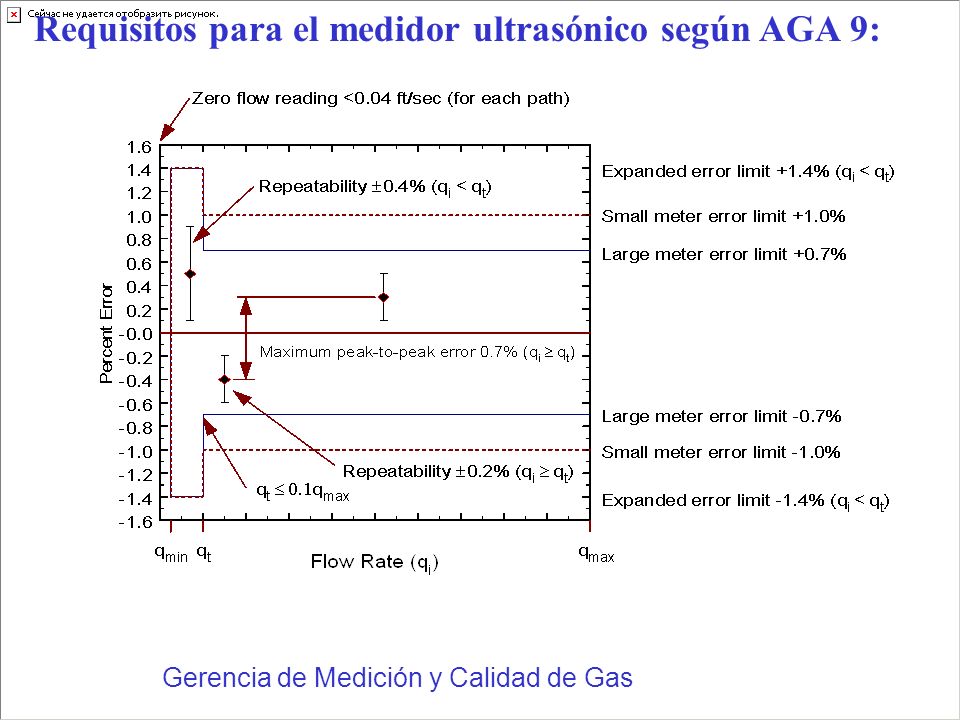

20 Requisitos para el medidor ultrasónico según AGA 9:
Gerencia de Medición y Calidad de Gas

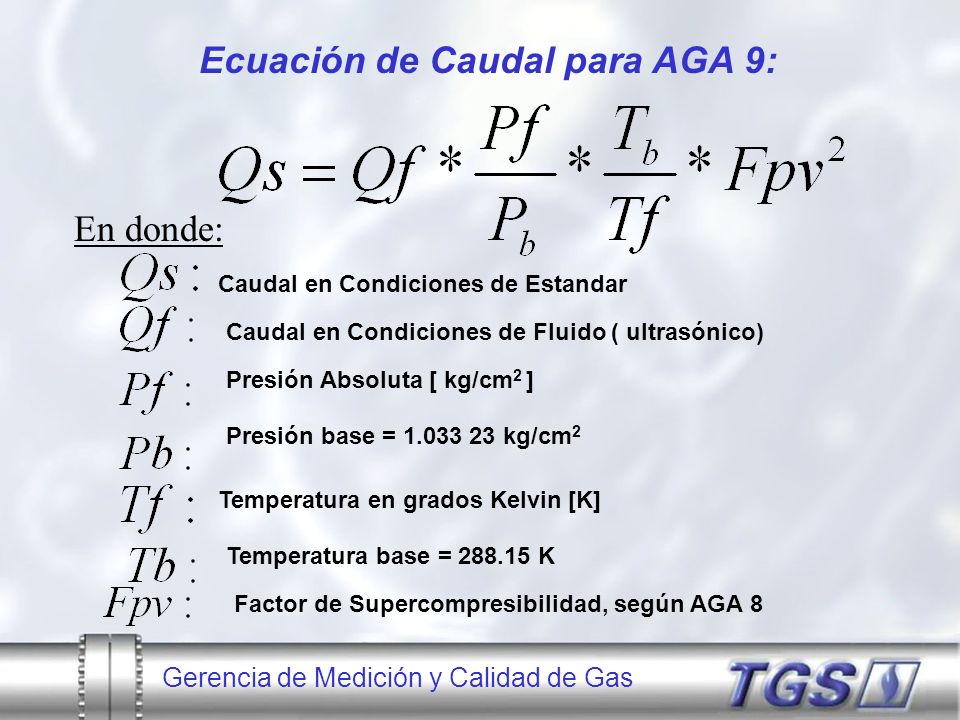

21 Ecuación de Caudal para AGA 9:
En donde: Caudal en Condiciones de Estandar Caudal en Condiciones de Fluido ( ultrasónico) Presión Absoluta [ kg/cm2 ] Presión base = kg/cm2 Temperatura en grados Kelvin [K] Temperatura base = K Factor de Supercompresibilidad, según AGA 8 Gerencia de Medición y Calidad de Gas

22 Fuentes de errores en la medición de caudal para AGA 9:
UP UM UT UQf PT TT UGC CROMATÓGRAFO COMPUTADOR DE CAUDAL Q( Caudal ) UQ Gerencia de Medición y Calidad de Gas

23 Incertidumbre del Lazo de Caudal
Ley de Propagación de la Incertidumbre Coeficiente de Sensibilidad Covarianza ( variable independientes entre si = 0) Incertidumbre de la variable Gerencia de Medición y Calidad de Gas

24 La Incertidumbre de Lazo de Caudal para AGA 9 se obtiene:
Factores de sensibilidad: Medidor Volumétrico (pQf) 1 Factor de Temperatura (pFt) 1 Factor de Presión Absoluta (pFp) 1 Compresibilidad Condiciones Base (pZb) 1 Compresibilidad Condiciones Fluido (pZf) 1 Poder Calorífico (pPcal) 1 Gerencia de Medición y Calidad de Gas

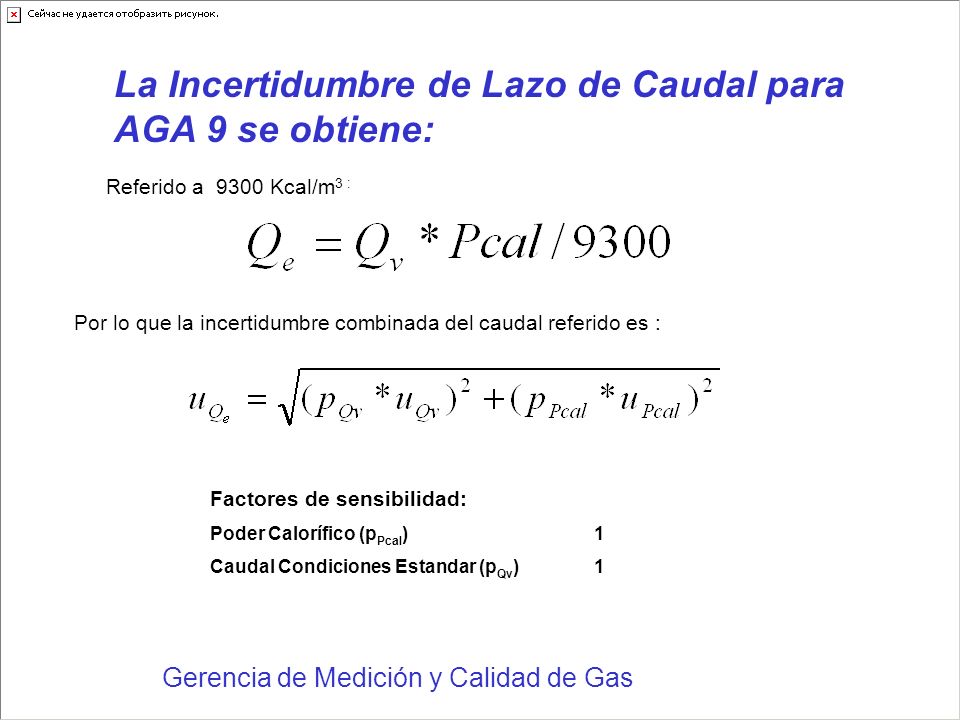

25 La Incertidumbre de Lazo de Caudal para AGA 9 se obtiene:
Referido a Kcal/m3 : Por lo que la incertidumbre combinada del caudal referido es : Factores de sensibilidad: Poder Calorífico (pPcal) 1 Caudal Condiciones Estandar (pQv) 1 Gerencia de Medición y Calidad de Gas

26 Gerencia de Medición y Calidad de Gas

27 Precisión para el método de medición según AGA 3
Gerencia de Medición y Calidad de Gas

28 Ecuación de Caudal para AGA 3:
En donde: Constante conversión de unidades Coeficiente de descarga Factor de velocidad Factor de Expansión Presión Absoluta [ kg/cm2 ] Temperatura en grados Kelvin [K] Compresibilidad en condiciones base Compresibilidad en condiciones de flujo Gerencia de Medición y Calidad de Gas

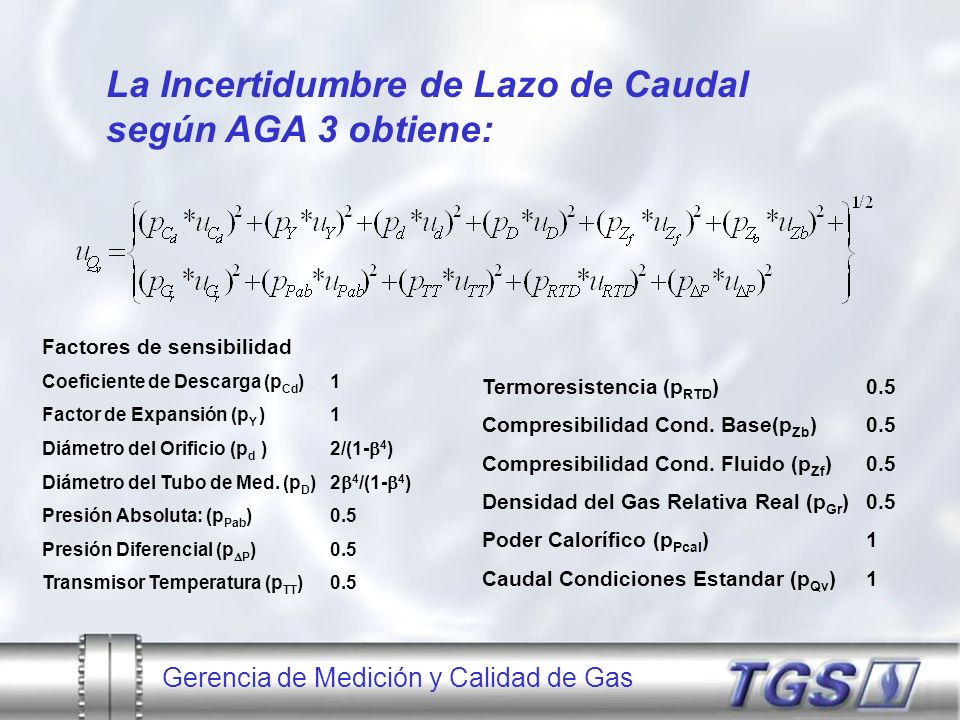

29 La Incertidumbre de Lazo de Caudal según AGA 3 obtiene:
Factores de sensibilidad Coeficiente de Descarga (pCd) 1 Factor de Expansión (pY ) 1 Diámetro del Orificio (pd ) 2/(1-4) Diámetro del Tubo de Med. (pD) 24/(1-4) Presión Absoluta: (pPab) 0.5 Presión Diferencial (pP) 0.5 Transmisor Temperatura (pTT) 0.5 Termoresistencia (pRTD) 0.5 Compresibilidad Cond. Base(pZb) 0.5 Compresibilidad Cond. Fluido (pZf) 0.5 Densidad del Gas Relativa Real (pGr) 0.5 Poder Calorífico (pPcal) 1 Caudal Condiciones Estandar (pQv) 1 Gerencia de Medición y Calidad de Gas

30 La Incertidumbre de Lazo de Caudal para AGA 3 se obtiene:
Referido a Kcal/m3 : Por lo que la incertidumbre combinada del caudal referido es : Factores de sensibilidad: Poder Calorífico (pPcal) 1 Caudal Condiciones Estandar (pQv) 1 Gerencia de Medición y Calidad de Gas

31 Gerencia de Medición y Calidad de Gas

32 Sistema empleado para la transmisión de datos
Gerencia de Medición y Calidad de Gas

33 SISTEMA INTEGRADO DE TRANSMISIÓN DE DATOS
DIRECCIÓN DE OPERACIONES GERENCIA DE MEDICIÓN Y CALIDAD DE GAS SISTEMA INTEGRADO DE TRANSMISIÓN DE DATOS Centro Control Clientes METROGAS, BAN, CAMUZZI, YPF, TGN, etc. C Sistema COST COST en Plantas Compresoras Control Operativo Transporte Solicitudes Programación Asignación y Control Sistema SPAC SPAC en Productores Cargadores Sistema PGN PGN en Clientes de Procesamiento Procesam.de Gas Natural Despacho de Gas TGS Control Operativo de Gasoductos Sistema MEDICION Audita Volumenes y Calidad del Gas Dispositivos EFM DANIEL ULTRA 3000 P.Dif mm P.Est bar Sistema SCADA EFM DB COST Medición SPAC PGN Sistema Facturación SAP Contratos Asignaciones Cierre Mensual Ingreso Manual de Datos

34 Planes Futuros Gerencia de Medición y Calidad de Gas

35 Gerencia de Medición y Calidad de Gas
En evaluación, desarrollo de facilidades locales para Calibración de Turbinas Capacidad de Calibración: 0.5 am3/h hasta 6500 am3/h Certificar ISO para Laboratorio Móvil, con extensión nacional Desarrollar la aplicación del Método de Medición AGA 11 ( se presentó proyecto a Enargas en Julio 05 ) Gerencia de Medición y Calidad de Gas
