Resolución de sistemas combinacionales Ampliación de Sistemas Digitales
2

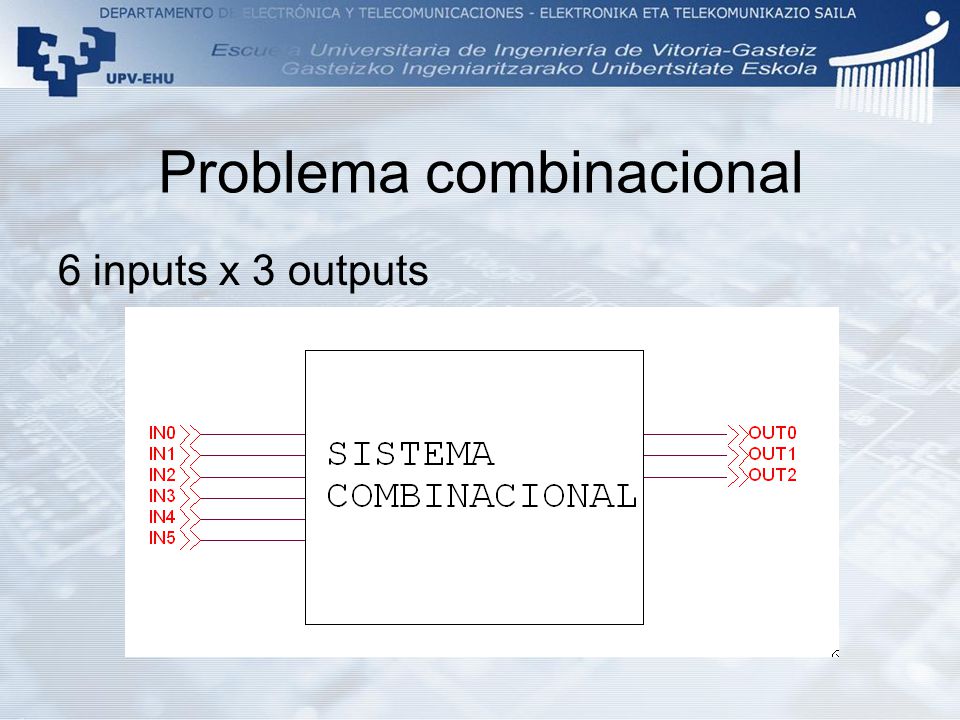

Problema combinacional 6 inputs x 3 outputs
3
Resolución -Tabla de verdad -Simplificación -Obtención de las funciones lógicas -Implementación
4

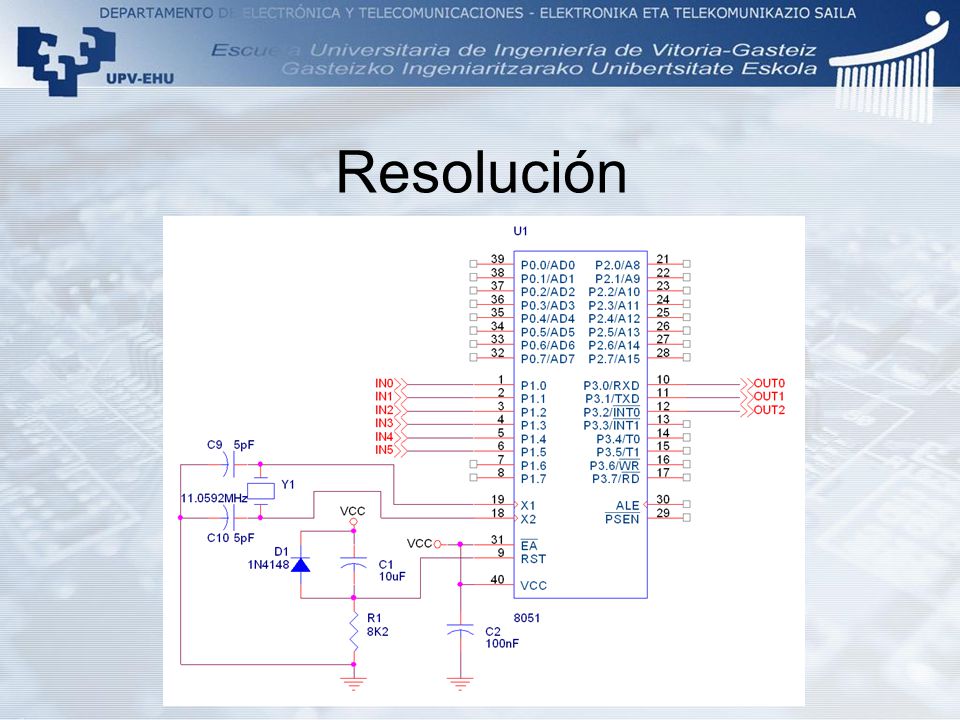

Resolución
5

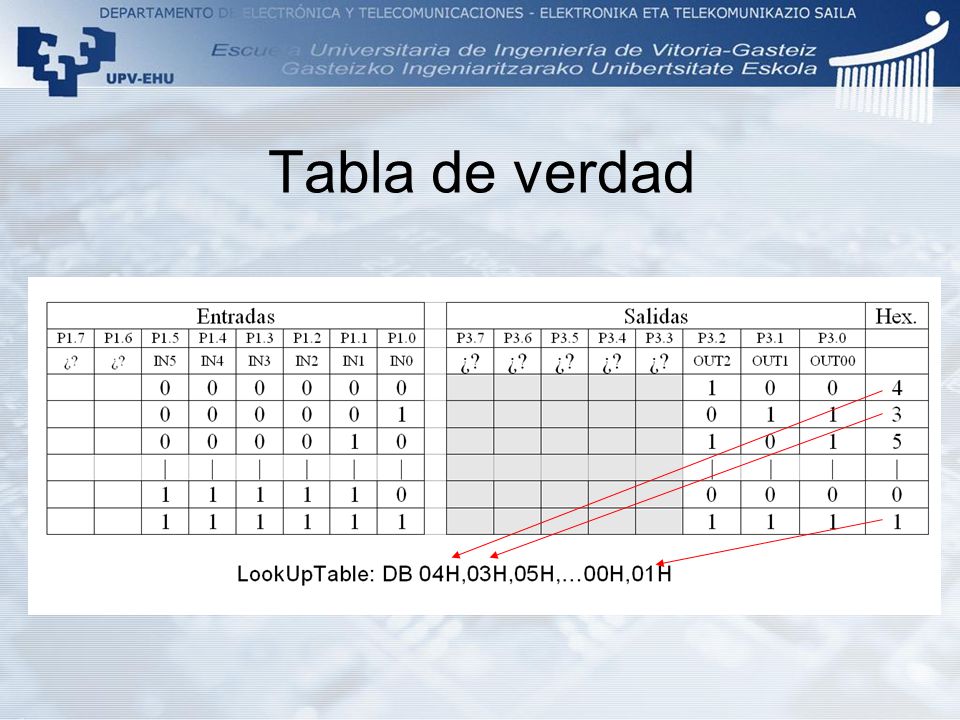

Tabla de verdad
6

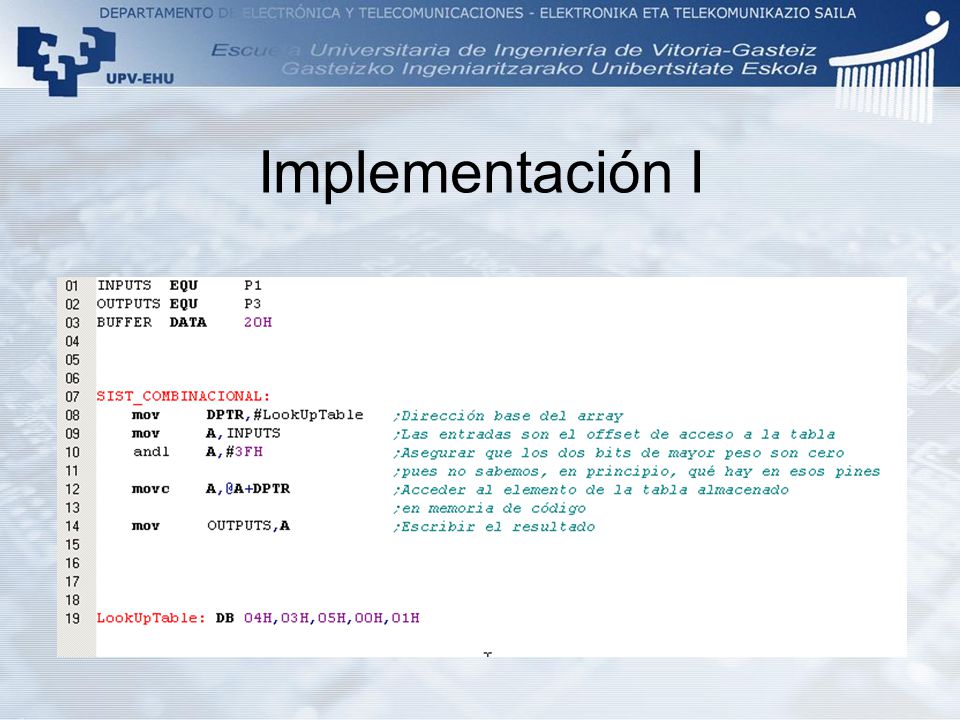

Implementación I
7

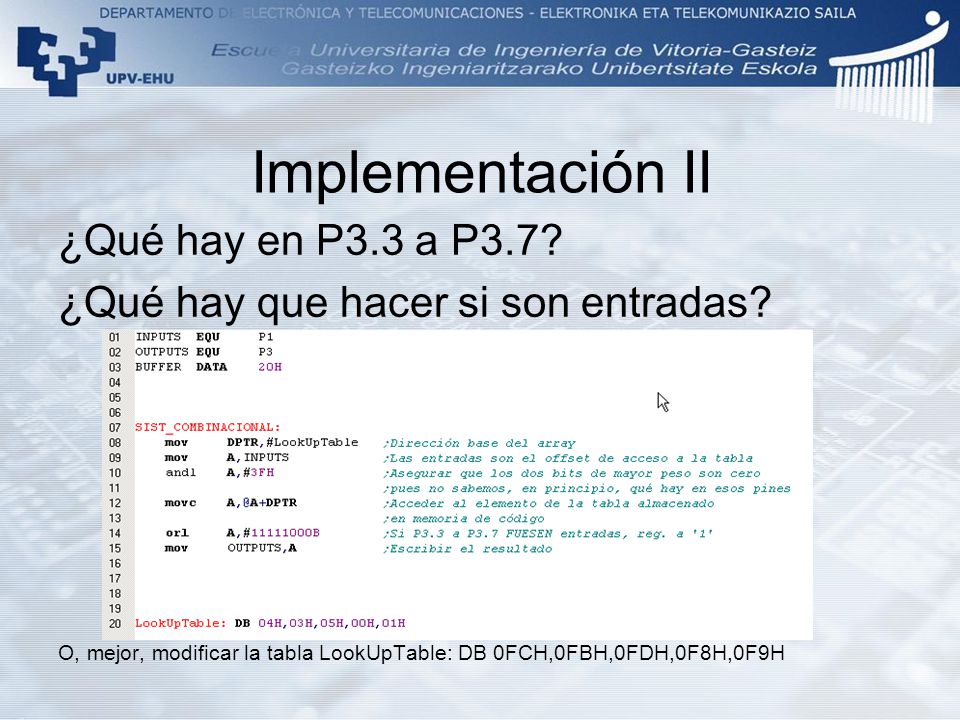

Implementación II ¿Qué hay en P3.3 a P3.7? ¿Qué hay que hacer si son entradas? O, mejor, modificar la tabla LookUpTable: DB 0FCH,0FBH,0FDH,0F8H,0F9H
8
Implementación III ¿Qué hay en P3.3 a P3.7? ¿Qué hay que hacer si son salidas? ¡¡¡RESPETARLAS!!! Leer del pin…leer del latch… ¿?
9

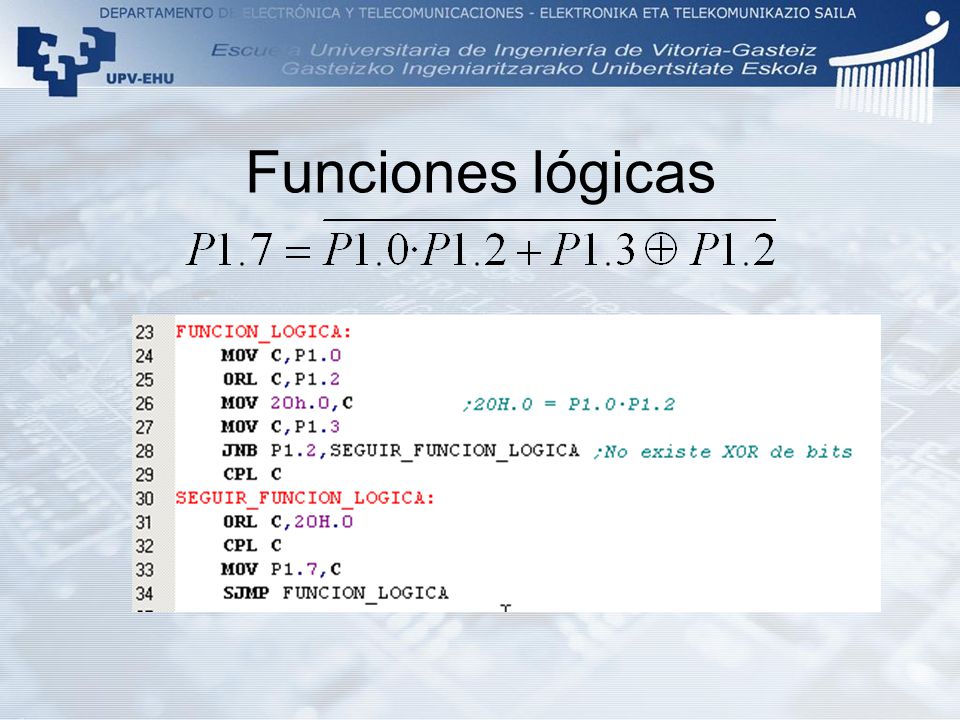

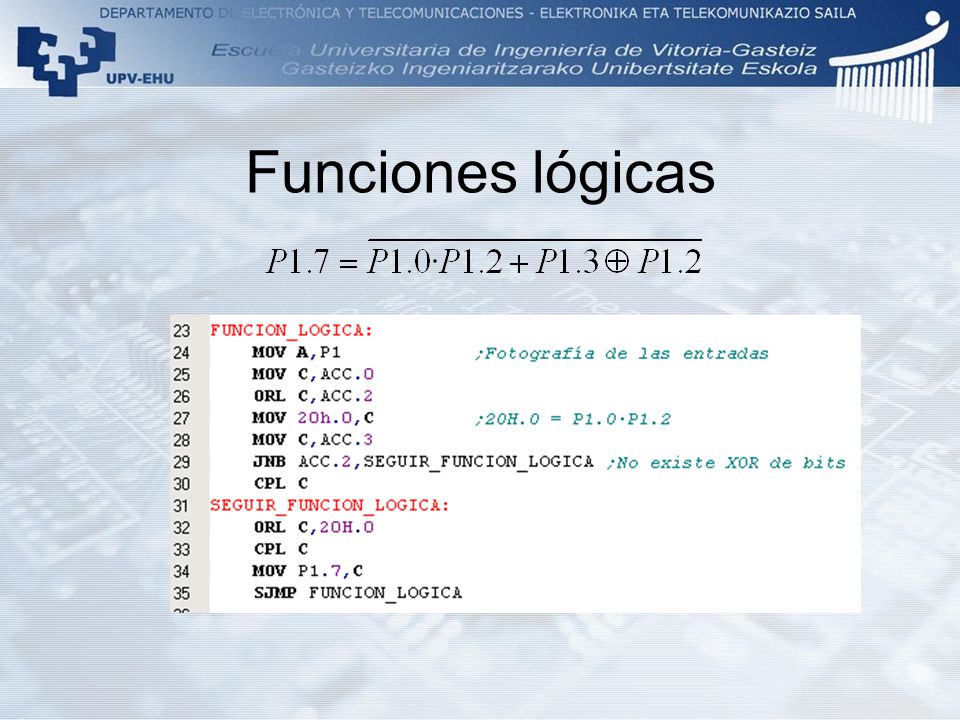

Funciones lógicas
11
Ejercicios Resolver un sistema en que P3.3 y P3.4 sean salidas y P3.5,P3.6 y P3.7 sean entradas. Los valores de las salidas P3.3 y P3.4 se almacenan en 21H.3 y 21H.4
