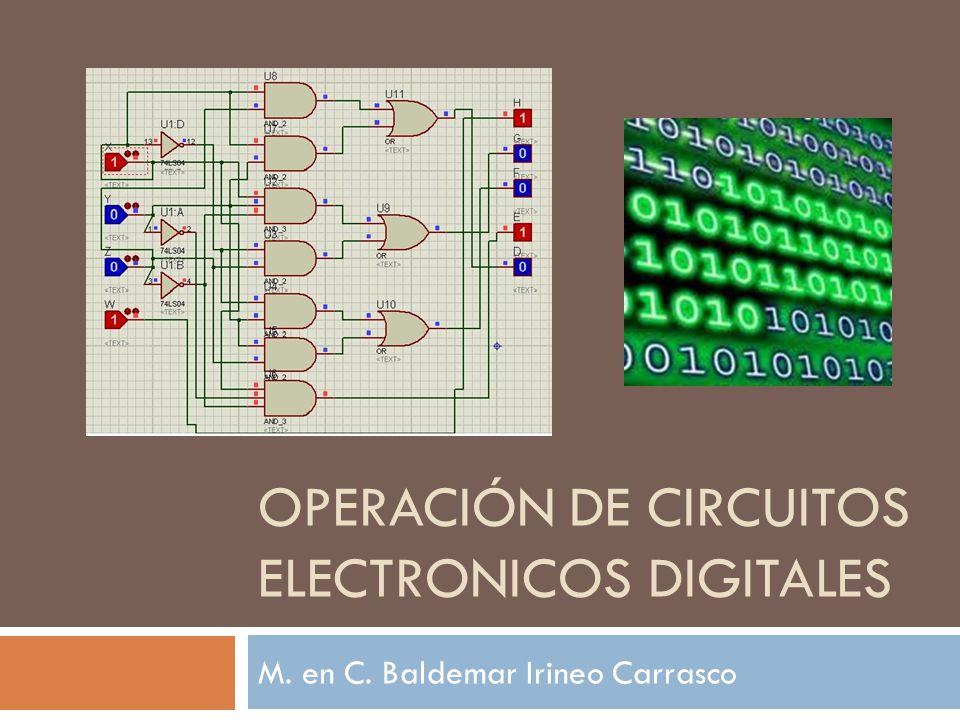

OPERACIÓN DE CIRCUITOS ELECTRONICOS DIGITALES

Presentación del tema: "OPERACIÓN DE CIRCUITOS ELECTRONICOS DIGITALES"— Transcripción de la presentación:

1 OPERACIÓN DE CIRCUITOS ELECTRONICOS DIGITALES
M. en C. Baldemar Irineo Carrasco

2 UNIDAD 1, Resultado de Aprendizaje 1.4
Opera circuitos lógicos combinatorios, empleando dispositivos de lógica combinatoria modular.

3 CONTENIDO A. Operación de circuitos mediante lógica modular descendente. Codificadores y decodificadores. Codificadores y decodificadores MSI. Aplicaciones.

4 A. Operación de circuitos mediante lógica modular descendente
Módulo

5 Codificador Un codificador es un circuito que convierte la información digital de sus entradas en algún tipo de código (Binario, BCD, etc.) Tiene “n” entradas y “s” Salidas. Salidas Entradas Codif.

6 Codificador Decimal a BCD con Prioridad
Este tipo de codificador convierte una entrada decimal a su código BCD correspondiente. 1 Decimal 2 BCD 3 Codif. Decimal a BCD 4 5 0101 6 7 8 9

7 Codificador MSI Decimal a BCD con Prioridad
El integrado MSI 74LS147 es un codificador Decimal a BCD con prioridad. Emplea lógica negativa. 1 Decimal 2 BCD 3 Codif. 74LS147 4 Lógica Negativa 5 1000 6 ‘0’ 7 8 9

8 Codificador MSI Decimal a BCD con Prioridad
Tabla de Verdad del C.I. MSI 74LS147

9 Codificador MSI Decimal a BCD con Prioridad
Diseño interno del C.I. MSI 74LS147

10 Codificador MSI Decimal a BCD con Prioridad
Bloque y pines del C.I. MSI 74LS147

11 Decodificador Un decodificador es un circuito que tiene n entradas y 2 𝑛 salidas. Los datos de entrada están codificados Salidas 2 𝑛 Entradas n Decodif.

12 Decodificador de BCD a decimal
Tiene 4 bits de entrada y 10 bits de salida, una para cada número decimal. Entrada BCD 4 bits 1 2 3 = ‘1’ Decodif. BCD a Decimal 4 5 0011 Salida Decimal 10 𝑏𝑖𝑡𝑠 6 7 8 9

13 Display de siete segmentos
Dispositivo electrónico construido mediante un arreglo de LED’s que se emplea para visualizar información decimal.

14 Display de siete segmentos

15 Decodificador de BCD a Siete Segmentos

16 Tabla de Verdad

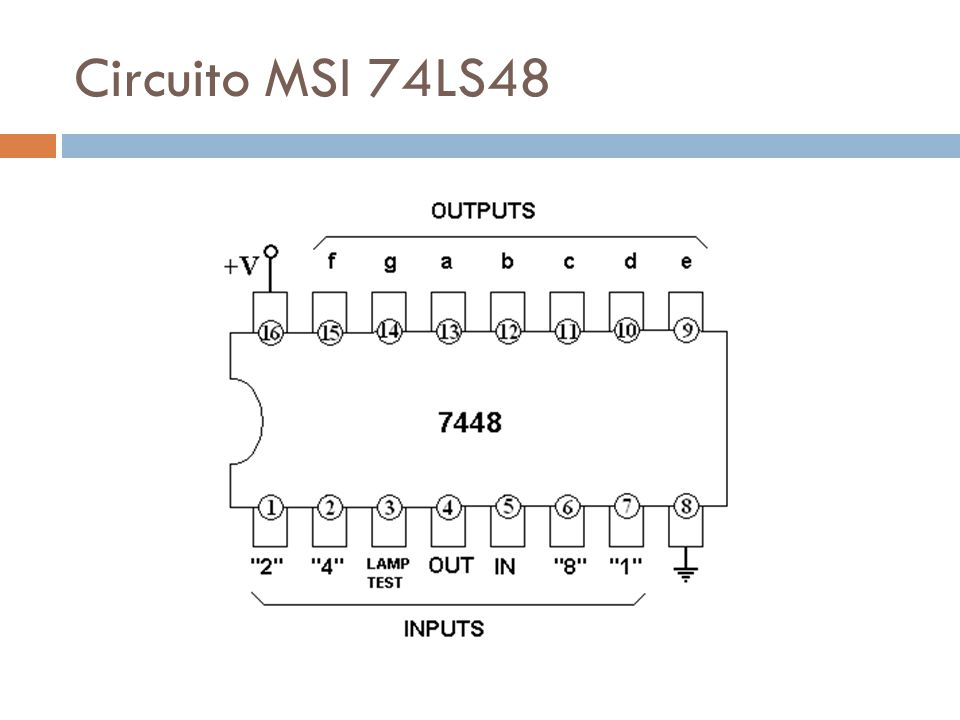

17 Circuito MSI 74LS48

18 Referencias MBINATORIA_MODULAR
