1 Conversor Análogo Digital

2 ¿Qué es un Conversor A/D?
Un conversor analógico-digital es un dispositivo electrónico que convierte una entrada analógica de voltaje a un número digital.

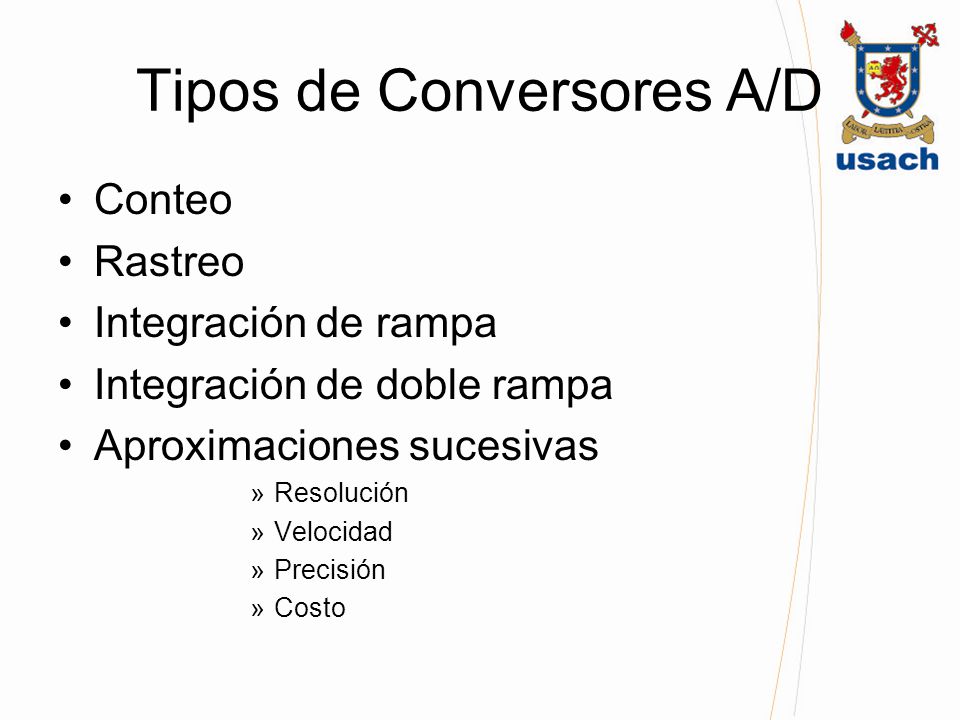

3 Tipos de Conversores A/D
Conteo Rastreo Integración de rampa Integración de doble rampa Aproximaciones sucesivas Resolución Velocidad Precisión Costo

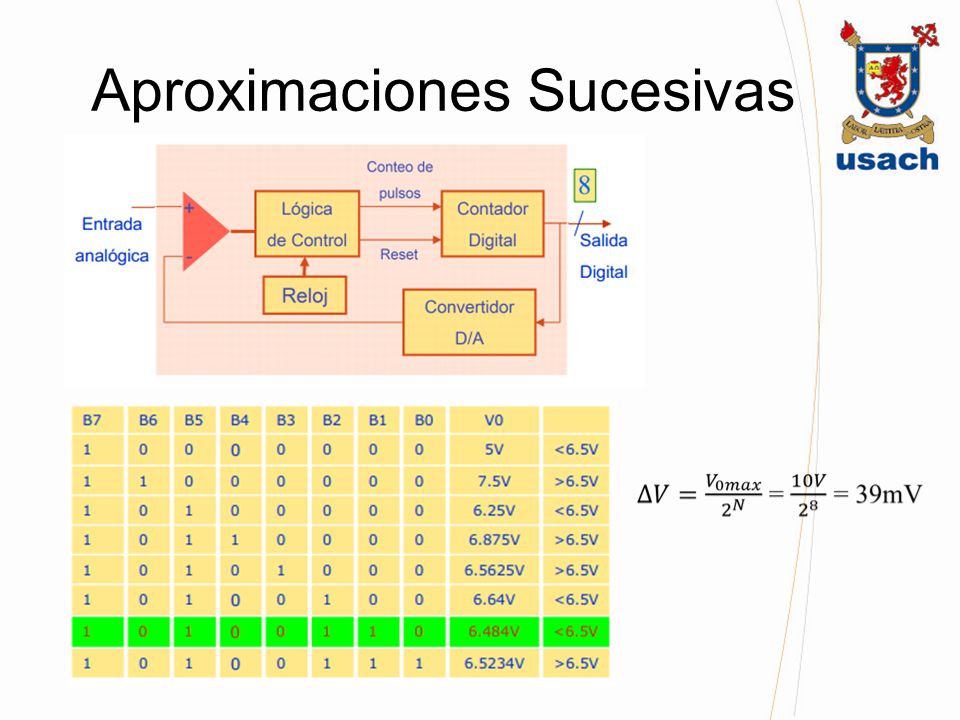

4 Aproximaciones Sucesivas

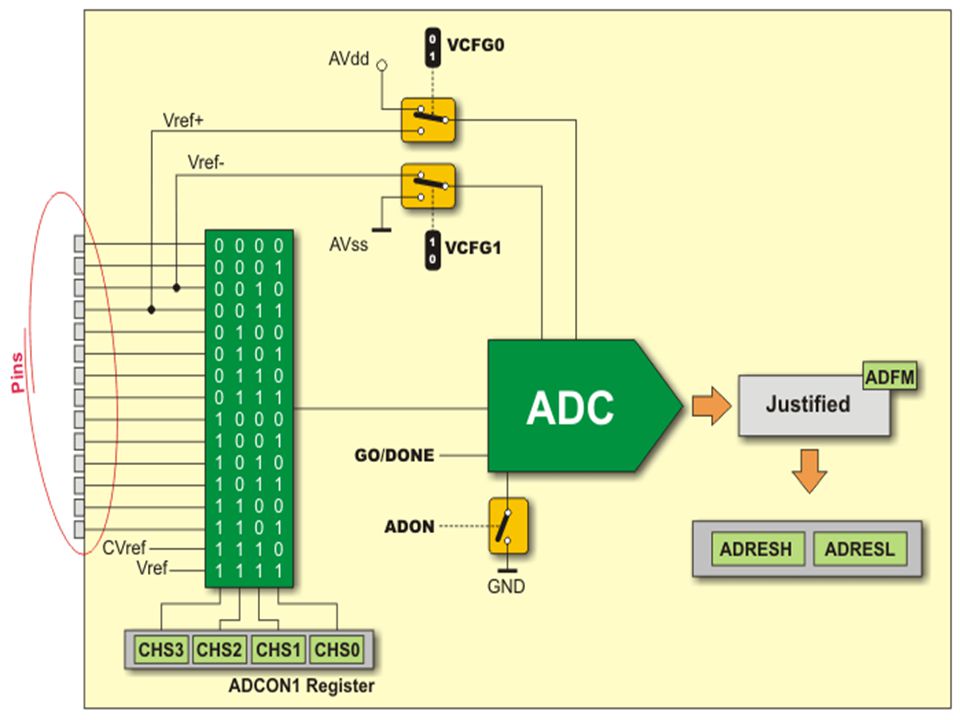

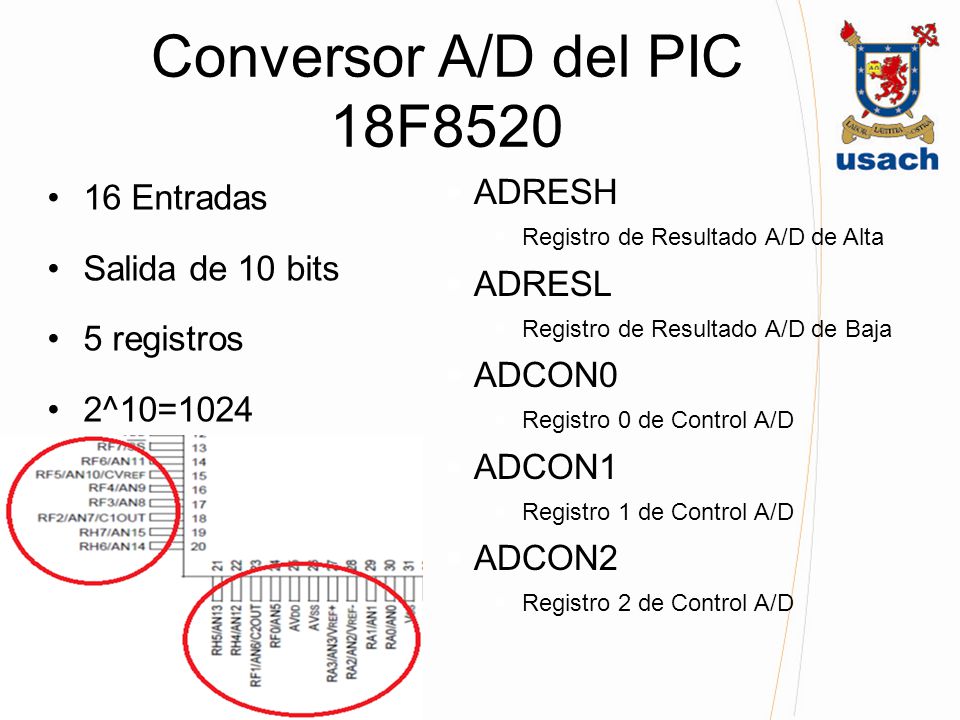

5 Conversor A/D del PIC 18F8520 16 Entradas ADRESH Salida de 10 bits
5 registros 2^10=1024 ADRESH Registro de Resultado A/D de Alta ADRESL Registro de Resultado A/D de Baja ADCON0 Registro 0 de Control A/D ADCON1 Registro 1 de Control A/D ADCON2 Registro 2 de Control A/D

6

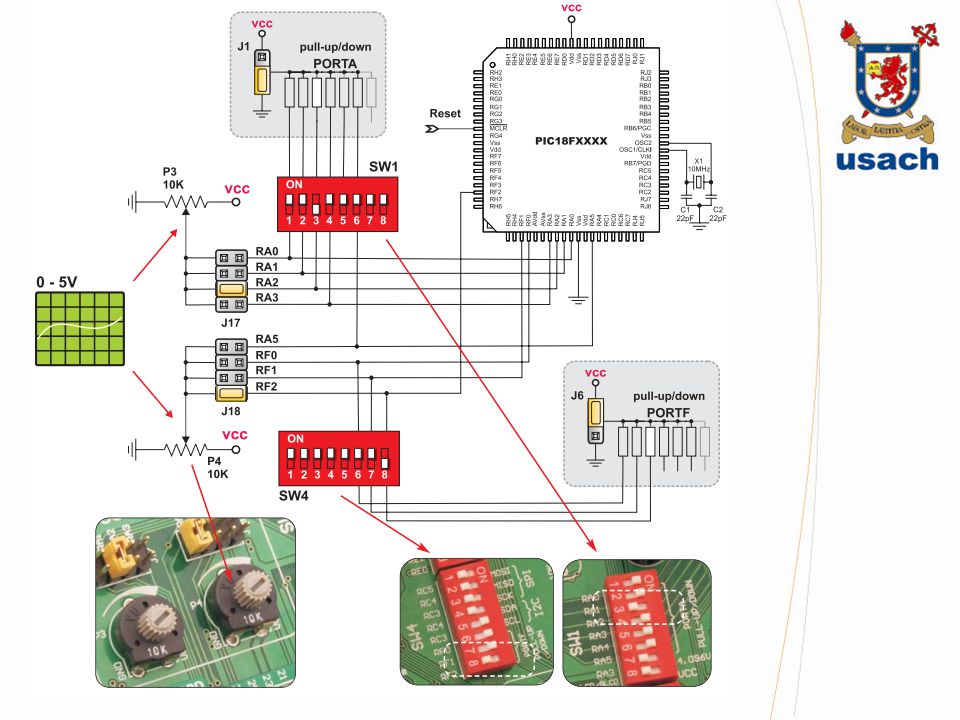

7

8

9

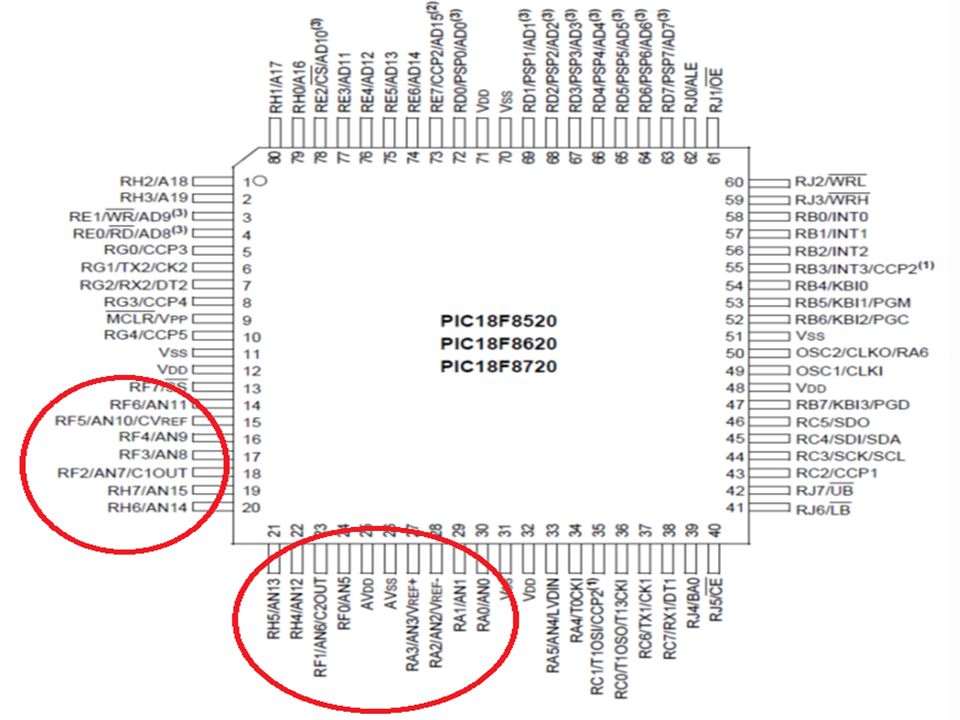

10

11 REGISTROS A/D Control Register (ADCON0)

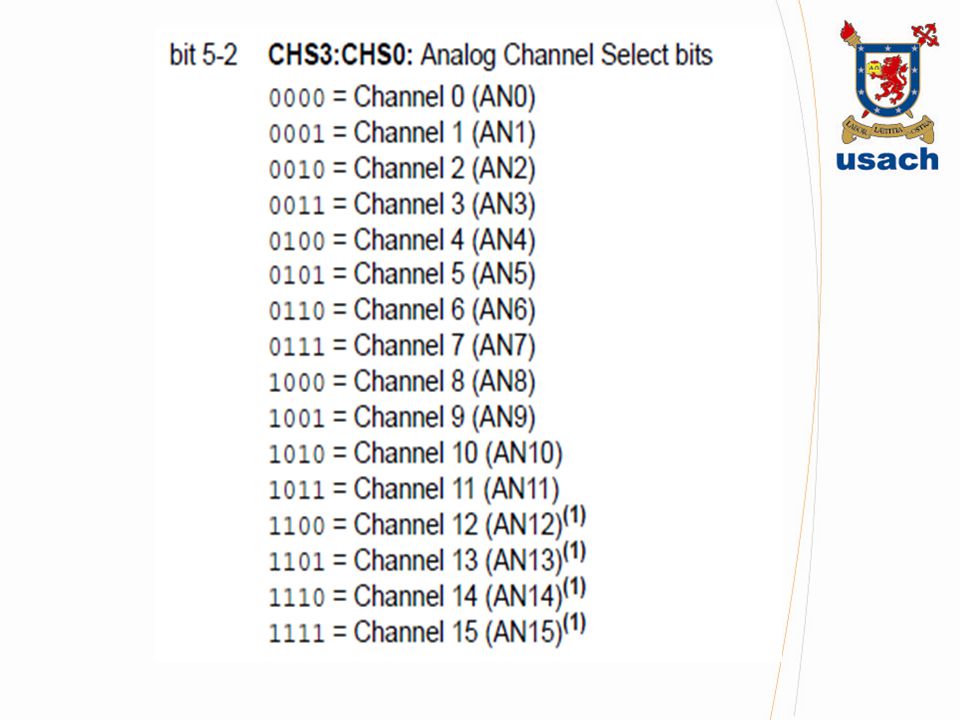

El registro ADCON0 controla la operación del módulo A/D BIT 7-6 : NO IMPLEMENTADOS BIT 5-2 CHS3:CHS0: BITS DE SELECCIÓN DEL CANAL ANALÓGICO BIT 1 GO/DONE: BIT DE ESTADO DE LA CONVERSIÓN A/D BIT 0 ADON: BIT DE ENCENDIDO A/D

12

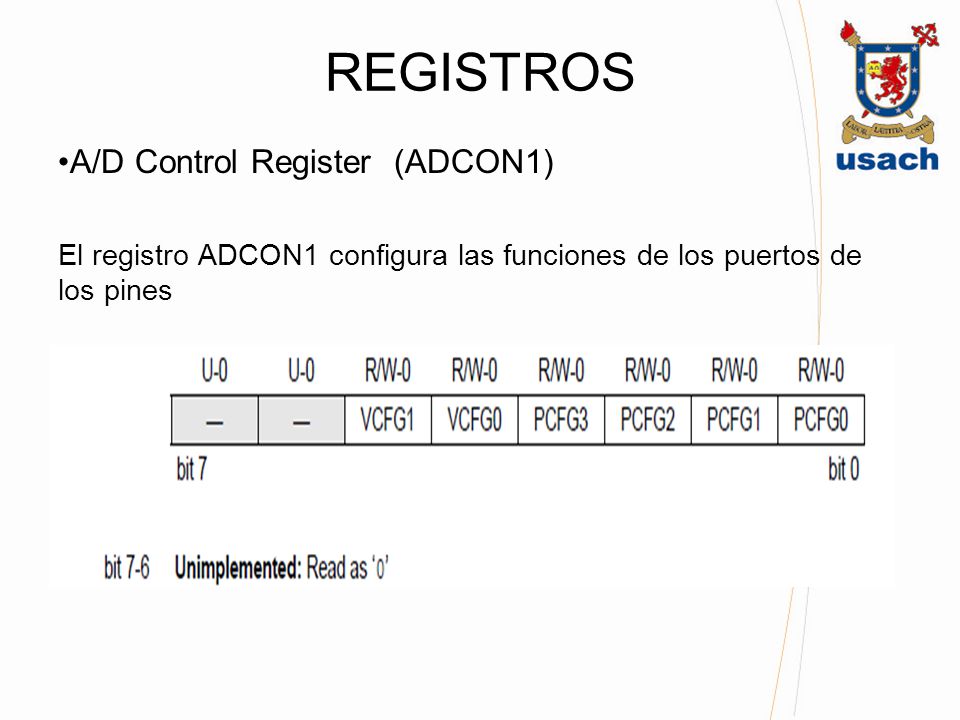

13 REGISTROS A/D Control Register (ADCON1)

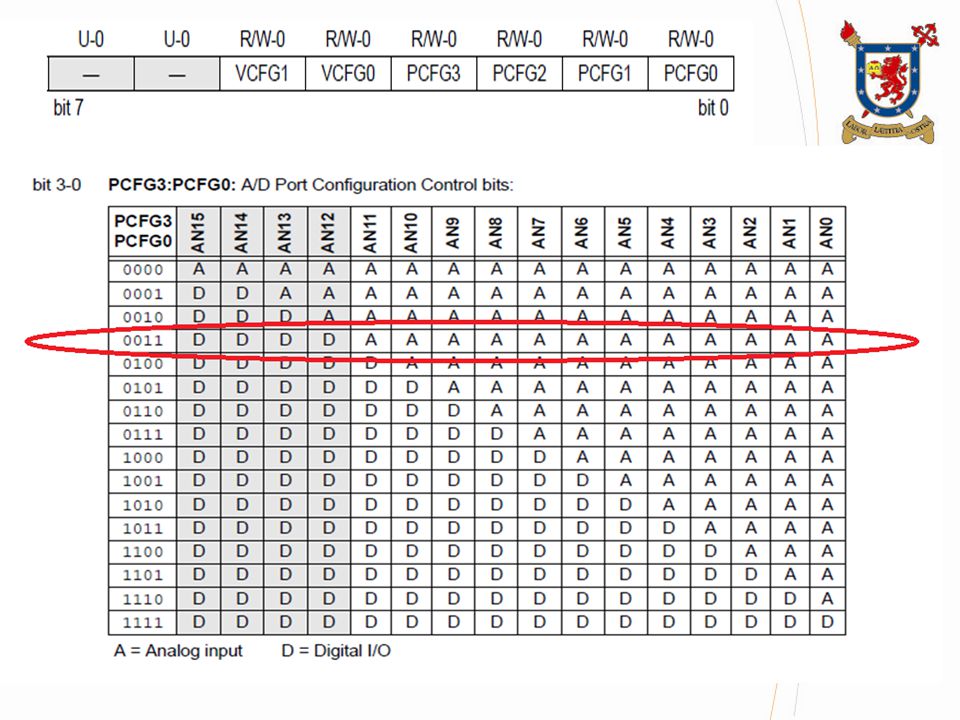

El registro ADCON1 configura las funciones de los puertos de los pines

14

15

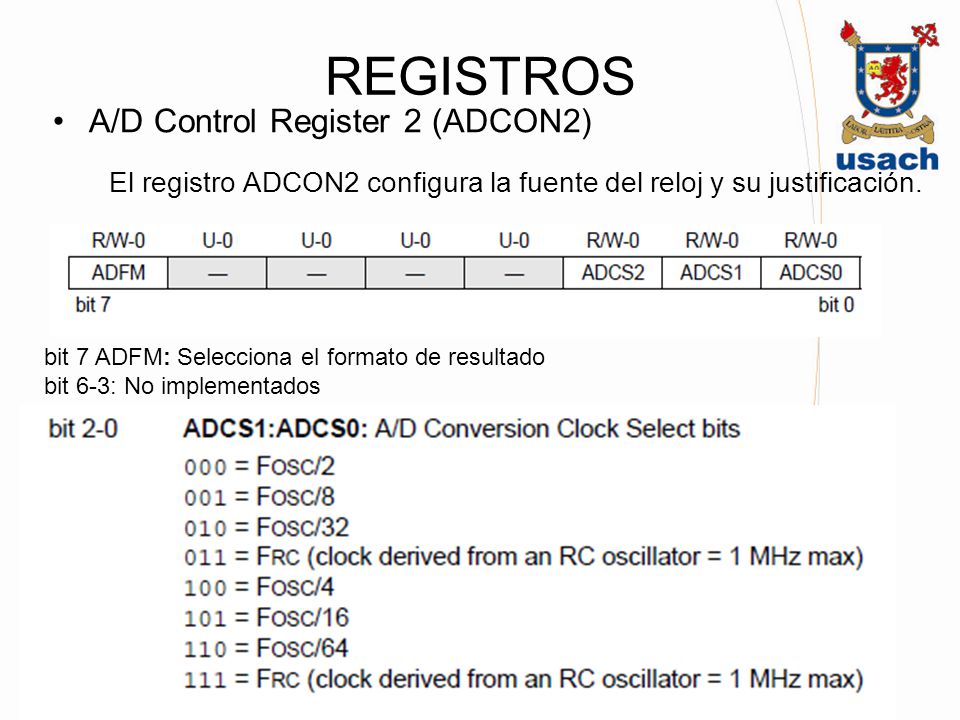

16 REGISTROS A/D Control Register 2 (ADCON2)
El registro ADCON2 configura la fuente del reloj y su justificación. bit 7 ADFM: Selecciona el formato de resultado bit 6-3: No implementados

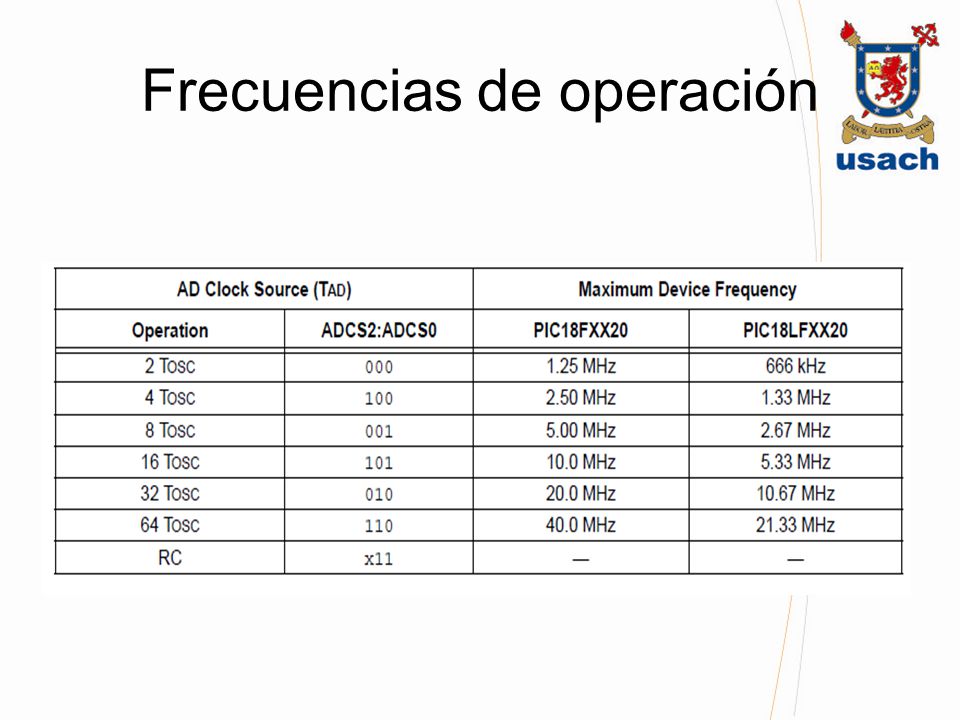

17 Frecuencias de operación

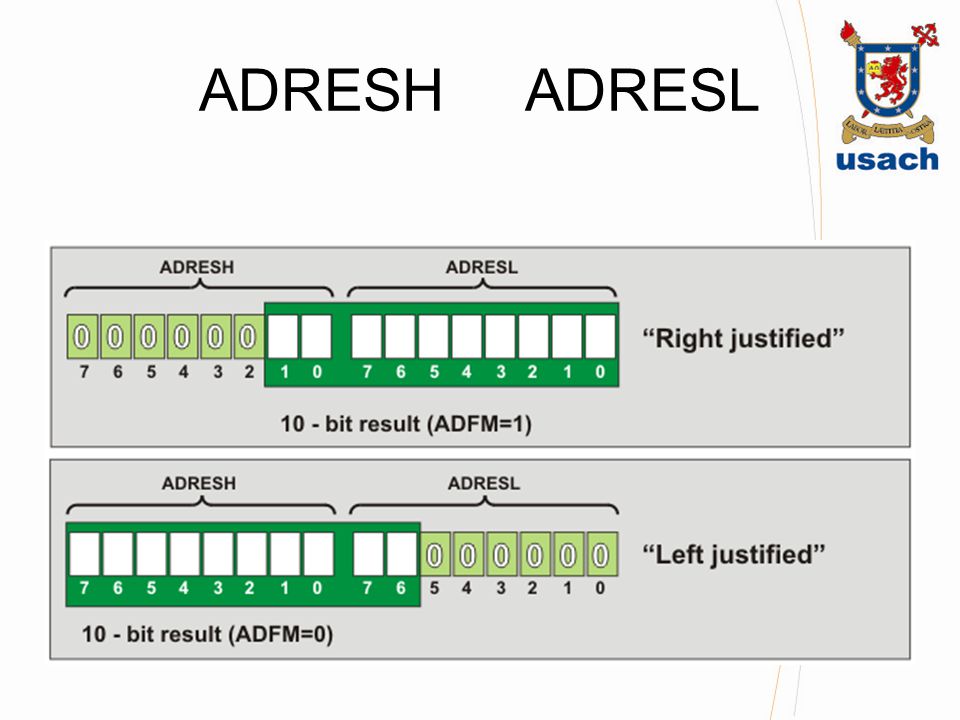

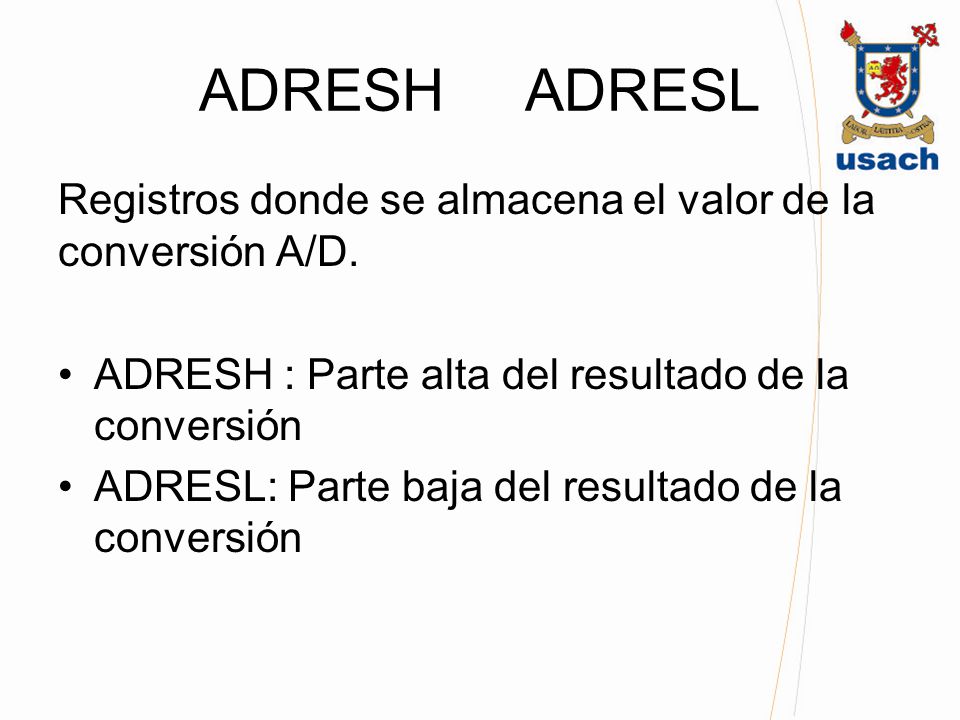

18 ADRESH ADRESL Registros donde se almacena el valor de la conversión A/D. ADRESH : Parte alta del resultado de la conversión ADRESL: Parte baja del resultado de la conversión

19 ADRESH ADRESL

20

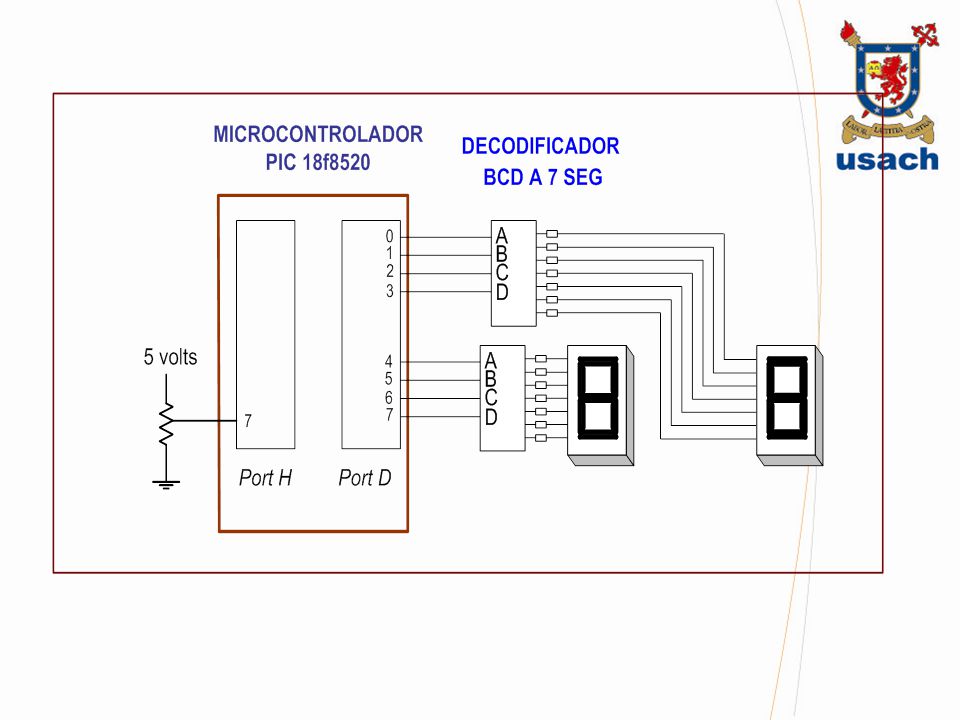

21
