Historia y evolución de las Redes celulares y procesadores móviles

Presentación del tema: "Historia y evolución de las Redes celulares y procesadores móviles"— Transcripción de la presentación:

1 Historia y evolución de las Redes celulares y procesadores móviles
Prof. Sebastian Eslava G M.Sc. Ph.D. Grupo de Microelectrónica – GMUN Departamento de Ingeniería Eléctrica y Electrónica Universidad Nacional de Colombia

2 Orden del día Evolución de la telefonía celular Blackberry Nokia
Redes de datos Situación redes Colombia Procesadores Móviles Blackberry Historia Ventas Nokia

3 Evolución Tecnológica de la telefonía celular

4 Evolución de equipos

5 Redes de Comunicaciones
Evolución Redes de Comunicaciones Voz Análoga Voz Digital Sin datos Ancho de banda de 80Mbps Procesadores Móviles Control: Stack de Comunicacion Multi-tareas Voz Video/Imágenes Tiempo Real

6 Redes de comunicaciones

7 Historia de la telefonía celular
Evolución de las redes de datos: Primera generación 1G Segunda generación 2G Tercera generación 3G Cuarta generación 4G

8 Primera generación (1G)
Año: 1979 Características: Análoga y estrictamente para voz Muy baja calidad de los enlaces de voz Baja velocidad [2400 bauds] La transferencia entre celdas era muy imprecisa. No existía seguridad.

9 Primera generación (1G)
FDMA: Frequency Divison Multiple Access AMPS: Advanced Mobile Phone System Desarrollado por laboratorios Bell en 1982 Ancho de banda RF 30 kHz. Modulación análoga FM Utiliza diferentes portadoras de frecuencia para crear canales de comunicaciones en una técnica conocida como acceso múltiple por división de frecuencia (FDMA) 832 canales dúplex: 21 para el establecimiento de llamada y el resto para la comunicación de voz.

10 Segunda generación (2G)
Año: 1990 Características: Tecnología digital Varios Protocolos: TDMA, CDMA y GSM Velocidades entre 28 kbps y 272 kbps Ancho de banda entre 30kHz y 1250kHz Los protocolos 2G soportan velocidades de información mas altas para voz pero limitados en comunicaciones de datos. Ofrecen diferentes niveles de encriptación, además servicios auxiliares tales como datos, fax y SMS (Short Message Service).

11 Segunda generación (2G)
TDMA: Time Division Multiple Access IS 54/136 D-AMPS Llamado también digital-AMPS o D-AMPS Año 1991 Ancho de banda entre canales 30 kHz Velocidad canal kbps Velocidad voz VSELP 8kbps Modulación: pi/4 DQPSK Subdivide cada uno de los canales de 30kHz de AMPS en 3 canales full-rate de TDMA. Soporta de 3 a 6 veces la capacidad del tráfico de AMPS

12 Segunda generación (2G)
CDMA :Code Division Multiple Access) IS-95 Año 1993 Ancho de banda entre canales 1250 kHz Velocidad canal 28,8 kbps por usuario Velocidad voz VSELP 8 kbps variable Modulación BPSK (Binary Phase-Shift Keying) y QPSK (Binary Phase-Shift Keying)

13 Segunda generación (2G)
GSM: Global System for Mobile Communications Comienza en 1991 Ancho de banda entre canales 200 kHz Velocidad canal 272 kbps Velocidad voz VSELP 9,6 kbps Modulación GMSK (Gaussian Minimum Shift Keying) Corta cada banda de 200 KHz en ocho (8) canales TDMA de 33.8 kbps, cada uno de los cuales soporta llamadas de voz a 13 kbps.

14 Segunda generación (2.5 G)
GPRS: General Packet Radio Service Comienza en 2000 Ancho de banda entre canales 200 kHz Velocidad de datos desde 56 kbps hasta 114 kbps Acceso múltiple TDMA y FDMA Modulación GMSK (Gaussian Minimum Shift Keying) Red de conmutación de paquetes de datos como IP y X.25 Tiene la misma funcionalidad en voz que GSM Permite comunicaciones de voz y datos simultáneos

15 Segunda generación (2.75 G)
EDGE: Enhanced Data rates for Global Evolution Comienza en 2002 Ancho de banda entre canales 200 kHz Velocidad de datos 384 kbps Acceso múltiple TDMA y FDMA Modulación GMSK (Gaussian Minimum Shift Keying) y 8-PSK (Phase Shift Keying) Evolución de GSM Provee hasta 3 veces la capacidad de GPRS Servicios avanzados móviles como: descarga de video, video clips, musicales, mensajes multimedia, acceso rápido a internet y .

16 Tercera generación (3G)
Año: 2001 Características: Tiene como objetivo ofrecer servicios de datos con alta velocidad de Transmisión. Velocidad entre 144 kbps y 14 Mbps Ancho de banda 5 MHz Los protocolos empleados en los sistemas 3G soportan más altas velocidades de información enfocados para aplicaciones mas allá de la voz tales como audio (MP3), video en movimiento, video conferencia y acceso rápido a Internet.

17 Tercera generación (3G)
UMTS: Universal Mobile Telecommunications System Año 2001 (Japon) Ancho de banda entre portadoras 5 MHz Tasa de transferencia de datos: 144 kbps en zona rural con velocidad máxima de 500 km/h 384 kbps en zona urbana con velocidad de 120 km/h 2Mbps en interiores con velocidad máxima de 10 km/h Modulación: BPSK/QPSK con filtrado en coseno alzado con factor de caída (roll-off) 0,22 Acceso múltiple DS-CDMA, denominado WCDMA (Wideband Code Division Multiple Access) Calidad de voz, seguridad, capacidad y servicios simultáneos (MMS, GPS, Video)

18 Tercera generación (3.5G)
HSDPA: High Speed Downlink Packet Access Año 2003 Ancho de banda entre portadoras 5 MHz Velocidad entre 3,5 Mbps y 14 Mbps Modulación: QPSK, 16-QAM y 64-QAM. Añade un canal nuevo dentro de WCDMA (Acceso múltiple por división de código de banda ancha) llamadeo HS-DSCH. Este canal es compartido entre los usuarios, mejorando el espectro y obteniendo mayores velocidades. Introduce HARQ (Hybrid Automatic Repeat-Request) que permite corregir los errores de transmisión de paquetes, transmite varias veces los paquetes.

19 Cuarta generación (4G) LTE: Long Term Evolution Año 2010
Ancho de banda MHz Velocidad >100 Mbps Baja latencia. Modulación: OFDM (Orthogonal frequency division multiplexing) para enlace descendente y SC-FDMA (Single Carrier FDMA) para enlace ascendente.

20 Cuarta generación (4G) Características:
Basada completamente en el protocolo IP. Ancho de banda MHz Velocidades de acceso mayores de 100 Mbps en movimiento y 1 Gbps en reposo, sin perder la calidad del servicio.

21 Evolución redes celular

22 Redes en Colombia Claro (Comcel) Movistar Tigo
GSM/GPRS/EDGE: 850/1900MHz UMTS/HSDPA: 850/1900Mhz HSPA+: 4 Mbps Movistar GSM/GPRS/EDGE : 850MHz UMTS/HSDPA: 850Mhz Tigo GSM: 1900MHz UMTS/HSDPA: 1900Mhz HSPA+: 1900Mhz Claro: 4G es de hasta 4 Mbps, aplica en las zonas con cobertura (Ciudades con cobertura HSPA+: Bogotá, Medellín, Cali, Barranquilla, Pereira, Bucaramanga y Cartagena).

23 Redes en Colombia UNE Operadores Virtuales LTE 2,5GHz
Tigo : GSM, UMTS/HSDPA,HSPA+ 1900Mhz Operadores Virtuales Uff, ETB, Éxito (Tigo) Virgin (Movistar)

24 Redes en Colombia LTE Banda 4 (AWS) Banda 7 1700 (U)/2100(D) Movistar
Tigo/ETB Avantel Banda 7 2600MHz (U/D) Claro DirectTV Une

25 Hardware Procesadores móviles

26

27 Hardware Procesadores Móviles Varios Vendedores CPU + GPU
SoC System on Chip Varios Vendedores Nvidia: Tegra Qualcomm: Snapdragon Texas: TI OMAP Samsung: Exynos Apple: AX Intel?

28 Evolución

29 Nvidia - Roadmap

30 Nvidia – Tegra2 Multicore CPU + GPU ARMv7 Proceso de 40nm

31 Productos Tegra 2

32 Nvidia – Tegra 3 ARMv7 Proceso de 40nm

33 Nvidia – Tegra 4 Cortex A15 (4) + A7 (1) 28nm

34 Qualcomm - Snapdragon

35 Qualcomm - Snapdragon

36 Productos Snapdragon

37 TI-OMAP4 Open Multimedia Applications Platform

38 TI-OMAP5

39 Productos OMAP

40 Samsung Exynos

41 Samsung Exynos 4

42 Samsung Exynos 5 Dual Core Quad Core Octa Core 32nm y 28nm
Galaxy Note 2

43 Apple - AX Ipad 3 Dual Core Graficos mejorados 45nm Ipad Iphone 4
Single Core 45nm Ipad 2 Iphone 4S Dual Core 45nm – 32nm

44 Apple - AX Ipad Air Iphone 5s Ipad mini (2) Dual Core 64 bits 28nm
Iphone 5c Dual Core 32nm

45 Intel Lava XOLO X900, Lenovo?

46 BLACKBERRY - NOKIA

47 Blackberry RIM: Research in Motion Empresa Canadiense, 1985
Mike Lazaridis Servicios empresariales Blackberry Enterprise Server Blackberry Internet Service Conectividad BB messenger

48 Servicios BB

49 Blackberry 1996: 900 Inter@ctive Pager 1999: 957, soporte a e-mail
2000: Primer telefono 5810 Uso de audifonos 2002: Serie 7000 Pantalla a color

50 Blackberry 2006: Serie 8100 Trackball
2008: Serie 8500 Optical Trackpad 2010: Serie 9800 Touchpad 2011: PlayBook: tablet

51 Ventas Re-enfoque de su mercado Largas espera de sus S.O.
Actual: BB OS 7 Futuro: BB OS 10 Tienda aplicaciones móviles Tarde?? Análisis: Por qué perdió su espacio?

52 Nokia Empresa Finlandesa Celulares Infraestructura para redes móviles
Fundada en 1950 Celulares Infraestructura para redes móviles NokiaSiemens Liderazgo por mas de 20 años Celulares de todas las gamas

53 Nokia 1982: Mobira Senator 1987: Mobira Cityman
pesaba 800 gramos con la batería 1992: 101. MT900 handportable 1996: GSM 900 Peso: 152 g

54 Nokia 1998: 5110 El más popular del mundo
Pantalla cristal líquido monocromo Ringtones: 30 monofónicos 2002: primero con cámara Primer celular SLIDER con pantalla a color 2003: 1100 El mas vendido del mundo 2010: Primer celular “Touch and Type”

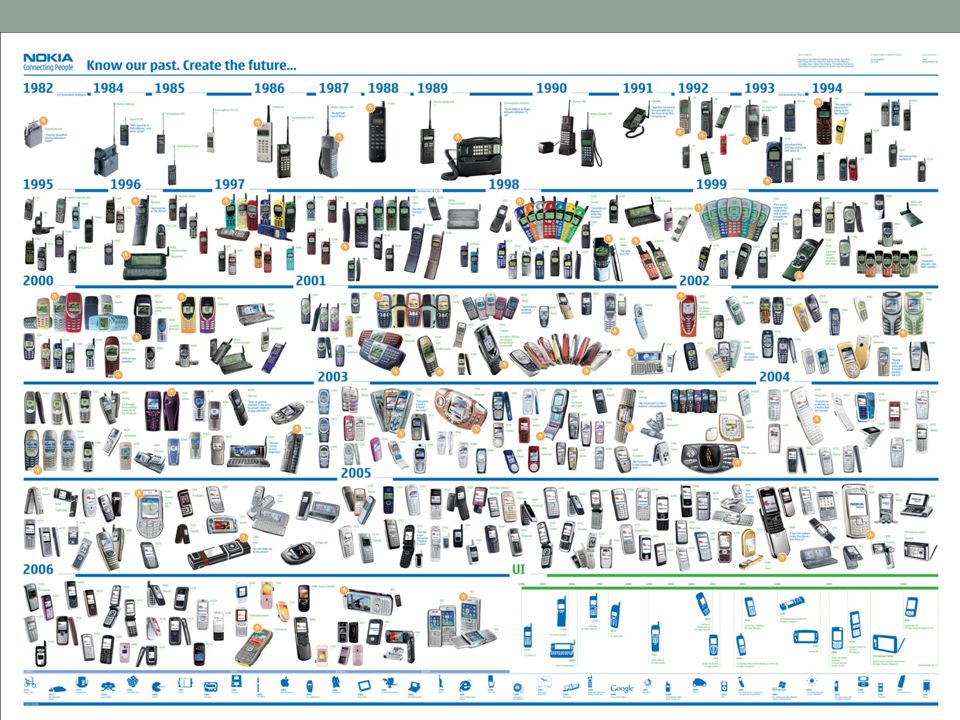

55

56 Situación actual Líder indiscutido por 25 años Migración
Samsung nuevo #1 Features phones Migración Symbian V3 (N8) Windows Phone (Lumia) Aplicaciones móviles Tarde. Análisis: Por qué perdió su liderazgo?

57 Ventas Mundiales Smartphones

58 Situación Actual

59 Ecosistema Móvil Dispositivos Aplicaciones
Smartphones Tablets Aplicaciones El Cielo es el limite? Canal de distribución (market)

60 Dispositivos Smartphones Tablets Smartphones + Tablets Todo en uno
Conectividad Wifi, Bluetooth, 3g, 4g Tablets Era Post-PC? Smartphones + Tablets Galaxy Note 2

61 Aplicaciones Nuevos modelo de negocio Imaginación Constante
Identificación de necesidades Nuevas Herramientas Recursos Online RE-uso de Software Almacenamiento en la Nube

62 Canal de distribución Google Play Riesgos
Punto de encuentro Desarrolladores - Clientes Nuevo modelo Riesgos Malware Fraudes online

63 Gracias Prof. Sebastian Eslava G M.Sc. Ph.D. jseslavag@unal.edu.co
Grupo de Microelectrónica – GMUN Departamento de Ingeniería Eléctrica y Electrónica Universidad Nacional de Colombia
