1 Sistemas de Información Geográfica
Introducción

2 5.2. Estructura de la representación.
1. ASPECTOS GENERALES. 1.1. Historia 1.2. Desarrollo de los Sistemas de Información Geográfica (SIG) 1.3. Diferencias entre SIG y CAD 2. ¿QUÉ ES UN SIG? 3. ¿CUÁLES SON LOS COMPONENTES DE UN SIG? 3.1. Equipos (Hardware) 3.2. Programas (Software) 3.3. Datos 3.4. Recurso humano 3.5. Procedimientos 4. ¿CUALES SON LAS FUNCIONES DE LOS COMPONENTES DE UN SIG.? 5. ¿QUÉ HACE UN SIG CON LA INFORMACIÓN? 5.1. Representación de la información. 5.2. Estructura de la representación.

3 6. ¿CUÁL ES LA INFORMACIÓN QUE SE MANEJA EN UN SIG?
6.1. Atributos gráficos 6.2. Atributos no gráficos 7. ¿CÓMO SE AGRUPA LA INFORMACIÓN DE LOS OBJETOS EN UN SIG? 7.1. Relaciones entre objetos. 8. ¿CÓMO SE ENCADENAN LOS OBJETOS Y ATRIBUTOS EN UNA CATEGORÍA?

4 8.1. Sistema de coordenadas.
8.2. Proyecciones. 9. ¿QUÉ ES UNA BASE DE DATOS GEOGRÁFICA? 10. ¿QUE SE PUEDE HACER CON UN SIG? 10.1 Entrada de datos: 10.2 Manipulación y análisis: 10.3 Salida de datos: 11. ¿QUÉ ES DESPLEGAR DATOS EN UN SIG.? 11.1 Localizar e identificar elementos geográficos. 11.2 Especificar condiciones. 11.3 Hacer análisis espaciales. 12. ¿CUALES SON LAS APLICACIONES DE LOS SISTEMAS DE INFORMACIÓN GEOGRÁFICA?

5 13. CAPTURA DE LA INFORMACIÓN
13.1. Formato RASTER 13.2. Formato VECTORIAL 14. EL MANEJO DE LA INFORMACION 14.1. Modelos de diseño de un sig Modelo conceptual Modelo lógico Modelo físico 14.2. Almacenamiento de la Información 14.3. Manipulación de la Información Extracción de la información Edición de la Información 14.4. Análisis y modelamiento de la Información 14.5. Salida y representación de la información

6 15.2 PROYECTOS Y DOCUMENTOS PROPIOS DE GVSIG
15 Introducción a GVSIG 15.1 El interfaz de gvSIG 15.2 PROYECTOS Y DOCUMENTOS PROPIOS DE GVSIG Guardar un proyecto Abrir un proyecto 15.3 VISTAS Crear una Vista Tabla de Contenidos Fuente de datos para los Temas Añadir un Tema Navegar / Explorar el mapa Gestión de Encuadres Editor de Leyendas Eliminar un Tema Localizador Herramienta de información Medir Tabla de Atributos de un Tema Selección de elementos Hiperenlace Exportar a imagen

7 16. TABLAS Propiedades de las tablas Filtros 17. MAPAS Preparar página Insertar elementos Agrupar / Desagrupar Simplificar Orden de visualización Tamaño y posición Impresión Herramientas de navegación por el mapa Herramientas de navegación por la vista

8

9 Descargas

10 GVSIG

11 Generalidades Un Sistema de Información Geográfico (SIG) particulariza un conjunto de procedimientos sobre una base de datos no gráfica o descriptiva de objetos del mundo real que tienen una representación gráfica y que son susceptibles de algún tipo de medición respecto a su tamaño y dimensión relativa a la superficie de la tierra. A parte de la especificación no gráfica el SIG cuenta también con una base de datos gráfica con información georeferenciada o de tipo espacial y de alguna forma ligada a la base de datos descriptiva.

12 La información es considerada geográfica si es mesurable y tiene localización.

13 La mayor utilidad de un sistema de información geográfico esta íntimamente relacionada con la capacidad que posee éste de construir modelos o representaciones del mundo real a partir de las bases de datos digitales, esto se logra aplicando una serie de procedimientos específicos que generan aún más información para el análisis. Distribución de la merluza de cola MDT Clima

14 Un poco de Historia Todas las sociedades que han gozado de un grado de civilización han organizado de alguna manera la información espacial. Los fenicios fueron navegantes, exploradores y estrategas militares Los griegos adquirieron un desarrollo político, cultural y matemático, refinaron las técnicas de abstracción con sus descubrimientos geométricos a2 + b2 = c2 Los romanos imitaron a los griegos y desarrollaron el Imperio utilizando frecuentemente el banco de datos previamente adquirido y ahora heredado

15 Recientemente la fotografía aérea y particularmente las imágenes de satélite han permitido la observación periódica de los fenómenos sobre la superficie de la corteza terrestre. La información producida por este tipo de sensores ha exigido el desarrollo de herramientas para lograr una representación cartográfica de este tipo de información. El medio en el cual se desarrollaron estas herramientas tecnológicas correspondió a las ciencias de teledetección, análisis de imágenes, reconocimiento de patrones y procesamiento digital de información, en general estudiadas por físicos, matemáticos y científicos expertos en procesamiento espacial. Obviamente, éstos tenían un concepto diferente al de los cartógrafos, con respecto a la representación visual de la información. Con el transcurso del tiempo se ha logrado desarrollar un trabajo multidisciplinario y es por ésta razón que ha sido posible pensar en utilizar la herramienta conocida como "Sistemas de Información Geográfica, SIG (GIS)"

16 Desarrollo de los SIG 1962, en Canadá, se diseñó el primer sistema "formal" de información geográfica para el mundo de recursos naturales a escala mundial. En el Reino Unido se empezó a trabajar en la unidad de cartografía experimental. No fue hasta la época de los 80’s cuando surgió la comercialización de los SIG

17 Durante los años 60’s y 70’s se empezó a aplicar la tecnología del computador digital al desarrollo de tecnología automatizada. Producción automática de dibujos con un alto nivel de calidad pictórica. Producción de información basada en el análisis espacial pero con el costo de una baja calidad gráfica.

18 La producción automática de dibujo se basó en la tecnología de diseño asistido por computador (CAD). El CAD se utilizó en la cartografía para aumentar la productividad en la generación y actualización de mapas. El modelo de base de datos de CAD maneja la información espacial como dibujos electrónicos compuestos por entidades gráficas organizadas en planos de visualización o capas.

19 El desarrollo de la tecnología CAD se aplicó para la manipulación de mapas y dibujos y para la optimización del manejo gerencial de información cartográfica. De allí se desarrolló la tecnología AM/FM (Automated Mapping / Facilities Management)

20 El desarrollo paralelo de las disciplinas que incluyen la captura, el análisis y la presentación de datos en un contexto de áreas afines como catastro, cartografía, topografía, ingeniería civil, geografía, planeación urbana y rural, servicios públicos, entre otros, ha implicado duplicidad de esfuerzos. Hoy en día se ha logrado reunir el trabajo en el área de sistemas de información geográfica multipropósito, en la medida en que se superan los problemas técnicos y conceptuales inherentes al proceso. S.I.G

21 En los años ochenta se vio la expansión del uso de los SIG
En los años ochenta se vio la expansión del uso de los SIG., facilitado por la comercialización simultánea de un gran número de herramientas de dibujo y diseño asistido por ordenador (con siglas en ingles CAD y CADD), así como la generalización del uso de microordenadores y estaciones de trabajo en la industria y la aparición y consolidación de las Bases de Datos relacionales, junto a las primeras modelizaciones de las relaciones espaciales o topología.

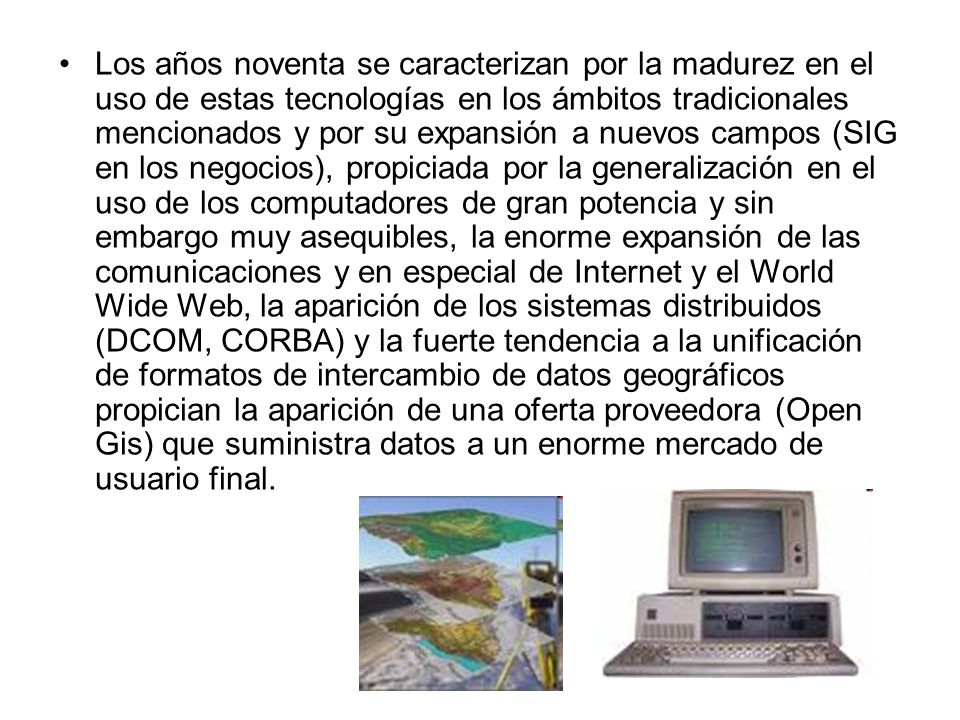

22 Los años noventa se caracterizan por la madurez en el uso de estas tecnologías en los ámbitos tradicionales mencionados y por su expansión a nuevos campos (SIG en los negocios), propiciada por la generalización en el uso de los computadores de gran potencia y sin embargo muy asequibles, la enorme expansión de las comunicaciones y en especial de Internet y el World Wide Web, la aparición de los sistemas distribuidos (DCOM, CORBA) y la fuerte tendencia a la unificación de formatos de intercambio de datos geográficos propician la aparición de una oferta proveedora (Open Gis) que suministra datos a un enorme mercado de usuario final.

23 El incremento de la popularidad de las tendencias de programación distribuida y la expansión y beneficios de la máquina virtual de Java, permiten la creación de nuevas formas de programación de sistemas distribuidos El Mapa del Futuro es una Imagen Inteligente A partir de 1998 se empezaron a colocar en distintas órbitas una serie de familias de satélites que ya permiten a los computadores personales, obtener fotografías digitales de la superficie de la tierra con resoluciones que oscilarán entre 10 metros y 50 centímetros. Empresas como SPOT, OrbImage, EarthWatch, Space Imaging y SPIN-2 han iniciado la creación de uno de los mecanismos que será responsable de la habilitación espacial de la tecnología informática.

24 Diferencias entre SIG y CAD
Los sistemas CAD se basan en la computación gráfica, que se concentra en la representación y el manejo de información visual (líneas y puntos). Los SIG requieren de un buen nivel de computación gráfica, pero un paquete exclusivo para manejo gráfico no es suficiente para ejecutar las tareas que requiere un SIG y no necesariamente un paquete gráfico constituye una buena base para desarrollar un SIG.

25 El manejo de la información espacial requiere una estructura diferente de la base de datos, mayor volumen de almacenamiento y tecnología de soporte lógico (software) que supere las capacidades funcionales gráficas ofrecidas por las soluciones CAD. Los SIG y los CAD tienen mucho en común, dado que ambos manejan los contextos de referencia espacial y topología. Las diferencias consisten en el volumen y la diversidad de información, y la naturaleza especializada de los métodos de análisis presentes en un SIG. Estas diferencias pueden ser tan grandes, que un sistema eficiente para CAD puede no ser el apropiado para un SIG y viceversa

26 ¿QUÉ ES UN SIG? Es un sistema de hardware, software y procedimientos diseñados para soportar la captura, administración, manipulación, análisis, modelamiento y graficación de datos u objetos referenciados espacialmente, Un sistema de computador capaz de mantener y usar datos con localizaciones exactas en una superficie terrestre.

27 En general un SIG debe tener la capacidad de dar respuesta a las siguientes preguntas:
¿Dónde está el objeto A? ¿Dónde está A con relación a B? ¿Cuantas ocurrencias del tipo A hay en una distancia D de B? ¿Cuál es el valor que toma la función Z en la posición X? ¿Cuál es la dimensión de B (Frecuencia, perímetro, área, volumen)? ¿Cuál es el resultado de la intersección de diferentes tipos de información? ¿Cuál es el camino más corto (menor resistencia o menor costo) sobre el terreno desde un punto (X1, Y1) a lo largo de un corredor P hasta un punto (X2, Y2)? ¿Qué hay en el punto (X, Y)? ¿Qué objetos están próximos a aquellos objetos que tienen una combinación de características? ¿Cuál es el resultado de clasificar los siguientes conjuntos de información espacial? Utilizando el modelo definido del mundo real, simule el efecto del proceso P en un tiempo T dado un escenario S.

28 INTRODUCCIÓN A gvSIG

29 gvSIG se presenta como un Sistema de Información Geográfica multiplataforma y desarrollado como software libre. gvSIG va más allá de los proyectos desarrollados hasta la actualidad, convirtiéndose en una potente herramienta de gestión de información geográfica, destinado a satisfacer las nuevas necesidades y demandas del mercado potencial de usuarios, desarrollado bajo los estándares internacionales y que garantiza su interoperabilidad, siendo diseñado como cliente de las Infraestructuras de Datos Espaciales, nuevo paradigma a la hora de trabajar con información geográfica.

30 La aplicación es de código abierto, licenciada como GPL y gratuita
La aplicación es de código abierto, licenciada como GPL y gratuita. Además, se ha hecho especial hincapié en la extensibilidad del proyecto, de forma que los posibles desarrolladores puedan ampliar las funcionalidades de la aplicación fácilmente, así como desarrollar aplicaciones totalmente nuevas a partir de las librerías utilizadas en gvSIG (siempre y cuando cumplan la licencia GPL)

31 El interfaz de gvSIG Barra de título: Contiene el nombre del programa, en este caso “gvSIG”. Casillas con las que poder maximizar o minimizar la ventana activa del programa, o bien cerrarlo completamente. Ventana principal: Espacio de trabajo, donde encontramos las distintas ventanas que nos muestran el “Gestor de proyectos” y los distintos documentos propios de gvSIG. Barra de menús: Aquí podemos encontrar agrupadas en forma de menús y submenús algunas de las funciones que gvSIG puede realizar. Barra de herramientas: contiene los iconos de los comandos más usuales. Es la forma más fácil de acceder a ellos. Haciendo click y arrastrando, podemos mover de su posición inicial las barras de herramientas, siendo flotantes. No es necesario memorizar el significado de cada uno de los iconos, con situar el puntero sobre ellos aparecerá inmediatamente una casilla con la descripción de su función. Se trata simplemente de una casilla de información rápida. Barra de estado: proporciona información sobre coordenadas, distancias y cosas similares

32 PROYECTOS Y DOCUMENTOS PROPIOS DE GVSIG
En gvSIG toda la actividad se localiza en un proyecto, el cual está formado por diferentes documentos. Los documentos en gvSIG son de tres tipos: Vistas, tablas y mapas

33 Vistas: son los documentos donde se trabaja con las bases de datos gráficas.
Tablas: son los documentos donde se trabaja con las bases de datos alfanuméricas. Mapas: constructor de mapas que permite insertar los distintos elementos cartográficos que componen un plano con facilidad.

34 Guardar un proyecto En la barra de menús pulsa en “Archivo” y después en “Guardar proyecto”. Otra opción es pulsar la combinación de teclas “Control + G”, o bien pulsar el botón de guardar. Al abrirse la ventana de gestor de archivos podremos establecer el nombre del proyecto y el lugar en que se va a guardar. Abrir un proyecto Cuando queramos abrir un proyecto ya existente para su consulta o modificación debemos ir al menú “Archivo” y pulsar en “Abrir proyecto”. Otra opción es pulsar la combinación de teclas “Control + A” o bien el botón de Abrir proyecto.

35 VISTAS Las vistas son los documentos de gvSIG que funcionan como el área de trabajo de la información cartográfica. Dentro de una Vista pueden existir distintas capas de información geográfica (hidrografía, comunicaciones, divisiones administrativas, curvas de nivel, etc.). Cada Tema es una “capa” de información.

36 VISTAS Tabla de materias: se encuentra en la parte izquierda de la ventana o pantalla de la Vista. En la Tabla de materias se enumeran todos los Temas que contiene y los símbolos empleados para la representación de los elementos que componen el Tema. Ventana de visualización: en la parte derecha de la pantalla de la Vista. Es el lugar donde se representan los datos cartográficos del proyecto. Localizador: en la parte inferior izquierda. Permite situar el encuadre actual en el total del área de trabajo.

37 Crear una Vista 1. En la ventana de Gestor de Proyectos debemos seleccionar el documento “Vistas”. 2. Una vez seleccionado pulsamos sobre el botón “Nuevo” 3. Inmediatamente se crea una Vista, que nos aparece listado en el apartado de “Documentos existentes”. Por defecto aparece como “Sin titulo – 1”.

38 4. Podemos cambiar el nombre de la Vista seleccionando el documento y pulsando en el botón de renombrar. 5. Aparece una ventana de dialogo en la que podemos cambiar el nombre de la Vista 6. El siguiente paso consiste en configurar las propiedades de la vista. Es muy importante seleccionar las unidades de la cartografía y las unidades de distancia que usaremos para esa vista (por defecto vienen en metros).

39 IMPORTANTE 7. El menú de cambio de sistema de referencia nos permite elegir entre los sistemas de referencia más utilizados, como el WGS84. Además nos permite elegir entre visualizar la información en coordenadas geodésicas o según una determinada proyección.
