1 Riesgos y Seguridad en el Manejo del Biogás en una P.T.A.S.
Jean-François Bradfer Ingeniero Procesos Aguas Servidas & Digestión Freelance

2 Introducción ¿Por qué este tema? Razón del biogás en una P.T.A.S.
Propiedades y peligros del biogás Zonas de riesgo y clasificación EEx Accesorios de seguridad Plan de Operación y de Control

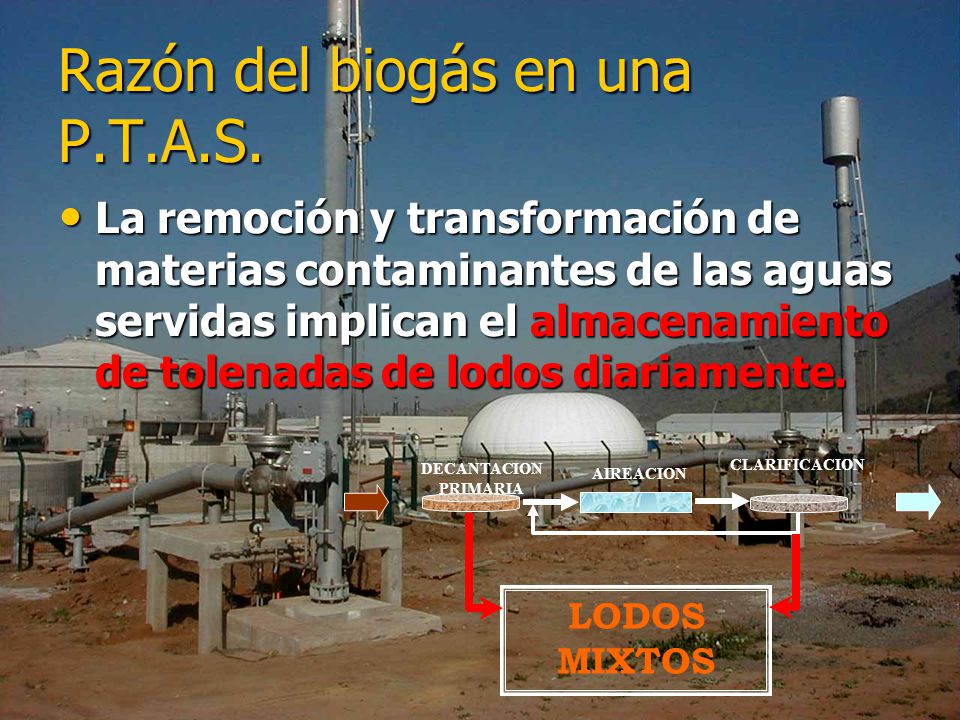

3 Razón del biogás en una P.T.A.S.
La remoción y transformación de materias contaminantes de las aguas servidas implican el almacenamiento de tolenadas de lodos diariamente. DECANTACION PRIMARIA CLARIFICACION AIREACION LODOS MIXTOS

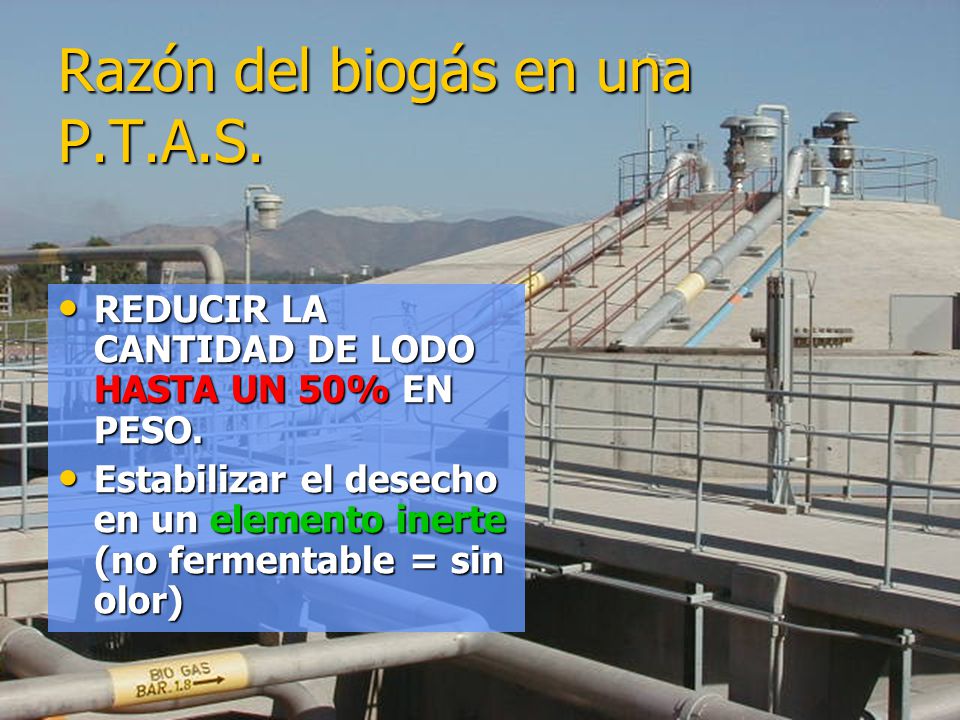

4 Razón del biogás en una P.T.A.S.
REDUCIR LA CANTIDAD DE LODO HASTA UN 50% EN PESO. Estabilizar el desecho en un elemento inerte (no fermentable = sin olor)

5 El Digestor Anaeróbico
Transformación de la materia orgánica en compuestos más simples, realizada por bacterias que no requieren aire para vivir: Hidrólisis por enzimas específicas extracelulares, Aparición de ácidos orgánicos y alcoholes por flora acidógena, Gasificación por bacterias metanógenas.

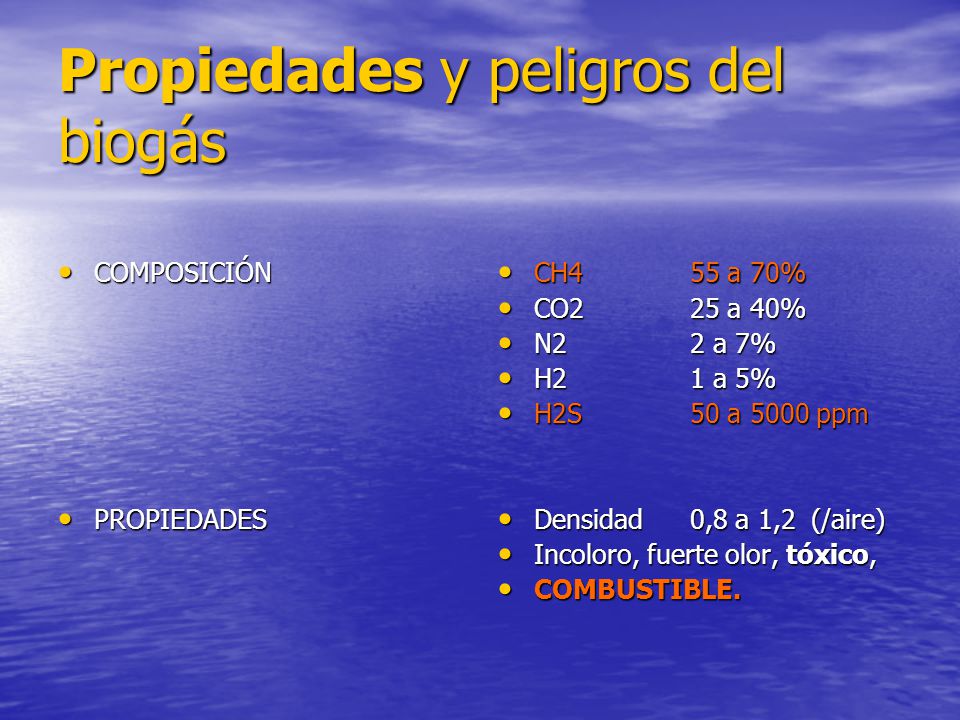

6 Propiedades y peligros del biogás
COMPOSICIÓN PROPIEDADES CH a 70% CO a 40% N2 2 a 7% H2 1 a 5% H2S 50 a 5000 ppm Densidad 0,8 a 1,2 (/aire) Incoloro, fuerte olor, tóxico, COMBUSTIBLE.

7 Propiedades y peligros del biogás
Inflamabilidad y explosividad: 5 a 15% de CH4 en el aire Asfixiante: Con el CO2 Tóxico: H2S mortal si >50mg/m3 ¡BOOM! Gasómetro (PTAS El Trebal – Santiago de Chile)

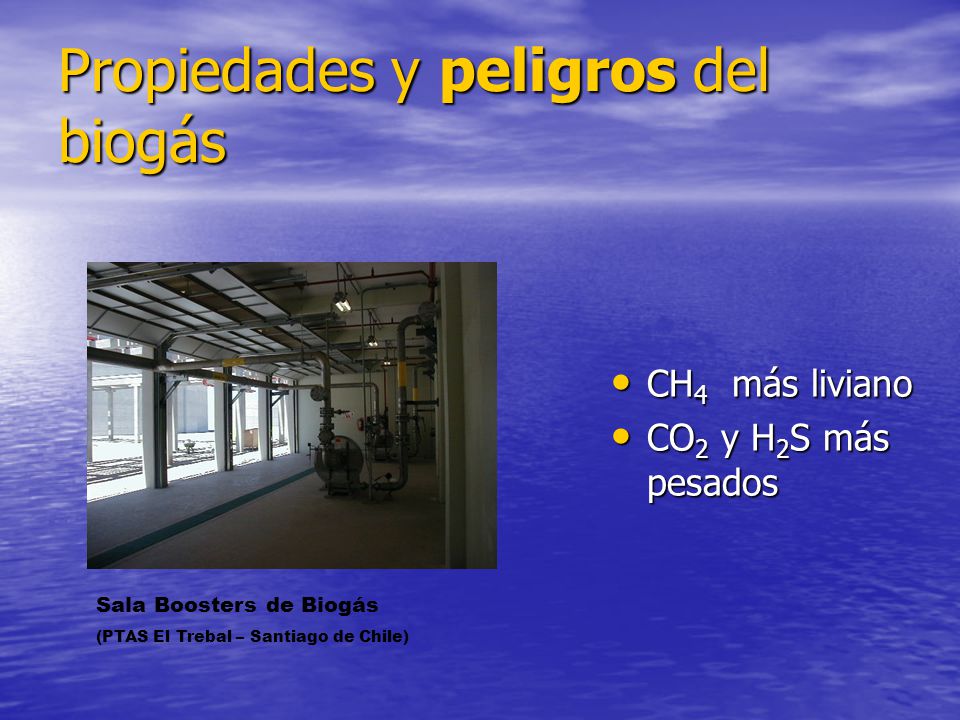

8 Propiedades y peligros del biogás
CH4 más liviano CO2 y H2S más pesados Sala Boosters de Biogás (PTAS El Trebal – Santiago de Chile)

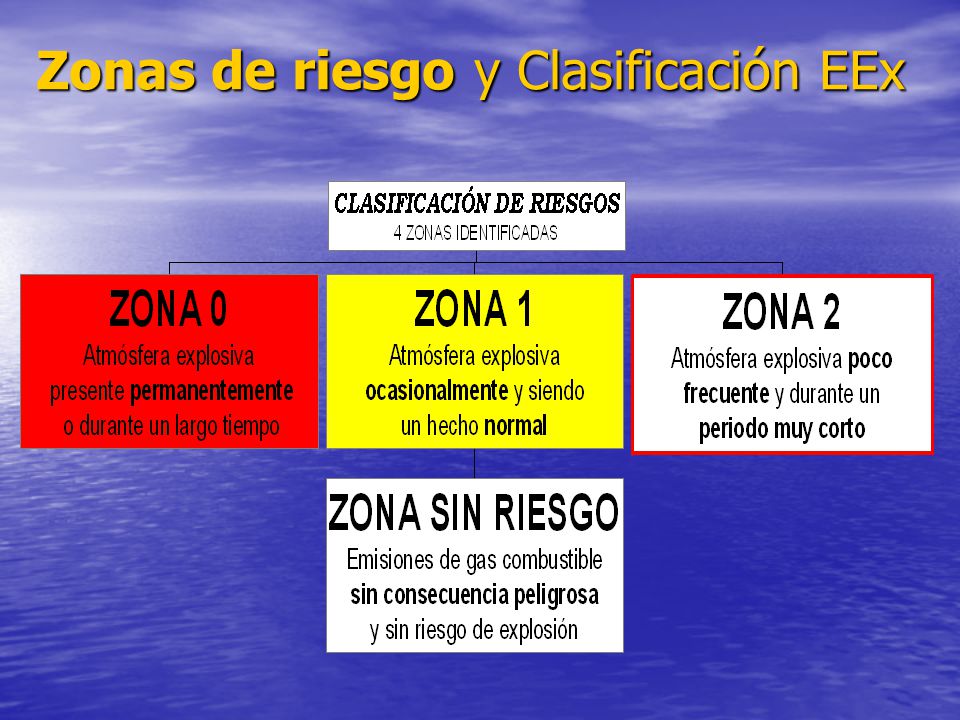

9 Zonas de riesgo y Clasificación EEx

10 Zonas de riesgo y Clasificación EEx

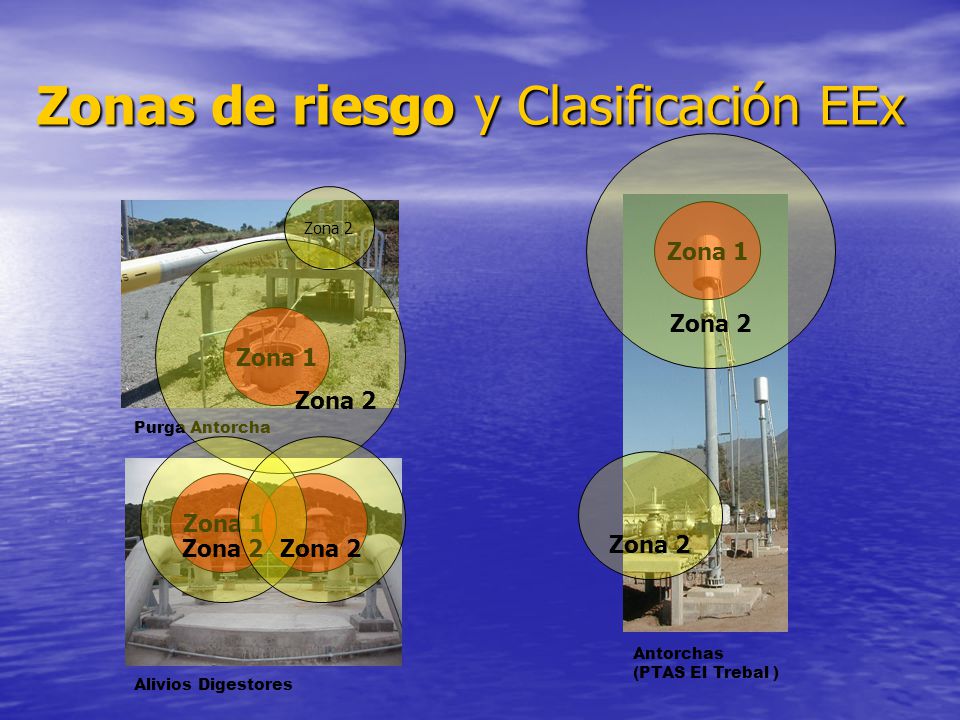

Purga Antorcha Zona 2 Zona 2 Zona 2 Zona 1 Antorchas (PTAS El Trebal ) Alivios Digestores

11 Zonas de riesgo y Clasificación EEx

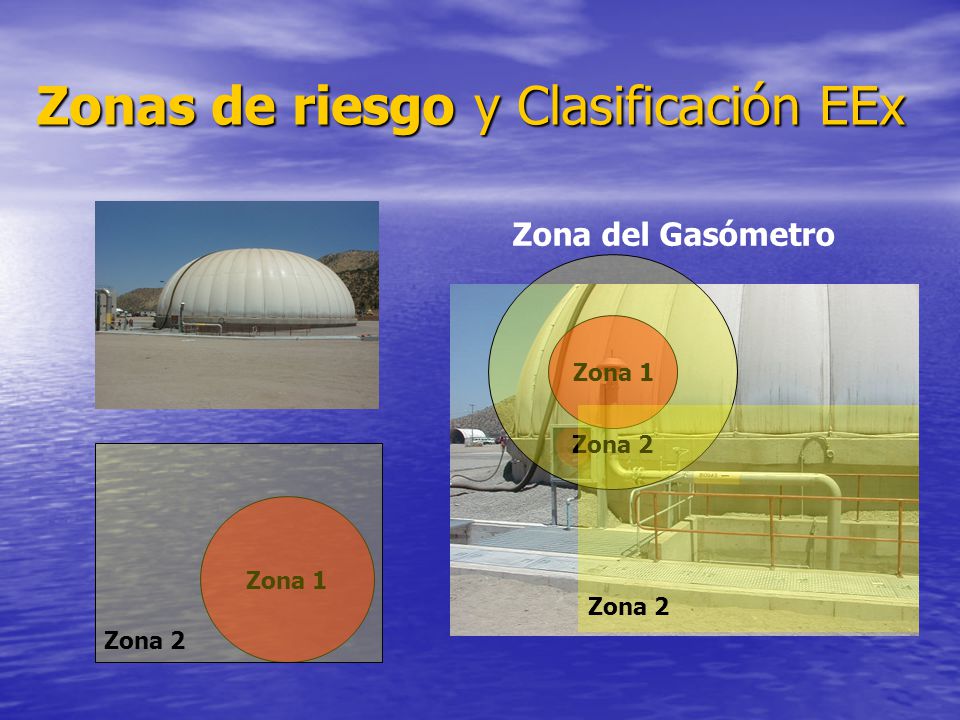

Zona del Gasómetro Zona 2 Zona 1 Zona 2 Zona 2 Zona 1

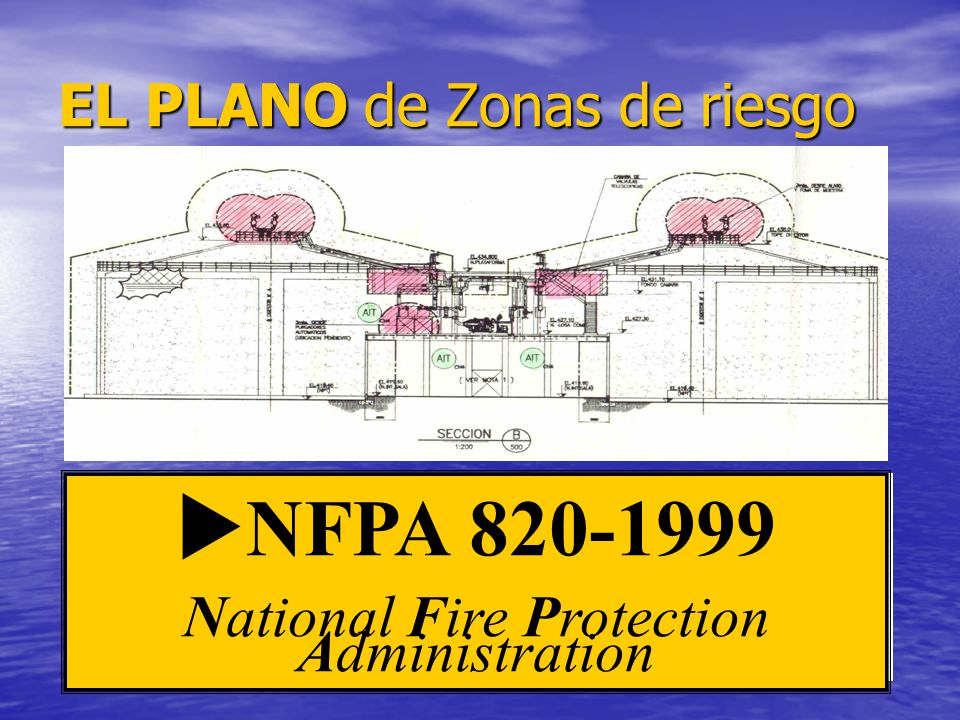

12 EL PLANO de Zonas de riesgo
 Zona Digestores  Planta Térmica Zona  Antorchas NFPA National Fire Protection Administration

13 Zonas de riesgo y Clasificación EEx
Una vez clasificadas las zonas, elegir los equipos energizados según la clasificación NEMA o EEx: EEx IIA “” T1 Cumple con estándares europeos para zonas de riesgo de explosión Para gases del grupo IIA, como el metano Letra indicando el tipo de protección adoptada Clase de temperatura del equipo

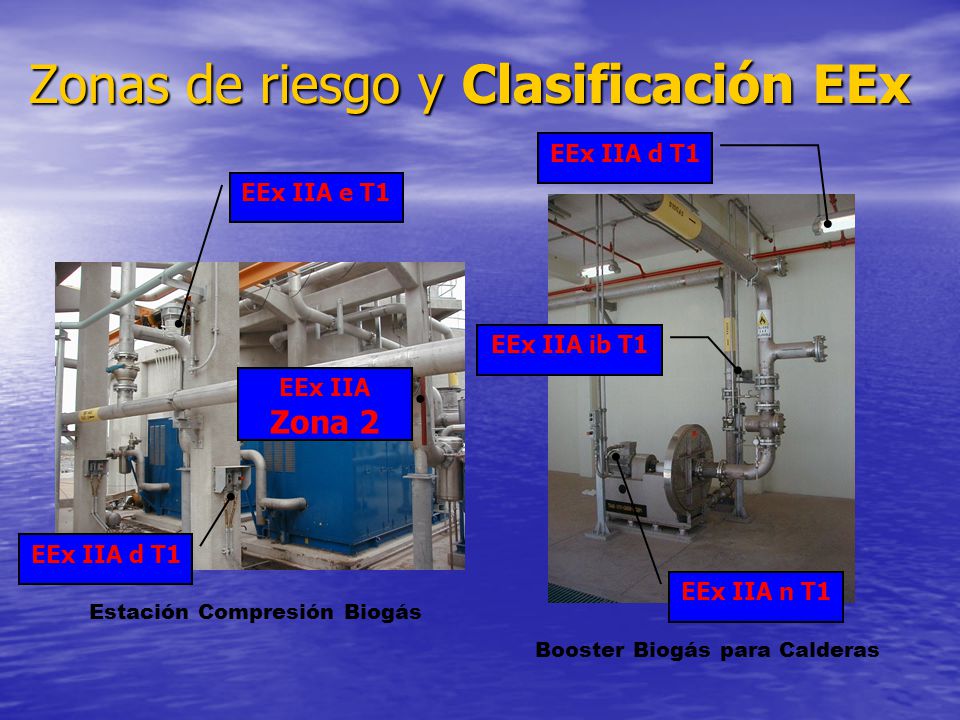

14 Zonas de riesgo y Clasificación EEx
EEx IIA d T1 EEx IIA e T1 EEx IIA ib T1 EEx IIA Zona 2 EEx IIA d T1 EEx IIA n T1 Estación Compresión Biogás Booster Biogás para Calderas

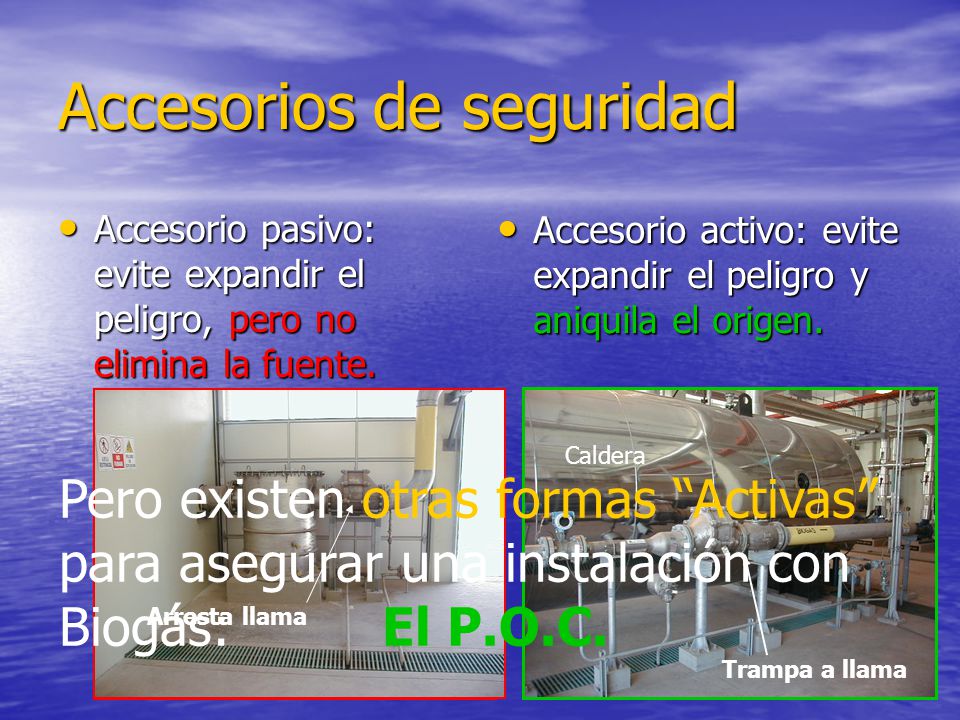

15 Accesorios de seguridad
Accesorio pasivo: evite expandir el peligro, pero no elimina la fuente. Accesorio activo: evite expandir el peligro y aniquila el origen. Arresta llama Trampa a llama Caldera Arresta Llamas Pero existen otras formas “Activas” para asegurar una instalación con Biogás: El P.O.C.

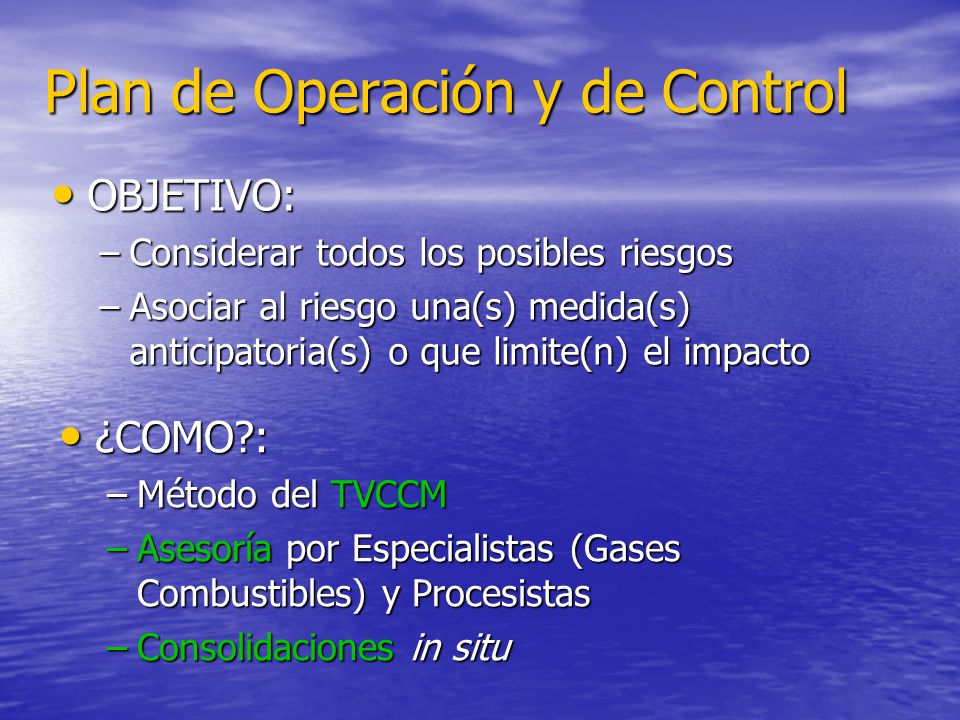

16 Plan de Operación y de Control
OBJETIVO: Considerar todos los posibles riesgos Asociar al riesgo una(s) medida(s) anticipatoria(s) o que limite(n) el impacto ¿COMO?: Método del TVCCM Asesoría por Especialistas (Gases Combustibles) y Procesistas Consolidaciones in situ

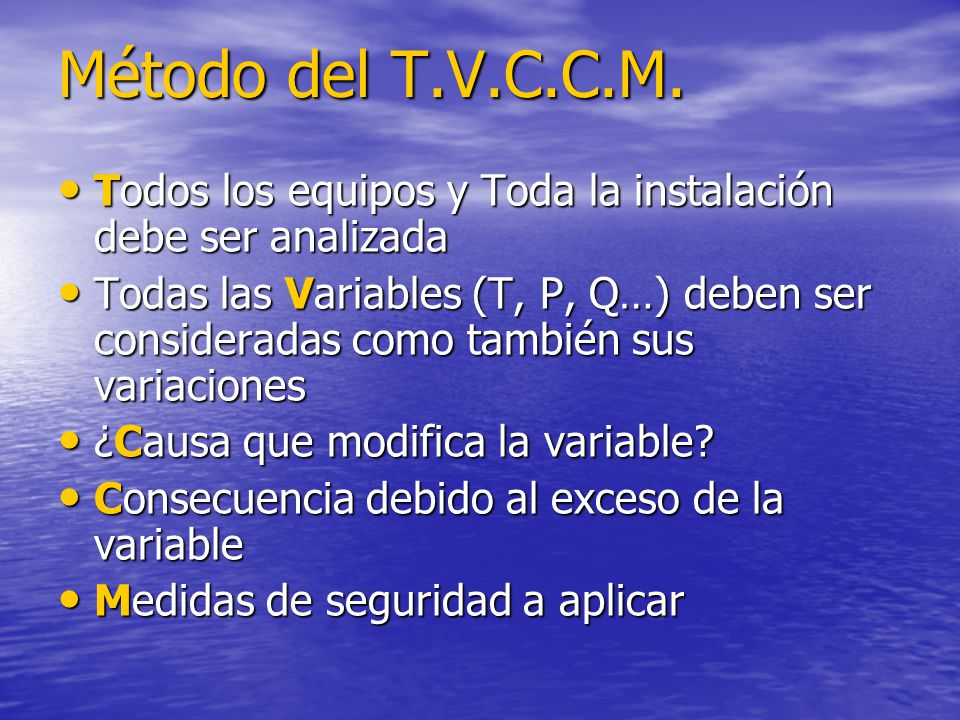

17 Método del T.V.C.C.M. Todos los equipos y Toda la instalación debe ser analizada Todas las Variables (T, P, Q…) deben ser consideradas como también sus variaciones ¿Causa que modifica la variable? Consecuencia debido al exceso de la variable Medidas de seguridad a aplicar

18 Método del T.V.C.C.M. Tabla de GRAVEDAD Tabla de FRECUENCIA 2
TABLA DE MEDIDAS 1 x 2 = 2 TABLA DE FRECUENCIA 1

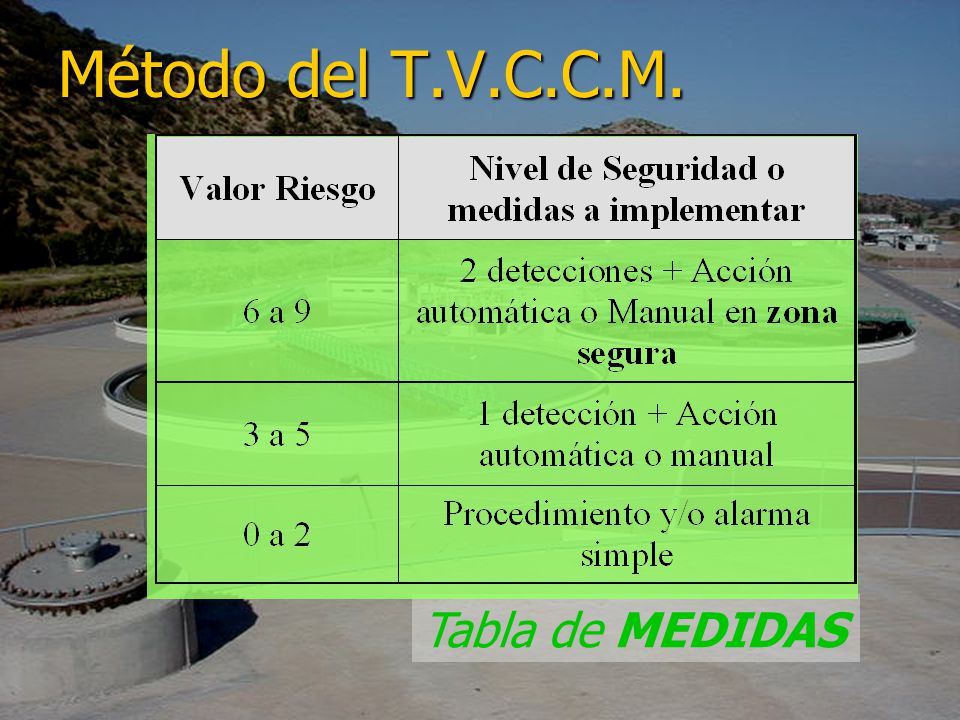

19 Método del T.V.C.C.M. Tabla de MEDIDAS

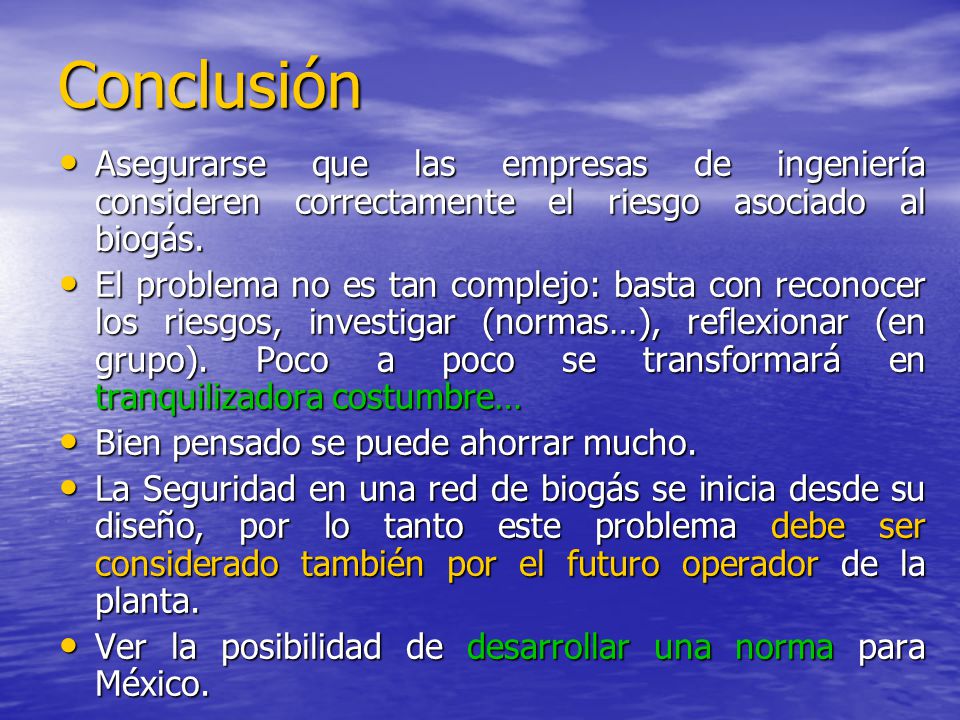

20 Conclusión Asegurarse que las empresas de ingeniería consideren correctamente el riesgo asociado al biogás. El problema no es tan complejo: basta con reconocer los riesgos, investigar (normas…), reflexionar (en grupo). Poco a poco se transformará en tranquilizadora costumbre… Bien pensado se puede ahorrar mucho. La Seguridad en una red de biogás se inicia desde su diseño, por lo tanto este problema debe ser considerado también por el futuro operador de la planta. Ver la posibilidad de desarrollar una norma para México.

21 Conclusión PORQUE UNA BUENA PLANTA NO SOLAMENTE DEBE CUMPLIR LOS RENDIMIENTOS ESPERADOS Y SER CORRECTAMENTE OPERABLE. DEBE TAMBIÉN ENTREGAR LA CONFIANZA DE SER SEGURA PARA LA TRANQUILIDAD DE TODOS…

22 Gracias a todos y a AIDIS México…

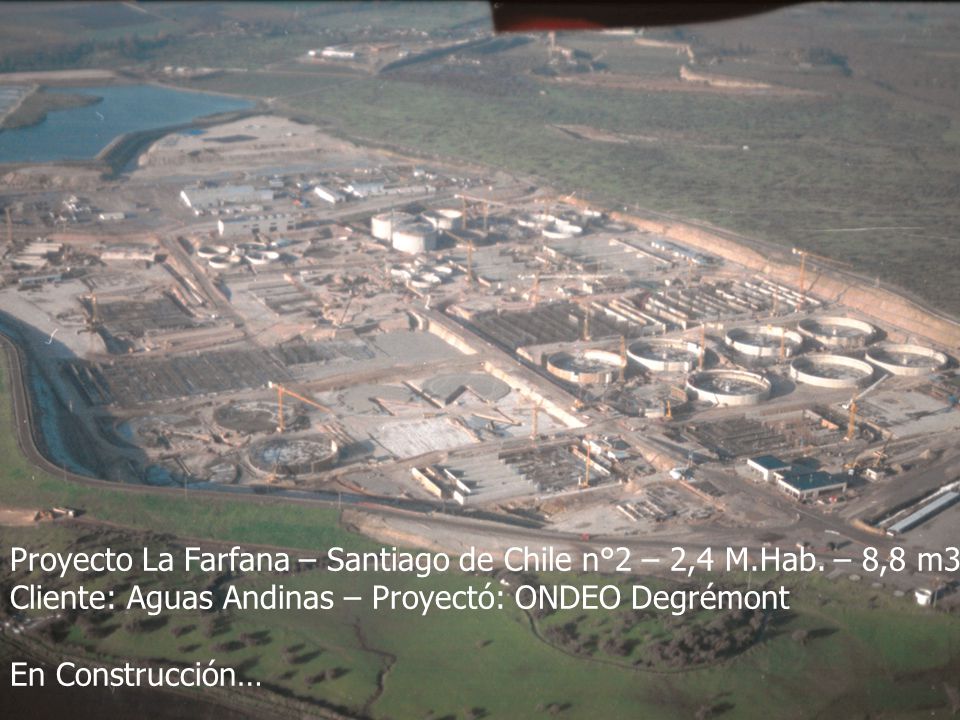

Proyecto La Farfana – Santiago de Chile n°2 – 2,4 M.Hab. – 8,8 m3/s Cliente: Aguas Andinas – Proyectó: ONDEO Degrémont En Construcción…
