2 “EVOLUCION Y MEJORA CONTINUA DE LOS PROCESOS Y PRODUCTOS FOTOGRAMÉTRICOS DE LA DGG DEL INEGI”
Eje Rector: Ciudadanización de la Información C. Rodrigo Ramírez Gordiano INEGI Durango, Durango, 25 de septiembre de 2008

3 Contenido Antecedentes Insumos Procesos Fotogramétricos:
Periodo de 1968 a 1992 Periodo de 1993 a 2003 Periodo de 2004 … Reingeniería

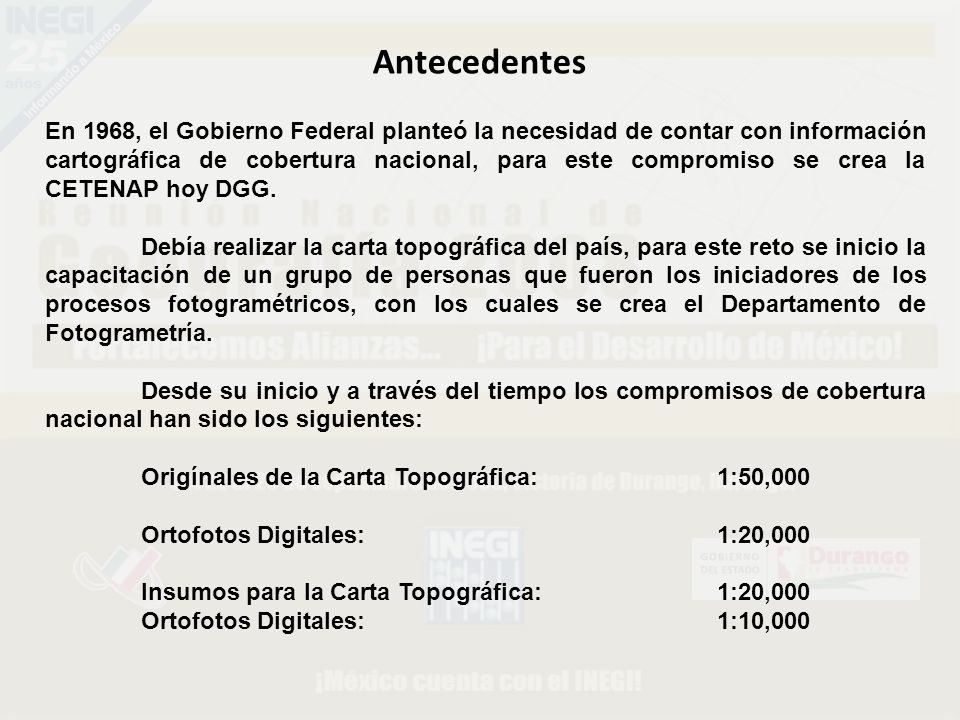

4 Antecedentes En 1968, el Gobierno Federal planteó la necesidad de contar con información cartográfica de cobertura nacional, para este compromiso se crea la CETENAP hoy DGG. Debía realizar la carta topográfica del país, para este reto se inicio la capacitación de un grupo de personas que fueron los iniciadores de los procesos fotogramétricos, con los cuales se crea el Departamento de Fotogrametría. Desde su inicio y a través del tiempo los compromisos de cobertura nacional han sido los siguientes: Origínales de la Carta Topográfica: 1:50,000 Ortofotos Digitales: 1:20,000 Insumos para la Carta Topográfica: 1:20,000 Ortofotos Digitales: 1:10,000

5 Insumos La Fotografía Aérea En Blanco y Negro Escala: 1:50 000
1:80 000 Vuelo SINFA escala : 1:75 000 Escala: 1:40 000

6 Insumos El Control Terrestre ELECTROTAPE DM-20
Se obtiene realizando mediciones directas en el terreno ELECTROTAPE DM-20 Equipo para medir distancias por medio de onda corta GPS para fotogrametría a partir de 1994

7 Originales de restitución
Procesos Fotogrametricos INSUMOS PROCESOS PRODUCTOS USUARIO Departamento de Edición Laboratorio Fotográfico Originales de restitución Altimetría Planimetría Hidrografía Triangulación Aérea Fotografía Aérea Restitución Control Terrestre Laboratorio Fotográfico Ortofotos Analógicos Ortofotos

8 Procesos Fotogramétricos 1968-1992 Restitución
TRAZO DE CURVAS DE NIVEL La restitución de curvas de nivel se realizaba directamente en la minuta ESTEREOSIMPLEX C-2

9 Procesos Fotogrametricos1993-2003
INSUMOS PROCESOS PRODUCTOS USUARIOS Fotografía Aérea Triangulación Aérea Base de Datos Actualización Ortofotos Digitales Escala 1:20,000 Control Terrestre Escaneo Modelo Digital del terreno (MDT) Ortofotos

10 Procesos Fotogramétricos 1993-2003 Ortofoto
GENERACIÓN DE ORTOFOTOS Rectificación de la fotografía

11 Procesos Fotogramétricos 1993-2002 Ortofoto

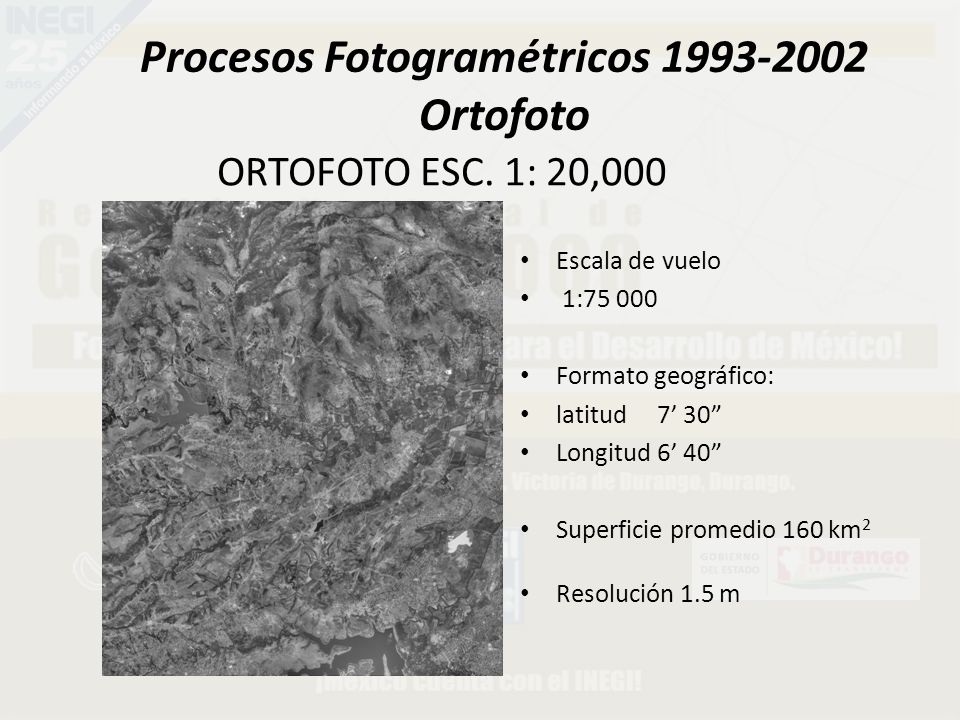

ORTOFOTO ESC. 1: 20,000 Escala de vuelo 1:75 000 Formato geográfico: latitud 7’ 30” Longitud 6’ 40” Superficie promedio 160 km2 Resolución 1.5 m

12 Procesos Fotogramétricos 2004---
INSUMOS PROCESOS PRODUCTOS USUARIOS Ortofotos Digitales Escala 1:10,000 Escaneo Fotografía Aérea Base de Datos Información Topográfica Triangulación Aérea Modelo digital del terreno (MDT) Control Terrestre MDT Altimetría Ortofotos Cubierta de altimetría

13 Procesos Fotogramétricos 2004--- Ortofoto
En la estación fotogramétrica se generan: Modelo digital de superficie (MDS) Modelo Digital del Terreno (MDT) Cubierta de altimetría Ortofoto

14 Procesos Fotogramétricos 2004--- Ortofoto
ORTOFOTO ESCALA 1:10,000 Escala de vuelo 1:40,000 Formato geográfico: latitud 3’ 45” longitud 3’ 20” Superficie promedio 4.3 km2 Resolución 1.0 m

15 Reingeniería REINGENIERÍA EN LOS PROCESOS DE:
Escaneo de Fotografía Aérea Triangulación Aérea Insumos para Cartografía 1:20,000

16 Reingeniería Escaneo de Fotografía Aérea Escaneo por Diapositiva

17 Reingeniería Escaneo de Fotografía Aérea Escaneo por rollo

18 Reingeniería Triangulación Aérea 25 Puntos de Control Terrestre 180º
DIC - 07 272297C 180º 09 07 06 05 04 03 02 01 D420 08 E14B3701 D415 E14B3702 B435 G426 E428 E428 L-368 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 G417 E428 E428 L-369 DIC - 07 272297C 180º 09 08 07 06 05 04 03 02 01 G412 G427 E429 L-370 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 G418 G413 E430 L-371 DIC - 07 272297C 180º 09 08 07 06 05 04 03 02 01 G428 E428 E431 L-372 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 E14B3706 G419 E14B3703 G414 E14B3704 25 Puntos de Control Terrestre

19 Reingeniería Triangulación Aérea
DIC - 07 272297C 180º 09 07 06 05 D415 04 03 02 01 D420 08 B435 L-368 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 L-369 DIC - 07 272297C 180º 09 08 07 06 05 04 03 02 01 G412 G427 E429 L-370 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 L-371 DIC - 07 272297C 180º 09 08 07 06 05 04 03 02 01 L-372 DIC - 07 272297C 0º 01 02 03 04 05 06 07 08 09 E14B3706 G419 G414 9 Puntos de Control Terrestre usando GPS aerotransportado

20 Reingeniería Insumos para la Carta 1:20,000 MDT Fotogramétrico
Cubierta de Altimetría Ortofotos Es lenta la obtención de los insumos

21 Reingeniería Insumos para la Carta 1:20000 MDS Fotogramétrico
Ortofotos La obtención de las Ortofotos es rápida El MDT y Cubierta de Altimetría se generarán con otra tecnología
