1 La Actividad Exploratoria en CGSJ MARINA 19/5/2010 Pan American Energy

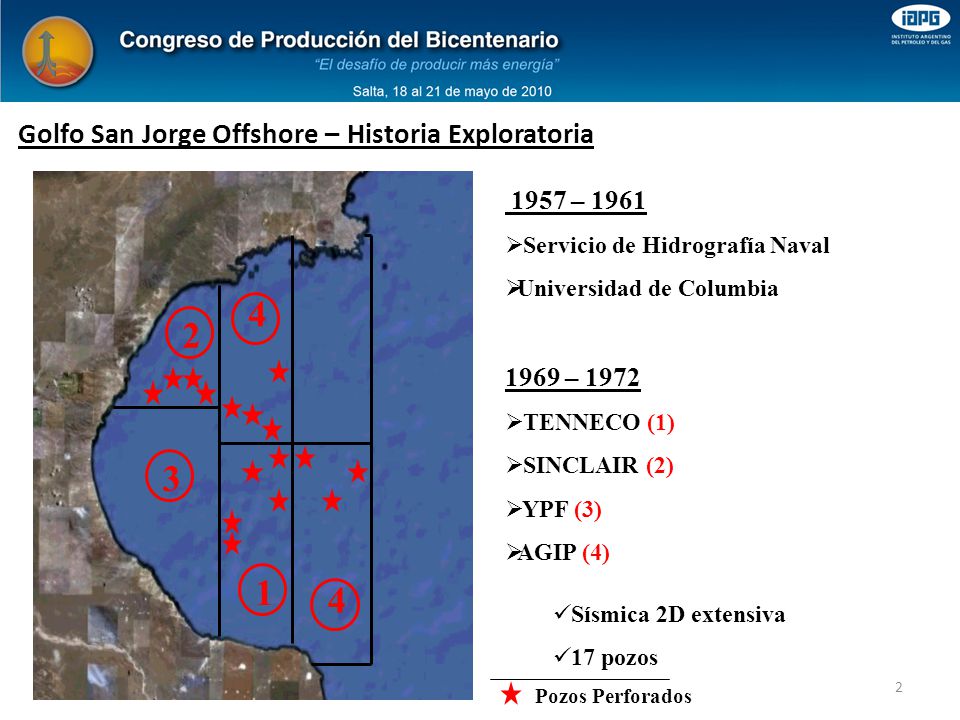

2 2 Golfo San Jorge Offshore – Historia Exploratoria Pozos Perforados 1957 – 1961  Servicio de Hidrografía Naval  Universidad de Columbia 1969 – 1972  TENNECO (1)  SINCLAIR (2)  YPF (3)  AGIP (4) Sísmica 2D extensiva 17 pozos 2 4 4 1 3

3 1977 – 1982  YPF: 7 pozos  SHELL: 2 pozos 1992 – actual  Sísmica 2D y 3D  4 pozos Golfo San Jorge Offshore – Historia Exploratoria

4 CGSJ Marina – Por que? El offshore del Golfo San Jorge presenta características atractivas para una empresa con vocación de invertir y crecer: Es uno de los pocos sectores sub explorados con sistemas petroleros probados Vasta experiencia de PAE en la Cuenca del Golfo San Jorge y en las tecnologías necesarias para la exploración y explotación de hidrocarburos

5 CGSJ Marina – Algunos datos del Área Centro Golfo San Jorge Marina Chubut Petrominera Chubut SE: 10% Pan American Energy: 90% Centro Golfo San Jorge Marina Santa Cruz Fomicruz SE: 10% Pan American Energy: 90% CGSJM-1  Profundidad del Mar: 20m a 100m  Primer período Exploratorio: 2008 – 2012 1850 km 2 7150 km 2

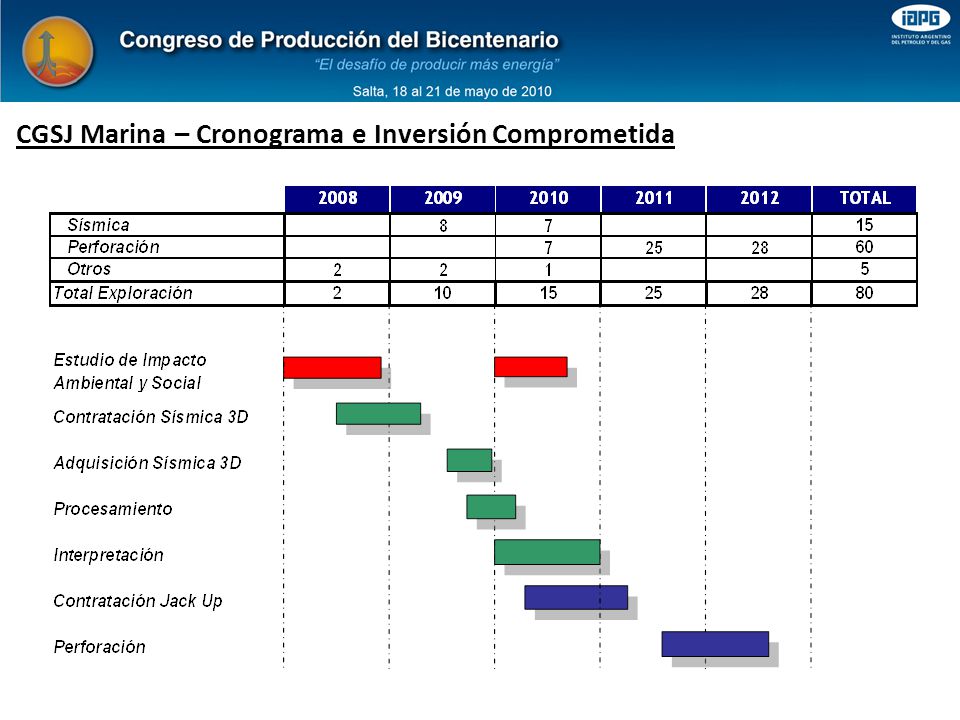

6 CGSJ Marina – Cronograma e Inversión Comprometida

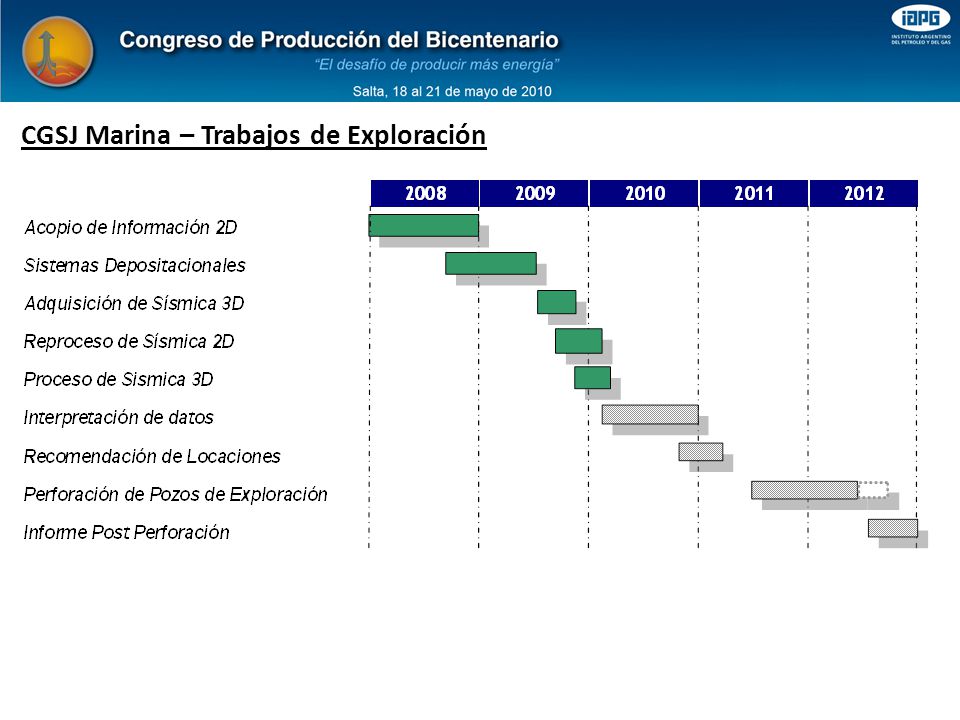

7 CGSJ Marina – Trabajos de Exploración

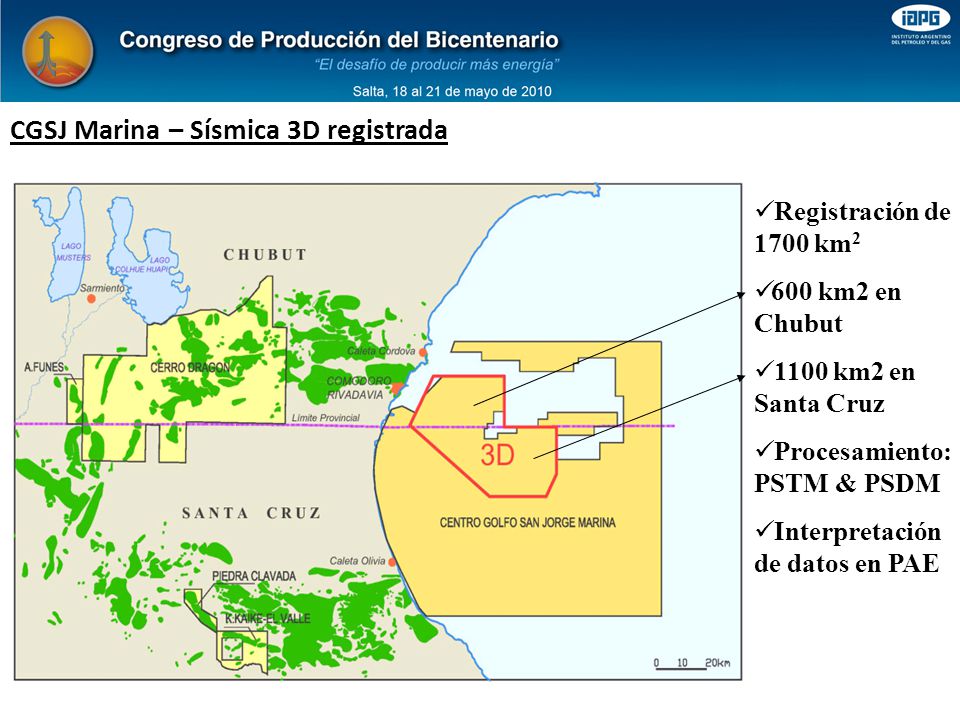

8 CGSJ Marina – Sísmica 3D registrada Registración de 1700 km 2 600 km2 en Chubut 1100 km2 en Santa Cruz Procesamiento: PSTM & PSDM Interpretación de datos en PAE

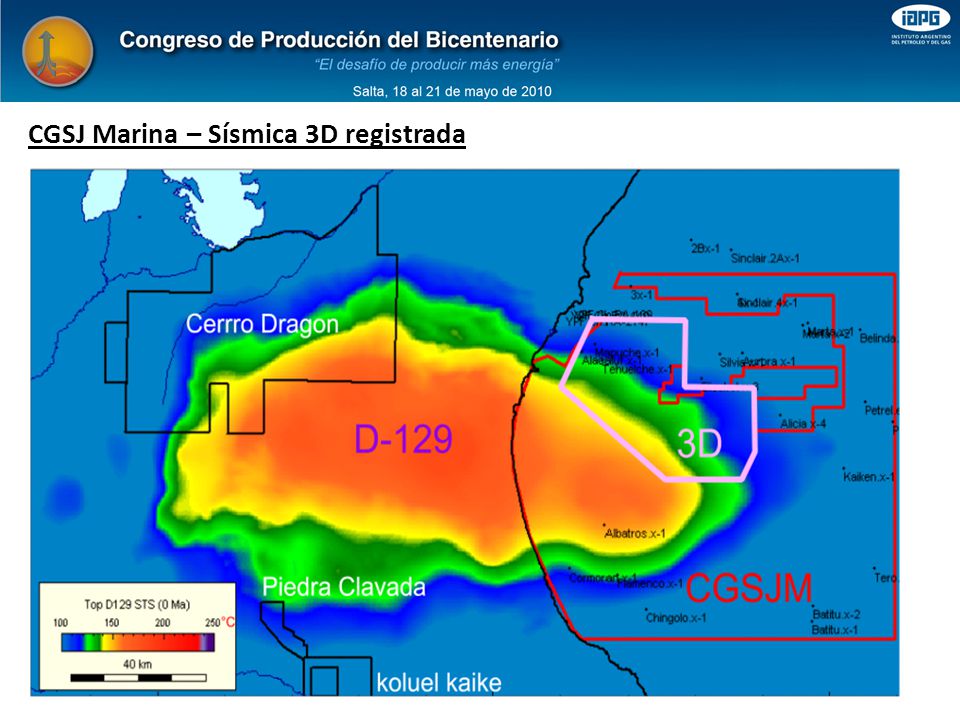

9 CGSJ Marina – Sísmica 3D registrada

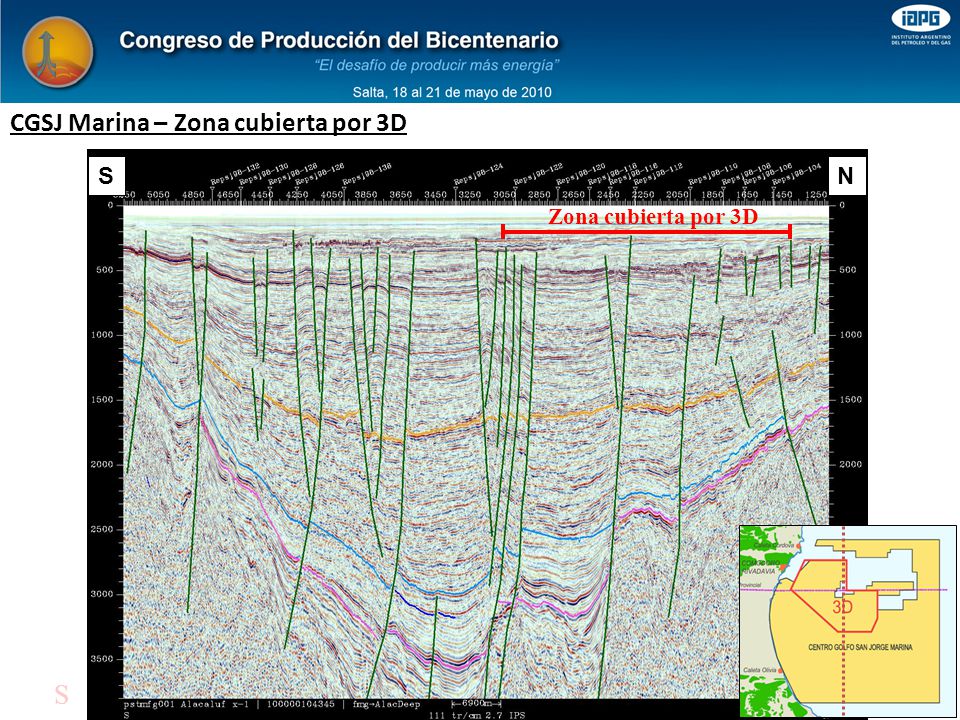

10 N S SN Zona cubierta por 3D CGSJ Marina – Zona cubierta por 3D

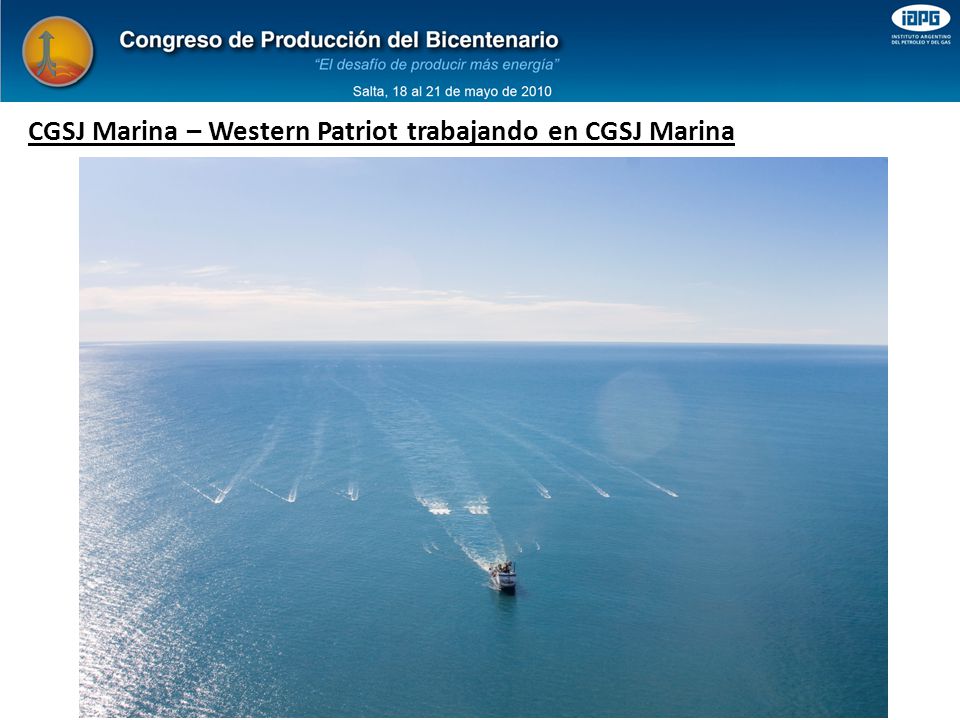

11 CGSJ Marina – Western Patriot trabajando en CGSJ Marina CGSJM Piedra Clavada

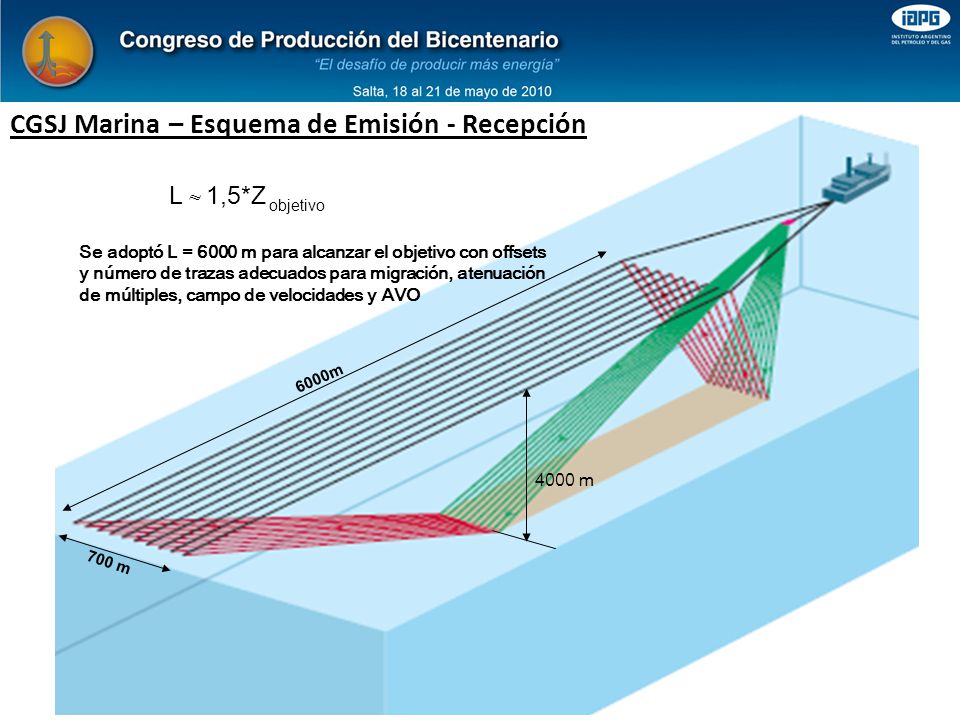

12 6000m 700 m 4000 m L 1,5*Z objetivo ~ ~ Se adoptó L = 6000 m para alcanzar el objetivo con offsets y número de trazas adecuados para migración, atenuación de múltiples, campo de velocidades y AVO CGSJ Marina – Esquema de Emisión - Recepción

13 CGSJ Marina – Esquema de de navegación CGSJ M Piedra Clavada

14 CGSJ Marina – Los tiempos de la operación Adquisición: 42 días, 82% Stand By Meteorológico: 3 días, 5% Down Time Técnico: 1 día, 1% Movilización y Desmovilización: 6 días, 12%

15 CGSJ Marina – Algunos resultados

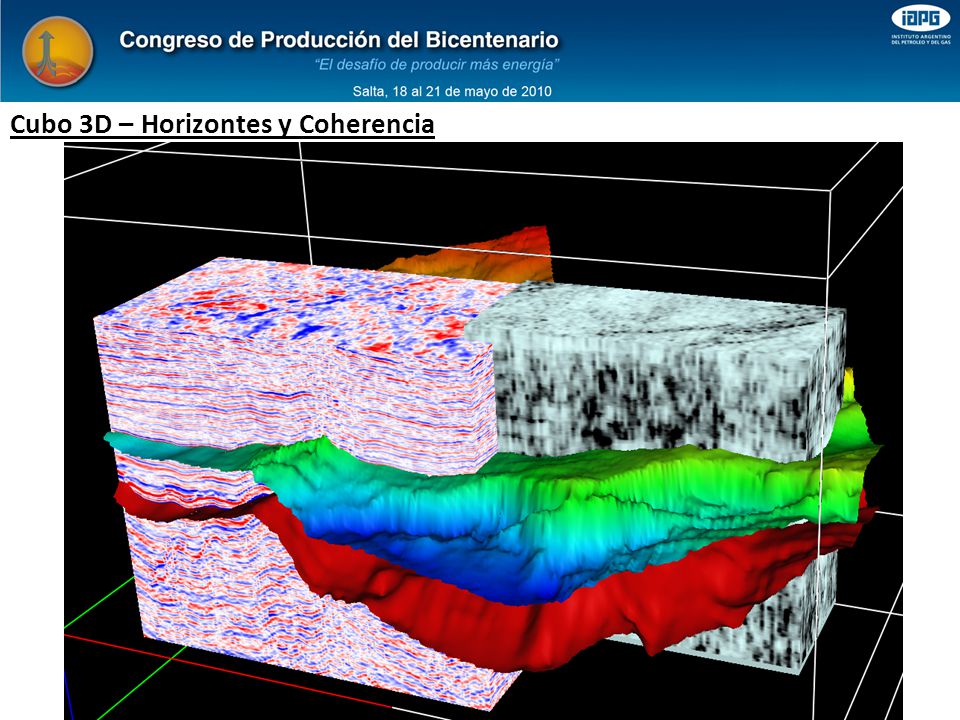

16 Cubo 3D – Horizontes y Coherencia

17 CGSJ Marina – Trabajos en Perforación

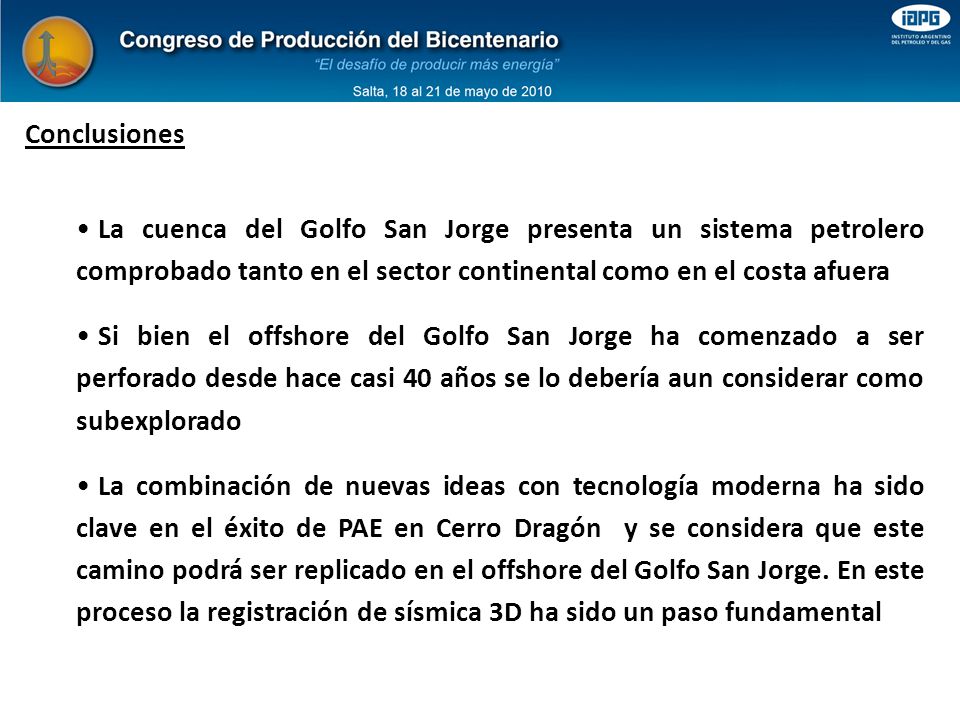

18 La cuenca del Golfo San Jorge presenta un sistema petrolero comprobado tanto en el sector continental como en el costa afuera Si bien el offshore del Golfo San Jorge ha comenzado a ser perforado desde hace casi 40 años se lo debería aun considerar como subexplorado La combinación de nuevas ideas con tecnología moderna ha sido clave en el éxito de PAE en Cerro Dragón y se considera que este camino podrá ser replicado en el offshore del Golfo San Jorge. En este proceso la registración de sísmica 3D ha sido un paso fundamental Conclusiones

19 Muchas Gracias!
