1 Conceptos Fundamentales
Universidad Nacional Mayor de San Marcos Facultad de Ingenieria de Sistemas e Informatica Diseño de Sistemas Conceptos Fundamentales Lic. Jorge Guerra Guerra

2 Etapas de las metodologías
Análisis Diseño Implementación

3 Lic. Jorge Guerra Guerra

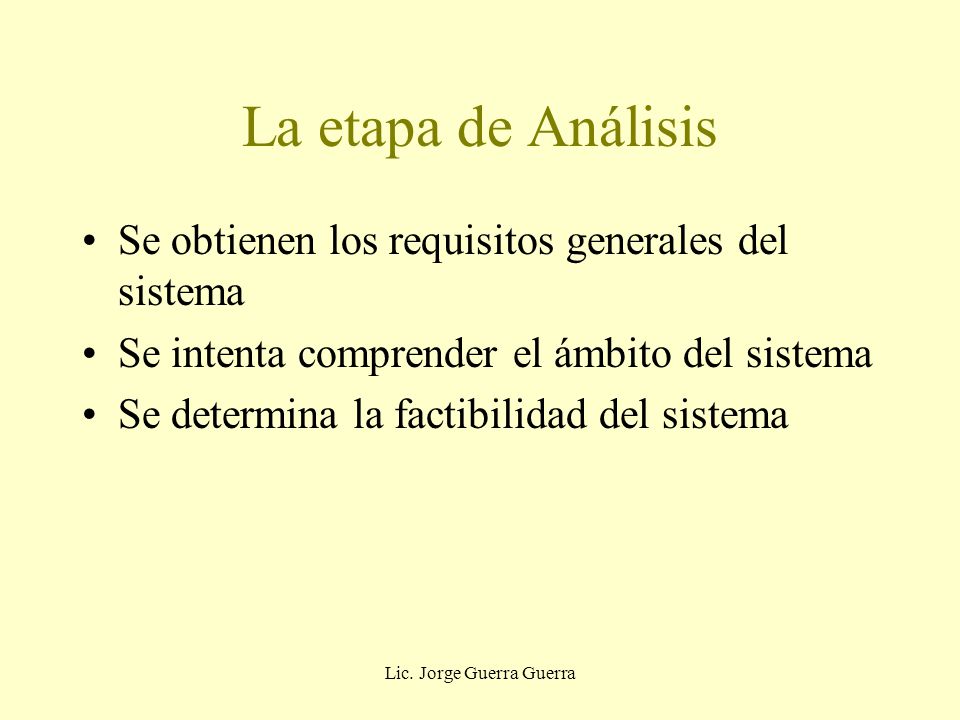

La etapa de Análisis Se obtienen los requisitos generales del sistema Se intenta comprender el ámbito del sistema Se determina la factibilidad del sistema Lic. Jorge Guerra Guerra

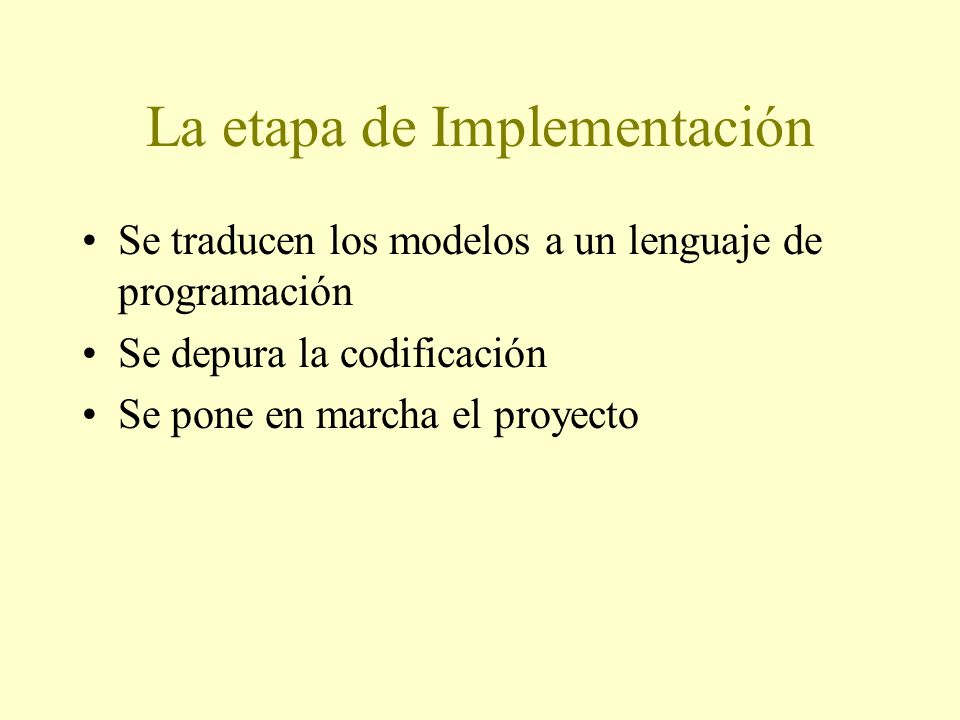

4 La etapa de Implementación
Se traducen los modelos a un lenguaje de programación Se depura la codificación Se pone en marcha el proyecto

5 Lic. Jorge Guerra Guerra
Que es Diseño? Tiene como objetivo producir modelos o representaciones de una entidad que se construirá posteriormente Combina intuición, experiencia, heurísticas, criterios de calidad y un proceso de iteración Lic. Jorge Guerra Guerra

6 Lic. Jorge Guerra Guerra

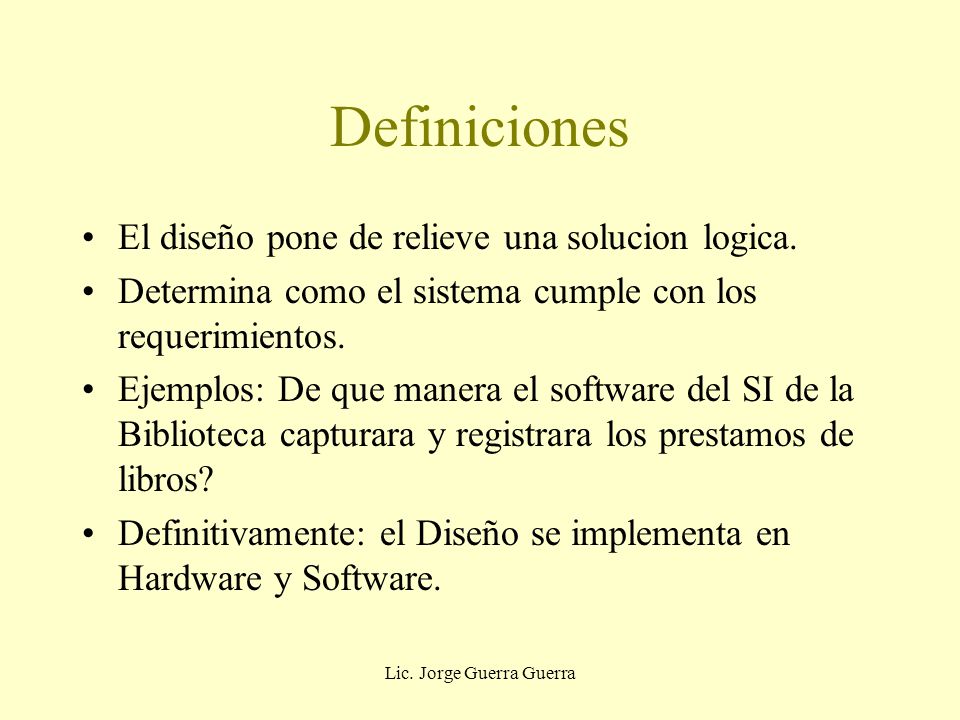

Definiciones El diseño pone de relieve una solucion logica. Determina como el sistema cumple con los requerimientos. Ejemplos: De que manera el software del SI de la Biblioteca capturara y registrara los prestamos de libros? Definitivamente: el Diseño se implementa en Hardware y Software. Lic. Jorge Guerra Guerra

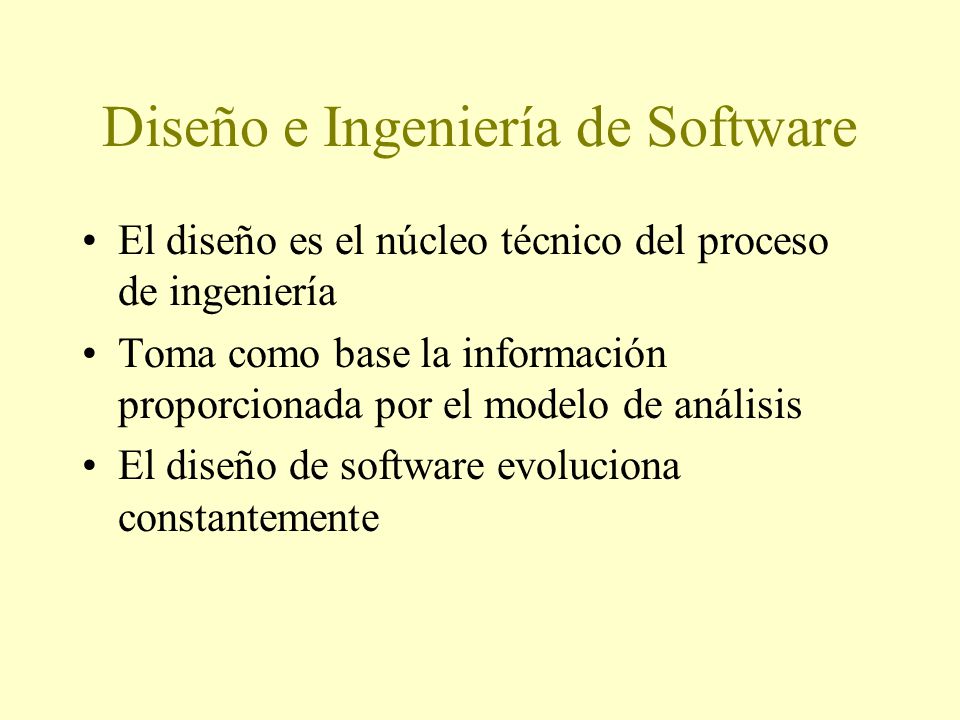

7 Diseño e Ingeniería de Software
El diseño es el núcleo técnico del proceso de ingeniería Toma como base la información proporcionada por el modelo de análisis El diseño de software evoluciona constantemente

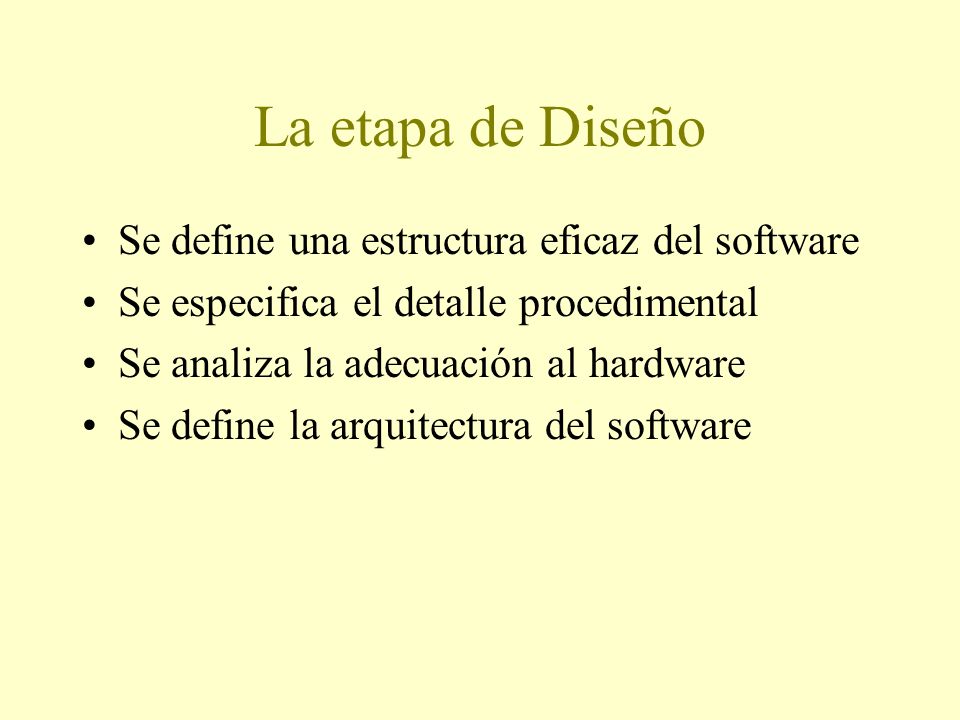

8 La etapa de Diseño Se define una estructura eficaz del software
Se especifica el detalle procedimental Se analiza la adecuación al hardware Se define la arquitectura del software

9 Lic. Jorge Guerra Guerra
Como es un buen Diseño? Implementa todos los requisitos contenidos en el modelo de análisis Es comprendido por quienes construyen, prueban y mantienen el sistema Brinda una idea completa del software, desde la perspectiva de la implementación Lic. Jorge Guerra Guerra

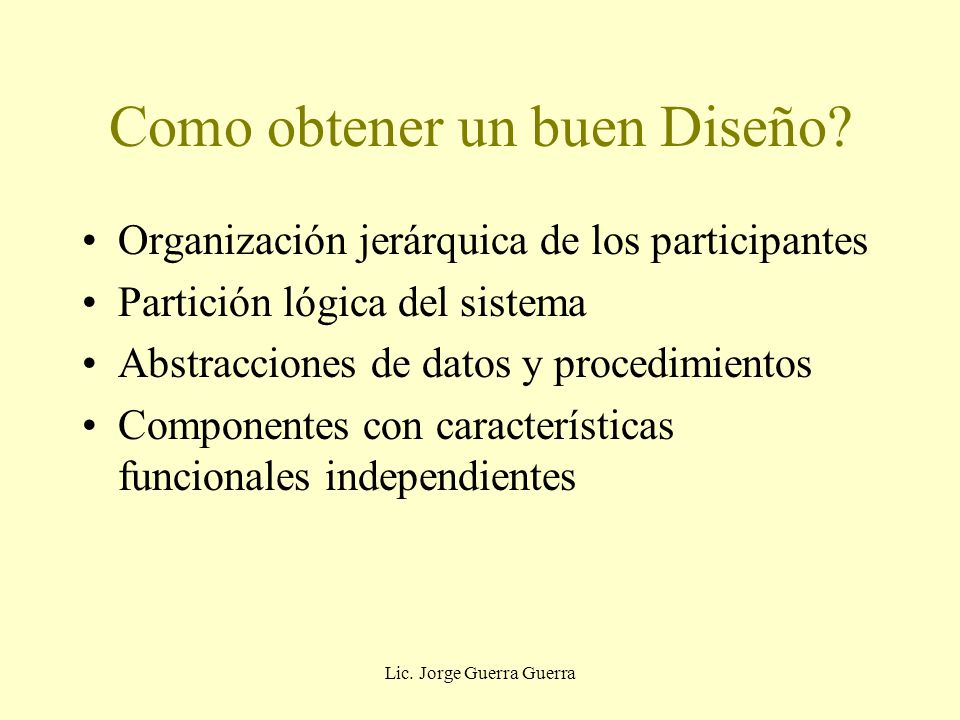

10 Como obtener un buen Diseño?
Organización jerárquica de los participantes Partición lógica del sistema Abstracciones de datos y procedimientos Componentes con características funcionales independientes Lic. Jorge Guerra Guerra

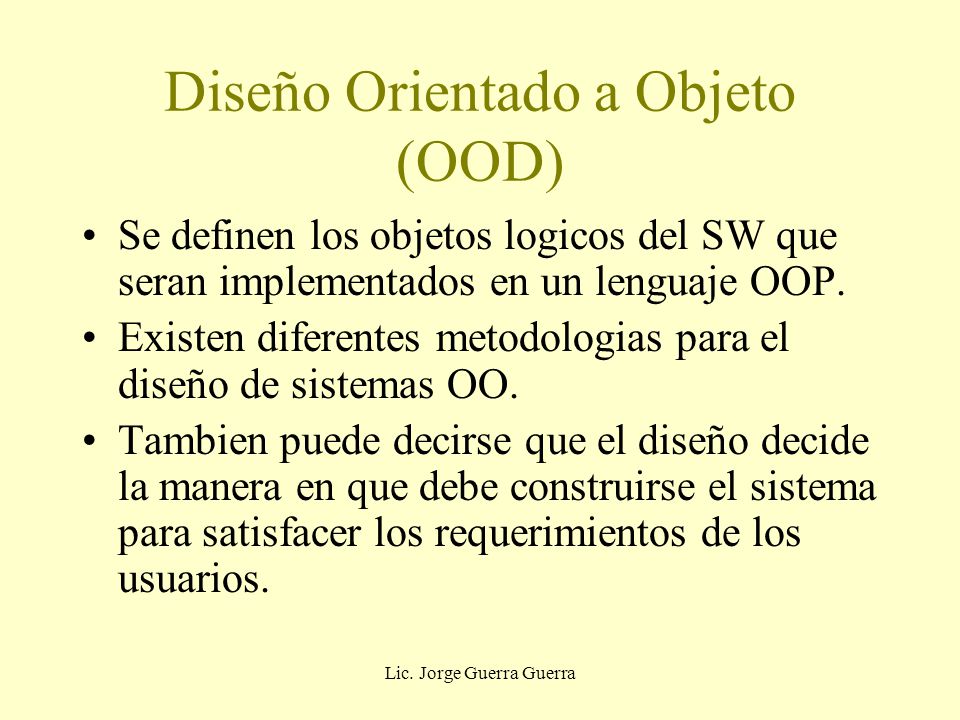

11 Diseño Orientado a Objeto (OOD)
Se definen los objetos logicos del SW que seran implementados en un lenguaje OOP. Existen diferentes metodologias para el diseño de sistemas OO. Tambien puede decirse que el diseño decide la manera en que debe construirse el sistema para satisfacer los requerimientos de los usuarios. Lic. Jorge Guerra Guerra

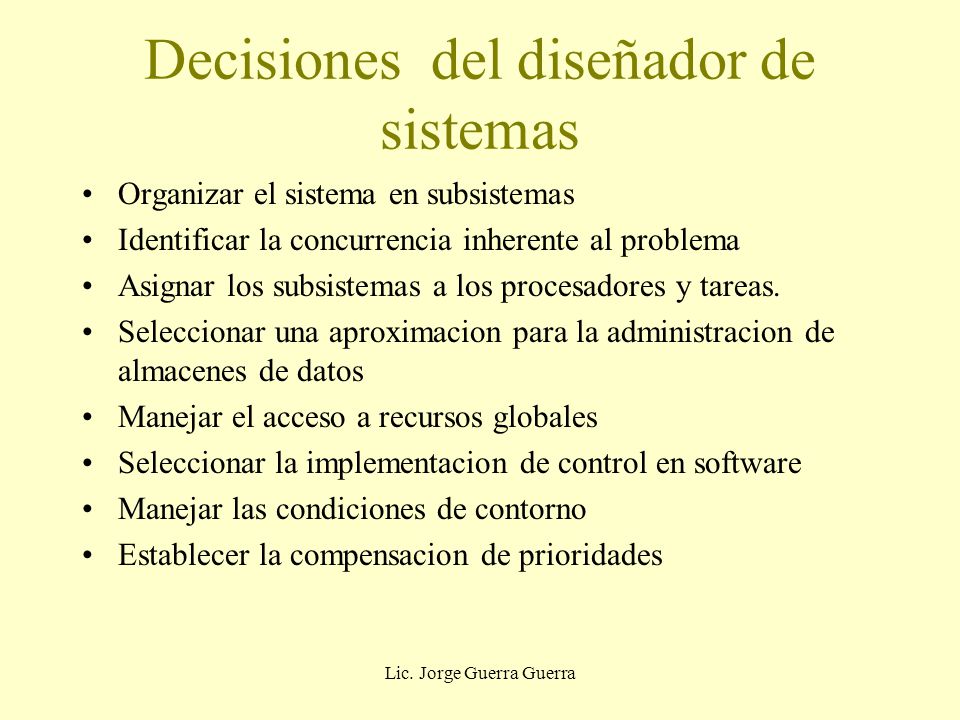

12 Decisiones del diseñador de sistemas
Organizar el sistema en subsistemas Identificar la concurrencia inherente al problema Asignar los subsistemas a los procesadores y tareas. Seleccionar una aproximacion para la administracion de almacenes de datos Manejar el acceso a recursos globales Seleccionar la implementacion de control en software Manejar las condiciones de contorno Establecer la compensacion de prioridades Lic. Jorge Guerra Guerra

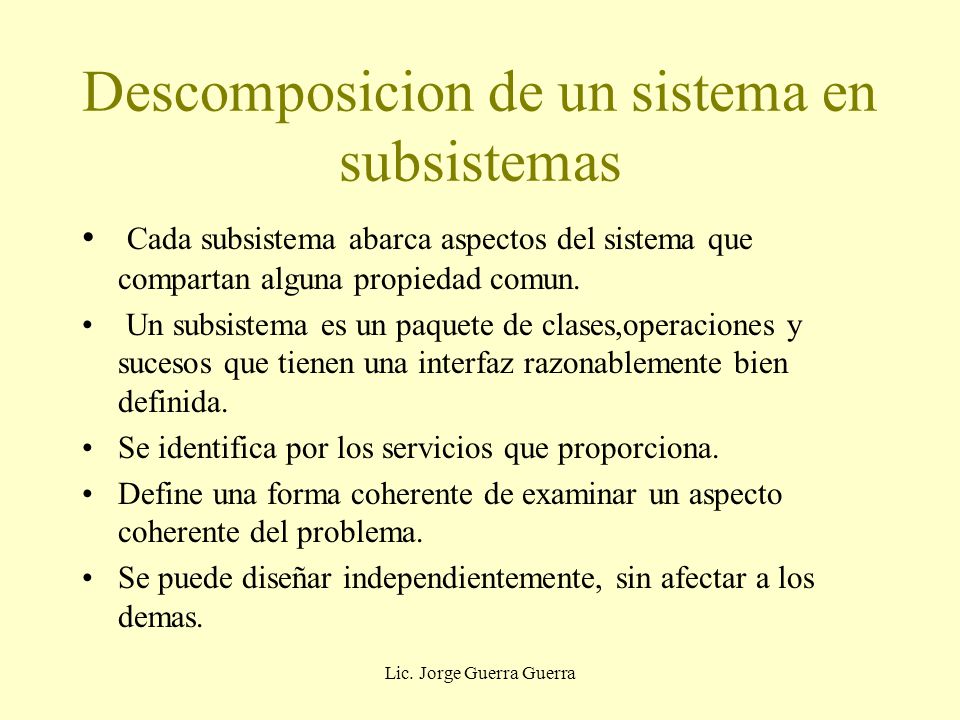

13 Descomposicion de un sistema en subsistemas
Cada subsistema abarca aspectos del sistema que compartan alguna propiedad comun. Un subsistema es un paquete de clases,operaciones y sucesos que tienen una interfaz razonablemente bien definida. Se identifica por los servicios que proporciona. Define una forma coherente de examinar un aspecto coherente del problema. Se puede diseñar independientemente, sin afectar a los demas. Lic. Jorge Guerra Guerra

14 Descomposicion de un sistema en subsistemas (II)
Los subsistemas deben definirse de tal forma que la mayoria de las interacciones se produzcan dentro de , y no en los limites de distintos subsistemas, para no tener dependencias. Los subsistemas de mas bajo nivel se denominan modulos. La descomposicion en subsistemas se puede organizar como una secuencia de capas horizontales o en particiones verticales. Lic. Jorge Guerra Guerra

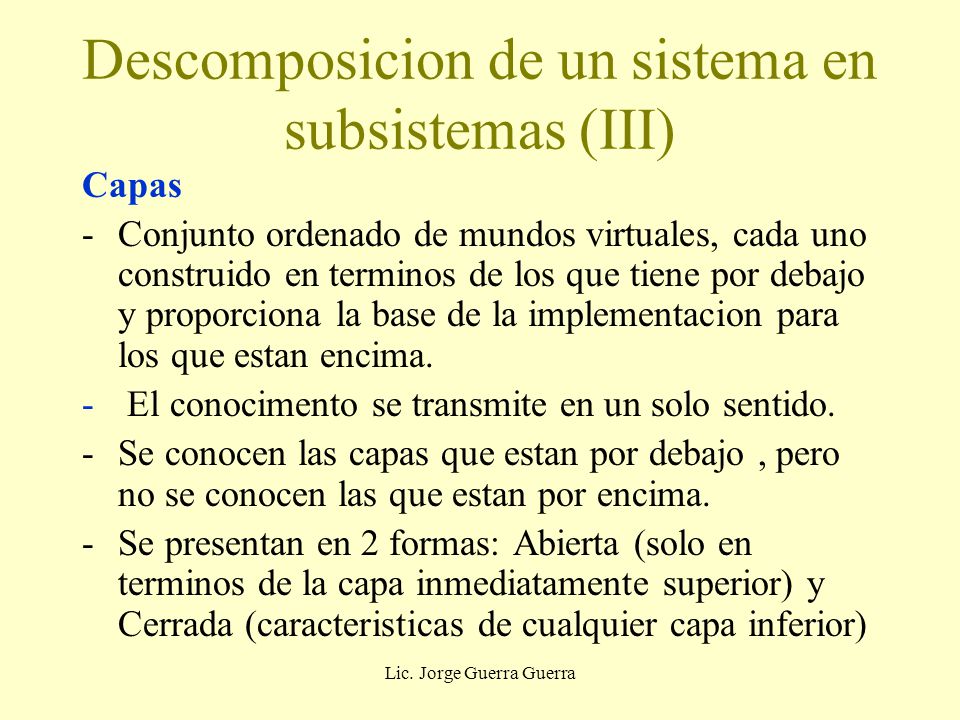

15 Descomposicion de un sistema en subsistemas (III)
Capas Conjunto ordenado de mundos virtuales, cada uno construido en terminos de los que tiene por debajo y proporciona la base de la implementacion para los que estan encima. El conocimento se transmite en un solo sentido. Se conocen las capas que estan por debajo , pero no se conocen las que estan por encima. Se presentan en 2 formas: Abierta (solo en terminos de la capa inmediatamente superior) y Cerrada (caracteristicas de cualquier capa inferior) Lic. Jorge Guerra Guerra

16 Lic. Jorge Guerra Guerra

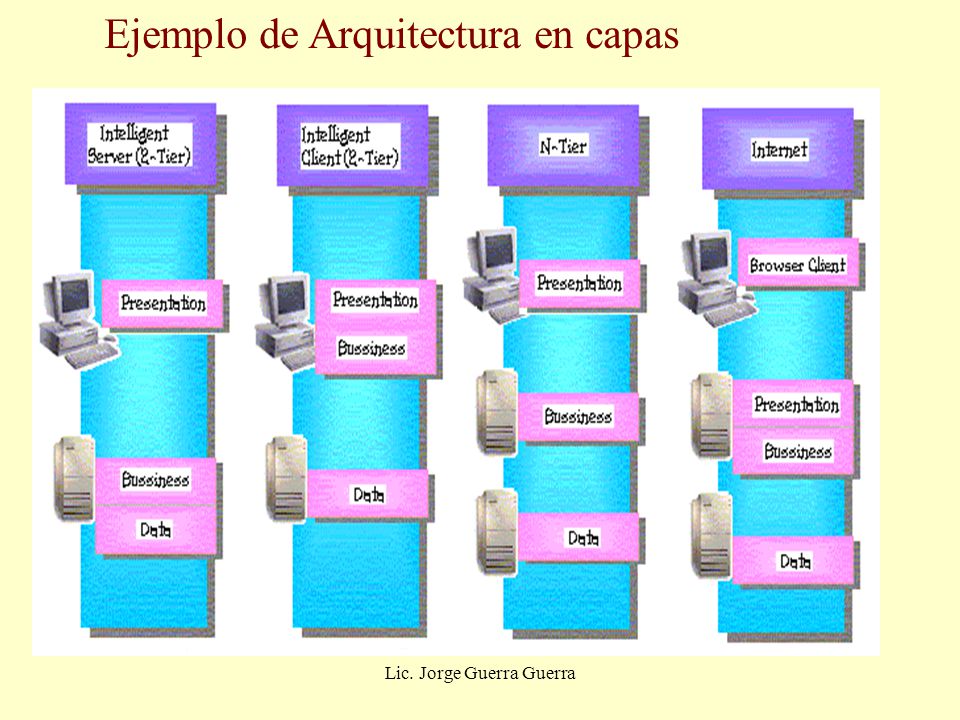

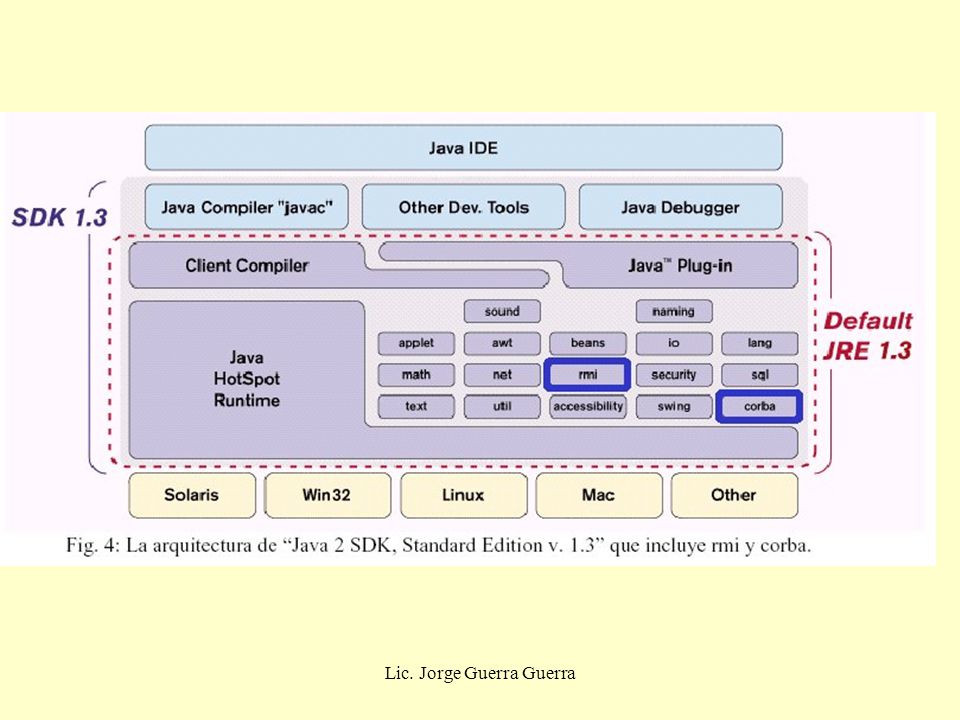

Ejemplo de Arquitectura en capas Lic. Jorge Guerra Guerra

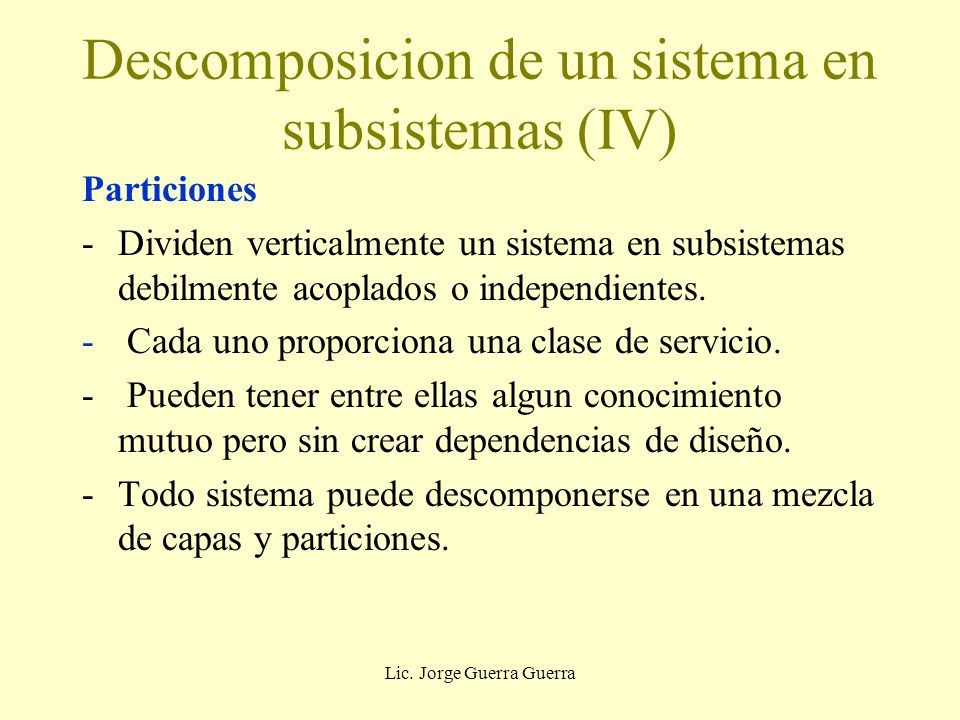

17 Descomposicion de un sistema en subsistemas (IV)
Particiones Dividen verticalmente un sistema en subsistemas debilmente acoplados o independientes. Cada uno proporciona una clase de servicio. Pueden tener entre ellas algun conocimiento mutuo pero sin crear dependencias de diseño. Todo sistema puede descomponerse en una mezcla de capas y particiones. Lic. Jorge Guerra Guerra

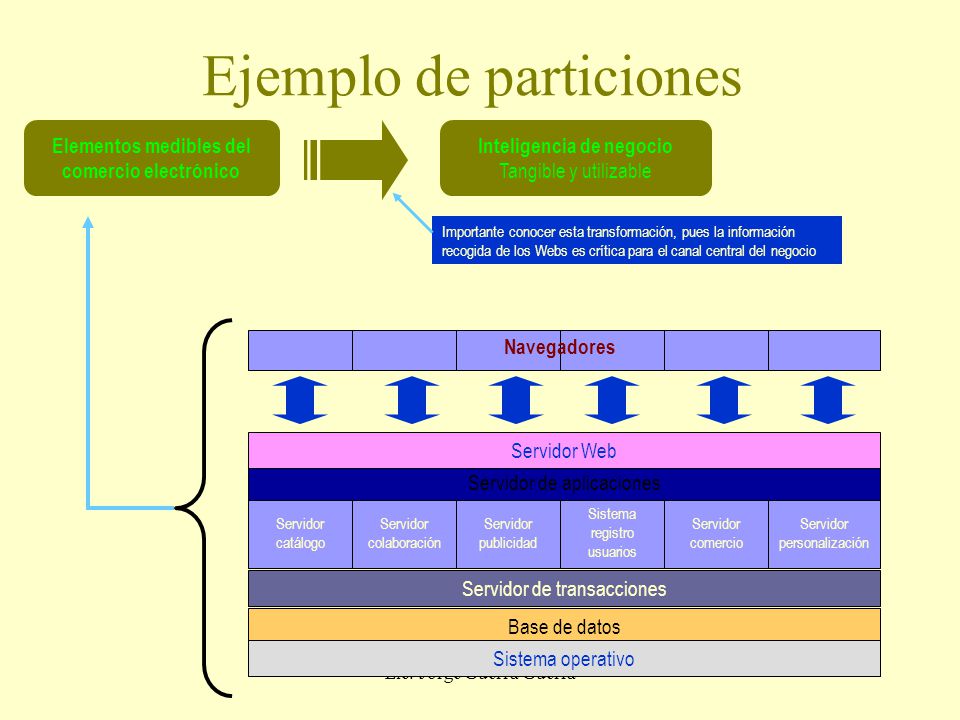

18 Ejemplo de particiones
Elementos medibles del comercio electrónico Inteligencia de negocio Tangible y utilizable Importante conocer esta transformación, pues la información recogida de los Webs es crítica para el canal central del negocio Servidor catálogo colaboración publicidad Sistema registro usuarios comercio personalización Servidor de transacciones Base de datos Sistema operativo Servidor de aplicaciones Servidor Web Navegadores Lic. Jorge Guerra Guerra

19 Lic. Jorge Guerra Guerra

20 Lic. Jorge Guerra Guerra

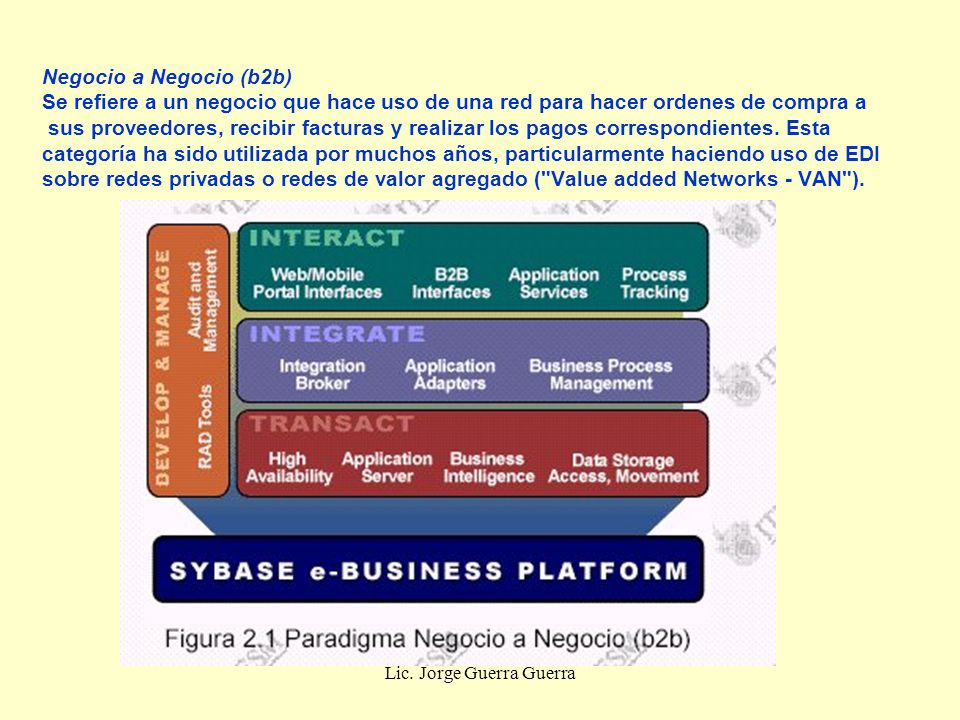

Negocio a Negocio (b2b) Se refiere a un negocio que hace uso de una red para hacer ordenes de compra a sus proveedores, recibir facturas y realizar los pagos correspondientes. Esta categoría ha sido utilizada por muchos años, particularmente haciendo uso de EDI sobre redes privadas o redes de valor agregado ("Value added Networks - VAN"). Lic. Jorge Guerra Guerra

21 Lic. Jorge Guerra Guerra

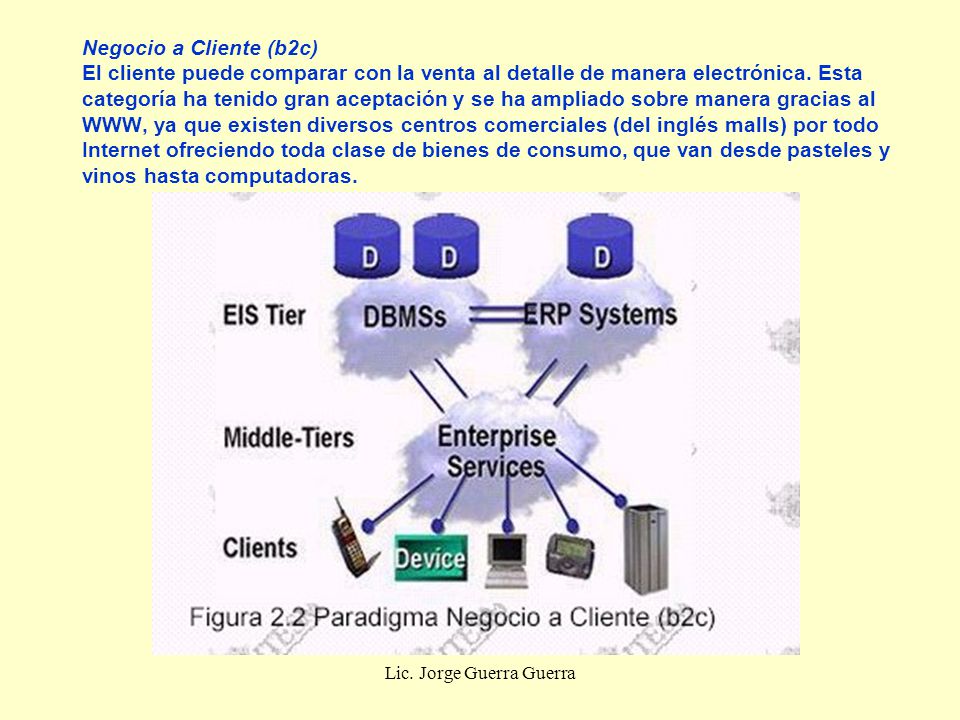

Negocio a Cliente (b2c) El cliente puede comparar con la venta al detalle de manera electrónica. Esta categoría ha tenido gran aceptación y se ha ampliado sobre manera gracias al WWW, ya que existen diversos centros comerciales (del inglés malls) por todo Internet ofreciendo toda clase de bienes de consumo, que van desde pasteles y vinos hasta computadoras. Lic. Jorge Guerra Guerra

22 Identificacion de la concurrencia
Hay que identificar los objetos que deben estar activados concurrentemente y los objetos que tienen actividad que sea mutuamente exclusiva. Estos objetos (mut.excl.) se pueden juntar en un unico hilo de control o tarea. Dos objetos son concurrentes si pueden recibir sucesos al mismo tiempo sin interactuar. Si los sucesos no estan sincronizados los objetos no pueden plegarse a un hilo de control. Los subsistemas independientes son deseables porque se puden asignar a diferentes unidades de Hw. sin coste en comunicaciones. Lic. Jorge Guerra Guerra

23 Identificacion de la concurrencia
No necesariamente dos subsistemas que sean concurrentes tienen que estar en unidades de Hw distintas, se tienen las interrupciones, Sist. Operativos para simulacion en sistemas monoprocesadores. Un hilo de control es una via a traves de varios diagramas de estados en la cual solo esta activado un objeto en cada instante, se escinde si el objeto envia un suceso y sigue funcionando Los hilos se implementan como tareas en el CPU Lic. Jorge Guerra Guerra

24 Asignacion de subsistemas a procesadores y a tareas
Un subsistema concurrente debe ser asociado a CPU de prop. general o a una unidad funcional especializada. Estimacion de las necesidades de rendimiento y los recursos necesarios para satisfacerlos. Seleccionar las implementaciones de HW o SW para los subsistemas. Asignar los subsistemas de SW a los CPUs para satisfacer las necesidades de rendimiento y para minimizar la comunicacion interprocesadores. Determinar las conexiones de unidades fisicas que implementan los subsistemas. Lic. Jorge Guerra Guerra

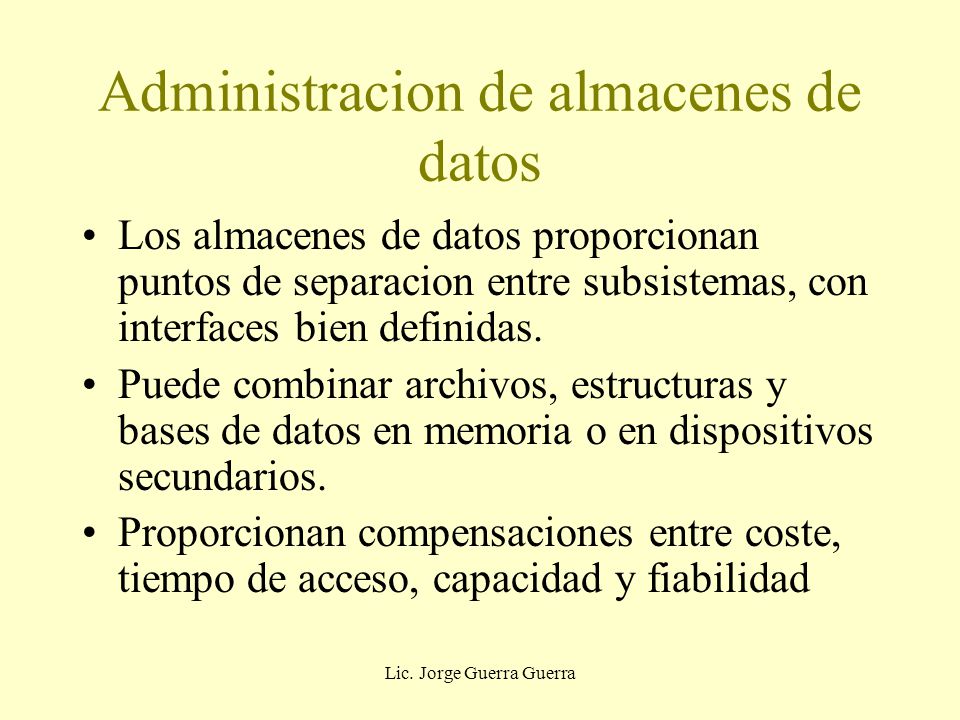

25 Administracion de almacenes de datos
Los almacenes de datos proporcionan puntos de separacion entre subsistemas, con interfaces bien definidas. Puede combinar archivos, estructuras y bases de datos en memoria o en dispositivos secundarios. Proporcionan compensaciones entre coste, tiempo de acceso, capacidad y fiabilidad Lic. Jorge Guerra Guerra

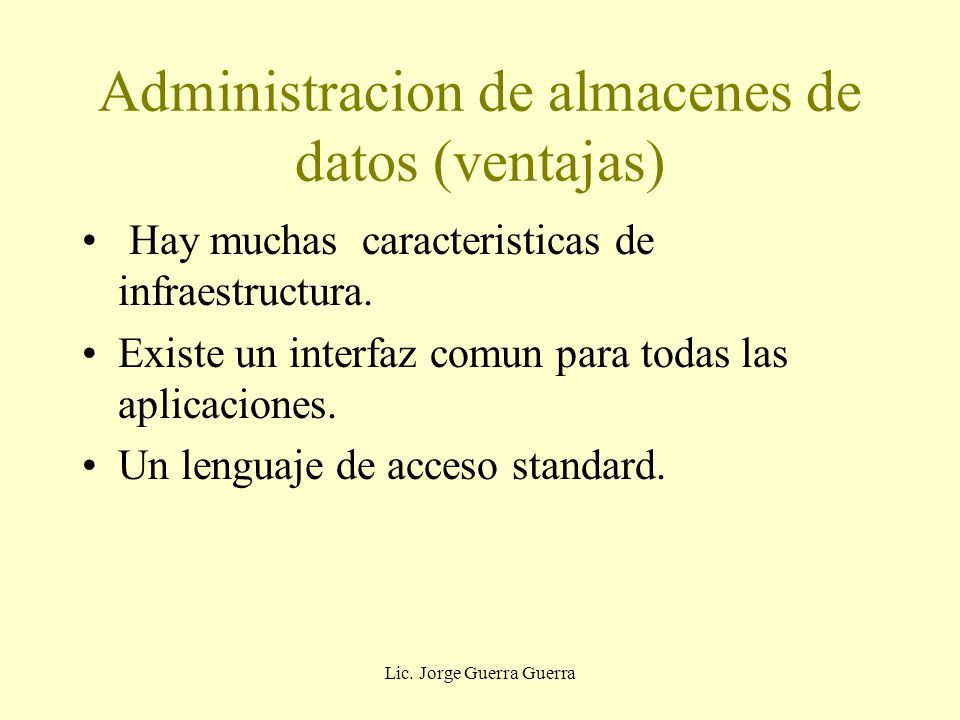

26 Administracion de almacenes de datos (ventajas)
Hay muchas caracteristicas de infraestructura. Existe un interfaz comun para todas las aplicaciones. Un lenguaje de acceso standard. Lic. Jorge Guerra Guerra

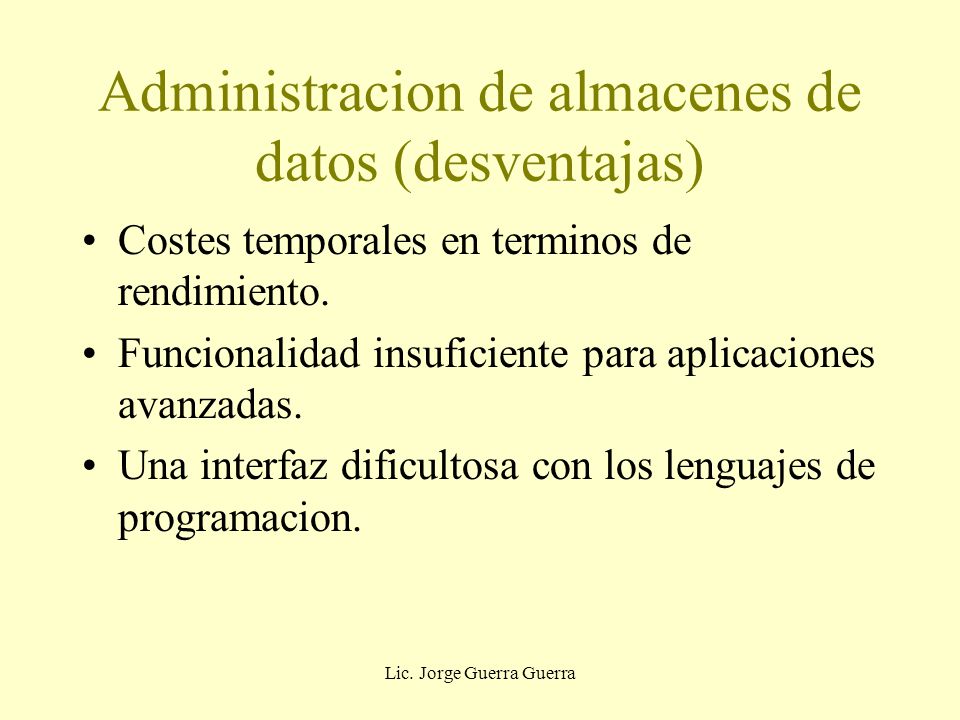

27 Administracion de almacenes de datos (desventajas)
Costes temporales en terminos de rendimiento. Funcionalidad insuficiente para aplicaciones avanzadas. Una interfaz dificultosa con los lenguajes de programacion. Lic. Jorge Guerra Guerra

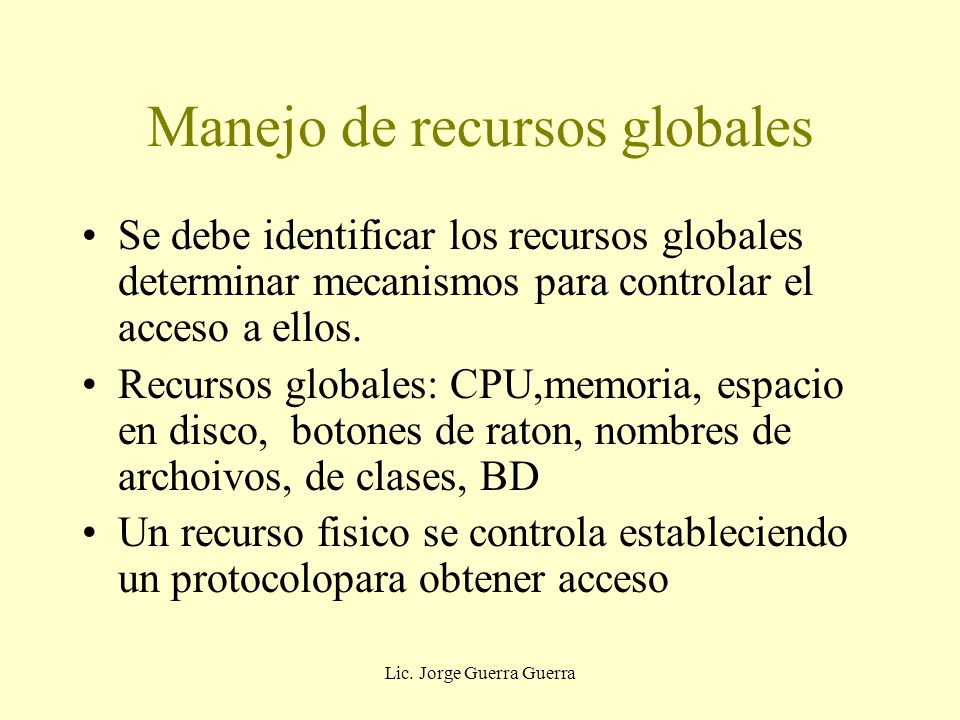

28 Manejo de recursos globales
Se debe identificar los recursos globales determinar mecanismos para controlar el acceso a ellos. Recursos globales: CPU,memoria, espacio en disco, botones de raton, nombres de archoivos, de clases, BD Un recurso fisico se controla estableciendo un protocolopara obtener acceso Lic. Jorge Guerra Guerra

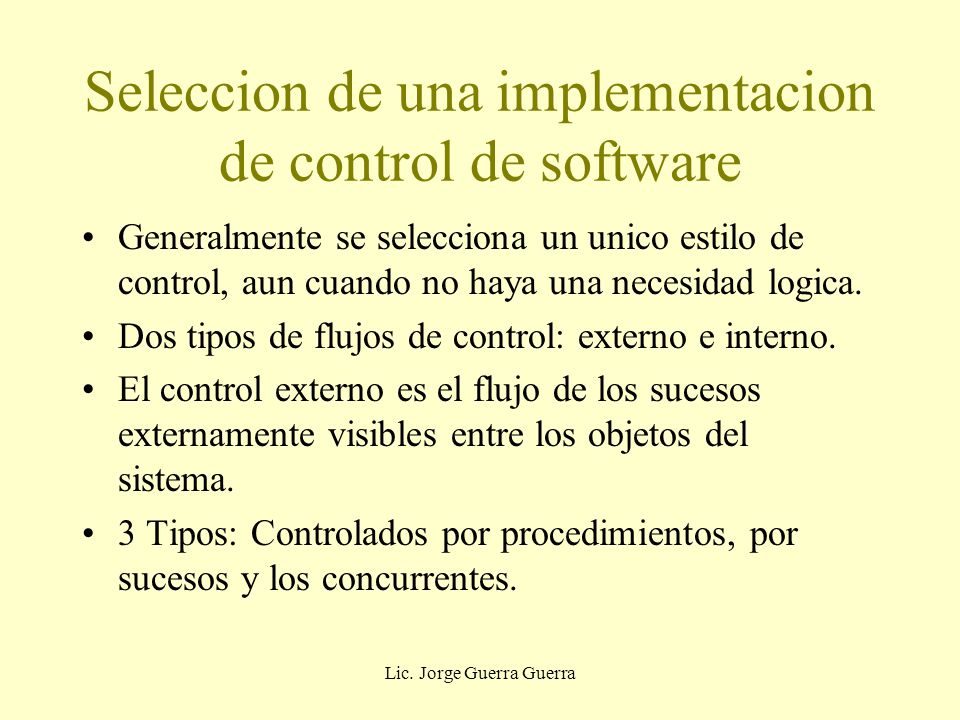

29 Seleccion de una implementacion de control de software
Generalmente se selecciona un unico estilo de control, aun cuando no haya una necesidad logica. Dos tipos de flujos de control: externo e interno. El control externo es el flujo de los sucesos externamente visibles entre los objetos del sistema. 3 Tipos: Controlados por procedimientos, por sucesos y los concurrentes. Lic. Jorge Guerra Guerra

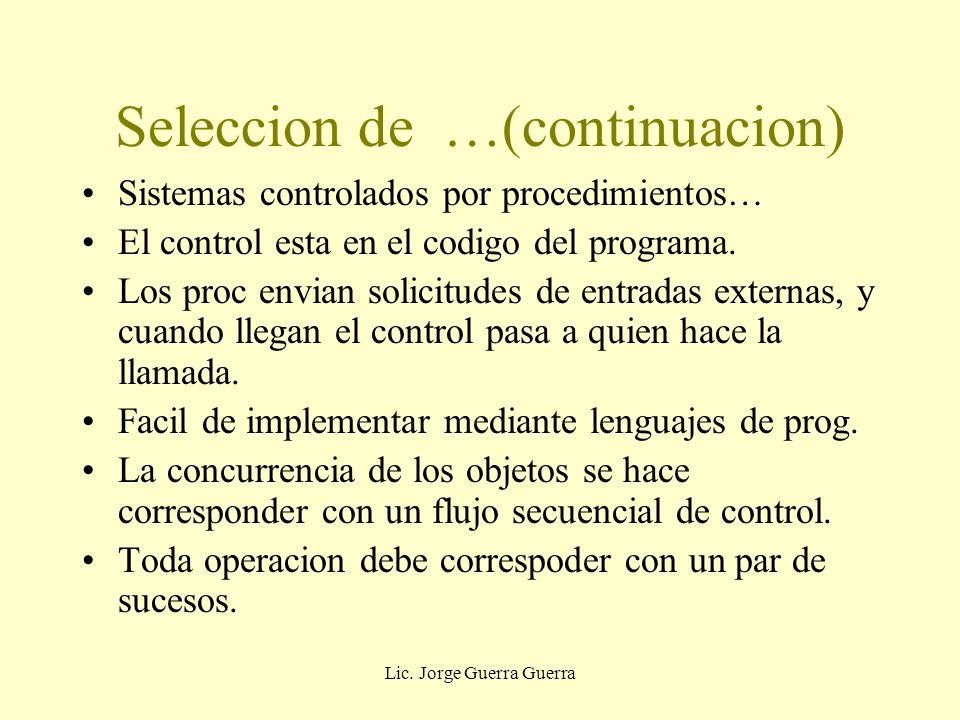

30 Seleccion de …(continuacion)
Sistemas controlados por procedimientos… El control esta en el codigo del programa. Los proc envian solicitudes de entradas externas, y cuando llegan el control pasa a quien hace la llamada. Facil de implementar mediante lenguajes de prog. La concurrencia de los objetos se hace corresponder con un flujo secuencial de control. Toda operacion debe correspoder con un par de sucesos. Lic. Jorge Guerra Guerra

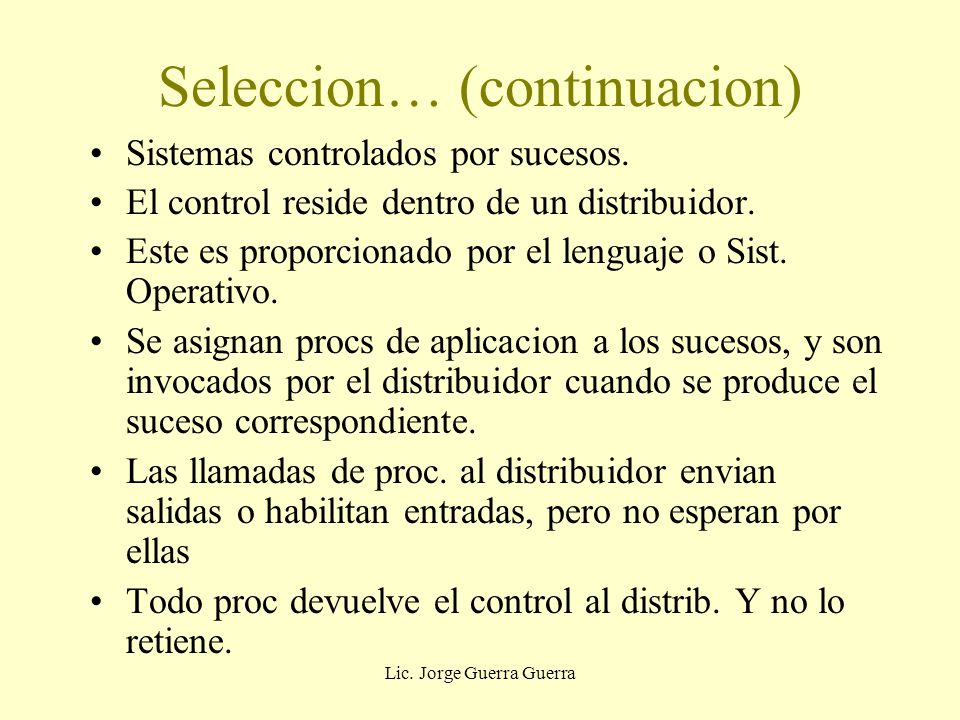

31 Seleccion… (continuacion)
Sistemas controlados por sucesos. El control reside dentro de un distribuidor. Este es proporcionado por el lenguaje o Sist. Operativo. Se asignan procs de aplicacion a los sucesos, y son invocados por el distribuidor cuando se produce el suceso correspondiente. Las llamadas de proc. al distribuidor envian salidas o habilitan entradas, pero no esperan por ellas Todo proc devuelve el control al distrib. Y no lo retiene. Lic. Jorge Guerra Guerra

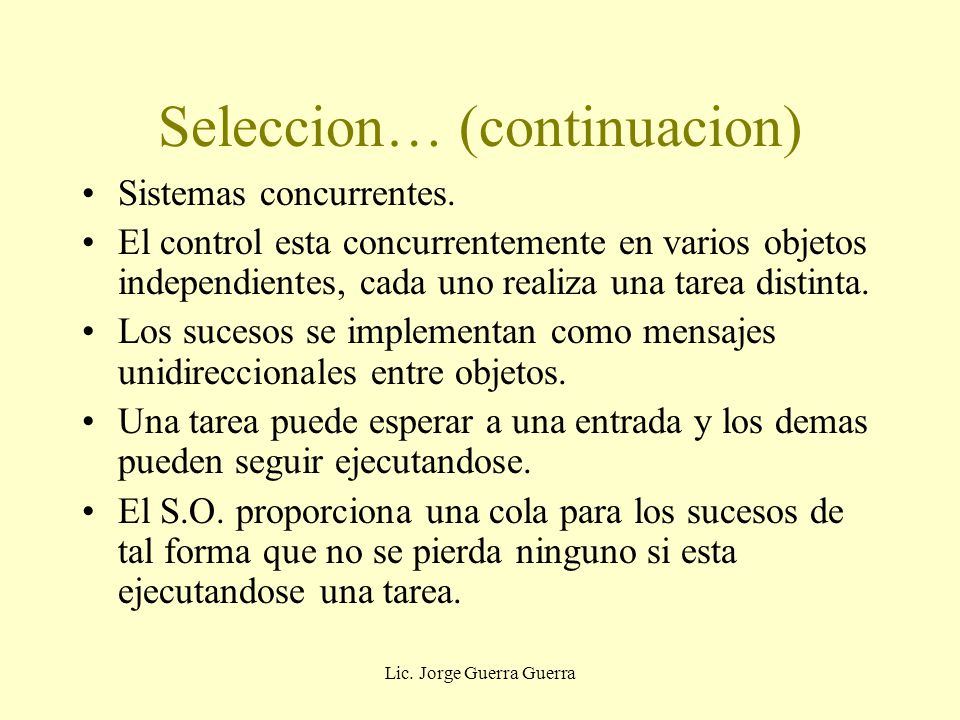

32 Seleccion… (continuacion)
Sistemas concurrentes. El control esta concurrentemente en varios objetos independientes, cada uno realiza una tarea distinta. Los sucesos se implementan como mensajes unidireccionales entre objetos. Una tarea puede esperar a una entrada y los demas pueden seguir ejecutandose. El S.O. proporciona una cola para los sucesos de tal forma que no se pierda ninguno si esta ejecutandose una tarea. Lic. Jorge Guerra Guerra

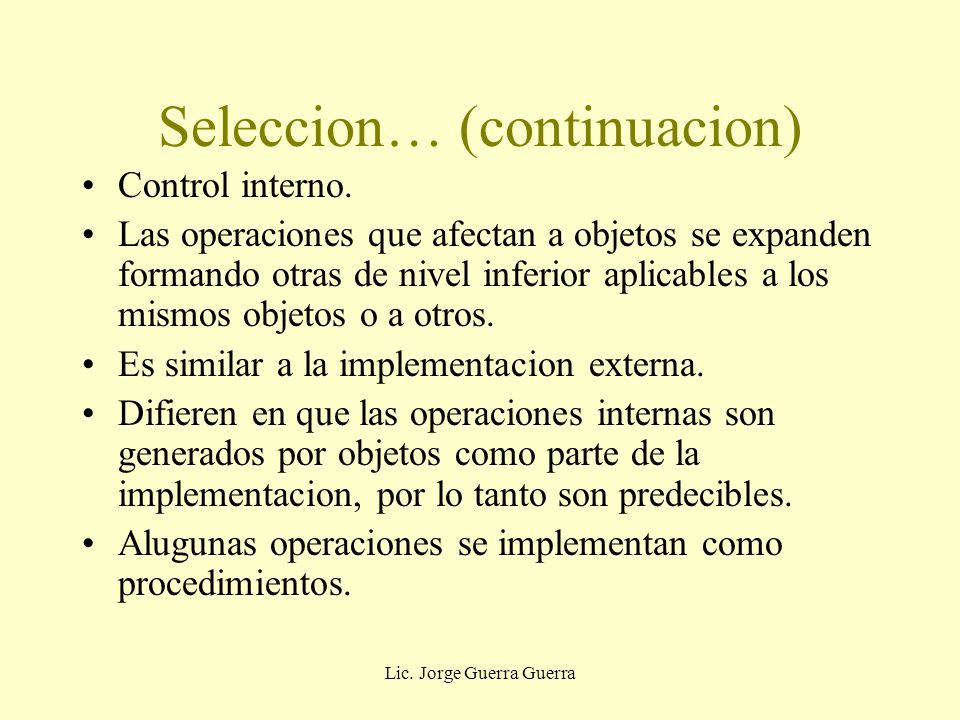

33 Seleccion… (continuacion)
Control interno. Las operaciones que afectan a objetos se expanden formando otras de nivel inferior aplicables a los mismos objetos o a otros. Es similar a la implementacion externa. Difieren en que las operaciones internas son generados por objetos como parte de la implementacion, por lo tanto son predecibles. Alugunas operaciones se implementan como procedimientos. Lic. Jorge Guerra Guerra

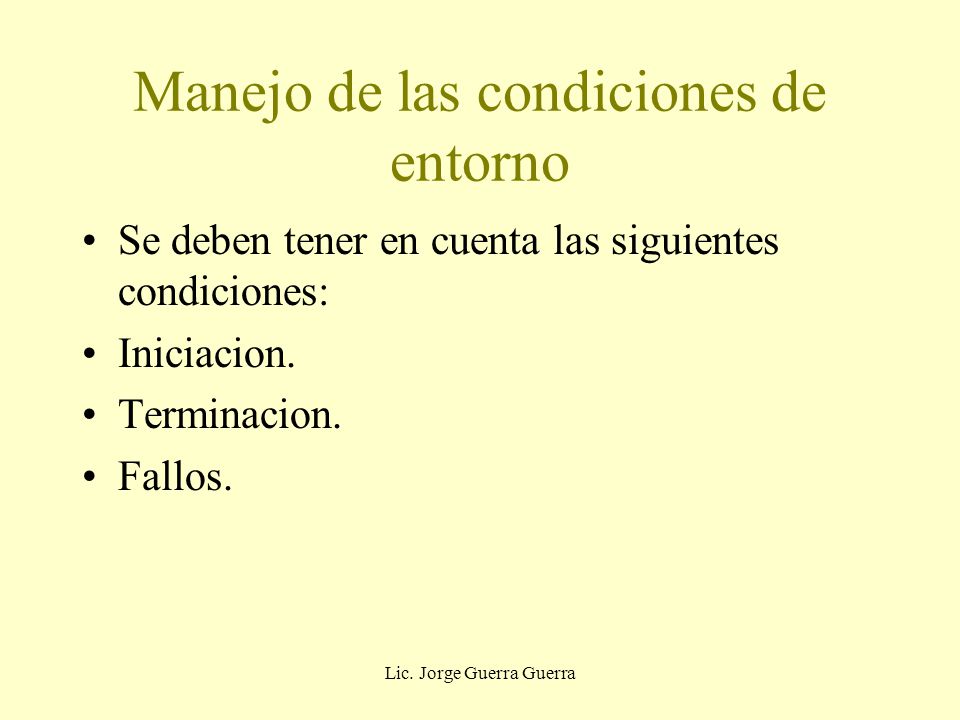

34 Manejo de las condiciones de entorno
Se deben tener en cuenta las siguientes condiciones: Iniciacion. Terminacion. Fallos. Lic. Jorge Guerra Guerra

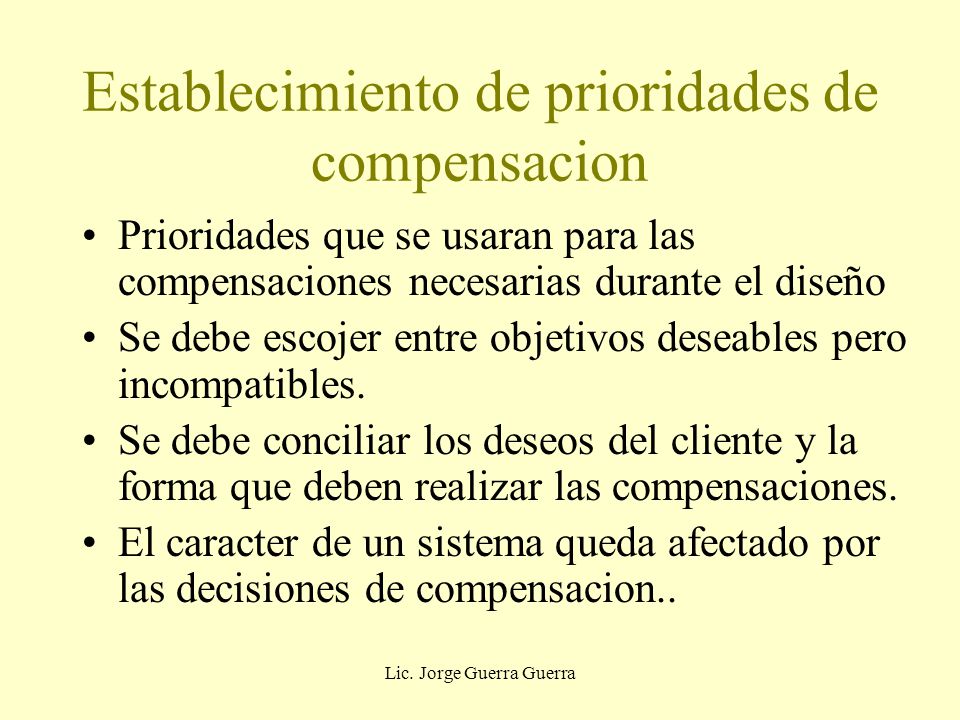

35 Establecimiento de prioridades de compensacion
Prioridades que se usaran para las compensaciones necesarias durante el diseño Se debe escojer entre objetivos deseables pero incompatibles. Se debe conciliar los deseos del cliente y la forma que deben realizar las compensaciones. El caracter de un sistema queda afectado por las decisiones de compensacion.. Lic. Jorge Guerra Guerra

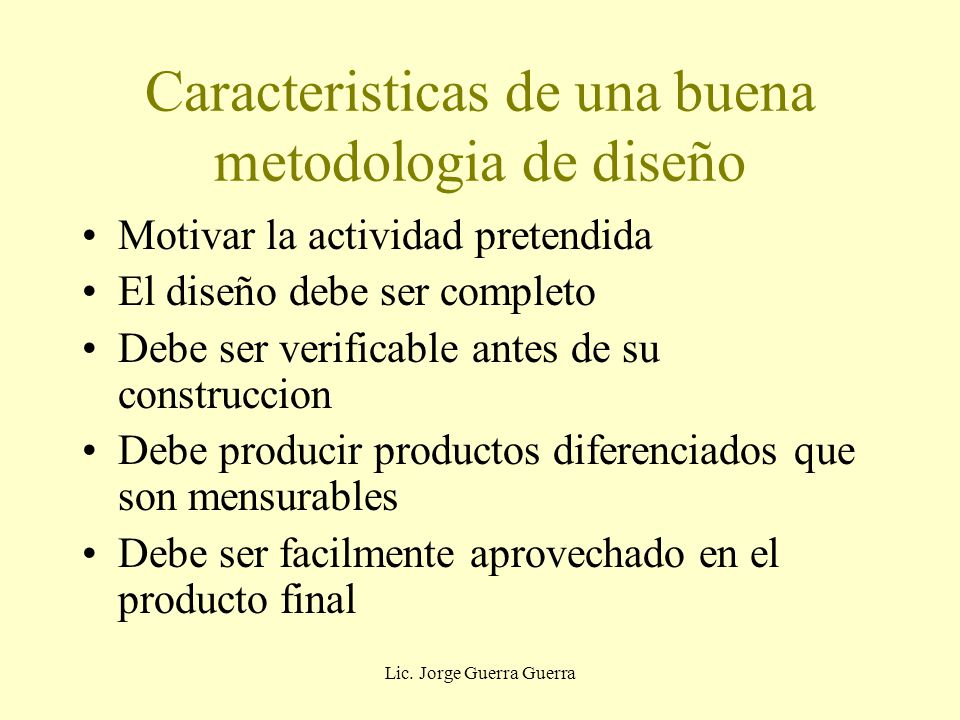

36 Caracteristicas de una buena metodologia de diseño
Motivar la actividad pretendida El diseño debe ser completo Debe ser verificable antes de su construccion Debe producir productos diferenciados que son mensurables Debe ser facilmente aprovechado en el producto final Lic. Jorge Guerra Guerra
