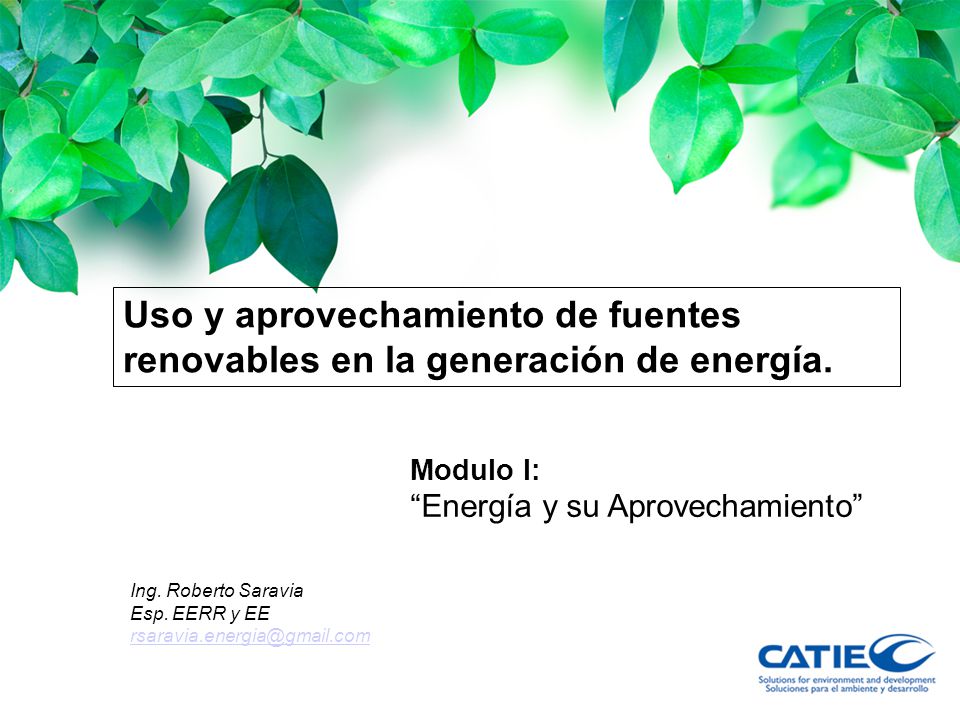

1 Uso y aprovechamiento de fuentes renovables en la generación de energía.
Modulo I: “Energía y su Aprovechamiento” Ing. Roberto Saravia Esp. EERR y EE

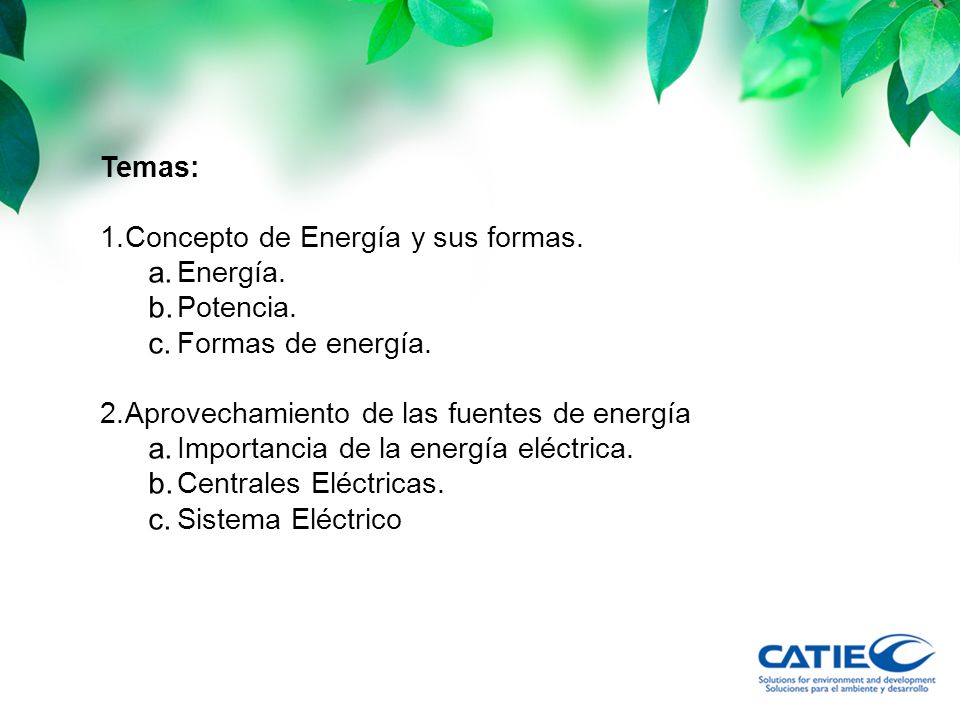

2 Temas: Concepto de Energía y sus formas. Energía. Potencia. Formas de energía. Aprovechamiento de las fuentes de energía Importancia de la energía eléctrica. Centrales Eléctricas. Sistema Eléctrico

3 a. Energía. 1. Concepto de Energía y sus formas
Está a nuestro alrededor y puede: verse como luz, sentirse como calor, escucharse como un sonido o sentirse como el viento y las olas del mar.

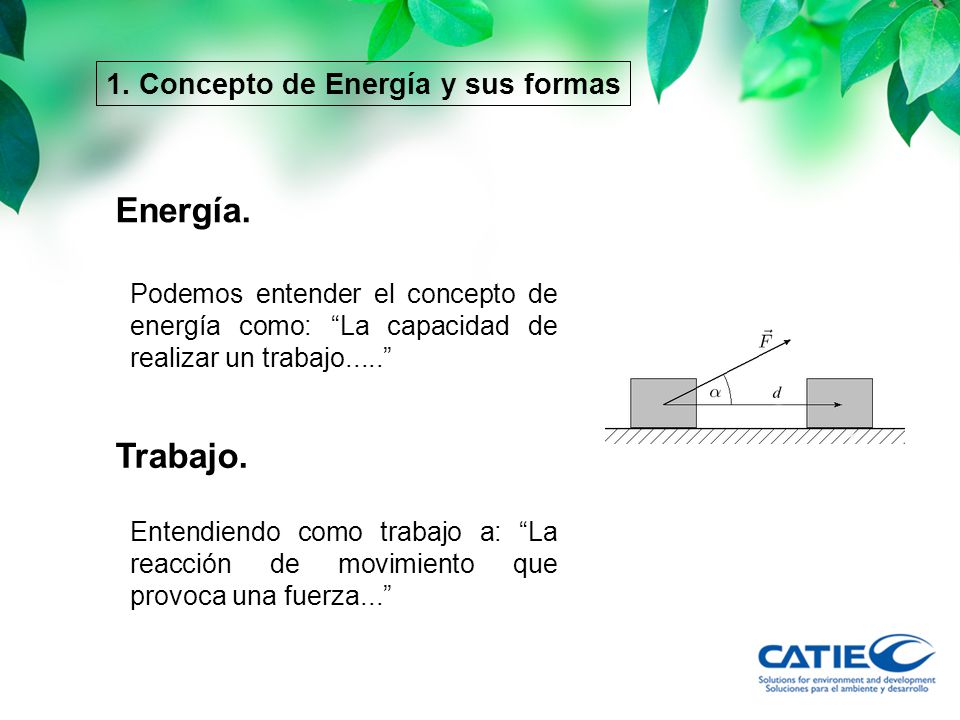

4 Energía. Trabajo. 1. Concepto de Energía y sus formas
Podemos entender el concepto de energía como: “La capacidad de realizar un trabajo.....” Trabajo. Entendiendo como trabajo a: “La reacción de movimiento que provoca una fuerza...”

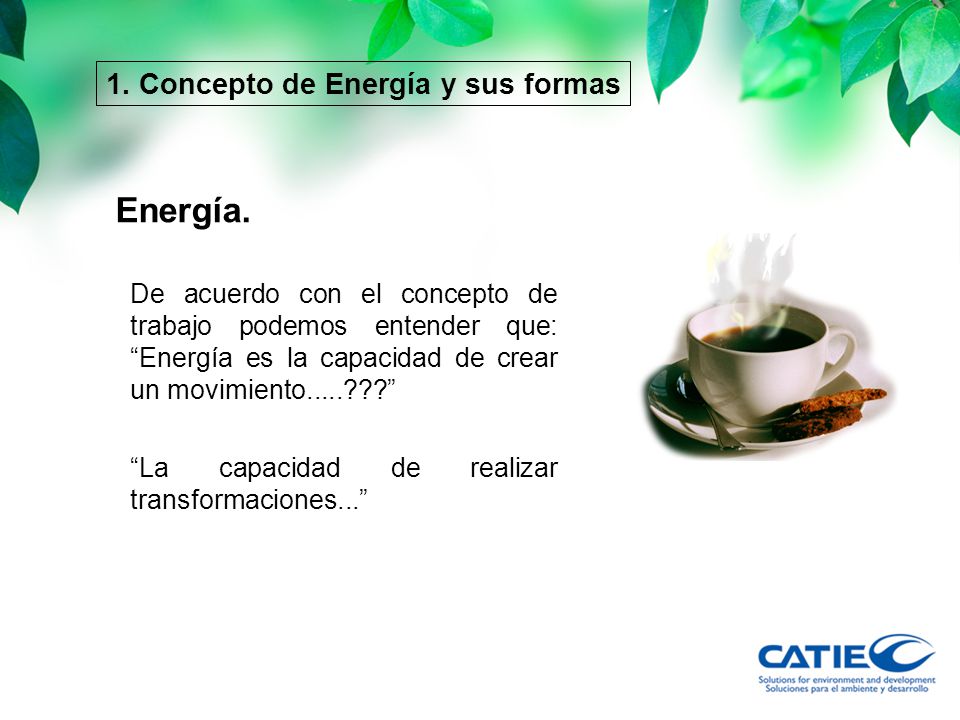

5 Energía. 1. Concepto de Energía y sus formas
De acuerdo con el concepto de trabajo podemos entender que: “Energía es la capacidad de crear un movimiento.....???” “La capacidad de realizar transformaciones...”

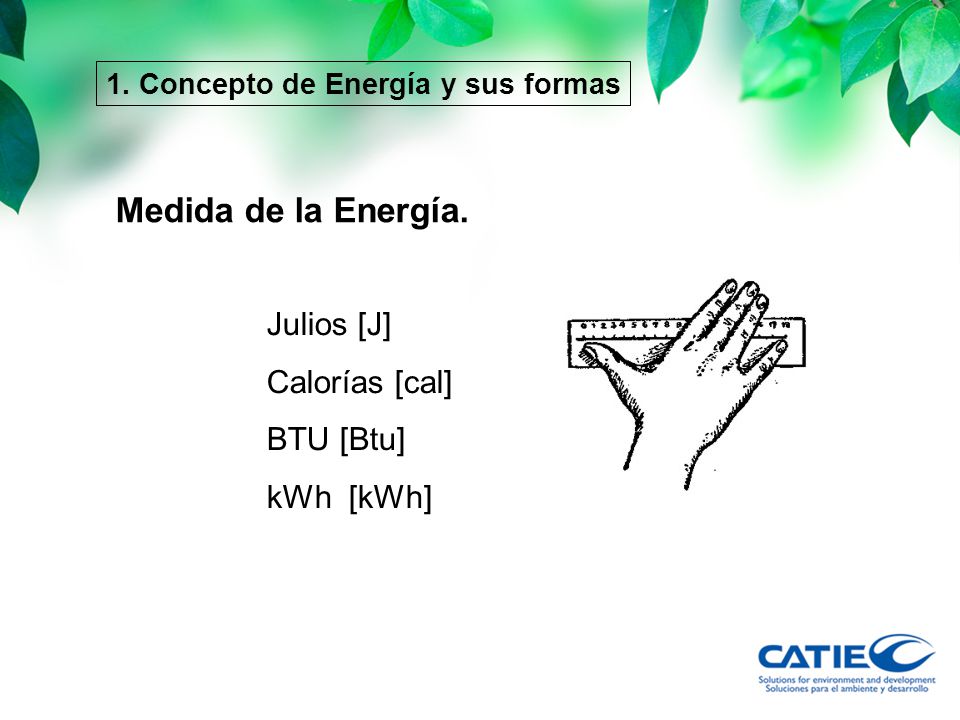

6 Medida de la Energía. Julios [J] Calorías [cal] BTU [Btu] kWh [kWh]
1. Concepto de Energía y sus formas Medida de la Energía. Julios [J] Calorías [cal] BTU [Btu] kWh [kWh]

7 b. Potencia. 1. Concepto de Energía y sus formas
Un concepto que generalmente se confunde con energía... Es la razón del consumo o generación de energía. Entiéndase razón como taza o velocidad. Sus unidades: Watt, kW, HP, Btu/h, etc.

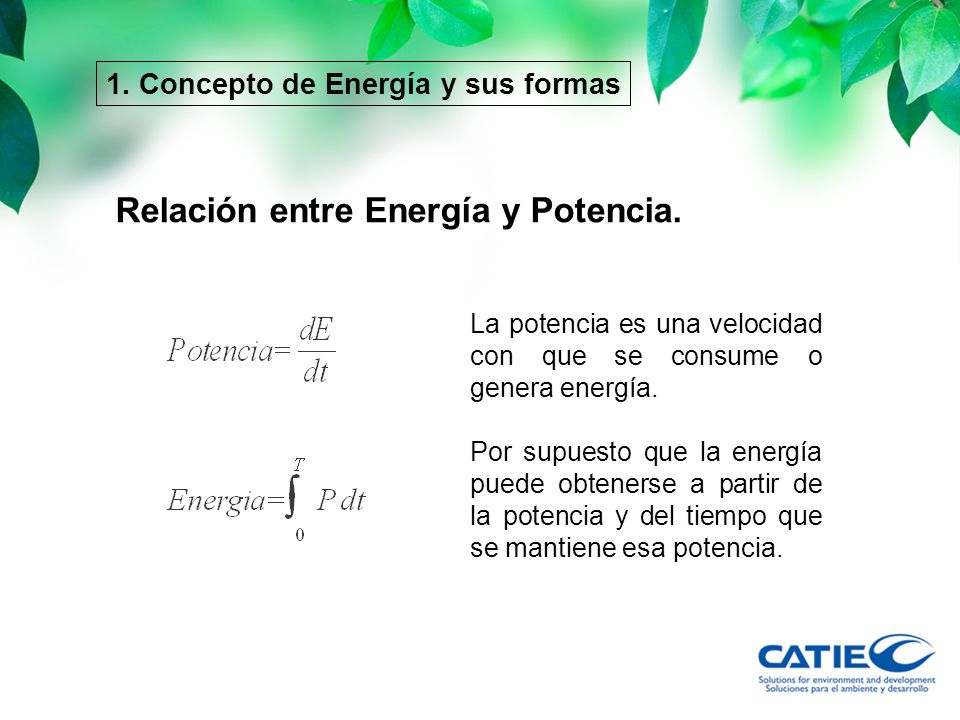

8 Relación entre Energía y Potencia.
1. Concepto de Energía y sus formas Relación entre Energía y Potencia. La potencia es una velocidad con que se consume o genera energía. Por supuesto que la energía puede obtenerse a partir de la potencia y del tiempo que se mantiene esa potencia.

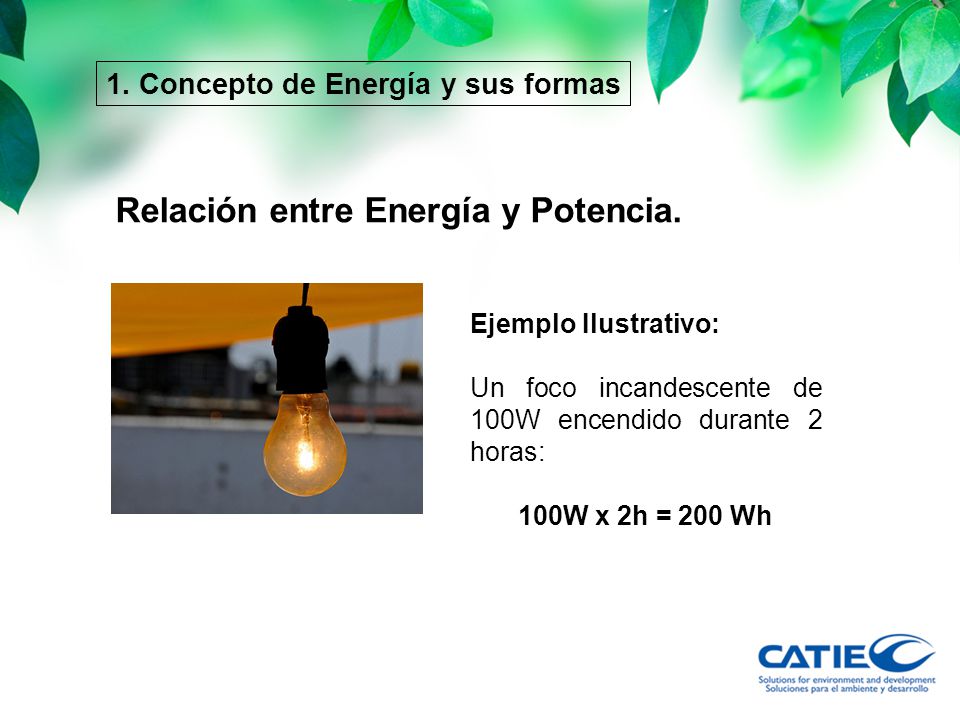

9 Relación entre Energía y Potencia.
1. Concepto de Energía y sus formas Relación entre Energía y Potencia. Ejemplo Ilustrativo: Un foco incandescente de 100W encendido durante 2 horas: 100W x 2h = 200 Wh

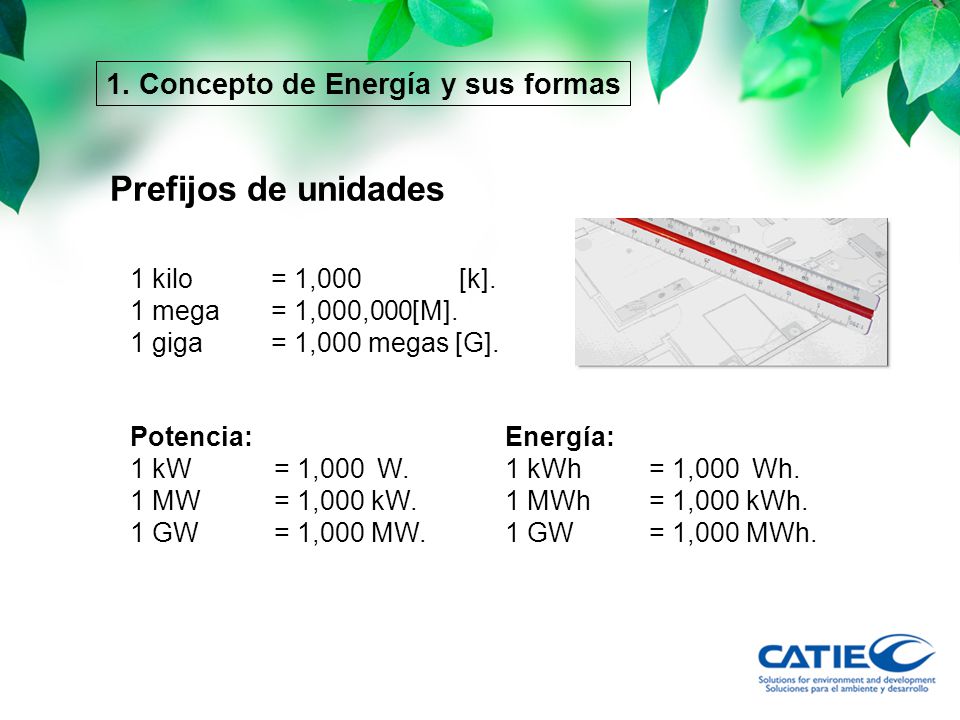

10 Prefijos de unidades 1. Concepto de Energía y sus formas
1 kilo = 1,000 [k]. 1 mega = 1,000,000 [M]. 1 giga = 1,000 megas [G]. Potencia: 1 kW = 1,000 W. 1 MW = 1,000 kW. 1 GW = 1,000 MW. Energía: 1 kWh = 1,000 Wh. 1 MWh = 1,000 kWh. 1 GW = 1,000 MWh.

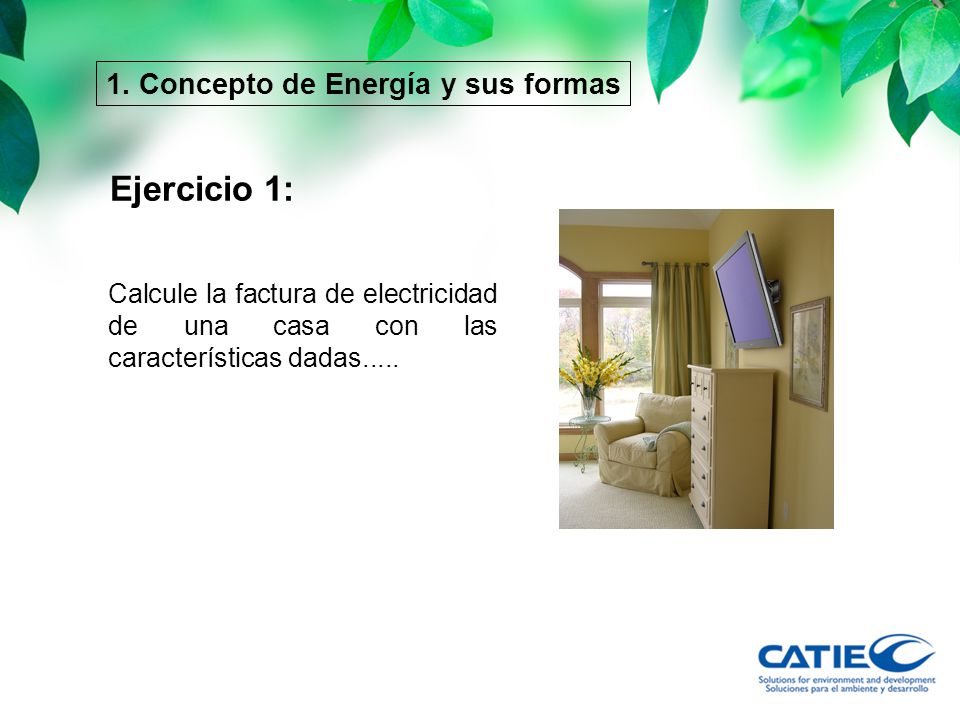

11 Ejercicio 1: 1. Concepto de Energía y sus formas
Calcule la factura de electricidad de una casa con las características dadas.....

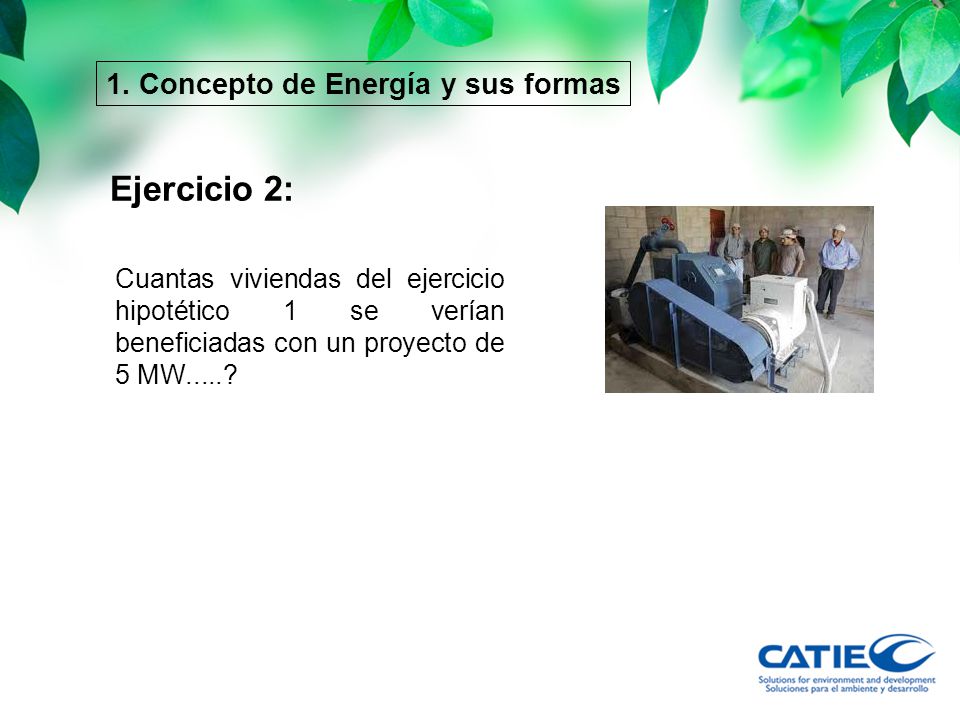

12 Ejercicio 2: 1. Concepto de Energía y sus formas
Cuantas viviendas del ejercicio hipotético 1 se verían beneficiadas con un proyecto de 5 MW.....?

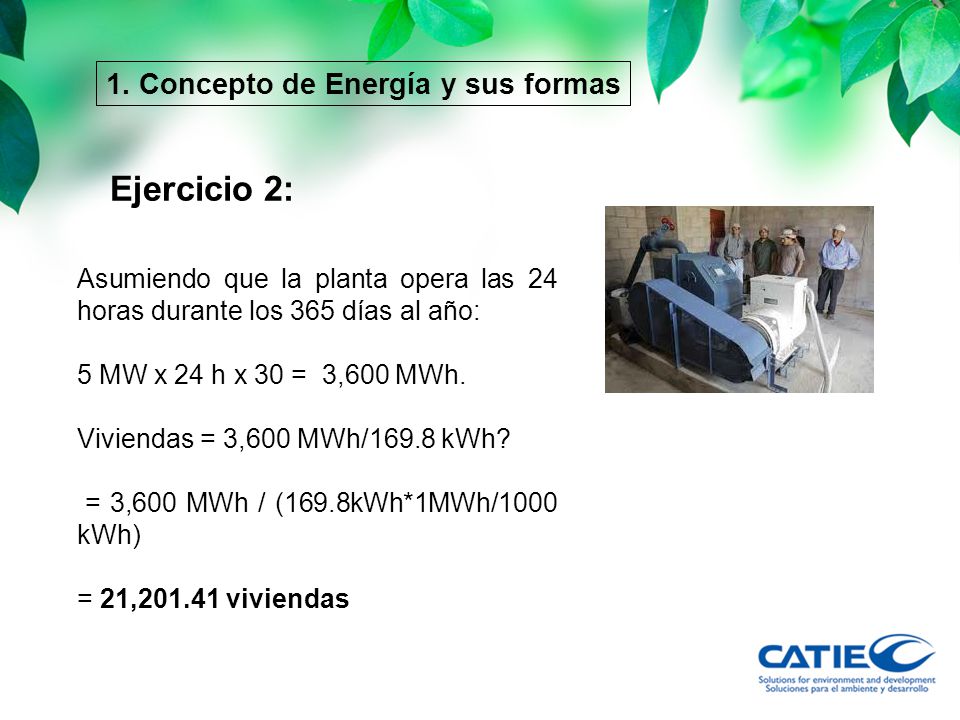

13 Ejercicio 2: 1. Concepto de Energía y sus formas
Asumiendo que la planta opera las 24 horas durante los 365 días al año: 5 MW x 24 h x 30 = 3,600 MWh. Viviendas = 3,600 MWh/169.8 kWh? = 3,600 MWh / (169.8kWh*1MWh/1000 kWh) = 21, viviendas

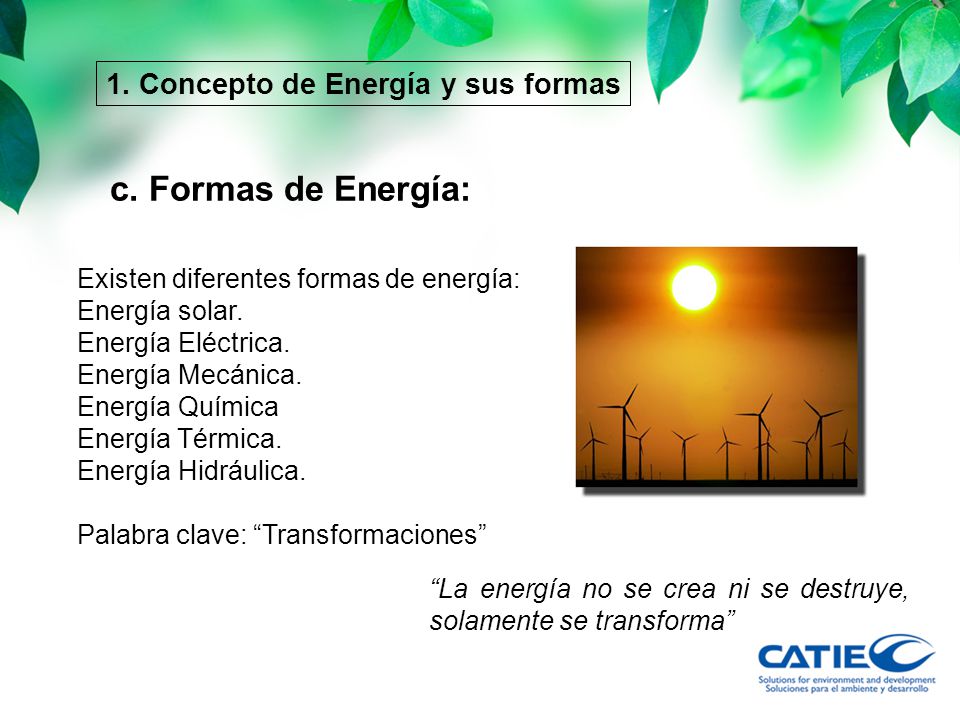

14 c. Formas de Energía: 1. Concepto de Energía y sus formas
Existen diferentes formas de energía: Energía solar. Energía Eléctrica. Energía Mecánica. Energía Química Energía Térmica. Energía Hidráulica. Palabra clave: “Transformaciones” “La energía no se crea ni se destruye, solamente se transforma”

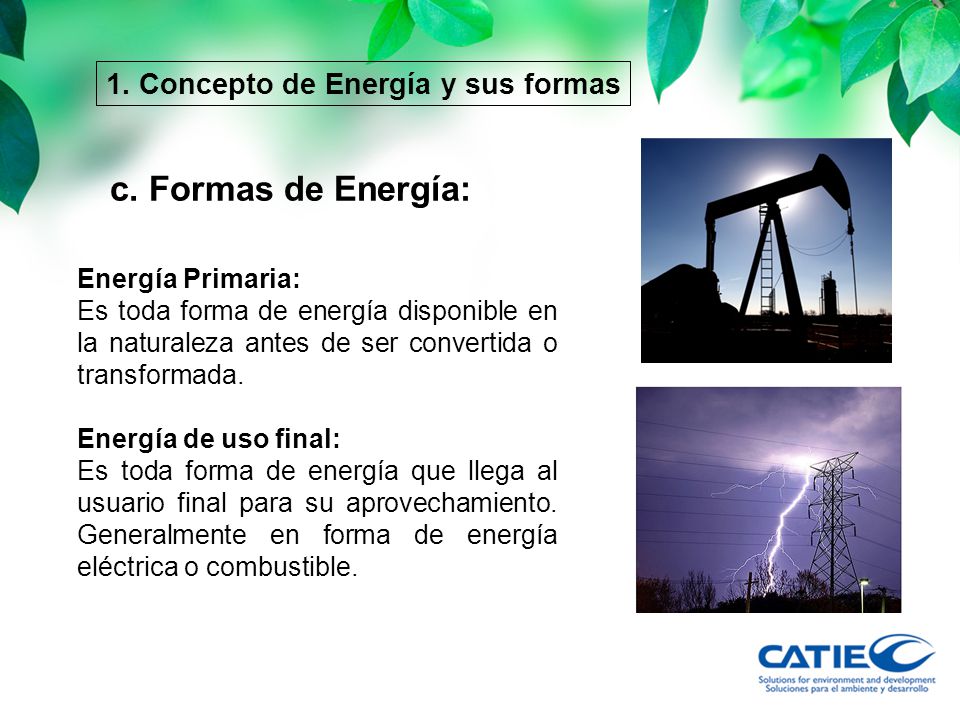

15 c. Formas de Energía: 1. Concepto de Energía y sus formas
Energía Primaria: Es toda forma de energía disponible en la naturaleza antes de ser convertida o transformada. Energía de uso final: Es toda forma de energía que llega al usuario final para su aprovechamiento. Generalmente en forma de energía eléctrica o combustible.

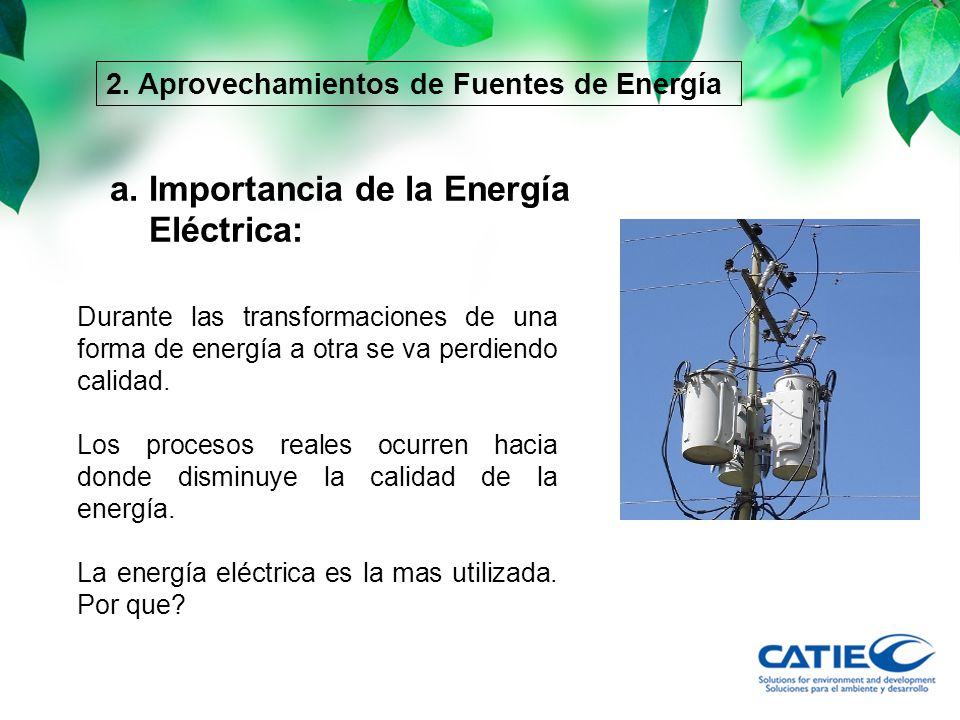

16 a. Importancia de la Energía Eléctrica:
2. Aprovechamientos de Fuentes de Energía a. Importancia de la Energía Eléctrica: Durante las transformaciones de una forma de energía a otra se va perdiendo calidad. Los procesos reales ocurren hacia donde disminuye la calidad de la energía. La energía eléctrica es la mas utilizada. Por que?

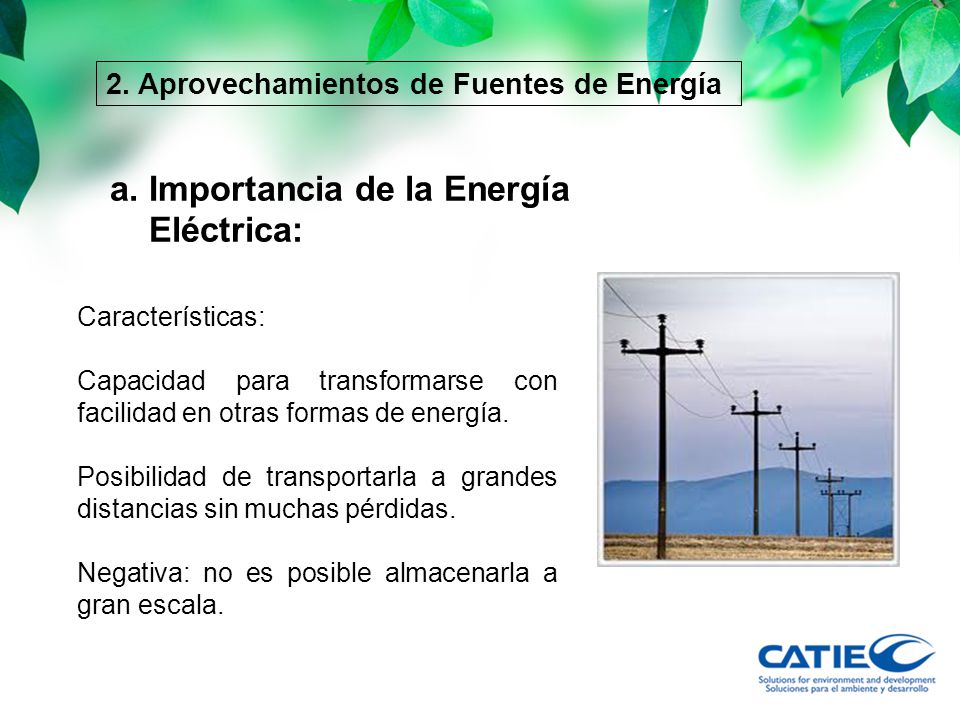

17 a. Importancia de la Energía Eléctrica:
2. Aprovechamientos de Fuentes de Energía a. Importancia de la Energía Eléctrica: Características: Capacidad para transformarse con facilidad en otras formas de energía. Posibilidad de transportarla a grandes distancias sin muchas pérdidas. Negativa: no es posible almacenarla a gran escala.

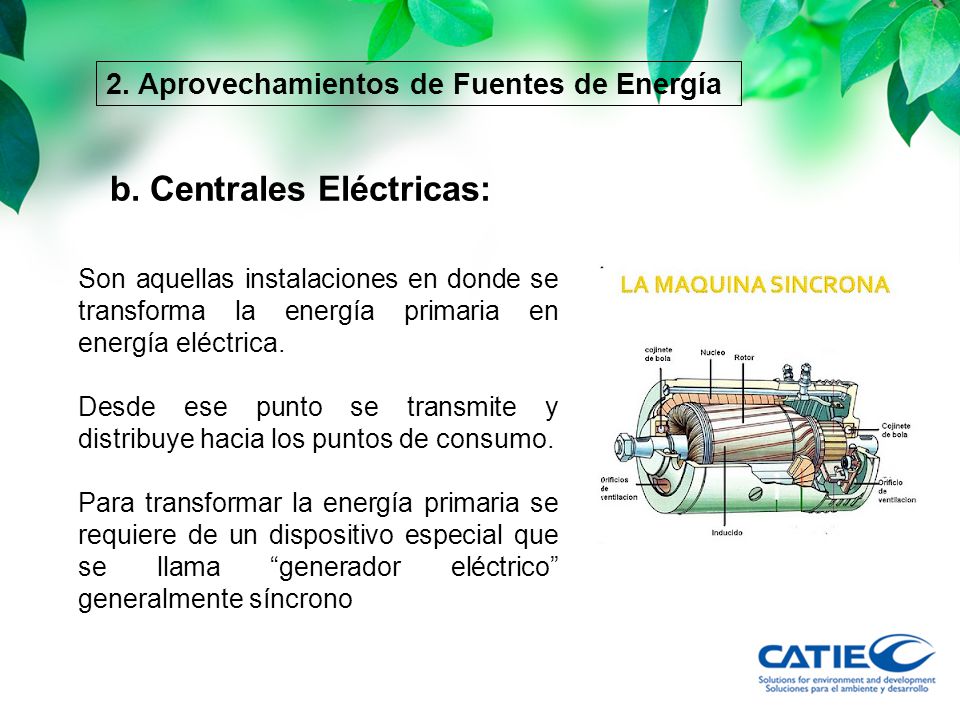

18 b. Centrales Eléctricas:
2. Aprovechamientos de Fuentes de Energía b. Centrales Eléctricas: Son aquellas instalaciones en donde se transforma la energía primaria en energía eléctrica. Desde ese punto se transmite y distribuye hacia los puntos de consumo. Para transformar la energía primaria se requiere de un dispositivo especial que se llama “generador eléctrico” generalmente síncrono

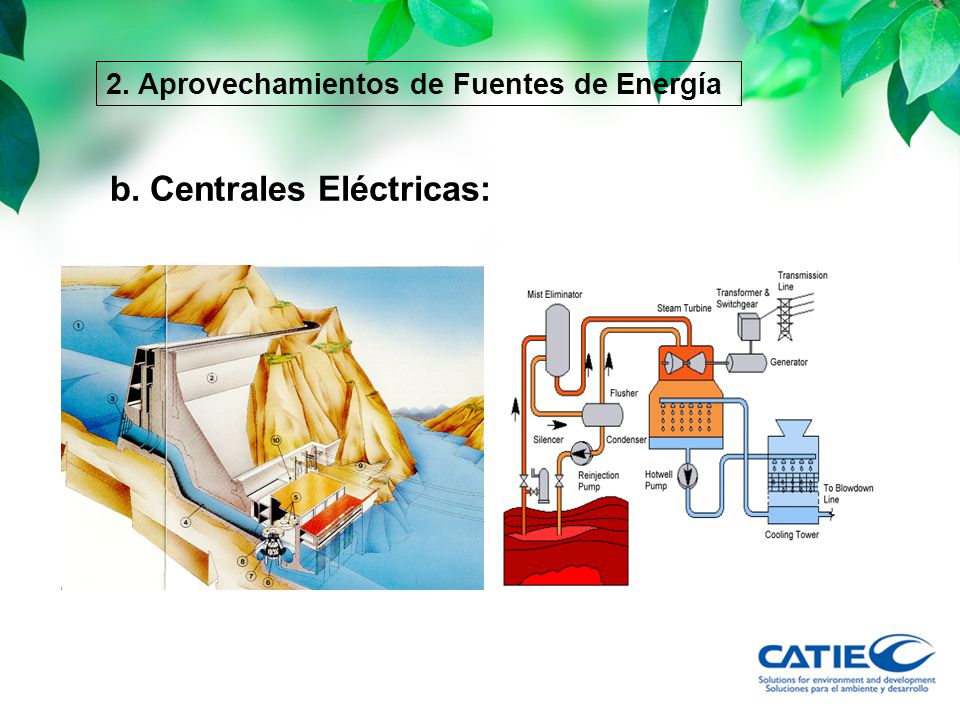

19 b. Centrales Eléctricas:
2. Aprovechamientos de Fuentes de Energía b. Centrales Eléctricas:

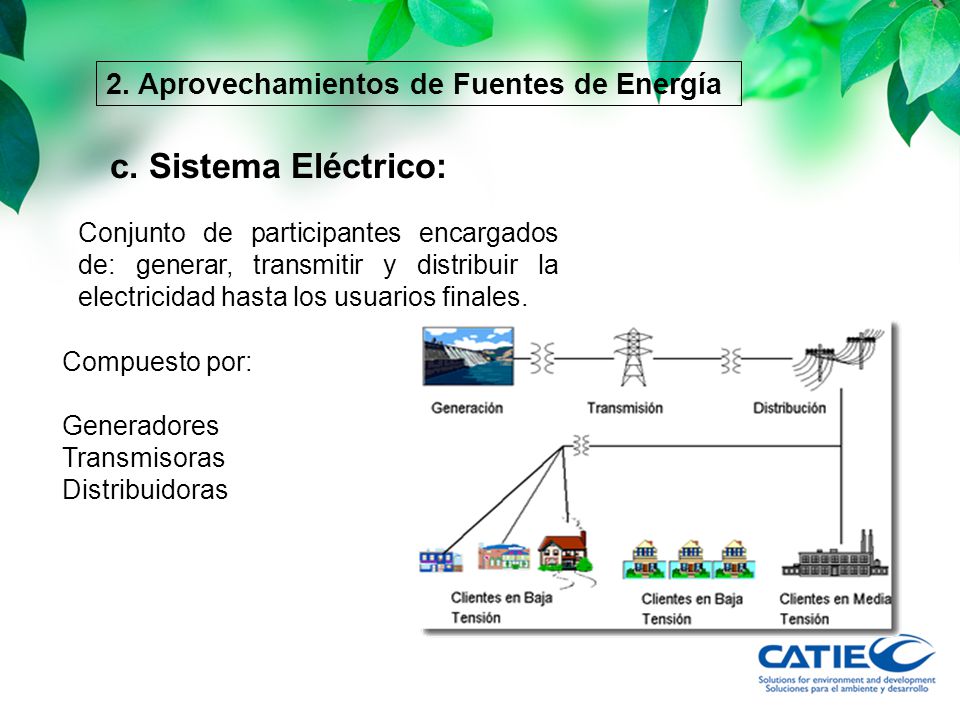

20 c. Sistema Eléctrico: 2. Aprovechamientos de Fuentes de Energía
Conjunto de participantes encargados de: generar, transmitir y distribuir la electricidad hasta los usuarios finales. Compuesto por: Generadores Transmisoras Distribuidoras

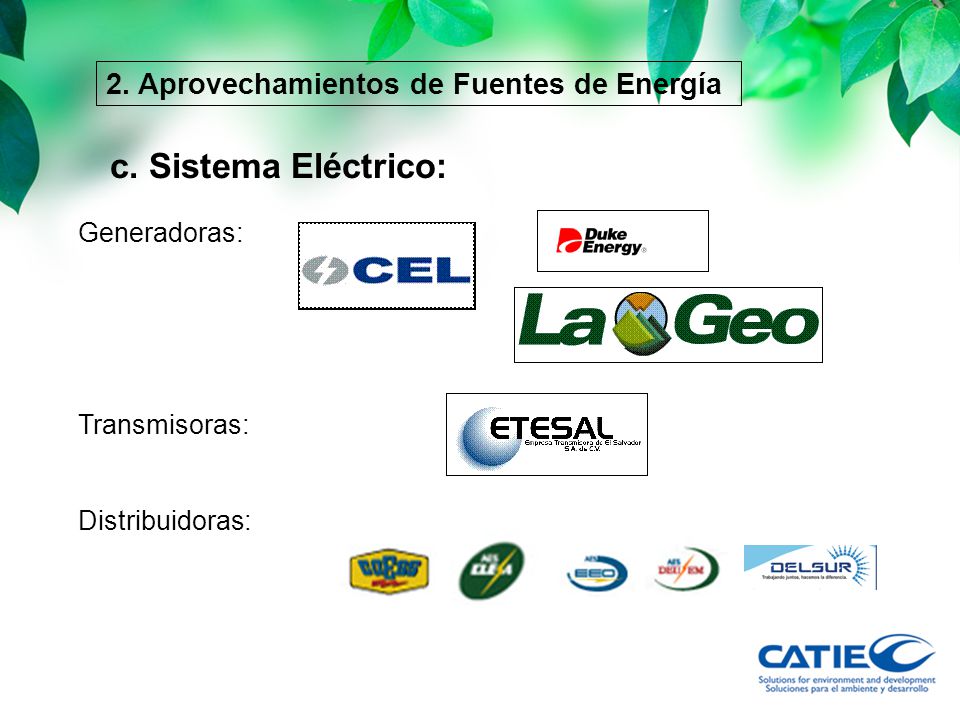

21 c. Sistema Eléctrico: 2. Aprovechamientos de Fuentes de Energía
Generadoras: Transmisoras: Distribuidoras:

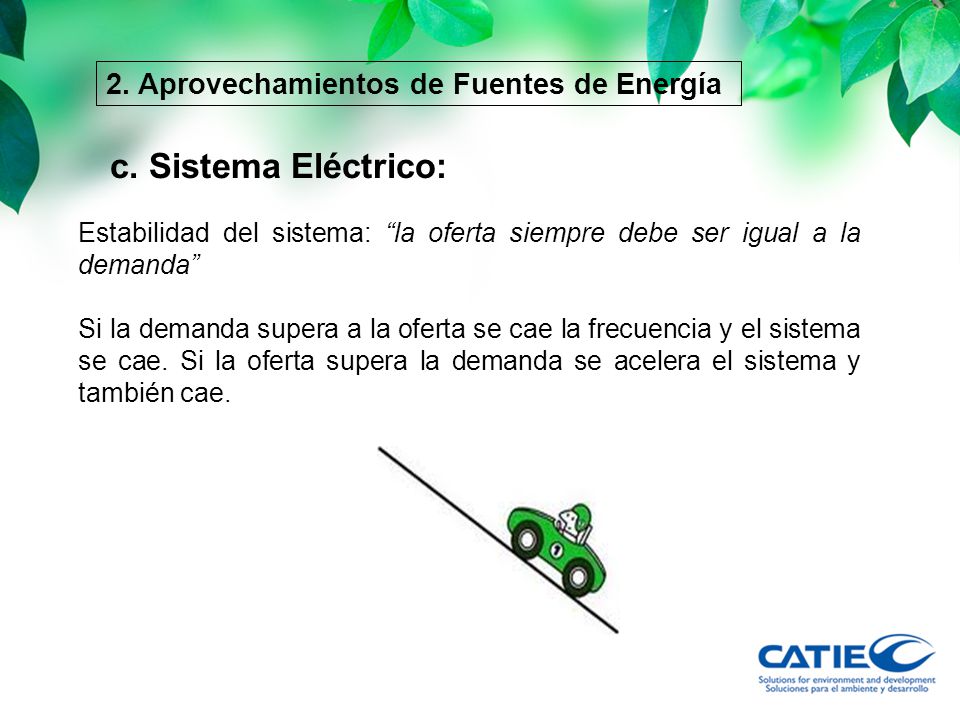

22 c. Sistema Eléctrico: 2. Aprovechamientos de Fuentes de Energía
Estabilidad del sistema: “la oferta siempre debe ser igual a la demanda” Si la demanda supera a la oferta se cae la frecuencia y el sistema se cae. Si la oferta supera la demanda se acelera el sistema y también cae.

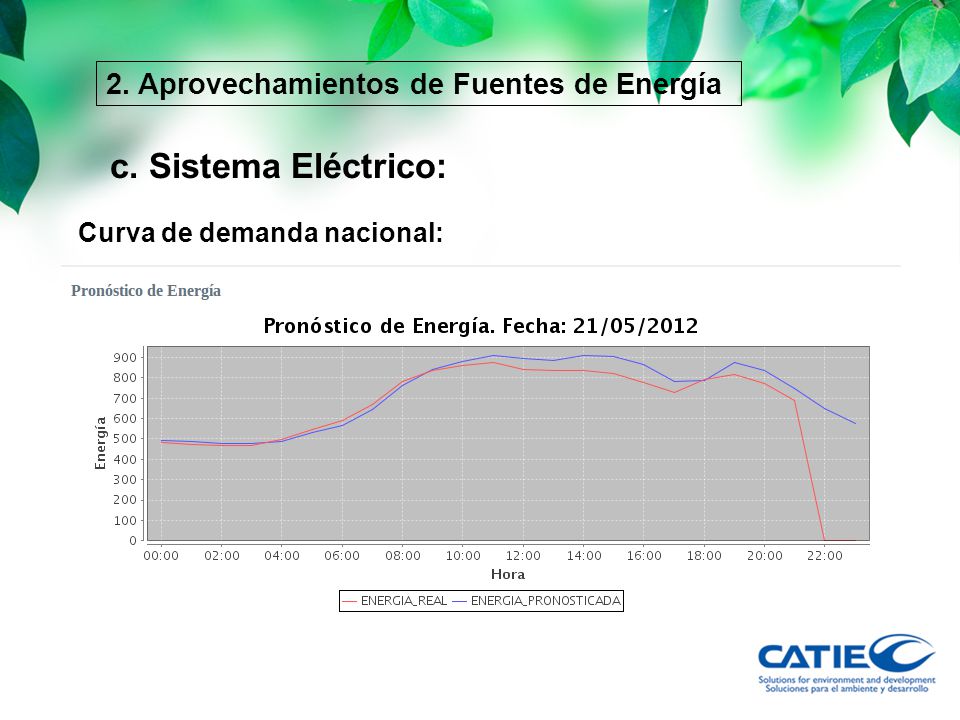

23 c. Sistema Eléctrico: 2. Aprovechamientos de Fuentes de Energía
Curva de demanda nacional:

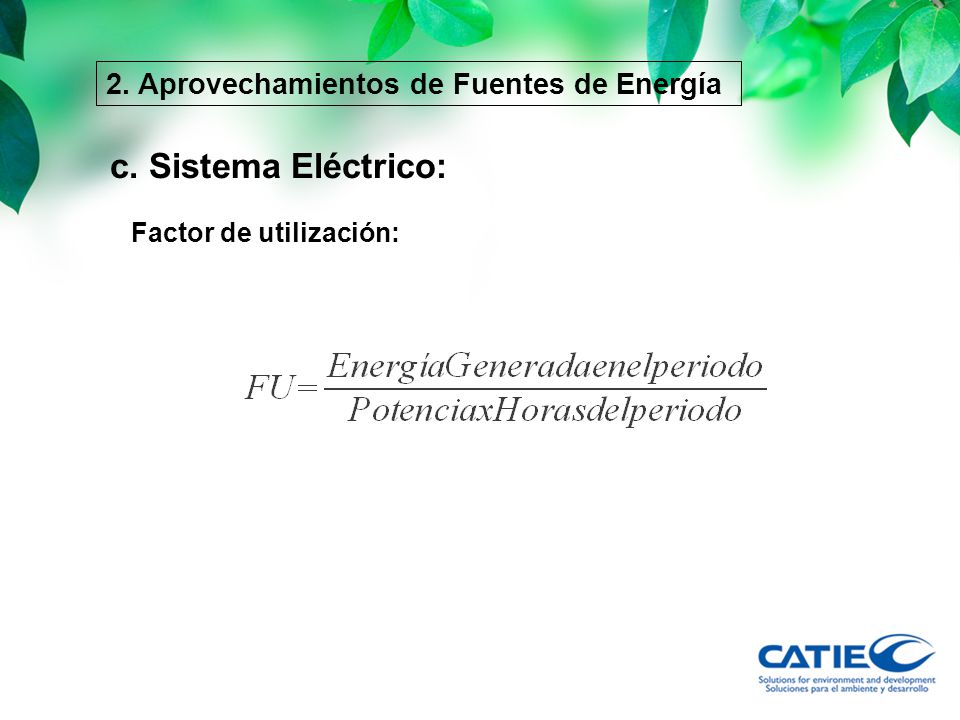

24 c. Sistema Eléctrico: 2. Aprovechamientos de Fuentes de Energía
Factor de utilización:

25 Muchas Gracias....!!!
