Física Grado 11º Tema: Energía II

Presentación del tema: "Física Grado 11º Tema: Energía II"— Transcripción de la presentación:

1 Física Grado 11º Tema: Energía II
I.E: ENTRERRIOS Docente: Robinson Arley Usma B

2 ¿Quién está realizando trabajo?
Recuerda que para que haya trabajo es necesario que haya una fuerza y que haya desplazamiento en dirección de la fuerza

3 ¿Cuánto vale el trabajo ejercido para desplazarla 10 m?
El trabajo es el producto de la fuerza por el desplazamiento El operario de la figura aplica una fuerza de 80N para mover la caja. ¿Cuánto vale el trabajo ejercido para desplazarla 10 m?

4 Recuerda que para que haya trabajo es necesario que haya una fuerza y que haya desplazamiento en dirección de la fuerza ¿Como se comporta la fuerza de fricción con respecto al trabajo? Puede decirse que ésta realiza un trabajo positivo, negativo o neutro?

5 Que sucede en este caso? Que podría decirse con respecto al trabajo ejercido sobre la caja?

6 Analiza este caso. Solamente la componente en x de la fuerza está realizando trabajo. Por tanto, W= F.d.cosα

7 Compare las dos situaciones y concluya
Porqué el trabajo vale 0? Cuánto vale el trabajo?

8 El trabajador de la figura aplica una fuerza de 100 N para mover la carga. Calcular el trabajo necesario para desplazar dicha carga una distancia de 10 metros si el ángulo vale 45°.

9 Problema tipo examen Un trabajador de la construcción sube, con velocidad constante, un cuerpo de masa m=20 Kg. hasta una altura de 3 metros. Calcular el trabajo realizado para realizar dicha operación.

10 El mismo trabajador del ejemplo anterior levanta el mismo cuerpo m=20 Kg usando una rampa de 5 metros de longitud. Calcular el trabajo realizado para realizar ésta operación.

11 En que caso se requiere mas fuerza para subir el bloque?
En que caso se requiere mas trabajo?

12

13 Calcular el trabajo y la potencia requerida para mover el bloque de la figura, la distancia de 10 metros en un tiempo de 20 seg.

14 Calcular el trabajo y la potencia requerida para mover el bloque de la figura, la distancia de 0,8 metros en un tiempo de 20 seg. Suponga F=10N

15 ENERGÍA MECANICA Energía mecánica: Se divide en potencial y cinética
Energía cinética: la poseen los cuerpos por el mero hecho de estar en movimiento. Energía potencial gravitatoria (o solo potencial): la poseen los cuerpos por el hecho de estar a cierta altura sobre la superficie de la Tierra. Energía potencial elástica: la poseen los cuerpos a causa de la deformación que ha experimentado

16 Energía cinética ¿Qué tipo de Energía poseen este cuerpo?
es la energía que posee un cuerpo de masa m debido a su movimiento o velocidad. De acuerdo con esta ecuación, si la velocidad de un objeto se duplica, su energía cinética se cuadruplica.

17 EPG= m.g.h Epe = ½ K X2 Energía Potencial
Es la energía almacenada que posee un cuerpo en virtud de su posición. EPG= m.g.h Epe = ½ K X2 Energía potencial gravitacional. Es la energía almacenada por un cuerpo de masa m en virtud de su altura con respecto al nivel de referencia. Energía potencial elástica Energía asociada con los materiales elásticos. ¿Qué tipo de Energía poseen estos cuerpos?

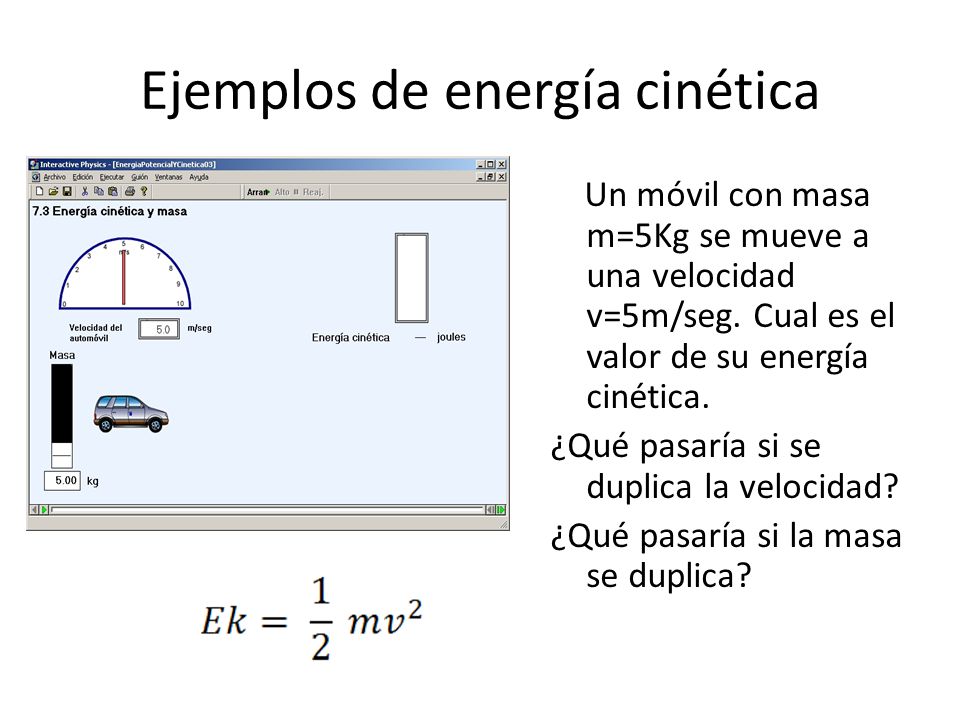

18 Ejemplos de energía cinética
Un móvil con masa m=5Kg se mueve a una velocidad v=5m/seg. Cual es el valor de su energía cinética. ¿Qué pasaría si se duplica la velocidad? ¿Qué pasaría si la masa se duplica?

19 Ejemplos de energía cinética
Analiza la transformación de energía potencial en cinética

20 Ejemplos de energía potencial
Un cuerpo con masa m=10Kg está colocado sobre el piso. Determinar como varia su energía potencial a medida que este varia su altura como muestra la figura. EPG= m.g.h

21 PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA
En todas las transformaciones la energía cambia de forma, pero la cantidad total de energía se mantiene constante

22 Energía cinética y energía potencial
Analiza como se comporta la energía en cada punto. ¿En que puntos la energía cinética aumenta o disminuye? ¿En que puntos la energía potencial aumenta o disminuye?

23

24 Relación entre trabajo y energía cinética
¿Cual es el trabajo realizado en un auto con masa m=1500 kg que pasa de una velocidad de 20m/seg a 50m/seg?

25 Relación entre trabajo y energía potencial
¿Cual es el trabajo realizado por un cuerpo de masa m=10 kg que cae desde una altura de 1200m. EPG = m.g.h

26 Conservación de la energía mecánica
Un cuerpo de masa m=20kg se deja caer desde lo alto de un edificio de 800 metros de altura. Calcular su energía mecánica en cada uno de los puntos 1,2,3 y 4 si estos están separados 200 metros. ¿Cuál es la velocidad en cada punto? ¿Cuál es la velocidad final del cuerpo?

27 Principio de conservación de la energia
la ley de la conservación de la energía afirma que la energía no puede crearse ni destruirse, sólo se puede cambiar de una forma a otra, por ejemplo, cuando la energía eléctrica se transforma en energía calorífica en un calefactor. Dicho de otra forma: la energía puede transformarse de una forma a otra o transferirse de un cuerpo a otro, pero en su conjunto permanece estable (o constante).

28 CONVERSIÓN DE ENERGÍA Consultar
1Caloria= Joules 1 BTU (British Thermal Unit) = 1,054 kJ 1 hp = 746 W 1 Unidad térmica británica = 1 Btu = 252 calorías 1 hp = 178,2 cal/seg 1 hp = 0,7457 kw 1 caloría/segundo = 1 cal/seg = 0, kw

29

30 POTENCIA x BRAZO DE POTENCIA = RESISTENCIA x BRAZO DE RESISTENCIA
Ley de las palancas POTENCIA x BRAZO DE POTENCIA = RESISTENCIA x BRAZO DE RESISTENCIA   P x BP = R x BR
