En la era medieval, las enfermedades infecciosas transmitidas por el agua eran la principal causa de muerte. En el siglo XXI las enfermedades infecciosas.

Presentación del tema: "En la era medieval, las enfermedades infecciosas transmitidas por el agua eran la principal causa de muerte. En el siglo XXI las enfermedades infecciosas."— Transcripción de la presentación:

1 En la era medieval, las enfermedades infecciosas transmitidas por el agua eran la principal causa de muerte. En el siglo XXI las enfermedades infecciosas por el consumo de agua en condiciones muy similares a las de la época medieval, siguen siendo una de las principales causas de morbidad y mortandad

2 La fundación Water For People da como dato una mortandad de 20,000 personas por día (principalmente niños) por consumo de agua contaminada.

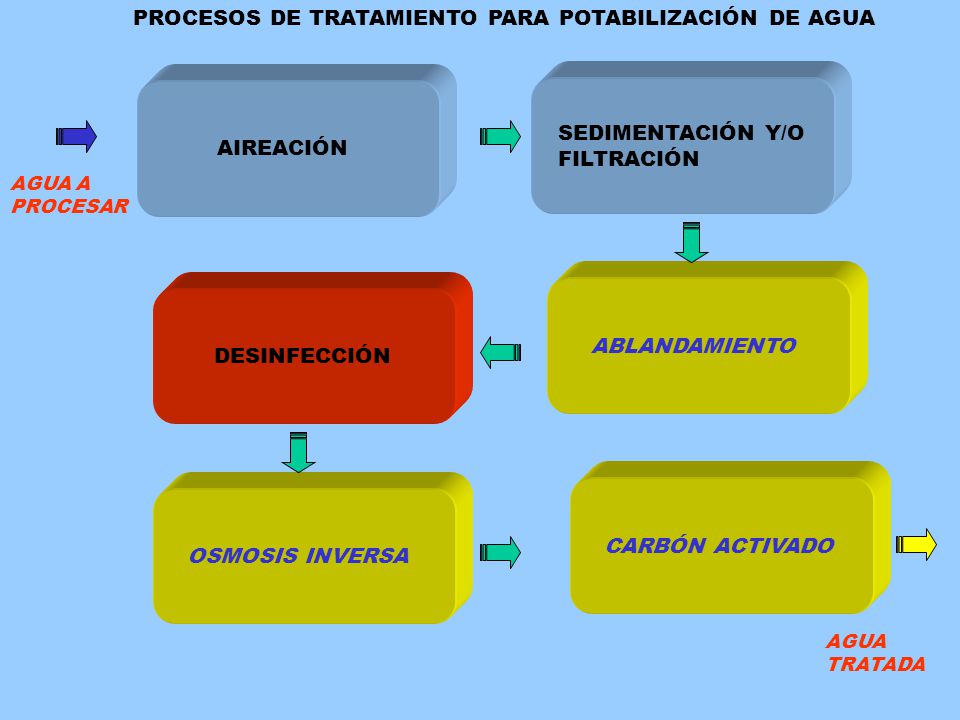

3 PROCESOS DE TRATAMIENTO PARA POTABILIZACIÓN DE AGUA
SEDIMENTACIÓN Y/O FILTRACIÓN AIREACIÓN AGUA A PROCESAR ABLANDAMIENTO DESINFECCIÓN CARBÓN ACTIVADO OSMOSIS INVERSA AGUA TRATADA

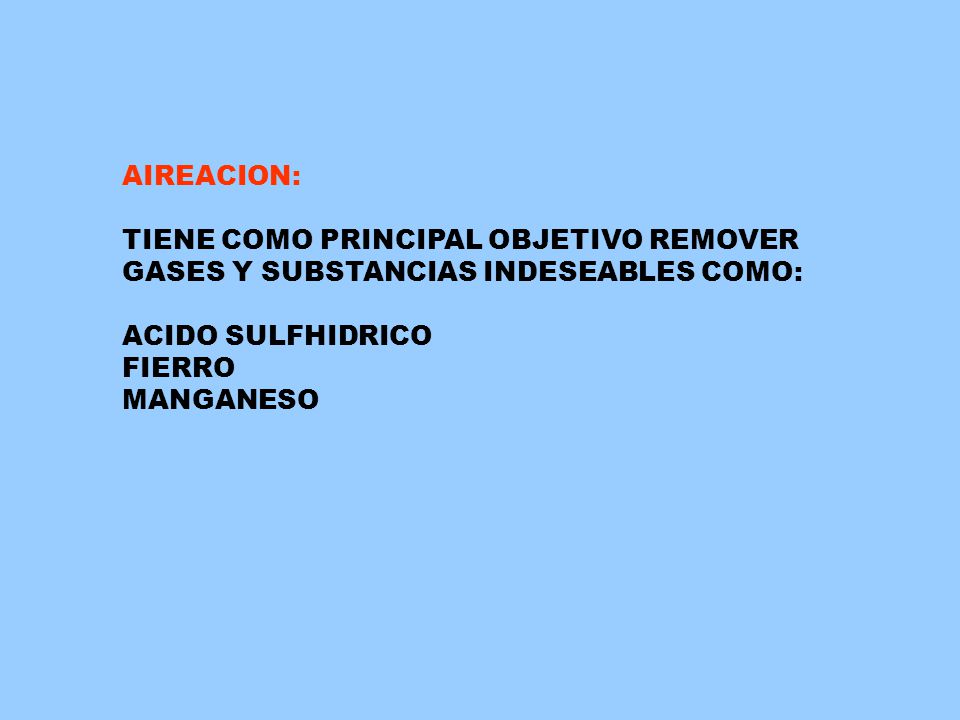

4 AIREACION: TIENE COMO PRINCIPAL OBJETIVO REMOVER GASES Y SUBSTANCIAS INDESEABLES COMO: ACIDO SULFHIDRICO FIERRO MANGANESO

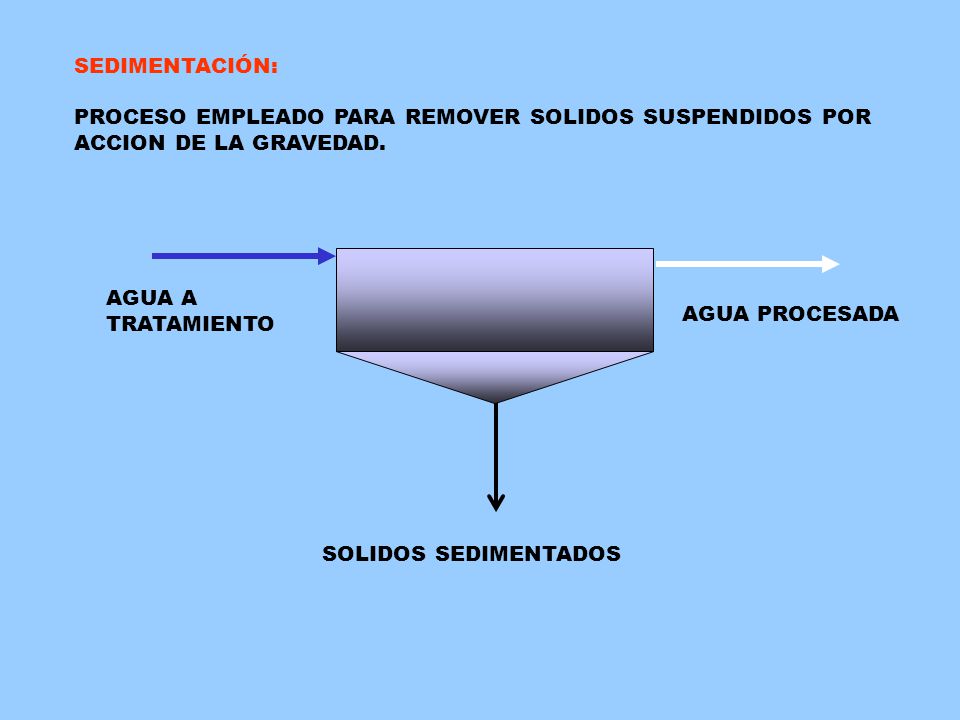

5 SEDIMENTACIÓN: PROCESO EMPLEADO PARA REMOVER SOLIDOS SUSPENDIDOS POR ACCION DE LA GRAVEDAD. AGUA A TRATAMIENTO AGUA PROCESADA SOLIDOS SEDIMENTADOS

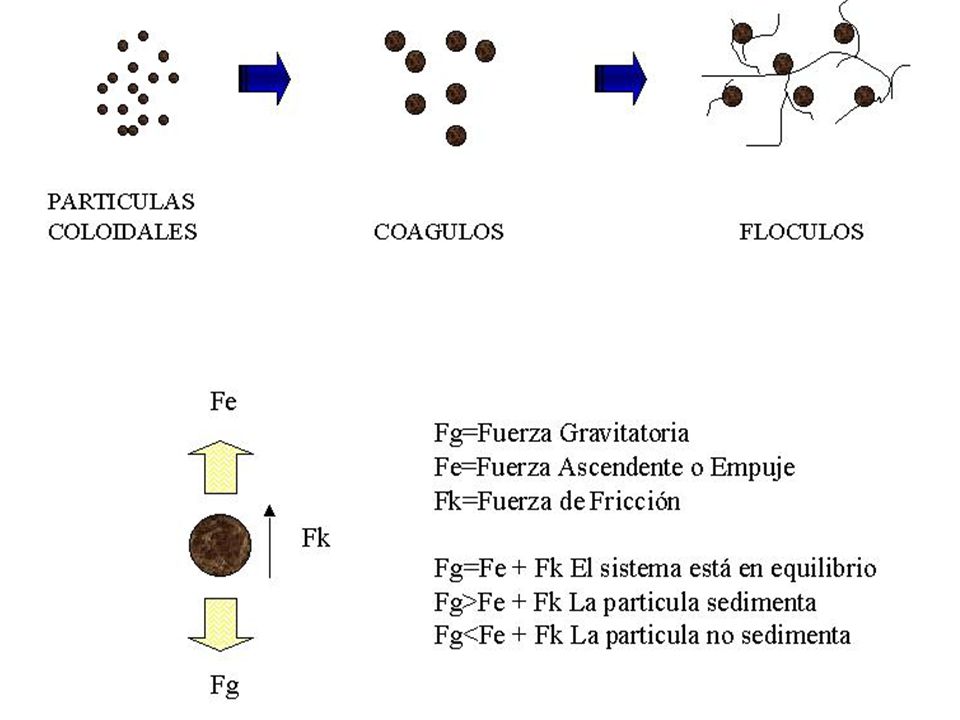

6

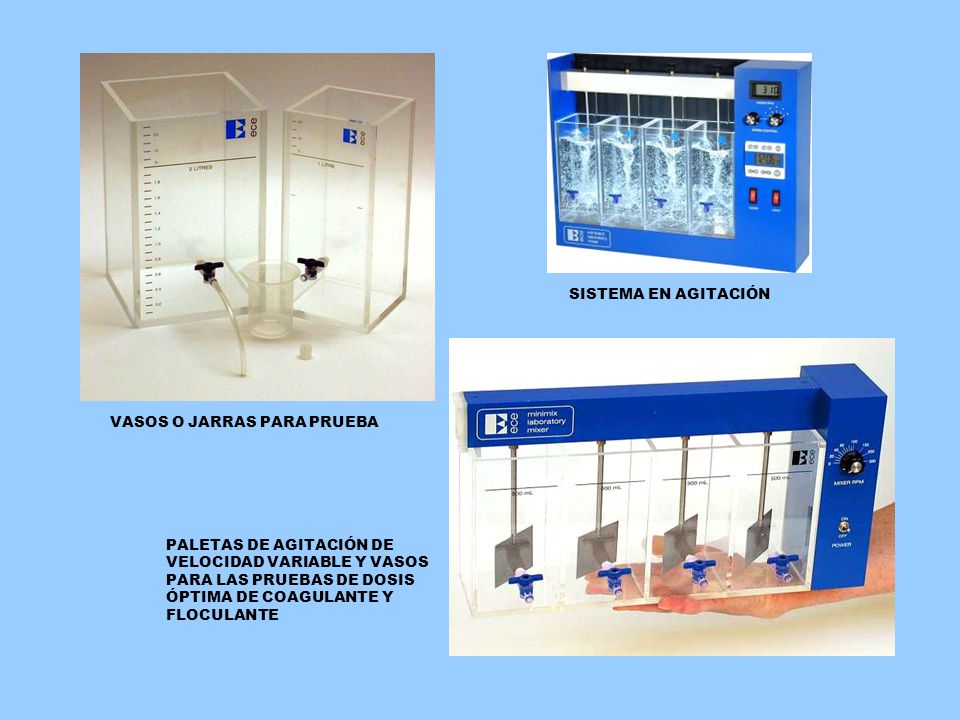

7 SISTEMA EN AGITACIÓN VASOS O JARRAS PARA PRUEBA PALETAS DE AGITACIÓN DE VELOCIDAD VARIABLE Y VASOS PARA LAS PRUEBAS DE DOSIS ÓPTIMA DE COAGULANTE Y FLOCULANTE

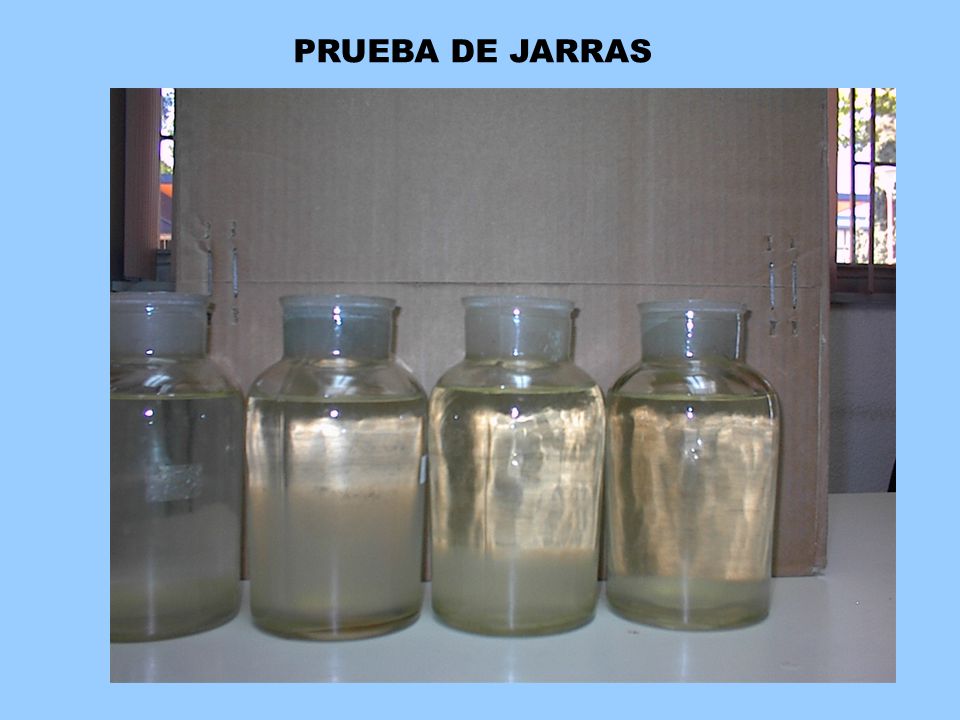

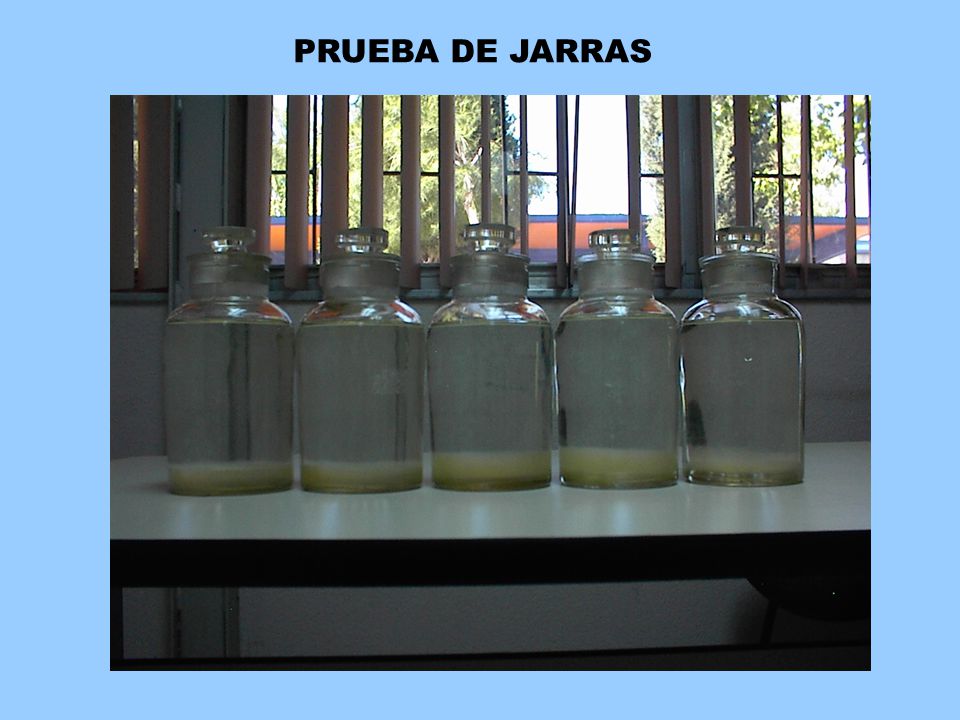

8 PRUEBA DE JARRAS

9 PRUEBA DE JARRAS

10

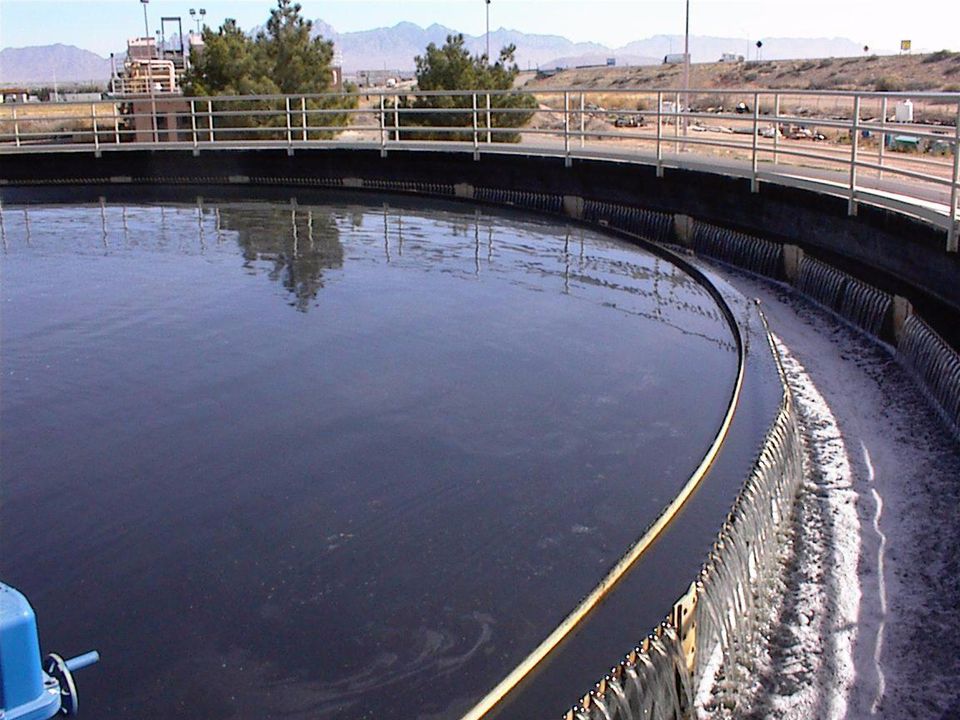

11

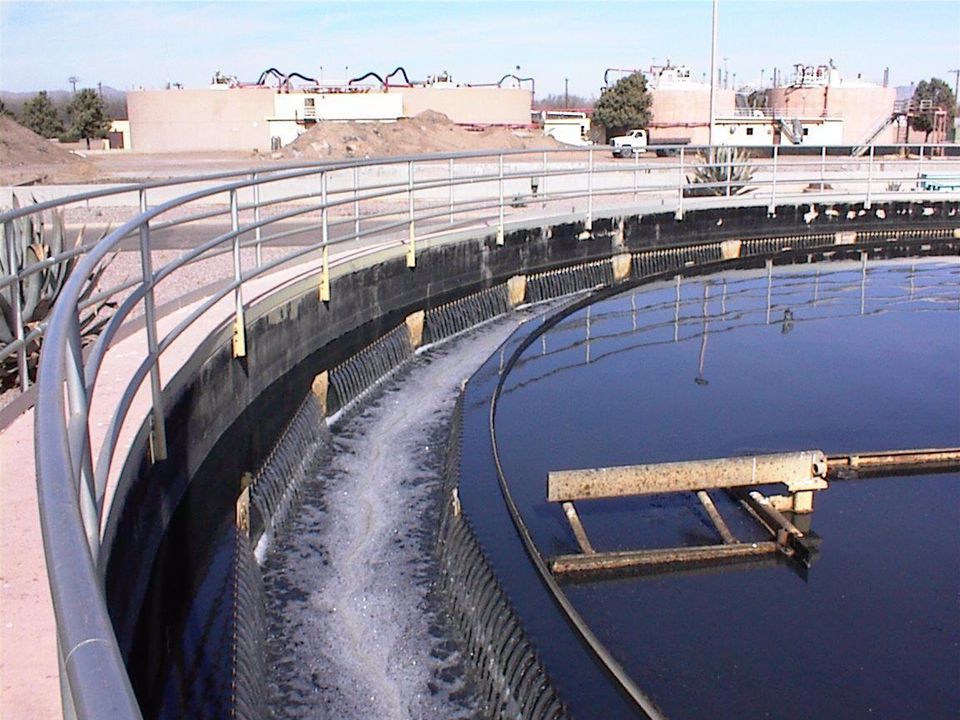

12

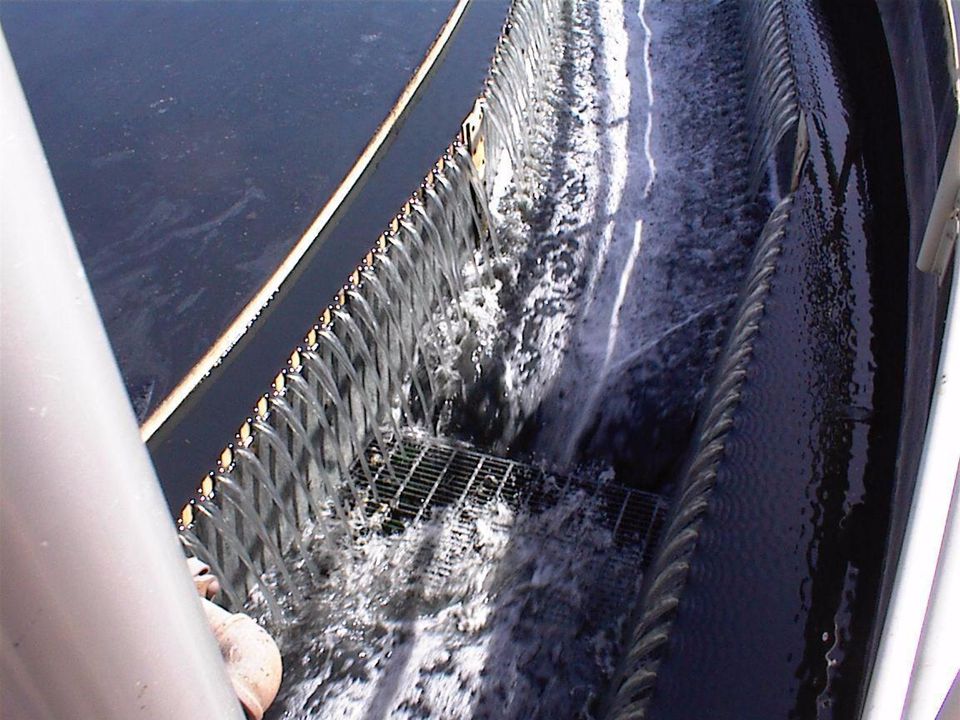

13

14

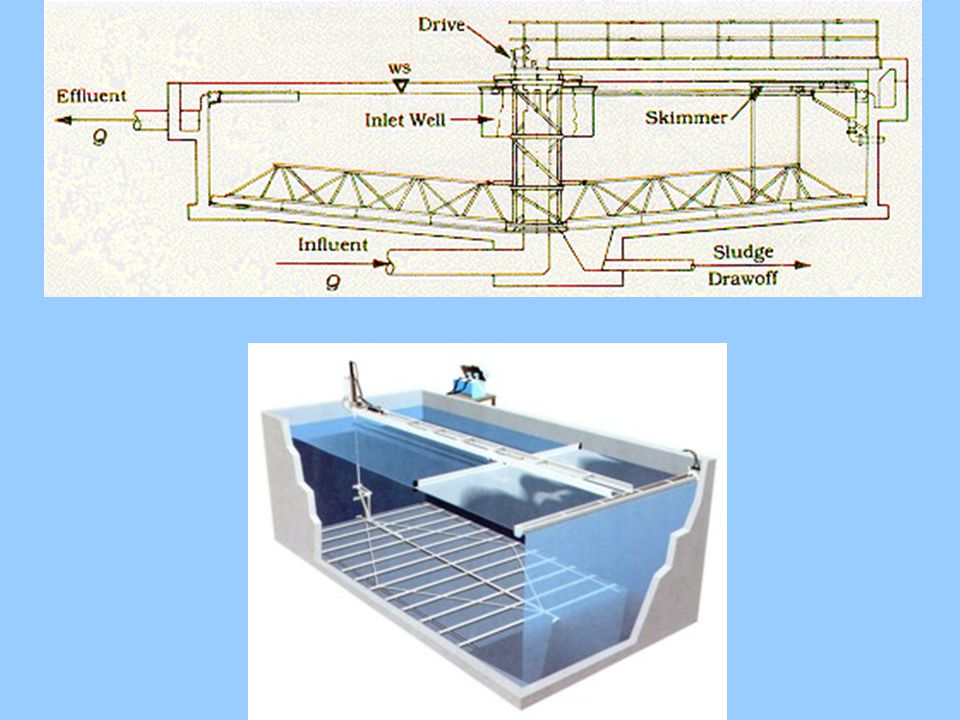

15 INFLUENTE PASILLO DE ACCESO CANALETA COLECTORA DE AGUA CLARIFICADA EFLUENTE BRAZO Y PALETAS COLECTORAS LINEA DE SALIDA DE LODOS LODOS

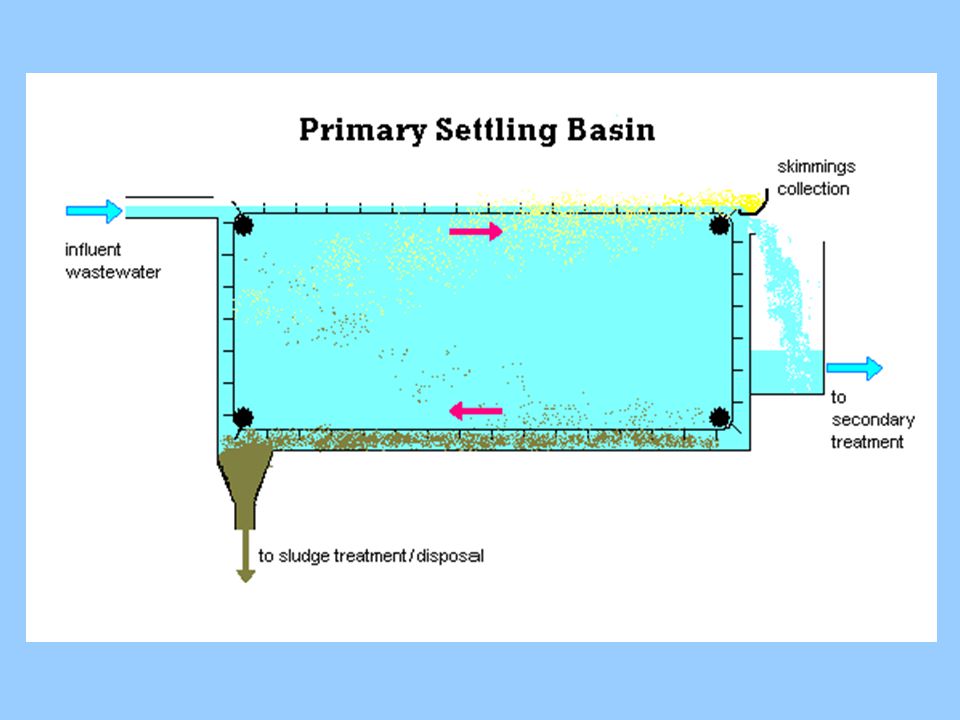

16

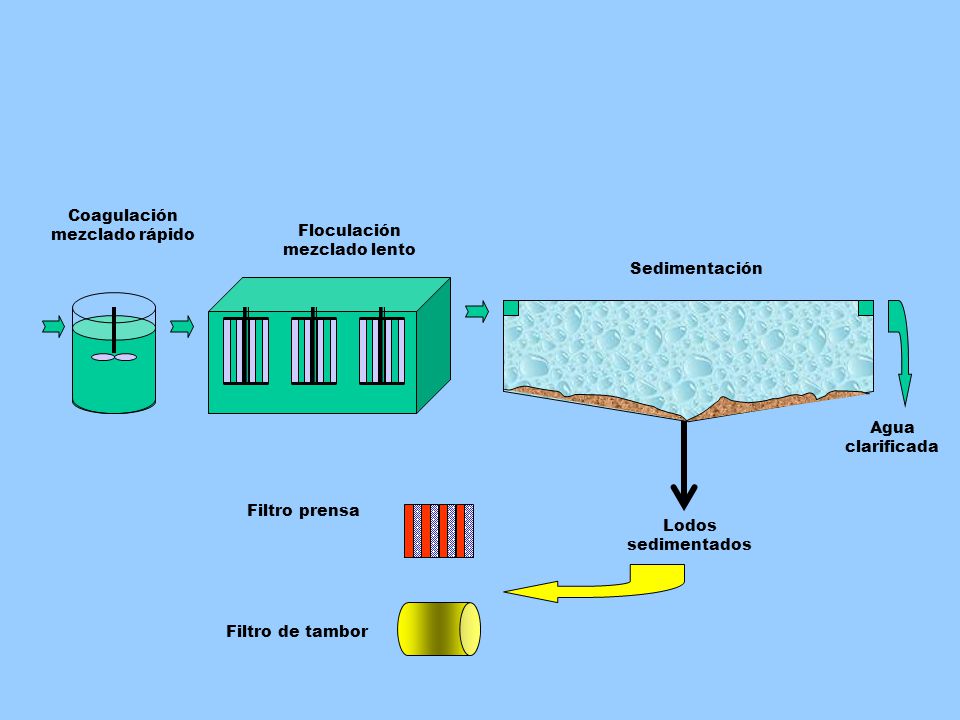

17 Coagulación mezclado rápido Floculación mezclado lento Sedimentación Agua clarificada Filtro prensa Lodos sedimentados Filtro de tambor

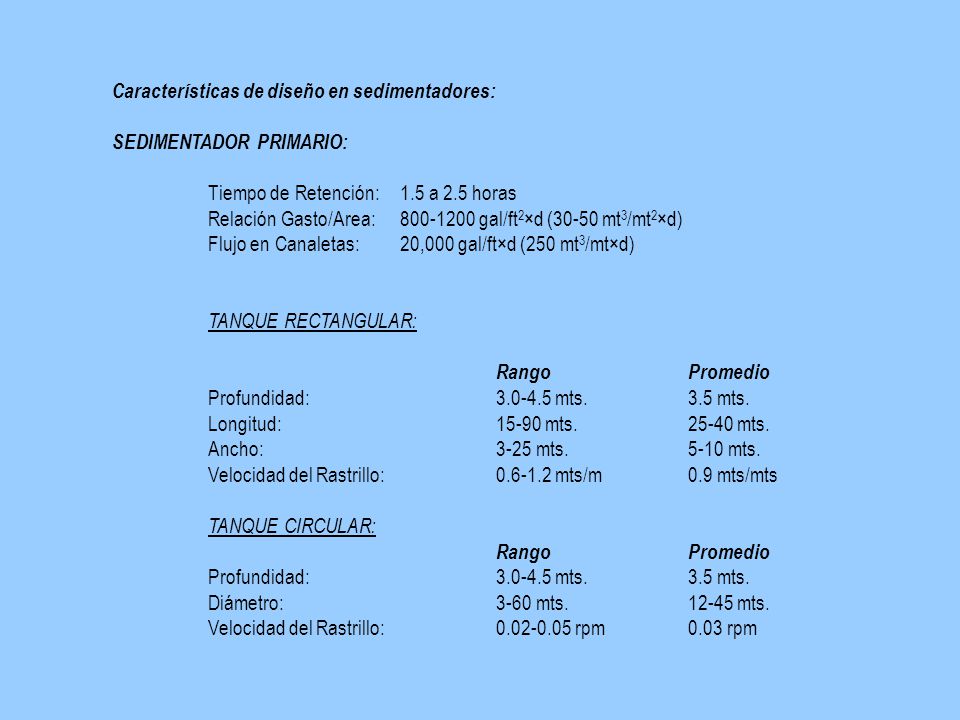

18 Características de diseño en sedimentadores:
SEDIMENTADOR PRIMARIO: Tiempo de Retención: 1.5 a 2.5 horas Relación Gasto/Area: gal/ft2×d (30-50 mt3/mt2×d) Flujo en Canaletas: 20,000 gal/ft×d (250 mt3/mt×d) TANQUE RECTANGULAR: Rango Promedio Profundidad: mts mts. Longitud: mts mts. Ancho: mts mts. Velocidad del Rastrillo: mts/m 0.9 mts/mts TANQUE CIRCULAR: Diámetro: mts mts. Velocidad del Rastrillo: rpm 0.03 rpm

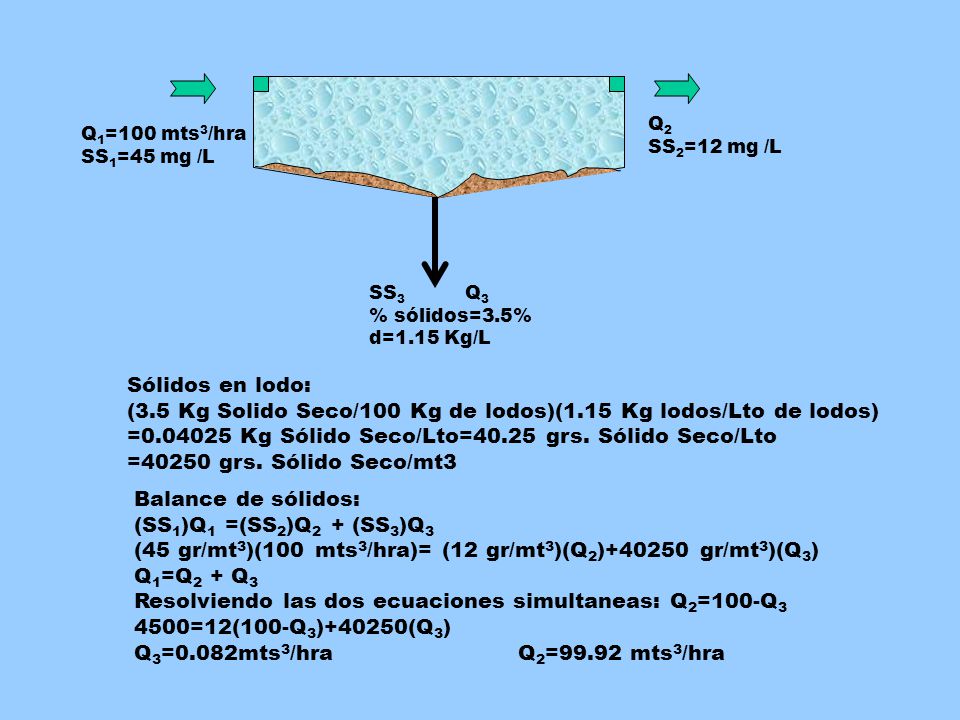

19 (3.5 Kg Solido Seco/100 Kg de lodos)(1.15 Kg lodos/Lto de lodos)
Q2 SS2=12 mg /L Q1=100 mts3/hra SS1=45 mg /L SS3 Q3 % sólidos=3.5% d=1.15 Kg/L Sólidos en lodo: (3.5 Kg Solido Seco/100 Kg de lodos)(1.15 Kg lodos/Lto de lodos) = Kg Sólido Seco/Lto=40.25 grs. Sólido Seco/Lto =40250 grs. Sólido Seco/mt3 Balance de sólidos: (SS1)Q1 =(SS2)Q2 + (SS3)Q3 (45 gr/mt3)(100 mts3/hra)= (12 gr/mt3)(Q2) gr/mt3)(Q3) Q1=Q2 + Q3 Resolviendo las dos ecuaciones simultaneas: Q2=100-Q3 4500=12(100-Q3)+40250(Q3) Q3=0.082mts3/hra Q2=99.92 mts3/hra

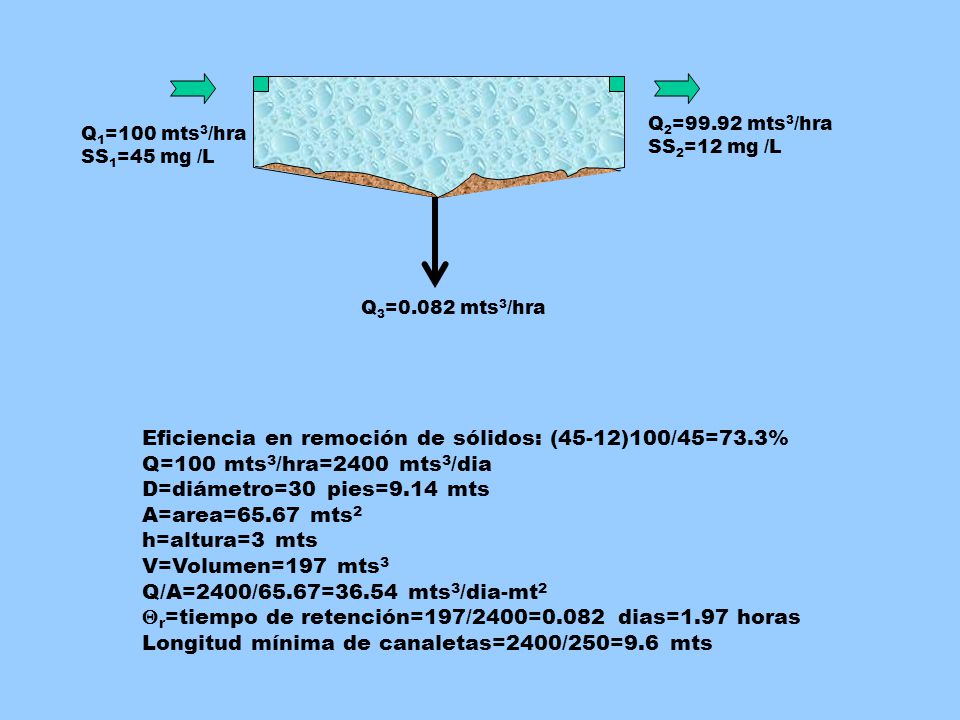

20 Eficiencia en remoción de sólidos: (45-12)100/45=73.3%
Q2=99.92 mts3/hra SS2=12 mg /L Q1=100 mts3/hra SS1=45 mg /L Q3=0.082 mts3/hra Eficiencia en remoción de sólidos: (45-12)100/45=73.3% Q=100 mts3/hra=2400 mts3/dia D=diámetro=30 pies=9.14 mts A=area=65.67 mts2 h=altura=3 mts V=Volumen=197 mts3 Q/A=2400/65.67=36.54 mts3/dia-mt2 r=tiempo de retención=197/2400=0.082 dias=1.97 horas Longitud mínima de canaletas=2400/250=9.6 mts

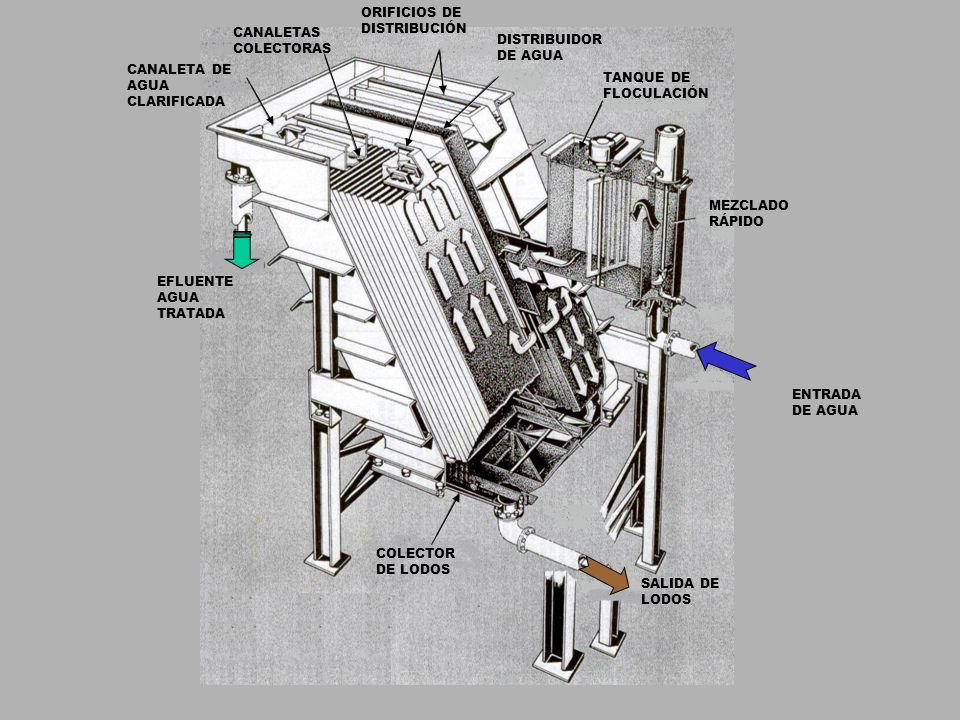

21 ORIFICIOS DE DISTRIBUCIÓN
CANALETAS COLECTORAS DISTRIBUIDOR DE AGUA CANALETA DE AGUA CLARIFICADA TANQUE DE FLOCULACIÓN MEZCLADO RÁPIDO EFLUENTE AGUA TRATADA ENTRADA DE AGUA COLECTOR DE LODOS SALIDA DE LODOS
