1 Julián Camilo Montero Suarez Cód G09NL 26

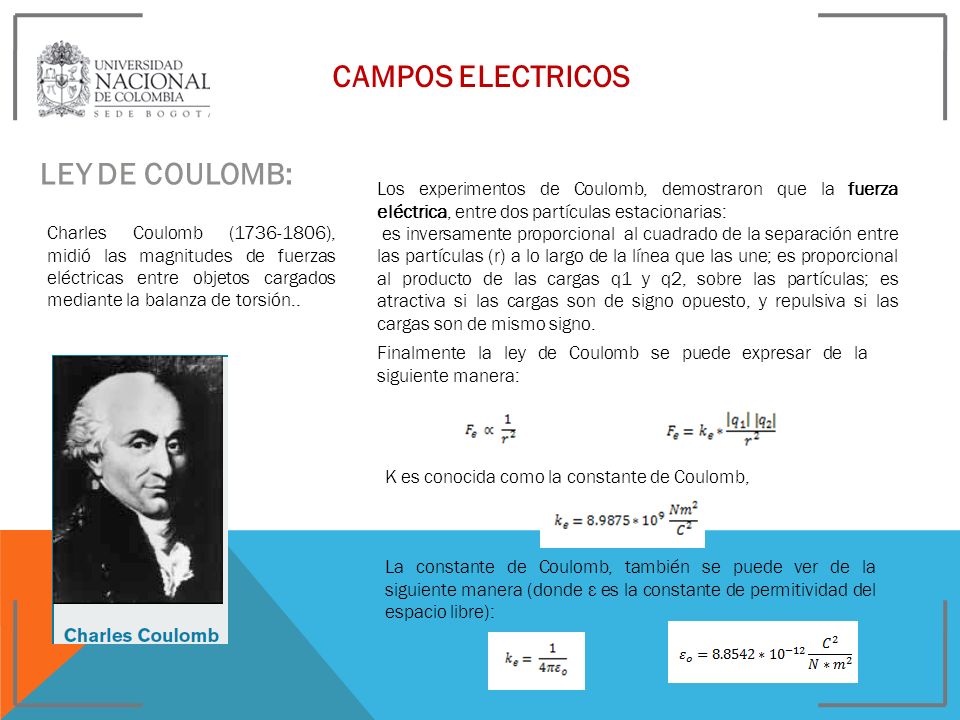

2 CAMPOS ELECTRICOS LEY DE COULOMB: Charles Coulomb ( ), midió las magnitudes de fuerzas eléctricas entre objetos cargados mediante la balanza de torsión.. Los experimentos de Coulomb, demostraron que la fuerza eléctrica, entre dos partículas estacionarias: es inversamente proporcional al cuadrado de la separación entre las partículas (r) a lo largo de la línea que las une; es proporcional al producto de las cargas q1 y q2, sobre las partículas; es atractiva si las cargas son de signo opuesto, y repulsiva si las cargas son de mismo signo. Finalmente la ley de Coulomb se puede expresar de la siguiente manera: K es conocida como la constante de Coulomb, La constante de Coulomb, también se puede ver de la siguiente manera (donde ε es la constante de permitividad del espacio libre):

3 CAMPOS ELECTRICOS EL CAMPO ELECTRICO: El campo eléctrico E en un punto en el espacio se define como la fuerza eléctrica, que actúa sobre una carga de prueba positiva colocada en dicho punto, dividida entre la magnitud de la carga de prueba: Esta imagen simboliza el efecto de los campos eléctricos y las diferencias de potencial. Si q es positiva, (a), (b), el campo eléctrico esta dirigido rápidamente hacia afuera de ella. Si q es negativa (c), (d), el campo eléctrico estará dirigido hacia ella. En cualquier punto P, el campo eléctrico total debido a un grupo de cargas es igual al vector suma de los campos eléctricos de cargas individuales (Principio de superposición).

4 CAMPOS ELECTRICOS DEMOSTRACION DEL CAMPO ELECTRICO(Con Ley de Gauss)- Opcional-: El campo eléctrico de una carga es radial. El are superficial de la esfera verde es igual a: Por esa área superficial, habrá un flujo de campo eléctrico representado por la letra Esta diapositiva se entenderá mucho mejor,después de que se vea Ley de gauss y campos eléctricos, en este momento de la presentación, es opcional ver esta pagina. Por definición de la Ley de Gauss, el flujo eléctrico es: Se establece que: Realizando el proceso de integración, y teniendo en cuenta que el área superficial de la esfera es Donde :

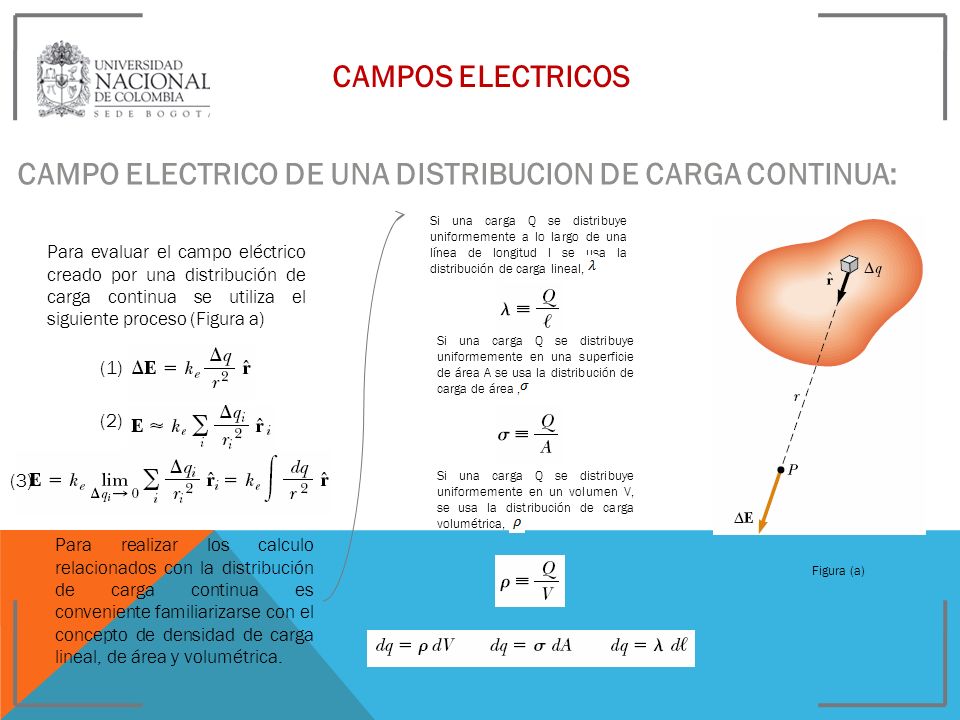

5 CAMPOS ELECTRICOS CAMPO ELECTRICO DE UNA DISTRIBUCION DE CARGA CONTINUA: Para evaluar el campo eléctrico creado por una distribución de carga continua se utiliza el siguiente proceso (Figura a) (1) (2) (3) Para realizar los calculo relacionados con la distribución de carga continua es conveniente familiarizarse con el concepto de densidad de carga lineal, de área y volumétrica. Si una carga Q se distribuye uniformemente a lo largo de una línea de longitud l se usa la distribución de carga lineal, Si una carga Q se distribuye uniformemente en una superficie de área A se usa la distribución de carga de área, Si una carga Q se distribuye uniformemente en un volumen V, se usa la distribución de carga volumétrica, Figura (a)

6 CAMPOS ELECTRICOS LINEAS DE CAMPO ELECTRICO: Las líneas de campo electro es la relación grafica de el campo eléctrico. El vector del campo eléctrico E es tangente a la línea de campo eléctrico en cada punto. El numero de líneas por unidad de área atreves de una superficie perpendicular a las líneas es proporcional a la magnitud del campo eléctrico en esta región. Así E es mas grande cuando las líneas del campo están próximas entre si y es pequeño cuando están apartadas. (a) Líneas de campo de una carga positiva, (b) Líneas de campo eléctrico de una carga negativa, (c) las pequeñas aéreas oscuras son piezas de hilo sumergidas en aceite, las cuales se alinean con el campo eléctrico producido desde el centro con una partícula cargada.

7 CAMPOS ELECTRICOS BIBLIOGRAFÍA: Raymond a. Serway; Jhon W. Jewett. Física para Ciencias e ingenierías. Volumen II. Whitten; Davis; Peck; Stanley Química. Octava edición.
