Curso de Análisis de Proyectos de Energía Limpia Análisis de Proyectos de Energía Limpia con Software RETScreen ® © Minister of Natural Resources Canada.

Presentaciones similares


Presentación del tema: "Curso de Análisis de Proyectos de Energía Limpia Análisis de Proyectos de Energía Limpia con Software RETScreen ® © Minister of Natural Resources Canada."— Transcripción de la presentación:

1 Curso de Análisis de Proyectos de Energía Limpia Análisis de Proyectos de Energía Limpia con Software RETScreen ® © Minister of Natural Resources Canada 2001 – Análisis Estándar de Cinco Pasos Modelo de Energía Análisis de Costos Análisis de Efecto Invernadero Resumen Financiero Análisis de Sensibilidad y de Riesgo Listo para tomar una decisión Haga click en hiperenlaces azules o íconos flotantes para acceder a datos Sub – Hoja(s) de Cálculo Flujos de Caja de Proyectos Opcional

2 Objetivos Ilustrar el rol de estudios de factibilidad preliminares Ilustrar el rol de estudios de factibilidad preliminares Demostrar cómo trabaja el Software RETScreen ® Demostrar cómo trabaja el Software RETScreen ® Mostrar cómo RETScreen ® facilita la ayuda de identificación y evaluación de proyectos potenciales Mostrar cómo RETScreen ® facilita la ayuda de identificación y evaluación de proyectos potenciales © Minister of Natural Resources Canada 2001 – 2005.

3 Análisis de Pre-factibilidad Pre-factibilidad Factibilidad Factibilidad Desarrollo e Ingeniería Construcción y Puesta en Servicio en ServicioConstrucción y Puesta en Servicio en Servicio Barreras Significativas Los Proyectos de Energía Limpia ciertamente no están siendo considerados rutinariamente! Proceso de Implementación de Proyecto de Energía © Minister of Natural Resources Canada 2001 – 2005.

4 Preguntas ¿Cuál es un nivel aceptable de precisión para los estimados de costos de proyectos? ¿Cuál es un nivel aceptable de precisión para los estimados de costos de proyectos? ¿Cuánto típicamente estos estudios cuestan? ¿Cuánto típicamente estos estudios cuestan? © Minister of Natural Resources Canada 2001 – 2005.

5 ¡100 $ a $! El Dilema de la Precisión vs. Costo de Inversión Rango de precisión de estimado, igual al costo estimado dividido por el costos final suponiendo un valor de la moneda constante Estimado antes de licitación, costo con precisión ± 10% Costo final Todas las ofertas recibidas, costos dentro de ± 5% Construcción Estudio de factibilidad, precisión de costo dentro de de ± 15% a 25% Estudio de pre-factibilidad, precisión de costo dentro de de ± 40% a 50% Tiempo

6 ¿Cuándo deben las tecnologías de energía limpia ser evaluadas? Análisis de Pre-factibilidad Pre-factibilidad Análisis de Factibilidad Estudios de factibilidad preliminares Necesidad de sistema de energía Necesidad de sistema de energía Nueva construcción o renovación proyectada Nueva construcción o renovación proyectada Costos de energía convencional altos Costos de energía convencional altos Interés de los más involucrados en el negocio Interés de los más involucrados en el negocio Posibles aprobaciones Posibles aprobaciones Aportes de capital y financiamiento accesible Aportes de capital y financiamiento accesible Buen recurso local de energía limpia, etc. Buen recurso local de energía limpia, etc. © Minister of Natural Resources Canada 2001 – 2005.

7 La Viabilidad de Proyectos (Ej. Eólico) Depende de Varios Factores Turbina Eólica y Torre © Minister of Natural Resources Canada 2001 – Recurso energético disponible en el sitio del proyecto Recurso energético disponible en el sitio del proyecto (ej. velocidad del viento) Desempeño de Equipos Desempeño de Equipos (ej. Curva de potencia de turbina eólica) Costos iniciales del proyecto Costos iniciales del proyecto (ej. Turbinas eólicas, torres, ingeniería) Créditos de Caso Base Créditos de Caso Base (ej. Grupos electrógenos diesel para sitios remotos) Costos de operación y periódicos del proyecto Costos de operación y periódicos del proyecto (ej. Limpieza de álabes de turbinas eólicas)

8 Costos evitados de energía Costos evitados de energía (ej. Precio de electricidad en el mercado mayorista) Financiamiento Financiamiento (ej. Relación de deuda y longitud, tasa de interés) Impuestos sobre el equipamiento y a la renta (o ahorros) Impuestos sobre el equipamiento y a la renta (o ahorros) Características ambientales de la energía desplazada Características ambientales de la energía desplazada (ej. carbón, gas natural, petróleo, grandes hidros, nuclear) Créditos ambientales y/o subsidios Créditos ambientales y/o subsidios ( ( ej. tarifas de electricidad ambientalmente adecuadas, créditos GEI, donaciones) Definiciones de costo eficiente del que toma decisiones Definiciones de costo eficiente del que toma decisiones (ej. período de repago, TIR, VPN, Costos de producción de energía) © Minister of Natural Resources Canada 2001 – Crédito Fotográfico: Middelgrunden Wind Turbine Co-operative Energía Eólica La Viabilidad de Proyectos (Ej. Eólico) Depende de Varios Factores

9 ¿Por qué Utilizar RETScreen ® ? Simplifica evaluaciones preliminares Simplifica evaluaciones preliminares Requiere relativamente poco ingreso de datos por parte del usuario Calcula automáticamente los indicadores de viabilidad más importantes Cuesta 1/10ª parte del costo de otros métodos de evaluación Cuesta 1/10ª parte del costo de otros métodos de evaluación Procedimientos estandarizados permiten comparaciones objetivas Procedimientos estandarizados permiten comparaciones objetivas Incrementa el potencial de implementación exitosa de proyectos de energía limpia Incrementa el potencial de implementación exitosa de proyectos de energía limpia © Minister of Natural Resources Canada 2001 – 2005.

10 Validación RETScreen ® - Ejemplos Todos los modelos validados por comparación con monitoreo y datos de fabricantes… Todos los modelos validados por comparación con monitoreo y datos de fabricantes… © Minister of Natural Resources Canada 2001 – % 20% 40% 60% 80% 100% 0%20%40%60%80%100% Porcentaje de Flujo Nominal Eficiencia (%) Curvas de Eficiencia de Turbinas Hidro: RETScreen vs. Fabricante RETScreen Fabricante Comparando las Producciones de Energía FV Calculadas por RETScreen y HOMER … y/o comparando con herramientas de simulación horarias. … y/o comparando con herramientas de simulación horarias. Mes Electricidad FV (kWh) Ene Feb Mar Abr May Jun Jul Ago Set Oct Nov Dic

11 Demostración de Software RETScreen ® (Ejemplo de Modelo de Proyecto de Energía Eólica) Características Integradas Datos Meteorológicos Datos de Productos Manual en Línea Cursos de Capacitación Libros de Texto de Ingeniería Estudios de casos Mercado en línea Foros Internet Análisis Estándar de Cinco Pasos Modelo de Energía Análisis de Costos Análisis de Efecto Invernadero Resumen Financiero Análisis de Sensibilidad y de Riesgo Listo para tomar una decisión Haga click en hiperenlaces azules o íconos flotantes para acceder a datos Sub – Hoja(s) de Cálculo Flujos de Caja de Proyectos Opcional

12

13 Código de Colores para Celdas © Minister of Natural Resources Canada 2001 – blanco amarillo azul gris Celdas de Entrada y Salida Salida del modelo – calculado por el modelo Entrada del usuario – requerido para correr el modelo Entrada del usuario – requerido para correr el modelo y la base de datos disponible Entrada del usuario – solo para propósitos de referencia. No requeridos para correr el modelo Nombre del proyecto Ubicación del proyecto Fuente de datos de viento Ubicación más cercana de datos meteorológicos Velocidad promedio anual del viento Altura de medición de viento Exponente de corte de viento Velocidad de viento a 10 m Presión atmosférica promedio Temperatura promedio anual Condiciones del Sitio Estimado Notas/Rango Granja de Viento Andrhra, India Veloc. de Viento Ver Manual en Línea Ver Datos Meteorológicos

14 Exponente de corte de viento Condiciones del Sitio Características del Sistema Producción de Energía Anual Estimado Por Turbina Estimado Total Modelo de Energía RETScreen® - Proyecto de Energía Eólica

15 Datos de Equipos RETScreen® - Proyecto de Energía Eólica Base de Datos de Productos

16 Análisis de Costos RETScreen® - Proyecto de Energía Eólica

17 Modelo de Energía RETScreen® - Proyecto de Energía Eólica Base de Datos Meteorológicos

18 Juego de Datos de Meteorología de Superficie y Energía Solar

19 Meteorología de Superficie y Energía Solar de la NASA: Localizar Datos de RETScreen Opciones: Haga Click en la imagen para volver a centrar Seleccione nivel de zoom y presione Entregar Nota: El nivel de Zoom debe ser mayor que 2x para traer data Ubicación:

20 Entregar para Zoom O ingrese una latitud y longitud utilizando un formato:

21 Entregar para Zoom Ubicación:

22 Datos de RETScreen Se eligió Latitud -40 / Longitud -68 Marcar los casilleros y presionar Entregar (Todos los valores por default) Entregar Resetear ValoresDefiniciones Geometría Modelos de Tecnología RETScreen Información de la Geometría latitud/longitud del centro y límites Proyecto de Calefacción Solar Pasiva Proyecto de Calentamiento Solar de Agua Proyecto de Bomba de Calor desde Suelos Proyecto Fotovoltaico Proyecto de Valentamiento Solar de Aire Proyecto de Calefacción por Biomasa Proyecto de Energía Eólica Proyecto de Pequeña Hidro

23 Modelo(s) RETScreen elegido(s): Energía Eólica Temperatura Promedio (ºC) Velocidad de Viento Promedio (m/s) Presión Atmosférica Promedio (kPa) Es recomendable que los usuarios de esta información de vientos vean la Sección de Metodología de este sitio Web. El usuario podría desear corregir por sesgo así como por efectos locales dentro de la red de la región. Ene Feb Mar Abr May Jun Jul Ago Set Oct Nov Dic Prom. 10 Años Año El Niño (1987) Año La Niña (1988) Prom. 10 Años Año El Niño (1987) Año La Niña (1988) Prom. Anual Prom. Anual

24 Comparación: Caso Base vs. Caso Propuesto Caso Base vs. Caso Propuesto Sistema convencional vs. Sistema de energía limpia Sistema convencional vs. Sistema de energía limpiaEjemplo: Forrado estándar de edificio y calentador de aire a gas natural Forrado estándar de edificio y calentador de aire a gas naturalvs. Forrado de Paredes Solares (SolarWall) con calefacción de aire, más calentador de aire convencional a gas natural Forrado de Paredes Solares (SolarWall) con calefacción de aire, más calentador de aire convencional a gas natural Software RETScreen ® Método de Análisis Financiero Pared solar en Construcción de la Escuela de Yellowknife Crédito Fotográfico: Arctic Energy Alliance © Minister of Natural Resources Canada 2001 – 2005.

25 Demostraciones de Software Proyecto de Energía Eólica de 20 MW Entrada/Salida (RETScreen ® ) Ubicación del proyecto: Ubicación del proyecto: Velocidad del viento: Velocidad del viento: Reducción de emisiones GEI: Reducción de emisiones GEI: Costo de turbina eólica: Costo de turbina eólica: Crédito por producción ER: Crédito por producción ER: Crédito GEI (planta de carbón): Crédito GEI (planta de carbón): Plazo de la deuda: Plazo de la deuda: Flujo de caja positivo: Flujo de caja positivo: Retorno sobre la inversión: Retorno sobre la inversión: Escenario Nº 2 (Planta Ecológica) Pincher Creek, AB Pincher Creek, AB Lethbridge 7,0 m/s Lethbridge 7,0 m/s tCO 2 /año tCO 2 /año $/kW $/kW 0,025 $/kWh 0,025 $/kWh 5 $/ton 5 $/ton 15 años 15 años 5,2 años 5,2 años 22,8% 22,8% Escenario Nº 1 (Planta Comercial) Calgary, AB Calgary, AB 4,4 m/s 4,4 m/s tCO 2 /año tCO 2 /año $/kW $/kW 0 $/kWh 0 $/kWh 0 $/ton 0 $/ton 10 años 10 años 42,7 años 42,7 años - 7,1% - 7,1% © Minister of Natural Resources Canada 2001 – 2005.

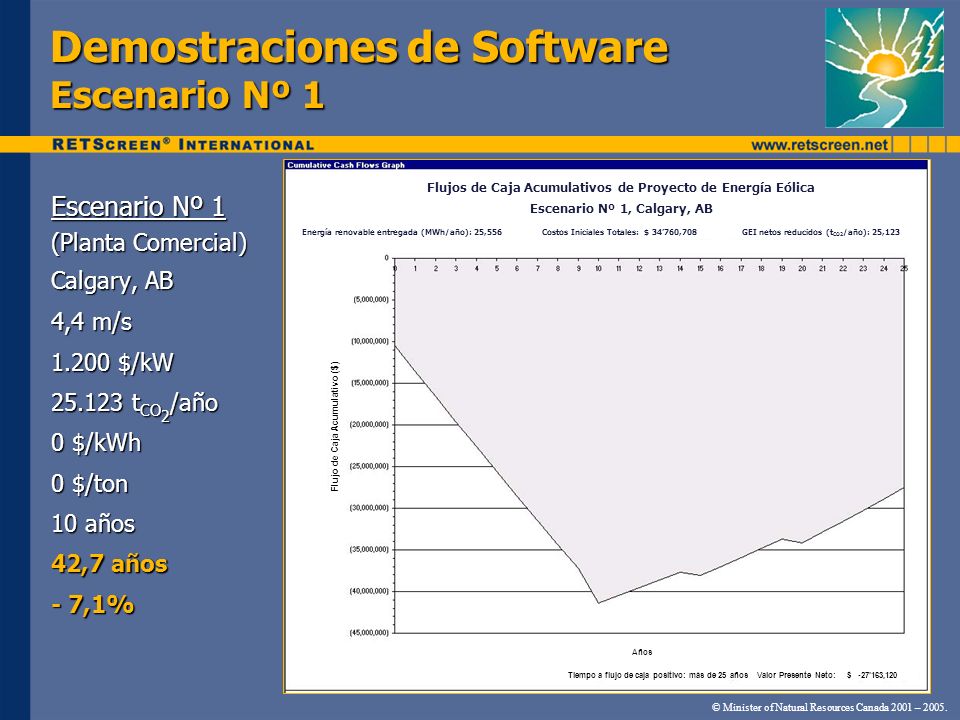

26 Demostraciones de Software Escenario Nº 1 Escenario Nº 1 (Planta Comercial) Calgary, AB 4,4 m/s $/kW t CO 2 /año 0 $/kWh 0 $/ton 10 años 42,7 años - 7,1% © Minister of Natural Resources Canada 2001 – Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 1, Calgary, AB Energía renovable entregada (MWh/año): 25,556 Costos Iniciales Totales: $ 34760,708 GEI netos reducidos (t CO2 /año): 25,123 Años Tiempo a flujo de caja positivo: más de 25 años Valor Presente Neto: $ ,120 Flujo de Caja Acumulativo ($)

27 Demostraciones de Software Velocidad de Viento y Reducción de Emisión GEI Escenario Nº 1a (Planta Ecológica) Pincher Creek, AB Lethbridge 7,0 m/s t CO 2 /año 18,2 años 4,8% © Minister of Natural Resources Canada 2001 – Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 1, Pincher Creek, AB Energía renovable entregada (MWh/año): 64,583 Costos Iniciales Totales: $ 34760,708 GEI netos reducidos (t CO2 /año): 63,486 Flujo de Caja Acumulativo ($) Años TIR: 4,8% Tiempo a flujo de caja positivo: 18.2 años Valor Presente Neto: $ -8842,008

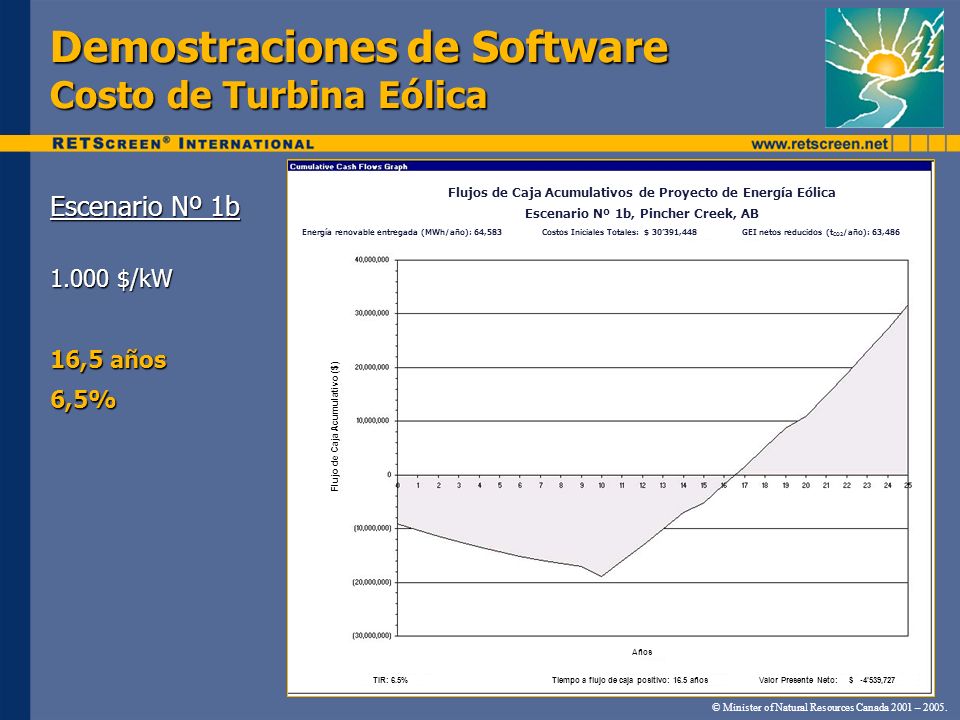

28 Demostraciones de Software Costo de Turbina Eólica Escenario Nº 1b $/kW 16,5 años 6,5% © Minister of Natural Resources Canada 2001 – Flujo de Caja Acumulativo ($) Energía renovable entregada (MWh/año): 64,583 Costos Iniciales Totales: $ 30391,448 GEI netos reducidos (t CO2 /año): 63,486 Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 1b, Pincher Creek, AB Años TIR: 6.5% Tiempo a flujo de caja positivo: 16.5 años Valor Presente Neto: $ -4539,727

29 Demostraciones de Software Crédito de Producción de ER Escenario Nº 1c 0,025 $/kWh 10,1 años 17,7% © Minister of Natural Resources Canada 2001 – Flujo de Caja Acumulativo ($) Energía renovable entregada (MWh/año): 64,583 Costos Iniciales Totales: $ 30391,448 GEI netos reducidos (t CO2 /año): 63,486 Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 1c, Pincher Creek, AB Años TIR: 17.7% Tiempo a flujo de caja positivo: 10.1 años Valor Presente Neto: $ 15446,755

30 Demostraciones de Software Crédito por Emisiones GEI Escenario Nº 1d 5 $/ton 7,5 años 20,1% © Minister of Natural Resources Canada 2001 – Flujo de Caja Acumulativo ($) Energía renovable entregada (MWh/año): 64,583 Costos Iniciales Totales: $ 30391,448 GEI netos reducidos (t CO2 /año): 63,486 Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 1d, Pincher Creek, AB Años TIR: 20.1% Tiempo a flujo de caja positivo: 7.5 años Valor Presente Neto: $ 19376,202

31 Demostración de Software Plazo de la Deuda Escenario Nº 2 15 años 5,2 años 22,8% © Minister of Natural Resources Canada 2001 – Flujo de Caja Acumulativo ($) Energía renovable entregada (MWh/año): 64,583 Costos Iniciales Totales: $ 30391,448 GEI netos reducidos (t CO2 /año): 63,486 Flujos de Caja Acumulativos de Proyecto de Energía Eólica Escenario Nº 2, Pincher Creek, AB Años TIR: 22,8% Tiempo a flujo de caja positivo: 5.2 años Valor Presente Neto: $ 19534,24

32 ¿Preguntas? © Minister of Natural Resources Canada 2001 – 2005.
