Calentadores Solares de Agua

Presentación del tema: "Calentadores Solares de Agua"— Transcripción de la presentación:

1 Calentadores Solares de Agua
Coordinación de Vivienda Sustentable

2 1. ANTECEDENTES 2 2

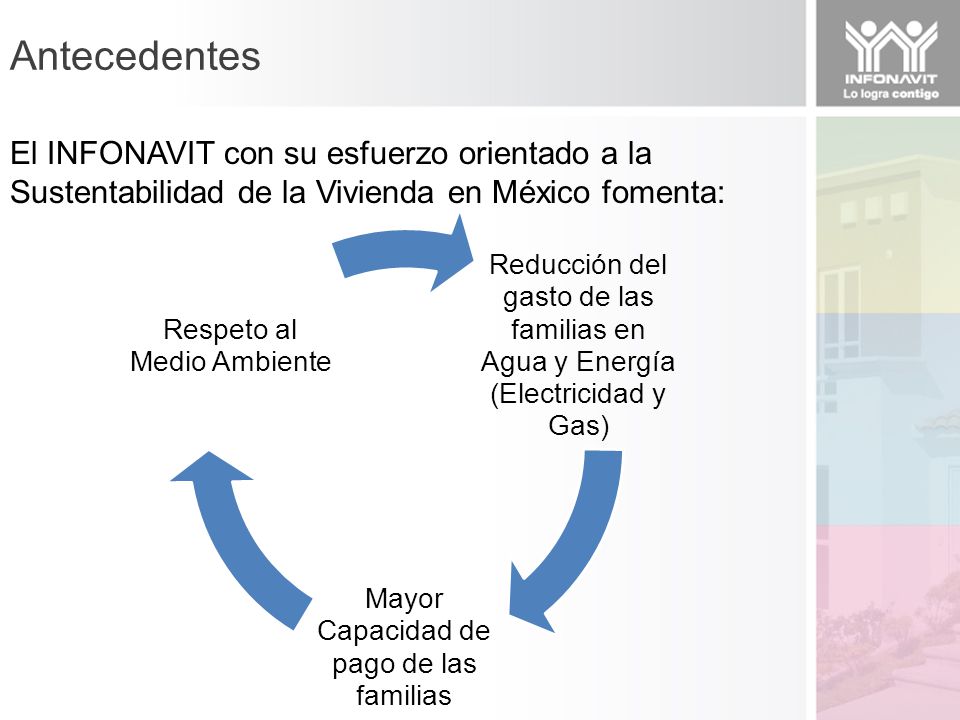

3 Antecedentes El INFONAVIT con su esfuerzo orientado a la Sustentabilidad de la Vivienda en México fomenta: Reducción del gasto de las familias en Agua y Energía (Electricidad y Gas) Mayor Capacidad de pago de las familias Respeto al Medio Ambiente

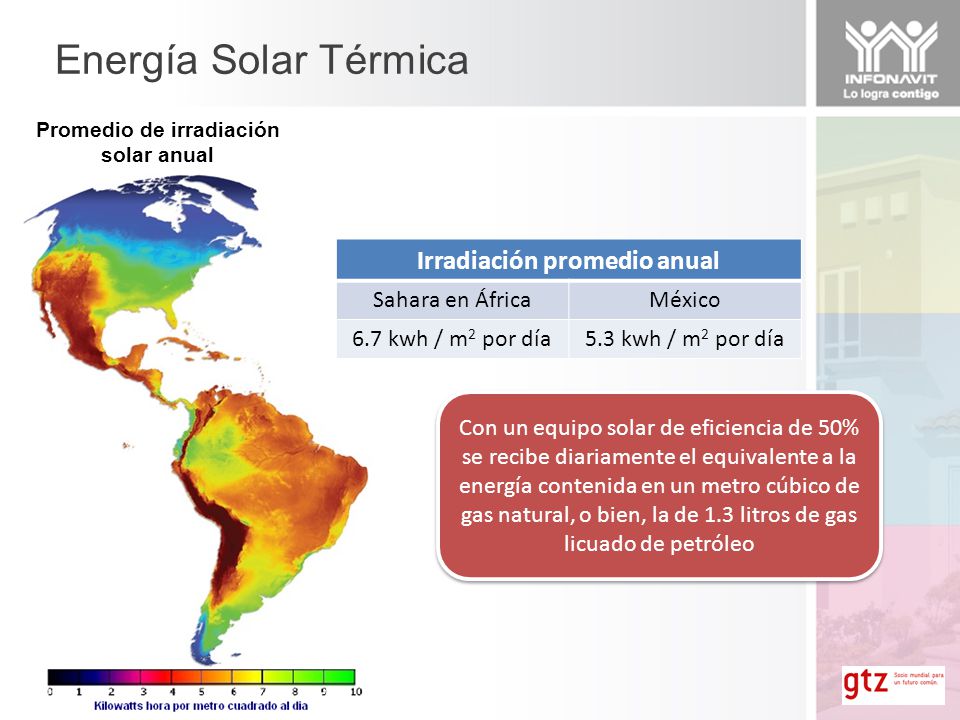

4 Promedio de irradiación solar anual Irradiación promedio anual
Energía Solar Térmica Promedio de irradiación solar anual Irradiación promedio anual Sahara en África México 6.7 kwh / m2 por día 5.3 kwh / m2 por día Con un equipo solar de eficiencia de 50% se recibe diariamente el equivalente a la energía contenida en un metro cúbico de gas natural, o bien, la de 1.3 litros de gas licuado de petróleo

5 2. OBJETIVO DE LA EVALUACIÓN 5

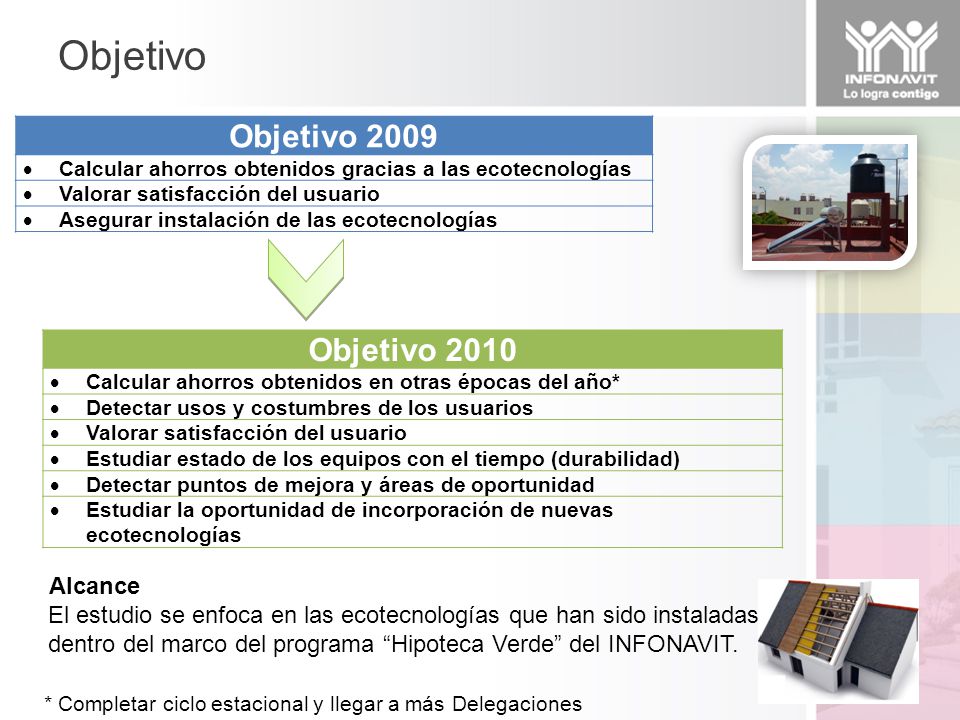

6 Objetivo Objetivo 2009 Objetivo 2010 Alcance
Calcular ahorros obtenidos gracias a las ecotecnologías Valorar satisfacción del usuario Asegurar instalación de las ecotecnologías Objetivo 2010 Calcular ahorros obtenidos en otras épocas del año* Detectar usos y costumbres de los usuarios Valorar satisfacción del usuario Estudiar estado de los equipos con el tiempo (durabilidad) Detectar puntos de mejora y áreas de oportunidad Estudiar la oportunidad de incorporación de nuevas ecotecnologías Alcance El estudio se enfoca en las ecotecnologías que han sido instaladas dentro del marco del programa “Hipoteca Verde” del INFONAVIT. * Completar ciclo estacional y llegar a más Delegaciones

7 3. METODOLOGÍA DE ESTUDIO
7 7

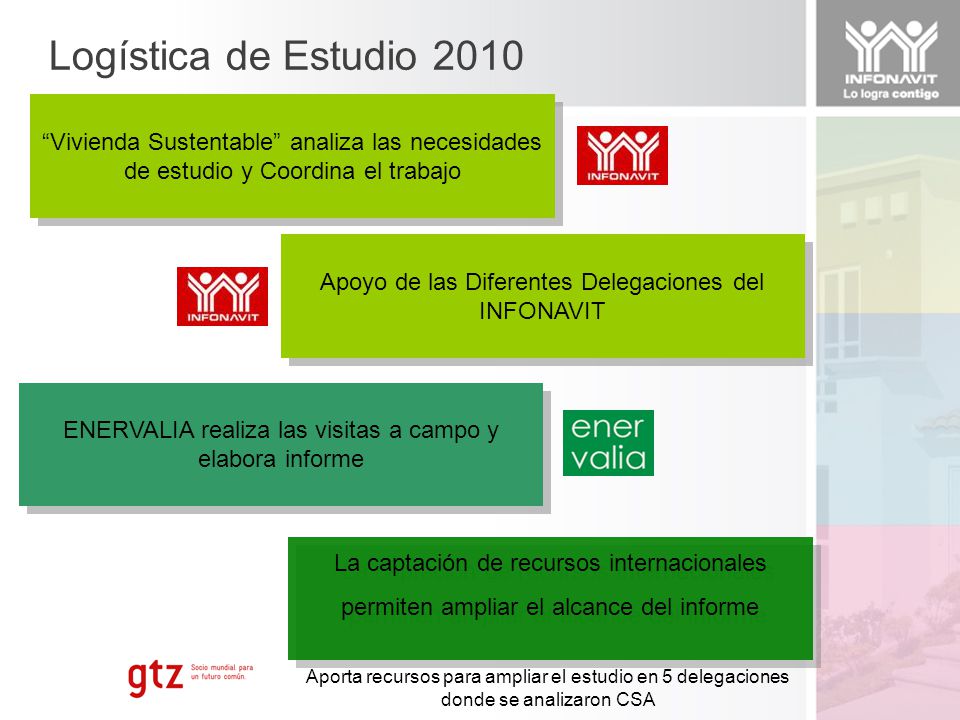

8 Logística de Estudio 2010 “Vivienda Sustentable” analiza las necesidades de estudio y Coordina el trabajo Apoyo de las Diferentes Delegaciones del INFONAVIT ENERVALIA realiza las visitas a campo y elabora informe La captación de recursos internacionales permiten ampliar el alcance del informe Aporta recursos para ampliar el estudio en 5 delegaciones donde se analizaron CSA

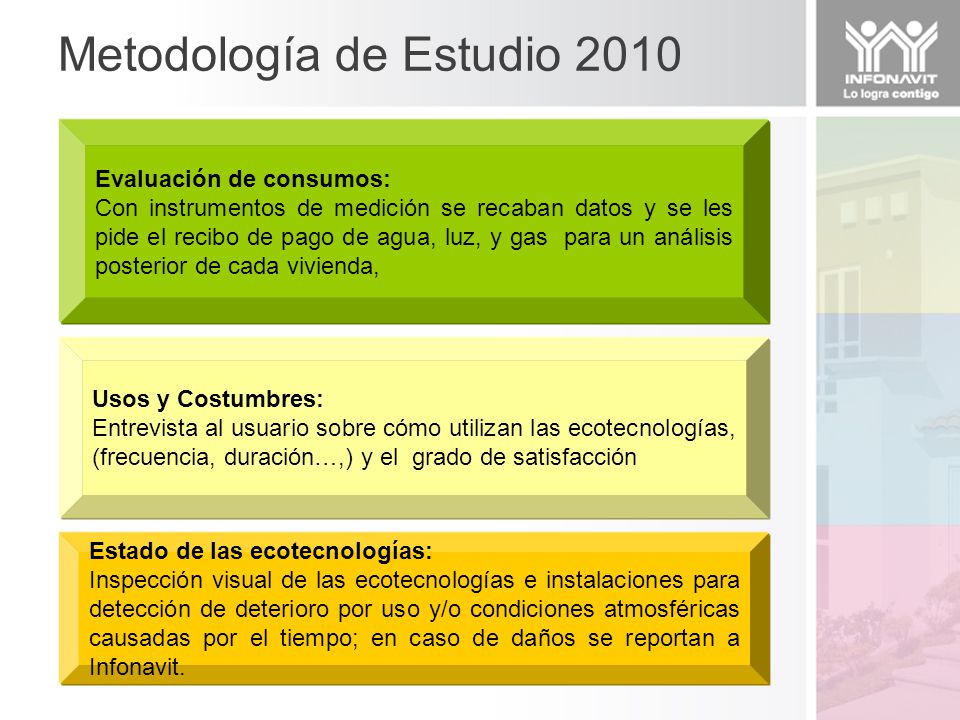

9 Metodología de Estudio 2010
Evaluación de consumos: Con instrumentos de medición se recaban datos y se les pide el recibo de pago de agua, luz, y gas para un análisis posterior de cada vivienda, Usos y Costumbres: Entrevista al usuario sobre cómo utilizan las ecotecnologías, (frecuencia, duración…,) y el grado de satisfacción Estado de las ecotecnologías: Inspección visual de las ecotecnologías e instalaciones para detección de deterioro por uso y/o condiciones atmosféricas causadas por el tiempo; en caso de daños se reportan a Infonavit.

10 Metodología de Estudio 2010
Fase 1:Selección de la muestra 10

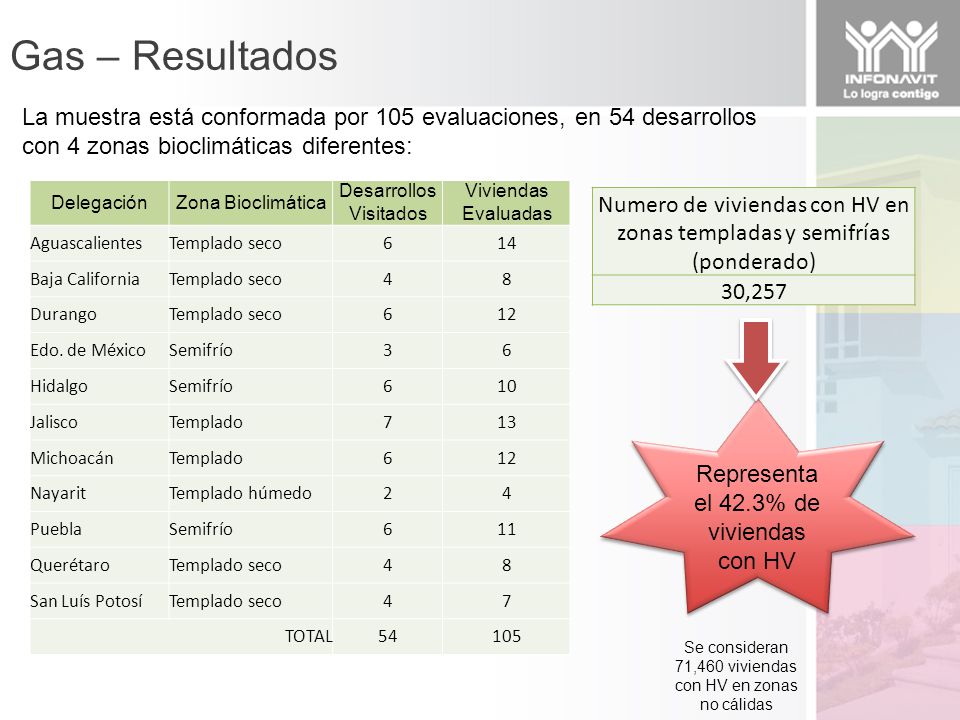

11 Gas – Resultados La muestra está conformada por 105 evaluaciones, en 54 desarrollos con 4 zonas bioclimáticas diferentes: Delegación Zona Bioclimática Desarrollos Visitados Viviendas Evaluadas Aguascalientes Templado seco 6 14 Baja California 4 8 Durango 12 Edo. de México Semifrío 3 Hidalgo 10 Jalisco Templado 7 13 Michoacán Nayarit Templado húmedo 2 Puebla 11 Querétaro San Luís Potosí TOTAL 54 105 Numero de viviendas con HV en zonas templadas y semifrías (ponderado) 30,257 Representa el 42.3% de viviendas con HV Se consideran 71,460 viviendas con HV en zonas no cálidas

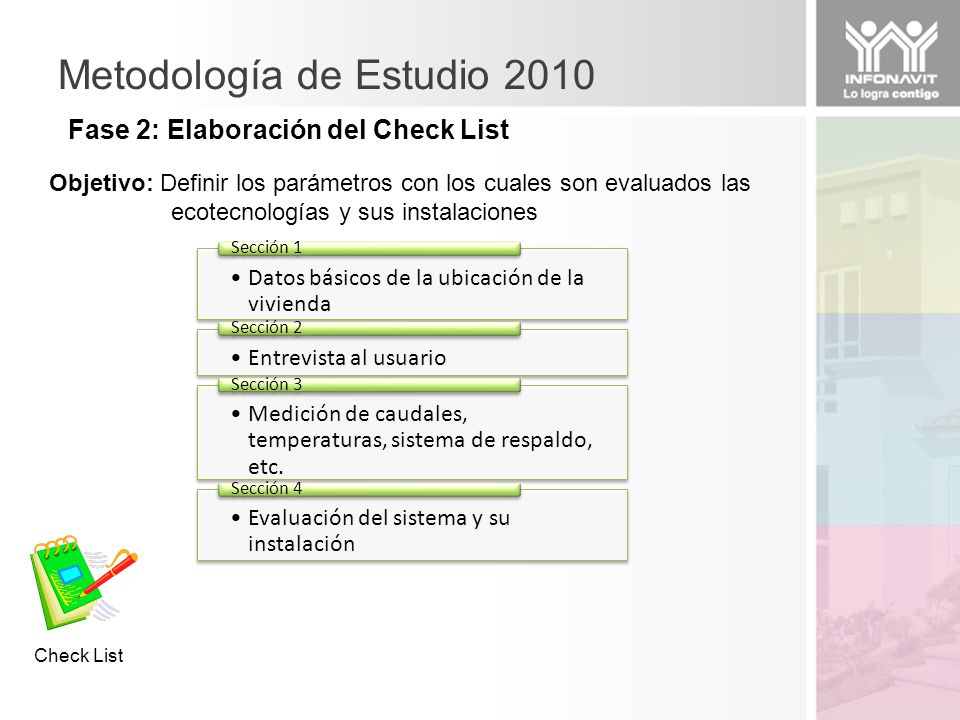

12 Metodología de Estudio 2010 Fase 2: Elaboración del Check List
Objetivo: Definir los parámetros con los cuales son evaluados las ecotecnologías y sus instalaciones Datos básicos de la ubicación de la vivienda Sección 1 Entrevista al usuario Sección 2 Medición de caudales, temperaturas, sistema de respaldo, etc. Sección 3 Evaluación del sistema y su instalación Sección 4 Check List

13 4. RESULTADOS 13 13

14 Resultados GAS – Calentadores Solares y de Paso
ELECTRICIDAD – Focos Ahorradores, Aislamientos Térmicos, Refrigeradores AGUA – Llaves ahorradoras, Regaderas con Obturador, WC ecológico, Consumo de Agua Potable

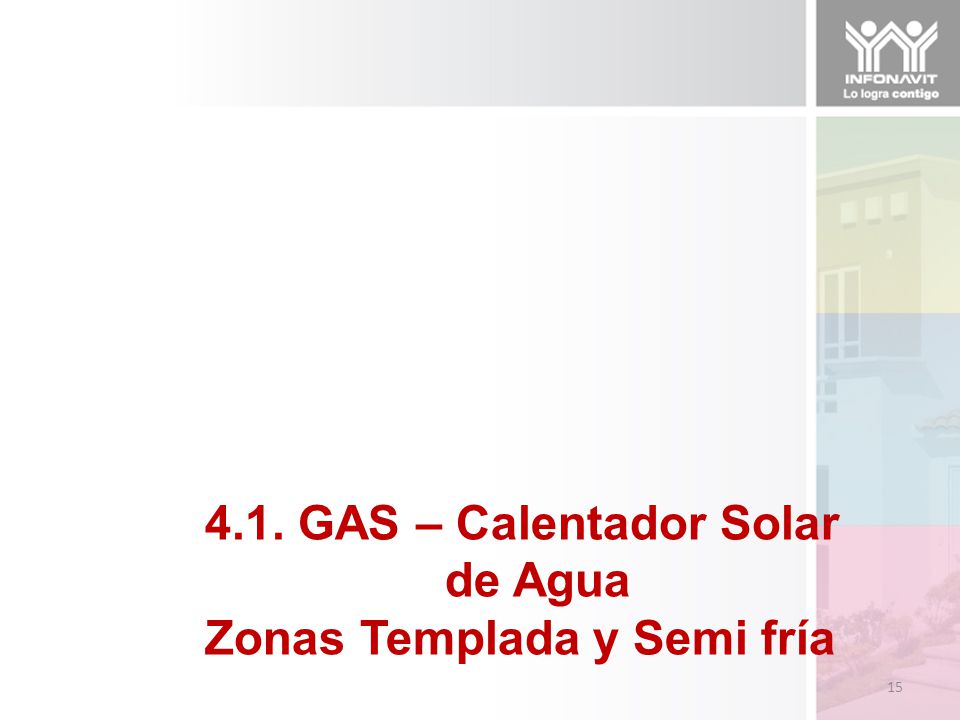

15 Zonas Templada y Semi fría
4.1. GAS – Calentador Solar de Agua Zonas Templada y Semi fría 15 15

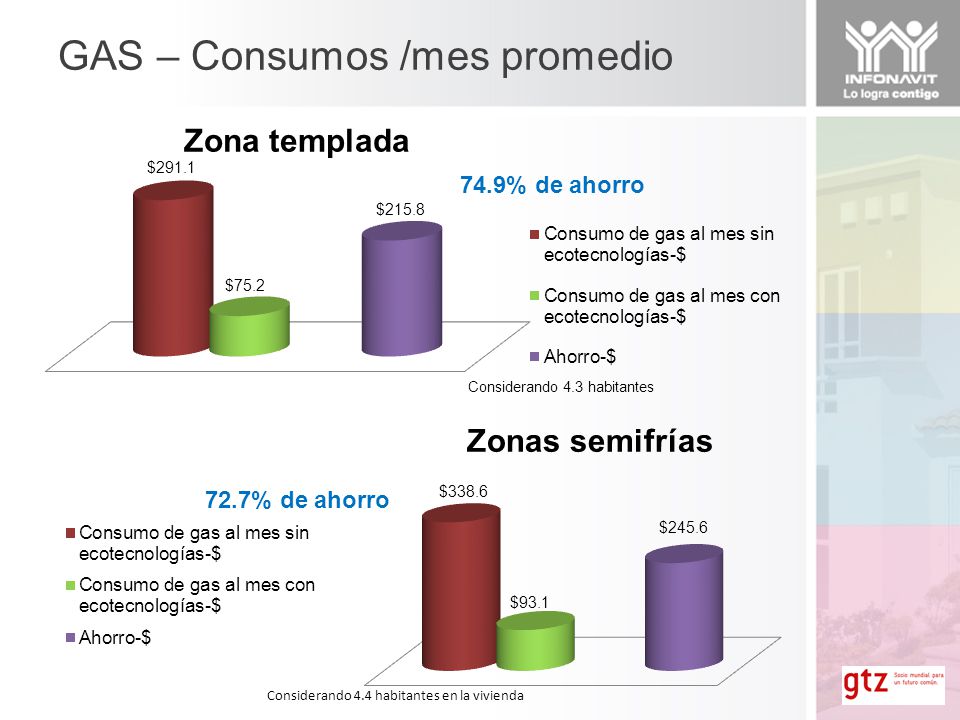

16 GAS – Consumos /mes promedio
74.9% de ahorro 72.7% de ahorro

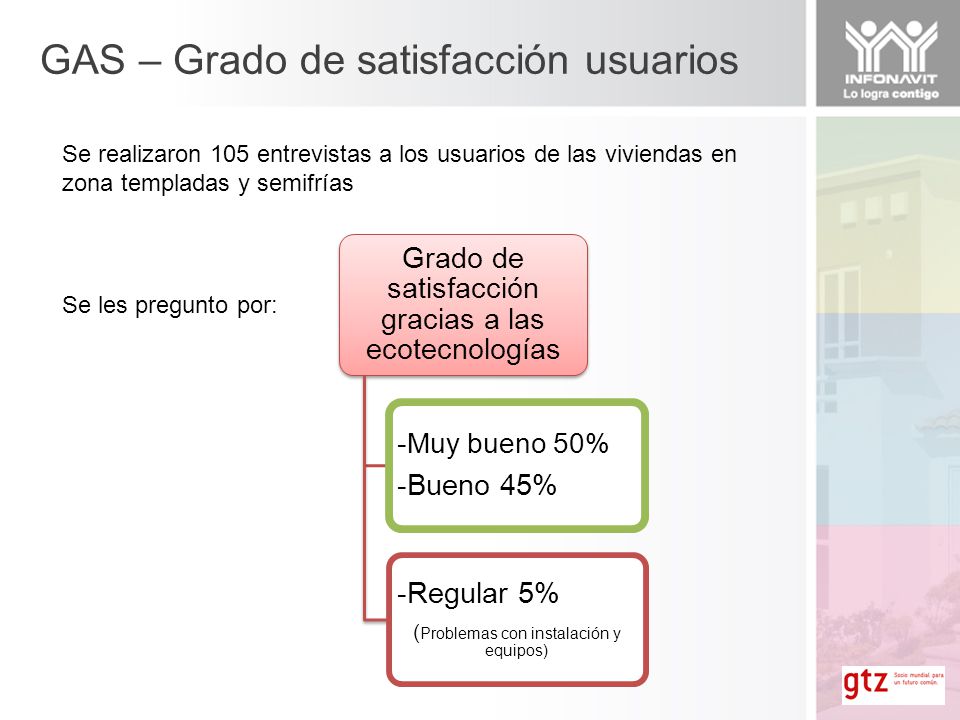

17 GAS – Grado de satisfacción usuarios
Se realizaron 105 entrevistas a los usuarios de las viviendas en zona templadas y semifrías Grado de satisfacción gracias a las ecotecnologías -Muy bueno 50% -Bueno 45% -Regular 5% (Problemas con instalación y equipos) Se les pregunto por:

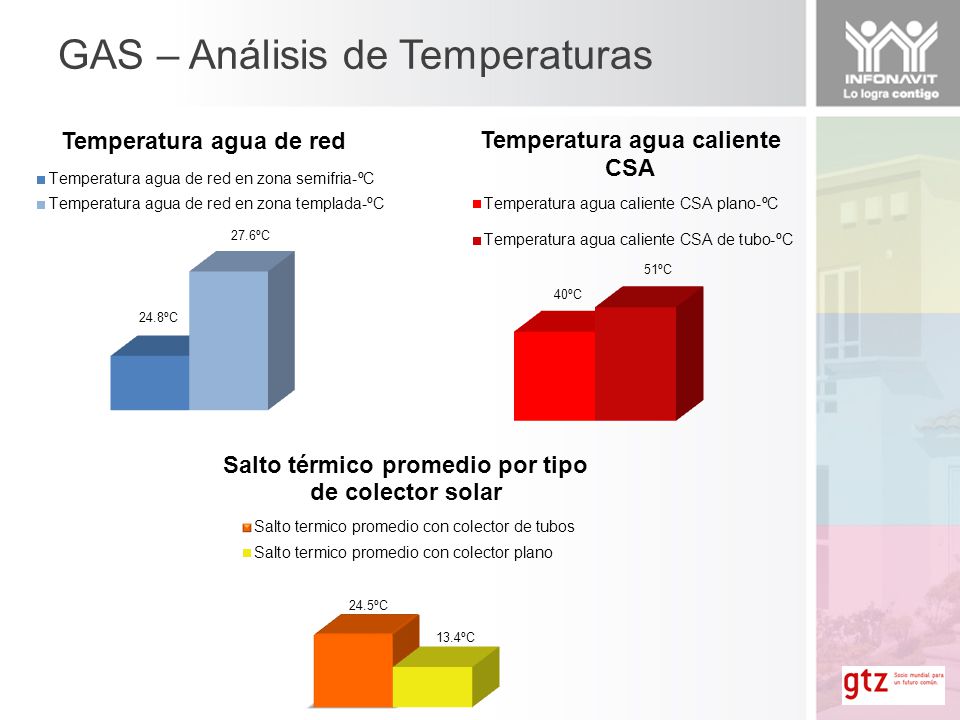

18 GAS – Análisis de Temperaturas

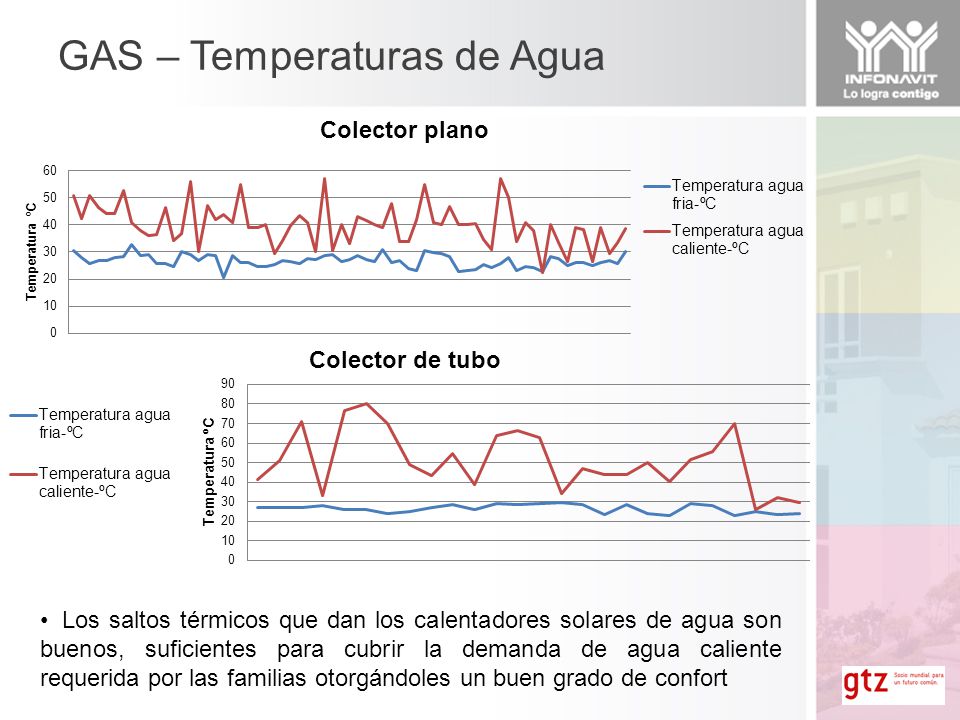

19 GAS – Temperaturas de Agua
Los saltos térmicos que dan los calentadores solares de agua son buenos, suficientes para cubrir la demanda de agua caliente requerida por las familias otorgándoles un buen grado de confort

20 GAS – Equipos

21 Gas – Equipos durabilidad
Los problemas encontrados en los colectores solares planos, han sido producidos por una mala instalación o bien por falta de uso (vivienda vacía, falta de suministro de agua principalmente) Los tubos rotos de los Colectores Solares de Tubo, son producto de Vandalismo, Choques Térmicos o bien descuidos durante la Obra

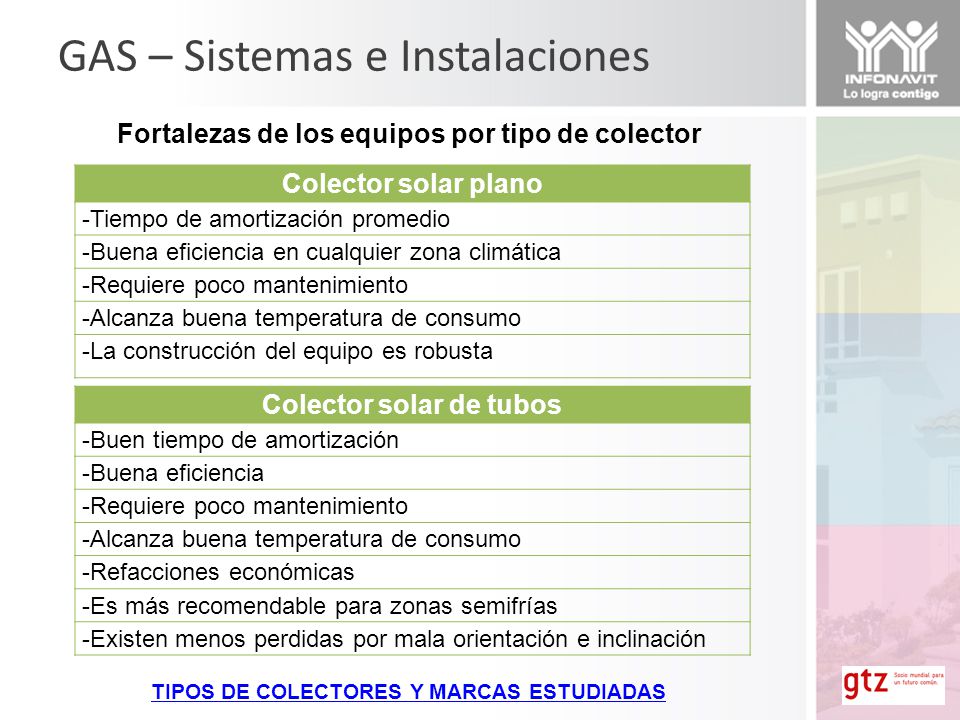

22 GAS – Sistemas e Instalaciones
Fortalezas de los equipos por tipo de colector Colector solar plano -Tiempo de amortización promedio -Buena eficiencia en cualquier zona climática -Requiere poco mantenimiento -Alcanza buena temperatura de consumo -La construcción del equipo es robusta Colector solar de tubos -Buen tiempo de amortización -Buena eficiencia -Requiere poco mantenimiento -Alcanza buena temperatura de consumo -Refacciones económicas -Es más recomendable para zonas semifrías -Existen menos perdidas por mala orientación e inclinación TIPOS DE COLECTORES Y MARCAS ESTUDIADAS

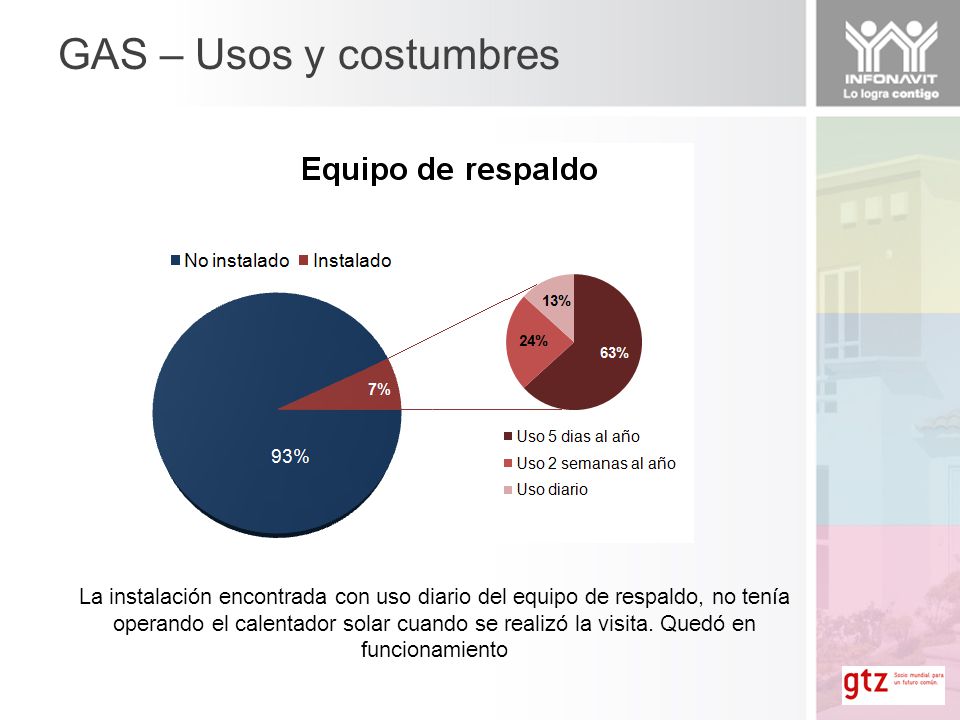

23 GAS – Usos y costumbres La instalación encontrada con uso diario del equipo de respaldo, no tenía operando el calentador solar cuando se realizó la visita. Quedó en funcionamiento

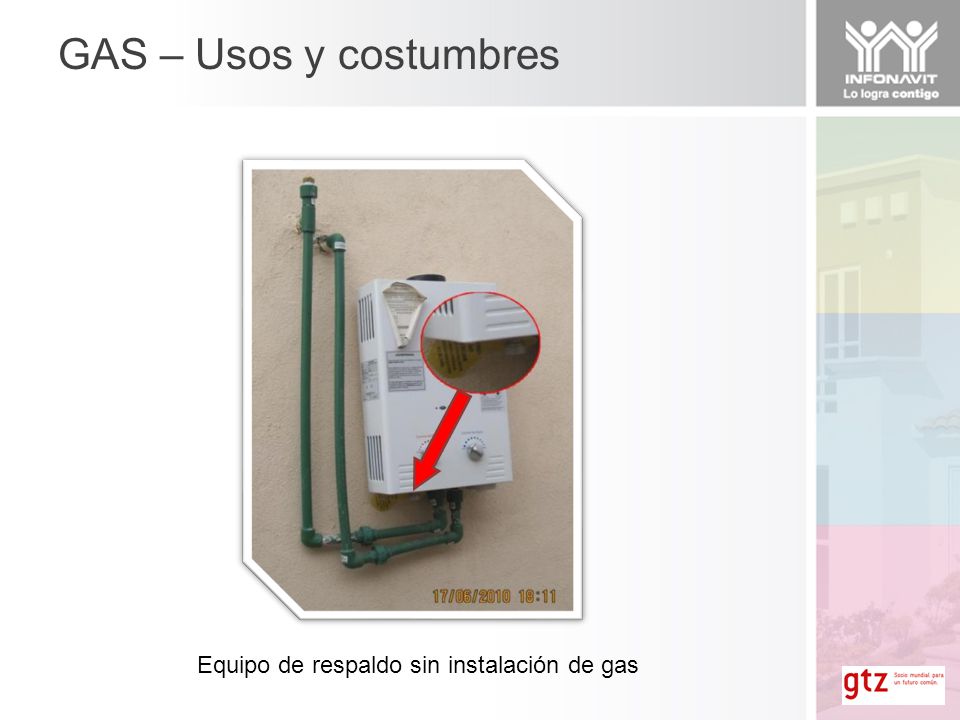

24 GAS – Usos y costumbres Equipo de respaldo sin instalación de gas

25 GAS – Sistemas Se considera una buena instalación si: el tiempo que tarda en salir el agua caliente de la regadera es menor a 30 segundos Existen tiempos de desperdicio de agua superiores a los 4 minutos, lo que en promedio representa 20 litros de agua

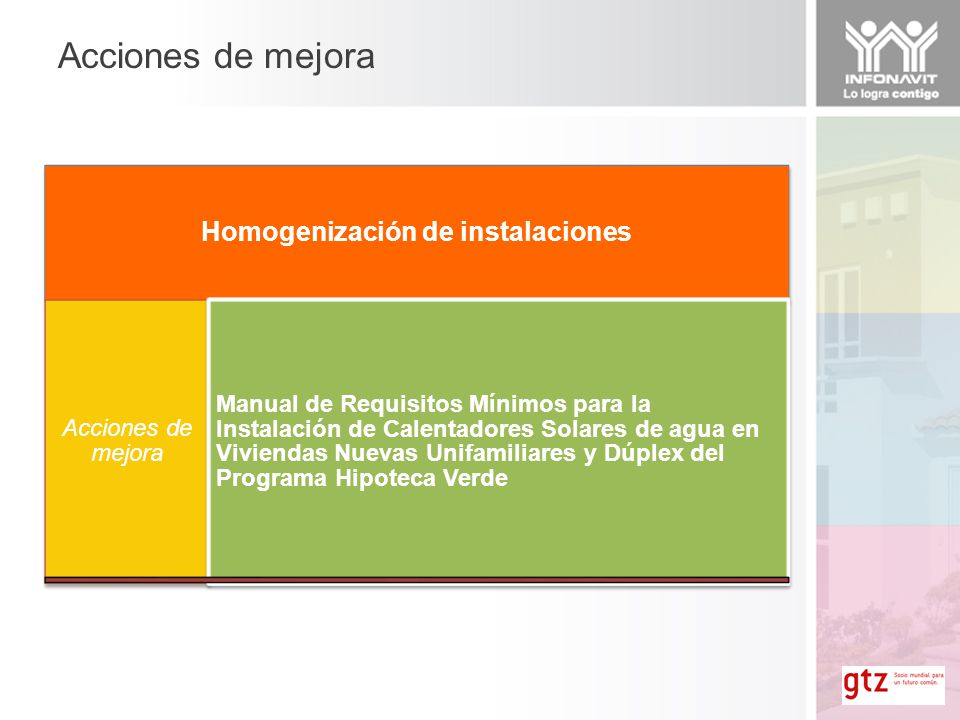

26 Homogenización de instalaciones
Acciones de mejora Homogenización de instalaciones Acciones de mejora Manual de Requisitos Mínimos para la Instalación de Calentadores Solares de agua en Viviendas Nuevas Unifamiliares y Dúplex del Programa Hipoteca Verde

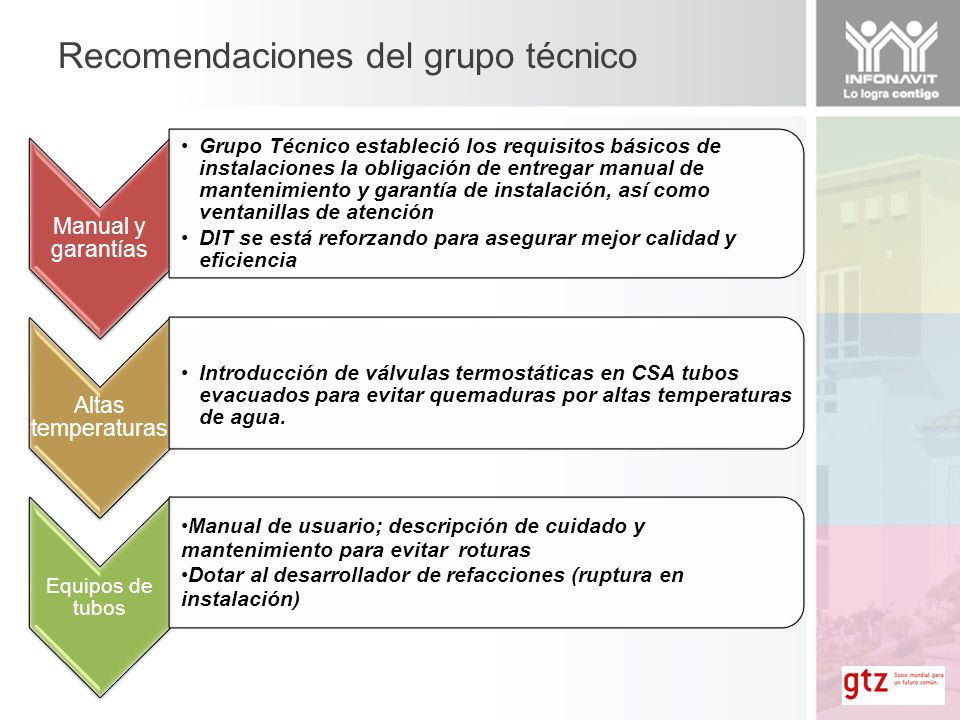

27 Recomendaciones del grupo técnico
Manual y garantías Grupo Técnico estableció los requisitos básicos de instalaciones la obligación de entregar manual de mantenimiento y garantía de instalación, así como ventanillas de atención DIT se está reforzando para asegurar mejor calidad y eficiencia Altas temperaturas Introducción de válvulas termostáticas en CSA tubos evacuados para evitar quemaduras por altas temperaturas de agua. Equipos de tubos Manual de usuario; descripción de cuidado y mantenimiento para evitar roturas Dotar al desarrollador de refacciones (ruptura en instalación)

28 Recomendaciones del grupo técnico
Falta de suministro de agua Deformaciones en los equipos Cubrir colectores solares cuando el equipo se quede sin agua o en desuso Mantenimiento Acceso a los equipos Crear fáciles accesos a los equipos Bajas temperaturas Daños en los equipos por congelamiento Introducción de válvula anticongelante

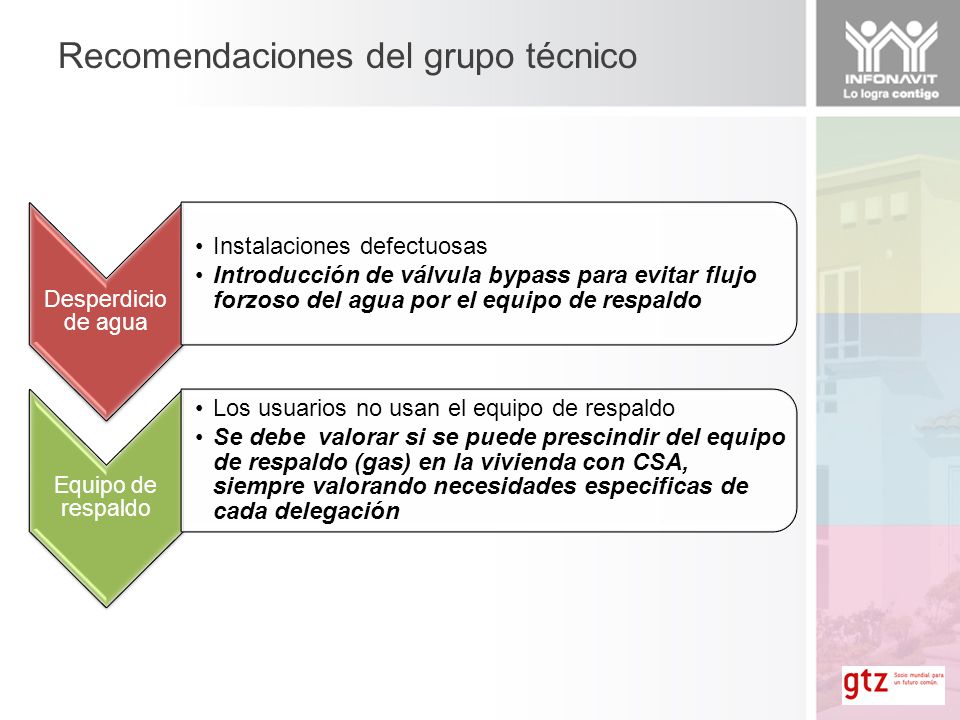

29 Recomendaciones del grupo técnico
Desperdicio de agua Instalaciones defectuosas Introducción de válvula bypass para evitar flujo forzoso del agua por el equipo de respaldo Equipo de respaldo Los usuarios no usan el equipo de respaldo Se debe valorar si se puede prescindir del equipo de respaldo (gas) en la vivienda con CSA, siempre valorando necesidades especificas de cada delegación

30 1 Elección del Calentador Solar
Elementos de la Instalación del Calentador Solar Defectos que se repiten en las Instalaciones

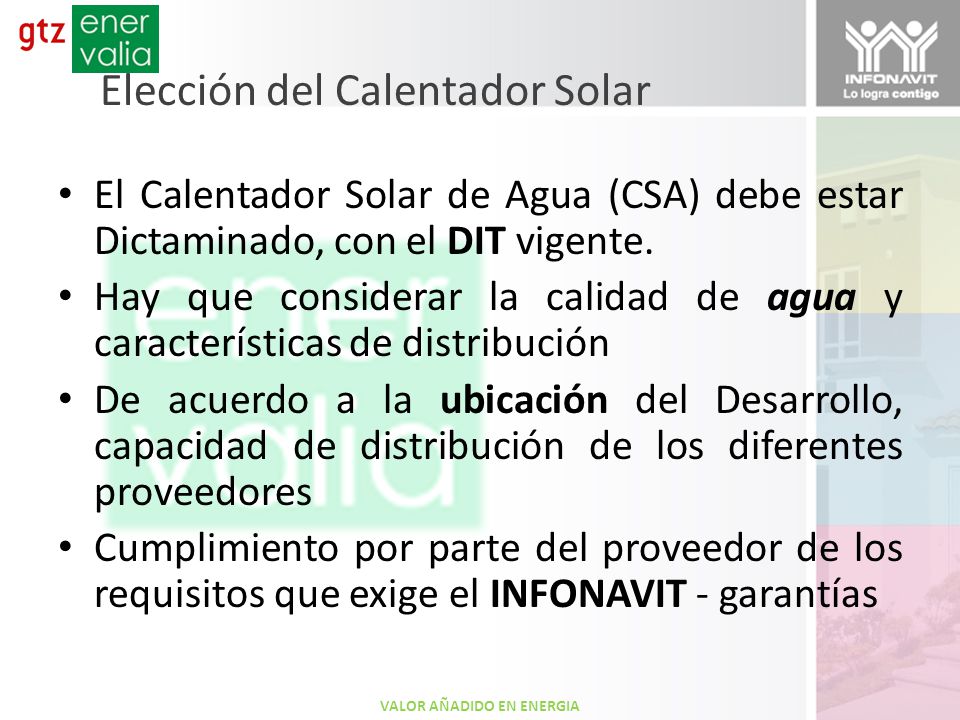

31 Elección del Calentador Solar
El Calentador Solar de Agua (CSA) debe estar Dictaminado, con el DIT vigente. Hay que considerar la calidad de agua y características de distribución De acuerdo a la ubicación del Desarrollo, capacidad de distribución de los diferentes proveedores Cumplimiento por parte del proveedor de los requisitos que exige el INFONAVIT - garantías

32 2 Elementos de la Instalación del Calentador Solar
Elección del Calentador Solar Elementos de la Instalación del Calentador Solar Defectos que se repiten en las Instalaciones

33 Instalación del CSA Interconexión de componentes y accesorios
De acuerdo al manual de Instalación Orientación Inclinación Sombras Altura del tinaco Presión de Operación Condiciones del Sistema Se encuentra en buen estado, sin golpes, fugas, contaminantes

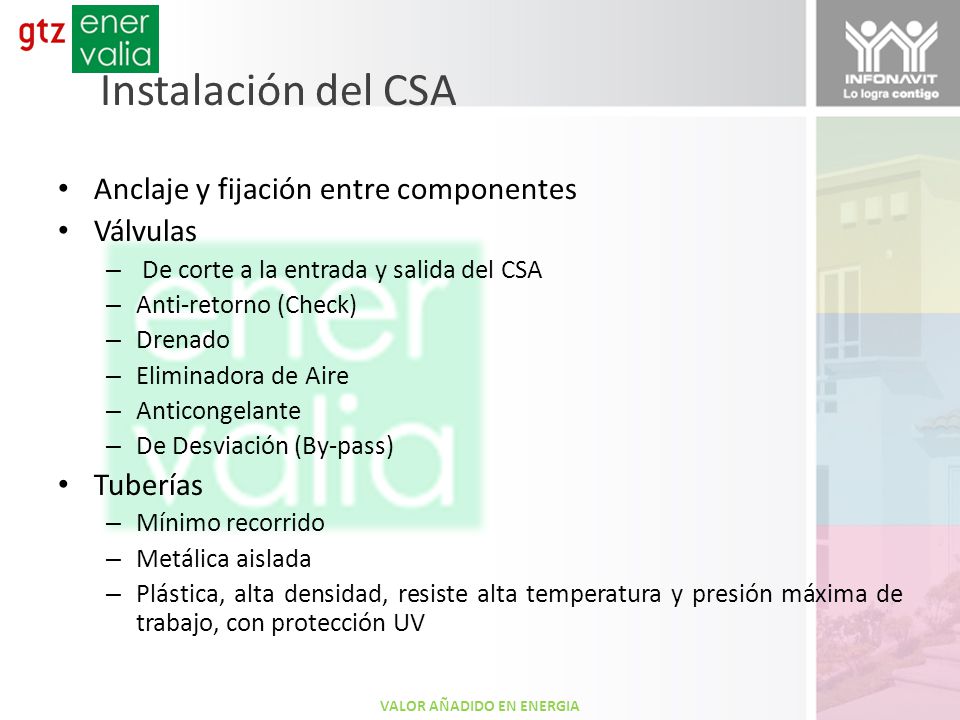

34 Instalación del CSA Anclaje y fijación entre componentes Válvulas
De corte a la entrada y salida del CSA Anti-retorno (Check) Drenado Eliminadora de Aire Anticongelante De Desviación (By-pass) Tuberías Mínimo recorrido Metálica aislada Plástica, alta densidad, resiste alta temperatura y presión máxima de trabajo, con protección UV

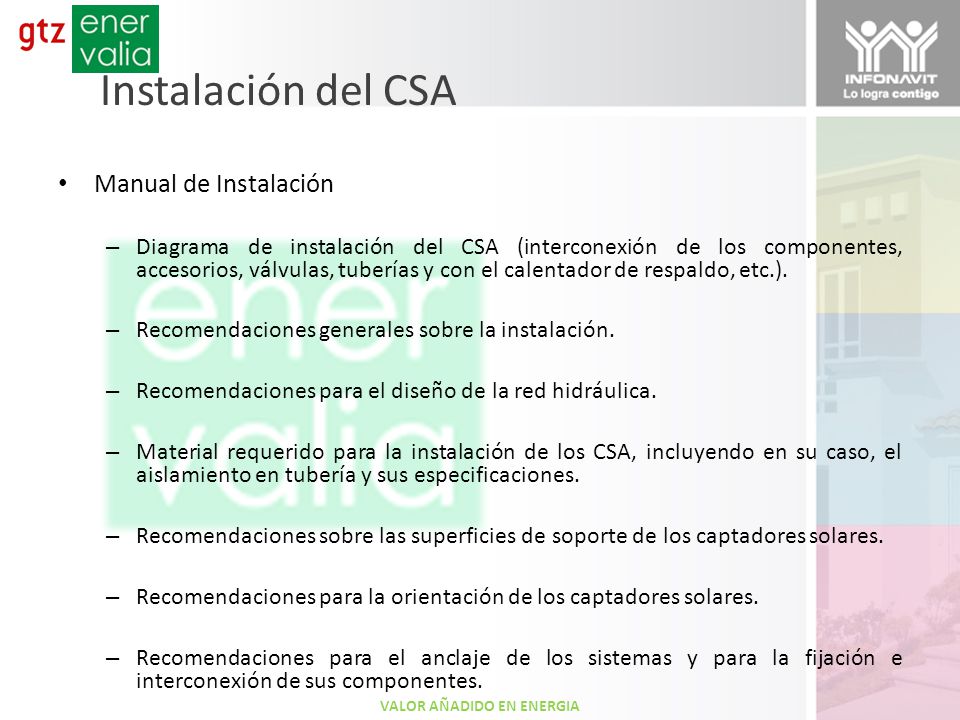

35 Instalación del CSA Manual de Instalación
Diagrama de instalación del CSA (interconexión de los componentes, accesorios, válvulas, tuberías y con el calentador de respaldo, etc.). Recomendaciones generales sobre la instalación. Recomendaciones para el diseño de la red hidráulica. Material requerido para la instalación de los CSA, incluyendo en su caso, el aislamiento en tubería y sus especificaciones. Recomendaciones sobre las superficies de soporte de los captadores solares. Recomendaciones para la orientación de los captadores solares. Recomendaciones para el anclaje de los sistemas y para la fijación e interconexión de sus componentes.

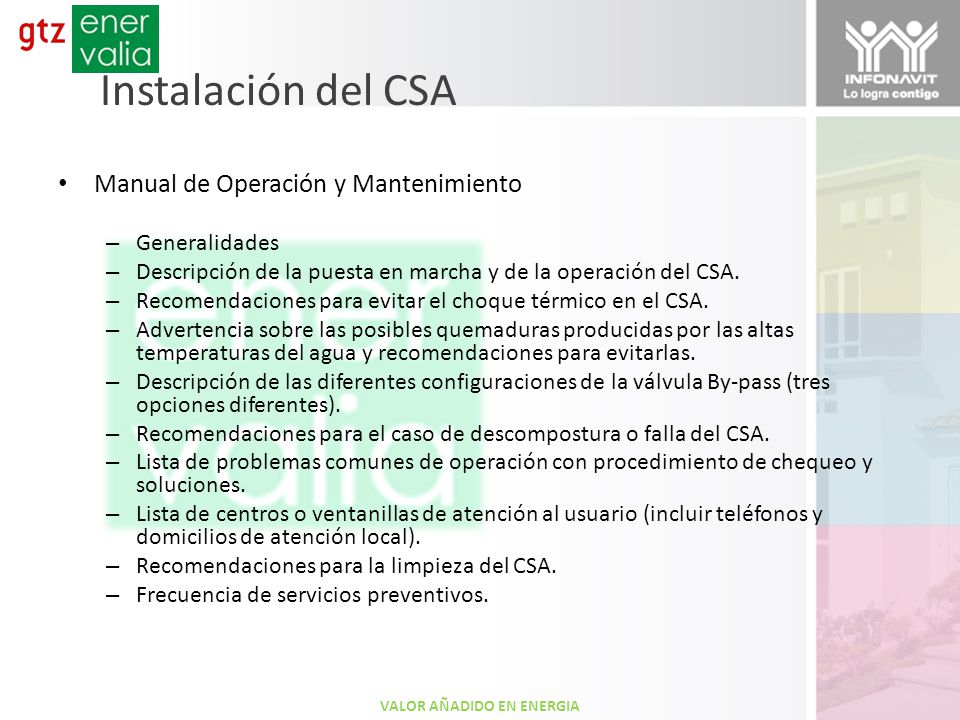

36 Instalación del CSA Manual de Operación y Mantenimiento Generalidades
Descripción de la puesta en marcha y de la operación del CSA. Recomendaciones para evitar el choque térmico en el CSA. Advertencia sobre las posibles quemaduras producidas por las altas temperaturas del agua y recomendaciones para evitarlas. Descripción de las diferentes configuraciones de la válvula By-pass (tres opciones diferentes). Recomendaciones para el caso de descompostura o falla del CSA. Lista de problemas comunes de operación con procedimiento de chequeo y soluciones. Lista de centros o ventanillas de atención al usuario (incluir teléfonos y domicilios de atención local). Recomendaciones para la limpieza del CSA. Frecuencia de servicios preventivos.

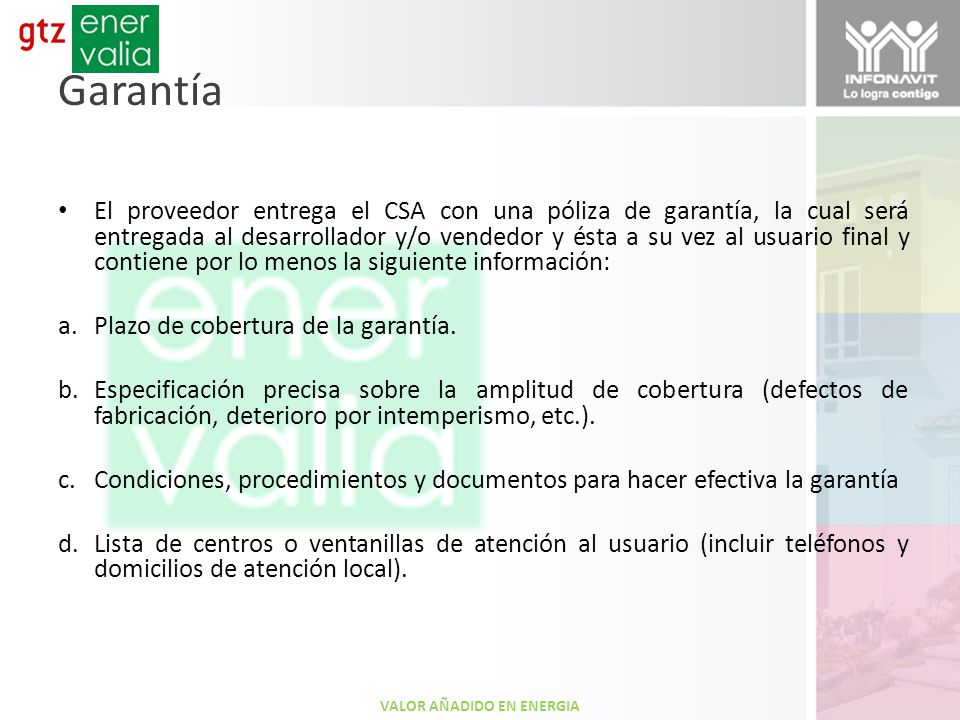

37 Garantía El proveedor entrega el CSA con una póliza de garantía, la cual será entregada al desarrollador y/o vendedor y ésta a su vez al usuario final y contiene por lo menos la siguiente información: a. Plazo de cobertura de la garantía. b. Especificación precisa sobre la amplitud de cobertura (defectos de fabricación, deterioro por intemperismo, etc.). c. Condiciones, procedimientos y documentos para hacer efectiva la garantía d. Lista de centros o ventanillas de atención al usuario (incluir teléfonos y domicilios de atención local).

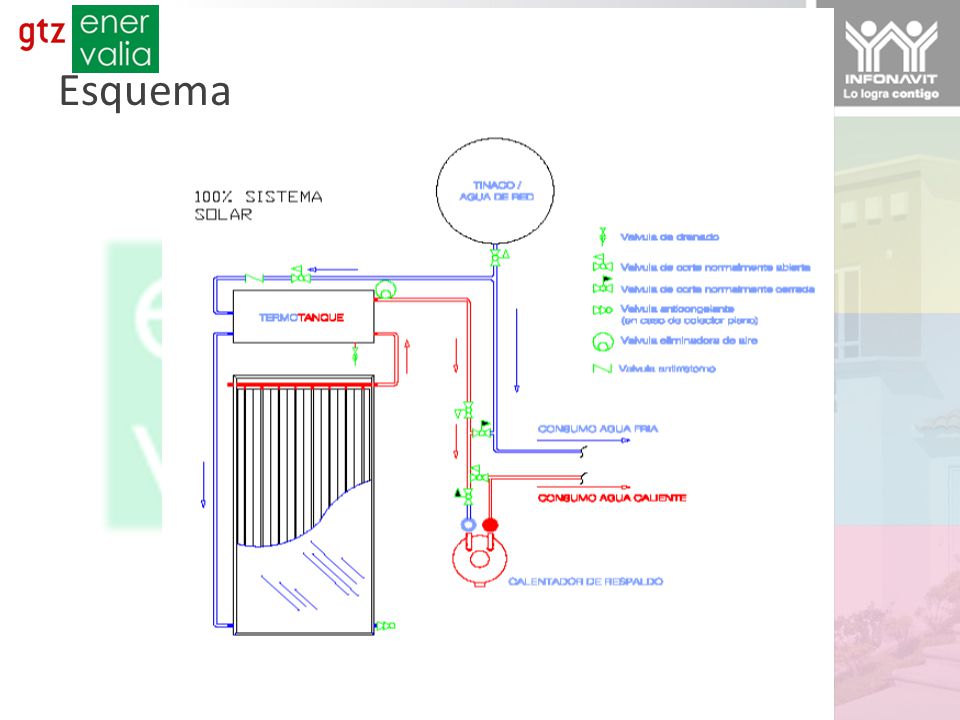

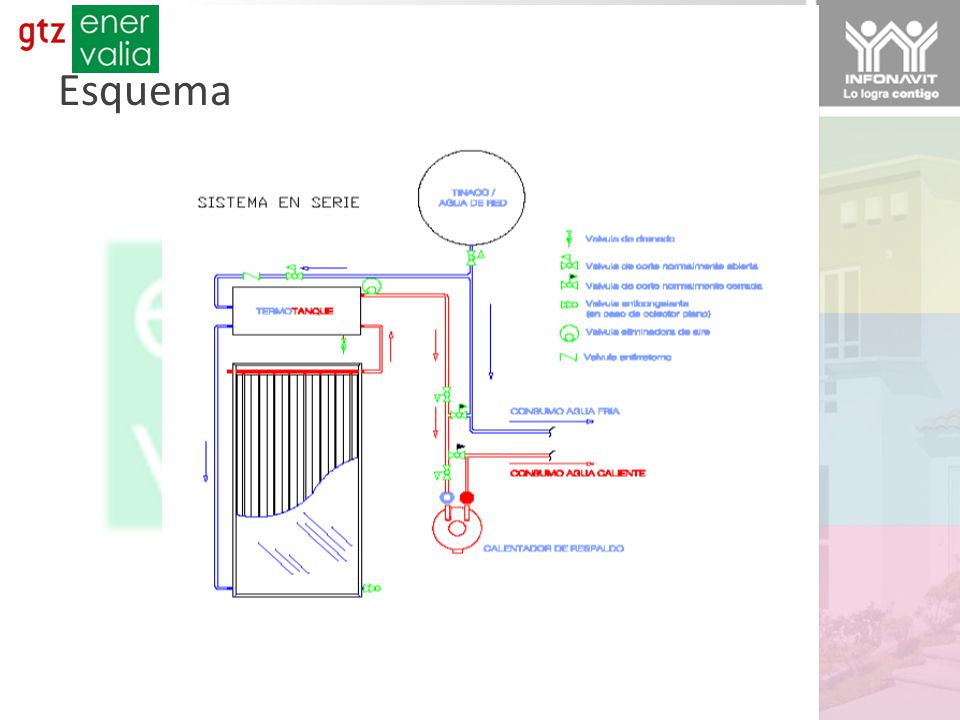

38 Esquema

39 Esquema

40 Esquema

41 3 Defectos que se repiten en las Instalaciones
Elección del Calentador Solar Elementos de la Instalación del Calentador Solar 3 Defectos que se repiten en las Instalaciones

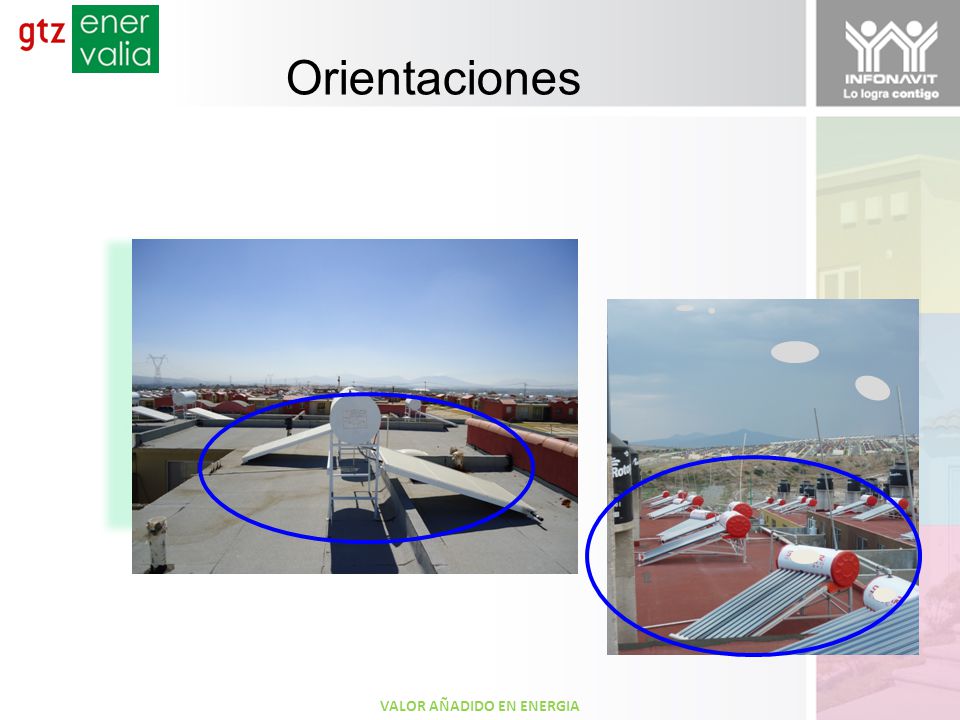

42 Orientaciones Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 42 42 42 42

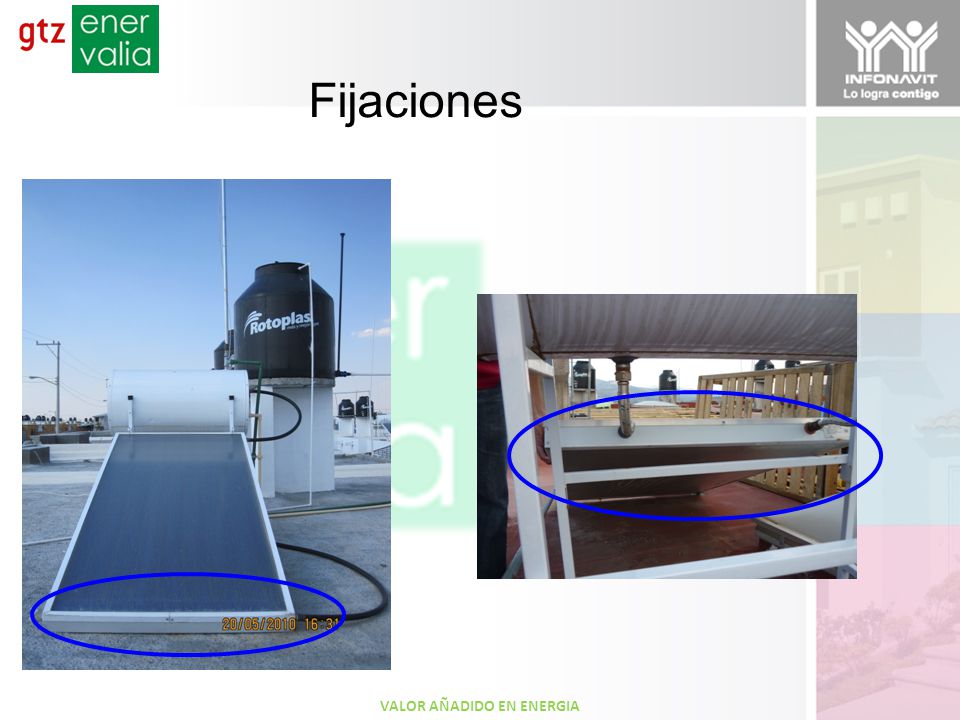

43 Fijaciones Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 43 43 43 43

44 Inclinación Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 44 44 44 44

45 Sombras Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 45 45 45 45

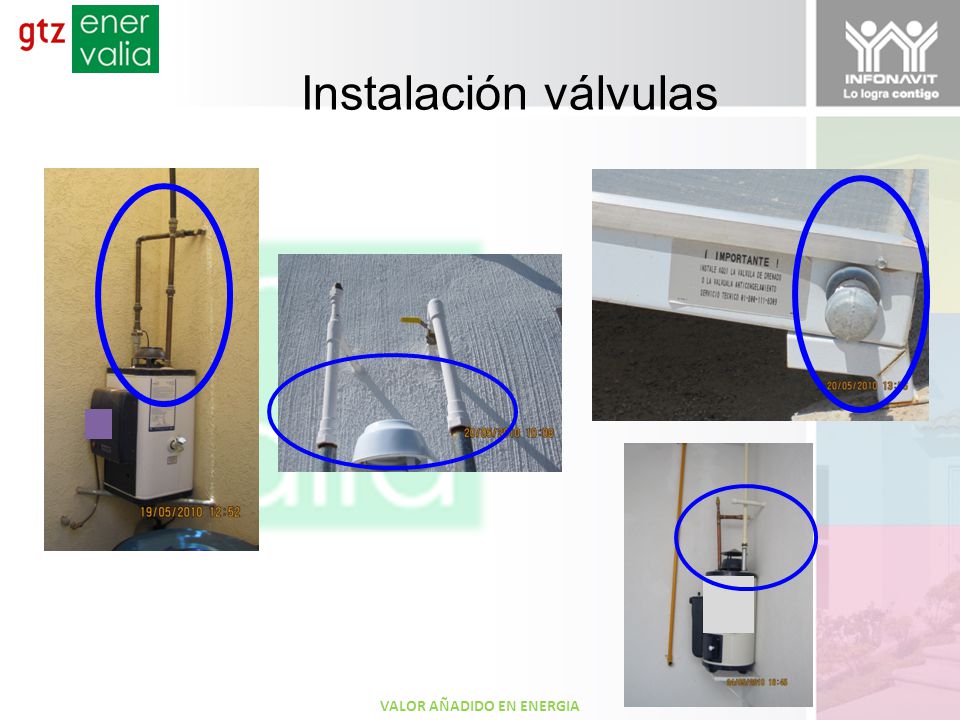

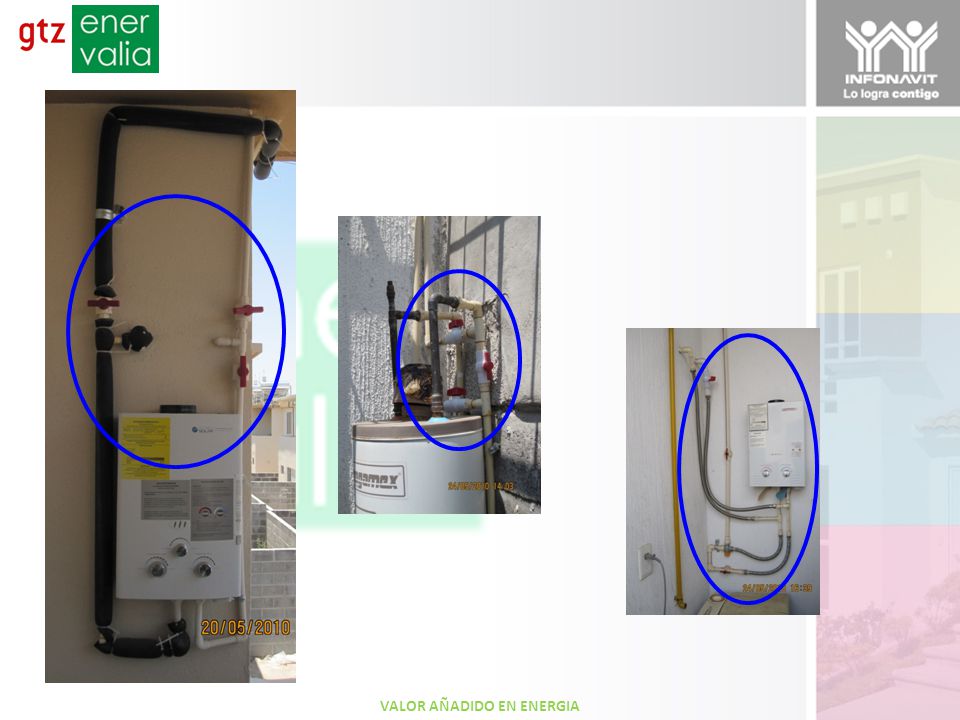

46 Instalación válvulas Pero antes de entra en los detalles: Quién es la GTZ? La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 46 46 46 46

47 Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 47 47 47 47

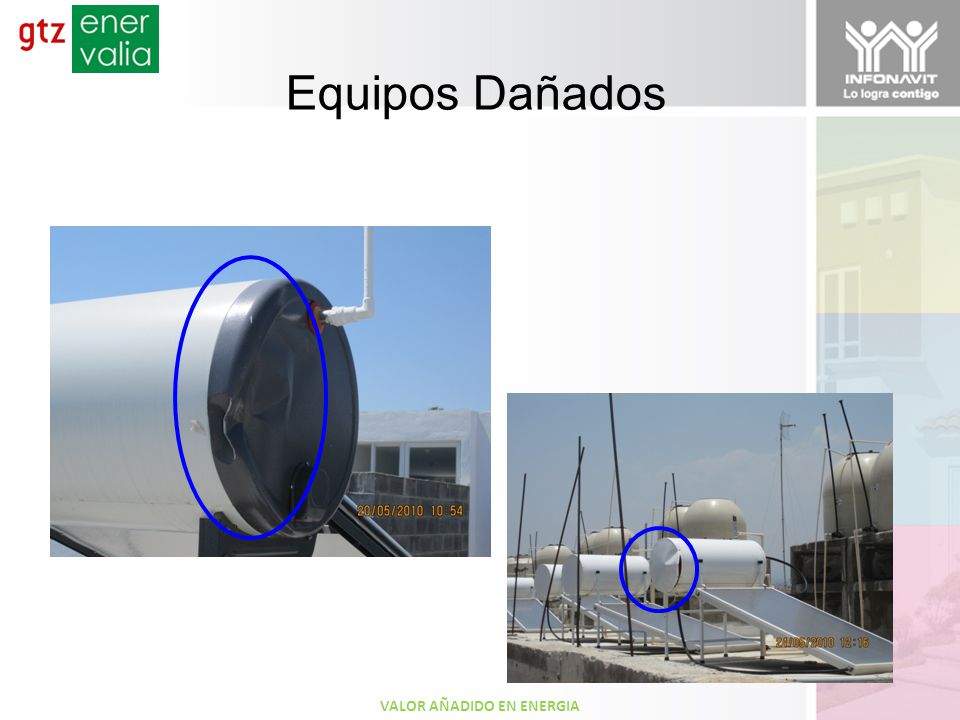

48 Equipos Dañados Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 48 48 48 48

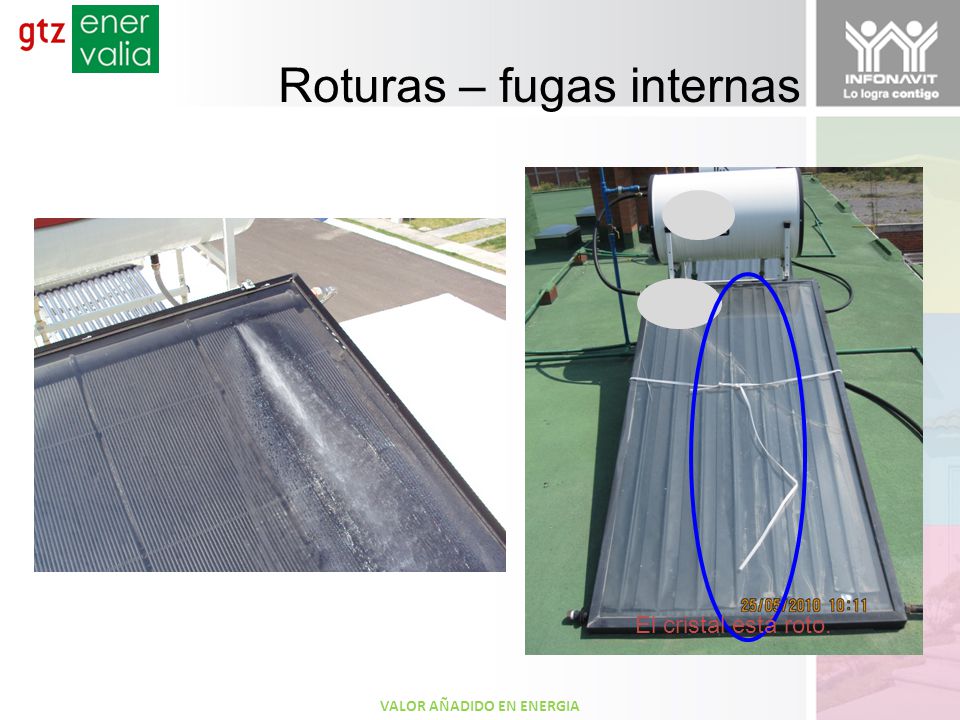

49 Roturas – fugas internas
Pero antes de entra en los detalles: Quién es la GTZ? La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. El cristal está roto. 49 49 49 49

50 Violencia - Obra

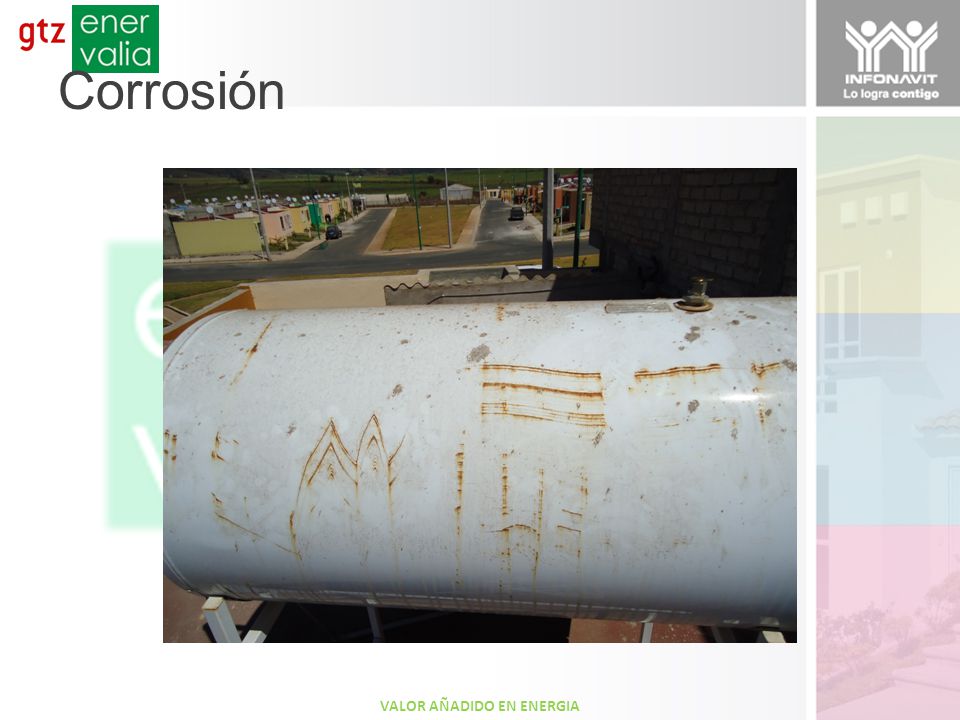

51 Corrosión

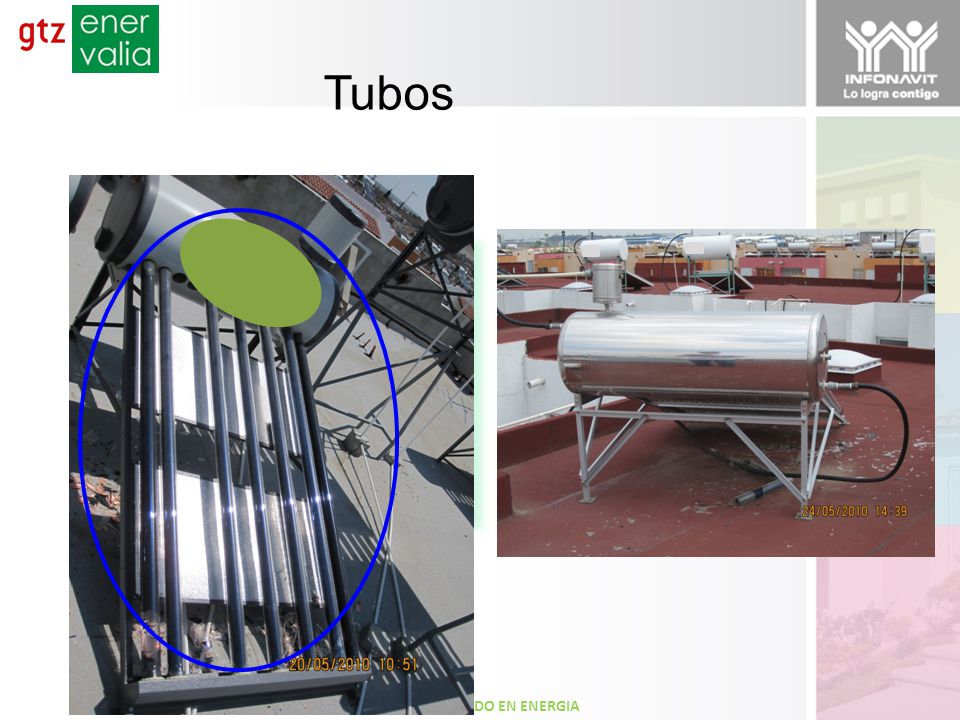

52 Tubos Pero antes de entra en los detalles: Quién es la GTZ?
La GTZ es una empresa del gobierno alemán, que implementa todos los proyectos de CT por encargo del Ministerio Alemán de Cooperación Económica Trabajamos principalmente para el gobierno alemán, pero también realizamos proyectos para otros gobiernos o organismos internacionales, como p.ej. La Unión Europea Tenemos actualmente aproximadamente 2,200 proyectos en 122 países Y más de 10,000 empleados a nivel mundial. 52 52 52 52

53 5. RESUMEN DE AHORROS

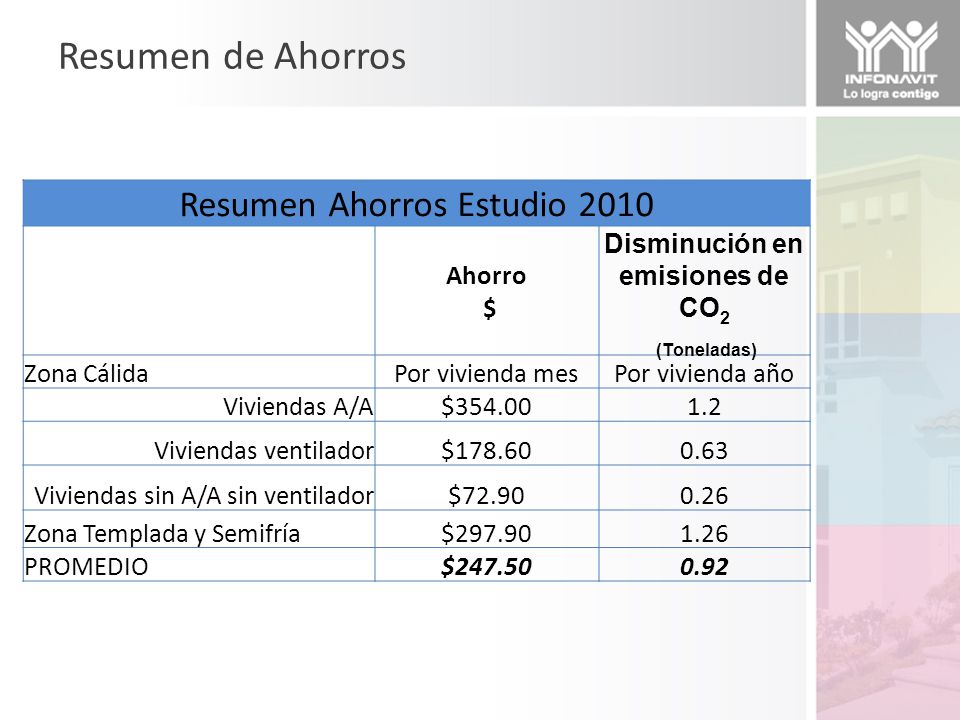

54 Disminución en emisiones de CO2
Resumen de Ahorros Resumen Ahorros Estudio 2010 Ahorro $ Disminución en emisiones de CO2 (Toneladas) Zona Cálida Por vivienda mes Por vivienda año Viviendas A/A $354.00 1.2 Viviendas ventilador $178.60 0.63 Viviendas sin A/A sin ventilador $72.90 0.26 Zona Templada y Semifría $297.90 1.26 PROMEDIO $247.50 0.92

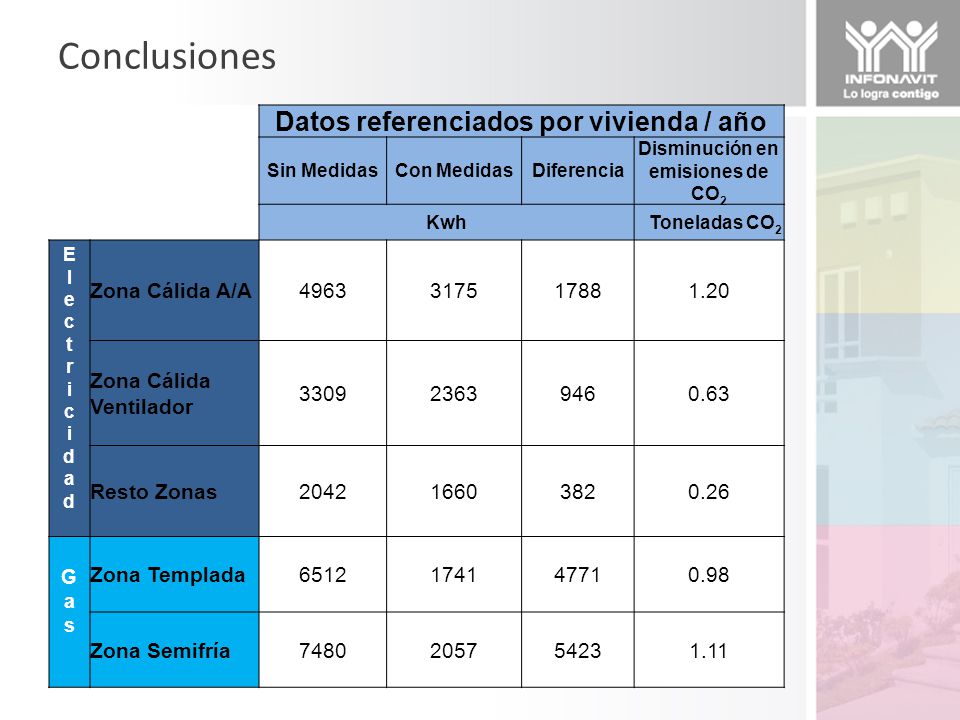

55 Datos referenciados por vivienda / año Disminución en emisiones de CO2
Conclusiones Datos referenciados por vivienda / año Sin Medidas Con Medidas Diferencia Disminución en emisiones de CO2 Kwh Toneladas CO2 E l e c t r i d a Zona Cálida A/A 4963 3175 1788 1.20 Zona Cálida Ventilador 3309 2363 946 0.63 Resto Zonas 2042 1660 382 0.26 G s Zona Templada 6512 1741 4771 0.98 Zona Semifría 7480 2057 5423 1.11

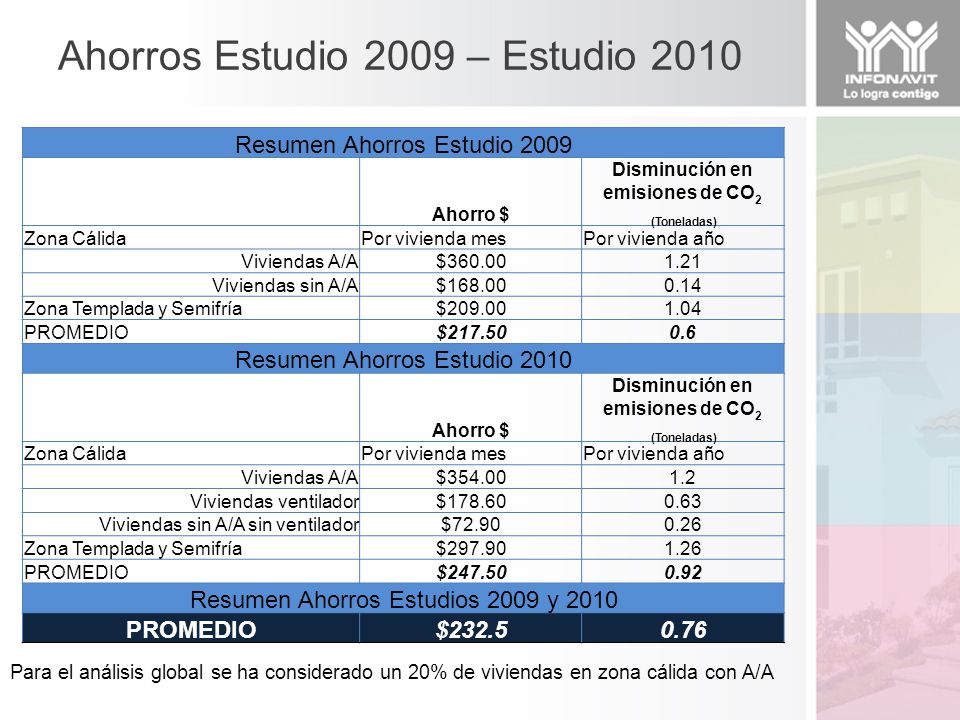

56 Ahorros Estudio 2009 – Estudio 2010
Resumen Ahorros Estudio 2009 Ahorro $ Disminución en emisiones de CO2 (Toneladas) Zona Cálida Por vivienda mes Por vivienda año Viviendas A/A $360.00 1.21 Viviendas sin A/A $168.00 0.14 Zona Templada y Semifría $209.00 1.04 PROMEDIO $217.50 0.6 Resumen Ahorros Estudio 2010 $354.00 1.2 Viviendas ventilador $178.60 0.63 Viviendas sin A/A sin ventilador $72.90 0.26 $297.90 1.26 $247.50 0.92 Resumen Ahorros Estudios 2009 y 2010 $232.5 0.76 Para el análisis global se ha considerado un 20% de viviendas en zona cálida con A/A

57 Conclusiones 2009 2010 Promedio Ahorro mes por vivienda $ $217.50
$247.50 $232.50 Reducción de emisiones de CO2 (Tons CO2 por vivienda al año) 0.6 0.92 0.76 El incremento tanto de ahorro económico como en reducción de emisiones es debido a: Aumento de las tarifas de electricidad y gas El ahorro percibido por el uso del CSA tiene un impacto mayor durante los meses de invierno lo cual afecta al ahorro de las familias y a la reducción de emisiones de CO2 Las familias con vivienda con Hipoteca Verde tienen con el tiempo un mayor poder adquisitivo gracias al menor impacto que tiene en la economía familiar el incremento de los precios del gas y la electricidad.

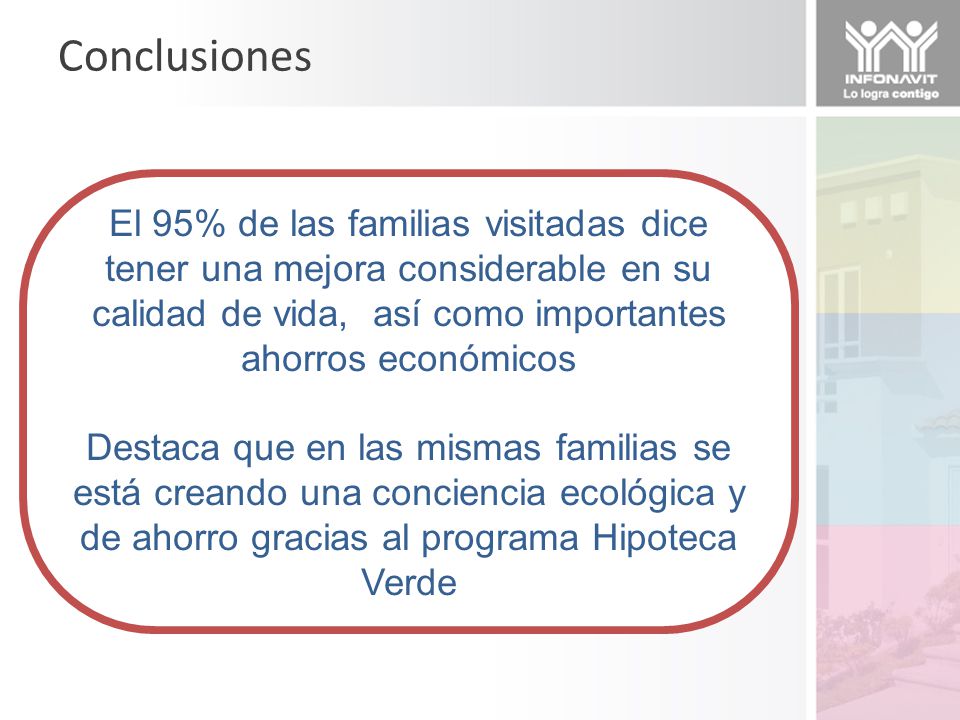

58 Conclusiones El 95% de las familias visitadas dice tener una mejora considerable en su calidad de vida, así como importantes ahorros económicos Destaca que en las mismas familias se está creando una conciencia ecológica y de ahorro gracias al programa Hipoteca Verde

59 59 59

60 TIPOS DE COLECTORES Y MARCAS ESTUDIADAS DE CSA

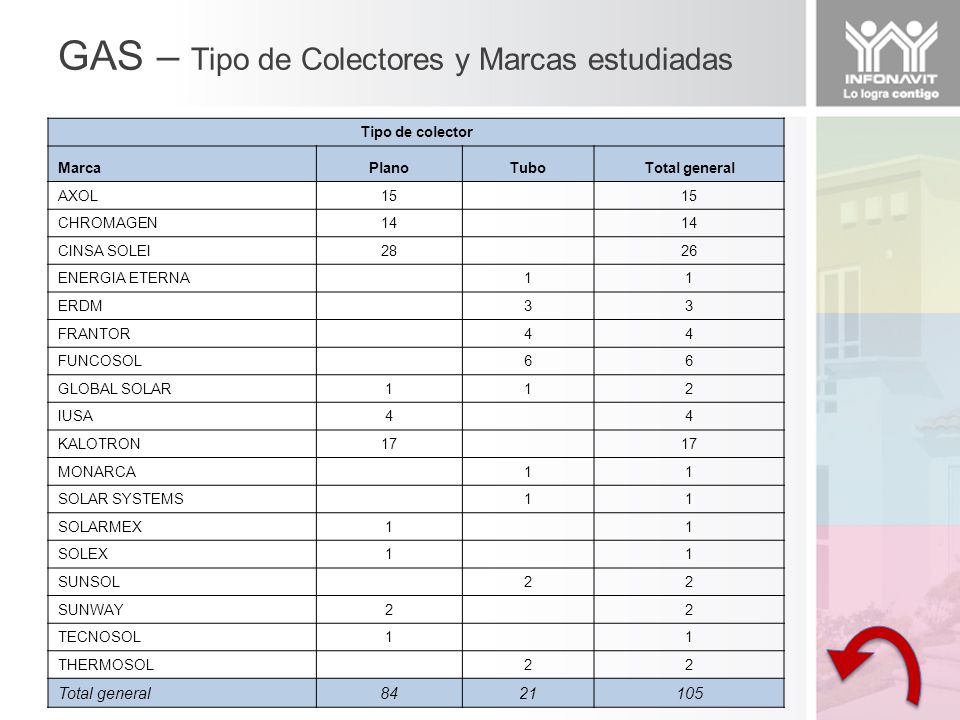

61 GAS – Tipo de Colectores y Marcas estudiadas
Plano Tubo Total general AXOL 15 CHROMAGEN 14 CINSA SOLEI 28 26 ENERGIA ETERNA 1 ERDM 3 FRANTOR 4 FUNCOSOL 6 GLOBAL SOLAR 2 IUSA KALOTRON 17 MONARCA SOLAR SYSTEMS SOLARMEX SOLEX SUNSOL SUNWAY TECNOSOL THERMOSOL 84 21 105

62 Zonas templadas y semifrías
FORMATO CHECK LIST Zonas templadas y semifrías

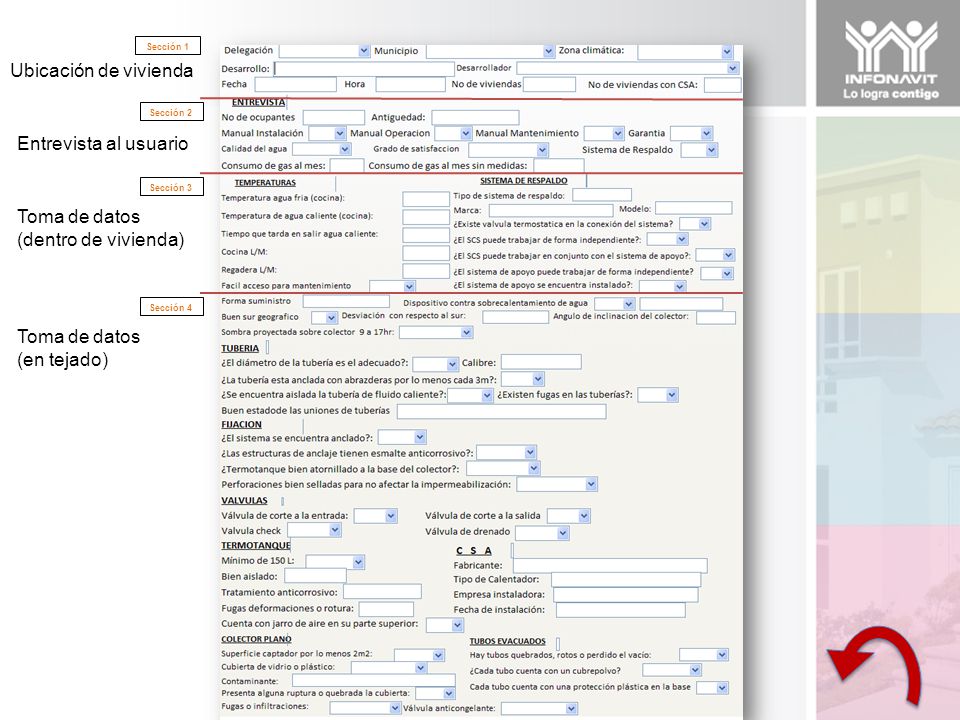

63 Ubicación de vivienda Entrevista al usuario Toma de datos
Sección 1 Ubicación de vivienda Sección 2 Entrevista al usuario Sección 3 Toma de datos (dentro de vivienda) Sección 4 Toma de datos (en tejado)

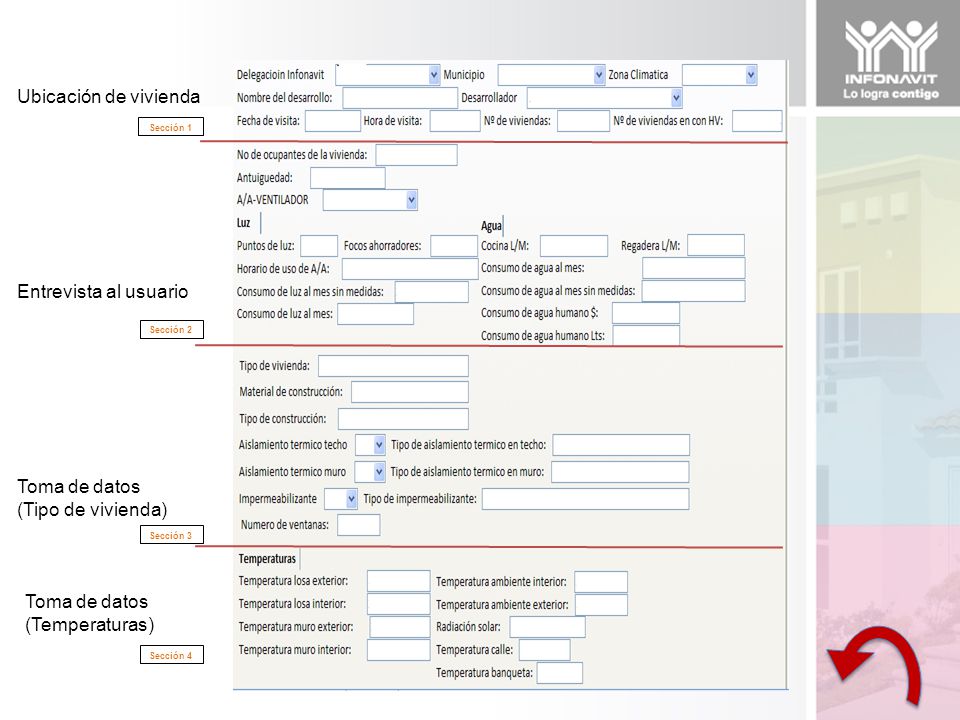

64 FORMATO CHECK LIST Zonas cálidas

65 Ubicación de vivienda Entrevista al usuario Toma de datos
Sección 1 Entrevista al usuario Sección 2 Toma de datos (Tipo de vivienda) Sección 3 Toma de datos (Temperaturas) Sección 4
