Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra.

Presentaciones similares


Presentación del tema: "Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra."— Transcripción de la presentación:

1

2 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez

3 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez OBJETIVOS IDENTIFICACIÓN DE RESISTORES MONTAJE EXPERIMENTAL DE CIRCUITOS MEDIDA DE MAGNITUDES ELÉCTRICAS

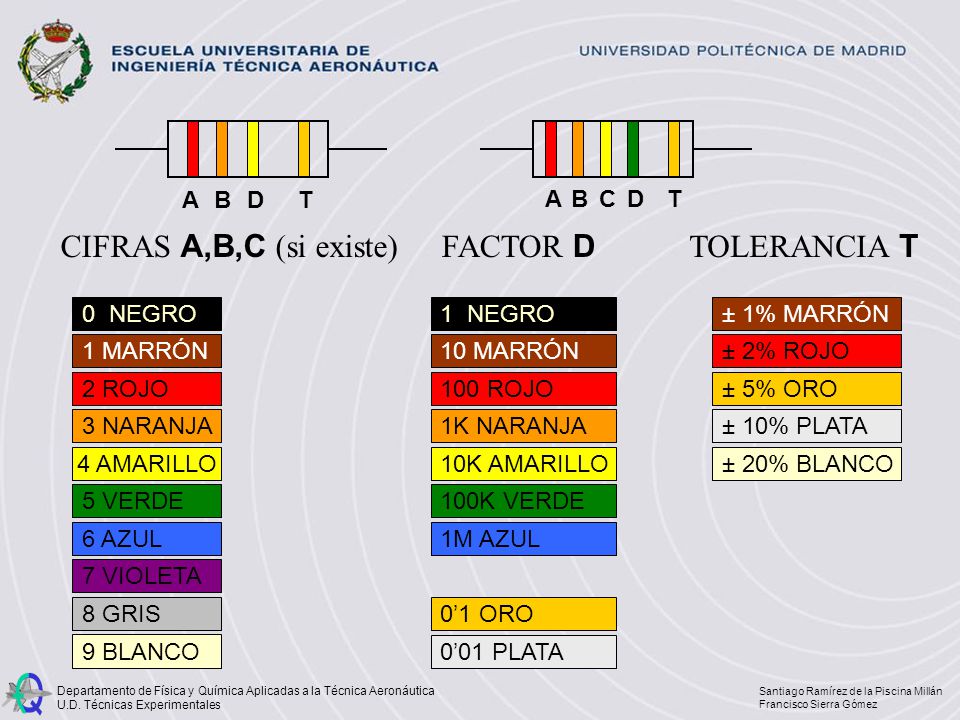

4 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez 0 NEGRO 1 MARRÓN 2 ROJO 3 NARANJA 4 AMARILLO 5 VERDE 6 AZUL 7 VIOLETA 8 GRIS 9 BLANCO CIFRAS A,B,C (si existe)TOLERANCIA T ± 1% MARRÓN ± 2% ROJO ± 5% ORO ± 10% PLATA ± 20% BLANCO ABDT CDTAB FACTOR D 01 ORO 001 PLATA 1 NEGRO 10 MARRÓN 100 ROJO 1K NARANJA 10K AMARILLO 100K VERDE 1M AZUL

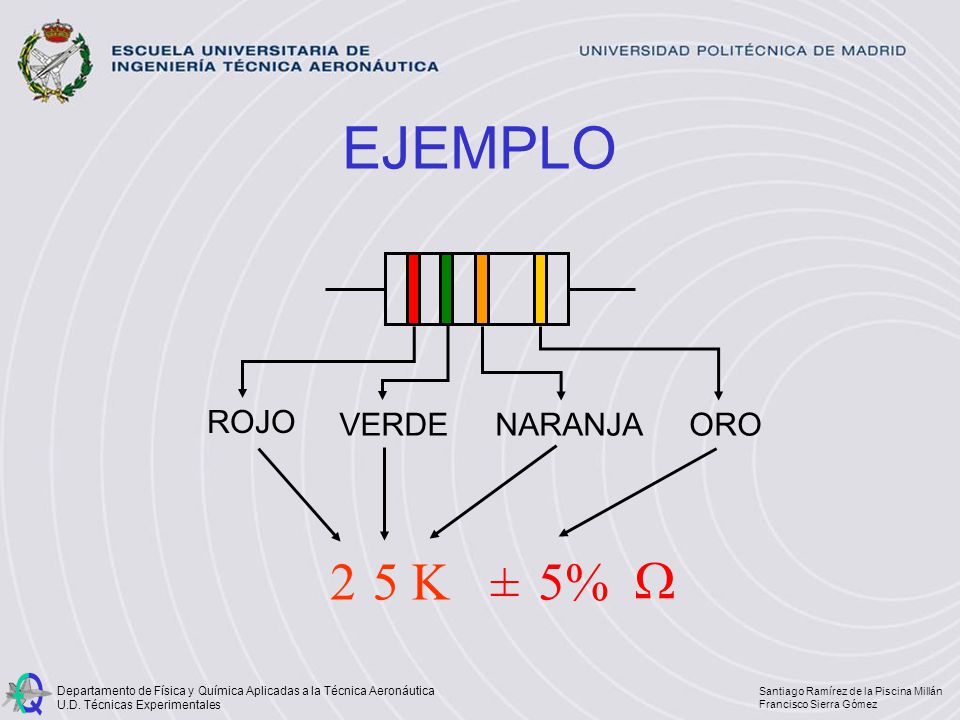

5 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez EJEMPLO ROJO VERDE NARANJA ORO 25K±5%

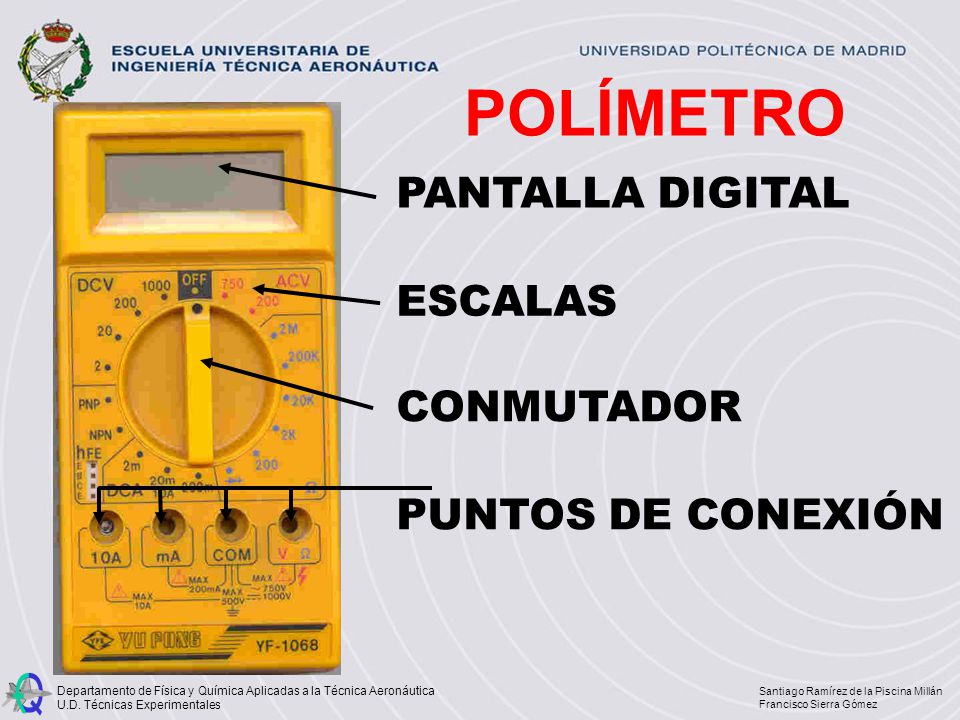

6 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez POLÍMETRO PANTALLA DIGITAL ESCALAS CONMUTADOR PUNTOS DE CONEXIÓN

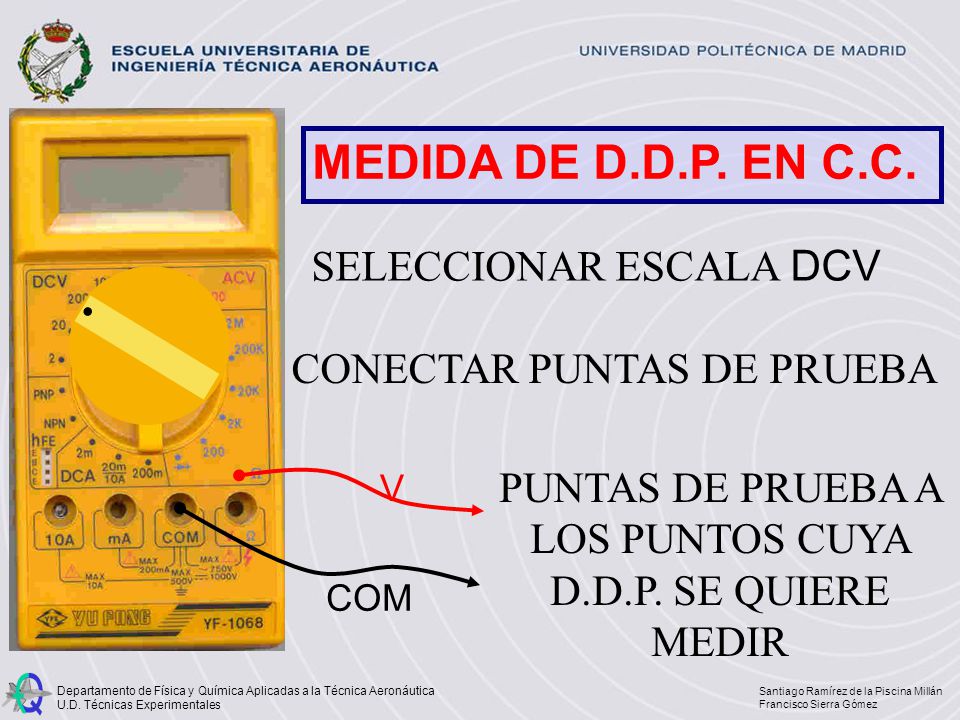

7 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE D.D.P. EN C.C. CONECTAR PUNTAS DE PRUEBA SELECCIONAR ESCALA DCV PUNTAS DE PRUEBA A LOS PUNTOS CUYA D.D.P. SE QUIERE MEDIR COM V

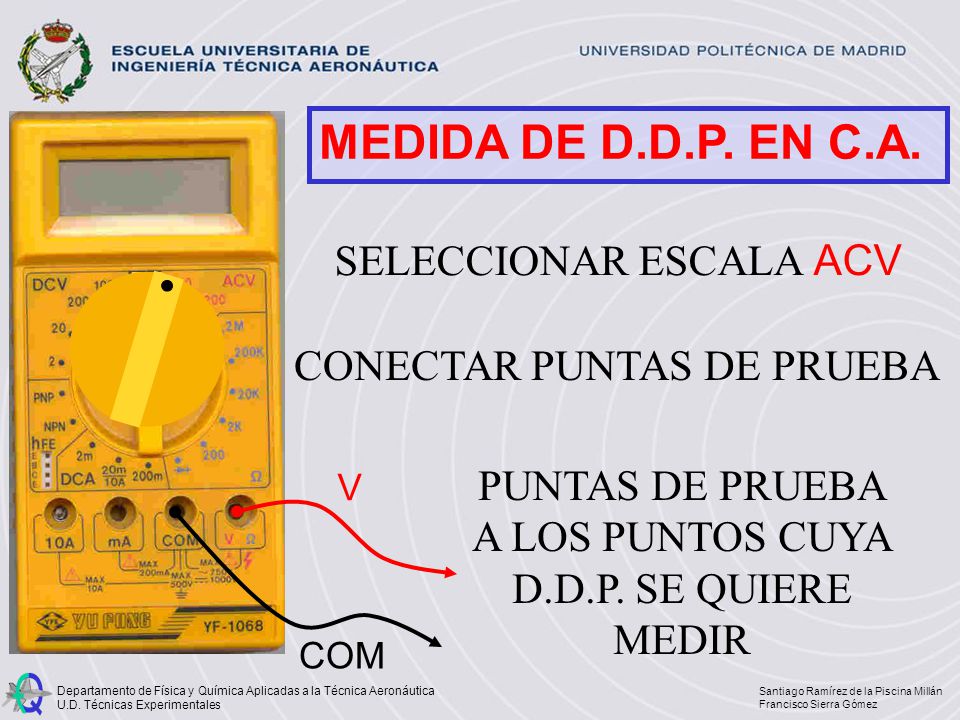

8 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE D.D.P. EN C.A. SELECCIONAR ESCALA ACV PUNTAS DE PRUEBA A LOS PUNTOS CUYA D.D.P. SE QUIERE MEDIR CONECTAR PUNTAS DE PRUEBA V COM

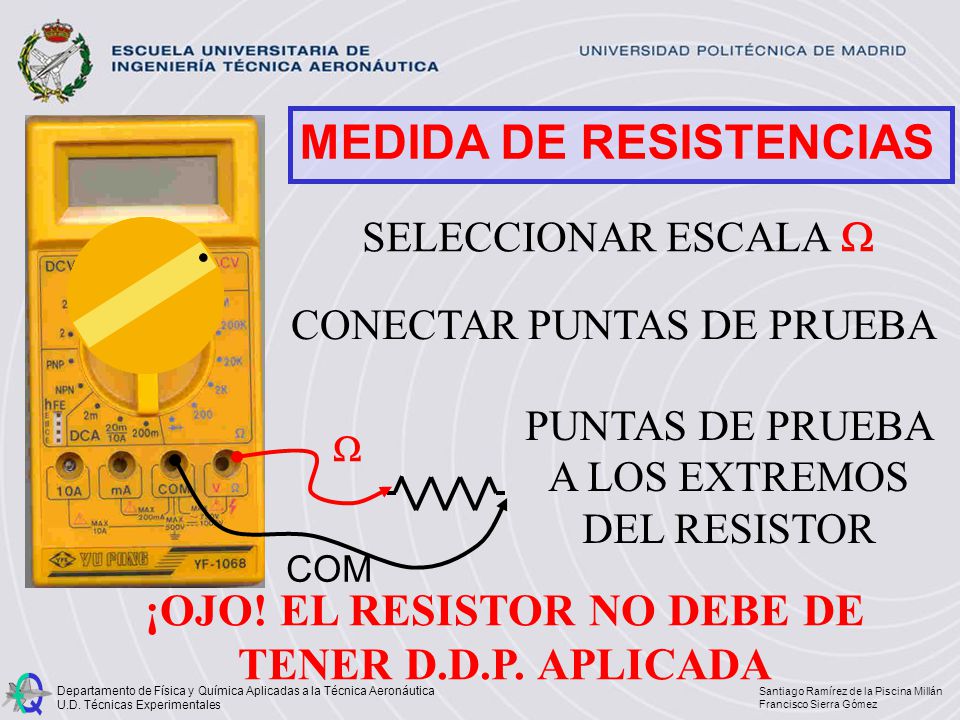

9 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE RESISTENCIAS SELECCIONAR ESCALA PUNTAS DE PRUEBA A LOS EXTREMOS DEL RESISTOR ¡OJO! EL RESISTOR NO DEBE DE TENER D.D.P. APLICADA CONECTAR PUNTAS DE PRUEBA COM

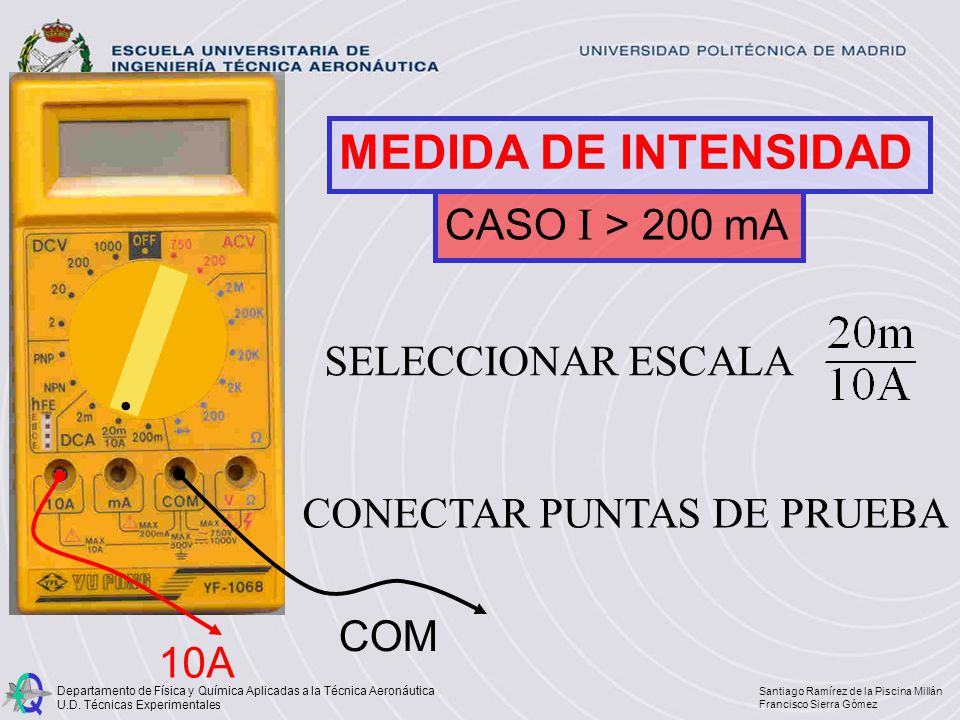

10 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE INTENSIDAD CONECTAR PUNTAS DE PRUEBA CASO I > 200 mA SELECCIONAR ESCALA 10A COM

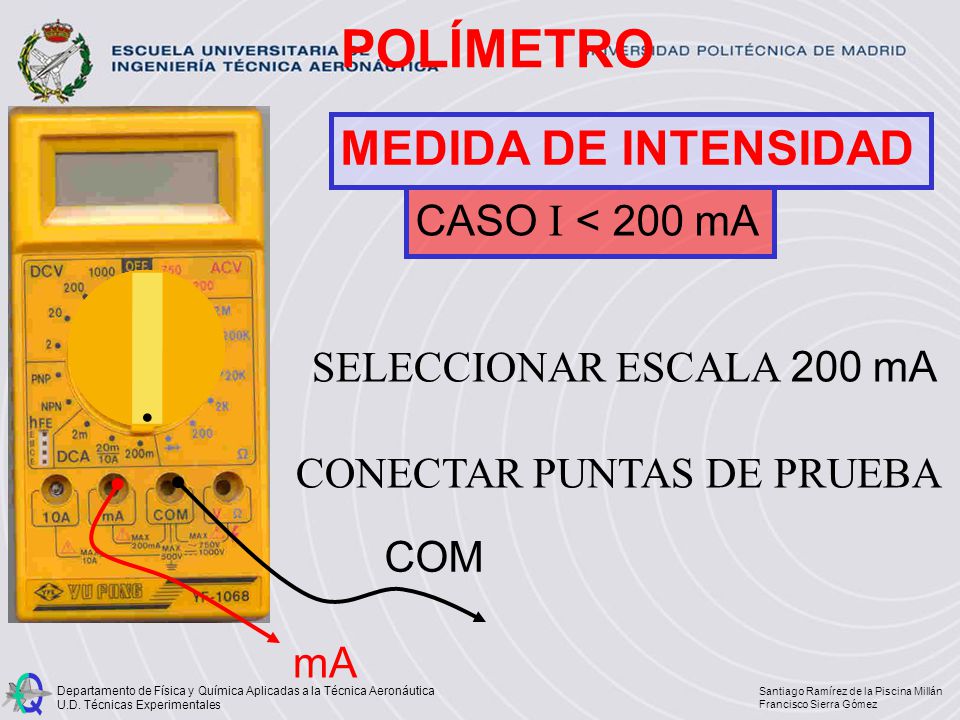

11 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez POLÍMETRO MEDIDA DE INTENSIDAD CONECTAR PUNTAS DE PRUEBA CASO I < 200 mA SELECCIONAR ESCALA 200 mA COM mA

12 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE INTENSIDAD EN CUALQUIERA DE LOS CASOS: INTERRUMPIR EL CIRCUITO EN EL PUNTO DONDE SE DESEA MEDIR LA I INSERTAR EN SERIE EL AMPERÍMETRO REALIZAR LA LECTURA

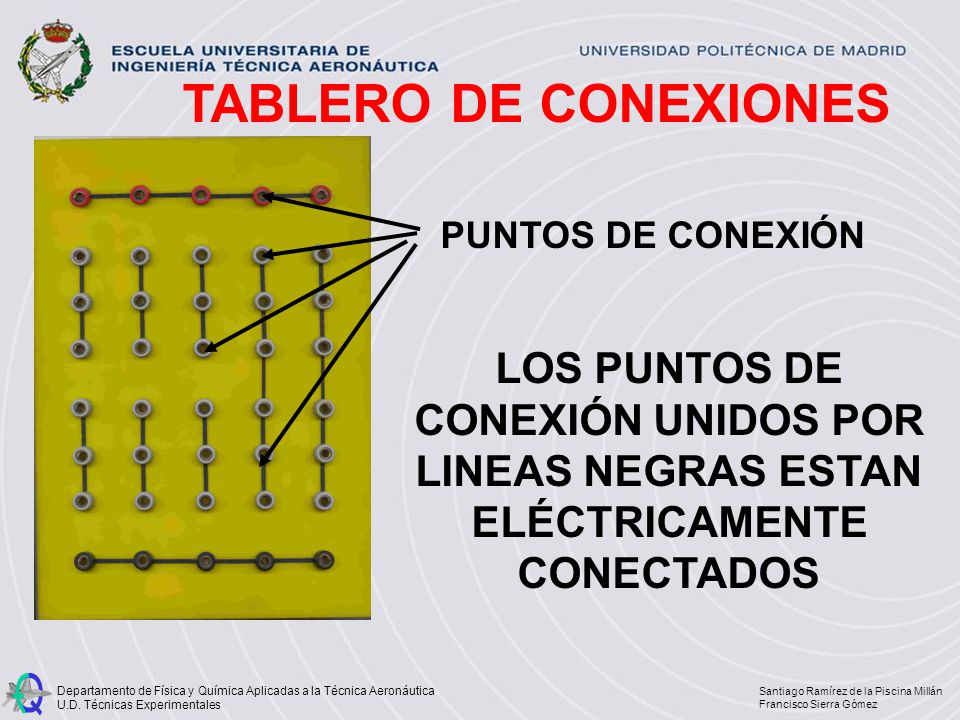

13 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez TABLERO DE CONEXIONES PUNTOS DE CONEXIÓN LOS PUNTOS DE CONEXIÓN UNIDOS POR LINEAS NEGRAS ESTAN ELÉCTRICAMENTE CONECTADOS

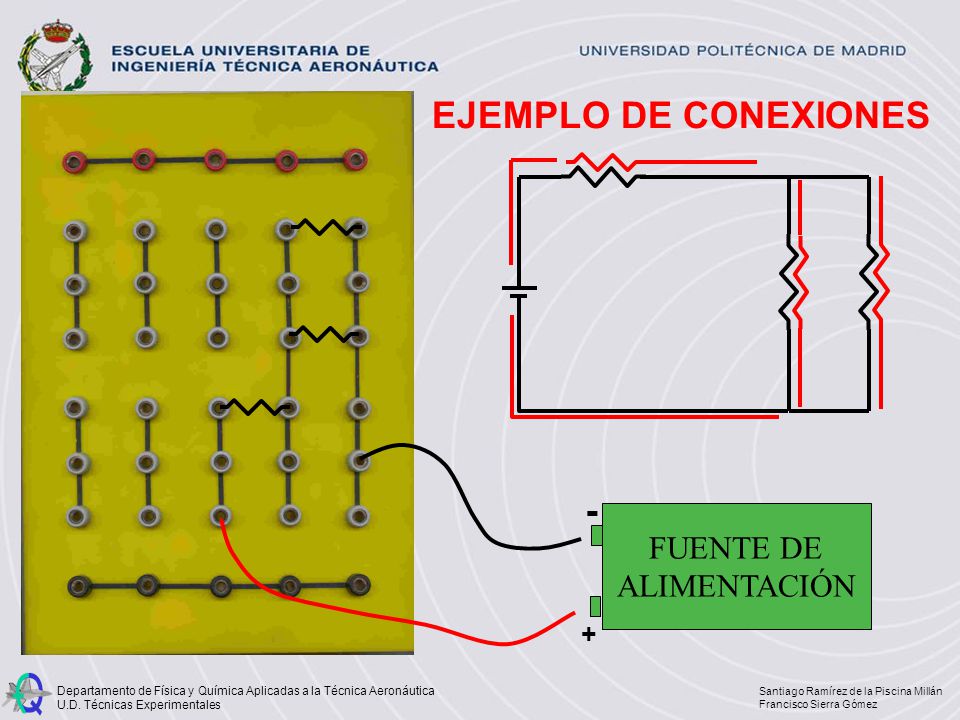

14 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez EJEMPLO DE CONEXIONES FUENTE DE ALIMENTACIÓN + -

15 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez REALIZACIÓN DE LA PRÁCTICA

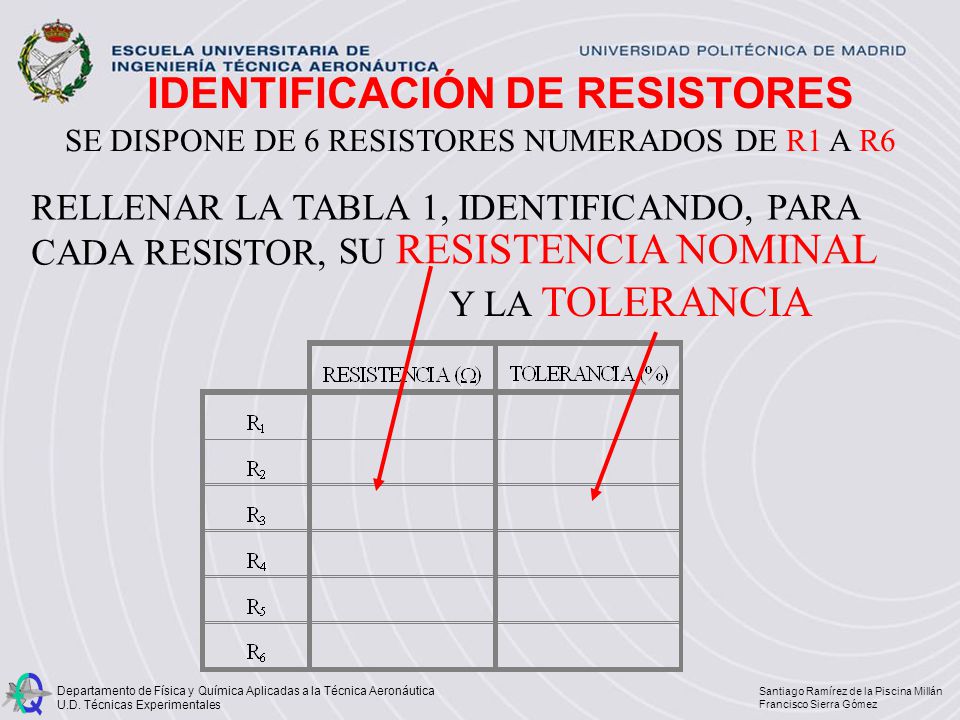

16 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez IDENTIFICACIÓN DE RESISTORES SE DISPONE DE 6 RESISTORES NUMERADOS DE R1 A R6 RELLENAR LA TABLA 1, IDENTIFICANDO, PARA CADA RESISTOR, Y LA TOLERANCIA SU RESISTENCIA NOMINAL

17 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez MEDIDA DE RESISTORES MEDIR CADA RESISTOR CON EL POLÍMETRO, COMO SE HA INDICADO ANOTAR EL VALOR REAL DE SU RESISTENCIA

18 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez CON LOS RESISTORES R3 A R6, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D.D.P. DE LA FUENTE INTENSIDAD TOTAL INTENSIDAD POR CADA RESISTOR

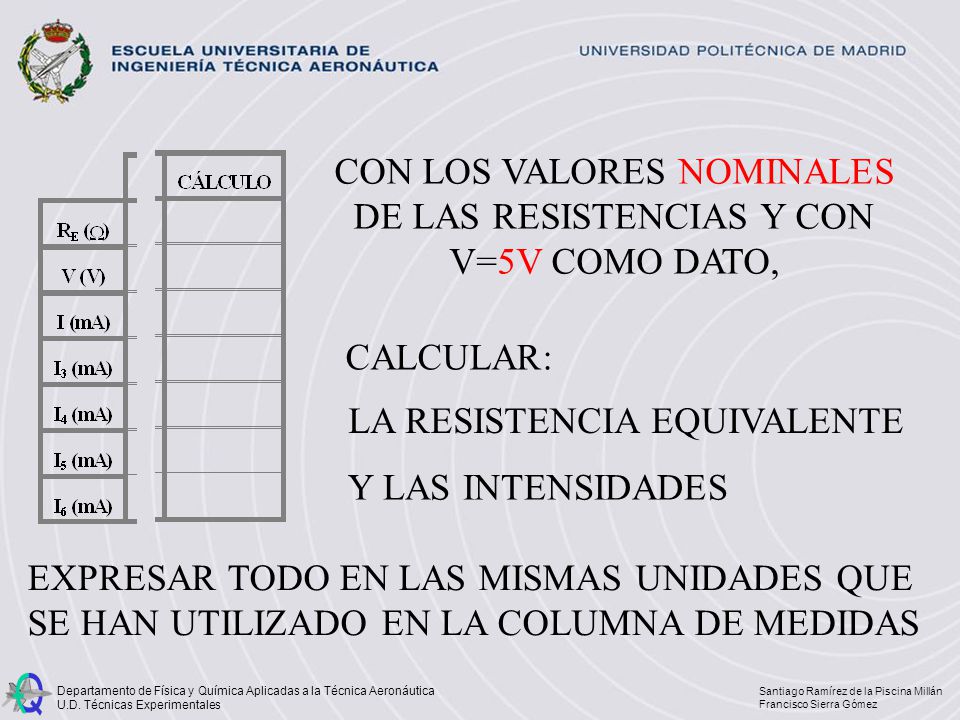

19 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5V COMO DATO, LA RESISTENCIA EQUIVALENTE Y LAS INTENSIDADES EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS CALCULAR:

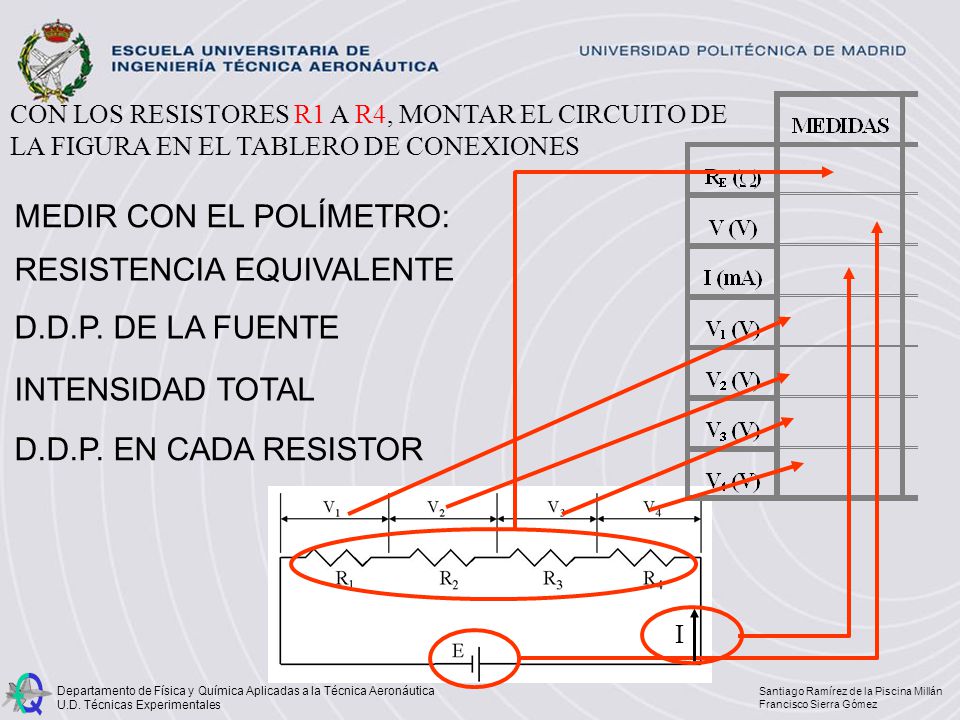

20 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez CON LOS RESISTORES R1 A R4, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D.D.P. DE LA FUENTE INTENSIDAD TOTAL D.D.P. EN CADA RESISTOR I

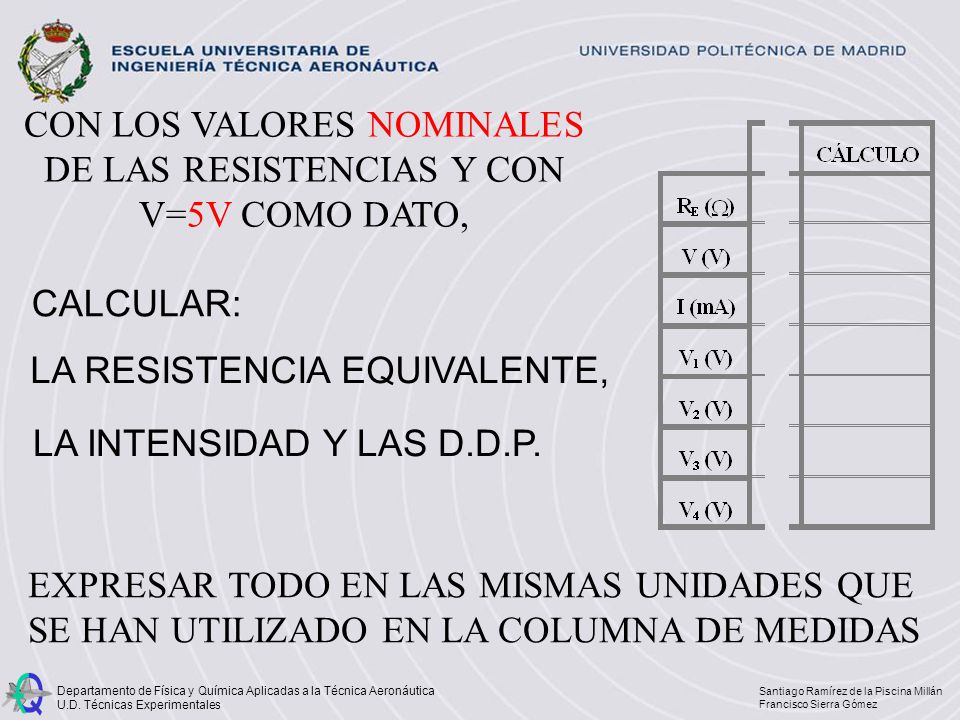

21 Departamento de Física y Química Aplicadas a la Técnica Aeronáutica U.D. Técnicas Experimentales Santiago Ramírez de la Piscina Millán Francisco Sierra Gómez CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5V COMO DATO, LA RESISTENCIA EQUIVALENTE, LA INTENSIDAD Y LAS D.D.P. EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS CALCULAR:
