Abastecimiento de Agua en Nuevo León Presentado por : Ing. Francisco G. Cantú Ramos Director Operación Noviembre 2014.

Presentación del tema: "Abastecimiento de Agua en Nuevo León Presentado por : Ing. Francisco G. Cantú Ramos Director Operación Noviembre 2014."— Transcripción de la presentación:

1 Abastecimiento de Agua en Nuevo León Presentado por : Ing. Francisco G. Cantú Ramos Director Operación Noviembre 2014

2

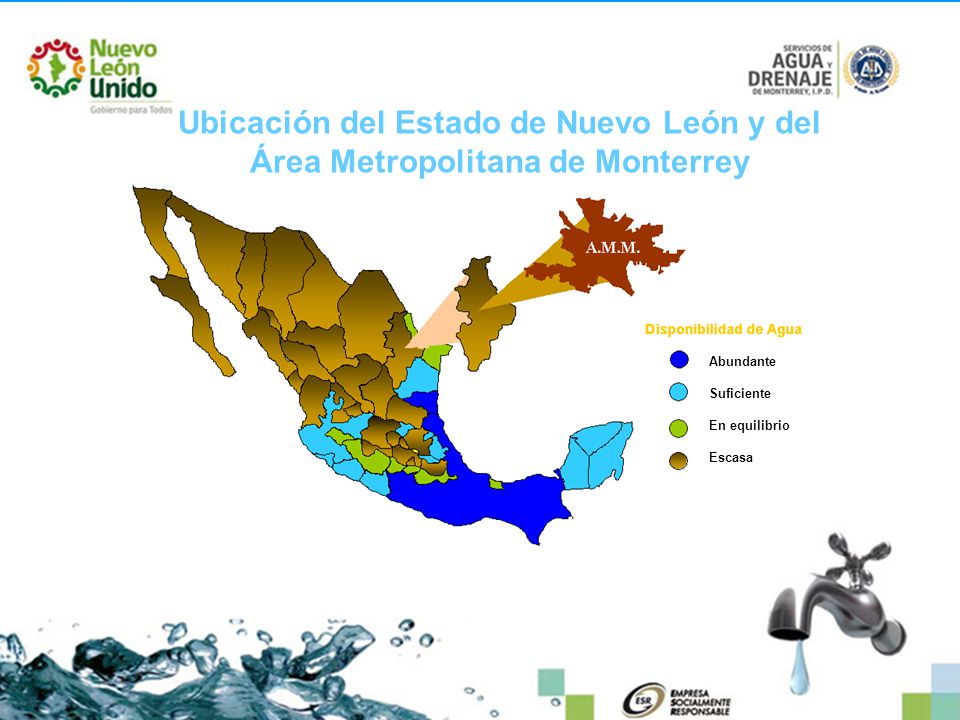

3 Ubicación del Estado de Nuevo León y del Área Metropolitana de Monterrey Abundante Suficiente En equilibrio Escasa

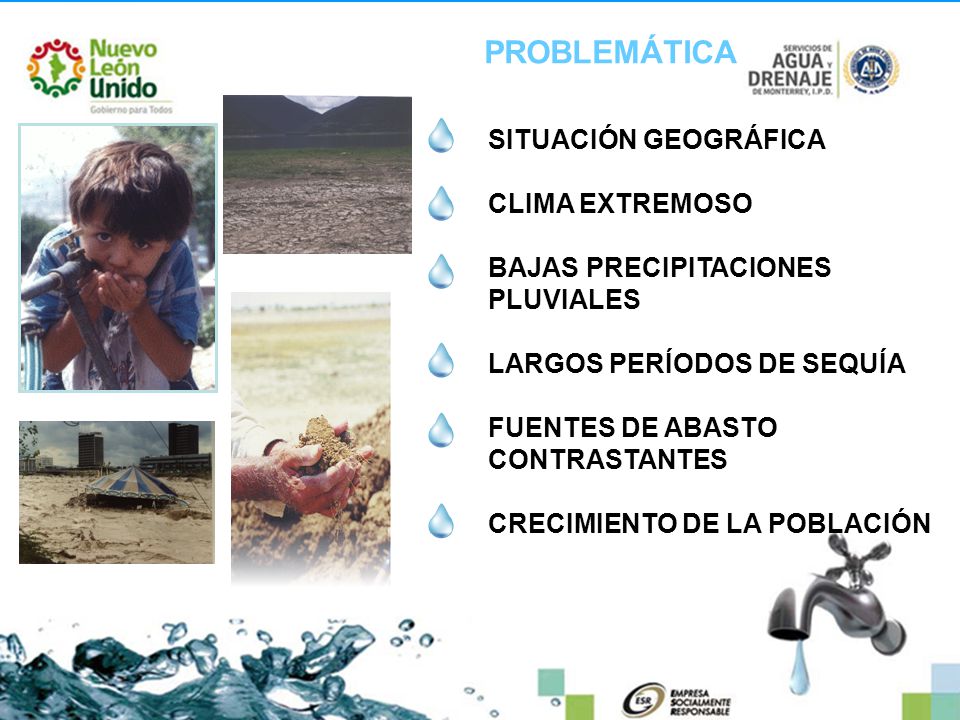

4 SITUACIÓN GEOGRÁFICA CLIMA EXTREMOSO BAJAS PRECIPITACIONES PLUVIALES LARGOS PERÍODOS DE SEQUÍA FUENTES DE ABASTO CONTRASTANTES CRECIMIENTO DE LA POBLACIÓN PROBLEMÁTICA

5 BREVE HISTORIA INSTITUCIONAL 1906 1945 - 1970 1971 - 2006

6 GOBIERNO DEL ESTADO MUNICIPIO DE MONTERREY CÁMARA NACIONAL DE COMERCIO, SERVICIOS Y TURISMO DE MONTERREY CÁMARA DE PROPIETARIOS DE BIENES RAÍCES DEL ESTADO DE NUEVO LEÓN CÁMARA DE LA INDUSTRIA DE LA TRANSFORMACIÓN REPRESENTANTE DE LOS USUARIOS Consejo de Administración ESTRUCTURA DE GOBIERNO

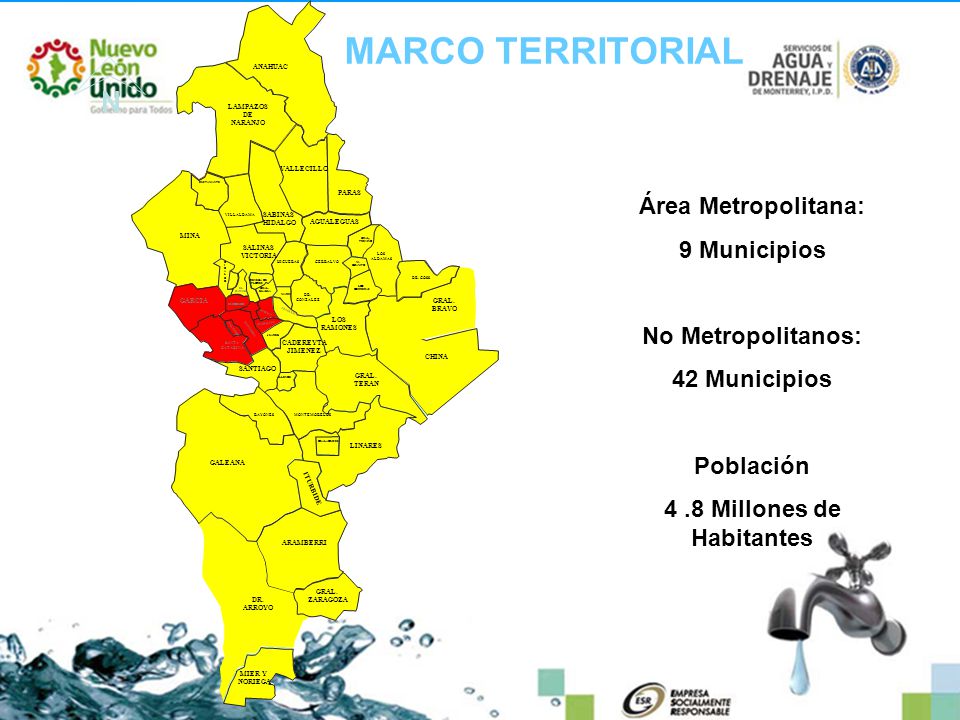

7 Área Metropolitana: 9 Municipios No Metropolitanos: 42 Municipios Población 4.8 Millones de Habitantes MARCO TERRITORIAL MIER Y NORIEGA

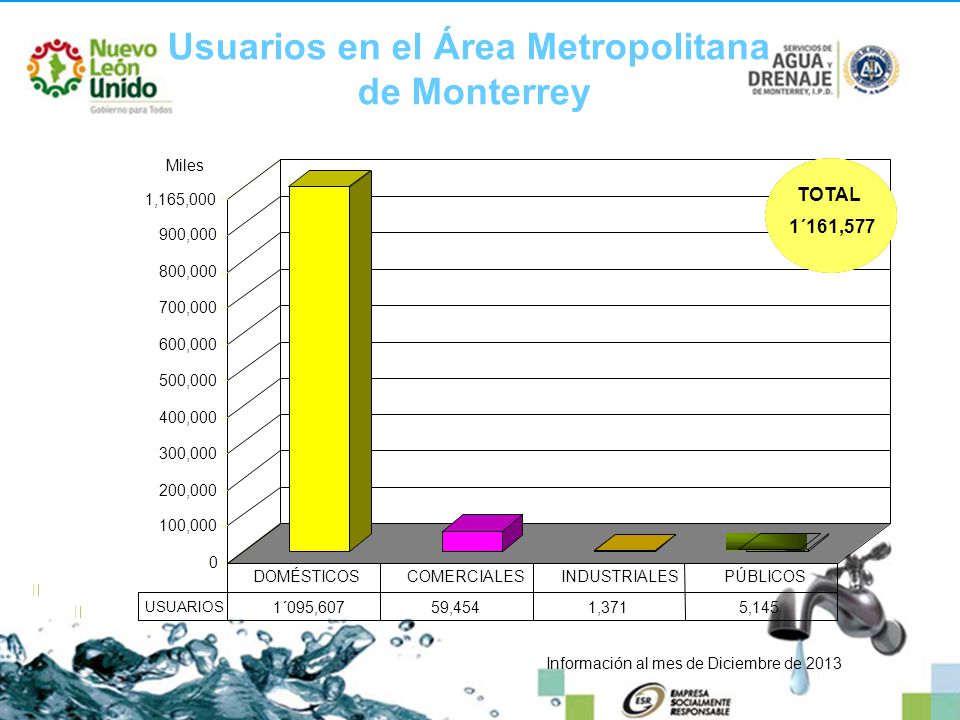

8 Usuarios en el Área Metropolitana de Monterrey Información al mes de Diciembre de 2013 0 100,000 200,000 300,000 400,000 500,000 600,000 700,000 800,000 900,000 1,165,000 USUARIOS 1´095,60759,4541,3715,145 DOMÉSTICOSCOMERCIALESINDUSTRIALESPÚBLICOS Miles TOTAL 754,970 TOTAL 1´161,577

9 AGUADRENAJESANEAMIENTO 0 10 20 30 40 50 60 70 80 90 100 2013 99.66% 99.12% 100% COBERTURA DE SERVICIOS ÁREA METROPOLITANA DE MONTERREY

10 AGUADRENAJESANEAMIENTO 0 10 20 30 40 50 60 70 80 90 100 2013 95.53% 75.25% 93.54% COBERTURA DE SERVICIOS MUNICIPIOS NO METROPOLITANOS

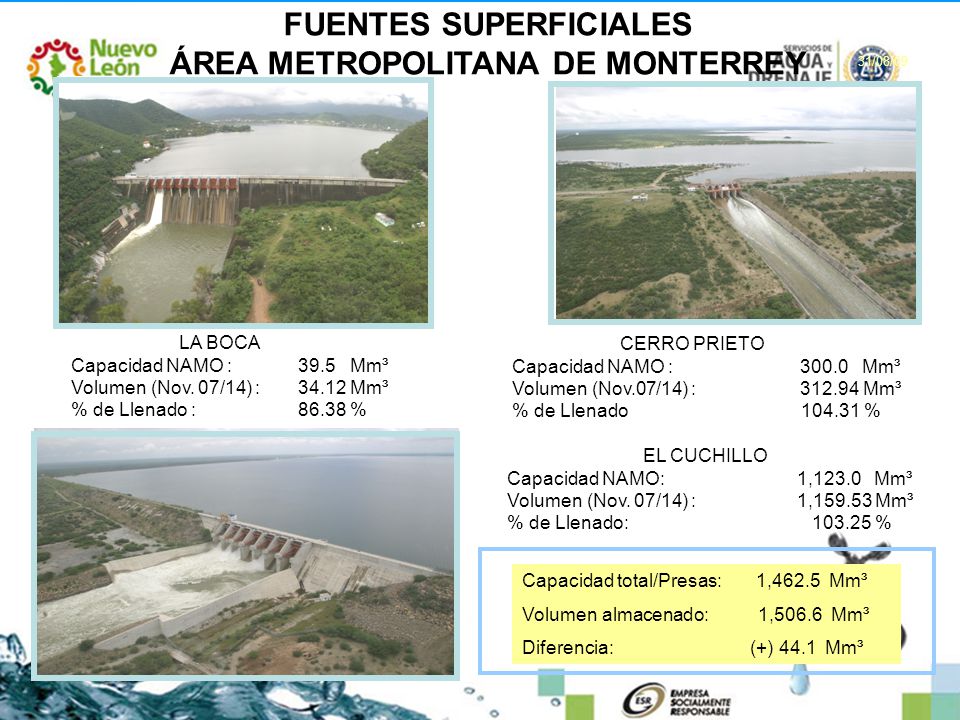

11 FUENTES SUPERFICIALES ÁREA METROPOLITANA DE MONTERREY LA BOCA Capacidad NAMO :39.5 Mm³ Volumen (Nov. 07/14) :34.12 Mm³ % de Llenado :86.38 % CERRO PRIETO Capacidad NAMO :300.0 Mm³ Volumen (Nov.07/14) :312.94 Mm³ % de Llenado 104.31 % EL CUCHILLO Capacidad NAMO:1,123.0 Mm³ Volumen (Nov. 07/14) : 1,159.53 Mm³ % de Llenado: 103.25 % Capacidad total/Presas: 1,462.5 Mm³ Volumen almacenado: 1,506.6 Mm³ Diferencia: (+) 44.1 Mm³ 31/08/09

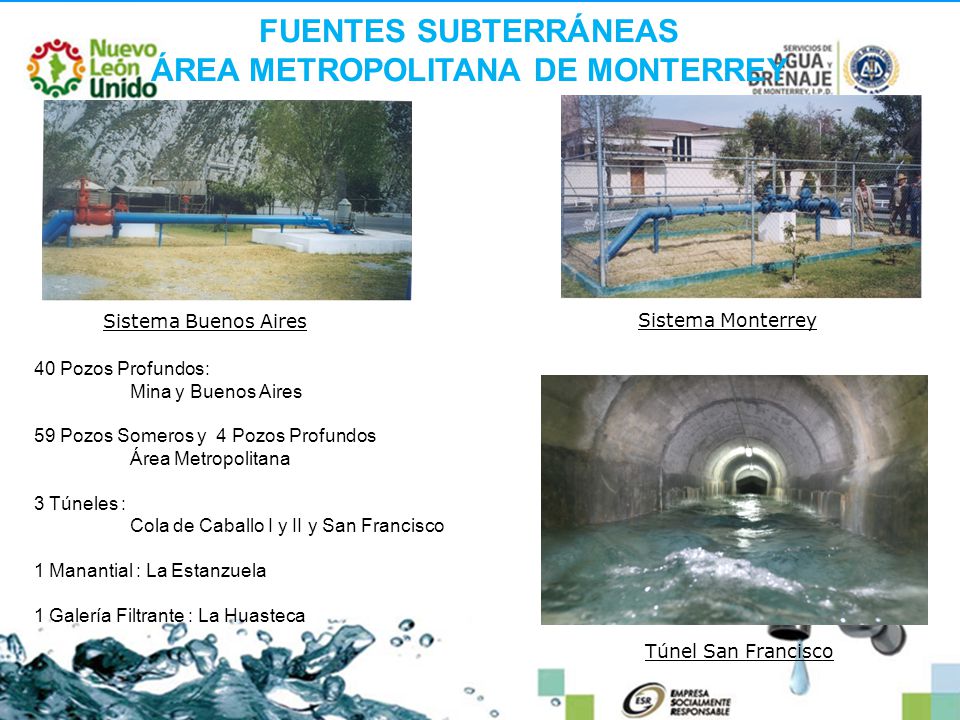

12 FUENTES SUBTERRÁNEAS ÁREA METROPOLITANA DE MONTERREY Sistema Buenos Aires Sistema Monterrey Túnel San Francisco 40 Pozos Profundos: Mina y Buenos Aires 59 Pozos Someros y 4 Pozos Profundos Área Metropolitana 3 Túneles : Cola de Caballo I y II y San Francisco 1 Manantial : La Estanzuela 1 Galería Filtrante : La Huasteca

13 TúnelSan Francisco y Cola Caballo 1,501 L.P.S. Pozos Mina 1,052 L.P.S. POZOS AREA METROPOLITANA DE MONTERREY 742 lps Presa “El Cuchillo” 1,341 L.P.S. Presa “Cerro Prieto” 2,784 L.P.S. Presa Rodrigo Gómez “La Boca” 1,563 L.P.S. ABASTECIMIENTO PROMEDIO A OCT./14 12,598 L.P.S. Galerías y Pozos Huasteca 3,615 L.P.S. Suministro Área Metropolitana

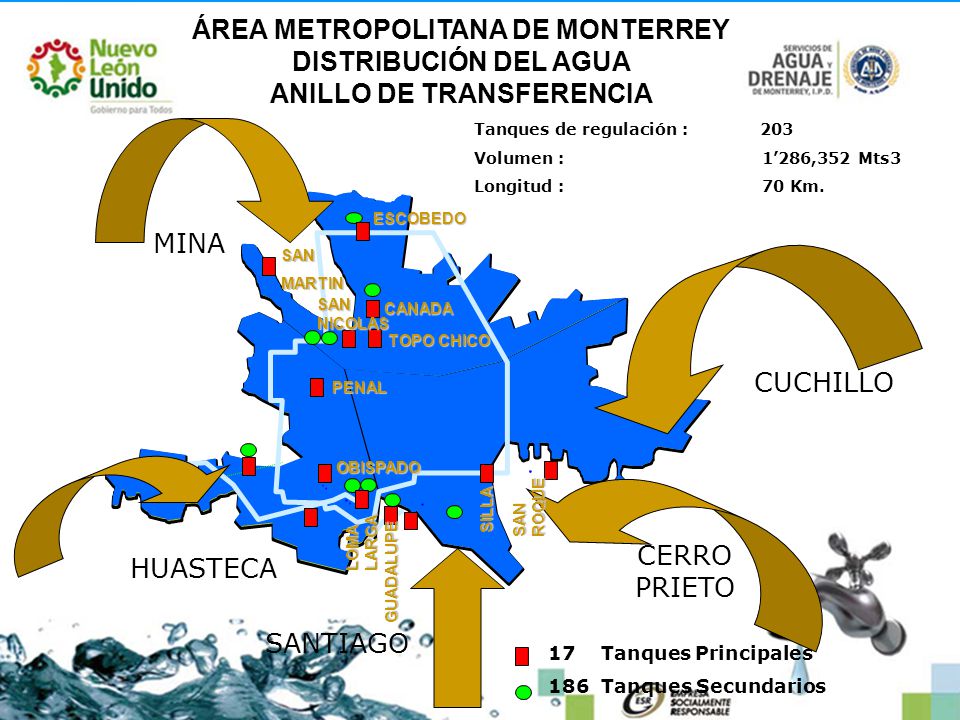

14 ÁREA METROPOLITANA DE MONTERREY DISTRIBUCIÓN DEL AGUA ANILLO DE TRANSFERENCIA MINA CUCHILLO CERRO PRIETO HUASTECA SANTIAGO ESCOBEDO CANADA TOPO CHICO PENAL OBISPADO LOMA LARGA SILLA SAN ROQUE SAN NICOLAS GUADALUPE SANMARTIN Tanques de regulación : 203 Volumen : 1’286,352 Mts3 Longitud :70 Km. 17 Tanques Principales 186 Tanques Secundarios

15 SECTORIZACION DE LA RED DE DISTRIBUCION DE AGUA POTABLE EN EL ÁREA METROPOLITANA DE MONTERREY ESTRATEGIA PARA LA DETECCIÓN, REPARACIÓN Y CONTROL DEL AGUA NO CONTABILIZADA

16 Origen del Agua No Contabilizada 1.- Fugas 2.- Errores de medición “ ANALISIS DEL AGUA NO CONTABILIZADA ” 1 / 2 3.- Consumo no medido 4.- Errores en la lectura

17 Detección Fugas Sectorización Rehabilitación de Ramales

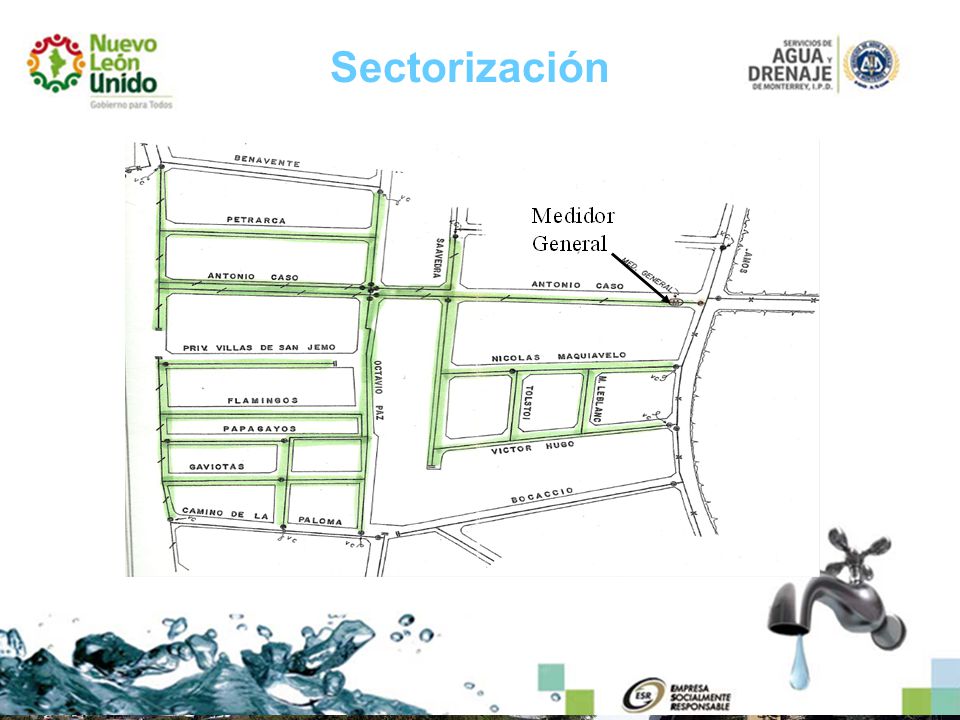

18 Sectorización

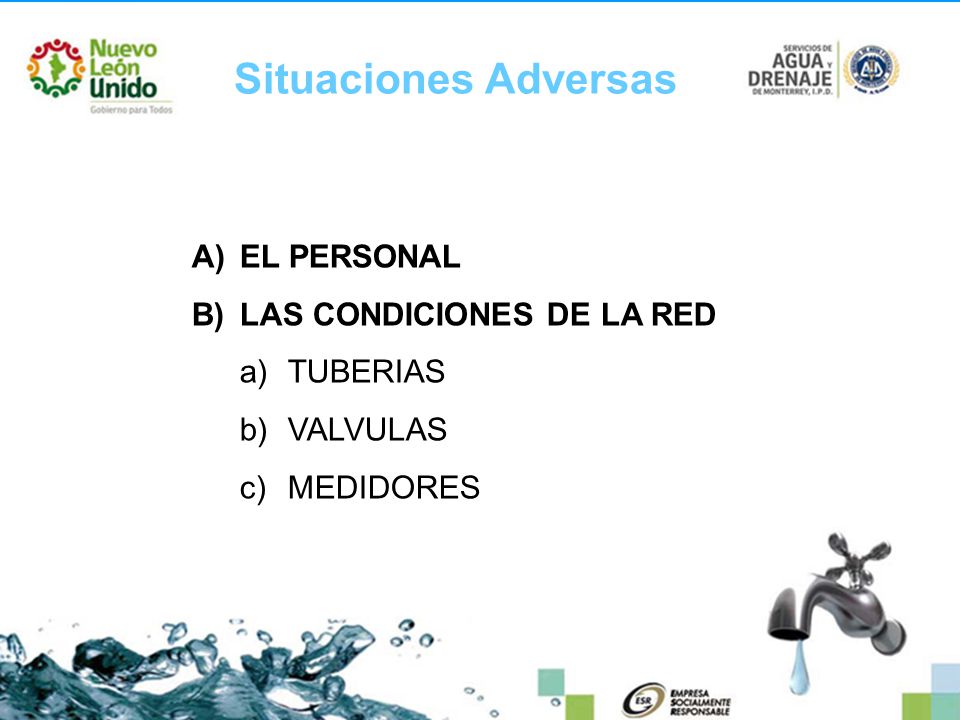

19 Situaciones Adversas A)EL PERSONAL B)LAS CONDICIONES DE LA RED a)TUBERIAS b)VALVULAS c)MEDIDORES

20 Implementación

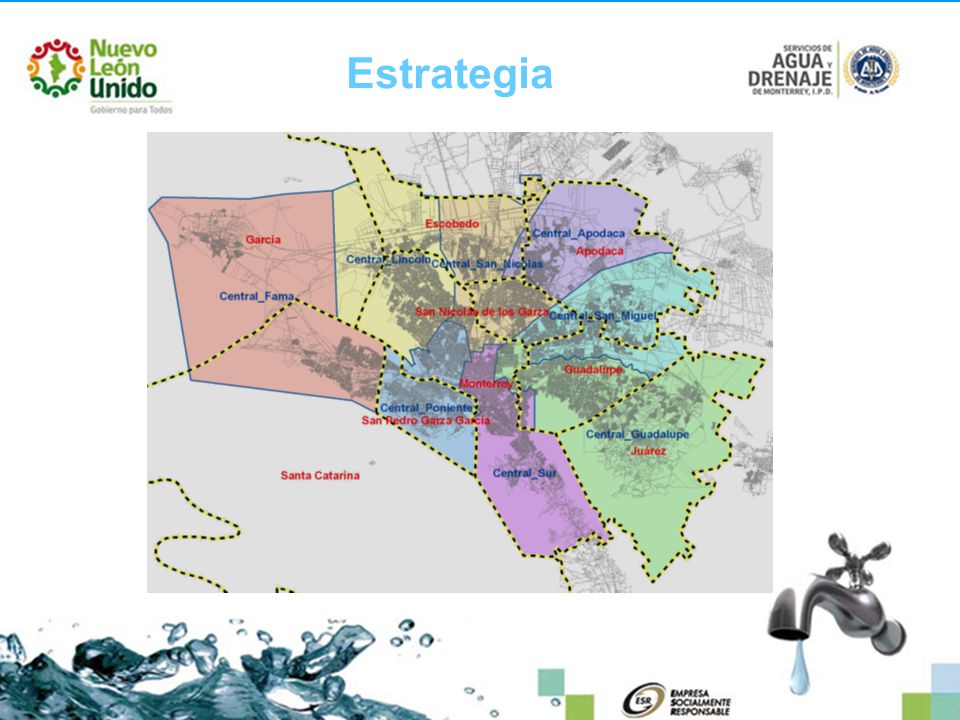

21 Estrategia

22 Comunicación con Usuarios AVISO A NUESTROS USUARIOS A t e n t a m e n t e.- SERVICIOS DE AGUA Y DRENAJE DE MONTERREY,I.P.D. Dirección de Operación A t e n t a m e n t e.- SERVICIOS DE AGUA Y DRENAJE DE MONTERREY,I.P.D. Dirección de Operación AVISO A NUESTROS USUARIOS Servicios de Agua y Drenaje de Monterrey está realizando la detección y reparación oportuna de fugas a efecto de evitar el desperdicio del agua. En base a lo anterior, le informamos que el día 24 de Enero estaremos trabajando en este sector, lo que nos obligará a cerrar las llaves de paso y/o llaves de banquetas para realizar pruebas en cada uno de los medidores, suspendiendo el suministro de las 10:00 las 12:00 hrs. Suplicamos su colaboración para que tome las medidas necesarias para el almacenamiento de la cantidad de agua requerida para sus necesidades indispensables. 22 de Enero 2011

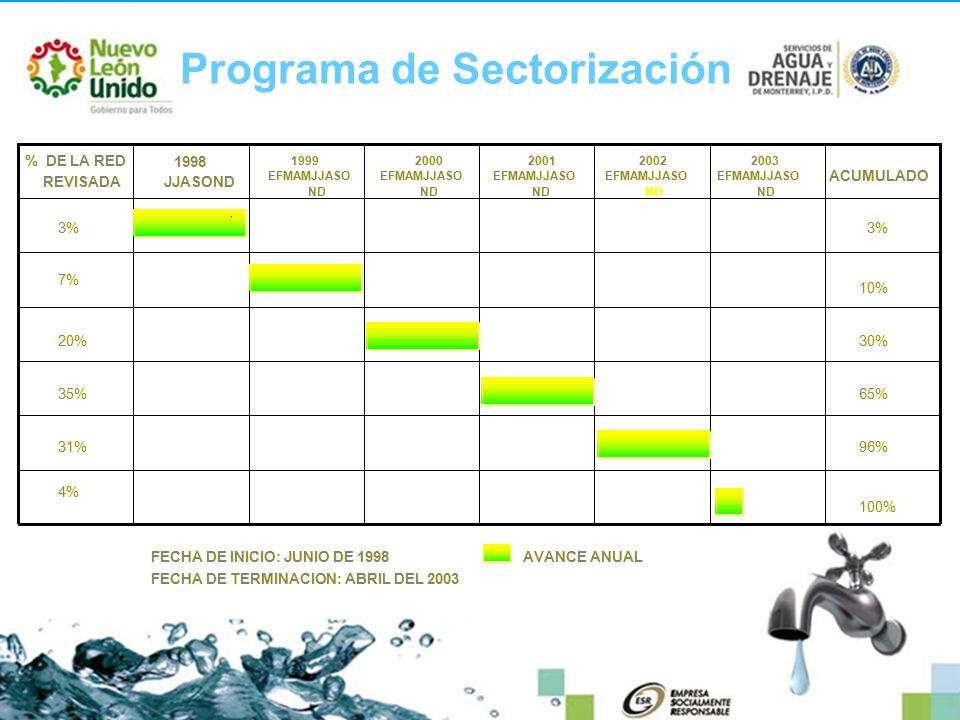

23 Programa de Sectorización

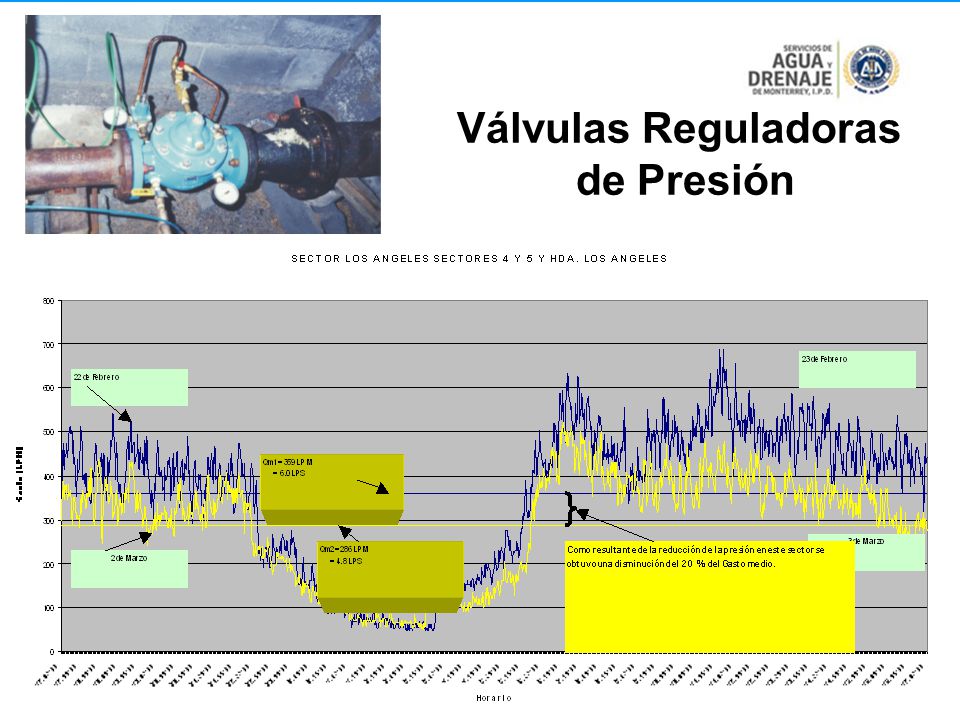

24 Válvulas Reguladoras de Presión

25 Inversión 99$ 2’231,839 289$ 6’581,650 638$ 14’693,847 515$ 11’367,253 99$ 1’967,700 1,640 $ 36’842,289 1999 2000 2001 2002 2003 TOTAL Años Número de Sectores Inversión En US $

26 Resultados Pérdidas de Agua Año 1998 31.2% Año 2003 24.9%

27 1.- FUGAS VISIBLES8.0% NO VISIBLES8.9% 16.9% 2.- ERROR EN MEDICIÓN MACROMEDICIÓN4.1% MICROMEDICIÓN2.2% 6.3% 3.- CONSUMO NO MEDIDO CLANDESTINAS2.6% POSESIONARIOS3.0% SERVICIO PÚBLICO1.0% 6.6% 4.- ERROR EN LECTURA 2.4% TOTAL32.2% 1 9 9 7 AGUA NO CONTABILIZADA

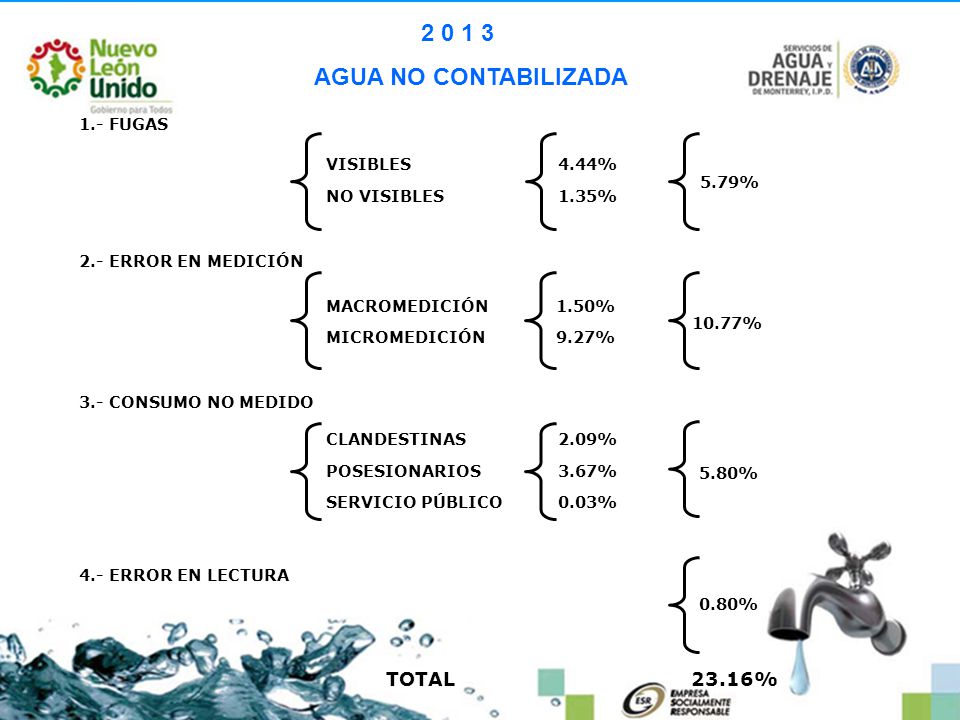

28 1.- FUGAS VISIBLES4.44% NO VISIBLES1.35% 5.79% 2.- ERROR EN MEDICIÓN MACROMEDICIÓN1.50% MICROMEDICIÓN9.27% 10.77% 3.- CONSUMO NO MEDIDO CLANDESTINAS2.09% POSESIONARIOS3.67% SERVICIO PÚBLICO0.03% 5.80% 4.- ERROR EN LECTURA 0.80% TOTAL23.16% 2 0 1 3 AGUA NO CONTABILIZADA

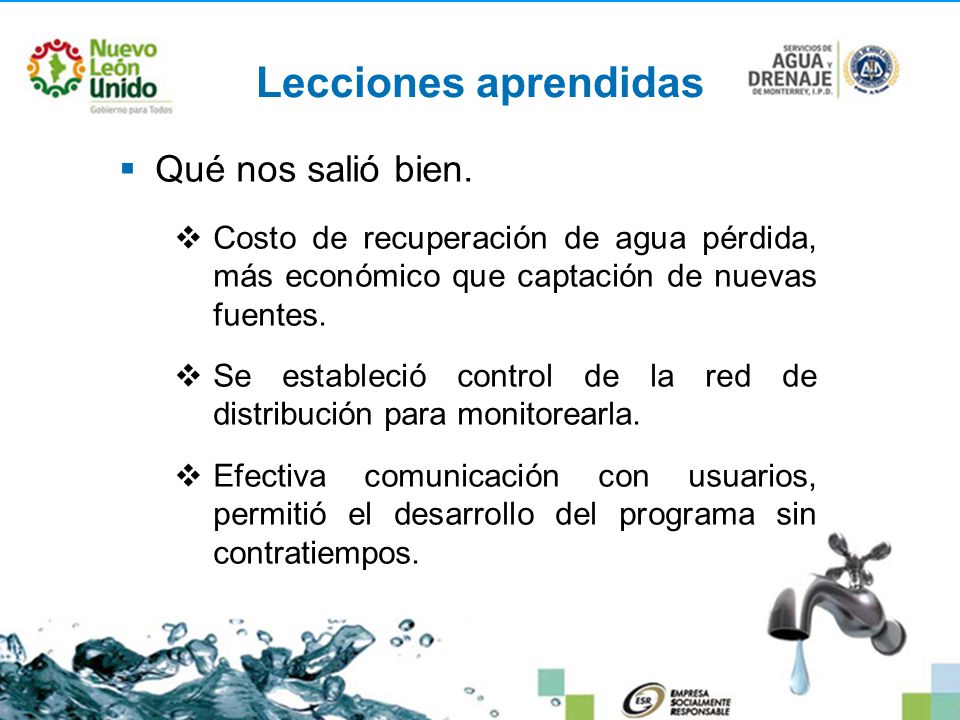

29 Lecciones aprendidas  Qué nos salió bien.  Costo de recuperación de agua pérdida, más económico que captación de nuevas fuentes.  Se estableció control de la red de distribución para monitorearla.  Efectiva comunicación con usuarios, permitió el desarrollo del programa sin contratiempos.

30 Lecciones aprendidas  Qué nos salió bien.  Entrega de nuevos desarrollos urbanísticos previamente sectorizados y con medidor general.  Capacitación del personal para desempeñar eficientemente las actividades del programa.  Campañas escolares de cultura del agua, contribuyen a la reducción del consumo por conexión.

31 Lecciones aprendidas  Qué nos falló.  Al inicio del programa, la falta de medidores generales en cada sector no permitió su seguimiento.  Fallas en el funcionamiento de las válvulas no permitía el cierre al 100%.  Cuarta parte de los medidores dentro de la propiedad impedían cerrar el paso de agua a los domicilios.

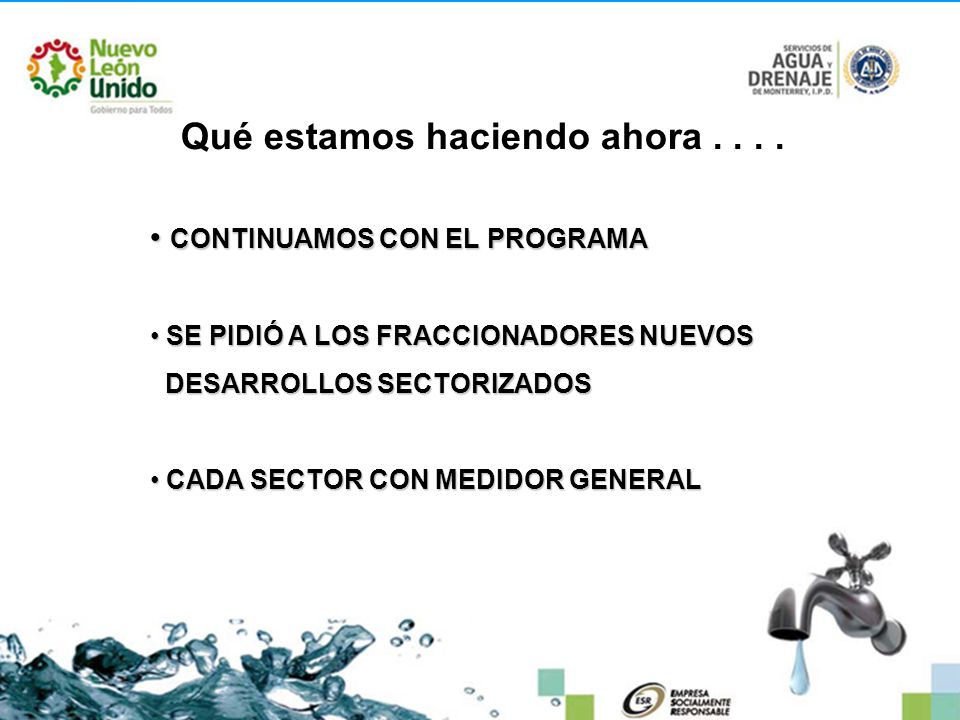

32 Qué estamos haciendo ahora.... CONTINUAMOS CON EL PROGRAMA CONTINUAMOS CON EL PROGRAMA SE PIDIÓ A LOS FRACCIONADORES NUEVOS SE PIDIÓ A LOS FRACCIONADORES NUEVOS DESARROLLOS SECTORIZADOS DESARROLLOS SECTORIZADOS CADA SECTOR CON MEDIDOR GENERAL CADA SECTOR CON MEDIDOR GENERAL

33 Expectativas para el 2015 Revisión de 2,378 sectores Instalación de 100 macromedidores

34 Metas 50% 40% Punto de equilibrio Límite aceptable COSTOS DE RECUPERACION NIVEL DE PERDIDAS 30% 20% 15% CCCC 1234 Fuente : Instituto Mexicano de Tecnología del Agua Tema : Recuperación Integral de Pérdidas de Agua Potable

35 Desde 1989, se trabaja con todos los sectores de la población, en un programa PERMANENTE, a través de: * Campañas Escolares. * Campañas Institucionales. * Semana Estatal del Agua. *Presencia en Eventos públicos y privados. * Espacios Municipales del Agua. PROGRAMA CULTURA DEL AGUA

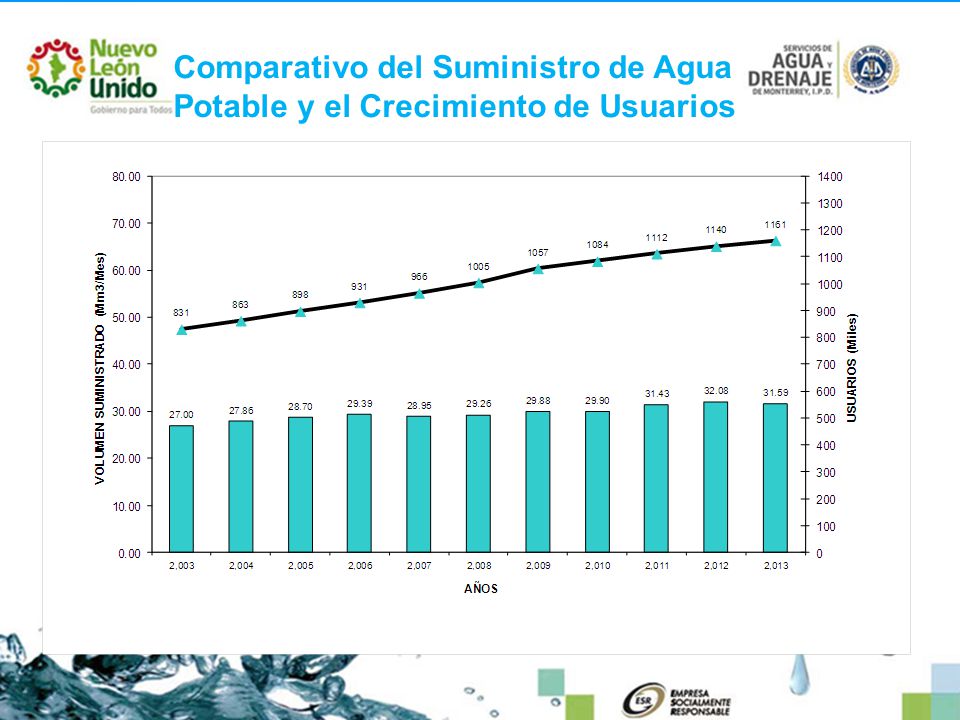

36 Comparativo del Suministro de Agua Potable y el Crecimiento de Usuarios

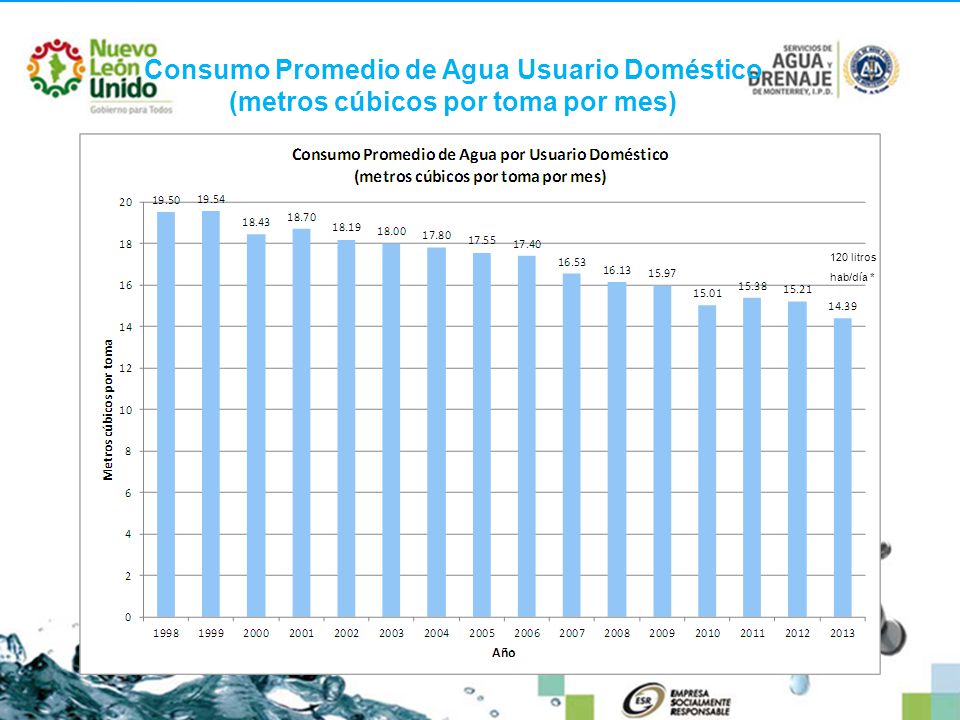

37 Consumo Promedio de Agua Usuario Doméstico (metros cúbicos por toma por mes) 120 litros hab/día *

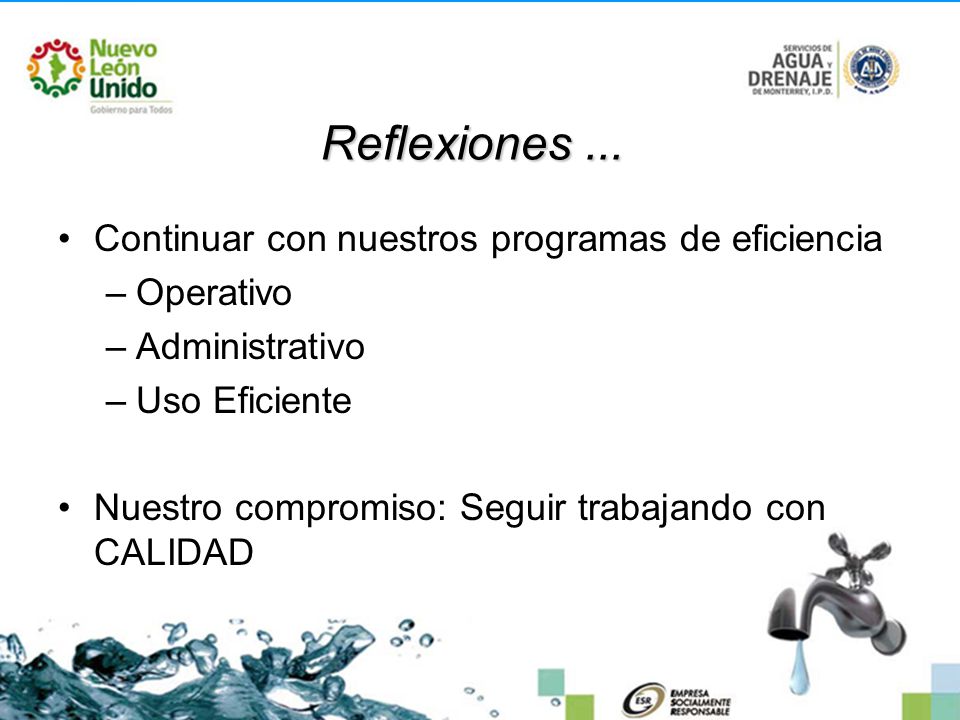

38 Reflexiones... Continuar con nuestros programas de eficiencia –Operativo –Administrativo –Uso Eficiente Nuestro compromiso: Seguir trabajando con CALIDAD

39 GRACIAS
