Diagrama de Actividades

Presentación del tema: "Diagrama de Actividades"— Transcripción de la presentación:

1 Diagrama de Actividades
Ingeniería de Software Diagrama de Procesos y Diagrama de Actividades Prof. Gloria Lucía Giraldo G. (Ph.D) Escuela de Sistemas Facultad de Minas. Of. M8A-313 1

2 Diagrama de Procesos 2

3 Diagrama de Procesos Muestra:
las actividades de la organización y la secuencia en que ellas se llevan a cabo. los pasos detallados que ocurren dentro de un proceso para transformar las entradas en salidas. los flujos de información y/o materiales existentes entre los pasos y las dependencias organizacionales. los grupos de personas o responsables de cada etapa del proceso. Universidad Nacional de Colombia Sede Medellín 3

4 ¿Cómo construirlo? Identificar los actores que interactúan con el sistema. Reconocer cada uno de los pasos que se siguen para cumplir con la labor. Ordenar los pasos obtenidos de acuerdo al orden de ocurrencia (ordenamiento secuencial). Asociar los pasos al actor responsable de los mismos. Identificar los eventos que desatan ciertos pasos dentro del proceso. Identificar los eventos que se constituyen en resultados del proceso. Reconocer la información que se va recopilando a lo largo del proceso que se está describiendo. Universidad Nacional de Colombia Sede Medellín 4

5 Elementos básicos Actor/Rol: Es una dependencia, grupo de personas o individuo responsable de una actividad o grupo de actividades. En el modelo se traza un carril por cada actor. Proceso/Acción/Paso: Es una actividad o función de un proceso básico. Es una actividad discreta, ya que tiene principio y fin. Se representa con un rectángulo. Universidad Nacional de Colombia Sede Medellín 5

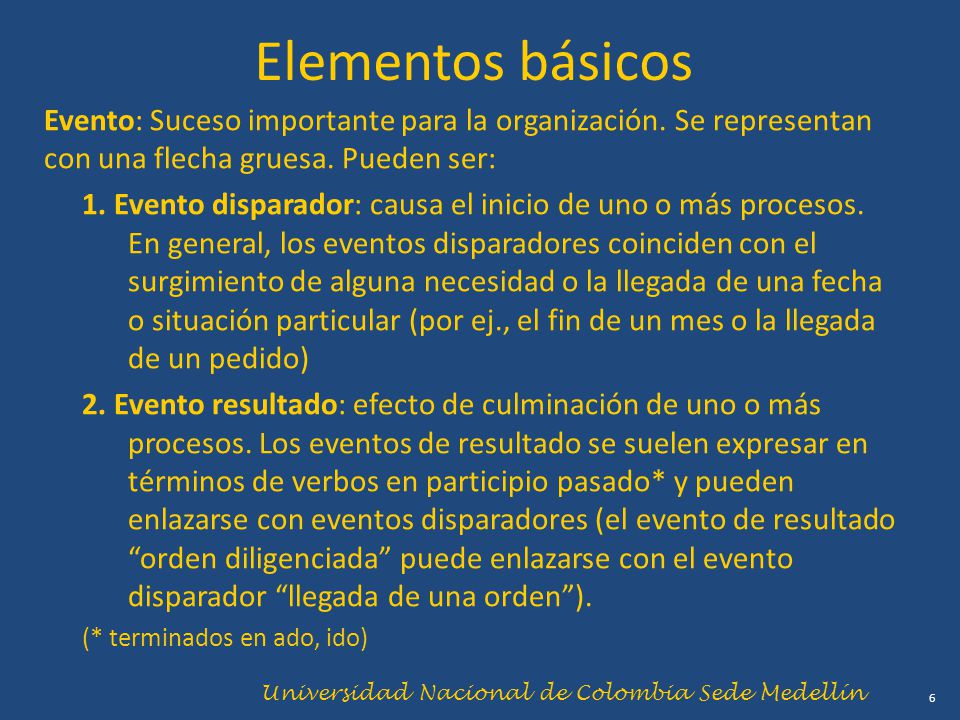

6 Elementos básicos Evento: Suceso importante para la organización. Se representan con una flecha gruesa. Pueden ser: 1. Evento disparador: causa el inicio de uno o más procesos. En general, los eventos disparadores coinciden con el surgimiento de alguna necesidad o la llegada de una fecha o situación particular (por ej., el fin de un mes o la llegada de un pedido) 2. Evento resultado: efecto de culminación de uno o más procesos. Los eventos de resultado se suelen expresar en términos de verbos en participio pasado* y pueden enlazarse con eventos disparadores (el evento de resultado “orden diligenciada” puede enlazarse con el evento disparador “llegada de una orden”). (* terminados en ado, ido) Universidad Nacional de Colombia Sede Medellín 6

7 Elementos básicos Condición: corresponde a la verificación de hechos particulares. Dependiendo de si se cumple o no, debe seguir una secuencia de pasos específica. Se representa con un rombo. Datos o Almacenamientos: representan información generada o requerida en los procesos. Para su representación se utiliza el símbolo de los datos almacenados de los diagramas de flujo convencionales, rotulados con el nombre de los datos. Universidad Nacional de Colombia Sede Medellín 7

8 Elementos básicos Flujos: también llamados intercambios, pueden ser de datos o de cosas físicas y los flujos temporales que muestran una secuencia de control donde haya necesidad de un orden particular entre los pasos. Se representan con flechas unidireccionales, continuas cuando representa secuencia entre procesos y discontinuas cuando representan flujo desde o hacia los almacenamientos. Universidad Nacional de Colombia Sede Medellín 8

9 Elementos básicos Fin de proceso: Indica la finalización de una rama del proceso, pues allí termina la secuencia del proceso. Se representa con una circunferencia con un círculo relleno en el centro. Etiqueta de continuidad: permite vincular elementos lejanos en el diagrama. Universidad Nacional de Colombia Sede Medellín 9

10 Diagrama de procesos: Sintaxis
Disparador Evento paso paso Sólo si es necesario!! Finalizador paso paso1 paso2 no condición Paso 2 pason Paso 1 sí Paso 3 condición Paso 1 sí condición 10 no 10

11 Diagrama de procesos: Sintaxis
Paso 1 1 1 Paso 2 Almacenamiento Con el paso se está almacenando “algo”. Aca se dice ese « algo » paso El paso requiere “algo” contenido en el almacén Almacenamiento Aca se dice ese « algo » paso Universidad Nacional de Colombia Sede Medellín 11 11

12 Diagrama de procesos: Sintaxis
Almacenamiento 1 paso Almacenamiento 2 Con esta forma sintáctica es posible indicar una secuencia de almacenamientos en los cuales se almacena la información proveniente del paso (relaciones “tiene”). Universidad Nacional de Colombia Sede Medellín 12 12

13 Diagrama de Procesos: ejemplo
Necesidad de desarrollar software Capturar Requerimientos Analizar problema 1 Analista Requerimientos arquitecto 1 Diseñar Solución desarrollador implementar Universidad Nacional de Colombia Sede Medellín 13 13

14 Diagrama de Procesos para Rapizza
14

15 Tabla explicativa de los procesos
Universidad Nacional de Colombia Sede Medellín

16 Reglas del Negocio En esta tabla se deben incluir elementos como los siguientes: Las restricciones propias del negocio: por ejemplo “los profesores pueden cambiar de categoría después de cuatro años de servicio”. Las fórmulas para la realización de cálculos: por ejemplo “la nota definitiva es el promedio ponderado de las notas parciales multiplicadas por sus pesos respectivos”. Las limitaciones de acceso a la información: por ejemplo “únicamente el Director de la Escuela puede autorizar los viajes a congresos”. Las políticas de la organización: por ejemplo “cuando un estudiante pierde la misma materia por tercera vez, pierde la calidad de estudiante”. Universidad Nacional de Colombia Sede Medellín

17 Diagrama de Actividades

18 Diagrama de Actividades
Se usa para representar un conjunto de acciones que conducen a realizar un objetivo. Típicamente utilizado para representar los modelos del negocio y para modelar la lógica detallada de una regla del negocio. En muchos casos son equivalentes a los diagramas de flujo de datos.

19 Elementos básicos del diagrama de actividades
Nodo de inicio Acción Transición Nodo de decisión Nodo de fin Acción Se evalúa a Falso o Verdadero y deben ser excluyentes [condición de guarda] [condición de guarda] La actividad representa una tarea o un paso dentro del flujo Acción 1 Acción2 Otros elementos se verán más adelante … 19

20 Haciendo múltiples tareas al mismo tiempo …
Nodo Fork y nodo Join FORK La actividad representa una tarea o un paso dentro del flujo JOIN

21

22 Eventos de tiempo A veces se desea modelar un periodo de espera entre dos acciones, en esos casos se utiliza un evento de tiempo representado por un reloj de arena. Esperar 3 días Despachar orden de compra Envío cuenta de cobro Un evento de tiempo sin flujo de entrada representa un evento repetitivo. Esperar 1 segundo Esto significa que la página se actualiza cada segundo Actualizar página Observe que en este caso no existe nodo de inicio. El evento de tiempo es una manera alternativa de iniciar una actividad

23 Llamando otras actividades
Aprobar el pago Aprobar el pago Acción 1 Acción 2 Acción 3

24 Mostrando objetos que pasan entre acciones
Los nodos Objeto permiten mostrar como fluyen los datos a través de una actividad Diligenciar Solicitud de orden Aprobar el pago Orden Nodo Objeto Enviar orden

25 Nodos objeto como entradas y salidas de una actividad
Aprobar el pago Actualizar Estado orden Calcular total Autorizar TC Orden Orden

26 Enviando y recibiendo señales
Nodo señal de recepción Nodo señal de envío Enviar Solicitud Aprobación TC Recibir respuesta Actualizar Estado orden Calcular total Una actividad también puede comenzar con una señal de recepción. Recibir orden de compra Procesar orden Enviar orden

27 El inicio de una actividad puede ser:
La forma más común Recibiendo datos de entrada En respuesta a un evento de tiempo Como resultado de ser “despertado” por una señal

28 Diagrama de actividades mostrando los participantes
Actor 1 Actor 2

29 Actividad en clase Para hacer café en una máquina de filtro se procede de la siguiente forma: Se echa la cantidad deseada de café en el filtro y este último se coloca en la máquina. Se echa agua en el recipiente destinado para ello. Se prende la máquina. Se busca un pocillo para café y cuando el café está listo, se sirve en él.
