1 Presentación Red Jerárquica
Realizado por: Armando Sánchez Montero ASM © 2008 PAG.: 1

2 Red Jerárquica Cualquier red de conmutación es un conjunto de:
Nodos donde se conmuta Enlaces que llevan datos entre nodos Aunque algunas redes permiten mas de un camino conmutado entre dos puntos finales, otras no, como la telefónica. Los abonados se conectan a centrales locales y la estructura es jerárquica (árbol) Central local Central primaria o de transito Central secundaria (provincial) Central Terciaria o nodal PAG.: 2

3 Disposición Geográfica
b d c f e L1 L7 L3 L2 L5 L4 L6 P2 P1 P3 P4 S1 S4 S2 S3 T1 T2 T3 PAG.: 3

4 Disposición Jerárquica
T1 T2 T3 S1 S2 S3 S4 P1 P2 P3 P4 L1 L2 L3 L4 L5 L6 L7 a b c d e f PAG.: 4

5 Red Jerárquica Necesidad de la existencia de centrales Uno de los motivos (aunque no el único), de la existencia de las centrales telefónicas, es el de ahorrar en el nº de conexiones que se deben efectuar desde los aparatos telefónicos, o aparatos de abonado. PAG.: 5

6 Central Local La central que efectúa únicamente la misión de conectar abonados entre sí se denomina central LOCAL. Cada una de estas uniones está materializada por un par de conductores convenientemente aislados, y que se denominan “par de abonado ” o “ línea de abonado”. PAG.: 6

7 Central Primaria Por lado, es necesaria la existencia de una central, de rango superior a la local, de mayor categoría, que conecte entre sí las centrales locales. Esta central se denomina central PRIMARIA. La misión primordial de la central primaria es, conectar centrales locales entre sí, cursando llamadas de tránsito. Cada central local depende de una y sólo una central primaria La unión entre una central local y la central primaria de que depende se denominada sección primaria y está compuesta por un conjunto de circuitos individuales denominados enlaces. PAG.: 7

8 Central secundaria Como los abonados de distintas áreas primarias han de tener también la posibilidad de comunicarse, deben interconectarse entre sí las centrales primarias. Esta central se denomina central SECUNDARIA. (casi siempre, un área secundaria coincide con una provincia). PAG.: 8

9 Central terciaria Un área terciaria suele coincidir, al menos, con una región y, por ello, recibe también el nombre de “región nodal “. Cada central secundaria depende de una y sólo una central terciaria. Sin embargo, de una central terciaria dependen varias secundarias. La función de la central terciaria es la de conectar centrales secundarias entre sí, cursando llamadas de tránsito. PAG.: 9

10 Unión entre centrales SECCION PRIMARIA: Unión, de Red Jerárquica, entre una central local y la central primaría de la que depende. SECCION SECUNDARIA: Unión, de Red Jerárquica, entra una central primaria y la central secundaria de la que depende. SECCION TERCIARIA: Unión, de Red Jerárquica, entre una central secundaria y la terciaria de la que depende. SECCION CUATERNARIA: Unión, de Red Jerárquica, entre dos centrales Terciarias o nodales. Hay 15 secciones cuaternarias, en España PAG.: 10

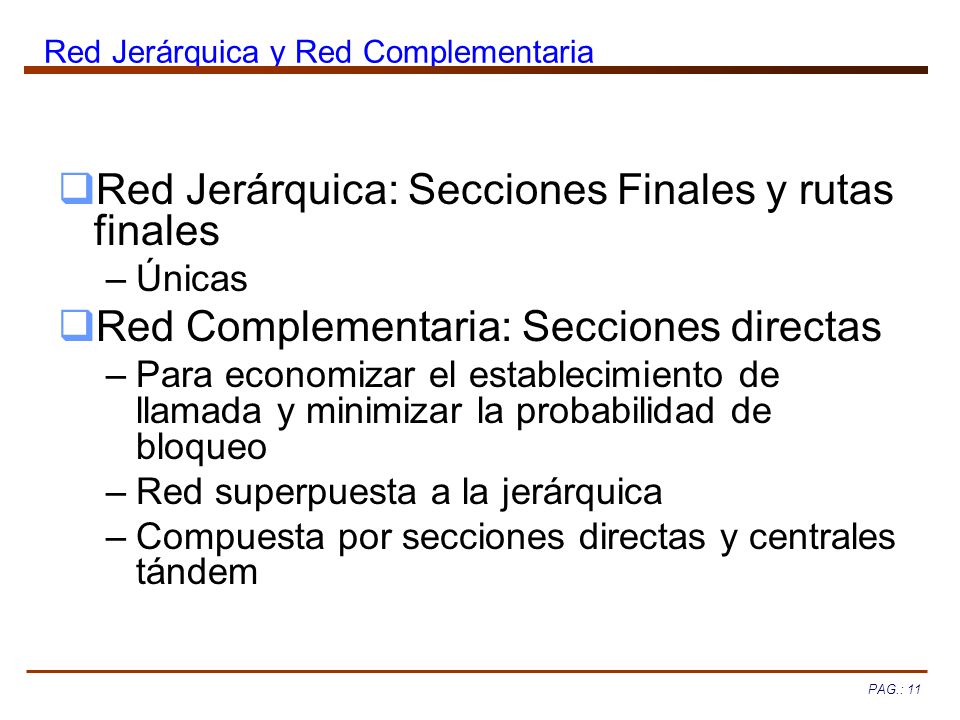

11 Red Jerárquica y Red Complementaria
Red Jerárquica: Secciones Finales y rutas finales Únicas Red Complementaria: Secciones directas Para economizar el establecimiento de llamada y minimizar la probabilidad de bloqueo Red superpuesta a la jerárquica Compuesta por secciones directas y centrales tándem PAG.: 11

12 Secciones finales Las uniones, por red jerárquica, entre centrales, se denominan, como sabernos, línea de abonado, sección primaria, sección secundaria, sección terciaria y sección cuaternaria. Tales uniones reciben el nombre genérico de secciones finales. La longitud de la ruta final depende de la “ distancia" a que estén situados los abonados en la red jerárquica. PAG.: 12

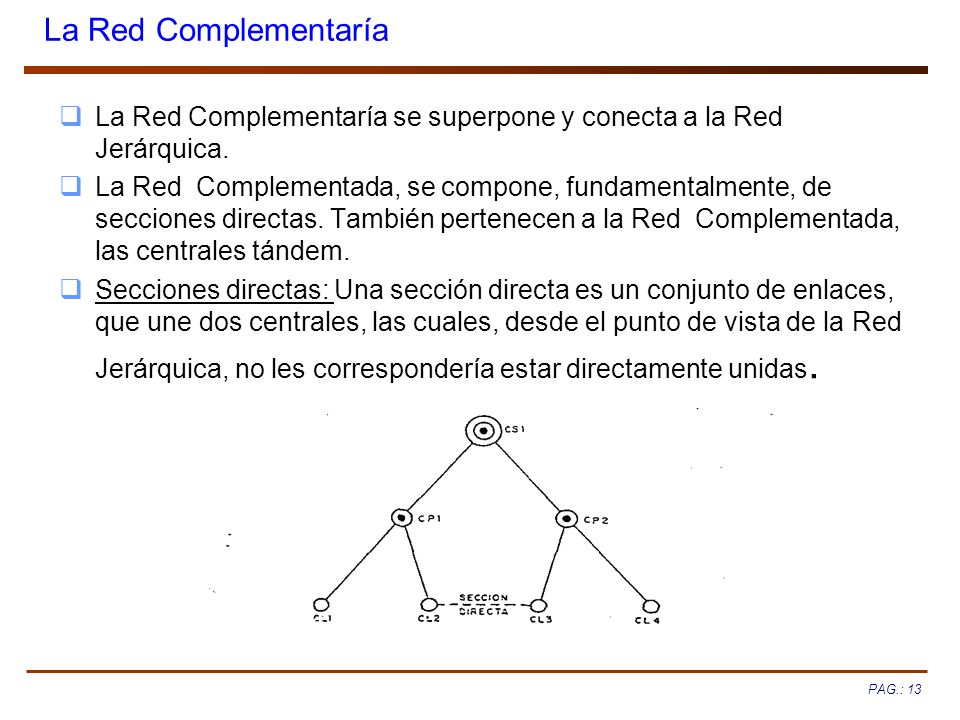

13 La Red Complementaría La Red Complementaría se superpone y conecta a la Red Jerárquica. La Red Complementada, se compone, fundamentalmente, de secciones directas. También pertenecen a la Red Complementada, las centrales tándem. Secciones directas: Una sección directa es un conjunto de enlaces, que une dos centrales, las cuales, desde el punto de vista de la Red Jerárquica, no les correspondería estar directamente unidas. PAG.: 13

14 Secciones directas Las secciones directas pueden establecerse, no sólo entre centrales locales entre sí, sino también entre centrales primarias entre sí, y entre centrales secundarias entre sí. Además, también está permitida la existencia de secciones directas entre centrales de distinta categoría, siempre que no difieran en la jerarquía de la red en más de un grado. En otras palabras, están permitidas las secciones directas: ‑ De central local a central local Por tener la ‑ De central primaria a central primaria misma jerarquía ‑ De central secundaria a central secundaria en la Red. - De central local a central primaria, de la que no dependa jerárquicamente Por diferir sólo ‑ De central primaria a central secundaria, de en un grado en la jerarquía de la la que no dependa jerárquicamente Red.. ‑ De central secundaria a central nodal de la que no dependa jerárquicamente. PAG.: 14

15 Secciones directas permitidas
Están representadas todo tipo de secciones directas permitidas. PAG.: 15

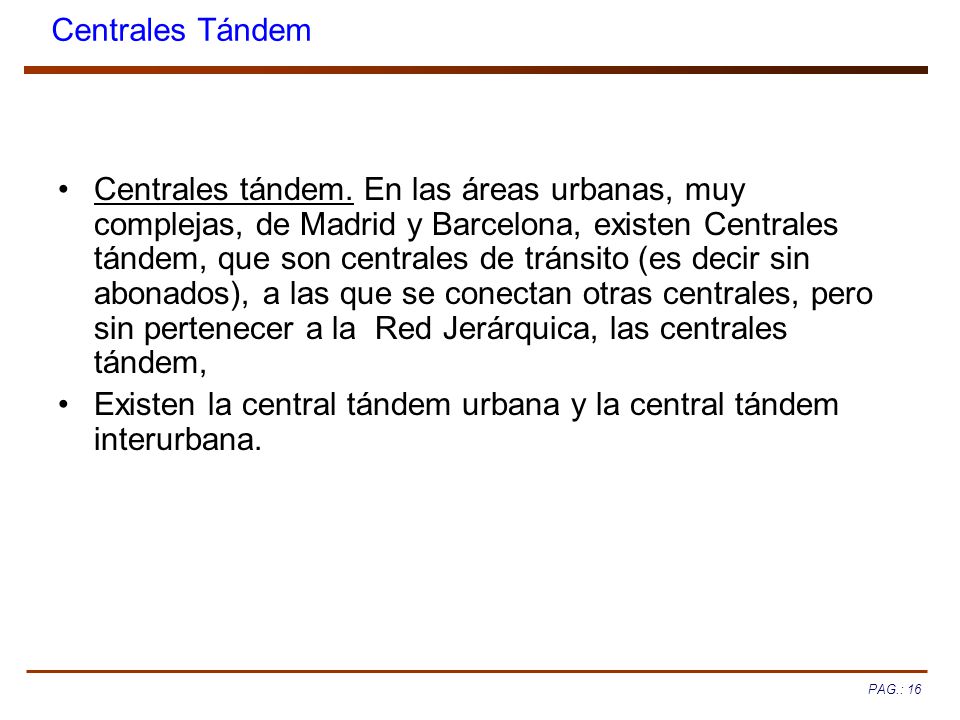

16 Existen la central tándem urbana y la central tándem interurbana.
Centrales Tándem Centrales tándem. En las áreas urbanas, muy complejas, de Madrid y Barcelona, existen Centrales tándem, que son centrales de tránsito (es decir sin abonados), a las que se conectan otras centrales, pero sin pertenecer a la Red Jerárquica, las centrales tándem, Existen la central tándem urbana y la central tándem interurbana. PAG.: 16

17 Función y categoría de las centrales
Según la red analógica aunque en la actualidad se superpone la red digital materializada por las centrales AXE o 1240. - Red Urbana. - Red Rural. Red Rural se organiza en base a las áreas primarias denominadas Sectores. Las centrales que podemos ver serán ( C.S) centrales de sector y (CTS) centrales de transito sectorial, localizada en la población mas importante de la comarca. - Numero de sectores 356. - 7 por provincia. - A la central cabecera del sector se le conectan las CT por jerarquía. - La misión principal de la central primaria cabecera del sector es cursar llamadas en transito. PAG.: 17

18 Central de sector (CS) Lo que diferencia si la cabecera del sector es una CS o una CTS es el tratamiento que se da a los abonados propios de la población más importante del sector. En la mayoría de los casos, el tráfico no es excesivo, y la central primario cabecera del sector puede ocuparse de ejercer de central local para dichos abonados. En este caso se la denomina central de sector (C.S.). PAG.: 18

19 Central de transito sectorial (CTS)
Si el nº de llamadas es excesivo, la central primaria cabecera del sector sólo puede ocuparse de ejercer su función como primaria, es decir, su función de tránsito. En tal caso, se denomina central de tránsito sectorial (C.T.S.); para atender a los abonados propios de la población más importante del sector, será necesario que en dicha población se sitúe, además de la CTS, una central terminal (CT). Dicha central no es necesaria en el caso de que la primaria sea una CS. PAG.: 19

20 Área secundaria rural Puede verso cómo todas las centrales de sector y centrales de tránsito sectorial de una provincia, se conectan, por red jerárquica, a la central secundaria cabecera de la provincia, que, habitualmente, es una CAI (Central automática interurbana). Se ven secciones directas entre CS y CTS de la misma provincia o de otras provincias e incluso entre CAI. PAG.: 20

21 Definiciones CENTRAL DE SECTOR (C.S.).
Central primaria, de la que dependen centrales locales (termínales) situadas en poblaciones distintas. Además, ejerce funciones de central local para los abonados de su población. CENTRAL DE TRANSITO SECTORIAL. (CTS). Central primaria, de la que dependen centrales locales (terminales), situadas en la misma o distintas poblaciones. No se conectan abonados directamente a ella. CENTRAL TERMINAL (C.T.). Central local que efectúa la conexión entre abonados de una o varias poblaciones, generalmente pequeñas. Depende de una central primaria (CS o CTS) situada en una población distinta. Existen, además, otros tipos de centrales rurales, mucho menos frecuentes que se denomina CENTRAL DE SUBSECTOR. Central, en principio terminal, a la que, excepcionalmente, se capacita para realizar tránsitos entre otras centrales terminales cuando con ello se consigue un ahorro importante de circuitos. No se define en función de ella ningún área geográfica. Su categoría es la de central primaria. CENTRAL DE SECTOR PRINCIPAL. Central, en principio de sector, a la que, excepcionalmente, se capacita para realizar tránsitos entro otras centrales de sector, cuando con ello se consigue un ahorro importante de circuitos. Su categoría es la de central primaria. PAG.: 21

22 Red Urbana. Área unicentral Área multicentral. - Simple. - Compuesta
Área multicentral Compuesta Área multicentral Simple PAG.: 22

23 Área unicentral Existen muchas poblaciones que, debido a la demanda existente, sólo disponen de una central telefónica. El área de servicio de dicha central se conoce como área unicentral. Ahora bien, si en una población el número de abonados es suficientemente grande, se hará necesaria la existencia de varias centrales locales. Estas centrales locales, dependerán única y exclusivamente de una central con función de primaria, a través de la Red Jerárquica. Dichas centrales locales se denominan centrales urbanas y, aunque su categoría en la red Jerárquica es la misma que la de las centrales terminales (categoría de central local), sus características son muy distintas; el nº de sus abonados es mucho mayor (típicamente varios miles, o incluso varias decenas de miles, frente a varios cientos en la terminal), dependen de una central con función de primaria situada en la misma población (mientras que la terminal depende de una central primaria situada en otra población) y sus características de uniones de Red Complementarla son distintas. PAG.: 23

24 Área multicentral Simple.
Además, por Red Jerárquica están unidas a una central con funciones de primaria. Ocurre, en la práctica, que dicha central es una CAI (Central automática Interurbana), central que ejerce funciones de secundada, conectando a las primarias de los sectores. Por tanto, nos encontramos en un caso de doble función, similar al de la central de sector aunque elevando en un grado la categoría. La CAI, ejerce función de secundaria para las centrales de sector (o de tránsito sectorial) y función de primaria para las urbanas de su área multicentral. Su categoría en la red, es la de la función de más rango que ejecuta y, por tanto, es una central secundaria, aunque en la fig. se haya representado como primaria, en virtud de la función que realiza. PAG.: 24

25 Área multicentral compuesta
La Red urbana Multicentral Compuesta, consta de 2 zonas, denominadas Zona Interior y Zona Exterior. Zona interior. Las centrales urbanas 1, 2 y 3, conectadas todas entre sí, y no dependientes de la tándem, se denominan centrales urbanas ordinarias. Las centrales urbanas corresponden a una Red Urbana Multicentral Simple. Zona Exterior. Las centrales urbanas A, B, C, D, E y F se sitúan en la llamada «zona exterior", y se conocen como centrales urbanas "no ordinarias" por depender de centrales tándem. Se conectan a la zona interior a través de centrales tándem su categoría es la de central primaria. , PAG.: 25

26 Área multicentral. Definiciones
CENTRAL URBANA. Central local, de mayor capacidad que la central terminal, que realiza la conexión de abonados pertenecientes a la misma población, y que depende de una central, con función de primaria, pero cuya categoría puede ser secundaria, situada en la misma área urbana. Si no depende de centrales tándem urbanas (o de centrales de interconexión) se llama ordinaria. En caso contrario, se llama no ordinaria. CENTRAL TANDEM URBANA. Central primaria, de la que dependen exclusivamente centrales urbanas de la zona exterior de un área urbana multicentral compuesta. Cuando únicamente dependen de ella centrales rotary, se llama central de interconexión. Existe, además, otro tipo de central del área urbana que se denomina: CENTRAL TANDEM INTERURBANA. Central de tránsito, que realiza, simultáneamente las funciones de central tándem urbana para determinadas, centrales urbanas del mismo área metropolitana, de central de sector para determinadas centrales terminales situadas fuera del área metropolitana y/o de central automática fuera del área metropolitana. Su categoría es de central primaria. PAG.: 26

27 Tráfico Interprovincial. La CAI
La central automática interurbana (CAI), conecta por vía jerárquica las cabeceras de los sectores (centrales de sector, o de tránsito sectorial) ejerciendo funciones de secundaria y también por vía jerárquica, conecta a las centrales urbanas de su área urbana, ejerciendo funciones de primaria aunque su categoría es siempre la de secundarias. PAG.: 27

28 Tráfico Interprovincial. La CAI
Con estas conexiones está resuelto el tráfico telefónico dentro del área secundaria, es decir, dentro de la provincia. Cualquier llamada entre 2 abonados de la provincia, ya sea desde los sectores al área urbana, o viceversa, o bien llamadas entre sectores o entre centrales urbanas distintas, puede resolverse en último término, a través de la CAI. Pero la CAI tiene también otra misión, que es cursar tráfico interprovincial, pueden realizarse, con dos centrales distintas, una especializada en tráfico provincial, y que se denomina CAP (Central automática provincial), y otra especializada en tráfico nacional o interprovincial, que se denomina CAN (Central automática nacional). Son secundarias. PAG.: 28

29 Red Jerárquica Fin Realizada por: ASM©
