Geodinámica externa: Mapas geológicos y topográficos

Presentación del tema: "Geodinámica externa: Mapas geológicos y topográficos"— Transcripción de la presentación:

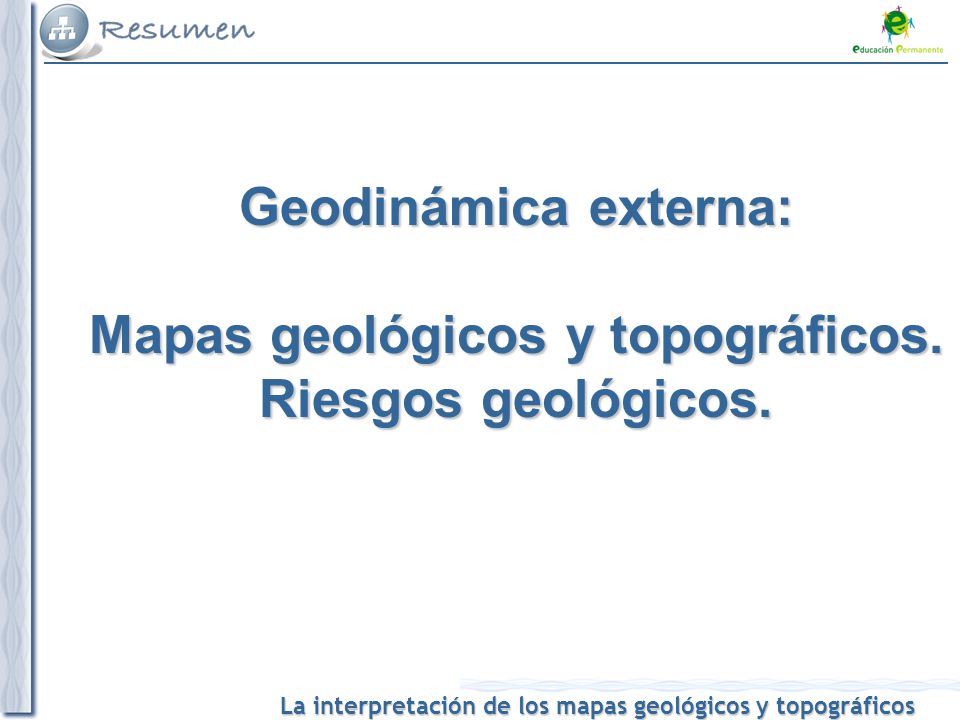

1 Geodinámica externa: Mapas geológicos y topográficos
Geodinámica externa: Mapas geológicos y topográficos. Riesgos geológicos.

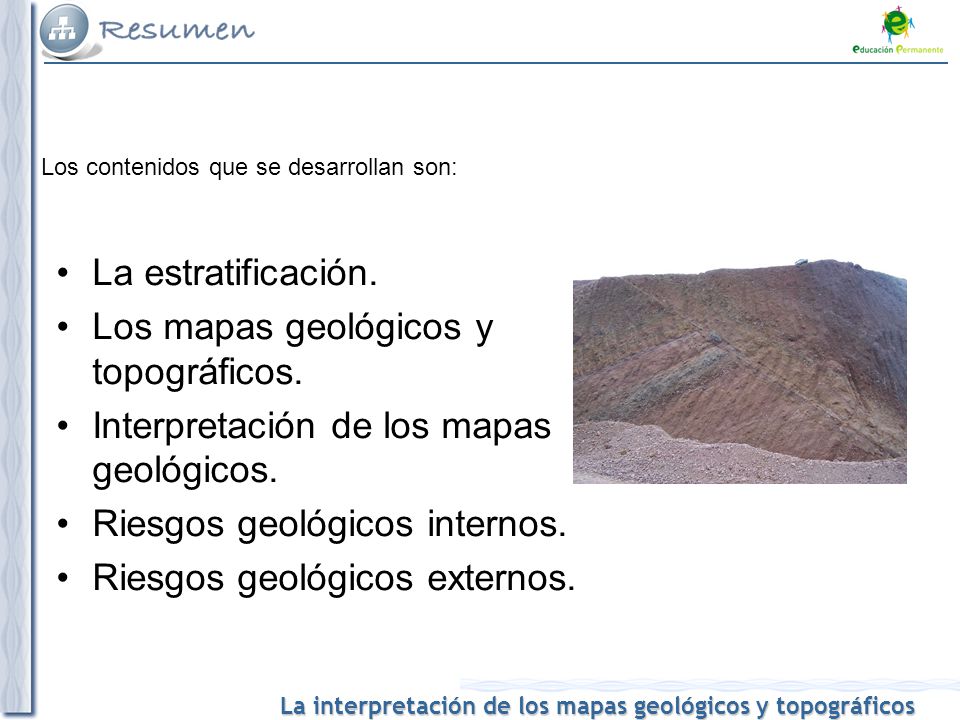

2 Los mapas geológicos y topográficos.
Los contenidos que se desarrollan son: La estratificación. Los mapas geológicos y topográficos. Interpretación de los mapas geológicos. Riesgos geológicos internos. Riesgos geológicos externos.

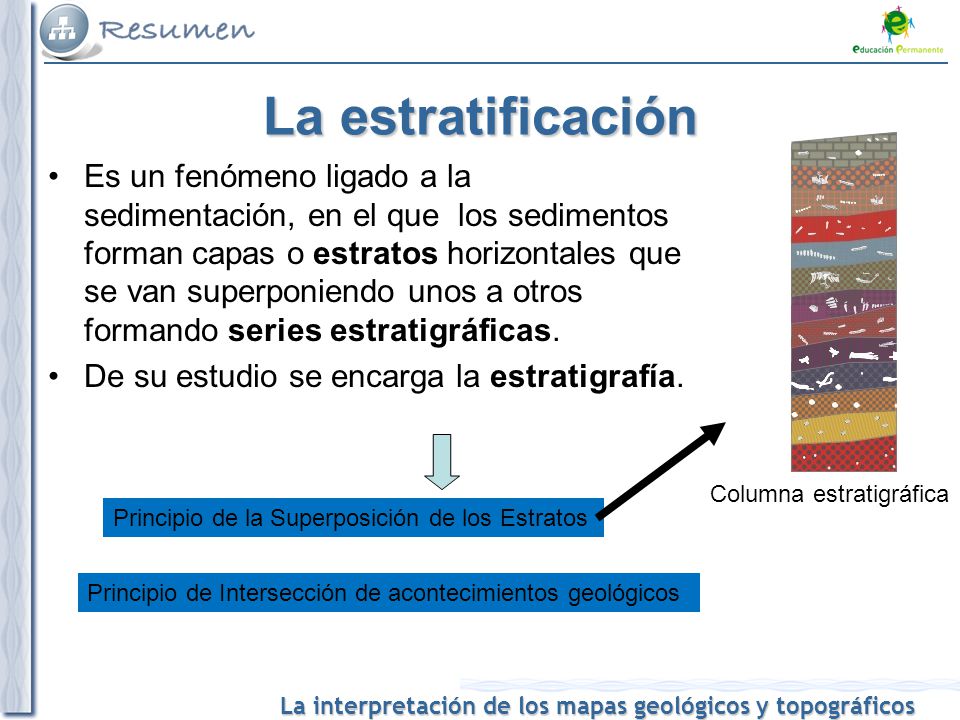

3 La estratificación Es un fenómeno ligado a la sedimentación, en el que los sedimentos forman capas o estratos horizontales que se van superponiendo unos a otros formando series estratigráficas. De su estudio se encarga la estratigrafía. Columna estratigráfica Principio de la Superposición de los Estratos Principio de Intersección de acontecimientos geológicos

4 Los mapas geológicos y topográficos
Mapa topografico Mapa geológico Es la representación del relieve de una zona a través de las curvas de nivel. Utiliza un sistema de proyección UTM. Utiliza cuadrículas UTM para localizar un punto sobre él. Es la representación de la litología, estructuras geológicas y edad de los materiales de una zona de la Tierra.

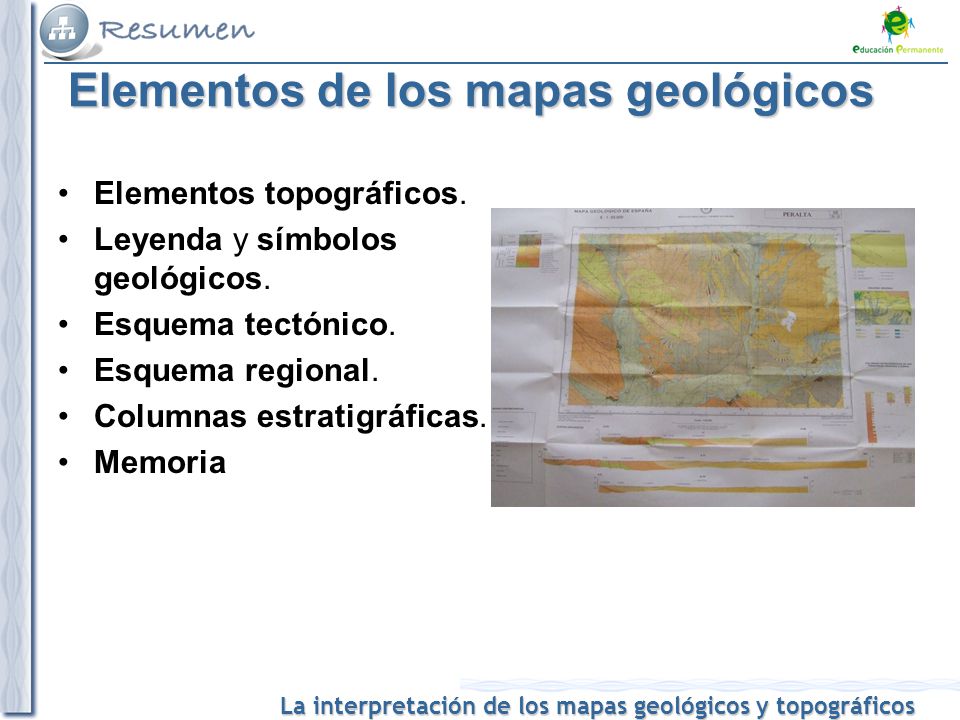

5 Elementos de los mapas geológicos
Elementos topográficos. Leyenda y símbolos geológicos. Esquema tectónico. Esquema regional. Columnas estratigráficas. Memoria

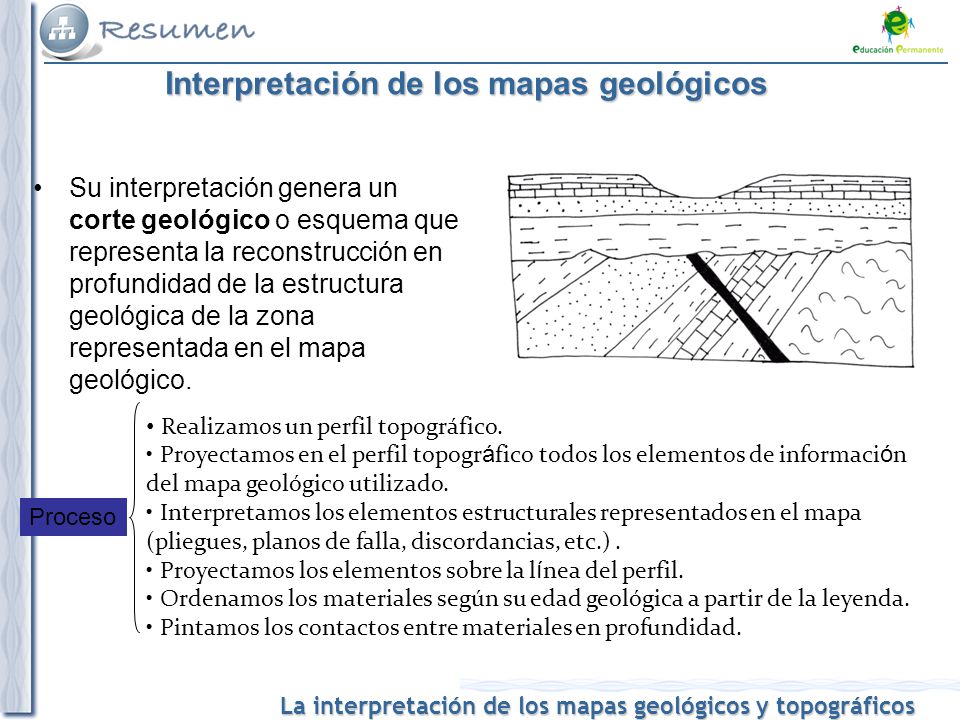

6 Interpretación de los mapas geológicos
Su interpretación genera un corte geológico o esquema que representa la reconstrucción en profundidad de la estructura geológica de la zona representada en el mapa geológico. Realizamos un perfil topográfico. Proyectamos en el perfil topográfico todos los elementos de información del mapa geológico utilizado. Interpretamos los elementos estructurales representados en el mapa (pliegues, planos de falla, discordancias, etc.) . Proyectamos los elementos sobre la línea del perfil. Ordenamos los materiales según su edad geológica a partir de la leyenda. Pintamos los contactos entre materiales en profundidad. Proceso

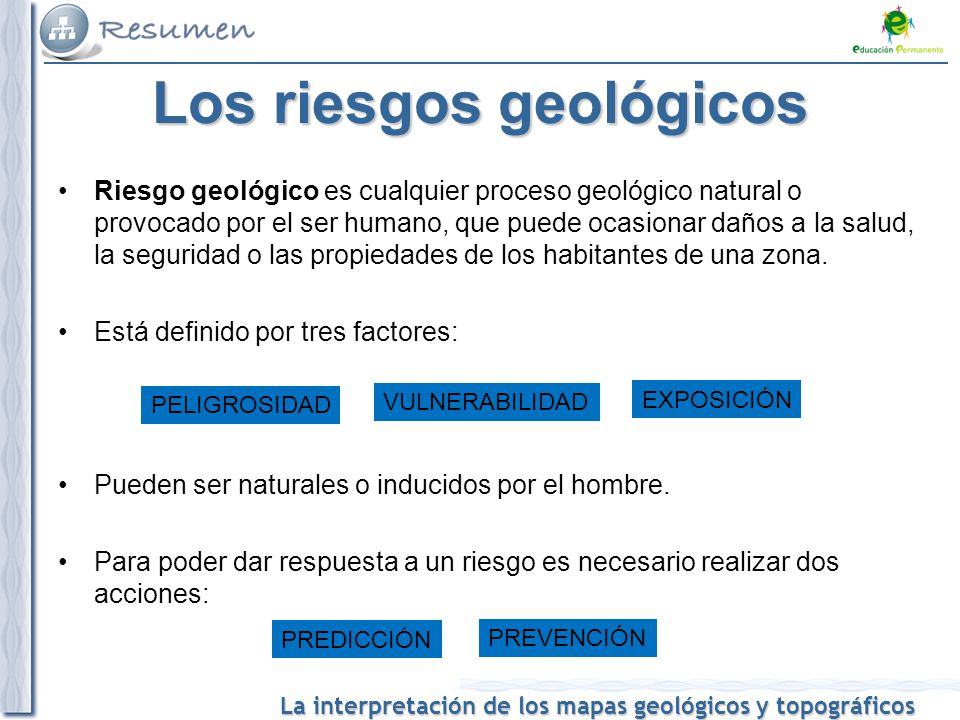

7 Los riesgos geológicos
Riesgo geológico es cualquier proceso geológico natural o provocado por el ser humano, que puede ocasionar daños a la salud, la seguridad o las propiedades de los habitantes de una zona. Está definido por tres factores: Pueden ser naturales o inducidos por el hombre. Para poder dar respuesta a un riesgo es necesario realizar dos acciones: PELIGROSIDAD VULNERABILIDAD EXPOSICIÓN PREDICCIÓN PREVENCIÓN

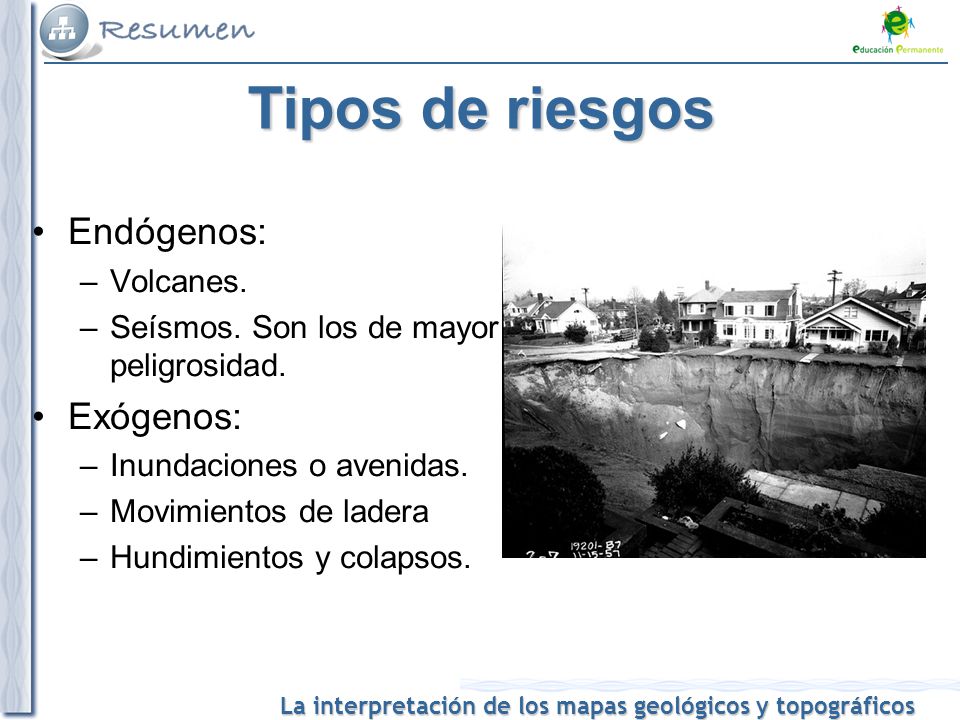

8 Tipos de riesgos Endógenos: Exógenos: Volcanes.
Seísmos. Son los de mayor peligrosidad. Exógenos: Inundaciones o avenidas. Movimientos de ladera Hundimientos y colapsos.

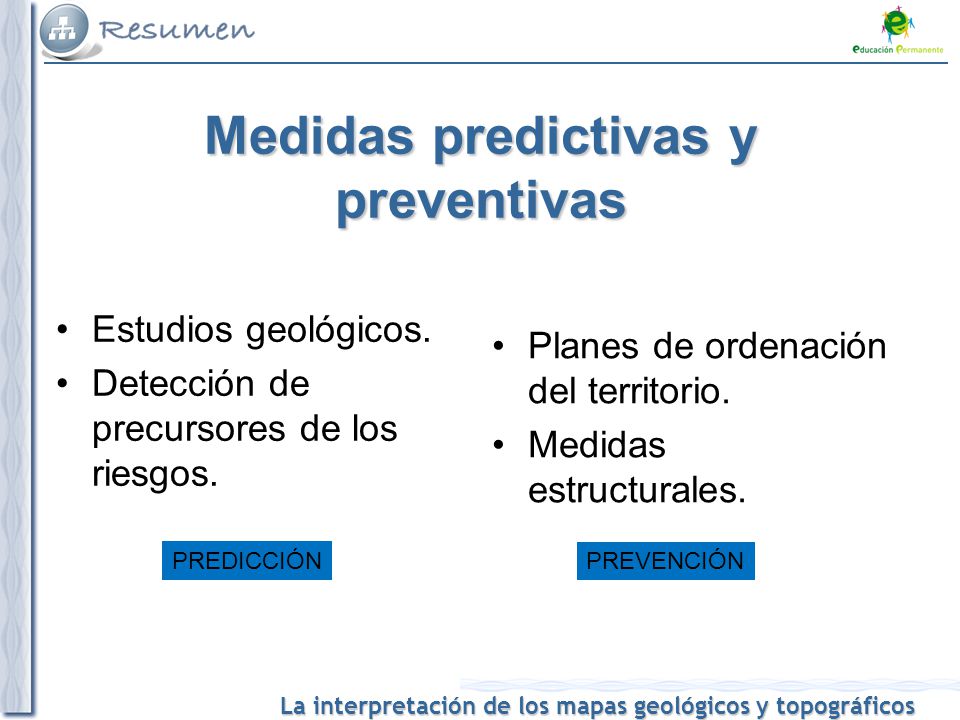

9 Medidas predictivas y preventivas
Estudios geológicos. Detección de precursores de los riesgos. Planes de ordenación del territorio. Medidas estructurales. PREDICCIÓN PREVENCIÓN
