Diseño de control de velocidad de un servomecanismo
Autor: Pedro Blanquer Jaraiz Directores de proyecto: Ramón Rodríguez Pecharromán Juan Luis Zamora Macho
2
Índice de la presentación:
Introducción Objetivos del proyecto Modelado del servomecanismo de velocidad Diseño del control del servomecanismo de velocidad Implantación de los controles diseñados
3
(Únicamente se controla la velocidad)
Servo Encoder incremental Encoder absoluto Dinamo Motor Reductora (Únicamente se controla la velocidad)
4
Control Gain-Scheduling
Descripción: Aplicar una misma topología para todos los puntos de operación Cambiar los parámetros del control según el punto de funcionamiento Ventajas: Tener un control óptimo para cada P.O. Tratar las no linealidades Problemas Obtención del modelo Transición de los controles
5
Resumen del modelado Sistema no lineal:
P. O. Velocidad P. O. Par Sentido de aceleración Subida Bajada A alta velocidad se observa bastante ruido Tabla de parámetros
6
Controles diseñados Control Gain-Scheduling
Control proporcional Control proporcional-Integral Características de los controles Variables de auxiliares P. O. Velocidad P. O. Par resistente Sentido de aceleración
7

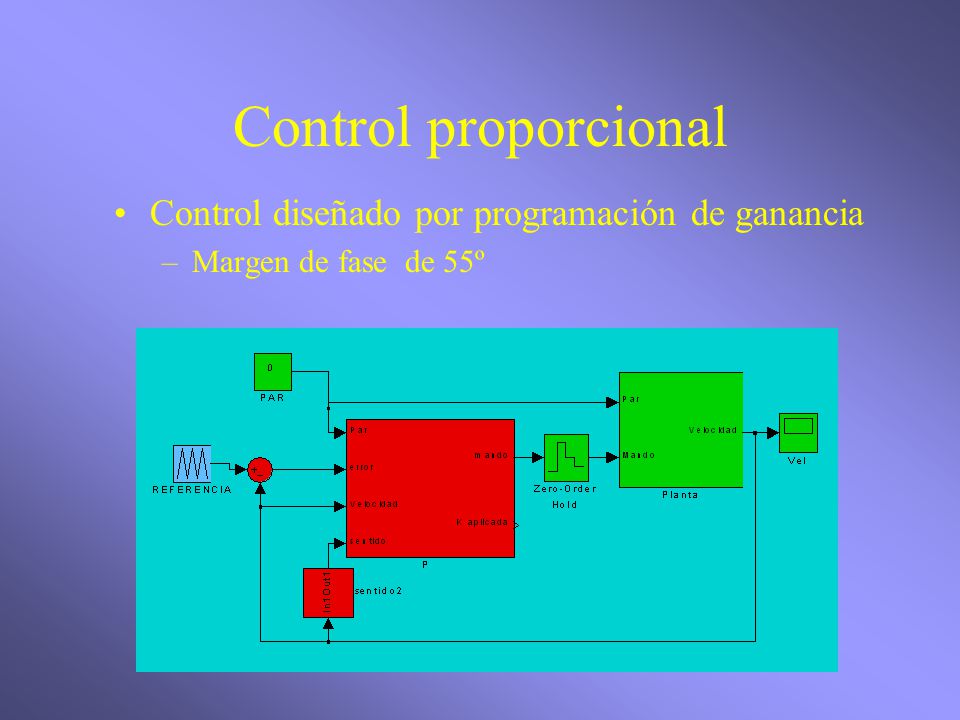

Control proporcional Control diseñado por programación de ganancia
Margen de fase de 55º
8
Comparación de controles proporcionales
Simulaciones realizadas: Control Gain-Scheduling Controles fijos Kmax=15 Kmed=10 Kmin=6
9
Comparación de controles proporcionales
0% de velocidad
10
Comparación de controles proporcionales
50% de velocidad
11

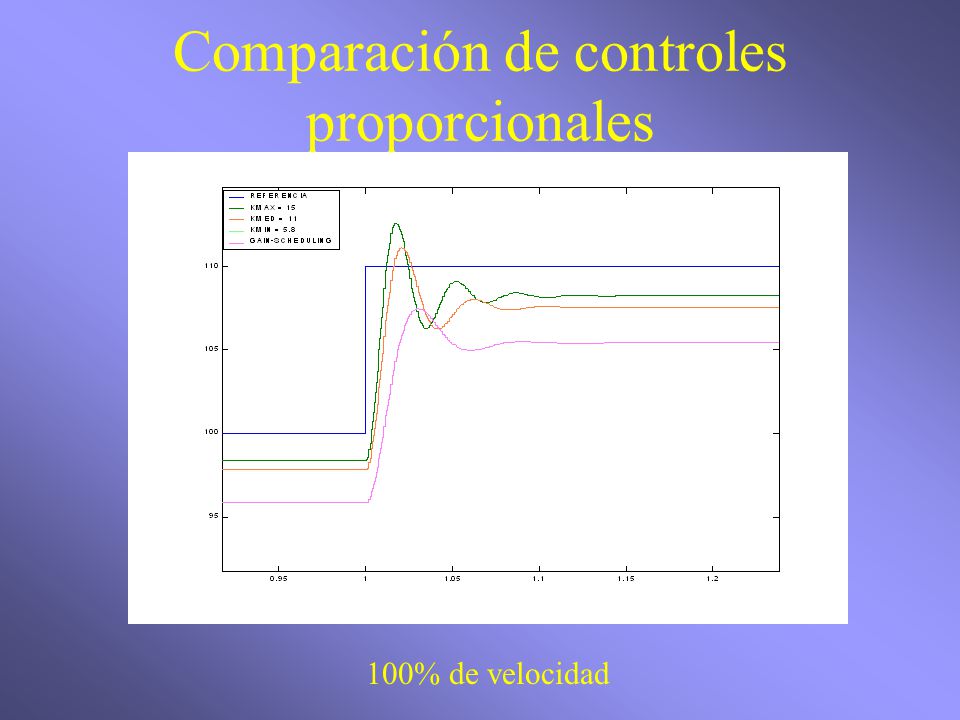

Comparación de controles proporcionales
100% de velocidad
12
Control Proporcional-Integral
Diseñado mediante el método PP (Pecharromán-Pagola) Desarrollado en la tesis de Ramón Rodríguez Pecharromán Control Óptimo Topología
13

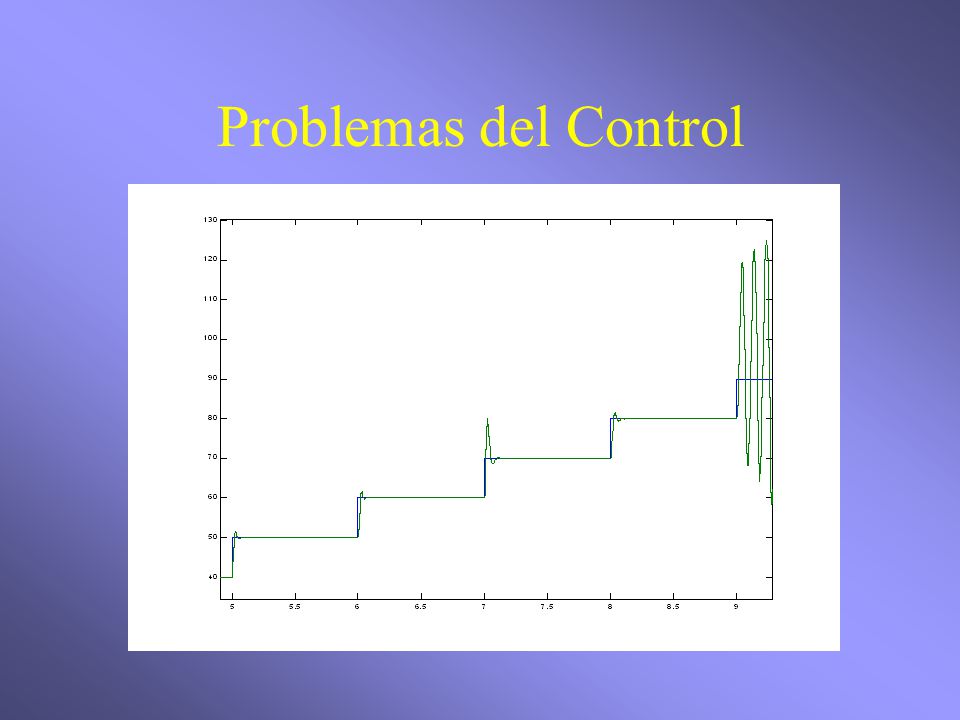

Problemas del Control Problemas causados por el cambio de los parámetros Lazo con realimentación positiva Saltos en el mando integral Efecto: Inestabilidad en el sistema
14
Resolución del problema
Añadir un offset a la integral K b Ti Tomar las variables auxiliares de la referencia Interpolar los parámetros de control
15
Introducción Objetivos del proyecto Modelado del servomecanismo de velocidad Diseño del control del servomecanismo de velocidad Implantación de los controles diseñados
16
Implantación del C. proporcional
Pequeños ajustes en el parámetro del control Toma de las variables de control desde la referencia
17
Ensayos C. Proporcional
Ensayo C. proporcional
18
Ensayos C. Proporcional
0% Velocidad
19
Ensayos C. Proporcional
50% Velocidad
20
Ensayos C. Proporcional
100% Velocidad
21
Implantación del control PI
Cambiar los parámetros del control En el escalón de subida En el escalón de bajada Problemas de estabilidad Sistema antiwindup
22
Ensayos control PI
