Madera preservada – Pino radiata – Clasificación y requisitos

Presentación del tema: "Madera preservada – Pino radiata – Clasificación y requisitos"— Transcripción de la presentación:

1 Madera preservada – Pino radiata – Clasificación y requisitos

2 Uso/Agentes de deterioración
GRUPOS DE RIESGO Clasificación Uso/Agentes de deterioración Grupo 1 (R1) Maderas usadas en interior, ambientes secos, con riesgo de ataque de insectos solamente, incluida la termita subterránea. Grupo 2 (R2) Maderas usadas en interior, con posibilidad de adquirir humedad, ambientes mal ventilados. Riesgo de ataque de hongos de pudrición e insectos. Grupo 3 (R3) Maderas usadas en exteriores, sin contacto con el suelo, expuesta las condiciones climáticas. Riesgo de ataque de hongos de pudrición e insectos. Grupo 4 (R4) Maderas enterradas o apoyadas en el terreno, con posibilidades de contacto esporádico con agua dulce. Riesgo de ataque de hongos de pudrición e insectos. Grupo 5 (R5) Maderas enterradas en el suelo, componentes estructurales críticos, en contacto con aguas dulce. Riesgo de ataque de hongos de pudrición e insectos. Grupo 6 (R6) Maderas expuestas a la acción de aguas marinas y para torres de enfriamiento.Riesgo de ataque de horadadores marinos.

3 Tipo de Preservante Descripción Wolman CCA Sillbor Lentrek
PRESERVANTES Tipo de Preservante Descripción Wolman CCA Oxidos de Cobre, Cromo y Arsénico Sillbor Boro expresado como Oxidos de Boro Lentrek Clorpirifos Wolman E (CA-B) Cobre – Azoles tipo B

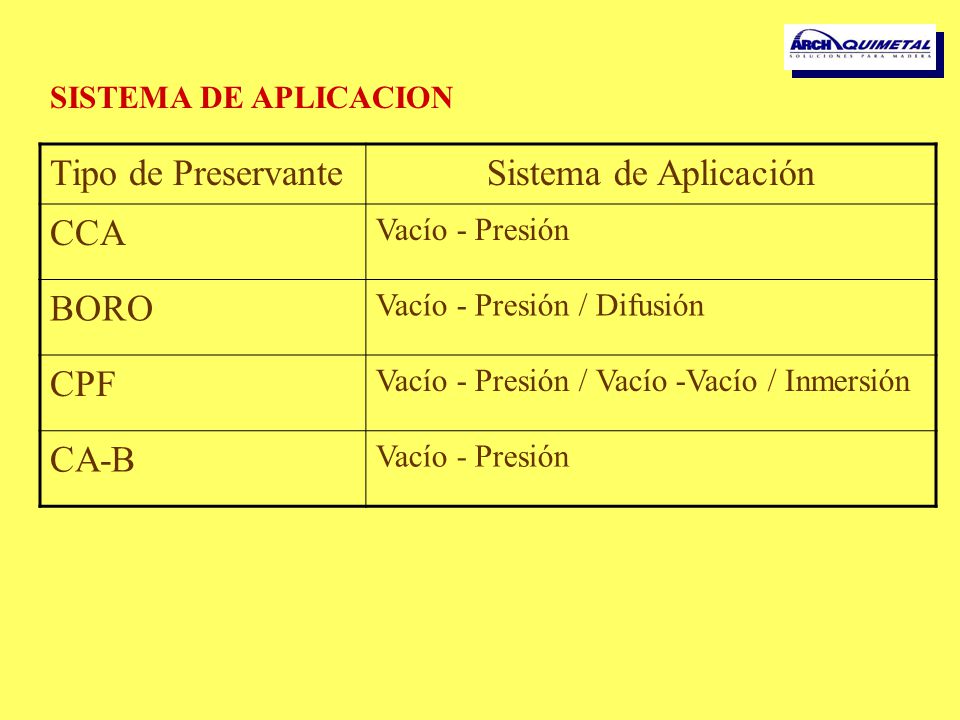

4 Tipo de Preservante Sistema de Aplicación CCA BORO CPF CA-B
SISTEMA DE APLICACION Tipo de Preservante Sistema de Aplicación CCA Vacío - Presión BORO Vacío - Presión / Difusión CPF Vacío - Presión / Vacío -Vacío / Inmersión CA-B

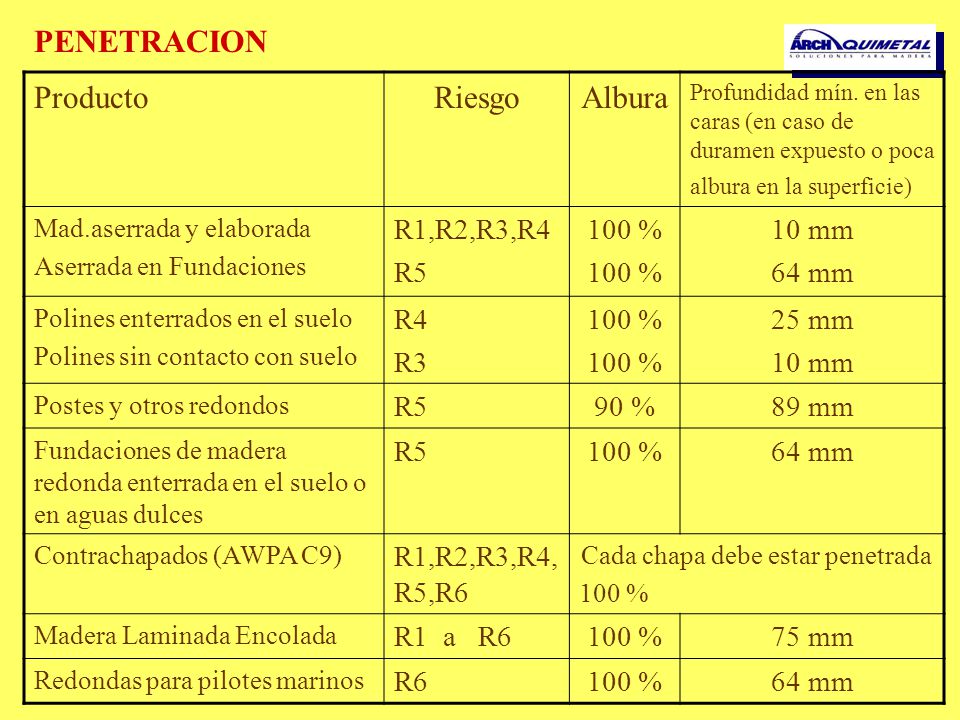

5 Cada chapa debe estar penetrada
PENETRACION Producto Riesgo Albura Profundidad mín. en las caras (en caso de duramen expuesto o poca albura en la superficie) Mad.aserrada y elaborada Aserrada en Fundaciones R1,R2,R3,R4 R5 100 % 10 mm 64 mm Polines enterrados en el suelo Polines sin contacto con suelo R4 R3 25 mm Postes y otros redondos 90 % 89 mm Fundaciones de madera redonda enterrada en el suelo o en aguas dulces Contrachapados (AWPA C9) R1,R2,R3,R4,R5,R6 Cada chapa debe estar penetrada Madera Laminada Encolada R1 a R6 75 mm Redondas para pilotes marinos R6

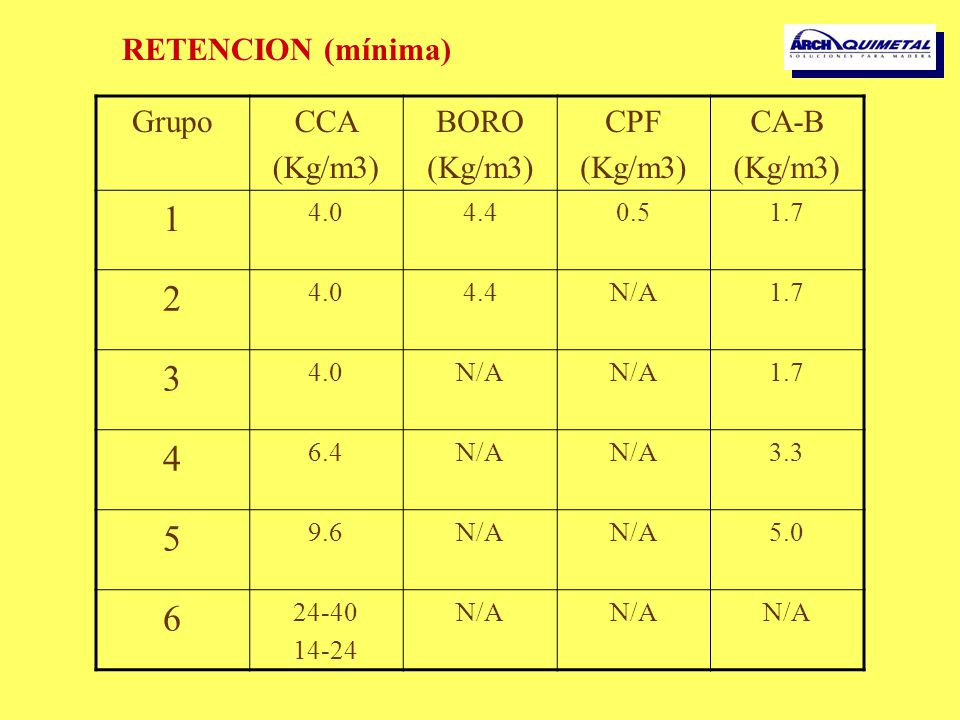

6 1 2 3 4 5 6 RETENCION (mínima) Grupo CCA (Kg/m3) BORO CPF CA-B 4.0 4.4
0.5 1.7 2 N/A 3 4 6.4 3.3 5 9.6 5.0 6 24-40 14-24

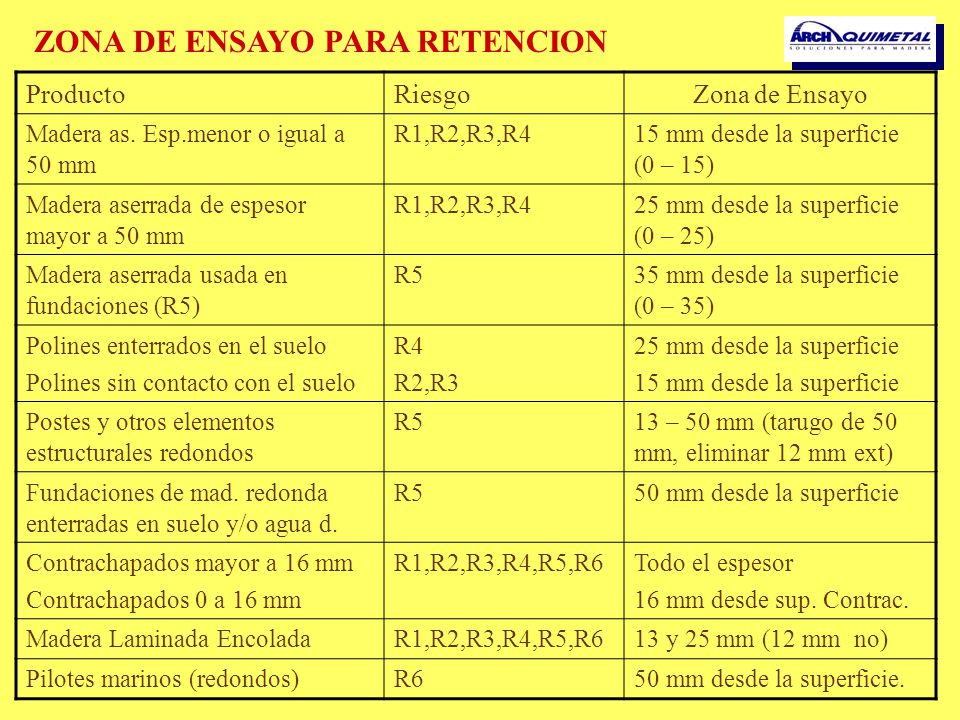

7 ZONA DE ENSAYO PARA RETENCION
Producto Riesgo Zona de Ensayo Madera as. Esp.menor o igual a 50 mm R1,R2,R3,R4 15 mm desde la superficie (0 – 15) Madera aserrada de espesor mayor a 50 mm 25 mm desde la superficie (0 – 25) Madera aserrada usada en fundaciones (R5) R5 35 mm desde la superficie (0 – 35) Polines enterrados en el suelo Polines sin contacto con el suelo R4 R2,R3 25 mm desde la superficie 15 mm desde la superficie Postes y otros elementos estructurales redondos 13 – 50 mm (tarugo de 50 mm, eliminar 12 mm ext) Fundaciones de mad. redonda enterradas en suelo y/o agua d. 50 mm desde la superficie Contrachapados mayor a 16 mm Contrachapados 0 a 16 mm R1,R2,R3,R4,R5,R6 Todo el espesor 16 mm desde sup. Contrac. Madera Laminada Encolada 13 y 25 mm (12 mm no) Pilotes marinos (redondos) R6 50 mm desde la superficie.

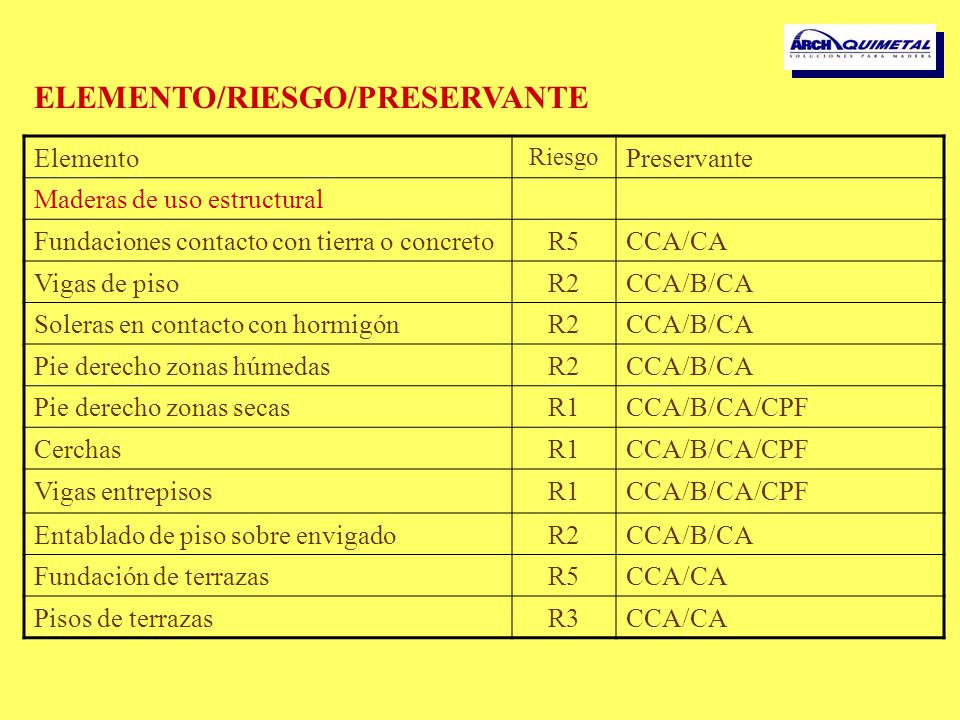

8 ELEMENTO/RIESGO/PRESERVANTE
Maderas de uso estructural Fundaciones contacto con tierra o concreto R5 CCA/CA Vigas de piso R2 CCA/B/CA Soleras en contacto con hormigón Pie derecho zonas húmedas Pie derecho zonas secas R1 CCA/B/CA/CPF Cerchas Vigas entrepisos Entablado de piso sobre envigado Fundación de terrazas Pisos de terrazas R3

9 ELEMENTO/RIESGO/PRESERVANTE
Maderas no estructurales de uso exterior Tapacanes R3 CCA/CA Revestimientos exteriores Molduras y carpinterías exteriores Aplicaciones Agrícolas Esquineros R5 Cabezales R4 Polines Cercos Uso agrícola sin contacto con el suelo Pilares para invernaderos

10 ELEMENTO/RIESGO/PRESERVANTE
Otros componentes estructurales críticos Postes de distribución R5 CCA Pilotes de agua dulce Pilotes de agua marina R6 Juegos Infantiles, Muebles de exterior Aéreos R3 CCA/CA Empotrados en terreno R4 Aplicaciones en obras públicas Maderas en puentes, Travesaños, etc... Maderas estructurales en aguas saladas Pilotes para fundaciones en suelo o agua d. Polines, Cercos, señales, otros Guardavías, bloques de espaciamiento Postes de alumbrado
