PROCESO DE REDUCCIÓN DIRECTA.

Presentación del tema: "PROCESO DE REDUCCIÓN DIRECTA."— Transcripción de la presentación:

1 Proceso de Reducción del Mineral de Hierro y de Refinación del Hierro y Acero

2 PROCESO DE REDUCCIÓN DIRECTA.
La reducción directa conduce a la obtención de prerreducidos o hierro esponja y la reducción indirecta al arrabio o hierro de primera fusión. La reducción a hierro esponja es una vía directa del mineral al acero y la reducción a arrabio, pasa todavía al afino para producir al acero. El procedimiento consiste en transformar mineral de hierro en arrabio útil eliminando sus impurezas. Esto se logra en un alto horno forzando el paso de aire extremadamente caliente a través de una mezcla de mineral, coque y caliza, la llamada carga. Unas vagonetas vuelcan la carga en unas tolvas situadas en la parte superior del horno. Una vez en el horno, la carga es sometida a chorros de aire de hasta 870 ºC (el horno debe estar forrado con una capa de ladrillo refractario para resistir esas temperaturas). El metal fundido se acumula en la parte inferior. Los residuos (la escoria) flotan por encima del arrabio fundido. Ambas sustancias se extraen periódicamente para ser procesada.

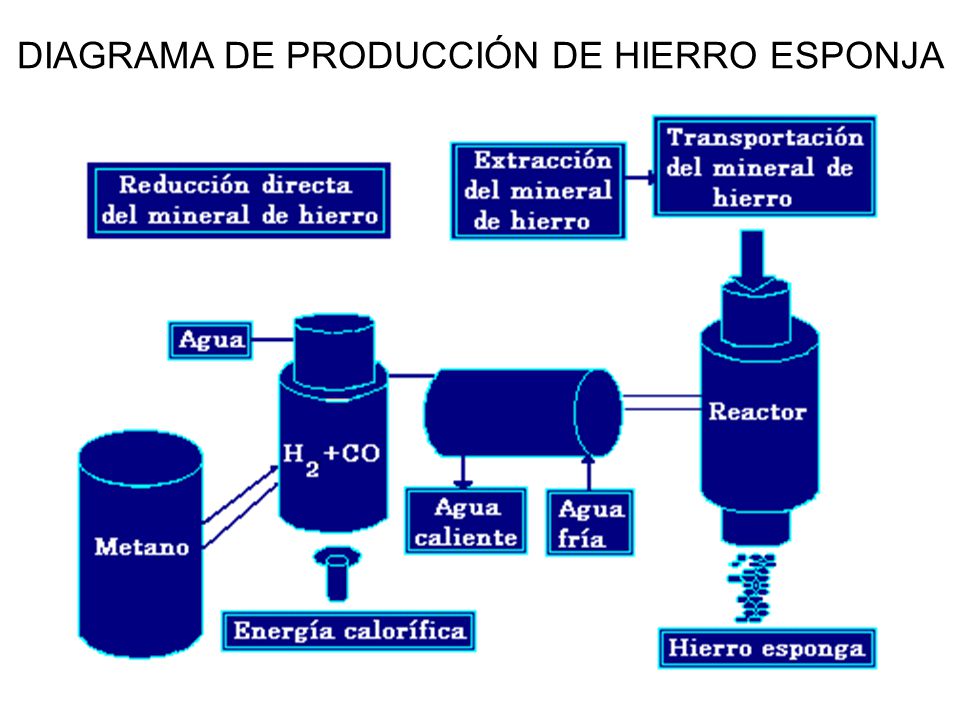

3 DIAGRAMA DE PRODUCCIÓN DE HIERRO ESPONJA

4 Para producir 1000 toneladas de arrabio, se necesitan:
CARACTERÍSTICAS DEL ALTO HORNO. En general los altos hornos tienen un diámetro mayor a 8 m y llegan a tener una altura superior de los 60 m. Están revestidos de refractario de alta calidad. Los altos hornos pueden producir entre 800 y 1600 toneladas de arrabio cada 24 h. La caliza, el coque y el mineral de hierro se introducen por la parte superior del horno por medio de vagones que son volteados en una tolva. Para producir 1000 toneladas de arrabio, se necesitan: 2000 toneladas de mineral de hierro 800 toneladas de coque 500 toneladas de piedra caliza 4000 toneladas de aire caliente. MINERAL DE HIERRO. Los principales minerales de los que se extrae el hierro son: Hematita (mena roja)Fe2O3 70% de hierro. Magnetita (mena negra) Fe3O4 72.4% de hierro. Siderita (mena café pobre) FeCO % de hierro. Limonita (mena café) Fe2O3 -1.5H2O % de hierro

5 mena principal usada para la producción de arrabio.
HEMATITA Fe2O3 + CO FeO + CO2 CO2 + C CO FeO + CO Fe + CO2 coque Es un combustible de alto carbono. Funciones: El coque desempeña dos funciones en el proceso de reducción. Es el combustible que proporciona calor para la reacción química Produce monóxido de carbono CO para reducir las menas

6

7

8 Hornos bessemer Es un horno en forma de pera que está forrado con refractario de línea ácida o básica. El convertidor se carga con chatarra fría y se le vacía arrabio derretido, posteriormente se le inyecta aire a alta presión con lo que se eleva la temperatura por arriba del punto de fusión del hierro, haciendo que este hierva. Con lo anterior las impurezas son eliminadas y se obtiene acero de alta calidad. Este horno ha sido substituido por el BOF, el que a continuación se describe.

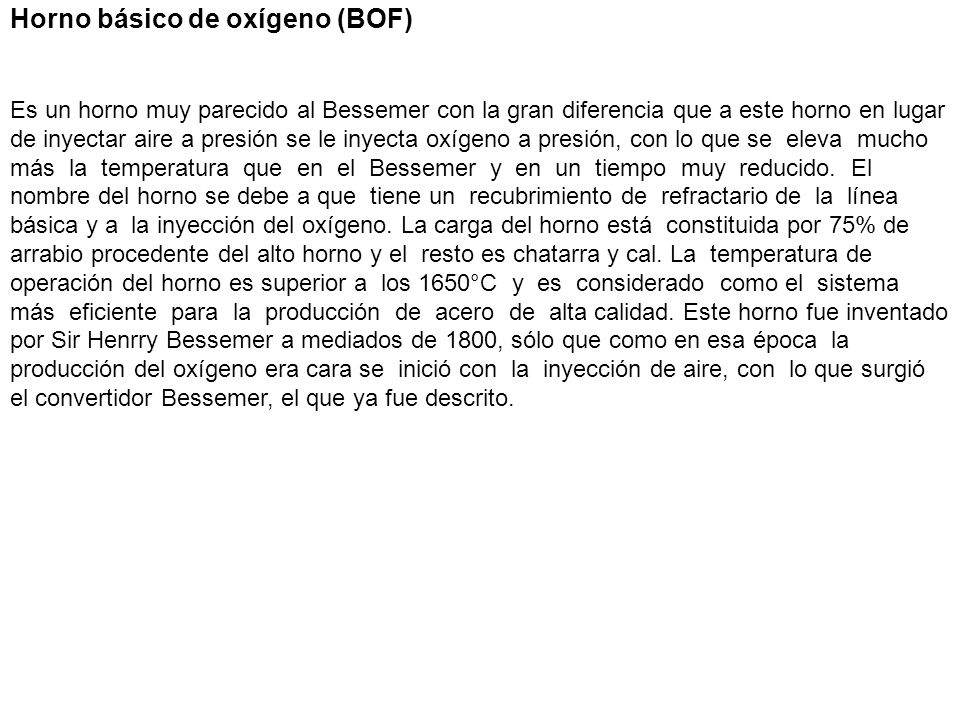

9 Horno básico de oxígeno (BOF)
Es un horno muy parecido al Bessemer con la gran diferencia que a este horno en lugar de inyectar aire a presión se le inyecta oxígeno a presión, con lo que se eleva mucho más la temperatura que en el Bessemer y en un tiempo muy reducido. El nombre del horno se debe a que tiene un recubrimiento de refractario de la línea básica y a la inyección del oxígeno. La carga del horno está constituida por 75% de arrabio procedente del alto horno y el resto es chatarra y cal. La temperatura de operación del horno es superior a los 1650°C y es considerado como el sistema más eficiente para la producción de acero de alta calidad. Este horno fue inventado por Sir Henrry Bessemer a mediados de 1800, sólo que como en esa época la producción del oxígeno era cara se inició con la inyección de aire, con lo que surgió el convertidor Bessemer, el que ya fue descrito.

10

11 Horno de hogar abierto. Es uno de los hornos más populares en los procesos de producción del acero. Un horno de este tipo puede contener entre 10 y toneladas de metal en su interior. Tiene un fondo poco profundo y la flama da directamente sobre la carga, por lo que es considerado como un horno de reverbero. Su combustible puede ser gas, brea o petróleo, por lo regular estos hornos tienen chimeneas laterales las que además de expulsar los gases sirven para calentar al aire y al combustible, por lo que se consideran como hornos regenerativos.

12 Horno de arco eléctrico.
Por lo regular son hornos que sólo se cargan con chatarra de acero de alta calidad. Son utilizados para la fusión de aceros para herramientas, de alta calidad, de resistencia a la temperatura o inoxidables. Considerando que estos hornos son para la producción de aceros de alta calidad siempre están recubiertos con ladrillos de la línea básica. Existen hornos de arco eléctrico que pueden contener hasta 270 toneladas de material fundido. Para fundir 115 toneladas se requieren aproximadamente tres horas y 50,000 kwh de potencia. También en estos hornos se inyecta oxígeno puro por medio de una lanza. Los hornos de arco eléctrico funcionan con tres electrodos de grafito los que pueden llegar a tener 760mm de diámetro y longitud de hasta 12m. La mayoría de los hornos operan a 40v y la corriente eléctrica es de 12,000 A. Estos equipos son los más utilizados en industrias de tamaño mediano y pequeño, en donde la producción del acero es para un fin determinado, como varilla corrugada, aleaciones especiales.

13

14 Horno de refinación. Estos hornos pueden ser de varios tipos, en realidad puede ser cualquier horno al que por medio de aire u oxígeno se obtenga hierro con carbón controlado, sin embargo se pueden mencionar dos de los hornos más conocidos para este fin.

15 Horno de inducción. Utilizan una corriente inducida que circula por una bovina que rodea a un crisol en el cual se funde la carga. La corriente es de alta frecuencia y la bovina es enfriada por agua, la corriente es de aproximadamente 1000Hz, la cual es suministrada por un sistema de moto generador. Estos hornos se cargan con piezas sólidas de metal, chatarra de alta calidad o virutas metálicas. El tiempo de fusión toma entre 50 y 90 min., fundiendo cargas de hasta toneladas. Los productos son aceros de alta calidad o con aleaciones especiales.

16 El funcionamiento del Horno de inducción es el siguiente:
Por medio del control de velocidad se hace funcionar el motor para proporcionarle energía mecánica al alternador de alta frecuencia. El alternador de alta frecuencia proporciona la energía alterna utilizada por el horno de inducción, esta energía pasa a través de un banco de capacitores automáticos para poder regular el factor de potencia. Un sensor de temperatura sensa la temperatura del horno, la señal es transmitida a un indicador de temperatura y a su vez a un controlador o variador de velocidad. El variador de velocidad regula las revoluciones por minuto, al hacer esto esta variando la frecuencia del alternador. Como se puede observar, el funcionamiento del horno de inducción es muy sencillo en comparación al horno de gas

17 Horno de aire o crisol. Es el proceso más antiguo que existe en la fundición, también se le conoce como horno de aire. Este equipo se integra por un crisol de arcilla y grafito, los que son Extremadamente frágiles, los crisoles se colocan dentro de un confinamiento que puede contener algún combustible sólido como carbón o los productos de la combustión. El horno de crisol Nabertherm tiene muchos usos en fundición. El horno de crisol se utiliza para mantenimiento de la temperatura o fundición. El horno de crisol puede utilizarse en modo manual o automático. El horno de crisol Nabertherm resulta especialmente adecuado para fundición y moldeado de metales ligeros y pesados no ferrosos. El horno de crisol alcanza una temperatura de hasta 1400°C por caldeo eléctrico o a gas.

18

19 Horno de cubilote. Son equipos muy económicos y de poco mantenimiento, se utilizan para hacer fundición de hierros colados. Consisten en un tubo de más de 4 metros de longitud y pueden tener desde 0.8 a 1.4 m de diámetro, se cargan por la parte superior con camas de chatarra de hierro, coque y piedra caliza. Para la combustión del coque se inyecta aire con unos ventiladores de alta presión, este accede al interior por unas toberas ubicadas en la parte inferior del horno. También estos hornos se pueden cargar con pelets de mineral de hierro o pedacearía de arrabio sólido. Por cada kilogramo de coque que se consume en el horno, se procesan de 8 a 10 kilogramos de hierro y por cada tonelada de hierro fundido se requieren 40kg de piedra caliza y 5.78 metros cúbicos de aire a 100 kPa a 15.5°C. Los hornos de cubilote pueden producir colados de hasta 20 toneladas cada tres horas. Este tipo de equipo es muy parecido al alto horno, sólo sus dimensiones disminuyen notablemente. El mayor problema de estos hornos es que sus equipos para el control de emisiones contaminantes es más costoso que el propio horno, por ello no se controlan sus emisiones de polvo y por lo tanto no se autoriza su operación.

20

21 TIPOS BÁSICOS DE HIERRO.
Hierro fundido, clases y características. Existen 5 tipos de fundiciones: Si se produce un hierro fundido utilizando solo aleaciones H-C esta reacción produce hierro fundido blanco. Cuando ocurre la reacción eutética estable L y + Grafito A 1146°C se forma la fundición gris, la dúctil o de grafito. En las aleaciones Fe-C el líquido se sobre enfría fácilmente 6°C formándose hierro blanco. Al agregar aproximadamente 2% de silicio, el grafito eutético se nuclea y crece. Elementos como el cromo y el bismuto tienen un efecto opuesto y promueven la fundición blanca.

22 Características y producción de las fundiciones.
Fundición gris: Se produce resistencia a la tensión baja, esto es por las grandes hojuelas de grafito. Se pueden conseguir la resistencia mayor reduciendo el equivalente de carbono por medio de la aleación o tratamiento térmico. Sus propiedades son: alta resistencia a la compresión, resistencia a la fatiga térmica y amortiguamiento contra la vibración. Fundición blanca: Se utilizan hierros fundidos blancos por su dureza y resistencia al desgaste por abrasión. Se puede producir martensita durante el tratamiento térmico. Fundición maleable: Se crea al intentar térmicamente la fundición blanca no aleada, a partir de la fundición blanca se producen dos tipos de fundición maleable: Fundición maleable férrica se consigue enfriando la pieza fundida y así se llega a la segunda etapa de grafitización, esta fundición tiene buena tenacidad, la fundición maleable perlita se crea al enfriar la austenita al aire o en aceite para así formar pelita o martensita

23 Fundición dúctil o nodular: Para esta fundición se requiere grafito esferoidal.
La fundición nodular,dúctil o esferoidal se produce en hornos cubilotes, con la fusión de arrabio y chatarra mezclados con coque y piedra caliza. La mayor parte del contenido de carbono en el hierro nodular, tiene forma de esferoides. Para producir la estructura nodular el hierro fundido que sale del horno se inocula con una pequeña cantidad de materiales como magnesio, cerio, o ambos. Esta microestructura produce propiedades deseables como alta ductilidad, resistencia, buen maquinado, buena fluidez para la colada, buena endurecibilidad y tenacidad. No puede ser tan dura como la fundición blanca, salvo que la sometan a un tratamiento térmico, superficial, especial. Hierro dulce. Es blando, dúctil y maleable porque al aplicar una fuerza sobre el material, todo lo que ocurre es que las esferas de Hierro se desplazan unas sobre otras pero sin perder la estructura ya que la red de esferas es totalmente homogénea en todas direcciones

24 CLASIFICACIÓN DEL ACERO.
Existen cuatro grandes clasificaciones de aceros básicos: Aceros al Carbón Aceros de Baja Aleación Aceros de Alta Aleación Aceros Herramienta. El Acero es básicamente una aleación de Hierro y Carbón; el carbón es el responsable de la respuesta del acero a los tratamientos de endurecimiento, por esta razón tan importante el principal tipo de acero es el Acero al Carbón común.

25 Aceros al carbono: Más del 90% de todos los aceros son aceros al carbono. Estos aceros contienen diversas cantidades de carbono y menos del 1,65% de manganeso, el 0,60% de silicio y el 0,60% de cobre. Entre los productos fabricados con aceros al carbono figuran máquinas, carrocerías de automóvil, la mayor parte de las estructuras de construcción de acero, cascos de buques, somieres u horquillas o pasadores para el pelo. aplicaciones Con estos aceros se fabrican los puentes de ferrocarril, las grandes estructuras de las estaciones, las columnas metálicas de las lineas eléctricas, los cascos de los buques, las estructuras de las casas, las carrocerías de los automóviles, los tubos de las bicicletas, los clavos, los alfileres, las cerraduras de las puertas, los asientos de las clases y muchos objetos más que utilizamos diariamente. En la mayoría de los casos se utiliza el acero tal como viene de las acerías, sin darle ningún tratamiento térmico especial.

26 Aceros de Baja Aleación:
Estos aceros contienen una proporción determinada de vanadio, molibdeno y otros elementos, además de cantidades mayores de manganeso, silicio y cobre que los aceros al carbono normales. Estos aceros se emplean, por ejemplo, para fabricar engranajes y ejes de motores, patines o cuchillos de corte.

27 Aceros de baja aleación ultra resistentes:
Esta familia es la más reciente de las cinco grandes clases de acero. Los aceros de baja aleación son más baratos que los aceros de aleación convencional ya que contienen cantidades menores de los costosos elementos de aleación. Sin embargo, reciben un tratamiento especial que les da una resistencia mucho mayor que la del acero al carbono. Por ejemplo, los vagones de mercancías fabricados con aceros de baja aleación pueden transportar cargas más grandes porque sus paredes son más delgadas que lo que sería necesario en caso de emplear acero al carbono. Además, como los vagones de acero de baja aleación pesan menos, las cargas pueden ser más pesadas. En la actualidad se construyen muchos edificios con estructuras de aceros de baja aleación. Las vigas pueden ser más delgadas sin disminuir su resistencia, logrando un mayor espacio interior en los edificios.

28 Efecto de algunos de los elementos de aleación en los aceros.
Carbón (C). El carbón es el elemento responsable por la alta dureza y alta resistencia del acero. Manganeso (Mn): El Manganeso se usa para desoxidar y aumentar la capacidad de endurecimiento del acero. Silicio (Si): Es un formador de ferrita y se usa para desoxidar, también aumenta la capacidad de endurecimiento mejorando las propiedades mecánicas del acero. Cromo (Cr): Es un formador de ferrita y aumenta la profundidad de endurecimiento; también aumenta la resistencia a altas temperaturas y a la corrosión. El Cromo es un elemento principal de aleación en aceros inoxidables y debido a su capacidad de formar carburos se utiliza en revestimientos o recubrimientos duros de gran resistencia al desgaste. Níquel (Ni): Es el principal formador de austenita, este elemento aumenta la tenacidad y resistencia al impacto, por eso es el elemento mas efectivo para mejorar la resistencia del acero a las bajas temperaturas. El níquel también utiliza en los aceros inoxidables para aumentar la resistencia a la corrosión.

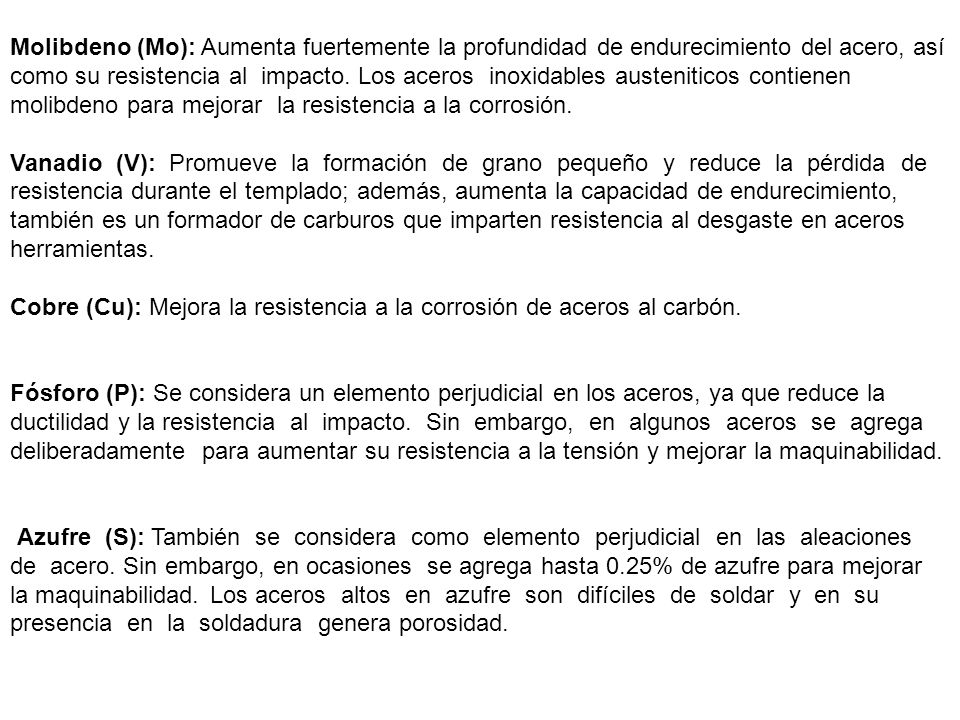

29 Molibdeno (Mo): Aumenta fuertemente la profundidad de endurecimiento del acero, así como su resistencia al impacto. Los aceros inoxidables austeniticos contienen molibdeno para mejorar la resistencia a la corrosión. Vanadio (V): Promueve la formación de grano pequeño y reduce la pérdida de resistencia durante el templado; además, aumenta la capacidad de endurecimiento, también es un formador de carburos que imparten resistencia al desgaste en aceros herramientas. Cobre (Cu): Mejora la resistencia a la corrosión de aceros al carbón. Fósforo (P): Se considera un elemento perjudicial en los aceros, ya que reduce la ductilidad y la resistencia al impacto. Sin embargo, en algunos aceros se agrega deliberadamente para aumentar su resistencia a la tensión y mejorar la maquinabilidad. Azufre (S): También se considera como elemento perjudicial en las aleaciones de acero. Sin embargo, en ocasiones se agrega hasta 0.25% de azufre para mejorar la maquinabilidad. Los aceros altos en azufre son difíciles de soldar y en su presencia en la soldadura genera porosidad.

30 Boro (B): Se utiliza básicamente para aumentar la capacidad de endurecimiento cuando el acero esta totalmente desoxidado. Una pequeña cantidad de boro, (0.001%) tiene un efecto marcado en el endurecimiento del acero, el boro también se combina con el carbón para formar carburos que imparten al acero características de revestimiento duro. Columbio (Nb) (Ta): Se utiliza básicamente en aceros inoxidables austeniticos con el objeto de estabilizar los carburos. Debido a que el carbón disminuye la resistencia anticorrosivo en los noxidables al agregar Columbio, el cual tiene mayor afinidad con el carbón que el cromo, este queda libre para cumplir con su función anticorrosiva.

31 Aceros inoxidables. Los aceros inoxidables contienen cromo, níquel y otros elementos de aleación, que los mantienen brillantes y resistentes a la herrumbre y oxidación a pesar de la acción de la humedad o de ácidos y gases corrosivos. Algunos aceros inoxidables son muy duros; otros son muy resistentes y mantienen esa resistencia durante largos periodos a temperaturas muy rigurosas. Debido a sus superficies brillantes los arquitectos los emplean muchas veces con fines decorativos. El acero inoxidable se emplea para las tuberías y tanques de refinerías de petróleo o plantas químicas, para los fuselajes de los aviones o para cápsulas espaciales. También se usa para fabricar instrumentos y equipos quirúrgicos, o para fijar o sustituir huesos rotos, ya que resiste a la acción de los fluidos corporales. En cocinas y zonas de preparación de alimentos los utensilios son a menudo de acero inoxidable, ya que no oscurece los alimentos y pueden limpiarse con facilidad

32 Aceros de herramienta. Estos aceros se emplean para fabricar muchos tipos de herramientas y cabezales de corte y modelado de máquinas empleadas en diversas operaciones de fabricación. Contienen wolframio, molibdeno y otros elementos de aleación, que les proporcionan mayor resistencia, dureza y durabilidad.
