1 Formación de imágenes Espejos esféricos: Lentes Cóncavos Convexos
Convergentes Divergentes Salir

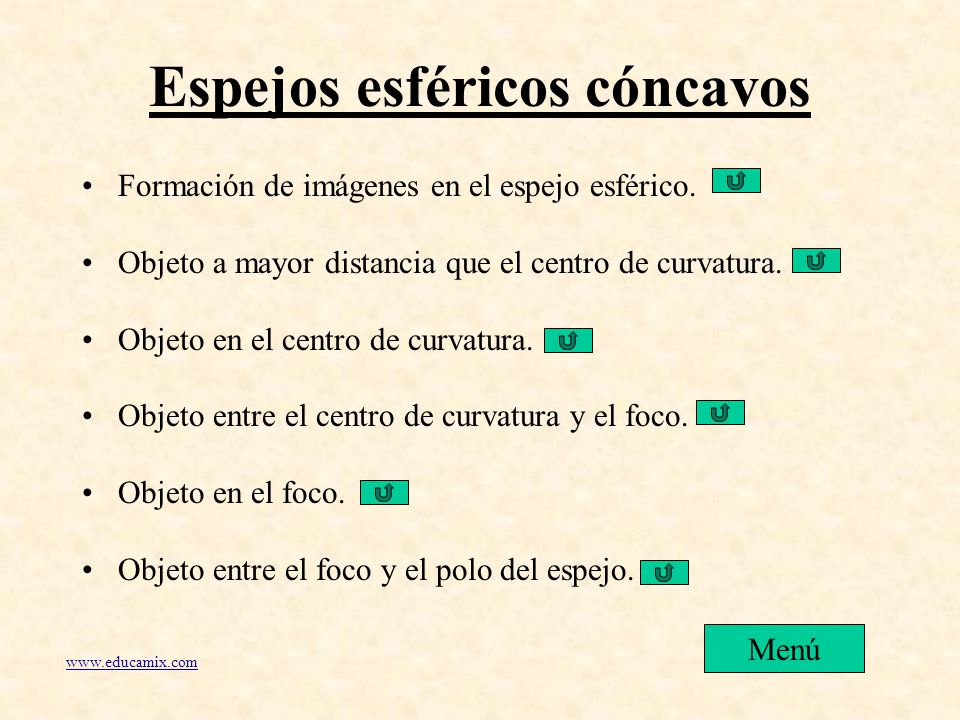

2 Espejos esféricos cóncavos
Formación de imágenes en el espejo esférico. Objeto a mayor distancia que el centro de curvatura. Objeto en el centro de curvatura. Objeto entre el centro de curvatura y el foco. Objeto en el foco. Objeto entre el foco y el polo del espejo. Menú

3 Formación de la imagen en un espejo esférico
Un rayo que pasa por el centro de curvatura O, se refleja volviendo sobre su trayectoria sin desviarse Objeto B O A’ Un rayo paralelo al eje óptico, se refleja pasando por el foco A C F B’ Eje óptico Imagen Un rayo que pasa por el foco F, se refleja paralelamente al eje óptico Foco Menú espejos

4 Rayo paralelo al eje óptico que pasa por el foco
Formación de la imagen en un espejo convergente cuando el objeto se encuentra a mayor distancia que el centro de curvatura Rayo paralelo al eje óptico que pasa por el foco Objeto Rayo que pasa por el centro de curvatura B O A’ A C F B’ Imagen Eje óptico Foco La imagen es de tamaño inferior al objeto, real e invertida Espejo cóncavo o convergente Menú espejos

5 Rayo paralelo al eje óptico que pasa por el foco
Formación de la imagen en un espejo convergente cuando el objeto se encuentra en el centro de curvatura Rayo paralelo al eje óptico que pasa por el foco Rayo que pasa por el foco y sale paralelo al eje óptico Objeto B O A A’ C F B’ Imagen Eje óptico Foco La imagen es de tamaño igual al objeto, real e invertida Espejo cóncavo o convergente Menú espejos

6 Rayo paralelo al eje óptico que pasa por el foco Objeto
Formación de la imagen en un espejo convergente cuando el objeto se encuentra entre el centro de curvatura y el foco del espejo Rayo paralelo al eje óptico que pasa por el foco Objeto B O A’ A C F Imagen Rayo que pasa por el centro de curvatura B’ Eje óptico Foco La imagen es de tamaño mayor que el objeto, real e invertida Espejo cóncavo o convergente Menú espejos

7 Rayo paralelo al eje óptico que pasa por el foco Objeto
Formación de la imagen en un espejo convergente cuando el objeto se encuentra a la distancia focal Rayo paralelo al eje óptico que pasa por el foco Objeto B O A C F Rayo que pasa por el centro de curvatura Eje óptico Foco No se forma imagen o esta se forma a distancia infinita Espejo cóncavo o convergente Menú espejos

8 Rayo que pasa por el centro de curvatura
Formación de la imagen en un espejo convergente cuando el objeto se encuentra entre el foco y el polo del espejo Rayo que pasa por el centro de curvatura B’ Objeto Imagen B O A’ C F A Rayo paralelo al eje óptico que pasa por el foco Eje óptico Foco La imagen es de tamaño mayor que el objeto, virtual y derecha Espejo cóncavo o convergente Menú espejos

9 Rayo paralelo al eje óptico que pasa por el foco
Formación de la imagen en un espejo divergente cuando el objeto se encuentra a cualquier distancia del polo del espejo Rayo paralelo al eje óptico que pasa por el foco B Objeto Imagen B’ O A’ A F C Rayo que pasa por el centro de curvatura Eje óptico Foco Espejo convexo o divergente La imagen es de tamaño inferior al objeto, virtual y derecha Menú espejos

10 Lentes convergentes Objeto a una distancia mayor que el doble de la distancia focal. Objeto a una distancia igual que el doble de la distancia focal. Objeto entre el doble de la distancia focal y el foco. Objeto en el foco. Objeto a una distancia menor que la distancia focal. Menú

11 La imagen es de tamaño inferior al objeto, real e invertida
Formación de la imagen en una lente convergente cuando el objeto se encuentra a mayor distancia que el doble de la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto B Rayo que pasa por el centro óptico A’ O A 2F F Imagen B’ Eje óptico Foco imagen Foco objeto La imagen es de tamaño inferior al objeto, real e invertida Lente convergente Menú lentes

12 La imagen es de tamaño igual al objeto, real e invertida
Formación de la imagen en una lente convergente cuando el objeto se encuentra al doble de la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B A O A’ 2F F Imagen B’ Eje óptico Foco imagen Foco objeto La imagen es de tamaño igual al objeto, real e invertida Lente convergente Menú lentes

13 La imagen es de tamaño mayor que el objeto, real e invertida
Formación de la imagen en una lente convergente cuando el objeto se encuentra entre el doble de la distancia focal y la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B A O A’ 2F F Imagen B’ Eje óptico Foco imagen Foco objeto La imagen es de tamaño mayor que el objeto, real e invertida Lente convergente Menú lentes

14 La imagen se forma en el infinito Lente convergente
Formación de la imagen en una lente convergente cuando el objeto se encuentra entre a la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B A O 2F F Eje óptico Foco imagen Foco objeto La imagen se forma en el infinito Lente convergente Menú lentes

15 La imagen es de tamaño mayor que el objeto, virtual y derecha
Formación de la imagen en una lente convergente cuando el objeto se encuentra entre la distancia focal y la lente Imagen B’ Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B A’ A O 2F F Eje óptico Foco imagen Foco objeto La imagen es de tamaño mayor que el objeto, virtual y derecha Lente convergente Menú lentes

16 Rayo paralelo al eje que pasa por el foco imagen Objeto
Formación de la imagen en una lente divergente cuando el objeto se encuentra a cualquier distancia de la misma Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B Imagen B’ A A’ O F Eje óptico Foco objeto Foco imagen La imagen es de tamaño menor que el objeto, virtual y derecha Lente divergente Menú lentes
