1 PROTECCION RADIOLOGICA DOONY ROSERO MONTEZUMA
RADIOBIOLOGIA DOONY ROSERO MONTEZUMA UNIVERSIDAD MARIANA

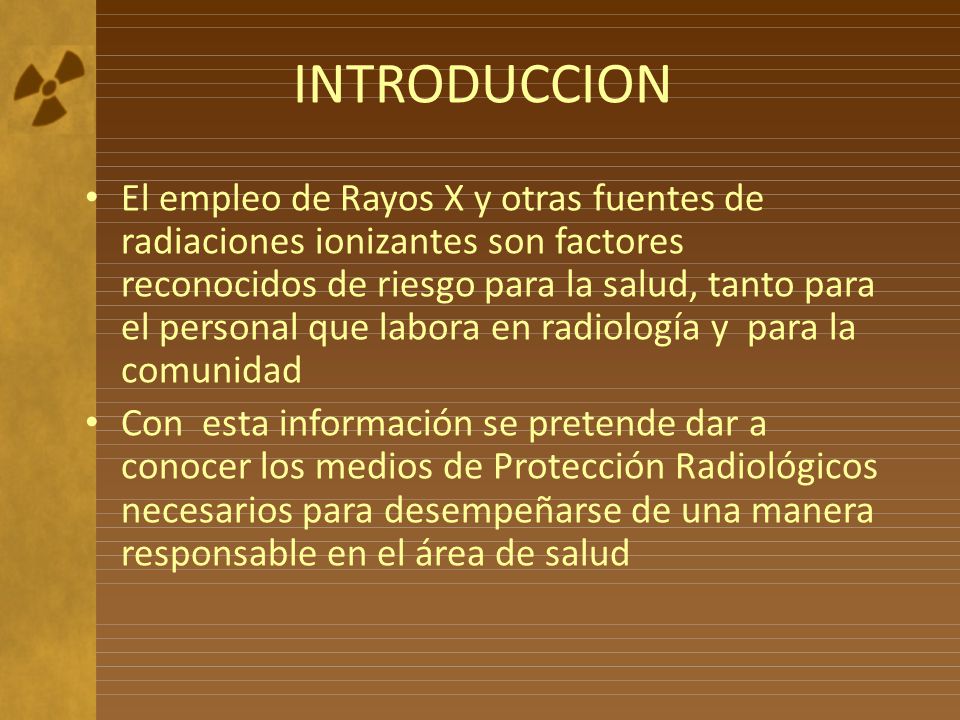

2 INTRODUCCION El empleo de Rayos X y otras fuentes de radiaciones ionizantes son factores reconocidos de riesgo para la salud, tanto para el personal que labora en radiología y para la comunidad Con esta información se pretende dar a conocer los medios de Protección Radiológicos necesarios para desempeñarse de una manera responsable en el área de salud

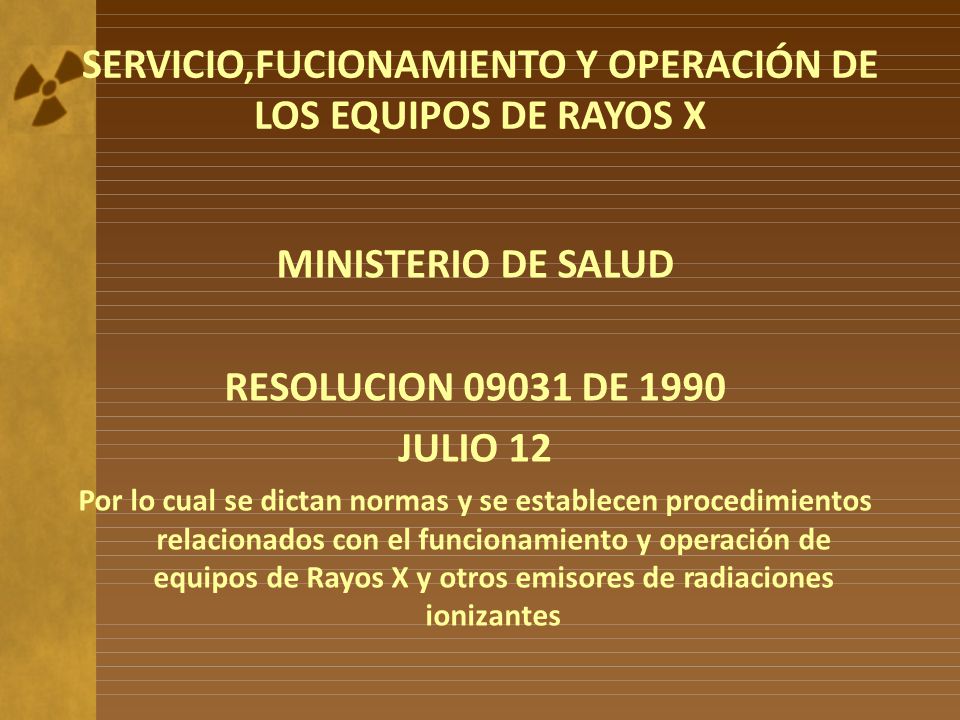

3 SERVICIO,FUCIONAMIENTO Y OPERACIÓN DE LOS EQUIPOS DE RAYOS X
MINISTERIO DE SALUD RESOLUCION DE 1990 JULIO 12 Por lo cual se dictan normas y se establecen procedimientos relacionados con el funcionamiento y operación de equipos de Rayos X y otros emisores de radiaciones ionizantes

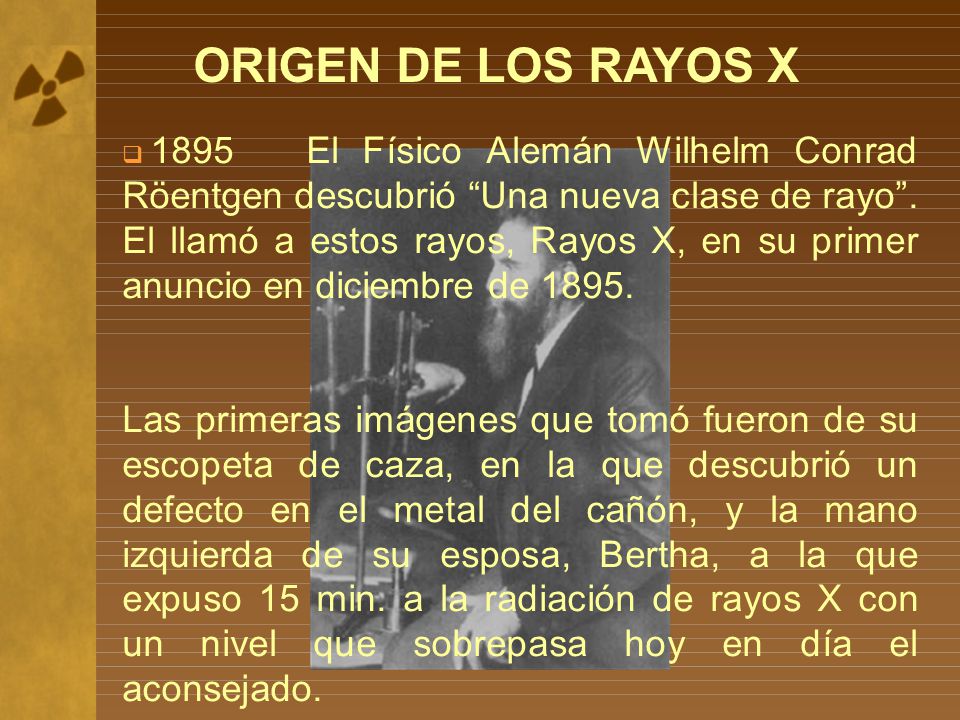

4 ORIGEN DE LOS RAYOS X El Físico Alemán Wilhelm Conrad Röentgen descubrió “Una nueva clase de rayo”. El llamó a estos rayos, Rayos X, en su primer anuncio en diciembre de 1895. Las primeras imágenes que tomó fueron de su escopeta de caza, en la que descubrió un defecto en el metal del cañón, y la mano izquierda de su esposa, Bertha, a la que expuso 15 min. a la radiación de rayos X con un nivel que sobrepasa hoy en día el aconsejado.

5 En esta primera radiografía se observa el anillo que llevaba Bertha en el momento de hacerle la radiografía

6 1896 Henri Becquerel, descubrió el fenómeno de la radiactividad.
En 1903, Becquerel y los esposos Curie recibieron en conjunto el Premio Nobel de física por el descubrimiento de la radiactividad natural. Henri Becquerel

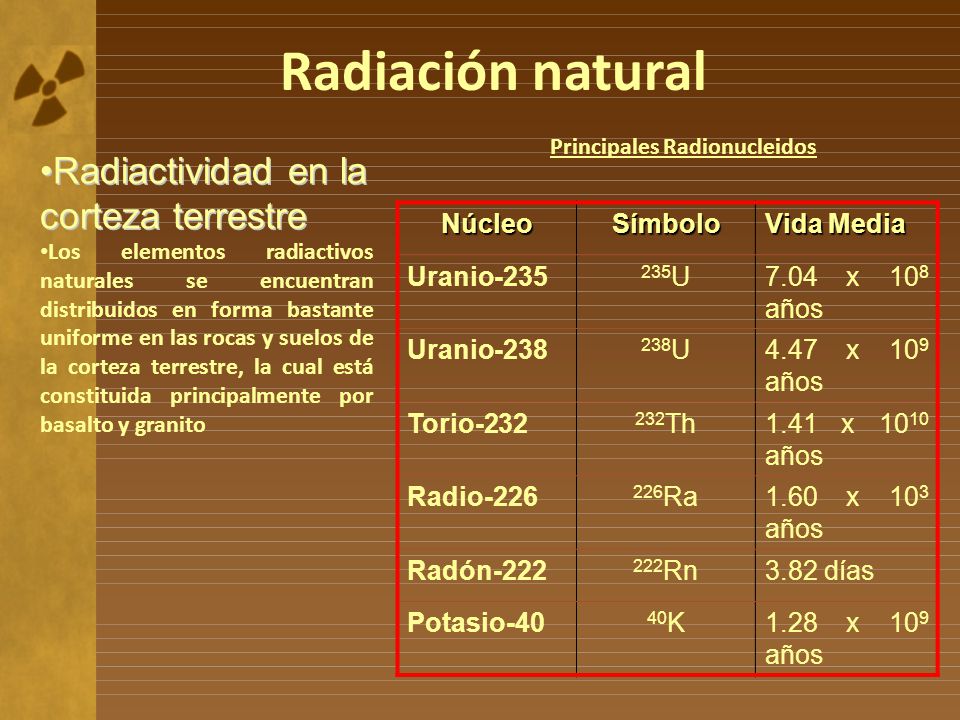

7 Radiación natural Radiactividad en la corteza terrestre Núcleo Símbolo
Principales Radionucleidos Radiactividad en la corteza terrestre Los elementos radiactivos naturales se encuentran distribuidos en forma bastante uniforme en las rocas y suelos de la corteza terrestre, la cual está constituida principalmente por basalto y granito Núcleo Símbolo Vida Media Uranio-235 235U 7.04 x 108 años Uranio-238 238U 4.47 x 109 años Torio-232 232Th 1.41 x 1010 años Radio-226 226Ra 1.60 x 103 años Radón-222 222Rn 3.82 días Potasio-40 40K 1.28 x 109 años

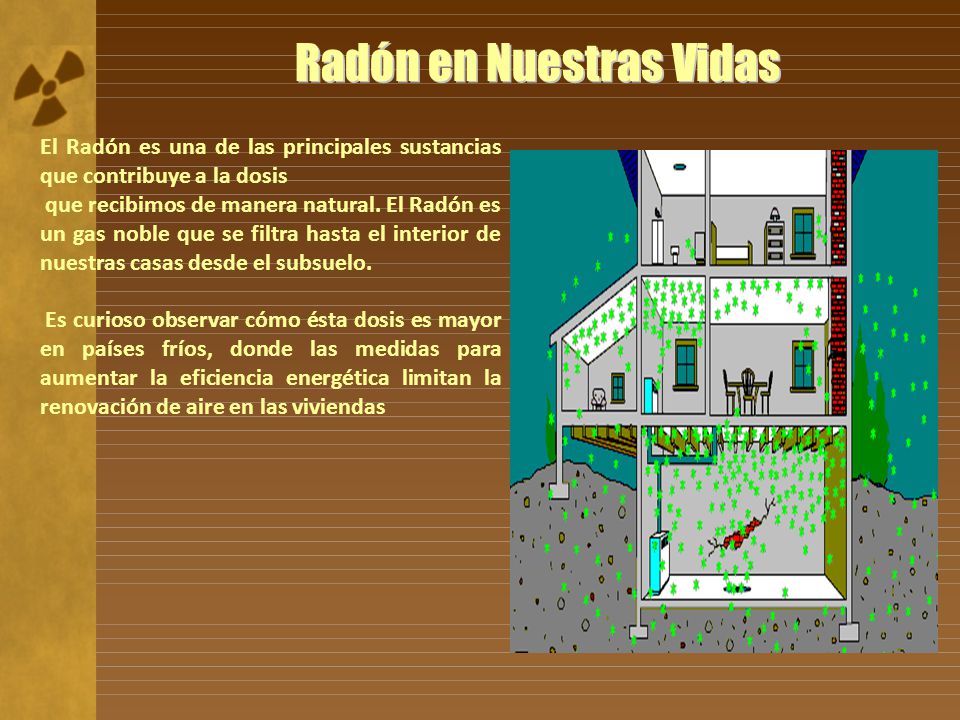

8 Radón en Nuestras Vidas
El Radón es una de las principales sustancias que contribuye a la dosis que recibimos de manera natural. El Radón es un gas noble que se filtra hasta el interior de nuestras casas desde el subsuelo. Es curioso observar cómo ésta dosis es mayor en países fríos, donde las medidas para aumentar la eficiencia energética limitan la renovación de aire en las viviendas

9 1898 Pierre Curie y Marie Curie, descubren dos nuevas sustancias radiactivas: el radio y el polonio, mucho más activas que el uranio. Marie Curie

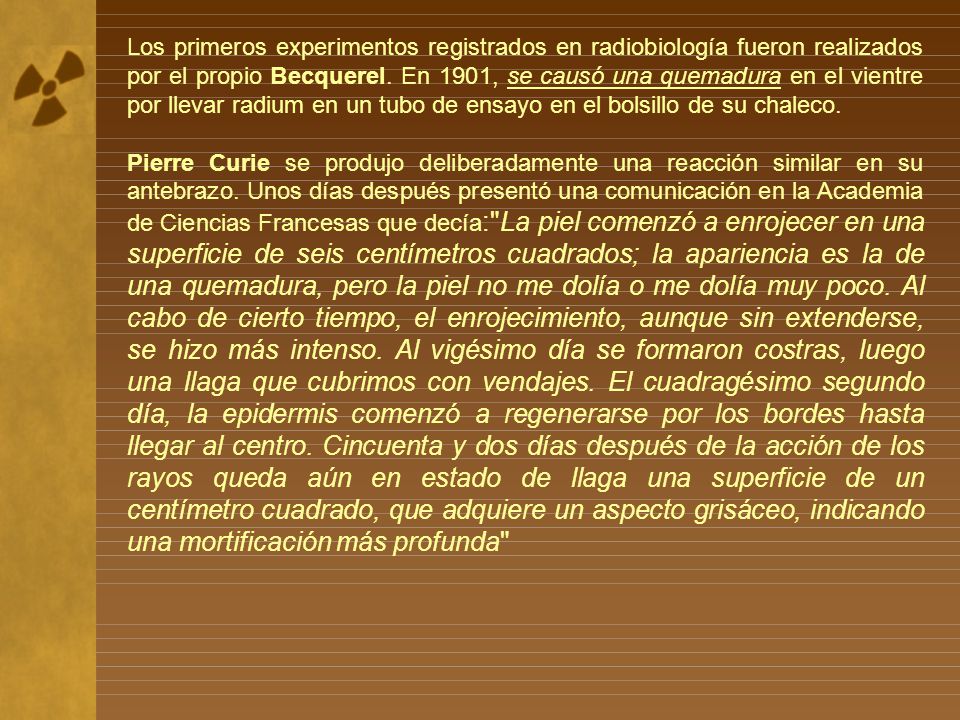

10 Los primeros experimentos registrados en radiobiología fueron realizados por el propio Becquerel. En 1901, se causó una quemadura en el vientre por llevar radium en un tubo de ensayo en el bolsillo de su chaleco. Pierre Curie se produjo deliberadamente una reacción similar en su antebrazo. Unos días después presentó una comunicación en la Academia de Ciencias Francesas que decía:"La piel comenzó a enrojecer en una superficie de seis centímetros cuadrados; la apariencia es la de una quemadura, pero la piel no me dolía o me dolía muy poco. Al cabo de cierto tiempo, el enrojecimiento, aunque sin extenderse, se hizo más intenso. Al vigésimo día se formaron costras, luego una llaga que cubrimos con vendajes. El cuadragésimo segundo día, la epidermis comenzó a regenerarse por los bordes hasta llegar al centro. Cincuenta y dos días después de la acción de los rayos queda aún en estado de llaga una superficie de un centímetro cuadrado, que adquiere un aspecto grisáceo, indicando una mortificación más profunda"

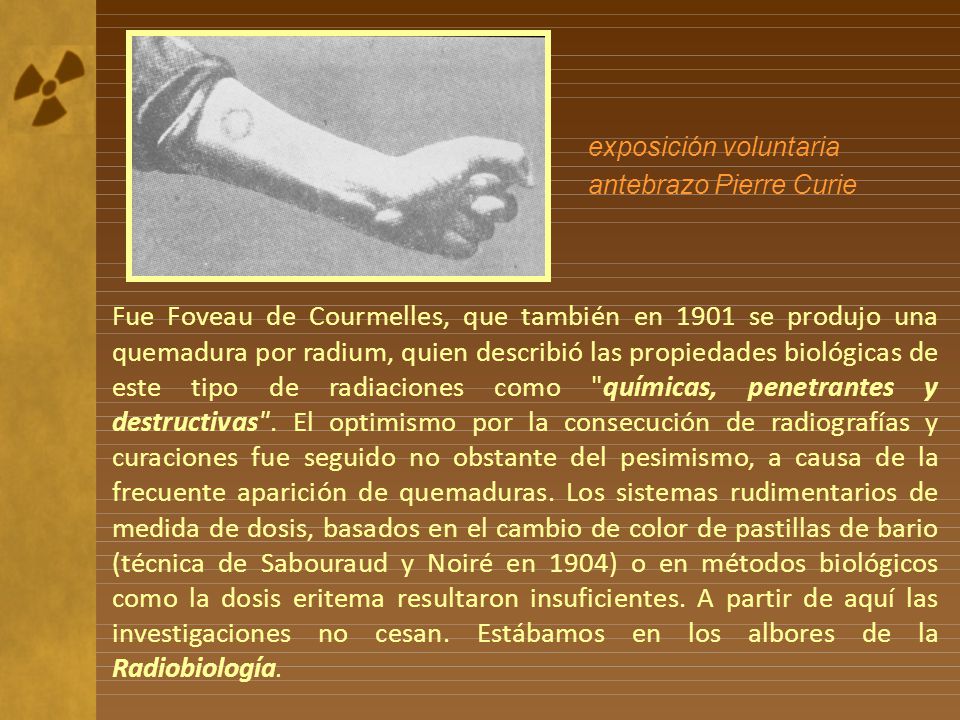

11 exposición voluntaria
antebrazo Pierre Curie Fue Foveau de Courmelles, que también en 1901 se produjo una quemadura por radium, quien describió las propiedades biológicas de este tipo de radiaciones como "químicas, penetrantes y destructivas". El optimismo por la consecución de radiografías y curaciones fue seguido no obstante del pesimismo, a causa de la frecuente aparición de quemaduras. Los sistemas rudimentarios de medida de dosis, basados en el cambio de color de pastillas de bario (técnica de Sabouraud y Noiré en 1904) o en métodos biológicos como la dosis eritema resultaron insuficientes. A partir de aquí las investigaciones no cesan. Estábamos en los albores de la Radiobiología.

12 Hacia 1905 ya había casi 100 médicos afectados por efectos de la radiación
Los trabajos de Bergonie Tribondieau, determinaron que la sensibilidad de las células era directamente proporcional al grado de diferenciación celular y a la velocidad de división celular

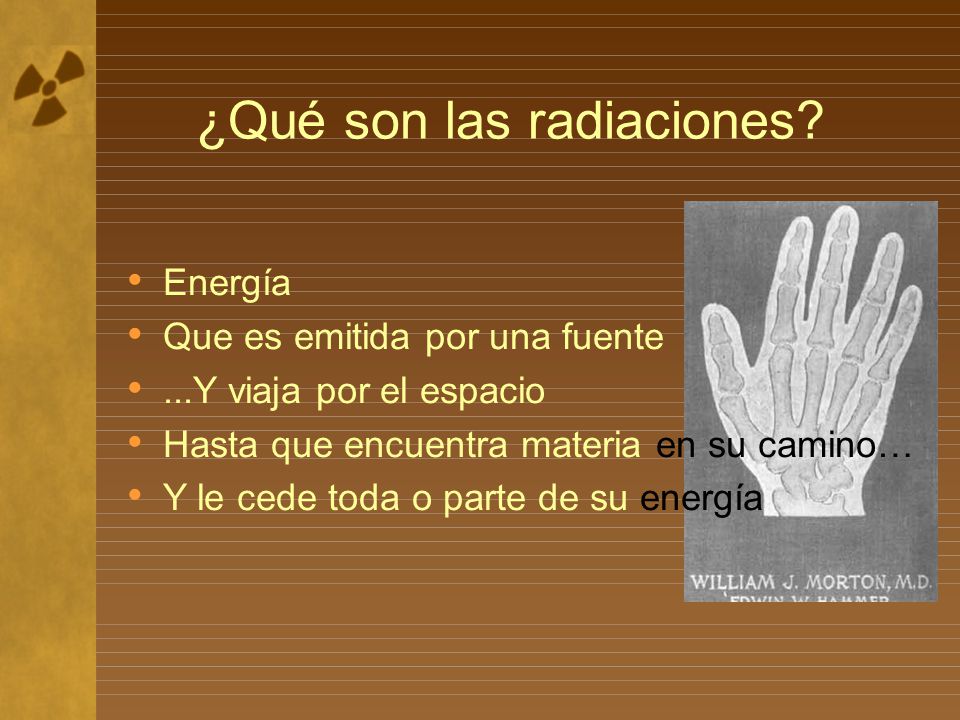

13 ¿Qué son las radiaciones?
Energía Que es emitida por una fuente ...Y viaja por el espacio Hasta que encuentra materia en su camino… Y le cede toda o parte de su energía

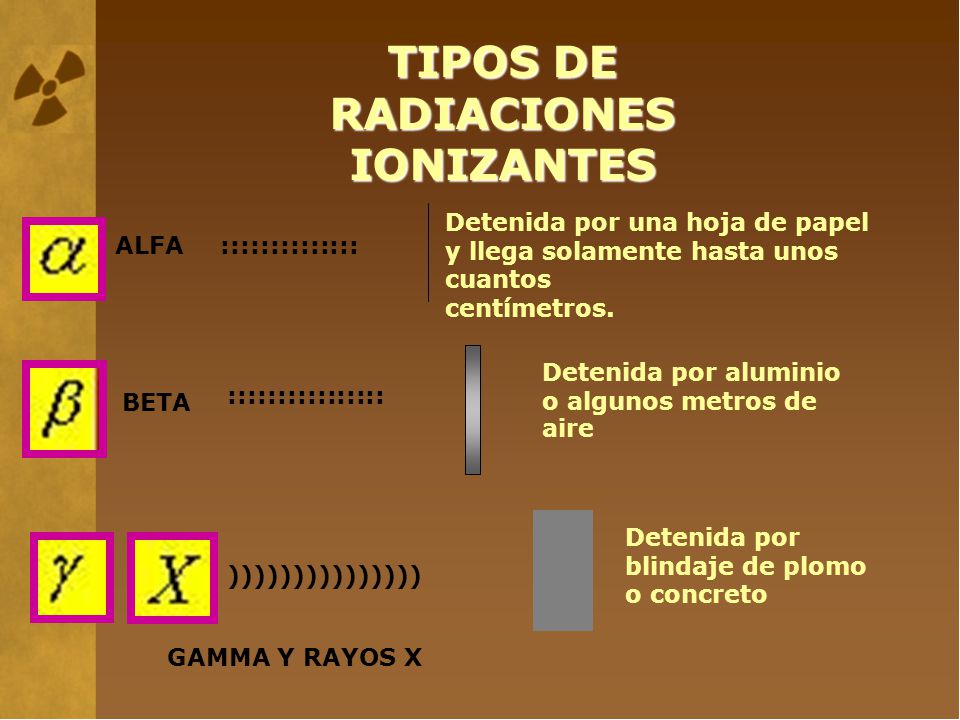

14 TIPOS DE RADIACIONES IONIZANTES
Detenida por una hoja de papel y llega solamente hasta unos cuantos centímetros. ALFA :::::::::::::: Detenida por aluminio o algunos metros de aire :::::::::::::::: BETA Detenida por blindaje de plomo o concreto ))))))))))))))) GAMMA Y RAYOS X

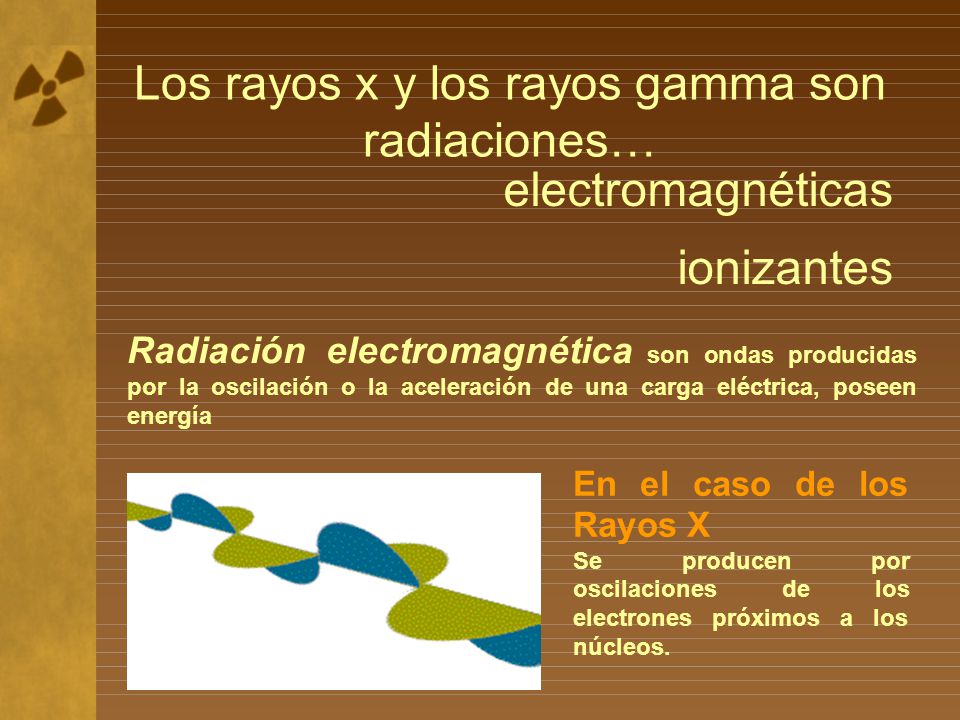

15 Los rayos x y los rayos gamma son radiaciones…
electromagnéticas ionizantes Radiación electromagnética son ondas producidas por la oscilación o la aceleración de una carga eléctrica, poseen energía En el caso de los Rayos X Se producen por oscilaciones de los electrones próximos a los núcleos.

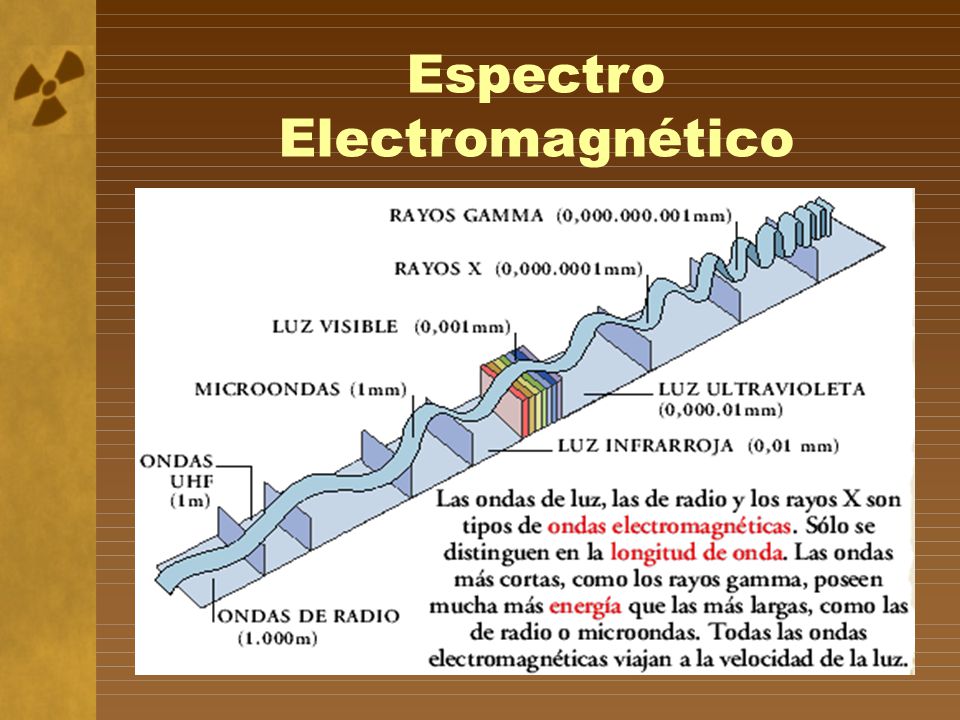

16 Espectro Electromagnético

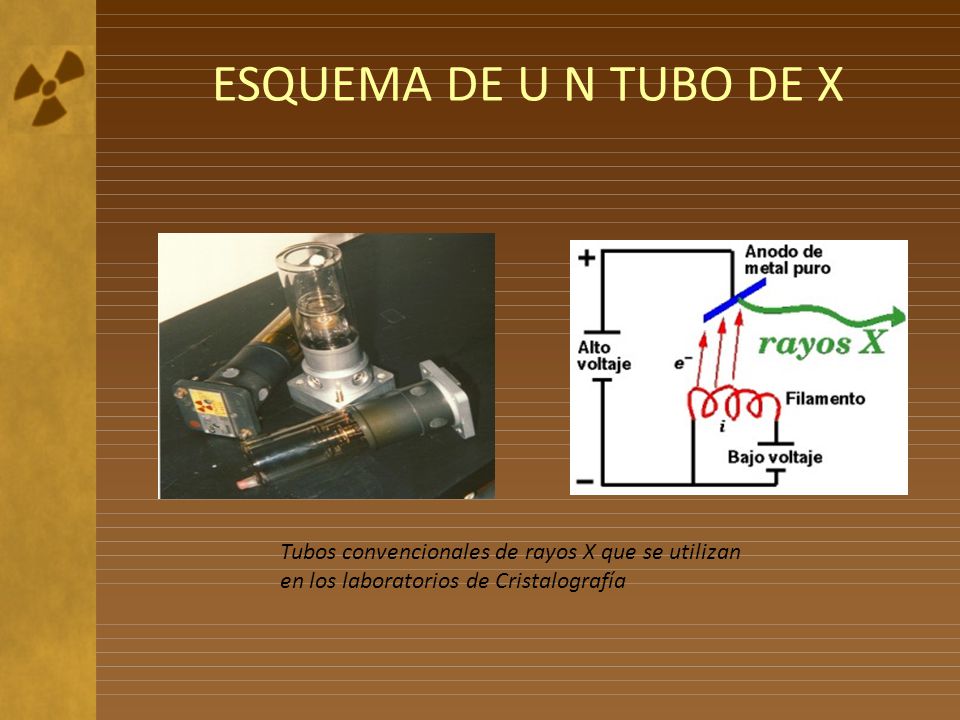

17 ESQUEMA DE U N TUBO DE X Tubos convencionales de rayos X que se utilizan en los laboratorios de Cristalografía

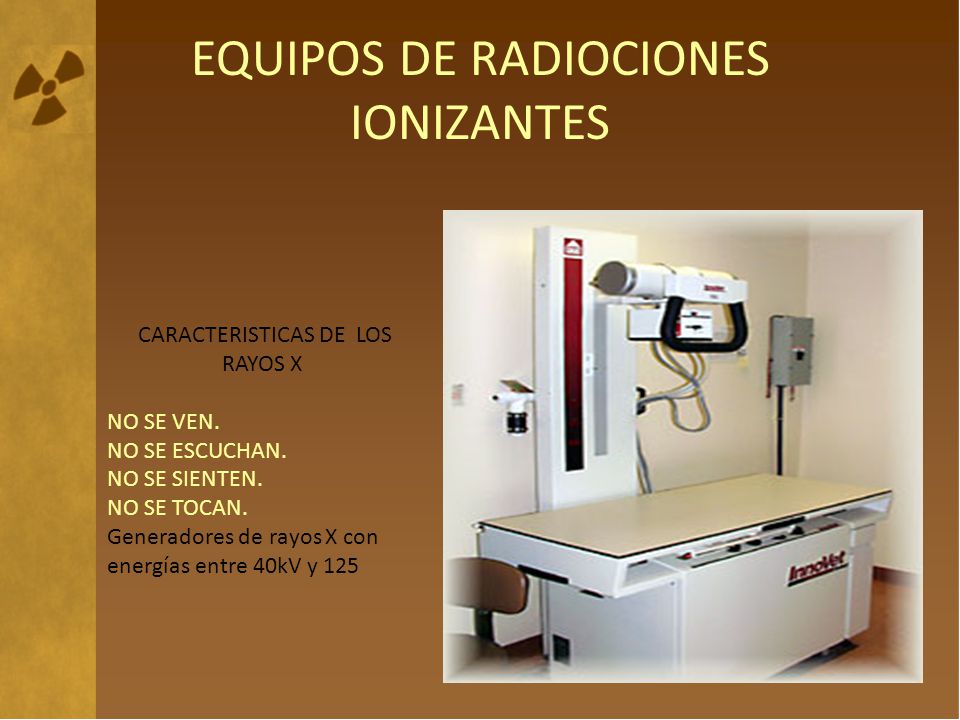

18 EQUIPOS DE RADIOCIONES IONIZANTES
CARACTERISTICAS DE LOS RAYOS X NO SE VEN. NO SE ESCUCHAN. NO SE SIENTEN. NO SE TOCAN. Generadores de rayos X con energías entre 40kV y 125

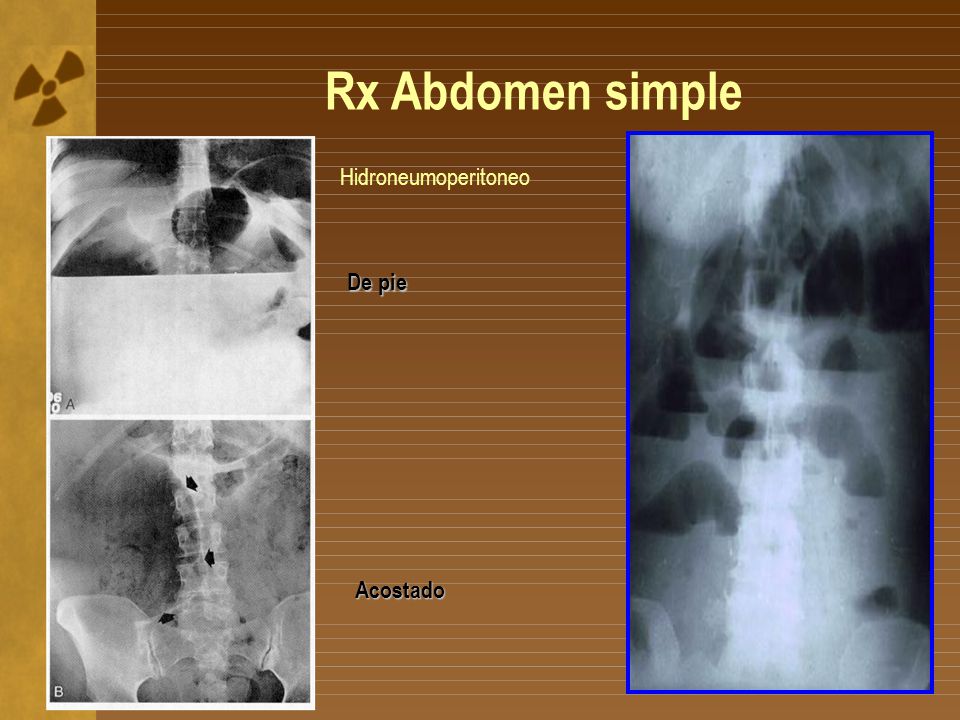

19 Rx Abdomen simple Hidroneumoperitoneo De pie Acostado

20 EQUIPO DE ARCO EN C

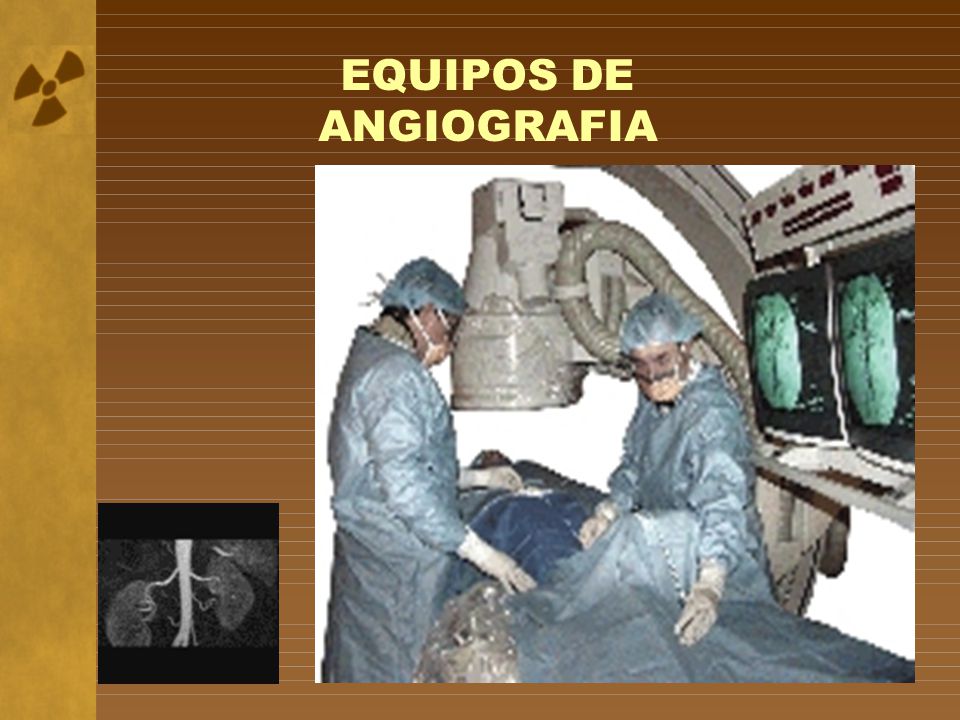

21 EQUIPOS DE ANGIOGRAFIA

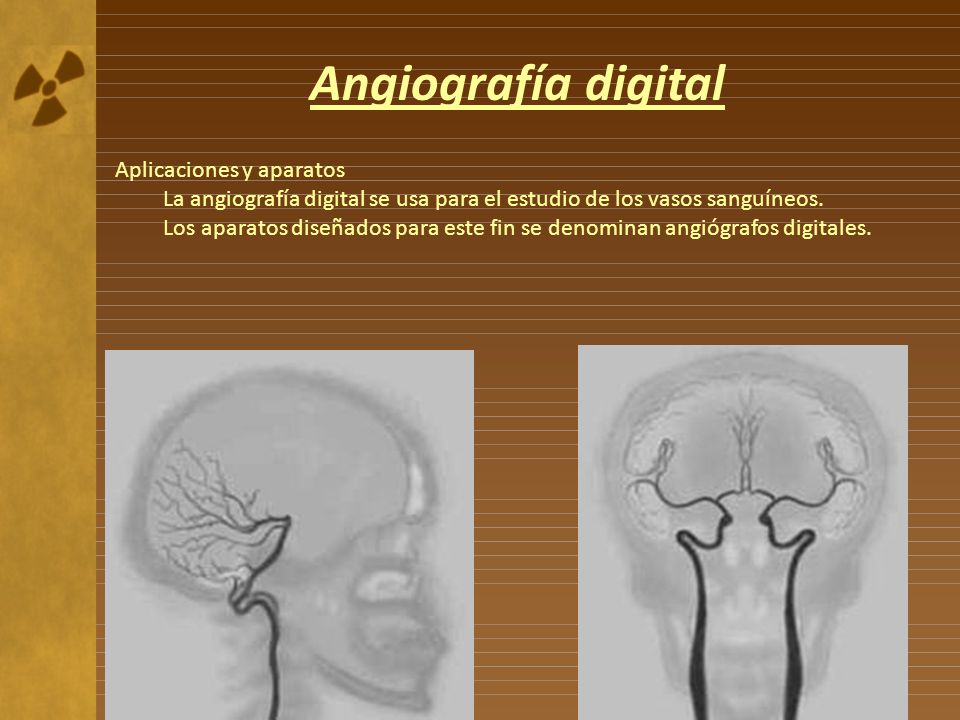

22 Angiografía digital Aplicaciones y aparatos
La angiografía digital se usa para el estudio de los vasos sanguíneos. Los aparatos diseñados para este fin se denominan angiógrafos digitales.

23 Angiografía digital Fundamentos físicos
Basada en rayos X y en contrastes radiológicos. Los contrastes son sustancias muy opacas a los rayos X. Normalmente se emplean disoluciones de yodo por vía intravenosa. Se obtiene la imagen resultante de la resta de dos imágenes: antes y después de inyectar el contraste. a) Antes del contraste b) Después del contraste Sustracción de b – a

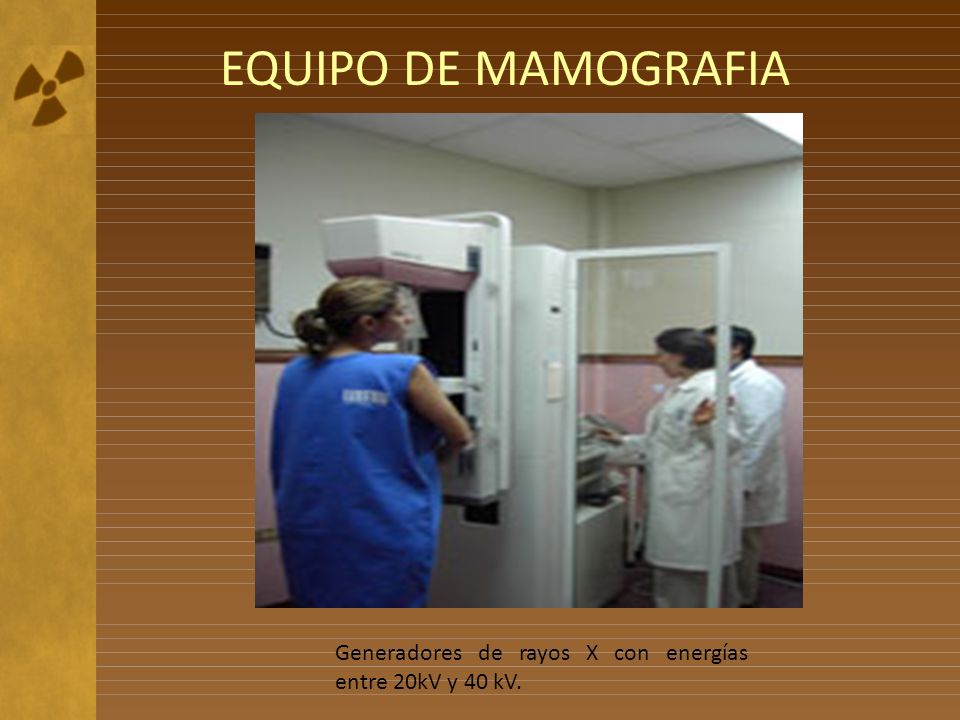

24 EQUIPO DE MAMOGRAFIA Generadores de rayos X con energías entre 20kV y 40 kV.

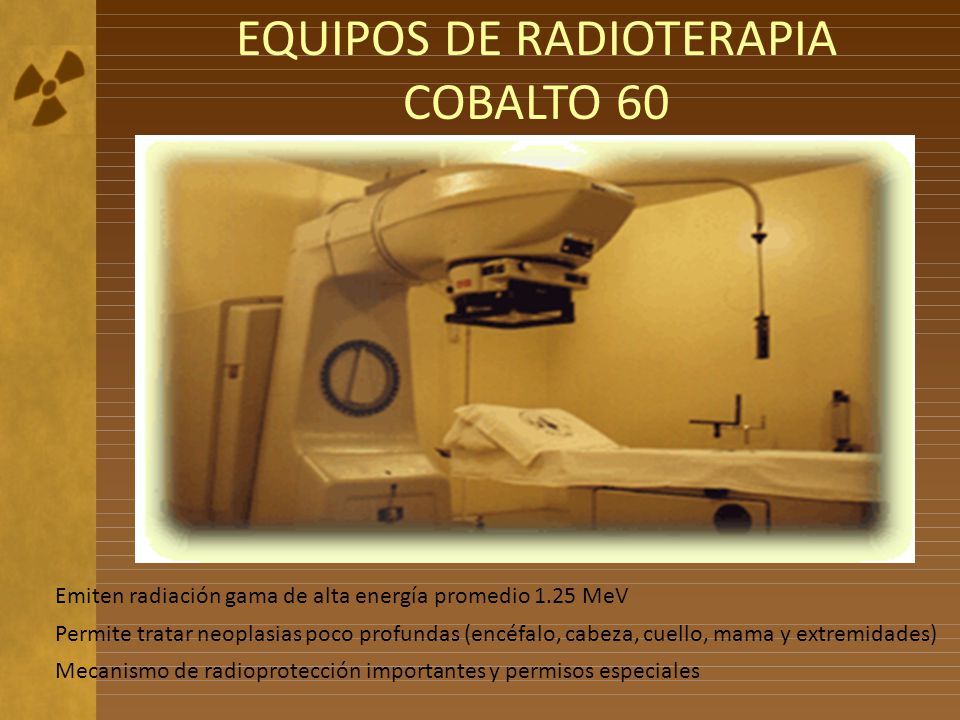

25 EQUIPOS DE RADIOTERAPIA
COBALTO 60 Emiten radiación gama de alta energía promedio 1.25 MeV Permite tratar neoplasias poco profundas (encéfalo, cabeza, cuello, mama y extremidades) Mecanismo de radioprotección importantes y permisos especiales

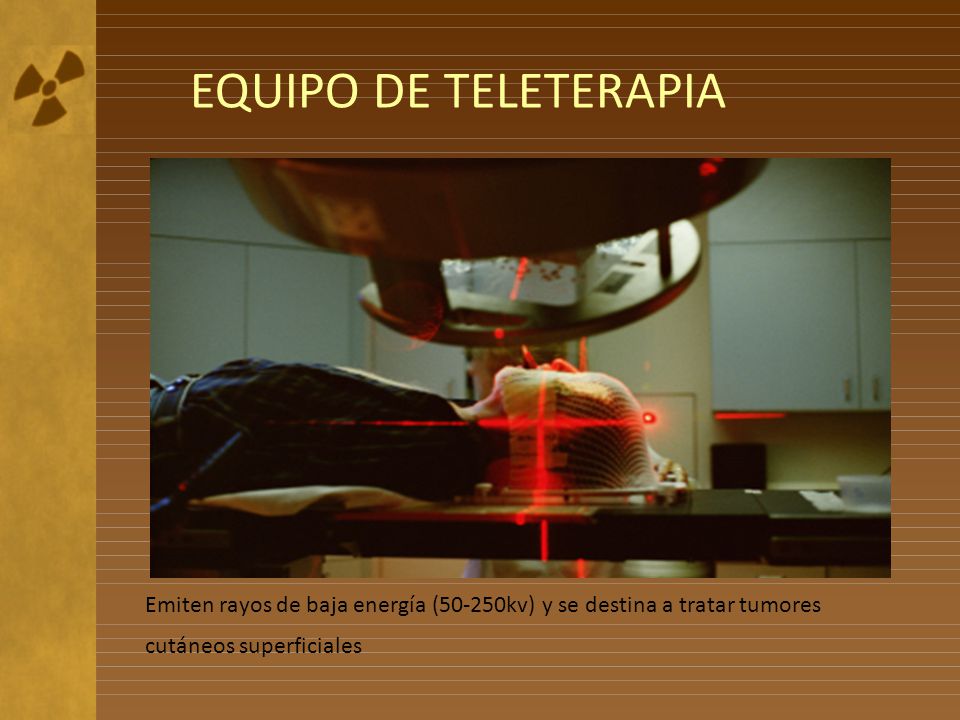

26 EQUIPO DE TELETERAPIA Emiten rayos de baja energía (50-250kv) y se destina a tratar tumores cutáneos superficiales

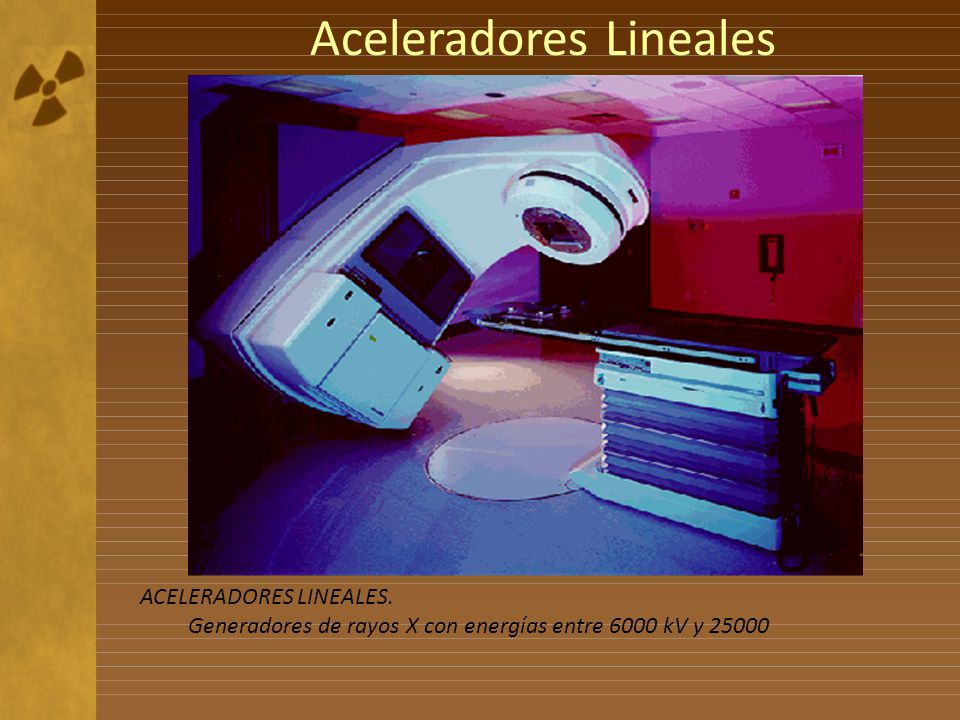

27 Aceleradores Lineales
Generadores de rayos X con energías entre 6000 kV y 25000

28 Puerta blindada para acelerador lineal

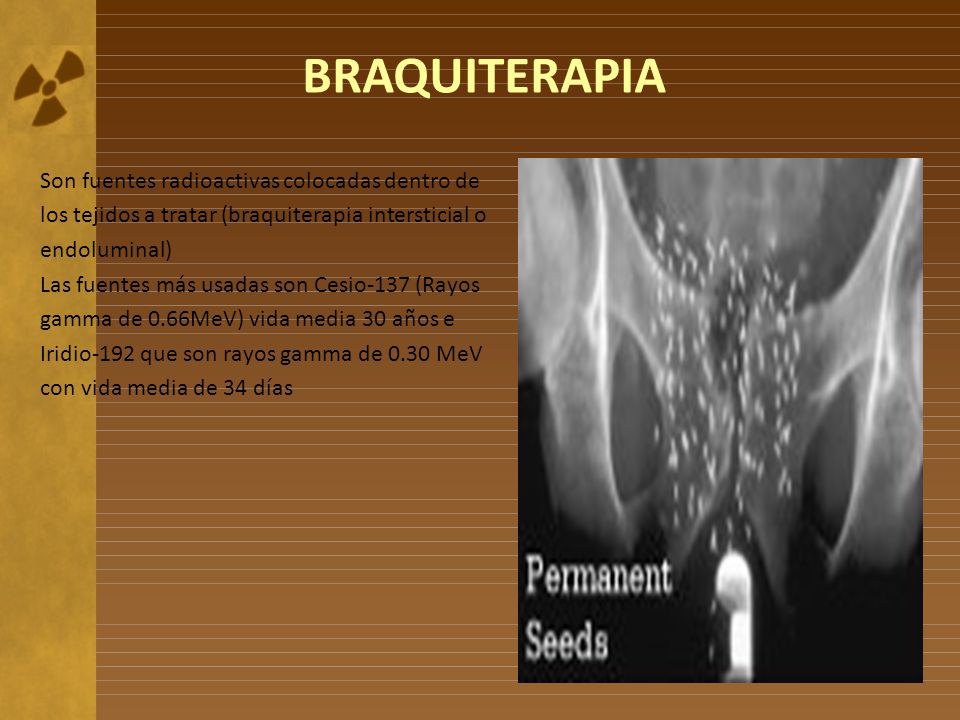

29 BRAQUITERAPIA Son fuentes radioactivas colocadas dentro de los tejidos a tratar (braquiterapia intersticial o endoluminal) Las fuentes más usadas son Cesio-137 (Rayos gamma de 0.66MeV) vida media 30 años e Iridio-192 que son rayos gamma de 0.30 MeV con vida media de 34 días

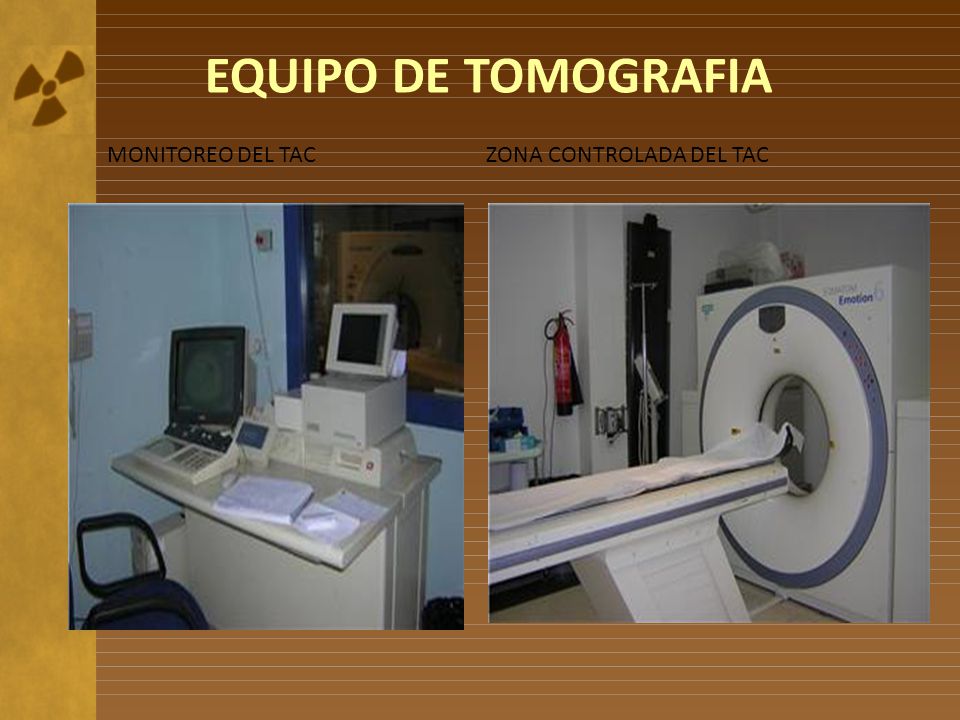

30 EQUIPO DE TOMOGRAFIA MONITOREO DEL TAC ZONA CONTROLADA DEL TAC
