CURSO : TELEINFORMÁTICA I FACILITADOR :ING. FRANKLIN CALLE ZAPATA GRUPO :IV ALUMNOS :-VASQUEZ CARDOZO ROMEL STEEP(90%) – -DEL AGUILA.

Presentaciones similares


Presentación del tema: "CURSO : TELEINFORMÁTICA I FACILITADOR :ING. FRANKLIN CALLE ZAPATA GRUPO :IV ALUMNOS :-VASQUEZ CARDOZO ROMEL STEEP(90%) – -DEL AGUILA."— Transcripción de la presentación:

1 CURSO : TELEINFORMÁTICA I FACILITADOR :ING. FRANKLIN CALLE ZAPATA GRUPO :IV ALUMNOS :-VASQUEZ CARDOZO ROMEL STEEP(90%) – -DEL AGUILA CARDENAS EDGAR GERMAN(90%) -FIGUEROA MUÑOS FRANKIE, -POBLETE MORI MANUEL(90%)- - ALANYA waldo jhonny (90%) CICLO :VIII AÑO :2009 PUCALLPA – UCAYALI UNIVERSIDAD NACIONAL DE UCAYALI Facultad de Ingeniería de Sistemas

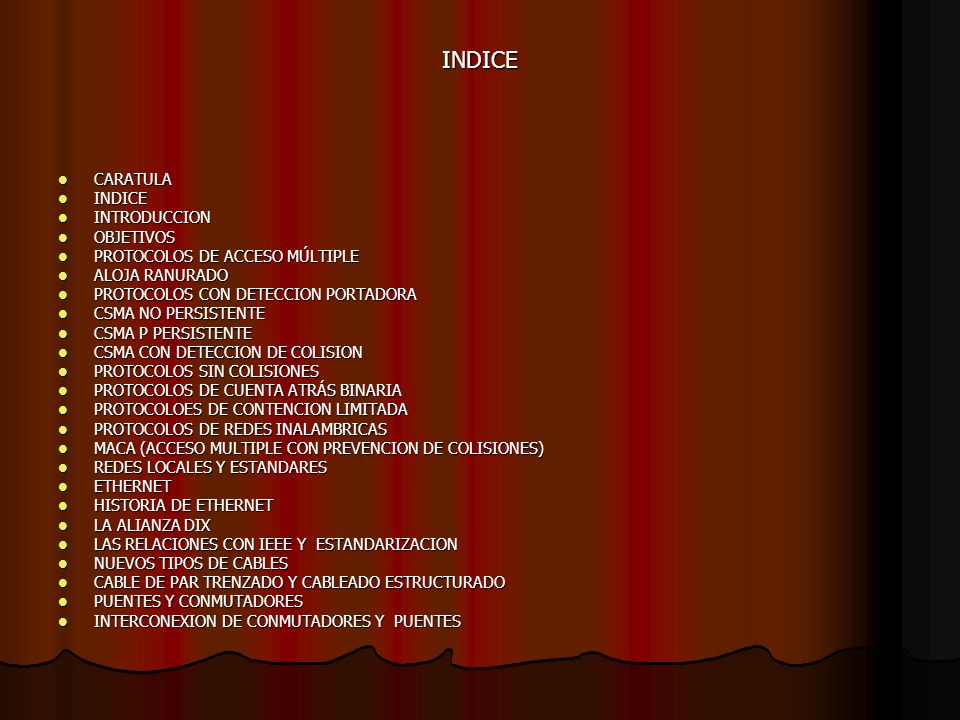

2 INDICE CARATULA CARATULA INDICE INDICE INTRODUCCION INTRODUCCION OBJETIVOS OBJETIVOS PROTOCOLOS DE ACCESO MÚLTIPLE PROTOCOLOS DE ACCESO MÚLTIPLE ALOJA RANURADO ALOJA RANURADO PROTOCOLOS CON DETECCION PORTADORA PROTOCOLOS CON DETECCION PORTADORA CSMA NO PERSISTENTE CSMA NO PERSISTENTE CSMA P PERSISTENTE CSMA P PERSISTENTE CSMA CON DETECCION DE COLISION CSMA CON DETECCION DE COLISION PROTOCOLOS SIN COLISIONES PROTOCOLOS SIN COLISIONES PROTOCOLOS DE CUENTA ATRÁS BINARIA PROTOCOLOS DE CUENTA ATRÁS BINARIA PROTOCOLOES DE CONTENCION LIMITADA PROTOCOLOES DE CONTENCION LIMITADA PROTOCOLOS DE REDES INALAMBRICAS PROTOCOLOS DE REDES INALAMBRICAS MACA (ACCESO MULTIPLE CON PREVENCION DE COLISIONES) MACA (ACCESO MULTIPLE CON PREVENCION DE COLISIONES) REDES LOCALES Y ESTANDARES REDES LOCALES Y ESTANDARES ETHERNET ETHERNET HISTORIA DE ETHERNET HISTORIA DE ETHERNET LA ALIANZA DIX LA ALIANZA DIX LAS RELACIONES CON IEEE Y ESTANDARIZACION LAS RELACIONES CON IEEE Y ESTANDARIZACION NUEVOS TIPOS DE CABLES NUEVOS TIPOS DE CABLES CABLE DE PAR TRENZADO Y CABLEADO ESTRUCTURADO CABLE DE PAR TRENZADO Y CABLEADO ESTRUCTURADO PUENTES Y CONMUTADORES PUENTES Y CONMUTADORES INTERCONEXION DE CONMUTADORES Y PUENTES INTERCONEXION DE CONMUTADORES Y PUENTES

3 FAST ETHERNET FAST ETHERNET MEDIOS DE TRANSMISION MEDIOS DE TRANSMISION 10 BASE TX 10 BASE TX 10 BASE FX 10 BASE FX 100 BASE T4 100 BASE T4 TOPOLOGIA ETHERNET TOPOLOGIA ETHERNET FUNCIONAMIENTO ETHERNET FUNCIONAMIENTO ETHERNET COLISIONES COLISIONES COLISIONES ANORMALES COLISIONES ANORMALES COLISION TARDIA COLISION TARDIA MEDIOS FISICOS HABITUALES DE ETHERNET MEDIOS FISICOS HABITUALES DE ETHERNET ETHERNET 10 BASE 2 ETHERNET 10 BASE 2 ETHERNET 10/100 BASE T ETHERNET 10/100 BASE T GIGABIT ETHERNET GIGABIT ETHERNET ETHERNET EN FIBRA OPTICA ETHERNET EN FIBRA OPTICA MAC IEEE MAC IEEE 802.3

4 ETHERNET SOBRE FIBRA OPTICA ETHERNET SOBRE FIBRA OPTICA COLISIONES COLISIONES EL USO DE UN EJE EL USO DE UN EJE EL USO DE UN SWITCH EL USO DE UN SWITCH IEEE TOKEN RING IEEE TOKEN RING FUNCIONAMIENTO FUNCIONAMIENTO TRAMAS TRAMAS TRAMA TOKEN TRAMA TOKEN TRAMA DATOS/COMANDO TRAMA DATOS/COMANDO IEEE IEEE IEEE IEEE LLC Y MAC LLC Y MAC IEEE IEEE IEEE IEEE REDES SATELITALES REDES SATELITALES METODOS DE ACCESO MULTIPLE METODOS DE ACCESO MULTIPLE

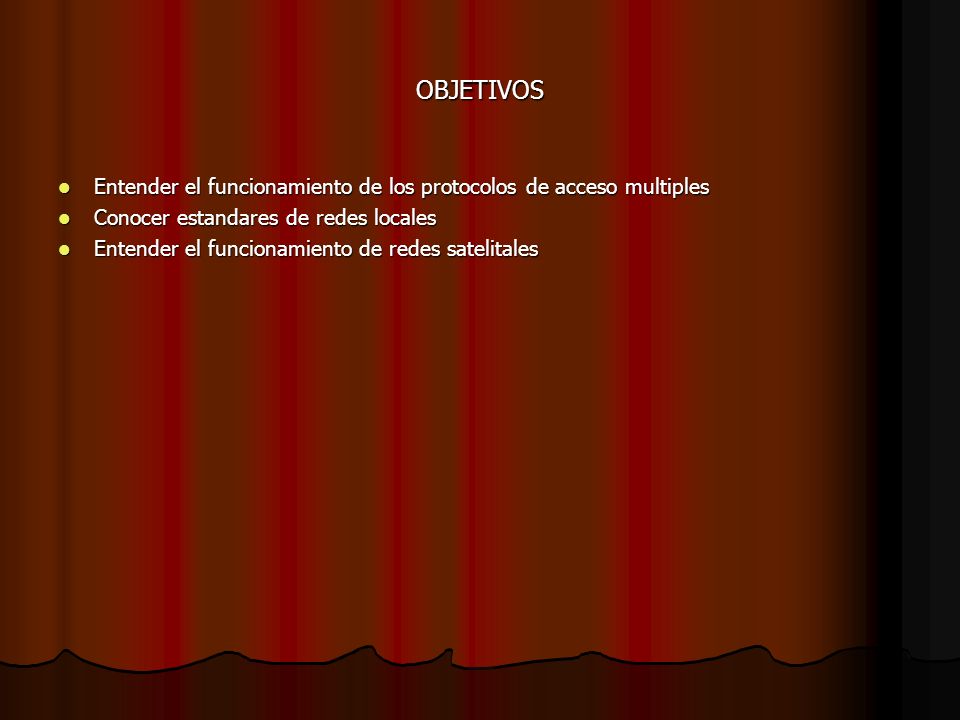

5 OBJETIVOS Entender el funcionamiento de los protocolos de acceso multiples Entender el funcionamiento de los protocolos de acceso multiples Conocer estandares de redes locales Conocer estandares de redes locales Entender el funcionamiento de redes satelitales Entender el funcionamiento de redes satelitales

6 INTRODUCCION A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida convergencia de estas áreas, y también las diferencias entre la captura, transporte almacenamiento y procesamiento de información están desapareciendo con rapidez. Organizacionescon centenares de oficinas dispersas en una amplia área geográfica esperan tener la posibilidad de examinar en forma habitual el estas o actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra habilidad para recolectar procesar y distribuir información la demanda de mas sofisticados procesamientos de información crece todavía con mayor rapidez. A medida que avanzamos hacia los últimos años de este siglo, se ha dado una rápida convergencia de estas áreas, y también las diferencias entre la captura, transporte almacenamiento y procesamiento de información están desapareciendo con rapidez. Organizacionescon centenares de oficinas dispersas en una amplia área geográfica esperan tener la posibilidad de examinar en forma habitual el estas o actual de todas ellas, simplemente oprimiendo una tecla. A medida que crece nuestra habilidad para recolectar procesar y distribuir información la demanda de mas sofisticados procesamientos de información crece todavía con mayor rapidez. La industria de ordenadores ha mostrado un progreso espectacular en muy corto tiempo El viejo modelo de tener un solo ordenador para satisfacer todas las necesidades de cálculo de una organización se está reemplazando con rapidez por otro que considera un número grande de ordenadores separados, pero interconectados, que efectúan el mismo trabajo. Estos sistemas, se conocen con el nombre de redes de ordenadores. Estas nos dan a entender una colección interconectada de ordenadores autónomos. Se dice que los ordenadores están interconectados, si son capaces de intercambiar información. La conexión no necesita hacerse a través de un hilo de cobre, el uso de láser, microondas y satélites de comunicaciones. Al indicar que los ordenadores son autónomos, excluimos los sistemas n los que un ordenador pueda forzosamente arrancar, parar o controlar a otro, éstos no se consideran autónomos. La industria de ordenadores ha mostrado un progreso espectacular en muy corto tiempo El viejo modelo de tener un solo ordenador para satisfacer todas las necesidades de cálculo de una organización se está reemplazando con rapidez por otro que considera un número grande de ordenadores separados, pero interconectados, que efectúan el mismo trabajo. Estos sistemas, se conocen con el nombre de redes de ordenadores. Estas nos dan a entender una colección interconectada de ordenadores autónomos. Se dice que los ordenadores están interconectados, si son capaces de intercambiar información. La conexión no necesita hacerse a través de un hilo de cobre, el uso de láser, microondas y satélites de comunicaciones. Al indicar que los ordenadores son autónomos, excluimos los sistemas n los que un ordenador pueda forzosamente arrancar, parar o controlar a otro, éstos no se consideran autónomos. Aunque la mayoría de las redes broadcast son redes locales y viceversa, existen algunas excepciones. Por Aunque la mayoría de las redes broadcast son redes locales y viceversa, existen algunas excepciones. Por ejemplo las redes vía satélite, que evidentemente no son redes locales, son redes broadcast. Inversamente ejemplo las redes vía satélite, que evidentemente no son redes locales, son redes broadcast. Inversamente las redes locales basadas en conmutación (por ejemplo HIPPI) no emplean un medio broadcast. En este las redes locales basadas en conmutación (por ejemplo HIPPI) no emplean un medio broadcast. En este capítulo abarcaremos tanto las redes locales utilicen o no un medio broadcast como las redes broadcast capítulo abarcaremos tanto las redes locales utilicen o no un medio broadcast como las redes broadcast sean o no redes locales. Además en lo relativo a las redes locales abarcaremos no sólo el nivel de enlace sean o no redes locales. Además en lo relativo a las redes locales abarcaremos no sólo el nivel de enlace sino también el nivel físico característico de cada una de ellas. Por último diremos también que no sino también el nivel físico característico de cada una de ellas. Por último diremos también que no hablaremos en este capítulo de las redes locales basadas en ATM ya que eso corresponde claramente al hablaremos en este capítulo de las redes locales basadas en ATM ya que eso corresponde claramente al nivel de red, que abordaremos en el capítulo correspondiente. nivel de red, que abordaremos en el capítulo correspondiente.

7 PROTOCOLOS DE ACCESO MÚLTIPLE Protocolos sin detección de portadora: ALOHA En 1970, cuando la red ARPANET solo llevaba unos meses en funcionamiento, Abramson y su equipo estaban decididos a llevar a cabo su proyecto a toda costa, pero no a cualquier costo. Consiguieron varios transmisores de radio taxis viejos y construyeron módems de forma artesanal. Con esto pusieron en marcha una red de radioenlaces entre las islas. Si se hubiera asignado un canal diferente para la comunicación en cada sentido entre Oahu y las otras tres islas habrían hecho falta seis canales; en vez de eso asignaron solamente dos: uno a 413,475 MHz para las transmisiones de Oahu a las demás islas y otro a 407,350 MHz para el sentido inverso. Cada canal tenía un ancho de banda de 100 KHz y una capacidad de 9,6 Kb/s. En caso de haber creado seis canales en el mismo ancho de banda la capacidad de cada uno habría sido proporcionalmente menor; creando solo dos se disponía de una mayor capacidad a costa de tener que compartirlos entre las tres islas.

8 Las transmisiones desde Oahu no planteaban problemas pues había un único emisor. Sin embargo el canal de retorno era compartido por tres emisores (Kauai, Maui y Hawaii), por lo que podía suceder que dos emisores transmitieran simultáneamente, con lo que se producía una colisión con lo que ambas tramas se perdían; había pues que establecer reglas que especificaran como se resolvía una situación de este tipo; estas reglas es lo que denominamos un protocolo de acceso al medio o protocolo MAC (Media Acccess Control). La solución que adoptó Abramson fue muy simple. Cuando un emisor quiere transmitir una trama simplemente la emite, sin preocuparse en ningún momento de si el canal está libre; una vez ha terminado se pone a la escucha, esperando recibir confirmación de que la información ha sido recibida correctamente por el destinatario, cosa que éste puede comprobar mediante el CRC de la trama. Si pasado un tiempo razonable no se recibe confirmación el emisor supone que ha ocurrido una colisión; en este caso espera un tiempo aleatorio (para no colisionar nuevamente) y a continuación reenvía la trama.

9 Aloha ranurado En el protocolo Aloha original la emisión de tramas por parte de cada ordenador o estación se hace de forma completamente caótica y basta que dos tramas colisionen o se solapen solamente en un bit para que ambas sean completamente inútiles, a pesar de lo cual tanto la primera como la segunda serán irremediablemente transmitidas, ya que los emisores sólo se percatarán del problema después de haber terminado la transmisión; además la segunda trama podría colisionar con una tercera, y así sucesivamente; en una red Aloha cuando el tráfico crece las colisiones aumentan de manera no lineal y el rendimiento decae rápidamente. propuso una mejora al protocolo Aloha que consistía en dividir el tiempo para la emisión de tramas en intervalos de duración constante. De alguna manera las estaciones estarían sincronizadas y todas sabrían cuando empezaba cada intervalo. Esto reduce la probabilidad de colisión, ya que al menos limita su efecto a un intervalo concreto (no se pueden 'encadenar' colisiones). A esta versión mejorada de Aloha se la denomina Aloha ranurado, porque utiliza tiempo ranurado o a intervalos. Por contraposición al Aloha original, con tiempo aleatorio, se le suele denominar Aloha puro.

10 La eficiencia de un sistema Aloha se puede estimar fácilmente si se supone que los emisores transmiten las tramas de acuerdo con una distribución de Poisson. En ese caso se puede demostrar con un razonamiento matemático-estadístico simple que el rendimiento máximo de un Aloha puro es del 18,4 %, y que esta eficiencia se consigue con una utilización del canal del 50%. Es decir que por ejemplo un canal de 10 Mb/s funcionando con Aloha puro daría su máxima eficiencia cuando las estaciones estuvieran enviando un tráfico de 5 Mb/s, del cual se transmitirían correctamente 1.84 Mb/s y los restantes 3,16 Mb/s se perderían por colisiones; si el nivel de utilización pasa del 50% el caudal útil transmitido disminuye. Para un Aloha ranurado, también con una distribución de Poisson, Abramson dedujo que la eficiencia máxima es justamente el doble, del 36,8 % y se consigue con una utilización del 100%. Así por ejemplo en un canal de 10 Mb/s con Aloha ranurado el máximo caudal útil que podría obtenerse es de 3,68 Mb/s y para elo sería preciso inyectar en la red 10 Mb/s de tráfico.

11 Protocolos con detección de portadora CSMA 1-persistente En su nivel más primitivo el protocolo CSMA hace lo siguiente: cuando tiene una trama que enviar primero escucha el canal para saber si está libre; si lo está envía la trama; en caso contrario espera a que se libere y en ese momento la envía. Este protocolo se denomina CSMA 1-persistente porque hay una probabilidad 1 (es decir certeza) de que la trama se transmita cuando el canal esté libre. En una situación real con tráfico intenso es muy posible que cuando un ordenador termine de transmitir haya varios esperando para enviar su trama; con CSMA 1-persistente todas esas tramas serán emitidas a la vez y colisionarán, pudiéndose repetir el proceso varias veces con la consiguiente degradación del rendimiento

12 CSMA no persistente En un intento por resolver el problema de colisiones de CSMA 1-persistente podemos adoptar la estrategia siguiente: antes de enviar escuchamos, si el canal está libre transmitimos, pero si está ocupado, en vez de estar a la escucha, pendientes de usarlo en cuanto se libere, esperamos un tiempo aleatorio después del cual repetimos el proceso; a este protocolo se le denomina CSMA no persistente. Este protocolo tiene una menor eficiencia que CSMA 1-persistente para tráficos moderados, pues introduce una mayor latencia; sin embargo se comporta mejor en situaciones de tráfico intenso ya que evita las colisiones producidas por las estaciones que se encuentran a la espera de que termine la transmisión de una trama en un momento dado.

13 CSMA p-persistente CSMA p-persistente intenta combinar las ventajas de CSMA 1-persistente y CSMA no persistente. Este protocolo se aplica con tiempo ranurado o a intervalos y funciona de la siguiente manera: cuando el ordenador tiene algo que enviar primero escucha el canal, si está libre transmite, en caso contrario espera; cuando el canal se libera transmite con una probabilidad p (o no transmite con una probabilidad q=1-p); si no transmite en el primer intervalo el proceso se repite en el siguiente, es decir transmite con una probabilidad p, o no transmite con una probabilidad q. El proceso se repite hasta que finalmente la trama es transmitida o bien otro ordenador utiliza el canal, en cuyo caso espera un tiempo aleatorio y empieza de nuevo el proceso desde el principio.

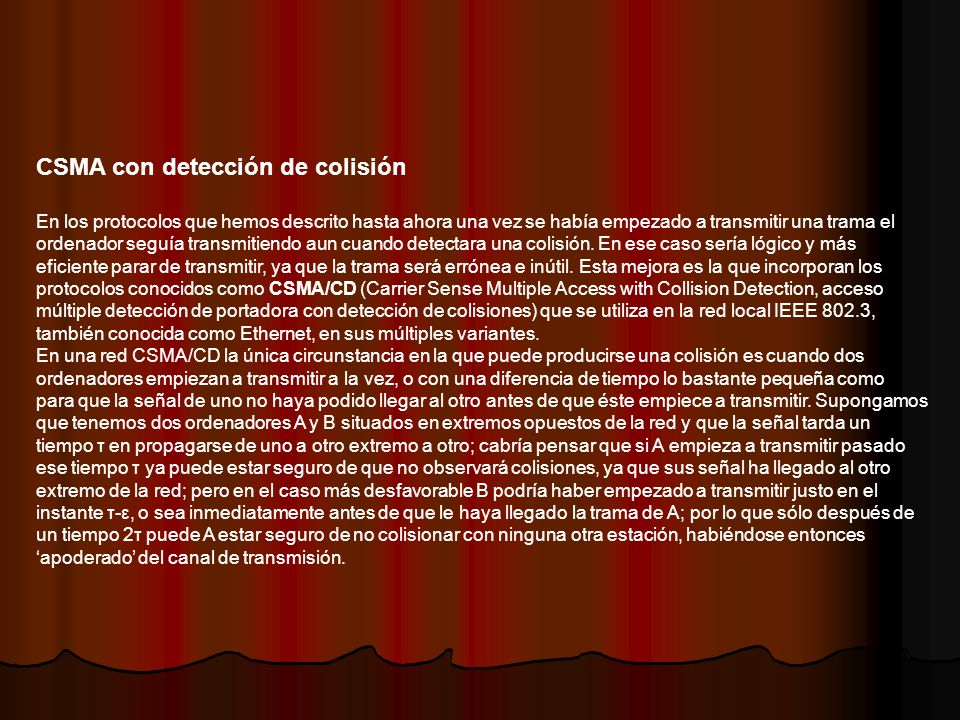

14 CSMA con detección de colisión En los protocolos que hemos descrito hasta ahora una vez se había empezado a transmitir una trama el ordenador seguía transmitiendo aun cuando detectara una colisión. En ese caso sería lógico y más eficiente parar de transmitir, ya que la trama será errónea e inútil. Esta mejora es la que incorporan los protocolos conocidos como CSMA/CD (Carrier Sense Multiple Access with Collision Detection, acceso múltiple detección de portadora con detección de colisiones) que se utiliza en la red local IEEE 802.3, también conocida como Ethernet, en sus múltiples variantes. En una red CSMA/CD la única circunstancia en la que puede producirse una colisión es cuando dos ordenadores empiezan a transmitir a la vez, o con una diferencia de tiempo lo bastante pequeña como para que la señal de uno no haya podido llegar al otro antes de que éste empiece a transmitir. Supongamos que tenemos dos ordenadores A y B situados en extremos opuestos de la red y que la señal tarda un tiempo τ en propagarse de uno a otro extremo a otro; cabría pensar que si A empieza a transmitir pasado ese tiempo τ ya puede estar seguro de que no observará colisiones, ya que sus señal ha llegado al otro extremo de la red; pero en el caso más desfavorable B podría haber empezado a transmitir justo en el instante τ-ε, o sea inmediatamente antes de que le haya llegado la trama de A; por lo que sólo después de un tiempo 2τ puede A estar seguro de no colisionar con ninguna otra estación, habiéndose entonces apoderado del canal de transmisión.

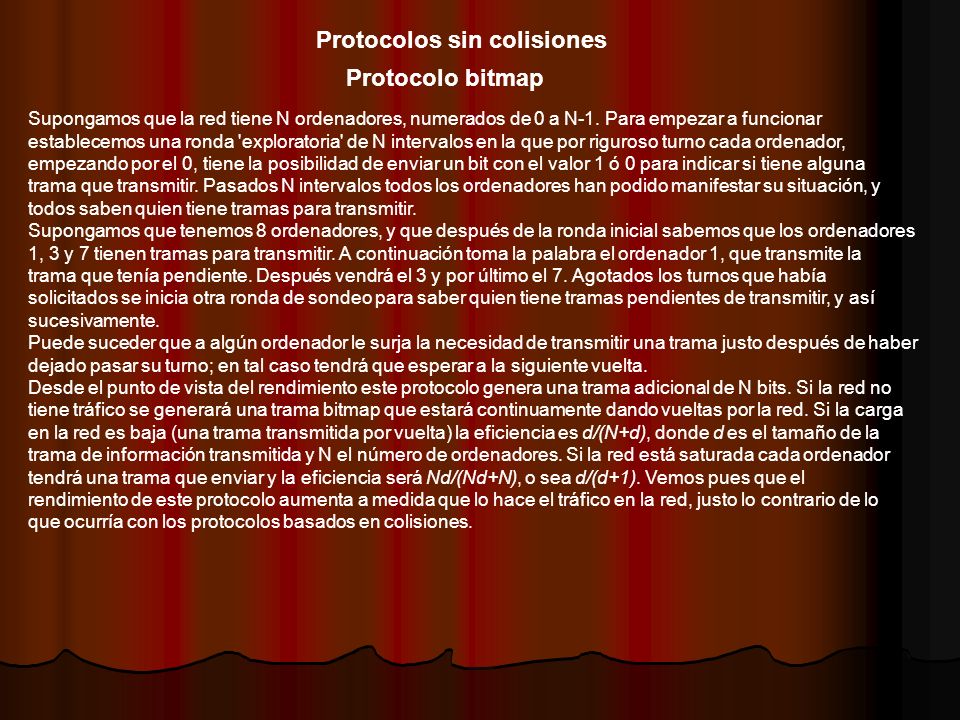

15 Protocolos sin colisiones Protocolo bitmap Supongamos que la red tiene N ordenadores, numerados de 0 a N-1. Para empezar a funcionar establecemos una ronda 'exploratoria' de N intervalos en la que por riguroso turno cada ordenador, empezando por el 0, tiene la posibilidad de enviar un bit con el valor 1 ó 0 para indicar si tiene alguna trama que transmitir. Pasados N intervalos todos los ordenadores han podido manifestar su situación, y todos saben quien tiene tramas para transmitir. Supongamos que tenemos 8 ordenadores, y que después de la ronda inicial sabemos que los ordenadores 1, 3 y 7 tienen tramas para transmitir. A continuación toma la palabra el ordenador 1, que transmite la trama que tenía pendiente. Después vendrá el 3 y por último el 7. Agotados los turnos que había solicitados se inicia otra ronda de sondeo para saber quien tiene tramas pendientes de transmitir, y así sucesivamente. Puede suceder que a algún ordenador le surja la necesidad de transmitir una trama justo después de haber dejado pasar su turno; en tal caso tendrá que esperar a la siguiente vuelta. Desde el punto de vista del rendimiento este protocolo genera una trama adicional de N bits. Si la red no tiene tráfico se generará una trama bitmap que estará continuamente dando vueltas por la red. Si la carga en la red es baja (una trama transmitida por vuelta) la eficiencia es d/(N+d), donde d es el tamaño de la trama de información transmitida y N el número de ordenadores. Si la red está saturada cada ordenador tendrá una trama que enviar y la eficiencia será Nd/(Nd+N), o sea d/(d+1). Vemos pues que el rendimiento de este protocolo aumenta a medida que lo hace el tráfico en la red, justo lo contrario de lo que ocurría con los protocolos basados en colisiones.

16 En situaciones de saturación donde todos los ordenadores tienen tramas que transmitir, y suponiendo que todas las tramas tienen el mismo tamaño el protocolo bitmap produce un reparto equitativo, por lo que resulta equivalente a utilizar multiplexación por división en el tiempo para repartir el canal entre los ordenadores de la red. Resumiendo, el protocolo bitmap resulta más eficiente y más homogéneo en su comportamiento a medida que la carga de la red aumenta. Los protocolos como el que hemos descrito, en los que se emite un paquete indicando el deseo de transmitir información, se denominan protocolos de reserva.

17 Protocolo de cuenta atrás binaria El protocolo bitmap requiere reservar un intervalo de un bit para cada ordenador. Con un número elevado de ordenadores esto puede suponer un costo elevado que lo haga impracticable. Veremos ahora una alternativa que resuelve ese inconveniente, el protocolo denominado cuenta atrás binaria. Supongamos que tenemos una red con 16 ordenadores. Cada uno recibirá una dirección codificada en 4 bits. Supongamos ahora que los ordenadores 0010, 0100, 1001 y 1010 desean transmitir tramas. El protocolo de cuenta atrás binaria procede de la siguiente forma: 1. En el primer intervalo los cuatro ordenadores que desean transmitir envían a la red el primer bit de su dirección; el medio de transmisión está diseñado de tal forma que retransmite el OR de todos los bits transmitidos, es decir en este caso los cuatro ordenadores reciben un Al haber recibido un 1 los ordenadores 0010 y 0100 (que tienen un 0 en su primer bit) reconocen que hay ordenadores superiores a ellos en la competición y se retiran; los dos 'finalistas' envían a la red su segundo bit, que es cero para ambos; la red retransmite un cero. 3. Al haber recibido un cero los dos ordenadores siguen compitiendo y envían su tercer bit, un cero para 1001 y un 1 para 1010; la red retransmite un 1 y el ordenador 1001 se retira al ver que hay uno que le supera. 4. El ordenador ganador, el 1010, envía su trama. El proceso se repite para los tres ordenadores restantes, y así sucesivamente hasta que eventualmente todos envían su trama. La eficiencia de este protocolo es d/(d + ln N), que para tráficos reducidos supera al bitmap; además, el mecanismo de selección suministra la dirección del ordenador transmisor que a menudo es parte de la información que se pretende transmitir, con lo que incluso este overhead se aprovecha y la eficiencia puede ser del 100%.

18 4.2.4 Protocolos de contención limitada Son protocolos que se adaptan al nivel de trafico que se presenta en una red,ya sean cuando el trafico este bajo o este alto.Estos protocolos sacan lo mejor de los protocolos de contencion (aloha pura o ranurada, CSMA 1-persistente, CSMA no persistente, CSMA p-persistente, CSMA con detección de colisión) cuando la carga en la red fuera baja para asi tener un retardo bajo y los protocolos de libre colision(bitmat,cuenta atrás binario)cuando la carga en la red fuera alta para lograr una buena eficiencia en el canal de transmision de datos. En caso de que la red tenga poco tráfico estos protocolos se comportarán según alguno de los protocolos con colisiones que hemos visto. Pero cuando se superen determinados umbrales de ocupación el protocolo dividirá el canal en intervalos asignando uno a cada ordenador, en riguroso turno Este comportamiento es equivalente a realizar multiplexación por división en el tiempo sobre el canal. En la práctica suelen ser unos pocos ordenadores los que generan la mayor parte del tráfico (recordemos que el tráfico es autosimilar),por lo que lo ideal es identificar a los 'culpables' y aislarlos en intervalos propios, independientes del resto de los ordenadores; de esta forma esos ordenadores con tráfico elevado consiguen un buen rendimiento sin perjudicar a la mayoría 'silenciosa'. Precisamente la pronta identificación de esos 'culpables' es la clave del funcionamiento de estos protocolos. Los ordenadores no necesariamente han de ser identificados individualmente, es suficiente detectar un grupo con tráfico elevado (que presumiblemente contendrá algún 'sospechoso') y aislarlo del resto. Uno de los protocolos que funciona con este principio es el denominado protocolo del paseo adaptativo por el árbol.

19 4.2.5 Protocolos de redes inalámbricas Las ondas electromagnéticas no guiadas son un medio ideal para la creación de redes broadcast. Normalmente se emplea la banda conocida como Industrial/Científica/Médica (2,4 - 2,484 GHz). Típicamente una LAN inalámbrica está formada por un conjunto de estaciones base, unidas entre sí por algún tipo de cable, y una serie de estaciones móviles que comunican con la estación base más próxima. El conjunto de estaciones base forma en realidad un sistema celular en miniatura. Las ondas electromagnéticas no guiadas son un medio ideal para la creación de redes broadcast. Normalmente se emplea la banda conocida como Industrial/Científica/Médica (2,4 - 2,484 GHz). Típicamente una LAN inalámbrica está formada por un conjunto de estaciones base, unidas entre sí por algún tipo de cable, y una serie de estaciones móviles que comunican con la estación base más próxima. El conjunto de estaciones base forma en realidad un sistema celular en miniatura.

20 Beneficios Beneficios Las redes LAN inalámbricas (WLAN) ofrecen diversas ventajas sobre las redes LAN convencionales (ethernet, Token-Ring, fibra óptica) porque pueden ser móviles. Los beneficios son evidentes para computadoras portátiles y computadoras de escritorio, dado que el usuario puede verdaderamente trasladarse de un punto a otro y permanecer conectado a la red LAN y a sus recursos. Las redes LAN inalámbricas (WLAN) ofrecen diversas ventajas sobre las redes LAN convencionales (ethernet, Token-Ring, fibra óptica) porque pueden ser móviles. Los beneficios son evidentes para computadoras portátiles y computadoras de escritorio, dado que el usuario puede verdaderamente trasladarse de un punto a otro y permanecer conectado a la red LAN y a sus recursos. Los beneficios para el mercado de computadoras de escritorio, sistemas de empresas y servidores no son tan evidentes. La red puede establecerse sin incurrir en los gastos y las exigencias de colocar cables e instalar conectores en paredes. Además, las redes inalámbricas son flexibles, dado que las máquinas de escritorio pueden cambiarse de lugar sin ningún trabajo de infraestructura. Esto resulta particularmente útil al instalar sitios temporales o al trabajar en lugares "fijos" que periódicamente cambian de ubicación, tales como las empresas que se trasladan a otra oficina más grande cuando exceden la capacidad de sus instalaciones actuales. Los beneficios para el mercado de computadoras de escritorio, sistemas de empresas y servidores no son tan evidentes. La red puede establecerse sin incurrir en los gastos y las exigencias de colocar cables e instalar conectores en paredes. Además, las redes inalámbricas son flexibles, dado que las máquinas de escritorio pueden cambiarse de lugar sin ningún trabajo de infraestructura. Esto resulta particularmente útil al instalar sitios temporales o al trabajar en lugares "fijos" que periódicamente cambian de ubicación, tales como las empresas que se trasladan a otra oficina más grande cuando exceden la capacidad de sus instalaciones actuales. Hasta la disponibilidad de la norma IEEE (que define El Control de Acceso al Medio y las características de la Capa Física, específicas para LAN Inalámbricas), las únicas soluciones de redes inalámbricas disponibles eran dispositivos de diseño original y baja velocidad. Esta norma estableció un sistema de 2Mbps en La ampliación IEEE b, aprobada en 1999, aumentó la velocidad a 11 Mbps. Esto ofrece aproximadamente la misma gama de rendimiento que una tarjeta Ethernet de 10 Mbps. La norma IEEE a está siendo considerada, y podría aumentar la velocidad hasta 25 Mbps o más. Hasta la disponibilidad de la norma IEEE (que define El Control de Acceso al Medio y las características de la Capa Física, específicas para LAN Inalámbricas), las únicas soluciones de redes inalámbricas disponibles eran dispositivos de diseño original y baja velocidad. Esta norma estableció un sistema de 2Mbps en La ampliación IEEE b, aprobada en 1999, aumentó la velocidad a 11 Mbps. Esto ofrece aproximadamente la misma gama de rendimiento que una tarjeta Ethernet de 10 Mbps. La norma IEEE a está siendo considerada, y podría aumentar la velocidad hasta 25 Mbps o más.

21 Funcionamiento Funcionamiento La Tarjeta PC de la computadora portátil recibe y transmite información digital sobre una frecuencia de radio de 2,4 GHz. La tarjeta convierte la señal de radio en datos digitales (en realidad, pequeños paquetes de información) que la PC puede comprender y procesar. La Tarjeta PC de la computadora portátil recibe y transmite información digital sobre una frecuencia de radio de 2,4 GHz. La tarjeta convierte la señal de radio en datos digitales (en realidad, pequeños paquetes de información) que la PC puede comprender y procesar. La tarjeta PCI se conecta a una computadora de escritorio y funciona de modo similar a la Tarjeta PC, con la diferencia de que es especial para Portátiles. La tarjeta PCI se conecta a una computadora de escritorio y funciona de modo similar a la Tarjeta PC, con la diferencia de que es especial para Portátiles. El punto de acceso de software permite que una PC conectada a una red Ethernet (un tipo de red de área local muy común) pueda desempeñarse como punto de acceso de hardware. El punto de acceso de software permite que una PC conectada a una red Ethernet (un tipo de red de área local muy común) pueda desempeñarse como punto de acceso de hardware. El punto de acceso de hardware recibe y transmite información de forma similar a la tarjeta Tarjeta PC. Se conecta a la red Ethernet mediante un conector RJ-45 y maneja el tráfico entrante y saliente entre la red fija y los usuarios de la LAN INALÁMBRICA o "clientes", actuando así como un hub inalámbrico. En otras palabras, el punto de acceso de hardware se desempeña como portal o rampa de ingreso, para que los usuarios inalámbricos puedan acceder a una LAN cableada. El punto de acceso de hardware recibe y transmite información de forma similar a la tarjeta Tarjeta PC. Se conecta a la red Ethernet mediante un conector RJ-45 y maneja el tráfico entrante y saliente entre la red fija y los usuarios de la LAN INALÁMBRICA o "clientes", actuando así como un hub inalámbrico. En otras palabras, el punto de acceso de hardware se desempeña como portal o rampa de ingreso, para que los usuarios inalámbricos puedan acceder a una LAN cableada. Es importante destacar que, tal como ocurre en una autopista en horas de máximo tráfico, cuantos más usuarios se hallan en el punto de acceso, tanto más lento será el tráfico. El punto de acceso de hardware se conecta a un hub, conmutador o encaminador, pero también puede conectarse directamente a un servidor mediante un adaptador de cable. Es importante destacar que, tal como ocurre en una autopista en horas de máximo tráfico, cuantos más usuarios se hallan en el punto de acceso, tanto más lento será el tráfico. El punto de acceso de hardware se conecta a un hub, conmutador o encaminador, pero también puede conectarse directamente a un servidor mediante un adaptador de cable.

22 Dado que la transmisión se realiza mediante ondas electromagnéticas podríamos pensar que nos encontramos ante un caso similar al de las redes Aloha. Sin embargo existen alternativas más eficientes que el Aloha para este tipo de entornos, como la que describimos a continuación. Dado que la transmisión se realiza mediante ondas electromagnéticas podríamos pensar que nos encontramos ante un caso similar al de las redes Aloha. Sin embargo existen alternativas más eficientes que el Aloha para este tipo de entornos, como la que describimos a continuación. Supongamos cuatro ordenadores A, B, C y D situados en línea y separados 10 metros cada uno del siguiente: Supongamos cuatro ordenadores A, B, C y D situados en línea y separados 10 metros cada uno del siguiente: Supongamos también que el alcance máximo de cada uno de ellos es de 12 metros. Supongamos también que el alcance máximo de cada uno de ellos es de 12 metros. Ahora imaginemos que implementamos un protocolo CSMA para su comunicación; la secuencia de sucesos para transmitir una trama podría ser la siguiente: Ahora imaginemos que implementamos un protocolo CSMA para su comunicación; la secuencia de sucesos para transmitir una trama podría ser la siguiente: 1. A desea transmitir datos a B; al detectar el medio lo encuentra libre y empieza la transmisión. 1. A desea transmitir datos a B; al detectar el medio lo encuentra libre y empieza la transmisión. 2. Con A transmitiendo C desea transmitir datos hacia B; detecta el medio y lo encuentra libre (C no escucha a A pues esta a 20m de distancia), por tanto C empieza a transmitir. 2. Con A transmitiendo C desea transmitir datos hacia B; detecta el medio y lo encuentra libre (C no escucha a A pues esta a 20m de distancia), por tanto C empieza a transmitir. El resultado es una colisión en el receptor (B) que no es detectada ni por A ni por C. Esto se conoce como el problema de la estación oculta. El resultado es una colisión en el receptor (B) que no es detectada ni por A ni por C. Esto se conoce como el problema de la estación oculta.

23 Imaginemos ahora la misma distribución de estaciones y otra secuencia de sucesos: Imaginemos ahora la misma distribución de estaciones y otra secuencia de sucesos: 1. B desea transmitir datos hacia A, detecta el medio libre e inicia la transmisión. 1. B desea transmitir datos hacia A, detecta el medio libre e inicia la transmisión. 2. A continuación C desea transmitir datos hacia D; como detecta que B está transmitiendo se espera a que termine para evitar una colisión. 2. A continuación C desea transmitir datos hacia D; como detecta que B está transmitiendo se espera a que termine para evitar una colisión. El resultado es que una transmisión que en principio podría haberse hecho sin interferencias (ya que A no puede escuchar a C y D no puede escuchar a B) no se lleva a cabo, reduciendo así la eficiencia del sistema. Esto se conoce como el problema de la estación expuesta. El resultado es que una transmisión que en principio podría haberse hecho sin interferencias (ya que A no puede escuchar a C y D no puede escuchar a B) no se lleva a cabo, reduciendo así la eficiencia del sistema. Esto se conoce como el problema de la estación expuesta.

24

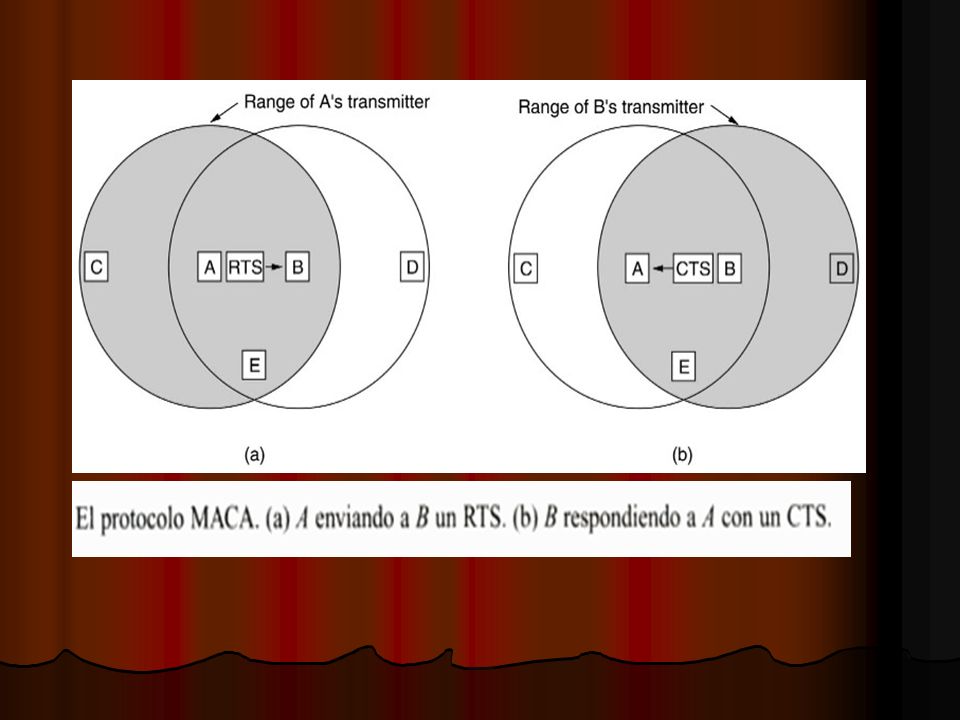

25 MACA (acceso multiple con prevencion de colisiones) MACA (Multiple Access with Collision Avoidance) es el protocolo MAC que ha servido de base para el estándar IEEE (Estandar de las redes inalambricas) que es el que especifica el funcionamiento de LANs inalámbricas. MACA resuelve los dos problemas que son problema de la estación oculta y el problema de la estación expuesta de la siguiente forma: MACA (Multiple Access with Collision Avoidance) es el protocolo MAC que ha servido de base para el estándar IEEE (Estandar de las redes inalambricas) que es el que especifica el funcionamiento de LANs inalámbricas. MACA resuelve los dos problemas que son problema de la estación oculta y el problema de la estación expuesta de la siguiente forma: 1. Cuando una estación tiene una trama que transmitir antes de enviarla envía una trama pequeña de aviso (de 30 bytes) denominada RTS (Request To Send). La trama RTS contiene información sobre la longitud de la trama que se pretende transmitir y la estación de destino. 1. Cuando una estación tiene una trama que transmitir antes de enviarla envía una trama pequeña de aviso (de 30 bytes) denominada RTS (Request To Send). La trama RTS contiene información sobre la longitud de la trama que se pretende transmitir y la estación de destino. 2. Al recibir la trama RTS la estación de destino, si está en condiciones de recibir la transmisión,responde con otra trama denominada CTS (Clear To Send). La trama CTS también indica la longitud de la trama que se va a recibir. 2. Al recibir la trama RTS la estación de destino, si está en condiciones de recibir la transmisión,responde con otra trama denominada CTS (Clear To Send). La trama CTS también indica la longitud de la trama que se va a recibir. Ahora apliquemos este protocolo al caso de la estación oculta para ver que ocurre: Ahora apliquemos este protocolo al caso de la estación oculta para ver que ocurre: 1. A transmite una trama RTS a B indicando la longitud de trama que desea enviarle. 1. A transmite una trama RTS a B indicando la longitud de trama que desea enviarle. 2. B responde con una trama CTS que también especifica la longitud de la trama. En este momento C capta la respuesta de B, por lo que se percata de que va a tener lugar una transmisión en la que B actuará de receptor y sabe que deberá permanecer en silencio durante el tiempo que dure la transmisión (C sabe lo que durará pues conoce la longitud de la trama y la velocidad de la red). 2. B responde con una trama CTS que también especifica la longitud de la trama. En este momento C capta la respuesta de B, por lo que se percata de que va a tener lugar una transmisión en la que B actuará de receptor y sabe que deberá permanecer en silencio durante el tiempo que dure la transmisión (C sabe lo que durará pues conoce la longitud de la trama y la velocidad de la red).

26 3. A envía a B la trama correspondiente. 3. A envía a B la trama correspondiente. En el caso de la estación expuesta ocurriría lo siguiente: En el caso de la estación expuesta ocurriría lo siguiente: 1. B transmite a A una trama RTS indicando que quiere enviarle datos. En ese momento C se entera de las intenciones de B. 1. B transmite a A una trama RTS indicando que quiere enviarle datos. En ese momento C se entera de las intenciones de B. 2. A devuelve a B una trama CTS. Entretanto C, que ha captado el RTS pero no el correspondiente CTS, comprende que aunque detecta que B está transmitiendo el destinatario está fuera de su alcance, por lo que puede comunicar con D cuando quiera, sin esperar a que B termine. 2. A devuelve a B una trama CTS. Entretanto C, que ha captado el RTS pero no el correspondiente CTS, comprende que aunque detecta que B está transmitiendo el destinatario está fuera de su alcance, por lo que puede comunicar con D cuando quiera, sin esperar a que B termine. El comité del IEEE estandarizó en 1997 varios sistemas basados en ondas de radio (1 y 2 Mb/s) y en luz infrarroja (1,2, 4 y 10 Mb/s). El comité del IEEE estandarizó en 1997 varios sistemas basados en ondas de radio (1 y 2 Mb/s) y en luz infrarroja (1,2, 4 y 10 Mb/s). En Europa el ETSI (European Telecommunications Standards Institute) esta desarrollando otro estándar de LANs inalámbricas denominado HiperLAN, que pretende obtener velocidades de 10 a 20 Mb/s con un alcance de 50 metros utilizando ondas de radio. En Europa el ETSI (European Telecommunications Standards Institute) esta desarrollando otro estándar de LANs inalámbricas denominado HiperLAN, que pretende obtener velocidades de 10 a 20 Mb/s con un alcance de 50 metros utilizando ondas de radio.

27

28 Con base en estudios de simulacion de MACA.Bharghavan y cols. (1994) afinaron MACA para mejorar su desempeño y llamaron MACAW(MACA Inalambrico) a su nuevo protocolo.Para comenzar notaron que, sin confirmacion de recepcion de la capa de enlace de datos, las tramas no eran retransmitidas sino hasta introduciendo una trama ACK tras cada trama de datos exitosa. Con base en estudios de simulacion de MACA.Bharghavan y cols. (1994) afinaron MACA para mejorar su desempeño y llamaron MACAW(MACA Inalambrico) a su nuevo protocolo.Para comenzar notaron que, sin confirmacion de recepcion de la capa de enlace de datos, las tramas no eran retransmitidas sino hasta introduciendo una trama ACK tras cada trama de datos exitosa. Tambien Observaron que CSMA puede servir para evitar que una estacion transmita un RTS al mismo tiempo y destino que otra estacion cercana,por lo que se agrego la deteccion de portadora.Ademas decidieron ejecutar el algoritmo de retroceso por separado para cada flujo de datos (par origen-destino), en lugar de para cada estacion.Este cambio mejora la equidad del protocolo.Por ultimo, agregaron un mecanismo para que las estaciones intercambiaran informacion sobre congestionamientos,y una manera de hacer que el algoritmo de retroceso reaccionara menos violentamente a problemas pasajeros, con lo que mejoraron el desempeño del sistema. Tambien Observaron que CSMA puede servir para evitar que una estacion transmita un RTS al mismo tiempo y destino que otra estacion cercana,por lo que se agrego la deteccion de portadora.Ademas decidieron ejecutar el algoritmo de retroceso por separado para cada flujo de datos (par origen-destino), en lugar de para cada estacion.Este cambio mejora la equidad del protocolo.Por ultimo, agregaron un mecanismo para que las estaciones intercambiaran informacion sobre congestionamientos,y una manera de hacer que el algoritmo de retroceso reaccionara menos violentamente a problemas pasajeros, con lo que mejoraron el desempeño del sistema.

29 4.3 REDES LOCALES Y ESTÁNDARES La mayoría de las redes locales han sido estandarizadas por el IEEE, en el comité denominado 802.Los estándares desarrollados por este comité están enfocados a las capas 1 y 2 del modelo de referencia OSI. La mayoría de las redes locales han sido estandarizadas por el IEEE, en el comité denominado 802.Los estándares desarrollados por este comité están enfocados a las capas 1 y 2 del modelo de referencia OSI. Este comité se divide en subcomités, cuyo nombre oficial es 'Grupos de Trabajo', que se identifican por un número decimal. En total el comité 802 está formado por diversos grupos de trabajo que dictan estándares sobre LANs y MANs y se organizan de la siguiente forma: Este comité se divide en subcomités, cuyo nombre oficial es 'Grupos de Trabajo', que se identifican por un número decimal. En total el comité 802 está formado por diversos grupos de trabajo que dictan estándares sobre LANs y MANs y se organizan de la siguiente forma: 802.1: Aspectos comunes: puentes, gestión, redes locales virtuales, etc : Aspectos comunes: puentes, gestión, redes locales virtuales, etc : Logical Link Control (LLC). En hibernación e inactivo 802.2: Logical Link Control (LLC). En hibernación e inactivo 802.3: Redes CSMA/CD (Ethernet) 802.3: Redes CSMA/CD (Ethernet) 802.4: Redes Token-Passing Bus. En hibernación e inactivo 802.4: Redes Token-Passing Bus. En hibernación e inactivo 802.5: Redes Token Ring 802.5: Redes Token Ring 802.6: Redes MAN DQDB (Distributed Queue Dual Bus). En hibernación e inactivo 802.6: Redes MAN DQDB (Distributed Queue Dual Bus). En hibernación e inactivo 802.7: Grupo asesor en redes de banda ancha. En hibernación e inactivo : Grupo asesor en redes de banda ancha. En hibernación e inactivo Grupo asesor en tecnologías de fibra óptica Grupo asesor en tecnologías de fibra óptica 802.9: Redes de servicios Integrados (Iso-Ethernet). En hibernación e inactivo 802.9: Redes de servicios Integrados (Iso-Ethernet). En hibernación e inactivo : Seguridad en estándares IEEE 802. En hibernación e inactivo : Seguridad en estándares IEEE 802. En hibernación e inactivo : WLAN (Wireless LANs) : WLAN (Wireless LANs) : Redes Demand Priority (100VG-AnyLAN). En hibernación e inactivo : Redes Demand Priority (100VG-AnyLAN). En hibernación e inactivo : Redes de TV por cable, pendiente de ratificación. Disuelto : Redes de TV por cable, pendiente de ratificación. Disuelto.

30 802.15: WPAN (Wireless Personal Area Network) : WPAN (Wireless Personal Area Network) : BWA (Broadband Wireless Access) : BWA (Broadband Wireless Access) El describe aspectos generales, de arquitectura o aspectos comunes a todas las LANs, por ejemplo gestión y el funcionamiento de puentes. El describe aspectos generales, de arquitectura o aspectos comunes a todas las LANs, por ejemplo gestión y el funcionamiento de puentes. El describe la subcapa LLC (Logical Link Control),también común a todas las redes 802. El describe la subcapa LLC (Logical Link Control),también común a todas las redes 802. La mayoría de los demás grupos de trabajo (802.3,.4,.5,.6,.9,.11, La mayoría de los demás grupos de trabajo (802.3,.4,.5,.6,.9,.11,.12, 14, 15 y 16) tienen que ver con diversas tecnologías LAN o MAN. Cada uno de ellos especifica el nivel físico y la subcapa MAC correspondiente. Por ejemplo el estándar describe el nivel físico y el subnivel MAC de la red con protocolo MAC CSMA/CD, mas conocida como Ethernet..12, 14, 15 y 16) tienen que ver con diversas tecnologías LAN o MAN. Cada uno de ellos especifica el nivel físico y la subcapa MAC correspondiente. Por ejemplo el estándar describe el nivel físico y el subnivel MAC de la red con protocolo MAC CSMA/CD, mas conocida como Ethernet. No existe el.13, e ste grupo se disolvió en mayo del 2000 sin llegar a ratificar ningún estándar vista la poca viabilidad comercial que éste habría tenido. No existe el.13, e ste grupo se disolvió en mayo del 2000 sin llegar a ratificar ningún estándar vista la poca viabilidad comercial que éste habría tenido.

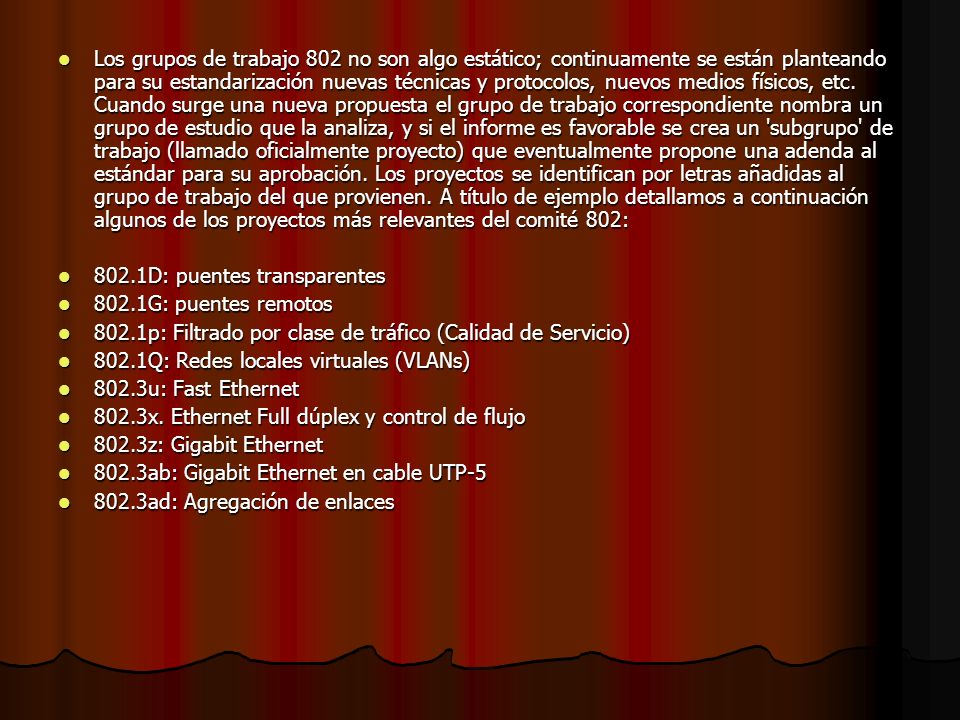

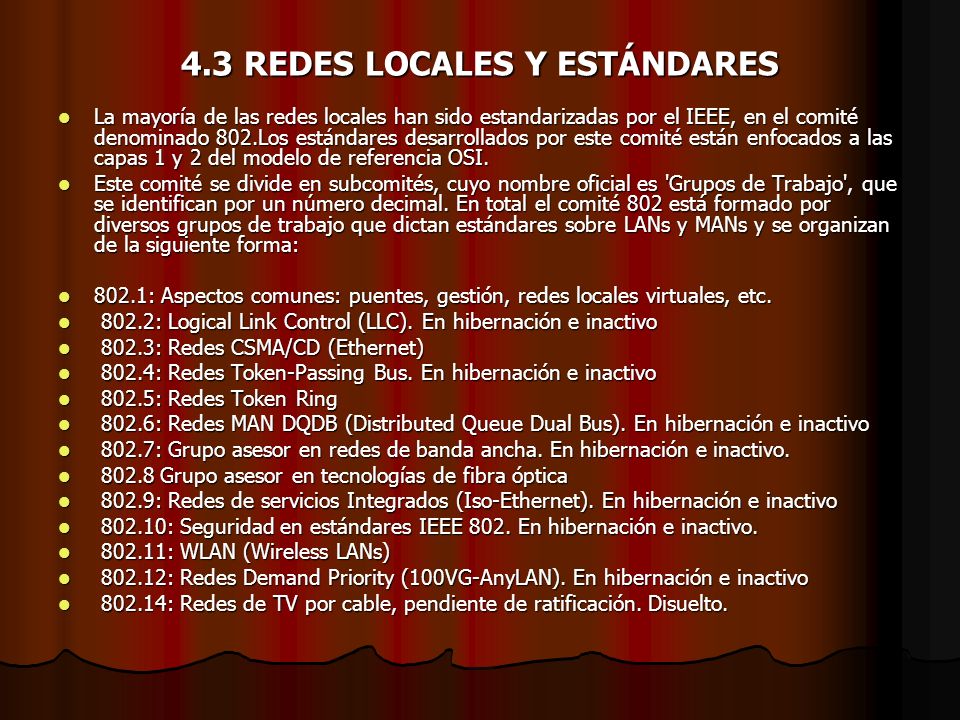

31 Los grupos de trabajo 802 no son algo estático; continuamente se están planteando para su estandarización nuevas técnicas y protocolos, nuevos medios físicos, etc. Cuando surge una nueva propuesta el grupo de trabajo correspondiente nombra un grupo de estudio que la analiza, y si el informe es favorable se crea un 'subgrupo' de trabajo (llamado oficialmente proyecto) que eventualmente propone una adenda al estándar para su aprobación. Los proyectos se identifican por letras añadidas al grupo de trabajo del que provienen. A título de ejemplo detallamos a continuación algunos de los proyectos más relevantes del comité 802: Los grupos de trabajo 802 no son algo estático; continuamente se están planteando para su estandarización nuevas técnicas y protocolos, nuevos medios físicos, etc. Cuando surge una nueva propuesta el grupo de trabajo correspondiente nombra un grupo de estudio que la analiza, y si el informe es favorable se crea un 'subgrupo' de trabajo (llamado oficialmente proyecto) que eventualmente propone una adenda al estándar para su aprobación. Los proyectos se identifican por letras añadidas al grupo de trabajo del que provienen. A título de ejemplo detallamos a continuación algunos de los proyectos más relevantes del comité 802: 802.1D: puentes transparentes 802.1D: puentes transparentes 802.1G: puentes remotos 802.1G: puentes remotos 802.1p: Filtrado por clase de tráfico (Calidad de Servicio) 802.1p: Filtrado por clase de tráfico (Calidad de Servicio) 802.1Q: Redes locales virtuales (VLANs) 802.1Q: Redes locales virtuales (VLANs) 802.3u: Fast Ethernet 802.3u: Fast Ethernet 802.3x. Ethernet Full dúplex y control de flujo 802.3x. Ethernet Full dúplex y control de flujo 802.3z: Gigabit Ethernet 802.3z: Gigabit Ethernet 802.3ab: Gigabit Ethernet en cable UTP ab: Gigabit Ethernet en cable UTP ad: Agregación de enlaces 802.3ad: Agregación de enlaces

32 Normalmente todos los estándares IEEE 802 son aprobados más tarde por el ANSI y por la ISO,convirtiéndose así en estándares internacionales. La ISO les da la denominación 8802.x, así por ejemplo el estándar ISO es equivalente al IEEE Normalmente todos los estándares IEEE 802 son aprobados más tarde por el ANSI y por la ISO,convirtiéndose así en estándares internacionales. La ISO les da la denominación 8802.x, así por ejemplo el estándar ISO es equivalente al IEEE Existen algunas tecnologías de red local que siguen fielmente la arquitectura IEEE 802 pero que han sido estandarizadas por el ANSI y no por el IEEE. Estos estándares, que se han caracterizado por emplear tecnologías muy avanzadas en el momento de su aprobación, son los siguientes: Existen algunas tecnologías de red local que siguen fielmente la arquitectura IEEE 802 pero que han sido estandarizadas por el ANSI y no por el IEEE. Estos estándares, que se han caracterizado por emplear tecnologías muy avanzadas en el momento de su aprobación, son los siguientes: X3T9.3: HIPPI X3T9.3: HIPPI X3T9.5: FDDI X3T9.5: FDDI X3T11: Fibre Channel X3T11: Fibre Channel

33 4.4 ETHERNET Ethernet es un estándar de redes de computadoras de area local con acceso al medio por contienda CSMA/CD.El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel fisico y los formatos de tramos de datos del nivel de enlace de datos del modelo OSI. Ethernet es un estándar de redes de computadoras de area local con acceso al medio por contienda CSMA/CD.El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel fisico y los formatos de tramos de datos del nivel de enlace de datos del modelo OSI. La Ethernet se tomó como base para la redacción del estándar internacional IEEE Usualmente se toman Ethernet e IEEE como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet y IEEE pueden coexistir en la misma red. La Ethernet se tomó como base para la redacción del estándar internacional IEEE Usualmente se toman Ethernet e IEEE como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet y IEEE pueden coexistir en la misma red. Todos los sistemas operativos y aplicaciones populares son compatibles con Ethernet, así como las pilas de protocolos tales como TCP/IP, IPX, NetBEUI y DECnet. Todos los sistemas operativos y aplicaciones populares son compatibles con Ethernet, así como las pilas de protocolos tales como TCP/IP, IPX, NetBEUI y DECnet. Las previsiones para 1998 eran de que el 86% de las nuevas conexiones LAN fueran Ethernet, lo cual Las previsiones para 1998 eran de que el 86% de las nuevas conexiones LAN fueran Ethernet, lo cual supone mas de 48 millones de interfaces de red y otros tantos puertos de concentradores y conmutadores. supone mas de 48 millones de interfaces de red y otros tantos puertos de concentradores y conmutadores. Las ventas de ATM, FDDI, Token Ring y otras tecnologías conjuntamente serían de 5 millones de Las ventas de ATM, FDDI, Token Ring y otras tecnologías conjuntamente serían de 5 millones de interfaces y 4 millones de puertos, un 10 y un 7% del total respectivamente. interfaces y 4 millones de puertos, un 10 y un 7% del total respectivamente.

34 4.4.1 Historia de Ethernet En 1970, mientras Abramson montaba ALOHANET en Hawaii, un estudiante recién graduado en el MIT llamado Robert Metcalfe se encontraba realizando sus estudios de doctorado en la Universidad de Harvard trabajando para ARPANETque era el tema de investigación candente en aquellos días. En un viaje a Washington Metcalfe estuvo en casa de Steve Crocker (el inventor de los RFCs de Internet) donde éste le dejó dormir en el sofá. Para poder conciliar el sueño Metcalfe empezó a leer una revista científica donde encontró un artículo de Norm Abramson en el que describía la red Aloha. Metcalfe pensó como se podía mejorar el protocolo utilizado por Abramson, y escribió un artículo describiendo un protocolo que mejoraba sustancialmente el rendimiento de Aloha. Ese artículo se convertiría en su tesis doctoral, que presentó en La idea básica era muy simple: las estaciones antes de transmitir deberían detectar si el canal ya estaba en uso (es decir si ya había 'portadora'), en cuyo caso esperarían a que la estación activa terminara. Además, cada estación mientras transmitiera estaría continuamente vigilando el medio físico En 1970, mientras Abramson montaba ALOHANET en Hawaii, un estudiante recién graduado en el MIT llamado Robert Metcalfe se encontraba realizando sus estudios de doctorado en la Universidad de Harvard trabajando para ARPANETque era el tema de investigación candente en aquellos días. En un viaje a Washington Metcalfe estuvo en casa de Steve Crocker (el inventor de los RFCs de Internet) donde éste le dejó dormir en el sofá. Para poder conciliar el sueño Metcalfe empezó a leer una revista científica donde encontró un artículo de Norm Abramson en el que describía la red Aloha. Metcalfe pensó como se podía mejorar el protocolo utilizado por Abramson, y escribió un artículo describiendo un protocolo que mejoraba sustancialmente el rendimiento de Aloha. Ese artículo se convertiría en su tesis doctoral, que presentó en La idea básica era muy simple: las estaciones antes de transmitir deberían detectar si el canal ya estaba en uso (es decir si ya había 'portadora'), en cuyo caso esperarían a que la estación activa terminara. Además, cada estación mientras transmitiera estaría continuamente vigilando el medio físico por si se producía alguna colisión, en cuyo caso se pararía y retransmitiría más tarde. Este protocolo MAC recibiría más tarde la denominación Acceso Múltiple con Detección de Portadora y Detección de Colisiones, o mas brevemente CSMA/CD (Carrier Sense Multiple Access / Colision Detect). por si se producía alguna colisión, en cuyo caso se pararía y retransmitiría más tarde. Este protocolo MAC recibiría más tarde la denominación Acceso Múltiple con Detección de Portadora y Detección de Colisiones, o mas brevemente CSMA/CD (Carrier Sense Multiple Access / Colision Detect) El Nacimiento

35 En 1972 Metcalfe se mudó a California para trabajar en el Centro de Investigación de Xerox en Palo Alto llamado Xerox PARC (Palo Alto Research Center). Allí se estaba diseñando lo que se consideraba la 'oficina del futuro' y Metcalfe encontró un ambiente perfecto para desarrollar sus inquietudes. Se estaban probando unos ordenadores denominados Alto, que ya disponían de capacidades gráficas y ratón y son considerados los primeros ordenadores personales. También se estaban fabricando las primeras impresoras láser. Se quería conectar los ordenadores entre sí para compartir ficheros y las impresoras. La comunicación tenía que ser de muy alta velocidad, del orden de megabits por segundo, ya que la cantidad de información a enviar a las impresoras era enorme (tenían una resolución y velocidad comparables a una impresora láser actual). Estas ideas que hoy parecen obvias eran completamente revolucionarias en En 1972 Metcalfe se mudó a California para trabajar en el Centro de Investigación de Xerox en Palo Alto llamado Xerox PARC (Palo Alto Research Center). Allí se estaba diseñando lo que se consideraba la 'oficina del futuro' y Metcalfe encontró un ambiente perfecto para desarrollar sus inquietudes. Se estaban probando unos ordenadores denominados Alto, que ya disponían de capacidades gráficas y ratón y son considerados los primeros ordenadores personales. También se estaban fabricando las primeras impresoras láser. Se quería conectar los ordenadores entre sí para compartir ficheros y las impresoras. La comunicación tenía que ser de muy alta velocidad, del orden de megabits por segundo, ya que la cantidad de información a enviar a las impresoras era enorme (tenían una resolución y velocidad comparables a una impresora láser actual). Estas ideas que hoy parecen obvias eran completamente revolucionarias en A Metcalfe, el especialista en comunicaciones del equipo con 27 años de edad, se le encomendó la tarea de diseñar y construir la red que uniera todo aquello. Contaba para ello con la ayuda de un estudiante de doctorado de Stanford llamado David Boggs. Las primeras experiencias de la red, que denominaron Alto Aloha Network, las llevaron a cabo en Fueron mejorando gradualmente el prototipo hasta que el 22 de mayo de 1973 Metcalfe escribió un memorándum interno en el que informaba de la nueva red. Para evitar que se pudiera pensar que sólo servía para conectar ordenadores Alto cambió el nombre de la red por el de Ethernet, que hacía referencia a la teoría de la física hoy ya abandonada según la cual las ondas electromagnéticas viajaban por un fluido denominado éter que se suponía llenaba todo el espacio (para Metcalfe el 'éter' era el cable coaxial por el que iba la señal). Los dos ordenadores Alto utilizados para las primeras pruebas de Ethernet fueron rebautizados con los nombres Michelson y Morley, en alusión a los dos físicos que demostraron en 1887 la inexistencia del éter mediante el famoso experimento que lleva su nombre. A Metcalfe, el especialista en comunicaciones del equipo con 27 años de edad, se le encomendó la tarea de diseñar y construir la red que uniera todo aquello. Contaba para ello con la ayuda de un estudiante de doctorado de Stanford llamado David Boggs. Las primeras experiencias de la red, que denominaron Alto Aloha Network, las llevaron a cabo en Fueron mejorando gradualmente el prototipo hasta que el 22 de mayo de 1973 Metcalfe escribió un memorándum interno en el que informaba de la nueva red. Para evitar que se pudiera pensar que sólo servía para conectar ordenadores Alto cambió el nombre de la red por el de Ethernet, que hacía referencia a la teoría de la física hoy ya abandonada según la cual las ondas electromagnéticas viajaban por un fluido denominado éter que se suponía llenaba todo el espacio (para Metcalfe el 'éter' era el cable coaxial por el que iba la señal). Los dos ordenadores Alto utilizados para las primeras pruebas de Ethernet fueron rebautizados con los nombres Michelson y Morley, en alusión a los dos físicos que demostraron en 1887 la inexistencia del éter mediante el famoso experimento que lleva su nombre.

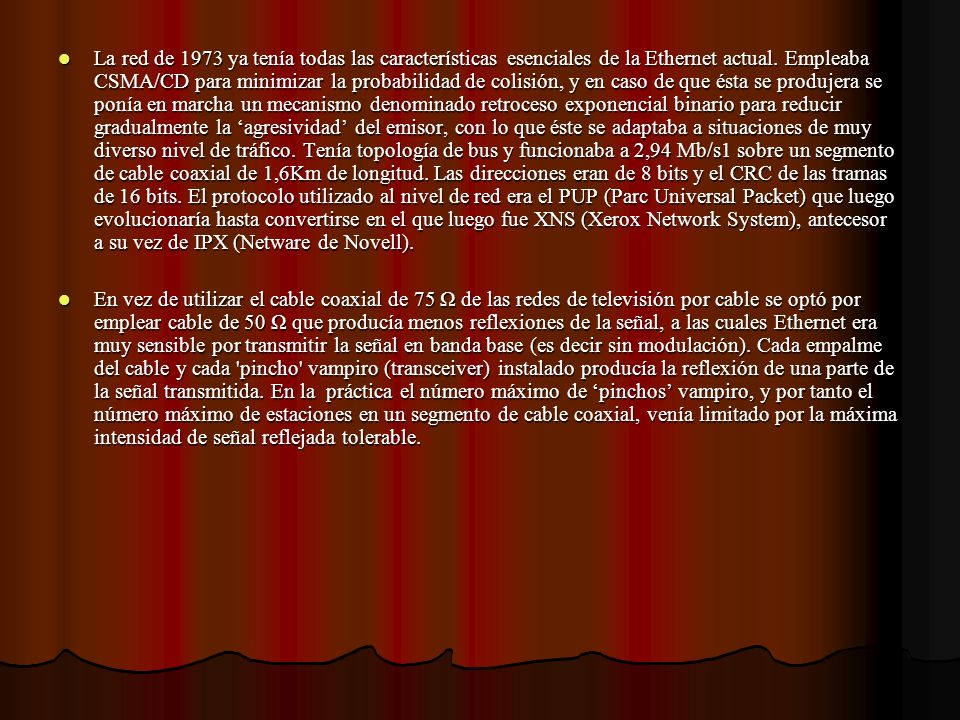

36 La red de 1973 ya tenía todas las características esenciales de la Ethernet actual. Empleaba CSMA/CD para minimizar la probabilidad de colisión, y en caso de que ésta se produjera se ponía en marcha un mecanismo denominado retroceso exponencial binario para reducir gradualmente la agresividad del emisor, con lo que éste se adaptaba a situaciones de muy diverso nivel de tráfico. Tenía topología de bus y funcionaba a 2,94 Mb/s1 sobre un segmento de cable coaxial de 1,6Km de longitud. Las direcciones eran de 8 bits y el CRC de las tramas de 16 bits. El protocolo utilizado al nivel de red era el PUP (Parc Universal Packet) que luego evolucionaría hasta convertirse en el que luego fue XNS (Xerox Network System), antecesor a su vez de IPX (Netware de Novell). La red de 1973 ya tenía todas las características esenciales de la Ethernet actual. Empleaba CSMA/CD para minimizar la probabilidad de colisión, y en caso de que ésta se produjera se ponía en marcha un mecanismo denominado retroceso exponencial binario para reducir gradualmente la agresividad del emisor, con lo que éste se adaptaba a situaciones de muy diverso nivel de tráfico. Tenía topología de bus y funcionaba a 2,94 Mb/s1 sobre un segmento de cable coaxial de 1,6Km de longitud. Las direcciones eran de 8 bits y el CRC de las tramas de 16 bits. El protocolo utilizado al nivel de red era el PUP (Parc Universal Packet) que luego evolucionaría hasta convertirse en el que luego fue XNS (Xerox Network System), antecesor a su vez de IPX (Netware de Novell). En vez de utilizar el cable coaxial de 75 Ω de las redes de televisión por cable se optó por emplear cable de 50 Ω que producía menos reflexiones de la señal, a las cuales Ethernet era muy sensible por transmitir la señal en banda base (es decir sin modulación). Cada empalme del cable y cada 'pincho' vampiro (transceiver) instalado producía la reflexión de una parte de la señal transmitida. En la práctica el número máximo de pinchos vampiro, y por tanto el número máximo de estaciones en un segmento de cable coaxial, venía limitado por la máxima intensidad de señal reflejada tolerable. En vez de utilizar el cable coaxial de 75 Ω de las redes de televisión por cable se optó por emplear cable de 50 Ω que producía menos reflexiones de la señal, a las cuales Ethernet era muy sensible por transmitir la señal en banda base (es decir sin modulación). Cada empalme del cable y cada 'pincho' vampiro (transceiver) instalado producía la reflexión de una parte de la señal transmitida. En la práctica el número máximo de pinchos vampiro, y por tanto el número máximo de estaciones en un segmento de cable coaxial, venía limitado por la máxima intensidad de señal reflejada tolerable.

37 En 1975 Metcalfe y Boggs describieron Ethernet en un artículo que enviaron a Communications of the ACM (Association for Computing Machinery), publicado en 1976 [1]. En él ya describían el uso de repetidores par aumentar el alcance de la red. En 1977 Metcalfe, Boggs y otros dos ingenieros de Xerox recibieron una patente por la tecnología básica de Ethernet, y en 1978 Metcalfe y Boggs recibieron otra por el repetidor. En esta época todo el sistema Ethernet era propietario de Xerox. En 1975 Metcalfe y Boggs describieron Ethernet en un artículo que enviaron a Communications of the ACM (Association for Computing Machinery), publicado en 1976 [1]. En él ya describían el uso de repetidores par aumentar el alcance de la red. En 1977 Metcalfe, Boggs y otros dos ingenieros de Xerox recibieron una patente por la tecnología básica de Ethernet, y en 1978 Metcalfe y Boggs recibieron otra por el repetidor. En esta época todo el sistema Ethernet era propietario de Xerox. Aunque no relacionado con Ethernet merece la pena mencionar que David Boggs construyó en 1975 en el Xerox PARC el primer router y el primer servidor de nombres de la Internet. Aunque no relacionado con Ethernet merece la pena mencionar que David Boggs construyó en 1975 en el Xerox PARC el primer router y el primer servidor de nombres de la Internet.

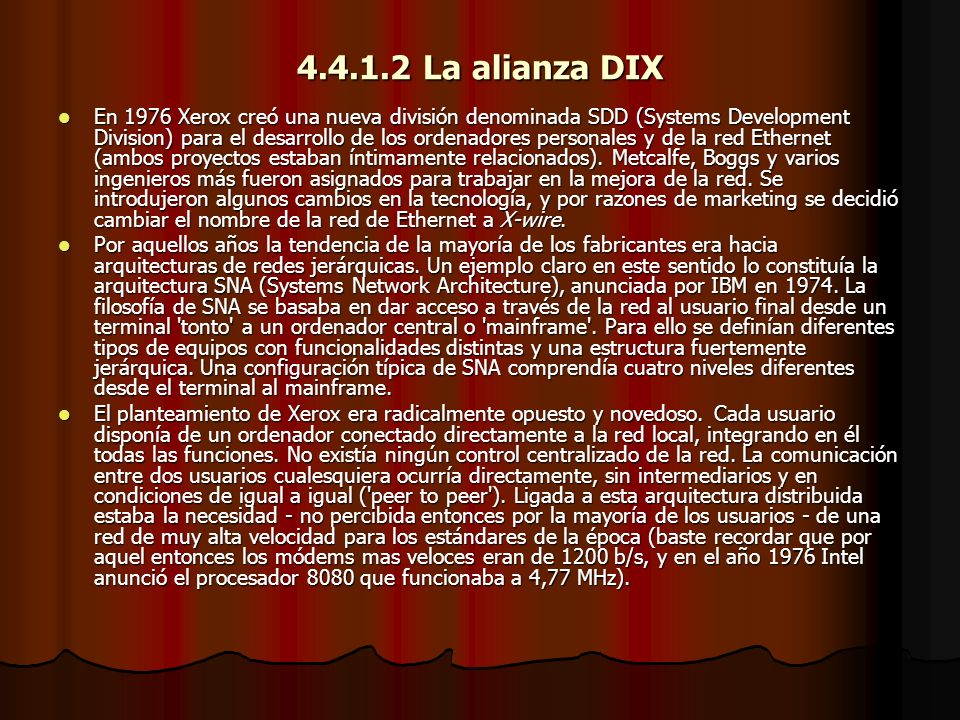

38 La alianza DIX En 1976 Xerox creó una nueva división denominada SDD (Systems Development Division) para el desarrollo de los ordenadores personales y de la red Ethernet (ambos proyectos estaban íntimamente relacionados). Metcalfe, Boggs y varios ingenieros más fueron asignados para trabajar en la mejora de la red. Se introdujeron algunos cambios en la tecnología, y por razones de marketing se decidió cambiar el nombre de la red de Ethernet a X-wire. En 1976 Xerox creó una nueva división denominada SDD (Systems Development Division) para el desarrollo de los ordenadores personales y de la red Ethernet (ambos proyectos estaban íntimamente relacionados). Metcalfe, Boggs y varios ingenieros más fueron asignados para trabajar en la mejora de la red. Se introdujeron algunos cambios en la tecnología, y por razones de marketing se decidió cambiar el nombre de la red de Ethernet a X-wire. Por aquellos años la tendencia de la mayoría de los fabricantes era hacia arquitecturas de redes jerárquicas. Un ejemplo claro en este sentido lo constituía la arquitectura SNA (Systems Network Architecture), anunciada por IBM en La filosofía de SNA se basaba en dar acceso a través de la red al usuario final desde un terminal 'tonto' a un ordenador central o 'mainframe'. Para ello se definían diferentes tipos de equipos con funcionalidades distintas y una estructura fuertemente jerárquica. Una configuración típica de SNA comprendía cuatro niveles diferentes desde el terminal al mainframe. Por aquellos años la tendencia de la mayoría de los fabricantes era hacia arquitecturas de redes jerárquicas. Un ejemplo claro en este sentido lo constituía la arquitectura SNA (Systems Network Architecture), anunciada por IBM en La filosofía de SNA se basaba en dar acceso a través de la red al usuario final desde un terminal 'tonto' a un ordenador central o 'mainframe'. Para ello se definían diferentes tipos de equipos con funcionalidades distintas y una estructura fuertemente jerárquica. Una configuración típica de SNA comprendía cuatro niveles diferentes desde el terminal al mainframe. El planteamiento de Xerox era radicalmente opuesto y novedoso. Cada usuario disponía de un ordenador conectado directamente a la red local, integrando en él todas las funciones. No existía ningún control centralizado de la red. La comunicación entre dos usuarios cualesquiera ocurría directamente, sin intermediarios y en condiciones de igual a igual ('peer to peer'). Ligada a esta arquitectura distribuida estaba la necesidad - no percibida entonces por la mayoría de los usuarios - de una red de muy alta velocidad para los estándares de la época (baste recordar que por aquel entonces los módems mas veloces eran de 1200 b/s, y en el año 1976 Intel anunció el procesador 8080 que funcionaba a 4,77 MHz). El planteamiento de Xerox era radicalmente opuesto y novedoso. Cada usuario disponía de un ordenador conectado directamente a la red local, integrando en él todas las funciones. No existía ningún control centralizado de la red. La comunicación entre dos usuarios cualesquiera ocurría directamente, sin intermediarios y en condiciones de igual a igual ('peer to peer'). Ligada a esta arquitectura distribuida estaba la necesidad - no percibida entonces por la mayoría de los usuarios - de una red de muy alta velocidad para los estándares de la época (baste recordar que por aquel entonces los módems mas veloces eran de 1200 b/s, y en el año 1976 Intel anunció el procesador 8080 que funcionaba a 4,77 MHz).

39 Hoy en día sabemos que el planteamiento de Xerox era el correcto. Sin embargo, como en tantas otras ocasiones Xerox no supo o no pudo aprovechar comercialmente este acierto. En el caso de Ethernet jugaba en su contra el hecho de ser una tecnología propietaria y no ser Xerox una empresa lo suficientemente grande como para imponer sus productos frente a sus competidores, aspecto fundamental tratándose de comunicaciones. Seguramente también influyó el hecho de ser una tecnología demasiado avanzada para su época. Metcalfe comprendió perfectamente que Ethernet solo podría avanzar si se desarrollaba como un estándar abierto y en cooperación con otros fabricantes, puesto que solo así obtendría el impulso comercial y tecnológico necesario. Hoy en día sabemos que el planteamiento de Xerox era el correcto. Sin embargo, como en tantas otras ocasiones Xerox no supo o no pudo aprovechar comercialmente este acierto. En el caso de Ethernet jugaba en su contra el hecho de ser una tecnología propietaria y no ser Xerox una empresa lo suficientemente grande como para imponer sus productos frente a sus competidores, aspecto fundamental tratándose de comunicaciones. Seguramente también influyó el hecho de ser una tecnología demasiado avanzada para su época. Metcalfe comprendió perfectamente que Ethernet solo podría avanzar si se desarrollaba como un estándar abierto y en cooperación con otros fabricantes, puesto que solo así obtendría el impulso comercial y tecnológico necesario. Metcalfe abandonó Xerox en enero de 1979 para realizar tareas de consultoría con el MIT y con DEC (Digital Equipment Corporation). Por aquellos años DEC estaba interesada en Ethernet pero las patentes que tenía Xerox le dificultaban adoptar esa tecnología. Metcalfe propuso entonces a DEC que realizara un consorcio con Xerox; propuso además que Intel se uniera al grupo para asegurar que los productos desarrollados se pudieran integrar en chips de bajo costo. Metcalfe abandonó Xerox en enero de 1979 para realizar tareas de consultoría con el MIT y con DEC (Digital Equipment Corporation). Por aquellos años DEC estaba interesada en Ethernet pero las patentes que tenía Xerox le dificultaban adoptar esa tecnología. Metcalfe propuso entonces a DEC que realizara un consorcio con Xerox; propuso además que Intel se uniera al grupo para asegurar que los productos desarrollados se pudieran integrar en chips de bajo costo. Los miembros del consorcio DIX (DEC-Intel-Xerox) llegaron a un acuerdo en todos los aspectos excepto en el nombre X-wire. DEC e Intel no aceptaban que el nombre de la red empezara por X, por lo que Xerox volvió al nombre inicial Ethernet que parecía satisfacer a todos. También por aquel entonces se decidió subir la velocidad de la red a 10 Mb/s, ya que se consideró que esto era factible con la tecnología existente a unos precios razonables. A la Ethernet original de 2,94 Mb/s se la conoce actualmente como Ethernet Experimental para distinguirla de la de 10 Mb/s que fue la primera que apareció como producto comercial. Los miembros del consorcio DIX (DEC-Intel-Xerox) llegaron a un acuerdo en todos los aspectos excepto en el nombre X-wire. DEC e Intel no aceptaban que el nombre de la red empezara por X, por lo que Xerox volvió al nombre inicial Ethernet que parecía satisfacer a todos. También por aquel entonces se decidió subir la velocidad de la red a 10 Mb/s, ya que se consideró que esto era factible con la tecnología existente a unos precios razonables. A la Ethernet original de 2,94 Mb/s se la conoce actualmente como Ethernet Experimental para distinguirla de la de 10 Mb/s que fue la primera que apareció como producto comercial.

40 Una vez constituida la alianza DIX Metcalfe estimó que se produciría una gran demanda de productos compatibles con Ethernet, por lo consideró que era un buen momento para crear una compañía especializada en este campo. En junio de 1979 creó su propia empresa especializada en Computadores, Comunicaciones y Compatibilidad, mas conocida como 3Com. 3Com adoptó todos los estándares emergentes, no solo Ethernet sino también los protocolos TCP/IP, por ejemplo. Una vez constituida la alianza DIX Metcalfe estimó que se produciría una gran demanda de productos compatibles con Ethernet, por lo consideró que era un buen momento para crear una compañía especializada en este campo. En junio de 1979 creó su propia empresa especializada en Computadores, Comunicaciones y Compatibilidad, mas conocida como 3Com. 3Com adoptó todos los estándares emergentes, no solo Ethernet sino también los protocolos TCP/IP, por ejemplo. Metcalfe también intentó convencer a IBM en 1980 de que adoptara la tecnología Ethernet, pero entonces IBM aun estaba pensando fundamentalmente en arquitecturas mainframe, con un ordenador central al que se conectaban terminales 3270, que era el tipo de terminales utilizado por los grandes sistemas de IBM. Metcalfe también intentó convencer a IBM en 1980 de que adoptara la tecnología Ethernet, pero entonces IBM aun estaba pensando fundamentalmente en arquitecturas mainframe, con un ordenador central al que se conectaban terminales 3270, que era el tipo de terminales utilizado por los grandes sistemas de IBM. En 1990 Metcalfe, ya multimillonario, se retiró de 3Com. Actualmente vive en Boston donde ejerce como periodista y es vicepresidente de International Data Group, grupo editorial que publica algunas de las revistas más prestigiosas en el mundo de la informática como PC World, Mac World, Computerworld, Linux World, etc. Regularmente escribe artículos, da charlas y organiza eventos y debates sobre el presente y futuro de las tecnologías de la información y las comunicaciones. A través de sus artículos y ponencias generalmente presenta opiniones críticas y provocadoras acerca de la manera como evoluciona el mundo de Internet y las redes informáticas. En 1990 Metcalfe, ya multimillonario, se retiró de 3Com. Actualmente vive en Boston donde ejerce como periodista y es vicepresidente de International Data Group, grupo editorial que publica algunas de las revistas más prestigiosas en el mundo de la informática como PC World, Mac World, Computerworld, Linux World, etc. Regularmente escribe artículos, da charlas y organiza eventos y debates sobre el presente y futuro de las tecnologías de la información y las comunicaciones. A través de sus artículos y ponencias generalmente presenta opiniones críticas y provocadoras acerca de la manera como evoluciona el mundo de Internet y las redes informáticas.

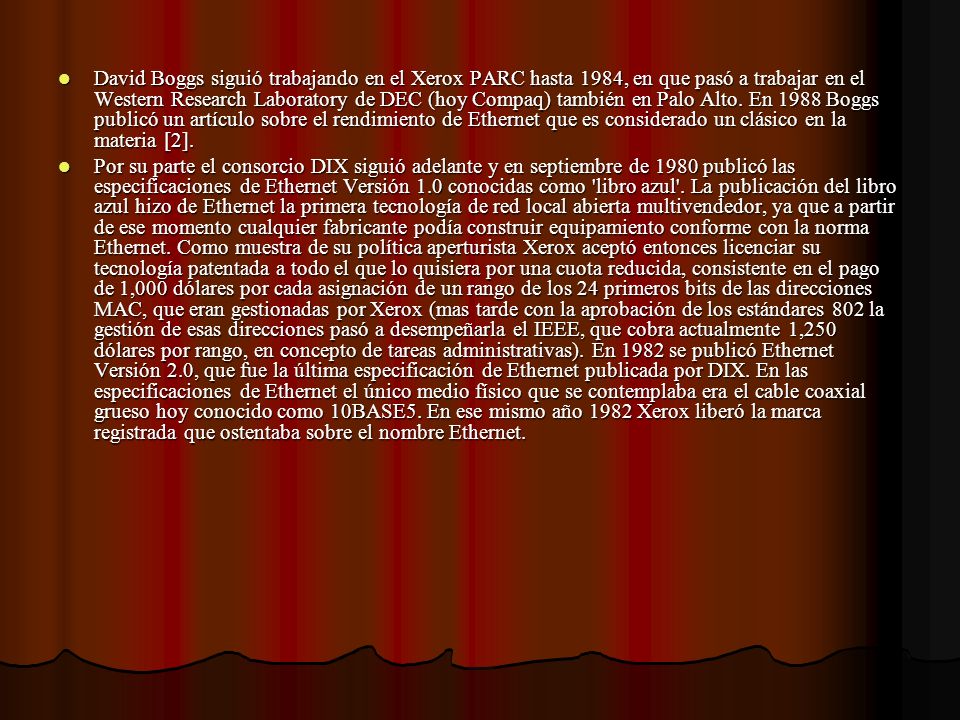

41 David Boggs siguió trabajando en el Xerox PARC hasta 1984, en que pasó a trabajar en el Western Research Laboratory de DEC (hoy Compaq) también en Palo Alto. En 1988 Boggs publicó un artículo sobre el rendimiento de Ethernet que es considerado un clásico en la materia [2]. David Boggs siguió trabajando en el Xerox PARC hasta 1984, en que pasó a trabajar en el Western Research Laboratory de DEC (hoy Compaq) también en Palo Alto. En 1988 Boggs publicó un artículo sobre el rendimiento de Ethernet que es considerado un clásico en la materia [2]. Por su parte el consorcio DIX siguió adelante y en septiembre de 1980 publicó las especificaciones de Ethernet Versión 1.0 conocidas como 'libro azul'. La publicación del libro azul hizo de Ethernet la primera tecnología de red local abierta multivendedor, ya que a partir de ese momento cualquier fabricante podía construir equipamiento conforme con la norma Ethernet. Como muestra de su política aperturista Xerox aceptó entonces licenciar su tecnología patentada a todo el que lo quisiera por una cuota reducida, consistente en el pago de 1,000 dólares por cada asignación de un rango de los 24 primeros bits de las direcciones MAC, que eran gestionadas por Xerox (mas tarde con la aprobación de los estándares 802 la gestión de esas direcciones pasó a desempeñarla el IEEE, que cobra actualmente 1,250 dólares por rango, en concepto de tareas administrativas). En 1982 se publicó Ethernet Versión 2.0, que fue la última especificación de Ethernet publicada por DIX. En las especificaciones de Ethernet el único medio físico que se contemplaba era el cable coaxial grueso hoy conocido como 10BASE5. En ese mismo año 1982 Xerox liberó la marca registrada que ostentaba sobre el nombre Ethernet. Por su parte el consorcio DIX siguió adelante y en septiembre de 1980 publicó las especificaciones de Ethernet Versión 1.0 conocidas como 'libro azul'. La publicación del libro azul hizo de Ethernet la primera tecnología de red local abierta multivendedor, ya que a partir de ese momento cualquier fabricante podía construir equipamiento conforme con la norma Ethernet. Como muestra de su política aperturista Xerox aceptó entonces licenciar su tecnología patentada a todo el que lo quisiera por una cuota reducida, consistente en el pago de 1,000 dólares por cada asignación de un rango de los 24 primeros bits de las direcciones MAC, que eran gestionadas por Xerox (mas tarde con la aprobación de los estándares 802 la gestión de esas direcciones pasó a desempeñarla el IEEE, que cobra actualmente 1,250 dólares por rango, en concepto de tareas administrativas). En 1982 se publicó Ethernet Versión 2.0, que fue la última especificación de Ethernet publicada por DIX. En las especificaciones de Ethernet el único medio físico que se contemplaba era el cable coaxial grueso hoy conocido como 10BASE5. En ese mismo año 1982 Xerox liberó la marca registrada que ostentaba sobre el nombre Ethernet.

42 Las relaciones con IEEE y la estandarización A finales de los años setenta se realizaban paralelamente a Ethernet otras experiencias de redes locales en universidades y centros de investigación utilizando diversas tecnologías y topologías en bus, anillo o estrella. Había muy pocos productos comerciales disponibles y ningún estándar al respecto, la mayoría de las redes locales eran modelos únicos construidos de forma artesanal. A finales de los años setenta se realizaban paralelamente a Ethernet otras experiencias de redes locales en universidades y centros de investigación utilizando diversas tecnologías y topologías en bus, anillo o estrella. Había muy pocos productos comerciales disponibles y ningún estándar al respecto, la mayoría de las redes locales eran modelos únicos construidos de forma artesanal. Para resolver esta situación en febrero de 1980 el IEEE puso en marcha un proyecto con el objetivo de acordar la tecnología idónea para establecer el estándar de red local. Para resolver esta situación en febrero de 1980 el IEEE puso en marcha un proyecto con el objetivo de acordar la tecnología idónea para establecer el estándar de red local. De esta forma los productos de diferentes fabricantes podrían interoperar, habría libre competencia y los precios bajarían, beneficiando al usuario. El proyecto se denominó 802 por se este el número que correspondía al siguiente proyecto en la numeración del IEEE (no por alusión al mes y año de su creación como se ha recogido en diversas referencias bibliográficas). De esta forma los productos de diferentes fabricantes podrían interoperar, habría libre competencia y los precios bajarían, beneficiando al usuario. El proyecto se denominó 802 por se este el número que correspondía al siguiente proyecto en la numeración del IEEE (no por alusión al mes y año de su creación como se ha recogido en diversas referencias bibliográficas).

43 Inicialmente el proyecto no tenía unas ideas claras de como debía ser la tecnología a utilizar, pero si de cómo debía llevarse a cabo el proceso de estandarización: debía ser abierto, ordenado y justo. Lo último que se quería era recibir una propuesta ya terminada de un reducido grupo de fabricantes. Esto fue precisamente lo que ocurrió cuando dos meses mas tarde, en abril de 1980, la alianza DIX informó al comité 802 que estaba terminando el diseño y especificación de una tecnología de red local, que la propondría para su estandarización cuando estuviera terminada, pero que entretanto el comité no podría participar en su elaboración. Al margen del espíritu abierto antes mencionado y sus indudables méritos técnicos la forma como se propuso la adopción de Ethernet al comité 802 no fueprecisamente un derroche de tacto. Inicialmente el proyecto no tenía unas ideas claras de como debía ser la tecnología a utilizar, pero si de cómo debía llevarse a cabo el proceso de estandarización: debía ser abierto, ordenado y justo. Lo último que se quería era recibir una propuesta ya terminada de un reducido grupo de fabricantes. Esto fue precisamente lo que ocurrió cuando dos meses mas tarde, en abril de 1980, la alianza DIX informó al comité 802 que estaba terminando el diseño y especificación de una tecnología de red local, que la propondría para su estandarización cuando estuviera terminada, pero que entretanto el comité no podría participar en su elaboración. Al margen del espíritu abierto antes mencionado y sus indudables méritos técnicos la forma como se propuso la adopción de Ethernet al comité 802 no fueprecisamente un derroche de tacto. Después de la propuesta de DIX para la adopción de Ethernet el comité 802 recibió otra de General Motors de una red denominada Token Bus, también con topología de bus pero que utilizaba un protocolo MAC basado en paso de testigo. Algo mas tarde IBM presentó una tercera propuesta de una red con topología de anillo y paso de testigo que recibía el nombre de Token Ring. Finalmente, viendo que no sería posible elaborar un único estándar a gusto de todos y considerando que el apoyo de la industria a cada una de las tres propuestas era demasiado importante como para descartar cualquiera de ellas, en 1982 el comité 802 optó en una polémica decisión por aceptar las tres propuestas y crear un subcomité para cada una de ellas: para CSMA/CD (Ethernet), para Token Bus y para Token Ring (802.1 y cubrirían aspectos generales y comunes a las tres tecnologías). Después de la propuesta de DIX para la adopción de Ethernet el comité 802 recibió otra de General Motors de una red denominada Token Bus, también con topología de bus pero que utilizaba un protocolo MAC basado en paso de testigo. Algo mas tarde IBM presentó una tercera propuesta de una red con topología de anillo y paso de testigo que recibía el nombre de Token Ring. Finalmente, viendo que no sería posible elaborar un único estándar a gusto de todos y considerando que el apoyo de la industria a cada una de las tres propuestas era demasiado importante como para descartar cualquiera de ellas, en 1982 el comité 802 optó en una polémica decisión por aceptar las tres propuestas y crear un subcomité para cada una de ellas: para CSMA/CD (Ethernet), para Token Bus y para Token Ring (802.1 y cubrirían aspectos generales y comunes a las tres tecnologías).

44 Dado el polémico estreno de Ethernet antes descrito no es de extrañar que en el comité 802 (mas tarde subcomité 802.3) hubiera cierta aversión hacia la propuesta de la alianza DIX. Según algunos había incluso cierto deseo de fastidiar, para lo cual se revisó a fondo la propuesta. En cualquier diseño de ingeniería complejo hay un montón de aspectos cuestionables y susceptibles de modificación, por lo que si se dispone del tiempo suficiente para revisar todos los detalles de una propuesta siempre se pueden encontrara algunos que se podrían haber decidido de manera diferente. El comité pasó varios meses revisando el estándar Ethernet e introdujo diversos cambios, el mas importante de los cuales fue la sustitución en la trama del campo tipo de dos bytes de longitud (que especifica el protocolo del nivel de red) por un campo longitud, inexistente hasta entonces. Los diseñadores originales de Ethernet consideraron en su momento que este campo era innecesario porque la mayoría de los protocolos a nivel de red (y ciertamente todos aquellos en los que ellos estaban interesados) incluyen en la información de cabecera un campo indicando la longitud; aun en el caso de que esto no ocurriera la longitud de la trama se puede averiguar simplemente contando el número de bytes que ésta contiene (siempre y cuando no creyó conveniente incluir el campo longitud en vez del campo tipo para no condicionar la información que debiera aparecer en el nivel de red. Casualmente esta pequeña modificación tenía el efecto colateral de hacer incompatible el estándar IEEE con Ethernet DIX, cosa que según algunos era el verdadero objetivo de muchos de los miembros del comité que votaron a favor de esta modificación. Dado el polémico estreno de Ethernet antes descrito no es de extrañar que en el comité 802 (mas tarde subcomité 802.3) hubiera cierta aversión hacia la propuesta de la alianza DIX. Según algunos había incluso cierto deseo de fastidiar, para lo cual se revisó a fondo la propuesta. En cualquier diseño de ingeniería complejo hay un montón de aspectos cuestionables y susceptibles de modificación, por lo que si se dispone del tiempo suficiente para revisar todos los detalles de una propuesta siempre se pueden encontrara algunos que se podrían haber decidido de manera diferente. El comité pasó varios meses revisando el estándar Ethernet e introdujo diversos cambios, el mas importante de los cuales fue la sustitución en la trama del campo tipo de dos bytes de longitud (que especifica el protocolo del nivel de red) por un campo longitud, inexistente hasta entonces. Los diseñadores originales de Ethernet consideraron en su momento que este campo era innecesario porque la mayoría de los protocolos a nivel de red (y ciertamente todos aquellos en los que ellos estaban interesados) incluyen en la información de cabecera un campo indicando la longitud; aun en el caso de que esto no ocurriera la longitud de la trama se puede averiguar simplemente contando el número de bytes que ésta contiene (siempre y cuando no creyó conveniente incluir el campo longitud en vez del campo tipo para no condicionar la información que debiera aparecer en el nivel de red. Casualmente esta pequeña modificación tenía el efecto colateral de hacer incompatible el estándar IEEE con Ethernet DIX, cosa que según algunos era el verdadero objetivo de muchos de los miembros del comité que votaron a favor de esta modificación.

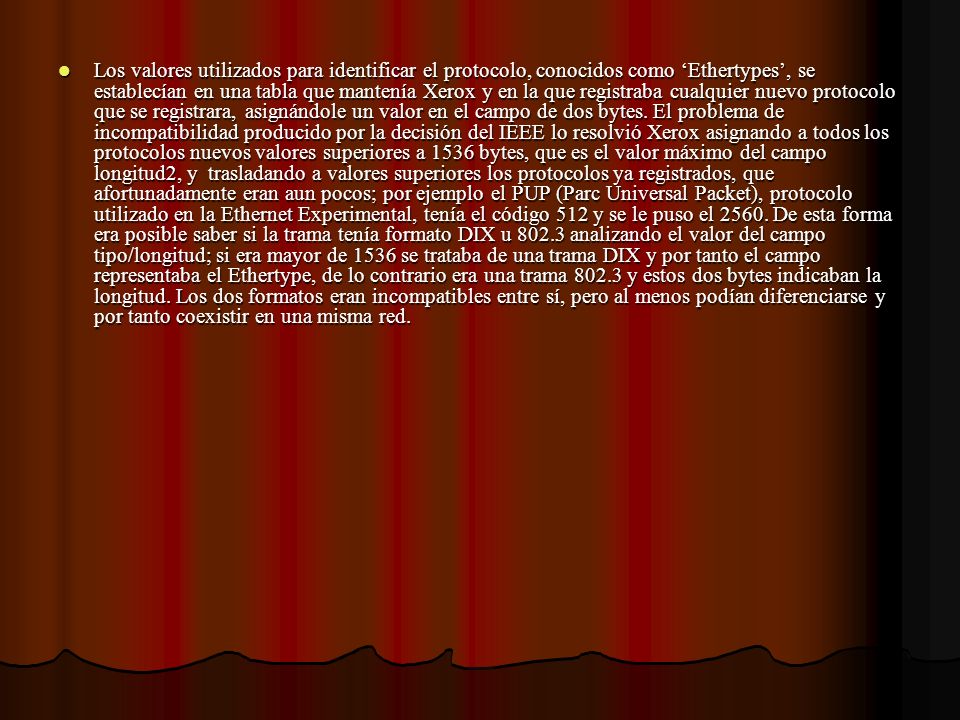

45 Los valores utilizados para identificar el protocolo, conocidos como Ethertypes, se establecían en una tabla que mantenía Xerox y en la que registraba cualquier nuevo protocolo que se registrara, asignándole un valor en el campo de dos bytes. El problema de incompatibilidad producido por la decisión del IEEE lo resolvió Xerox asignando a todos los protocolos nuevos valores superiores a 1536 bytes, que es el valor máximo del campo longitud2, y trasladando a valores superiores los protocolos ya registrados, que afortunadamente eran aun pocos; por ejemplo el PUP (Parc Universal Packet), protocolo utilizado en la Ethernet Experimental, tenía el código 512 y se le puso el De esta forma era posible saber si la trama tenía formato DIX u analizando el valor del campo tipo/longitud; si era mayor de 1536 se trataba de una trama DIX y por tanto el campo representaba el Ethertype, de lo contrario era una trama y estos dos bytes indicaban la longitud. Los dos formatos eran incompatibles entre sí, pero al menos podían diferenciarse y por tanto coexistir en una misma red. Los valores utilizados para identificar el protocolo, conocidos como Ethertypes, se establecían en una tabla que mantenía Xerox y en la que registraba cualquier nuevo protocolo que se registrara, asignándole un valor en el campo de dos bytes. El problema de incompatibilidad producido por la decisión del IEEE lo resolvió Xerox asignando a todos los protocolos nuevos valores superiores a 1536 bytes, que es el valor máximo del campo longitud2, y trasladando a valores superiores los protocolos ya registrados, que afortunadamente eran aun pocos; por ejemplo el PUP (Parc Universal Packet), protocolo utilizado en la Ethernet Experimental, tenía el código 512 y se le puso el De esta forma era posible saber si la trama tenía formato DIX u analizando el valor del campo tipo/longitud; si era mayor de 1536 se trataba de una trama DIX y por tanto el campo representaba el Ethertype, de lo contrario era una trama y estos dos bytes indicaban la longitud. Los dos formatos eran incompatibles entre sí, pero al menos podían diferenciarse y por tanto coexistir en una misma red.

46 En el caso de una trama la información sobre el protocolo a nivel de red aparece en la cabecera LLC (Logical Link Control) que se encuentar en la parte de datos de la trama MAC y cuyo formato veremos mas tarde. La estructura de esta cabecera, común a todas las redes locales 802, se especifica en el estándar IEEE El trabajo conjunto del IEEE y de la ISO en el diseño de la cabecera LLC produjo un diseño absurdo e innecesariamente complejo3 que hace que en la mayoría de los protocolos sea necesario analizar los cuatro campos y los ocho bytes de la cabecera LLC SNAP4 para averiguar lo que Xerox conseguía usando solo dos bytes en la cabecera DIX. Más aun, en la mayoría de los casos los primeros seis bytes de la cabecera LLC solo sirven, como veremos más tarde, para especificar que en los dos siguientes se encuentra el Ethertype correspondiente al protocolo utilizado. Esto complica el proceso de los paquetes y añade un overhead innecesario, sobre todo en el caso de tramas pequeñas. Por este motivo el formato DIX es mas utilizado, empleándose por ejemplo en TCP/IP, DECNET fase 4, LAT (Local Area Transport, de DEC) y algunas implementaciones de IPX (Netware de Novell). El formato 802.3/LLC es utilizado normalmente en Appletalk fase 2, NetBIOS y algunas implementaciones de IPX. En el caso de una trama la información sobre el protocolo a nivel de red aparece en la cabecera LLC (Logical Link Control) que se encuentar en la parte de datos de la trama MAC y cuyo formato veremos mas tarde. La estructura de esta cabecera, común a todas las redes locales 802, se especifica en el estándar IEEE El trabajo conjunto del IEEE y de la ISO en el diseño de la cabecera LLC produjo un diseño absurdo e innecesariamente complejo3 que hace que en la mayoría de los protocolos sea necesario analizar los cuatro campos y los ocho bytes de la cabecera LLC SNAP4 para averiguar lo que Xerox conseguía usando solo dos bytes en la cabecera DIX. Más aun, en la mayoría de los casos los primeros seis bytes de la cabecera LLC solo sirven, como veremos más tarde, para especificar que en los dos siguientes se encuentra el Ethertype correspondiente al protocolo utilizado. Esto complica el proceso de los paquetes y añade un overhead innecesario, sobre todo en el caso de tramas pequeñas. Por este motivo el formato DIX es mas utilizado, empleándose por ejemplo en TCP/IP, DECNET fase 4, LAT (Local Area Transport, de DEC) y algunas implementaciones de IPX (Netware de Novell). El formato 802.3/LLC es utilizado normalmente en Appletalk fase 2, NetBIOS y algunas implementaciones de IPX.

47 En 1997 el grupo de trabajo 802.3x estandarizó un mecanismo de control de flujo para Ethernet Full Dúplex del cual hablaremos en detalle más adelante. Desde el punto de vista de la subcapa MAC el control de flujo se consideraba un protocolo nuevo, por lo que había que asignarle un valor nuevo en la tabla de tipos. Entonces se vió que resultaba más eficiente disponer de la información sobre el tipo de protocolo en la cabecera MAC, como hacía el formato DIX, ya que esto permitía tratar las tramas a bajo nivel, es decir por hardware; el control de flujo es una tarea de máxima prioridad y se debe realizar con la máxima eficiencia posible. El comité podía haber optado por estandarizar el formato DIX únicamente para las tramas de control de flujo, y mantener el 802.3/LLC para los demás protocolos, pero finalmente decidió aceptar ambos formatos para todos los protocolos considerando válidos los dos significados, tipo y longitud, para el polémico campo de dos bytes. La elección de cual significado es aplicable en cada caso concreto se haría en función del valor de este campo, si era igual o menor que 1536 sería longitud y si era mayor sería un Ethertype. Dicho de otro modo el comité IEEE estandarizó en 1997 lo que ya venía siendo práctica habitual en todos los fabricantes de hardware y software desde los principios de Ethernet. De alguna manera esto representaba una reconciliación quince años mas tarde con DIX (y con el mundo real). En 1997 el grupo de trabajo 802.3x estandarizó un mecanismo de control de flujo para Ethernet Full Dúplex del cual hablaremos en detalle más adelante. Desde el punto de vista de la subcapa MAC el control de flujo se consideraba un protocolo nuevo, por lo que había que asignarle un valor nuevo en la tabla de tipos. Entonces se vió que resultaba más eficiente disponer de la información sobre el tipo de protocolo en la cabecera MAC, como hacía el formato DIX, ya que esto permitía tratar las tramas a bajo nivel, es decir por hardware; el control de flujo es una tarea de máxima prioridad y se debe realizar con la máxima eficiencia posible. El comité podía haber optado por estandarizar el formato DIX únicamente para las tramas de control de flujo, y mantener el 802.3/LLC para los demás protocolos, pero finalmente decidió aceptar ambos formatos para todos los protocolos considerando válidos los dos significados, tipo y longitud, para el polémico campo de dos bytes. La elección de cual significado es aplicable en cada caso concreto se haría en función del valor de este campo, si era igual o menor que 1536 sería longitud y si era mayor sería un Ethertype. Dicho de otro modo el comité IEEE estandarizó en 1997 lo que ya venía siendo práctica habitual en todos los fabricantes de hardware y software desde los principios de Ethernet. De alguna manera esto representaba una reconciliación quince años mas tarde con DIX (y con el mundo real).

48 Tradicionalmente Xerox se ocupaba de la labor administrativa de asignación de Ethertypes. Desde 1997,con la adopción del formato DIX como parte del estándar el IEEE reemplazó a Xerox en esta función. Los valores de Ethertype vigentes se pueden consultar por ejemplo en el web de la IANA (Internet Assigned Number Authority) Tradicionalmente Xerox se ocupaba de la labor administrativa de asignación de Ethertypes. Desde 1997,con la adopción del formato DIX como parte del estándar el IEEE reemplazó a Xerox en esta función. Los valores de Ethertype vigentes se pueden consultar por ejemplo en el web de la IANA (Internet Assigned Number Authority) Finalmente el 24 de junio de 1983 el IEEE aprobó el estándar 802.3, contemplando como medio físico únicamente el cable coaxial grueso, al cual denominó 10BASE55.En el estándar se recomienda que el cable sea de color amarillo con el único objetivo de que no se confunda en las conducciones con los cables de alimentación eléctrica. El estándar IEEE fue propuesto a continuación a ANSI, que lo aprobó en diciembre de 1984, elevándolo así a la categoría de estándar conjunto ANSI/IEEE Finalmente el 24 de junio de 1983 el IEEE aprobó el estándar 802.3, contemplando como medio físico únicamente el cable coaxial grueso, al cual denominó 10BASE55.En el estándar se recomienda que el cable sea de color amarillo con el único objetivo de que no se confunda en las conducciones con los cables de alimentación eléctrica. El estándar IEEE fue propuesto a continuación a ANSI, que lo aprobó en diciembre de 1984, elevándolo así a la categoría de estándar conjunto ANSI/IEEE Después fue propuesto para su aprobación por el ISO, que lo aceptó como DIS (Draft International Standard) en 1985 bajo la denominación ISO/IEC , pasando luego al estado de IS (International Standard). Como detalle curioso diremos que la especificación de ISO es técnicamente equivalente pero no idéntica a la de IEEE/ANSI, el documento difiere en las unidades (que están basadas en el sistema métrico), se utiliza terminología internacional, se eliminan referencias a otros estándares nacionales de Estados Unidos, y se formatea el documento para papel de tamaño ISO A4. Después fue propuesto para su aprobación por el ISO, que lo aceptó como DIS (Draft International Standard) en 1985 bajo la denominación ISO/IEC , pasando luego al estado de IS (International Standard). Como detalle curioso diremos que la especificación de ISO es técnicamente equivalente pero no idéntica a la de IEEE/ANSI, el documento difiere en las unidades (que están basadas en el sistema métrico), se utiliza terminología internacional, se eliminan referencias a otros estándares nacionales de Estados Unidos, y se formatea el documento para papel de tamaño ISO A4.

49 Nuevos tipos de cables Los componentes de las primeras redes Ethernet (repetidores, transceivers, tarjetas de red, etc.) eran muy caros. El cable coaxial y el cable drop (el que conectaba el equipo al cable coaxial), aunque tenían un costo elevado resultaban despreciables al lado de los componentes electrónicos. Gradualmente la electrónica fue bajando de precio, con lo que los cables y su instalación empezaban a representar una parte significativa del presupuesto de una red. Además el elevado grosor y rigidez de estos cables los hacía poco apropiados para entornos de oficina. Los usuarios demandaban cables más baratos y más finos. En respuesta a estos requerimientos aparecieron a partir de 1982 productos en el mercado que permitían utilizar Ethernet sobre cable coaxial RG58, también de 50 Ω pero más fino y más barato. Este cable utilizaba conectores BNC en vez de los voluminosos conectores tipo N, y no requería cable drop ya que el equipo se podía enchufar directamente al cable coaxial mediante un conector en T, estando en este caso la función del transceiver integrada en la tarjeta de red. En conjunto se conseguía un ahorro importante respecto al cable grueso tradicional, razón por la cual este cable se conocía con el nombre de cheapernet ('red más barata'). El cable cheapernet tenía un menor apantallamiento que el 10BASE5, lo cual le confería una mayor atenuación y por ende menor alcance (185 m por segmento en vez de 500 m). Los componentes de las primeras redes Ethernet (repetidores, transceivers, tarjetas de red, etc.) eran muy caros. El cable coaxial y el cable drop (el que conectaba el equipo al cable coaxial), aunque tenían un costo elevado resultaban despreciables al lado de los componentes electrónicos. Gradualmente la electrónica fue bajando de precio, con lo que los cables y su instalación empezaban a representar una parte significativa del presupuesto de una red. Además el elevado grosor y rigidez de estos cables los hacía poco apropiados para entornos de oficina. Los usuarios demandaban cables más baratos y más finos. En respuesta a estos requerimientos aparecieron a partir de 1982 productos en el mercado que permitían utilizar Ethernet sobre cable coaxial RG58, también de 50 Ω pero más fino y más barato. Este cable utilizaba conectores BNC en vez de los voluminosos conectores tipo N, y no requería cable drop ya que el equipo se podía enchufar directamente al cable coaxial mediante un conector en T, estando en este caso la función del transceiver integrada en la tarjeta de red. En conjunto se conseguía un ahorro importante respecto al cable grueso tradicional, razón por la cual este cable se conocía con el nombre de cheapernet ('red más barata'). El cable cheapernet tenía un menor apantallamiento que el 10BASE5, lo cual le confería una mayor atenuación y por ende menor alcance (185 m por segmento en vez de 500 m). La interconexión de segmentos cheapernet (o thinwire como también se le llamaba) con segmentos de coaxial grueso (o thickwire) se podía realizar mediante repetidores. El cable coaxial fino fue incorporado al estándar con la denominación 10BASE2 mediante una adenda que el IEEE aprobó en La interconexión de segmentos cheapernet (o thinwire como también se le llamaba) con segmentos de coaxial grueso (o thickwire) se podía realizar mediante repetidores. El cable coaxial fino fue incorporado al estándar con la denominación 10BASE2 mediante una adenda que el IEEE aprobó en 1985.

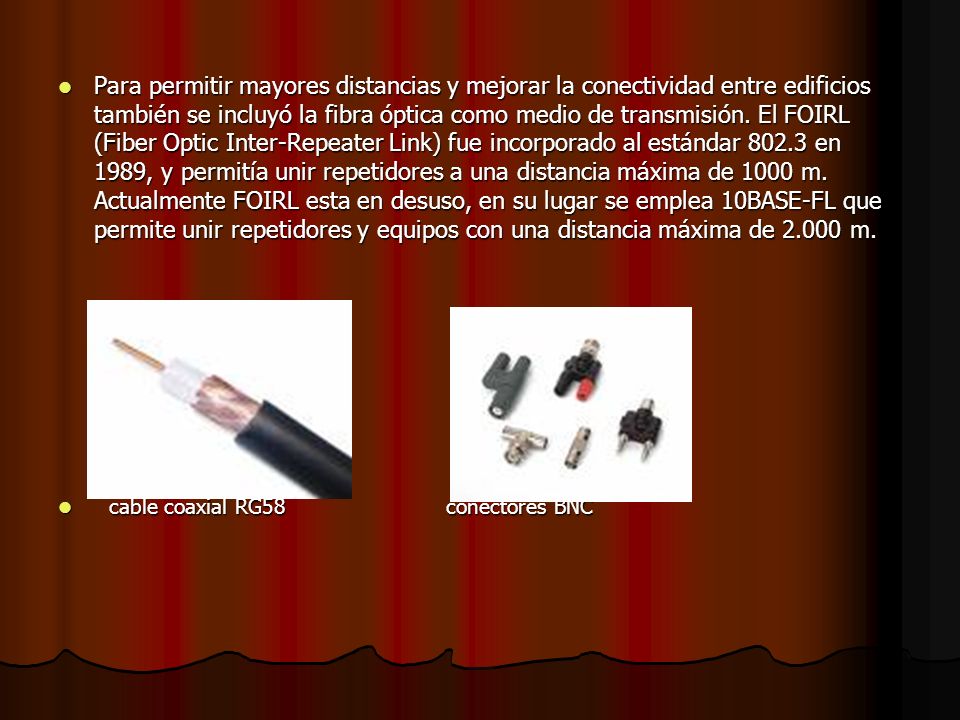

50 Para permitir mayores distancias y mejorar la conectividad entre edificios también se incluyó la fibra óptica como medio de transmisión. El FOIRL (Fiber Optic Inter-Repeater Link) fue incorporado al estándar en 1989, y permitía unir repetidores a una distancia máxima de 1000 m. Actualmente FOIRL esta en desuso, en su lugar se emplea 10BASE-FL que permite unir repetidores y equipos con una distancia máxima de m. Para permitir mayores distancias y mejorar la conectividad entre edificios también se incluyó la fibra óptica como medio de transmisión. El FOIRL (Fiber Optic Inter-Repeater Link) fue incorporado al estándar en 1989, y permitía unir repetidores a una distancia máxima de 1000 m. Actualmente FOIRL esta en desuso, en su lugar se emplea 10BASE-FL que permite unir repetidores y equipos con una distancia máxima de m. cable coaxial RG58 conectores BNC cable coaxial RG58 conectores BNC

51 El cable de pares trenzados y el cableado estructurado Las primeras redes locales utilizaban cables especiales, normalmente coaxiales ya que presentaban menor atenuación y soportaban mejor las altas frecuencias. Las primeras redes locales utilizaban cables especiales, normalmente coaxiales ya que presentaban menor atenuación y soportaban mejor las altas frecuencias. Dado que el cable era instalado a propósito se elegía el más conveniente por razones puramente técnicas. Paralelamente a la red local los edificios tenían la red de telefonía que utilizaba cable de pares no apantallados. Por imperativos legales estas redes de telefonía eran instaladas y mantenidas en todo el mundo por las compañías telefónicas, incluso dentro de los edificios. El 1 de enero de 1984 se produjo en Estados Unidos una decisión judicial histórica que rompió el monopolio en telefonía ostentado hasta entonces por AT&T en ese país. Esta es probablemente la Dado que el cable era instalado a propósito se elegía el más conveniente por razones puramente técnicas. Paralelamente a la red local los edificios tenían la red de telefonía que utilizaba cable de pares no apantallados. Por imperativos legales estas redes de telefonía eran instaladas y mantenidas en todo el mundo por las compañías telefónicas, incluso dentro de los edificios. El 1 de enero de 1984 se produjo en Estados Unidos una decisión judicial histórica que rompió el monopolio en telefonía ostentado hasta entonces por AT&T en ese país. Esta es probablemente la decisión judicial que más ha influido en el mundo de las telecomunicaciones. Esta decisión tuvo entre otras muchas la consecuencia de que las empresas fueran de la noche a la mañana propietarias de su red telefónica interior y a partir de entonces pudieran gestionarla. La red telefónica estaba omnipresente y su costo de instalación y mantenimiento era inferior al de la red basada en cable coaxial, incluso a cheapernet. Después de todo AT&T y las telefónicas de todo el mundo llevaban muchos años cableando edificios y algo debían saber del tema. Por ejemplo un operario era capaz de poner un conector RJ-45, utilizado habitualmente en telefonía, en menos tiempo de lo que tardaba en sacar de la bolsa los componentes de un conector BNC. Además, la red telefónica tenía una topología en estrella organizada jerárquicamente que la hacía mas versátil y robusta que una de tipo bus. El diagnóstico y aislamiento de problemas era más rápido y sencillo. Estos factores provocaron una demanda por parte de los usuarios en el sentido de aprovechar el cableado telefónico de pares trenzados para proveer el acceso a la red local de los puestos de trabajo. Dicho de otro modo, los usuarios requerían un cableado integral para voz y datos. decisión judicial que más ha influido en el mundo de las telecomunicaciones. Esta decisión tuvo entre otras muchas la consecuencia de que las empresas fueran de la noche a la mañana propietarias de su red telefónica interior y a partir de entonces pudieran gestionarla. La red telefónica estaba omnipresente y su costo de instalación y mantenimiento era inferior al de la red basada en cable coaxial, incluso a cheapernet. Después de todo AT&T y las telefónicas de todo el mundo llevaban muchos años cableando edificios y algo debían saber del tema. Por ejemplo un operario era capaz de poner un conector RJ-45, utilizado habitualmente en telefonía, en menos tiempo de lo que tardaba en sacar de la bolsa los componentes de un conector BNC. Además, la red telefónica tenía una topología en estrella organizada jerárquicamente que la hacía mas versátil y robusta que una de tipo bus. El diagnóstico y aislamiento de problemas era más rápido y sencillo. Estos factores provocaron una demanda por parte de los usuarios en el sentido de aprovechar el cableado telefónico de pares trenzados para proveer el acceso a la red local de los puestos de trabajo. Dicho de otro modo, los usuarios requerían un cableado integral para voz y datos.

52 Ya en el mismo año 1984 el comité empezó a estudiar la posibilidad de implementar Ethernet en cable telefónico. Por aquel entonces muchos expertos aseguraban que una red de 10 Mb/s jamás podría funcionar sobre cable de pares sin apantallar, debido a la mayor atenuación de este medio a altas frecuencias. Sin embargo ya en 1985 la empresa Synoptics6 sacó al mercado un producto denominado LattisNet que permitía utilizar cableado UTP para constituir redes Ethernet de 10 Mb/s. En 1987 el comité estandarizó una red denominada StarLAN7 o 1BASE5, variante de Ethernet que funcionaba a 1 Mb/s sobre cable de pares no apantallado a distancias máximas de 500 m. En 1990 se estandarizó 10BASE-T (T = 'Twisted')8 que utilizaba cable de pares trenzados no apantallado (UTP, Unshielded Twisted Pair). Esto significó en la práctica el final de StarLAN ya que la mayoría de los usuarios que habían optado provisionalmente por esa red migraron a 10BASE-T que ofrecía mayor velocidad y evitaba tener que utilizar costosos puentes conversores de velocidad para conectar la red de 1 Mb/s con la de 10 Mb/s. Ya en el mismo año 1984 el comité empezó a estudiar la posibilidad de implementar Ethernet en cable telefónico. Por aquel entonces muchos expertos aseguraban que una red de 10 Mb/s jamás podría funcionar sobre cable de pares sin apantallar, debido a la mayor atenuación de este medio a altas frecuencias. Sin embargo ya en 1985 la empresa Synoptics6 sacó al mercado un producto denominado LattisNet que permitía utilizar cableado UTP para constituir redes Ethernet de 10 Mb/s. En 1987 el comité estandarizó una red denominada StarLAN7 o 1BASE5, variante de Ethernet que funcionaba a 1 Mb/s sobre cable de pares no apantallado a distancias máximas de 500 m. En 1990 se estandarizó 10BASE-T (T = 'Twisted')8 que utilizaba cable de pares trenzados no apantallado (UTP, Unshielded Twisted Pair). Esto significó en la práctica el final de StarLAN ya que la mayoría de los usuarios que habían optado provisionalmente por esa red migraron a 10BASE-T que ofrecía mayor velocidad y evitaba tener que utilizar costosos puentes conversores de velocidad para conectar la red de 1 Mb/s con la de 10 Mb/s. Paralelamente al desarrollo por parte del IEEE de los estándares de red local para cable UTP se desarrollaron normativas de cableado de telecomunicaciones para edificios comerciales que permitían constituir lo que se conoce como cableado estructurado. Inicialmente se utilizaron sistemas propietarios Paralelamente al desarrollo por parte del IEEE de los estándares de red local para cable UTP se desarrollaron normativas de cableado de telecomunicaciones para edificios comerciales que permitían constituir lo que se conoce como cableado estructurado. Inicialmente se utilizaron sistemas propietarios (IBM Cabling System, DECConnect, AT&T SYSTIMAX, etc.) pero al cabo de unos años se elaboraron normativas independientes. La primera fue la EIA/TIA 568 que se publicó en 1991, seguida poco después por la ISO/IEC Actualmente estas dos son las mas utilizadas, en sus versiones de Para asegurar máxima compatibilidad con cualquier fabricante es conveniente seguir simultáneamente tanto la norma ISO como la EIA siempre que sea posible. (IBM Cabling System, DECConnect, AT&T SYSTIMAX, etc.) pero al cabo de unos años se elaboraron normativas independientes. La primera fue la EIA/TIA 568 que se publicó en 1991, seguida poco después por la ISO/IEC Actualmente estas dos son las mas utilizadas, en sus versiones de Para asegurar máxima compatibilidad con cualquier fabricante es conveniente seguir simultáneamente tanto la norma ISO como la EIA siempre que sea posible.

53 CONECTOR RJ-45 el cableado telefónico de pares trenzados CONECTOR RJ-45 el cableado telefónico de pares trenzados

54 cable de pares sin apantallar cable de pares sin apantallar

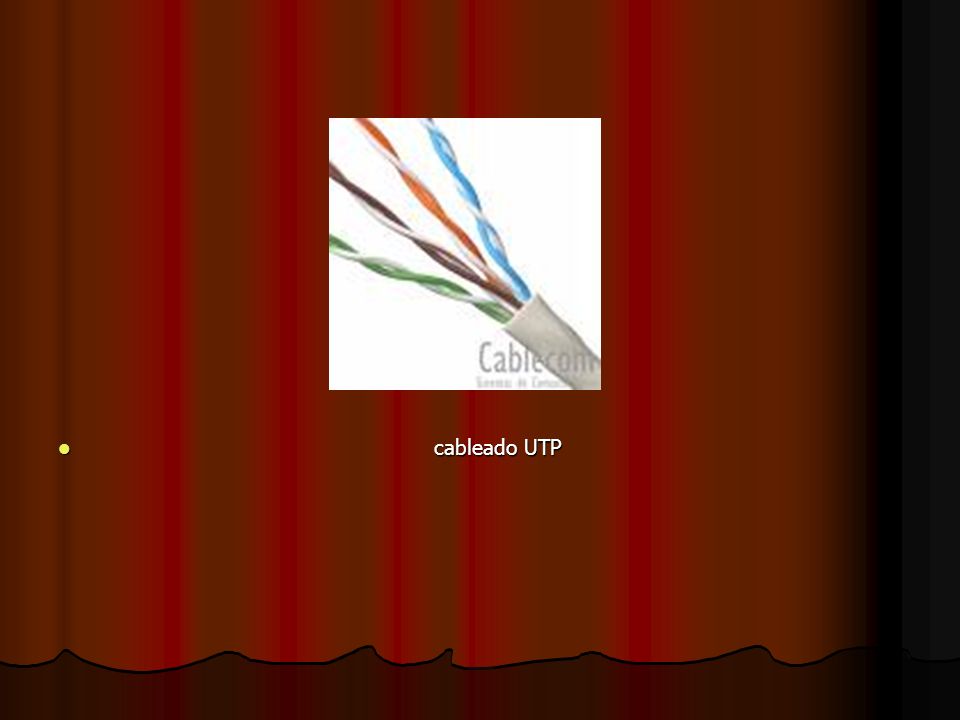

55 cableado UTP cableado UTP

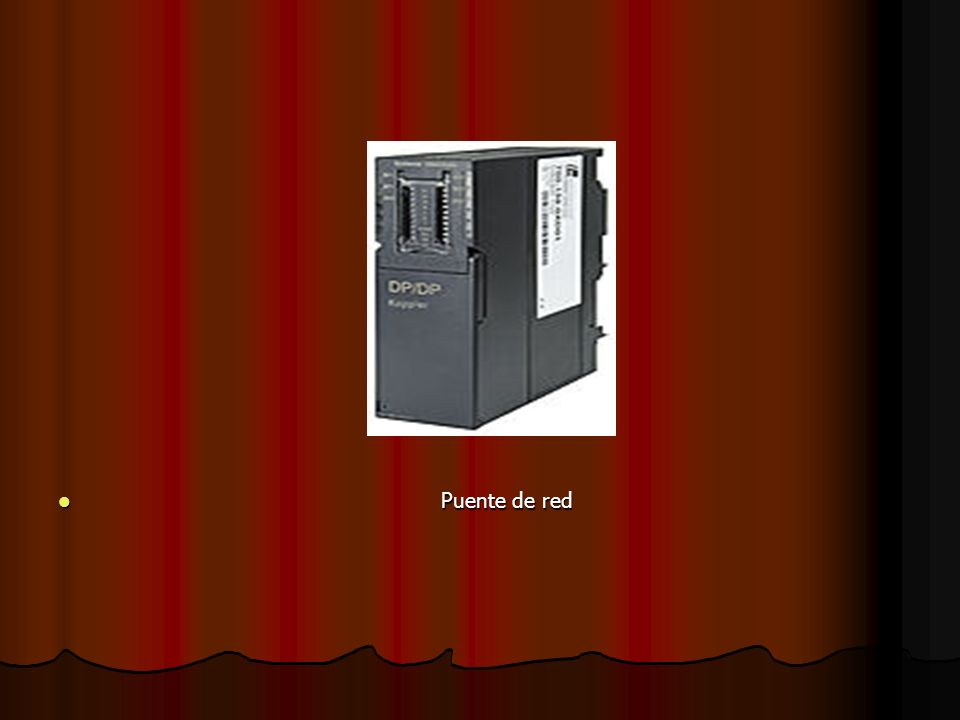

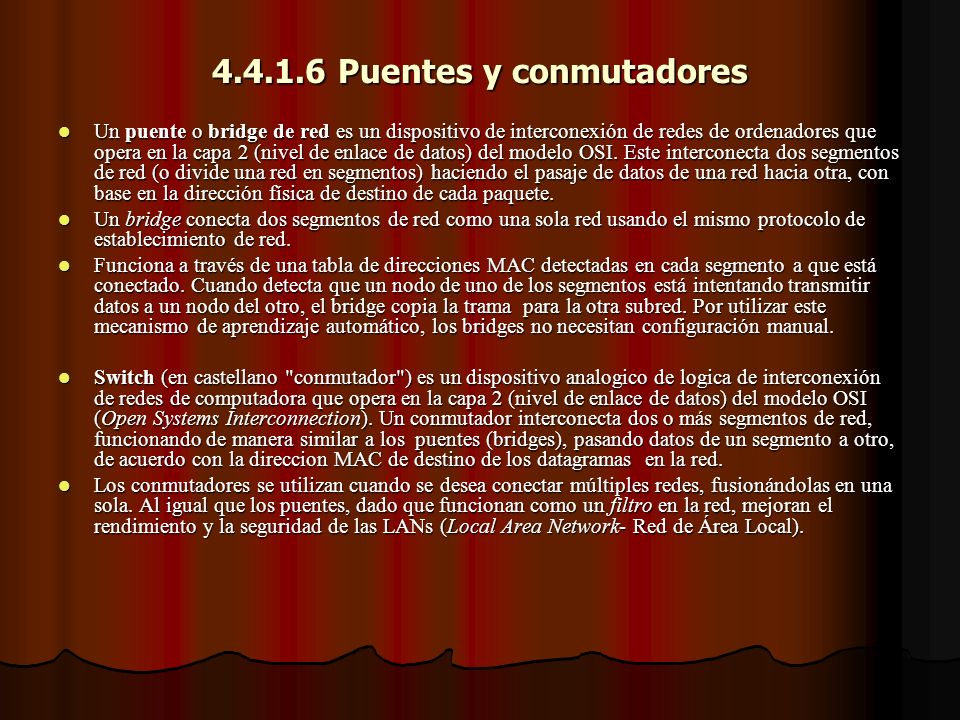

56 Puentes y conmutadores Un puente o bridge de red es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete. Un puente o bridge de red es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete. Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red. Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red. Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual. Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual. Switch (en castellano "conmutador") es un dispositivo analogico de logica de interconexión de redes de computadora que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la direccion MAC de destino de los datagramas en la red. Switch (en castellano "conmutador") es un dispositivo analogico de logica de interconexión de redes de computadora que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la direccion MAC de destino de los datagramas en la red. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local). Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola. Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la seguridad de las LANs (Local Area Network- Red de Área Local).

57 Interconexión de conmutadores y puentes Los puentes (bridges) y conmutadores switches pueden ser conectados unos a los otros, pero existe una regla que dice que sólo puede existir un único camino entre dos puntos de la red. En caso de que no se siga esta regla, se forma un bucle en la red, que produce la transmisión infinita de datagrama de una red a otra. Sin embargo, esos dispositivos utilizan el algoritmo de spanning tree para evitar bucles, haciendo la transmisión de datos de forma segura. Spanning Tree Protocol (STP) es un protocolo de red de nivel 2 de la capa OSI, (nivel de enlace de datos). Está basado en un algoritmo diseñado por Radia Perlman mientras trabajaba para DEC. Hay 2 versiones del STP: la original (DEC STP) y la estandarizada por el IEEE (IEEE 802.1D), que no son compatibles entre sí. En la actualidad, se recomienda utilizar la versión estandarizada por el IEEE. Su función es la de gestionar la presencia de bucles en topologías de red debido a la existencia de enlaces redundantes (necesarios en muchos casos para garantizar la disponibilidad de las conexiones). El protocolo permite a los dispositivos de interconexión activar o desactivar automáticamente los enlaces de conexión, de forma que se garantice que la topología está libre de bucles. STP es transparente a las estaciones de usuario.

58 Ya en su artículo de 1976 [1] Metcalfe y Boggs mencionaban la posibilidad de extender la red mediante el uso de repetidores 'filtradores de tráfico' o de paquetes. Los primeros puentes transparentes fueron desarrollados por DEC a principios de los ochenta, apareciendo los primeros productos comerciales en Aunque caros y de bajo rendimiento comparados con los actuales, suponían una alternativa interesante a los routers por su sencillez y relación precio/prestaciones. En 1987 el IEEE se puso en marcha para estandarizar el funcionamiento de los puentes transparentes. El resultado fue el estándar 802.1D aprobado en Ya en su artículo de 1976 [1] Metcalfe y Boggs mencionaban la posibilidad de extender la red mediante el uso de repetidores 'filtradores de tráfico' o de paquetes. Los primeros puentes transparentes fueron desarrollados por DEC a principios de los ochenta, apareciendo los primeros productos comerciales en Aunque caros y de bajo rendimiento comparados con los actuales, suponían una alternativa interesante a los routers por su sencillez y relación precio/prestaciones. En 1987 el IEEE se puso en marcha para estandarizar el funcionamiento de los puentes transparentes. El resultado fue el estándar 802.1D aprobado en En 1991 una empresa de reciente creación denominada Kalpana9 comercializó un nuevo tipo de puentes Ethernet con un número elevado de interfaces y alto rendimiento, supuestamente capaces de dar los 10 Mb/s de tráfico simultáneamente en cada una de sus interfaces. Estos equipos se anunciaban como conmutadores LAN para diferenciarlos de los tradicionales puentes, aun cuando su principio de funcionamiento era el mismo. Para conseguir el alto rendimiento se implementaba el algoritmo de filtrado de paquetes a bajo nivel en el hardware de los equipos. En 1991 una empresa de reciente creación denominada Kalpana9 comercializó un nuevo tipo de puentes Ethernet con un número elevado de interfaces y alto rendimiento, supuestamente capaces de dar los 10 Mb/s de tráfico simultáneamente en cada una de sus interfaces. Estos equipos se anunciaban como conmutadores LAN para diferenciarlos de los tradicionales puentes, aun cuando su principio de funcionamiento era el mismo. Para conseguir el alto rendimiento se implementaba el algoritmo de filtrado de paquetes a bajo nivel en el hardware de los equipos.

59 El mercado de los conmutadores LAN tuvo y tiene un crecimiento considerable, especialmente porque daba una cómoda vía de crecimiento a los usuarios de Ethernet sin necesidad de cambiar a otras tecnologías. El mercado de los conmutadores LAN tuvo y tiene un crecimiento considerable, especialmente porque daba una cómoda vía de crecimiento a los usuarios de Ethernet sin necesidad de cambiar a otras tecnologías. Llevada al extremo la filosofía de los conmutadores LAN produce redes en las que cada puerto está dedicado a un ordenador. De esta forma cada usuario puede disfrutar de 10Mb/s de capacidad y su tráfico no es visto por ningún otro ordenador salvo por aquel al que va dirigido, con lo que se mejora el rendimiento y la seguridad de la red. El uso de redes conmutadas nos lleva de una situación de medio compartido a una de medio dedicado donde ya no es necesario el uso del protocolo CSMA/CD. Por otro lado, los dos medios físicos mas populares de Ethernet (10BASE-T y 10BASE-FL) ofrecen un canal diferente para cada sentido de la comunicación. Aprovechando estas dos circunstancias se implementó lo que se denomina Ethernet full-dúplex, que aprovecha la posibilidad que brinda el medio físico para establecer dos canales dedicados de 10 Mb/s, uno para cada sentido, como si se tratara de una línea punto a punto. Aunque los productos comerciales Ethernet full-dúplex están en el mercado desde poco después de la aparición de los conmutadores LAN su funcionamiento no fue estandarizado por el IEEE hasta 1997 en la especificación 802.3x, donde además se estableció como ya hemos comentado un control de flujo para su funcionamiento. Llevada al extremo la filosofía de los conmutadores LAN produce redes en las que cada puerto está dedicado a un ordenador. De esta forma cada usuario puede disfrutar de 10Mb/s de capacidad y su tráfico no es visto por ningún otro ordenador salvo por aquel al que va dirigido, con lo que se mejora el rendimiento y la seguridad de la red. El uso de redes conmutadas nos lleva de una situación de medio compartido a una de medio dedicado donde ya no es necesario el uso del protocolo CSMA/CD. Por otro lado, los dos medios físicos mas populares de Ethernet (10BASE-T y 10BASE-FL) ofrecen un canal diferente para cada sentido de la comunicación. Aprovechando estas dos circunstancias se implementó lo que se denomina Ethernet full-dúplex, que aprovecha la posibilidad que brinda el medio físico para establecer dos canales dedicados de 10 Mb/s, uno para cada sentido, como si se tratara de una línea punto a punto. Aunque los productos comerciales Ethernet full-dúplex están en el mercado desde poco después de la aparición de los conmutadores LAN su funcionamiento no fue estandarizado por el IEEE hasta 1997 en la especificación 802.3x, donde además se estableció como ya hemos comentado un control de flujo para su funcionamiento.

60 Conmutadores Ethernet y Fast Ethernet Conmutadores Ethernet y Fast Ethernet

61 Puente de red Puente de red

62 Fast Ethernet o Ethernet de alta velocidad es el nombre de una serie de estándares de IEEE de redes Ethernet de 100 Mbps. El nombre Ethernet viene del concepto físico de ether. En su momento el prefijo fast se le agregó para diferenciarla de la Ethernet regular de 10 Mbps. Debido al incremento de la capacidad de almacenamiento y en el poder de procesamiento, los Pcs actuales tienen la posibilidad de manejar gráficos de gran calidad y aplicaciones multimedia complejas. Cuando estos ficheros son almacenados y compartidos en una red, las transferencias de un cliente a otro producen un gran uso de los recursos de la red. Las redes tradicionales operaban entre 4 y 16 Mbps. Más del 40 % de todos los Pcs están conectados a Ethernet. Tradicionalmente Ethernet trabajaba a 10 Mbps. A estas velocidades, dado que las compañías producen grandes ficheros, pueden tener grandes demoras cuando envían los ficheros a través de la red. Estos retrasos producen la necesidad de mayor velocidad en las redes. Fast Ethernet no es hoy por hoy la más rápida de las versiones de Ethernet, siendo actualmente Gigabit Ethernet y 10 Gigabit Ethernet las más veloces. FAST ETHERNET

63

64 VENTAJAS Incremento de velocidad. Interoperabilidad con Ethernet 10Mbps. Instalación rápida y económica. MEDIO FÍSICO 100BaseT4, 100BaseTX, 100BaseFX

65 MEDIOS DE TRANSMISIÓN

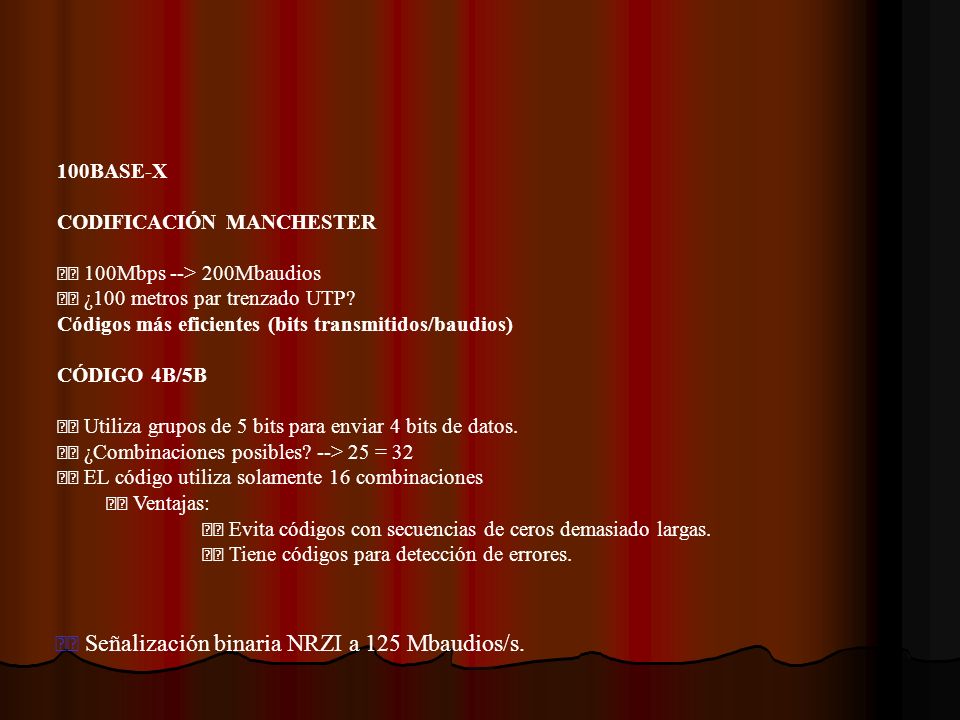

66 100BASE-X CODIFICACIÓN MANCHESTER 100Mbps --> 200Mbaudios ¿100 metros par trenzado UTP? Códigos más eficientes (bits transmitidos/baudios) CÓDIGO 4B/5B Utiliza grupos de 5 bits para enviar 4 bits de datos. ¿Combinaciones posibles? --> 25 = 32 EL código utiliza solamente 16 combinaciones Ventajas: Evita códigos con secuencias de ceros demasiado largas. Tiene códigos para detección de errores. Señalización binaria NRZI a 125 Mbaudios/s.

67 CODIFICACIÓN 4B5B Ninguna secuencia de datos tiene más de 3 ceros consecutivos, para evitar que haya secuencias demasiado largas sin transiciones

68 CABLEADO Dos pares de par trenzado (Cat5 UTP o STP) Topología en estrella 100BASE-TX

69 CODIFICACIÓN Secuencia de bits de datos a 4B/5B NRZI. Se vuelve a convertir de 4B/5B NRZI a NRZ. Barajado (scramble) de la secuencia NRZ para obtener una distribución más uniforme del espectro. Codificación con MLT-3. Utiliza 3 valores de tensión (0, -, +). Por cada 1 que existe en la secuencia se cambia el estado dentro de la secuencia 0 – 0 +. Los 0s no cambian el valor de salida. La señal final tiene la mayor parte de la energía por debajo de los 30MHz: reduce las emisiones, y por lo tanto, las interferencias. 100BASE-TX

70 CABLEADO Fibra óptica Una TX Otra RX Long-wavelength laser Tamaño segmento (412 m) Dist. hasta 2 km 100BASE-FX

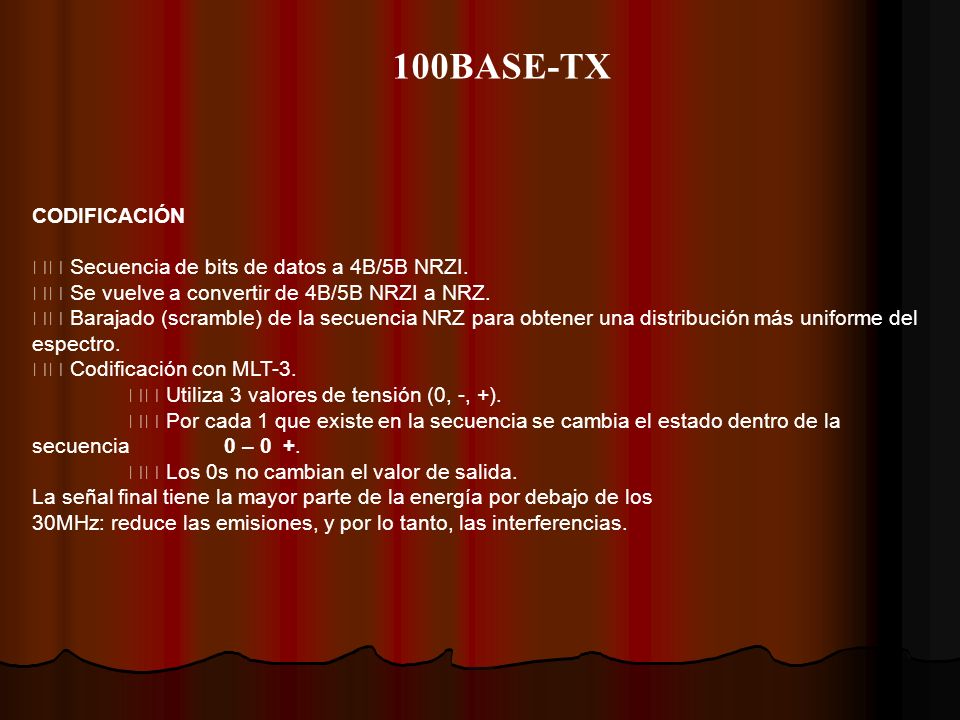

71 CODIFICACIÓN Secuencia de bits de datos a 4B/5B NRZI. Conversión de los grupos de códigos 4B/5B NRZI en señales ópticas. Un 1 equivale a un pulso de luz. Un 0 equivale a: la ausencia de luz. un pulso de luz de muy baja intensidad 100BASE-T4 100BaseT4 permite utilizar par trenzado UTP categoría 3 Necesidad de reducir la frecuencia máxima manteniendo la distancia (100 metros) Utilizar un código más eficiente 8B/6T Repartir la señal en tres pares Comunicación Half-Duplex

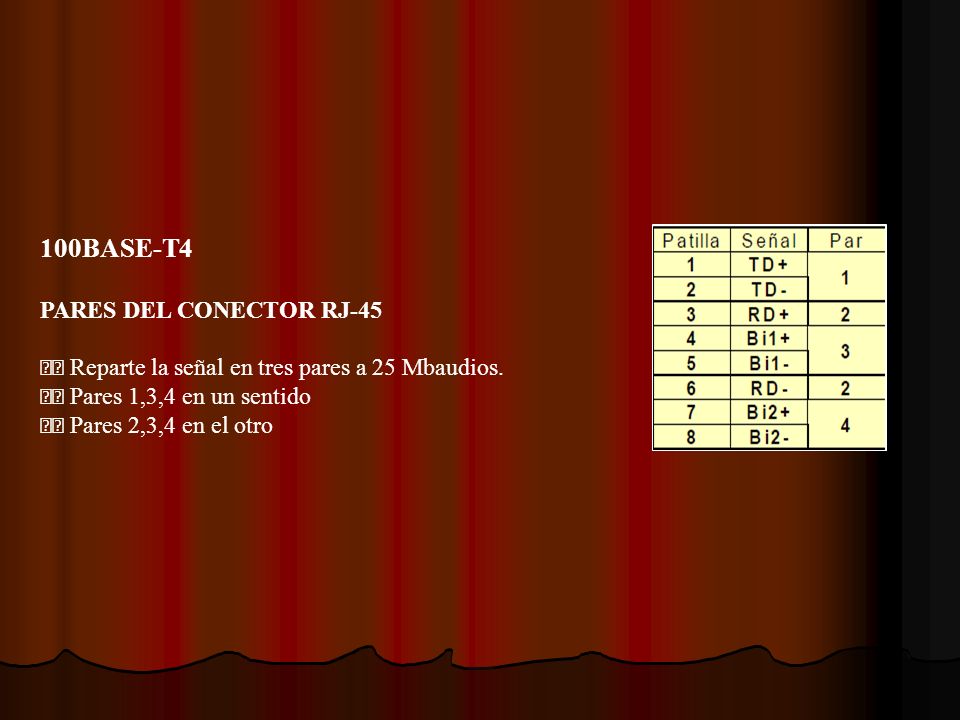

72 100BASE-T4 PARES DEL CONECTOR RJ-45 Reparte la señal en tres pares a 25 Mbaudios. Pares 1,3,4 en un sentido Pares 2,3,4 en el otro

73 CÓDIGO 8B/6T Utiliza símbolos tri-estado (0, + y -) Utiliza grupos de 6 símbolos tri-estado para enviar 8 bits de información ¿Combinaciones posibles? --> 36 = 729 El código utiliza solamente 256 (28) combinaciones Las combinaciones se eligen de forma que: Se elimine el componente de continua. Sea un código que pueda utilizarse para sincronización. No requiere codificación adicional. 100BASE-T4

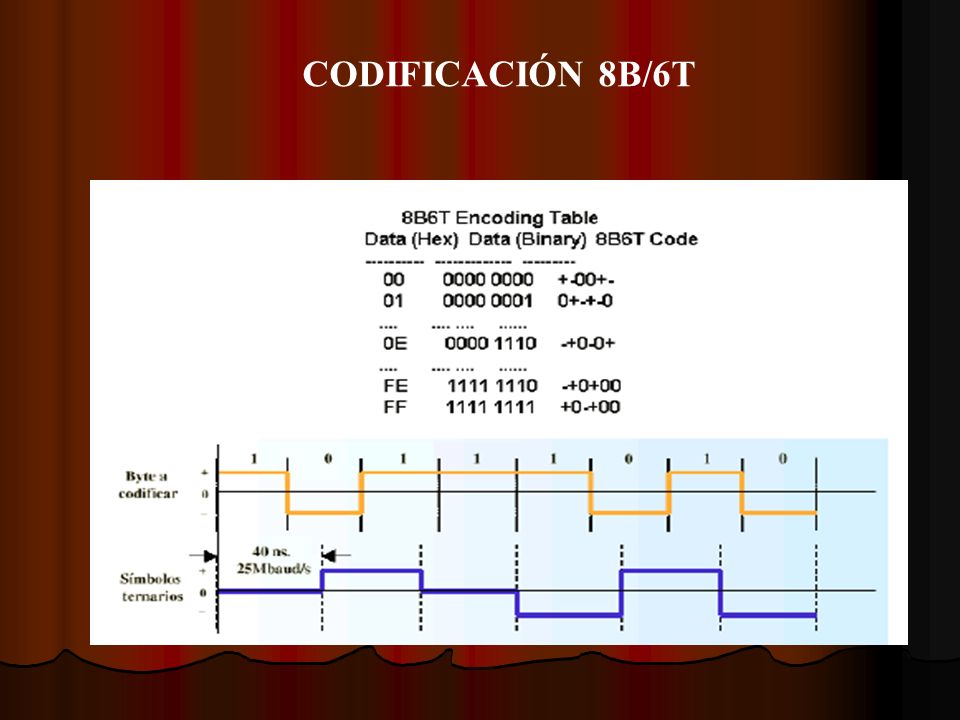

74 CODIFICACIÓN 8B/6T

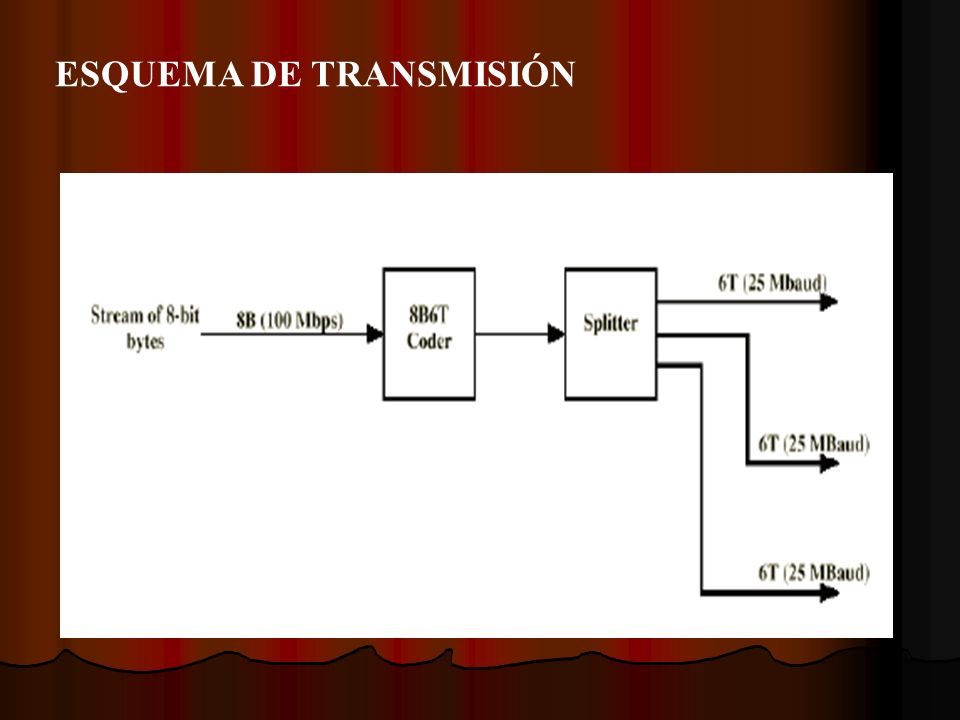

75 ESQUEMA DE TRANSMISIÓN

76 CRÓNICA DE UNA COLISIÓN ANUNCIADA (A 10 MB/S)

77 TOPOLOGÍA DE ETHERNET El tiempo que la señal tarda en ir y volver debe ser siempre menor que el tiempo de emisión de la trama mínima: Trama mínima: 64 bytes (512 bits) => Tiempo de ida y vuelta máximo: 51,2 μs (10 Mb/s) 5,12 μs (100 Mb/s) [tiempo para detectar la colisión quien envía en el caso peor] A Km/s (velocidad de la luz en fibra y cobre) la distancia máxima es de unos 4,6 Km para 10 Mb/s y 460 m para 100 Mb/s, lo que supone un retraso de us/Km. Actualmente con UTP-Cat5 los medios tiende a una velocidad mayor, Km/s, lo que supone un retraso de 5 us/Km. El estándar fija el tamaño mínimo de trama para que pueda detectar la colisión, ya que si finalizara de transmitir, dejaría de escuchar y por tanto no vería si hay o no colisión. Si estas reglas no se cumplen se producen colisiones tardías y colisiones no detectadas. Esto es nefasto para el rendimiento. La forma normal de implementar estos dominios de colisión es bien en topología bus (10BASE-2 o 10BASE5) bien con hubs (10, 10 o 10/100)

78 FUNCIONAMIENTO DE ETHERNET Una red Ethernet puede estar en una de tres situaciones: – Red parada: no hay transmisión – Red en contención: una (o varias) estación transmiten con riesgo de colisión. Esto puede ocurrir solo durante los primeros 51,2 μs de transmisión como máximo (5,12 μs a 100 Mb/s). En el caso de contención, la estación que lo detecta envía trama jam (32 bits) para asegurar que todos detectan la colisión. – Estación transmitiendo: una estación está transmitiendo sin riesgo de colisión. Esto ocurre cuando la estación ha superado el período de contención

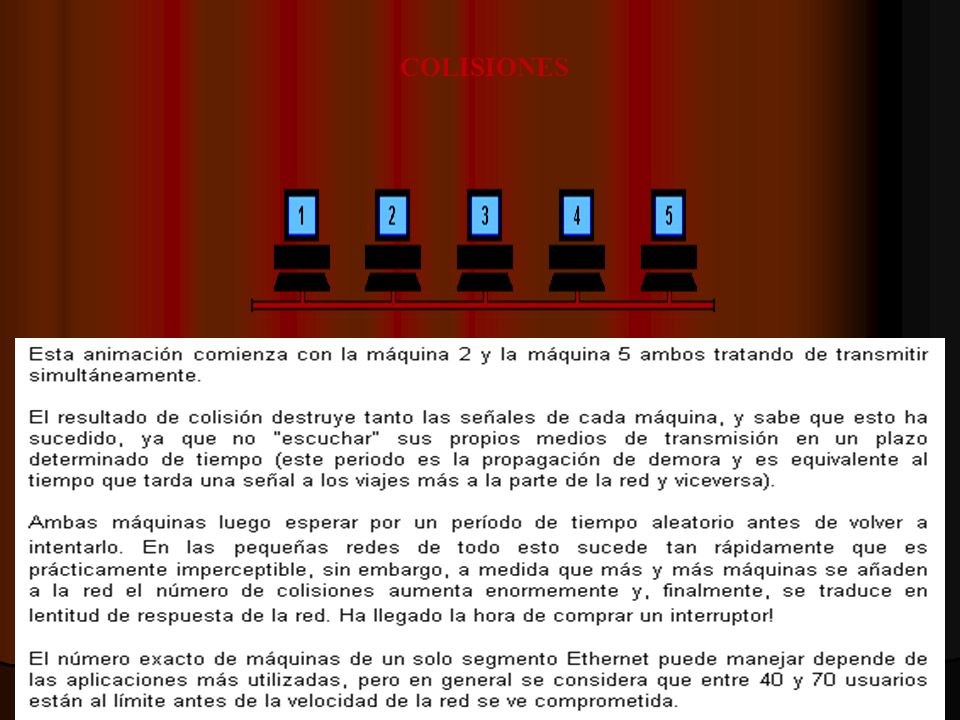

79 COLISIONES Conviene minimizarlas ya que reducen rendimiento, pero son un evento normal en Ethernet. El riesgo de colisión solo se da en los primeros 64 bytes, a partir de aquí la estación transmisora ya posee el cable. Las tramas grandes colisionan menos, dado que una vez superan los 64 bytes, ya nadie las puede colisionar. En caso de colisión los reintentos se producen a intervalos aleatorios cada vez mayores, utilizando conocido como retroceso exponencial binario. El ámbito donde se produce la colisión, se llama dominio de colisión.

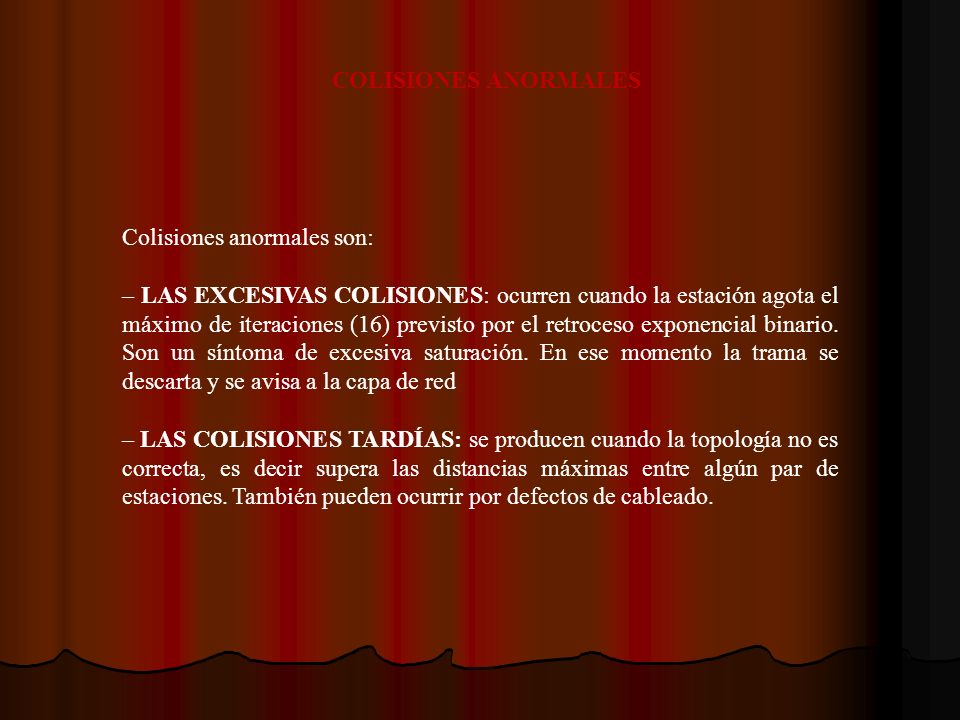

80 Colisiones anormales son: – LAS EXCESIVAS COLISIONES: ocurren cuando la estación agota el máximo de iteraciones (16) previsto por el retroceso exponencial binario. Son un síntoma de excesiva saturación. En ese momento la trama se descarta y se avisa a la capa de red – LAS COLISIONES TARDÍAS: se producen cuando la topología no es correcta, es decir supera las distancias máximas entre algún par de estaciones. También pueden ocurrir por defectos de cableado. COLISIONES ANORMALES

81 COLISIÓN TARDÍA (A 10 MB/S)

82 COLISIONES ANORMALES Y RENDIMIENTO Cuando se produce una colisión excesiva o tardía el nivel MAC abandona y la trama se pierde. Normalmente esto requiere retransmisión a nivel de transporte (TCP) lo cual provoca una pérdida considerable de rendimiento. Muchos equipos poseen contadores que permiten monitorizar la ocurrencia de colisiones anormales. Los routers y conmutadores LAN siempre los incorporan, de esta forma es fácil monitorizar un dominio de colisión.

83 MEDIOS FÍSICOS MÁS HABITUALES DE ETHERNET

84 ETHERNET 10BASE2

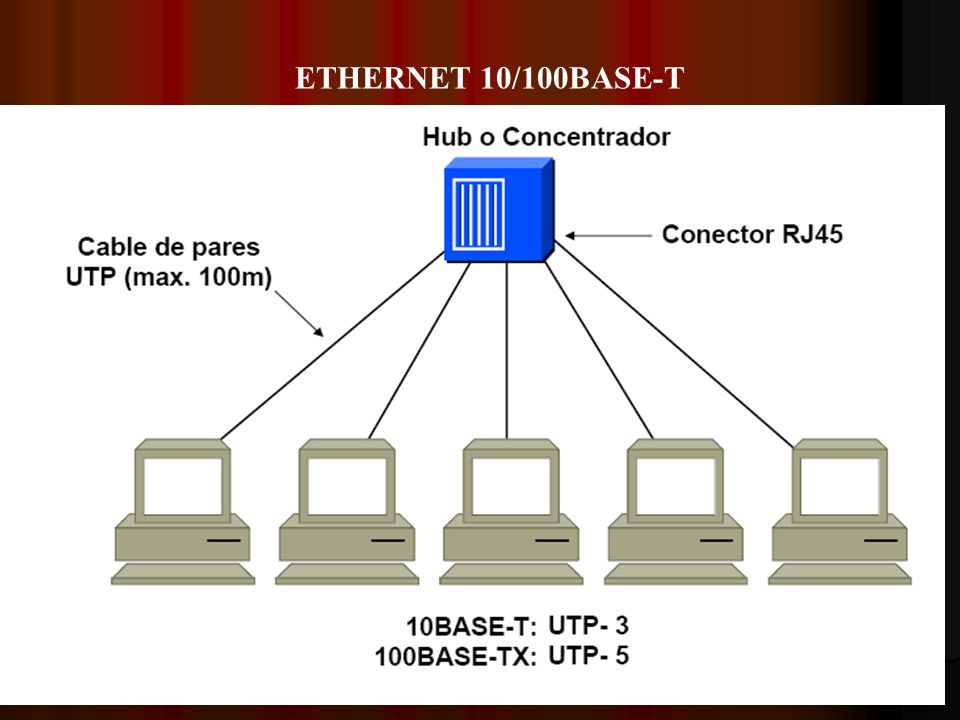

85 ETHERNET 10/100BASE-T

86 GIGABIT ETHERNET Se repite experiencia de Fast Ethernet. Oct. 1995: Se crea grupo estudio GE 1997: se separa 1000BASE-T de resto de GE 1998: Estándar 802.3z (GE) Nivel físico basado en Fiber Channel (800 Mb/s) 1999: Se aprueba 802.3ab (1000BASE-T) 1/2000: Se crea GT para 10 GB Ethernet

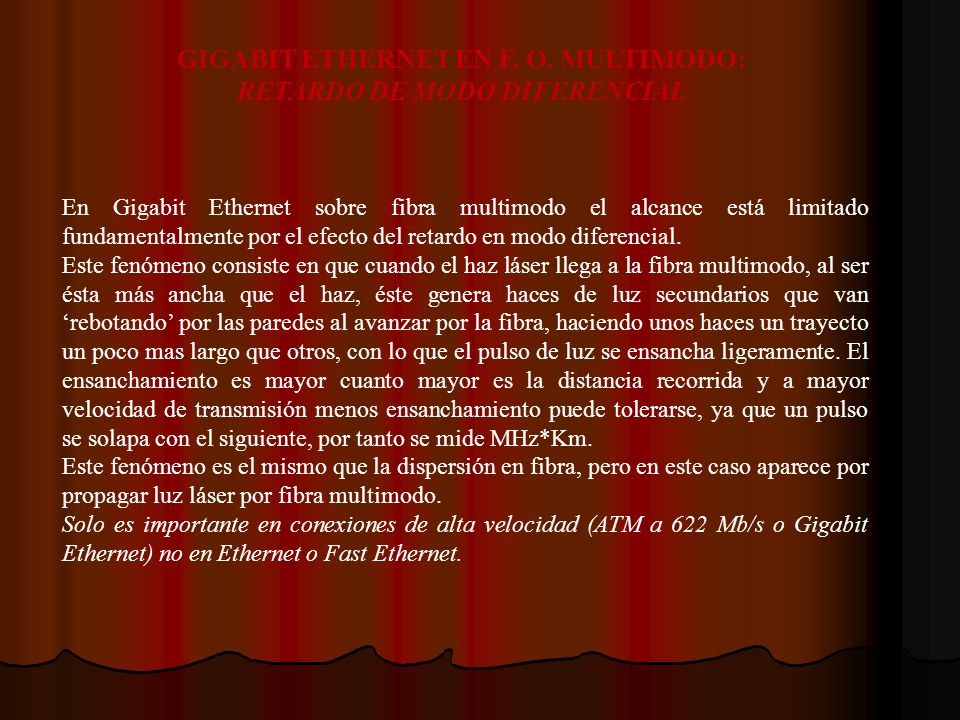

87 GIGABIT ETHERNET EN F. O. MULTIMODO: RETARDO DE MODO DIFERENCIAL En Gigabit Ethernet sobre fibra multimodo el alcance está limitado fundamentalmente por el efecto del retardo en modo diferencial. Este fenómeno consiste en que cuando el haz láser llega a la fibra multimodo, al ser ésta más ancha que el haz, éste genera haces de luz secundarios que van rebotando por las paredes al avanzar por la fibra, haciendo unos haces un trayecto un poco mas largo que otros, con lo que el pulso de luz se ensancha ligeramente. El ensanchamiento es mayor cuanto mayor es la distancia recorrida y a mayor velocidad de transmisión menos ensanchamiento puede tolerarse, ya que un pulso se solapa con el siguiente, por tanto se mide MHz*Km. Este fenómeno es el mismo que la dispersión en fibra, pero en este caso aparece por propagar luz láser por fibra multimodo. Solo es importante en conexiones de alta velocidad (ATM a 622 Mb/s o Gigabit Ethernet) no en Ethernet o Fast Ethernet.

88 ETHERNET EN FIBRA ÓPTICA (FO)

89 CONEXIÓN ETHERNET 10BASE-FL (FIBRA ÓPTICA)

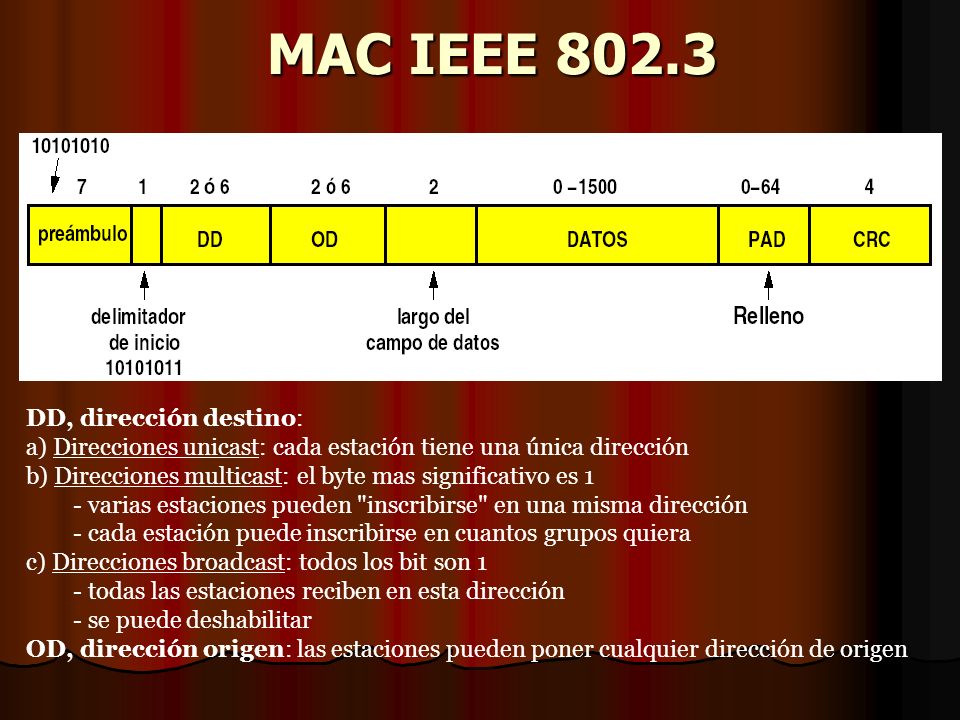

90 MAC IEEE DD, dirección destino: a) Direcciones unicast: cada estación tiene una única dirección b) Direcciones multicast: el byte mas significativo es 1 - varias estaciones pueden "inscribirse" en una misma dirección - cada estación puede inscribirse en cuantos grupos quiera c) Direcciones broadcast: todos los bit son 1 - todas las estaciones reciben en esta dirección - se puede deshabilitar OD, dirección origen: las estaciones pueden poner cualquier dirección de origen

91 ETHERNET SOBRE FIBRA ÓPTICA Ethernet (EN) : LED 1ª ventana (850 nm), 2 Km Fast Ethernet (FE) : LED 2ª vent.(1310 nm), 2 Km (como FDDI) – Haz invisible (infrarrojo lejano) – No autonegociación 10/100 en fibra (imposible cambiar de ventana dinámicamente) Gibabit Ethernet (GE): Láser 1ª y 2ª ventana – 1ª vent. (MM) bajo costo (VCSEL) corto alcance – 2ª: vent, (MM y SM) mayor costo y mayor alcance (5km) VCSEL más barato que LEDs 2ª ventana Propuesta FE VCSEL 1ª vent. (100BASE-SX) – Permite autonegociación 10/100 – Más barato que 100BASE-FX, pero alcance 300 m

92 COLISIONES

93 EL USO DE UN EJE

94 EL USO DE UN SWITCH

95 Tasa de colisiones y rendimiento TASAcol= Nnol(Ncol +Ntrans)Donde, TASAcol= Nnol(Ncol +Ntrans)Donde, TASAcol: Tasa de colision. TASAcol: Tasa de colision. Ncol: Numero de colisiones. Ncol: Numero de colisiones. Nnol: Numero de colisiones ocurridas por segundo. Nnol: Numero de colisiones ocurridas por segundo. Ntrans: Numero de tranas transmitidas correctamente por segundo. Ntrans: Numero de tranas transmitidas correctamente por segundo. A menudo, la tasa de colisiones se especifica en forma porcentual. Por ejemplop, una tasa de colisiones del 20% indica que se produce de media 2 colisiones por cada 18 tramas transmitidas correctamente. Si se conoce la tasa de colisiones y el tamaño medio de trama de una red (Tr med), se puede realizar un calculo aproximado del rendimiento o eficiencia de la misma (Ef). Ef = 1- (TASAcol x 512) / (TASAcol x (1 - TASAcol) x TRmed ).

96 Ejemplo: Para una red con una tasa de colisiones del 30 % y un tamaño medio de trama de 512 bits, la eficiencia es : Para una red con una tasa de colisiones del 30 % y un tamaño medio de trama de 512 bits, la eficiencia es : Ef = 1 – (30% x 512 bits) / ( 30% x 512 bits + 70% x 512 bits) =0.7 = 70%. La trama en una red Ethernet puede variar entre un minimo de 72 bytes y un maximo de de este modo, la maxima tasa de colisiones para una trama Ethernet variara de acuerdo con el tamaño de la trama. Las operaciones en Ethernet necesitan un tiempo muerto entre tramas de 9,6 ms. El tiempo por bit para una Ethernet a 10 Mbps es 1/10-7 O 100ns. Con base en lo anterior se puede calcular el maximo numero de tramas por segundo para tramas de bytes: 9.6 ms bytes x 8 bits / bytes o 9.6 ms bits x 100 ns/bit o 9.6 ms bits x 100 ns/bit o 1.23 ms 1.23 ms

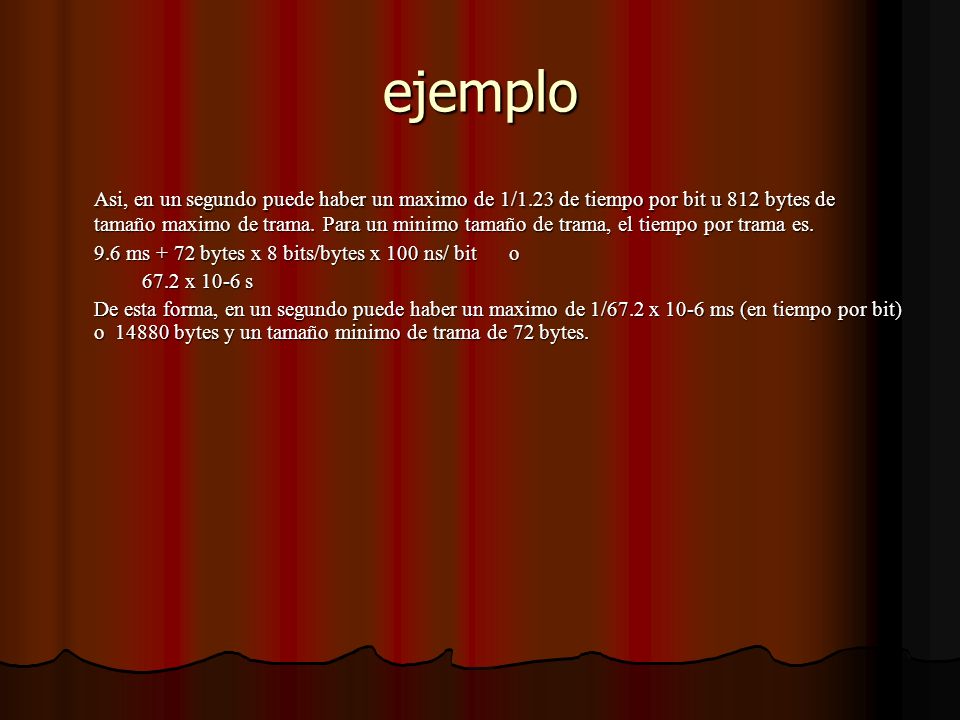

97 ejemplo Asi, en un segundo puede haber un maximo de 1/1.23 de tiempo por bit u 812 bytes de tamaño maximo de trama. Para un minimo tamaño de trama, el tiempo por trama es. 9.6 ms + 72 bytes x 8 bits/bytes x 100 ns/ bit o 67.2 x 10-6 s 67.2 x 10-6 s De esta forma, en un segundo puede haber un maximo de 1/67.2 x 10-6 ms (en tiempo por bit) o bytes y un tamaño minimo de trama de 72 bytes.

98 IEEE Token Ring

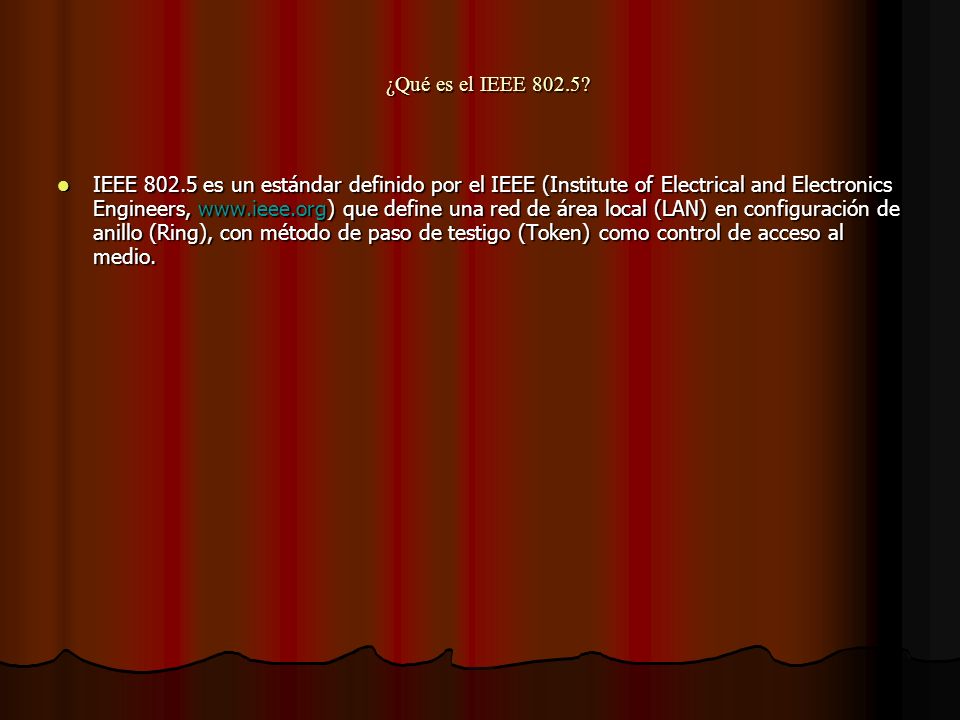

99 ¿Qué es el IEEE 802.5? IEEE es un estándar definido por el IEEE (Institute of Electrical and Electronics Engineers, que define una red de área local (LAN) en configuración de anillo (Ring), con método de paso de testigo (Token) como control de acceso al medio. IEEE es un estándar definido por el IEEE (Institute of Electrical and Electronics Engineers, que define una red de área local (LAN) en configuración de anillo (Ring), con método de paso de testigo (Token) como control de acceso al medio.

100 Ubicación del estándar dentro de la familia de estándares IEEE 802

101 IEEE es un estándar nacido de un diseño anterior, propiedad de IBM: IEEE es un estándar nacido de un diseño anterior, propiedad de IBM: IBM Token Ring. IBM Token Ring e IEEE son totalmente compatibles, aunque existen unas pequeñas diferencias en sus especificaciones. IBM Token Ring e IEEE son totalmente compatibles, aunque existen unas pequeñas diferencias en sus especificaciones. Se usa el término Token Ring para referirse a ambos indistintamente. Se usa el término Token Ring para referirse a ambos indistintamente.

102

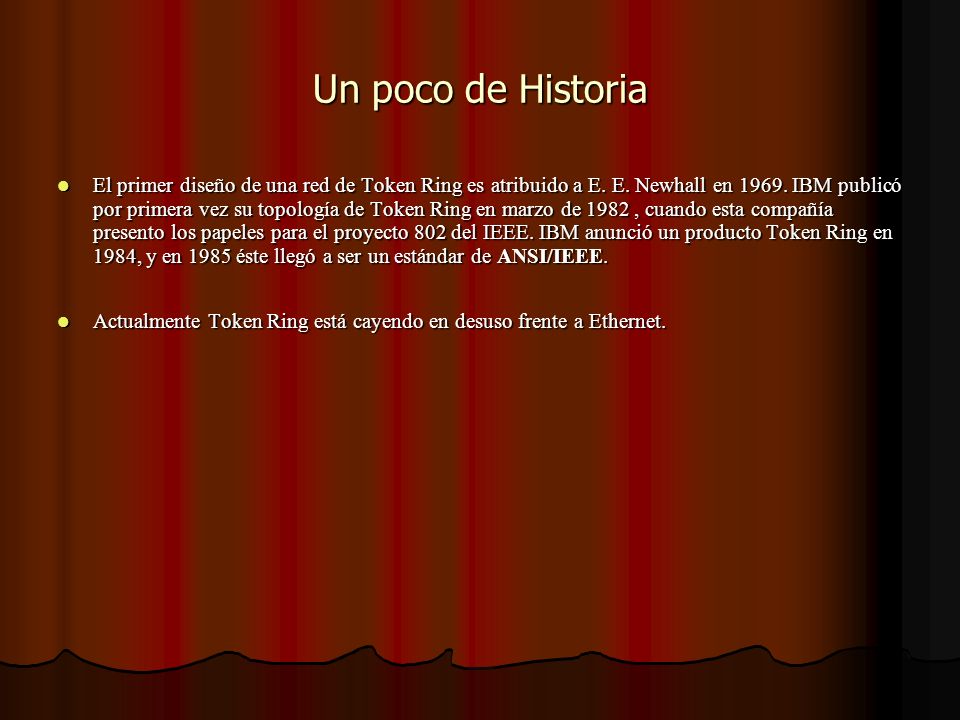

103 Un poco de Historia El primer diseño de una red de Token Ring es atribuido a E. E. Newhall en IBM publicó por primera vez su topología de Token Ring en marzo de 1982, cuando esta compañía presento los papeles para el proyecto 802 del IEEE. IBM anunció un producto Token Ring en 1984, y en 1985 éste llegó a ser un estándar de ANSI/IEEE. El primer diseño de una red de Token Ring es atribuido a E. E. Newhall en IBM publicó por primera vez su topología de Token Ring en marzo de 1982, cuando esta compañía presento los papeles para el proyecto 802 del IEEE. IBM anunció un producto Token Ring en 1984, y en 1985 éste llegó a ser un estándar de ANSI/IEEE. Actualmente Token Ring está cayendo en desuso frente a Ethernet. Actualmente Token Ring está cayendo en desuso frente a Ethernet.

104 Los últimos trabajos y revisiones sobre el estándar han dado lugar a la incorporación a ANSI/IEEE de la fibra óptica y la velocidad de 100 Mbps (FDDI) Los últimos trabajos y revisiones sobre el estándar han dado lugar a la incorporación a ANSI/IEEE de la fibra óptica y la velocidad de 100 Mbps (FDDI) IBM por su parte continua trabajando en solitario en su Token Ring, apostando por él como la base de su tecnología de redes locales. IBM por su parte continua trabajando en solitario en su Token Ring, apostando por él como la base de su tecnología de redes locales.

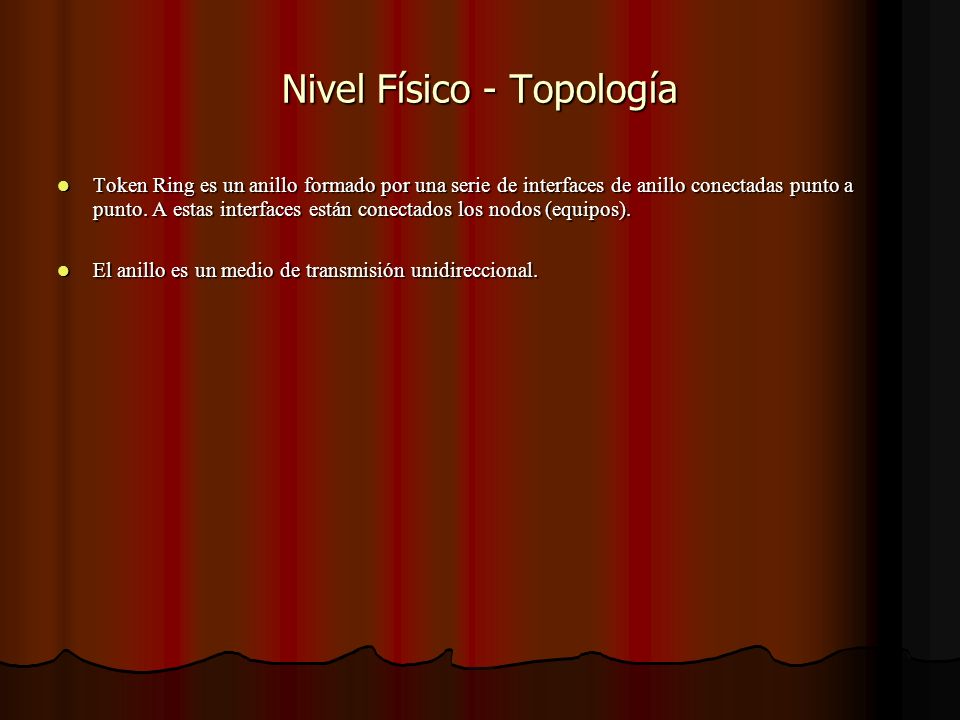

105 Nivel Físico - Topología Token Ring es un anillo formado por una serie de interfaces de anillo conectadas punto a punto. A estas interfaces están conectados los nodos (equipos). Token Ring es un anillo formado por una serie de interfaces de anillo conectadas punto a punto. A estas interfaces están conectados los nodos (equipos). El anillo es un medio de transmisión unidireccional. El anillo es un medio de transmisión unidireccional.

106

107 Las interfaces de anillo tienen dos modos de funcionamiento: Las interfaces de anillo tienen dos modos de funcionamiento: Modo RX (Escucha) Los datos que circulan por la red pasan un por un registro donde pueden ser leídos y modificados. Modo TX (Transmisión) Los datos que viajan por el anillo son desviados hacia el nodo. El nodo puede además transmitir.

108

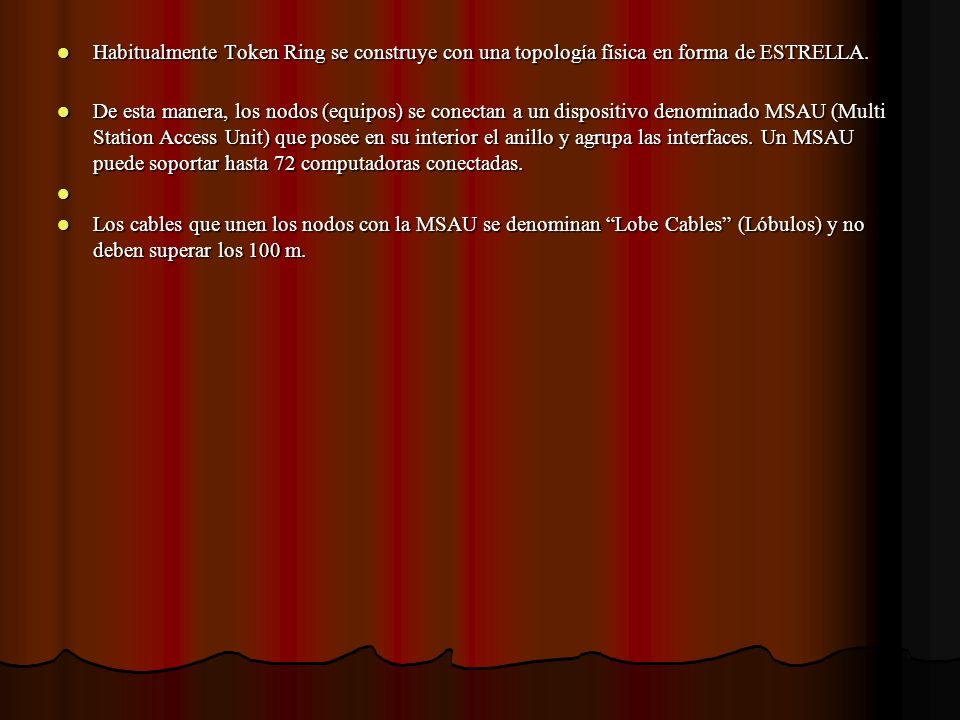

109 Habitualmente Token Ring se construye con una topología física en forma de ESTRELLA. Habitualmente Token Ring se construye con una topología física en forma de ESTRELLA. De esta manera, los nodos (equipos) se conectan a un dispositivo denominado MSAU (Multi Station Access Unit) que posee en su interior el anillo y agrupa las interfaces. Un MSAU puede soportar hasta 72 computadoras conectadas. De esta manera, los nodos (equipos) se conectan a un dispositivo denominado MSAU (Multi Station Access Unit) que posee en su interior el anillo y agrupa las interfaces. Un MSAU puede soportar hasta 72 computadoras conectadas. Los cables que unen los nodos con la MSAU se denominan Lobe Cables (Lóbulos) y no deben superar los 100 m. Los cables que unen los nodos con la MSAU se denominan Lobe Cables (Lóbulos) y no deben superar los 100 m.

110

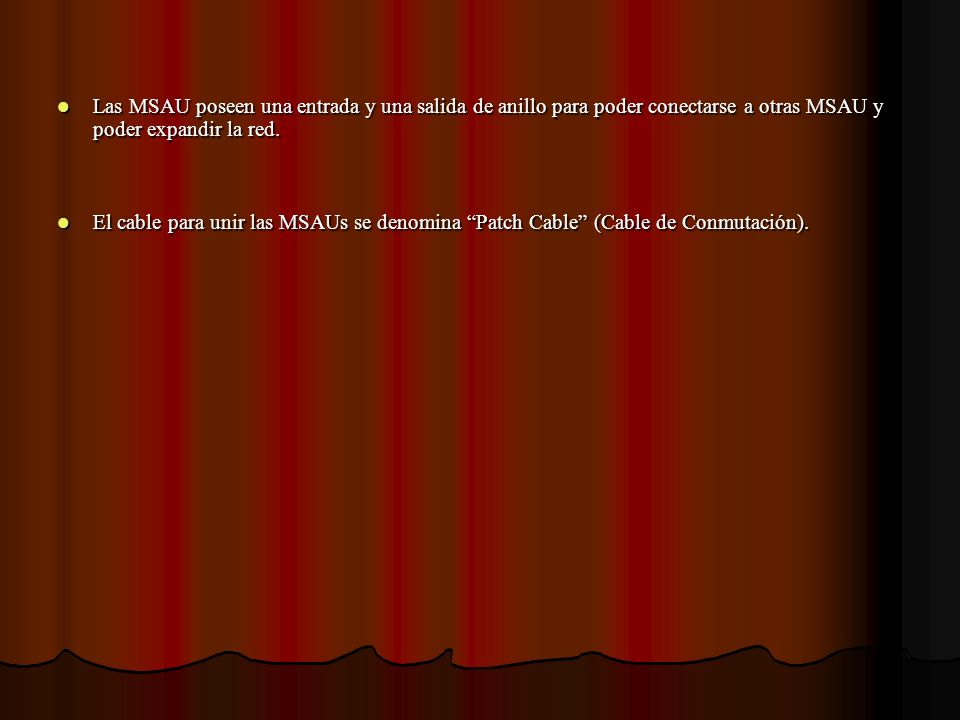

111 Las MSAU poseen una entrada y una salida de anillo para poder conectarse a otras MSAU y poder expandir la red. Las MSAU poseen una entrada y una salida de anillo para poder conectarse a otras MSAU y poder expandir la red. El cable para unir las MSAUs se denomina Patch Cable (Cable de Conmutación). El cable para unir las MSAUs se denomina Patch Cable (Cable de Conmutación).

112

113 Por último a nivel físico, hay que destacar que Token Ring utiliza codificación Manchester Diferencial: Por último a nivel físico, hay que destacar que Token Ring utiliza codificación Manchester Diferencial: -Transición a mitad del bit. -Codificación diferencial: 0 : Presencia de transición al principio. 1 : Ausencia de transición al principio

114

115 Funcionamiento Token Ring es un anillo con control de acceso al medio mediante testigo (Token). Token Ring es un anillo con control de acceso al medio mediante testigo (Token). Token: El Token es una trama que circula por el anillo en su único sentido de circulación.

116 1. Cuando una estación desea transmitir y el Token pasa por ella, lo toma. 2. El Token sólo puede permanecer en su poder un tiempo determinado (10 ms). 3. Para transmitir modifica el Token de manera que lo convierte en una secuencia de inicio de trama, a la que se añade la información a transmitir. Esta trama, llamada de Datos/Comandos se libera al anillo.

117 1. En ese momento no hay Token en el anillo, por lo que ninguna otra estación puede iniciar una transmisión. No existen colisiones. 2. La trama viaja por el anillo hasta el equipo destino, el cual copia los datos de la trama y la marca como recibida. La trama continúa viajando hasta que regresa a la estación destino.

118 1. La estación origen comprueba que los datos hayan sido recibidos, y retira la trama del anillo. 2. Por último, devuelve el Token.

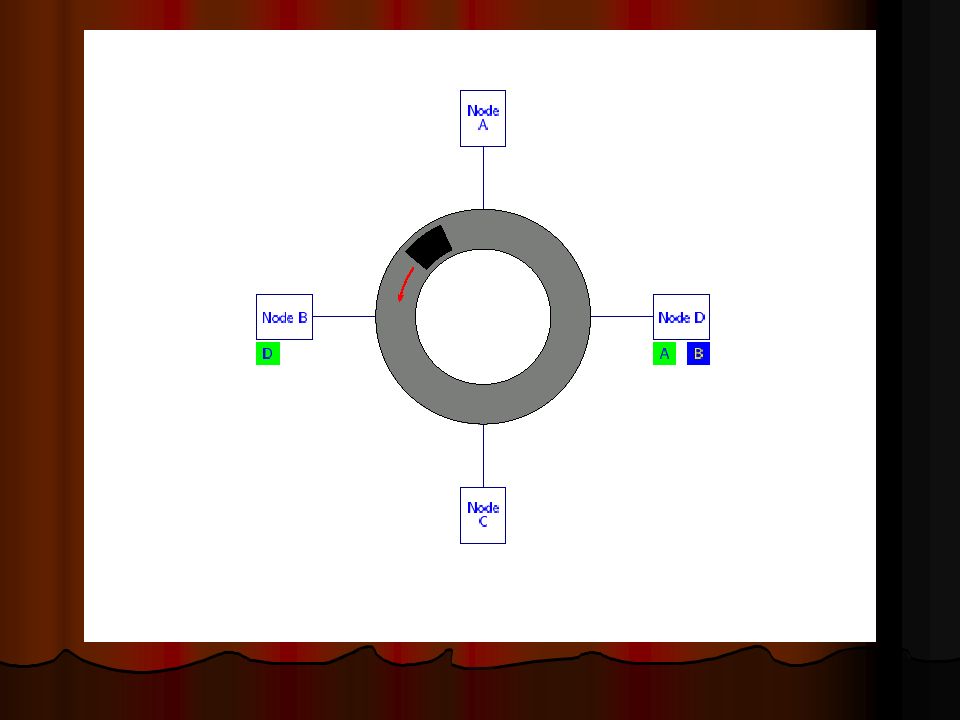

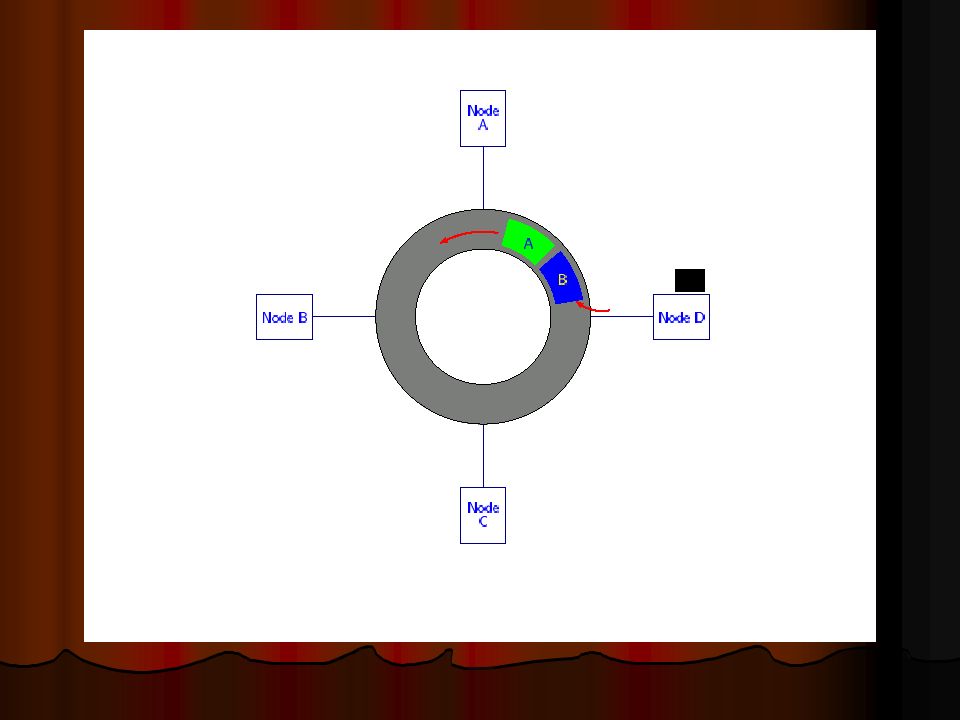

119 Vamos a ver ahora un ejemplo gráfico de funcionamiento de una red Token Ring. Vamos a ver ahora un ejemplo gráfico de funcionamiento de una red Token Ring.

120

121

122

123

124

125

126

127

128

129

130

131

132

133 Tramas En Token Ring hay dos tipos de tramas: En Token Ring hay dos tipos de tramas:-Token-Datos/Comandos

134 Trama Token

135 SD: Delimitador de inicio de trama. Contiene el patrón V V 0 V V donde V son violaciones de la codificación Manchester Diferencial. La violación consiste en mantener el mismo valor de tensión durante todo el tiempo de bit. AC: Control de acceso. El formato del byte es P P P T M R R R donde: - P P P: Campo de Prioridad. - T: Un bit que indica si es una trama de datos o de Token.

136 - M: Un bit que el Monitor de red pone a 1 si la trama ha dado más de una vuelta al anillo. - R R R: Campo de Reserva. ED: Delimitador de final de trama. Patrón V V 1 V V

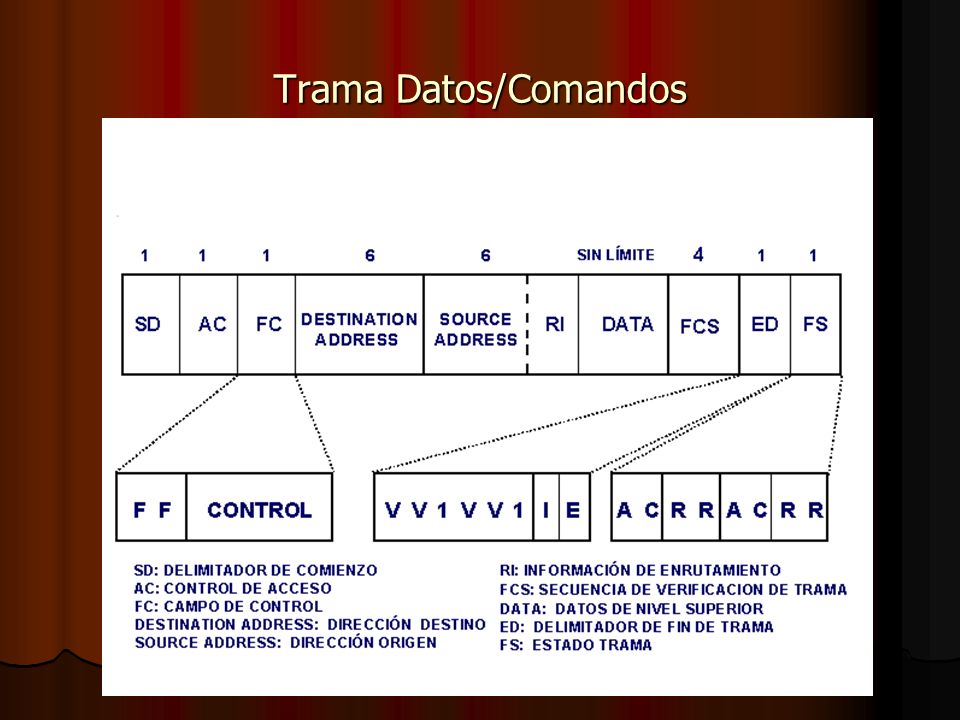

137 Trama Datos/Comandos

138 SD y AC: Como en la trama de Token. FC: Control de trama. Los dos primeros bits indican el tipo de trama: : Trama MAC para el control del testigo. Los cuatro últimos bits forman el campo de control fisico. Los bits 3 y 4 no se utilizan : Trama de datos LLC. Los tres últimos bits indican la prioridad LLC y los bits 3, 4 y 5 se dejan a cero. - 1 X : Trama no definida.

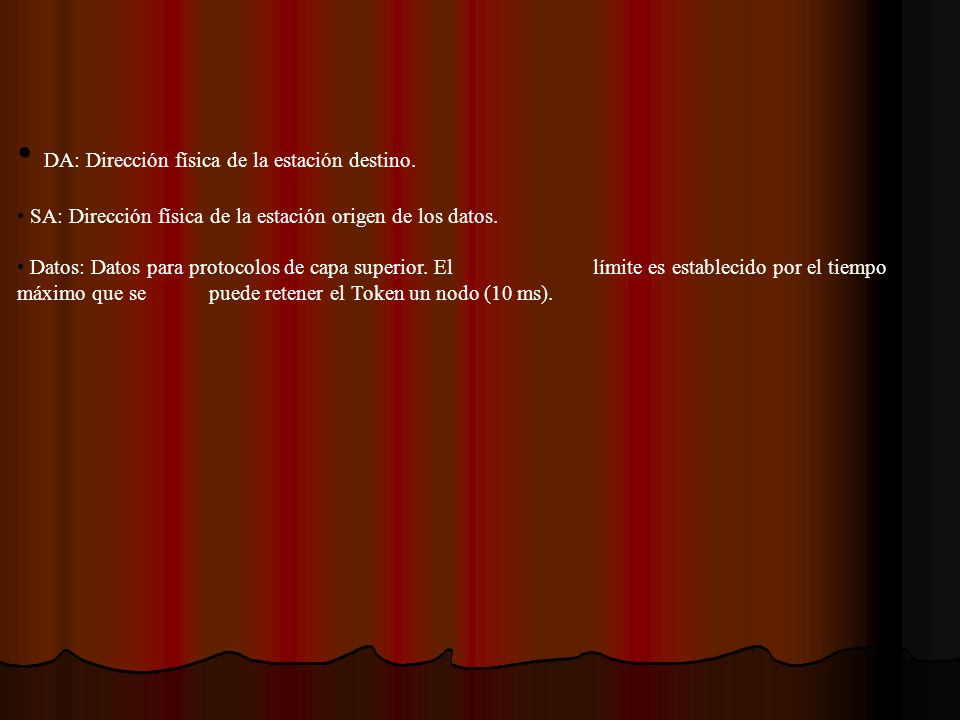

139 DA: Dirección física de la estación destino. SA: Dirección física de la estación origen de los datos. Datos: Datos para protocolos de capa superior. El límite es establecido por el tiempo máximo que se puede retener el Token un nodo (10 ms).

140 FCS: Secuencia de Comprobación de trama. Es un código de redundancia cíclica de 32 bits. No se incluyen en el cálculo los campos SD, AC, ED ni FS. Si la trama resulta haber sido dañada, se descarta. ED: Delimitador de final de trama, con V V 1 V V 1 I E donde: - V : violaciones del código Manchester diferencial.

141 - I: Bit de trama intermedia. Mientras una estación tiene el Token y está transmitiendo, pone este bit a 1. En la útima trama que envia antes de liberar el Token, pone este bit a cero. - E: Bit de detección de errores. Si una estación detecta errores en una trama, pone este bit a 1.

142 FS: Estado de la trama con el formato A C R R A C R R donde: - A: Bit de de reconocimiento de dirección. Indica al nodo origen si la dirección ha sido reconocida por algún nodo (1) o no (0). - C: Bit de trama copiada. Indica al transmisor si la trama enviada ha sido aceptada por el nodo destino (1) o bien a sido rechazada (0). - R: Bits reservados.

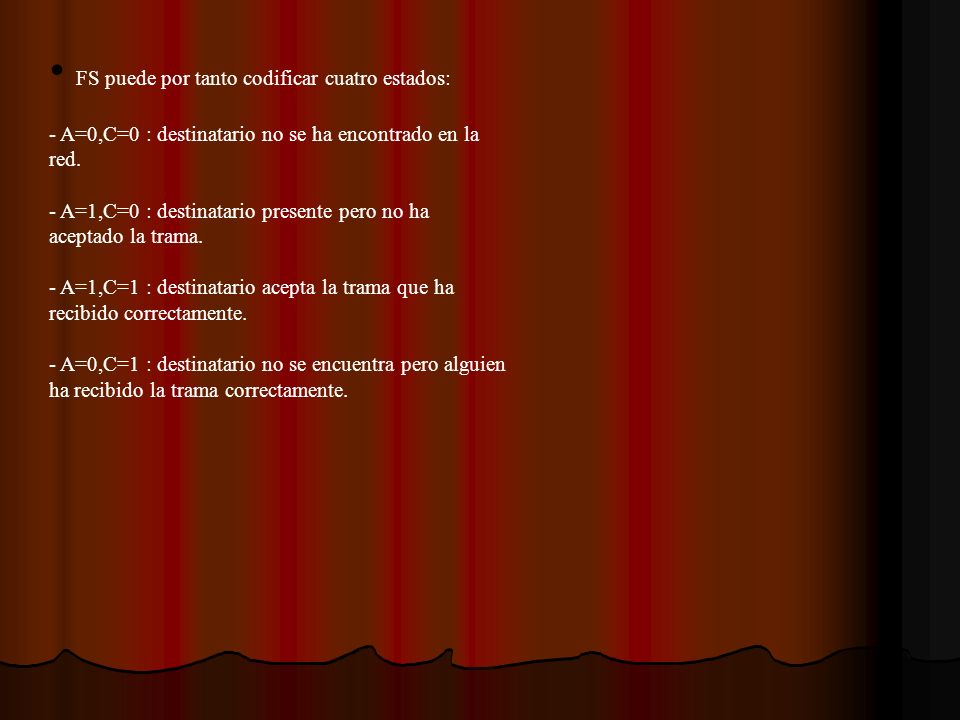

143 FS puede por tanto codificar cuatro estados: - A=0,C=0 : destinatario no se ha encontrado en la red. - A=1,C=0 : destinatario presente pero no ha aceptado la trama. - A=1,C=1 : destinatario acepta la trama que ha recibido correctamente. - A=0,C=1 : destinatario no se encuentra pero alguien ha recibido la trama correctamente.

144 Mantenimiento del Anillo Para asegurar el funcionamiento correcto de la red hay que llevar a cabo unas ciertas tareas. Para asegurar el funcionamiento correcto de la red hay que llevar a cabo unas ciertas tareas. El encargado de supervisarlas es el Monitor de Red. En todas las redes Token Ring hay uno. El encargado de supervisarlas es el Monitor de Red. En todas las redes Token Ring hay uno.

145 Tareas y Mecanismos de mantenimiento: Monitor activo Monitor en espera Conexión al anillo Notificación de Vecindad Balizamiento (Beaconing)

146 Monitor Activo Un monitor activo realiza las siguientes tareas: - Añadir un retardo a la red : El retardo total en una red token ring tiene que ser el suficiente para que la trama recorra el anillo sin solaparse consigo misma. - Detectar la ausencia de Token. - Detección de errores: El monitor comprueba el CRC de todas las tramas. Si hay muchos errores, reinicia la red. - Eliminación de tramas huérfanas : El equipo origen se ha desconectado antes de que la trama regresara. Podría estar dando vueltas indefinidamente. - Notificar su presencia: Cada 7 segundos envía una trama AMP (active monitor present) al anillo.

147 Monitor en Espera: Todos los nodos de token ring puedes ser monitores de red en potencia. Inician la secuencia para convertirse en monitor cuando: - No detectan Token durante más de 2,6 seg. - No detectan trama AMP durante más de 15 seg. Envía una trama de petición de Token. Cuando llega a las demás máquinas comparan el SA con su dirección física: - Si SA < su dirección física, entonces cambian el SA por su dirección física. - Si SA > su dirección fisica, no hacen nada. El equipo que recibe tres tramas de petición de Token con SA igual a su dirección física se convierte en el nuevo monitor de anillo.

148 Conexión al anillo Cuando una estación se quiere conectar al anillo: - Intenta detectar el monitor de anillo : espera recibir una trama AMP, SMP o Purga (la red se está reinicializando). Si no lo detecta, comienza el proceso para convertirse en monitor. - Comprueba su dirección: envía un paquete de datos con destino su propia dirección. Si le llega con acuse de recibo es que alguien ya tiene la dirección e interrumpe el proceso. - Participa en la notificación de vecinos: es imprescindible para aislar errores eléctricos, como veremos en el balizamiento. - Opcionalmente, solicita ciertos parámetros de configuración extra. Si no obtiene respuesta, utiliza los valores por defecto.

149 Notificación de Vecindad El proceso comienza cuando en monitor envia una trama AMP (active monitor present). El siguiente vecino en el anillo la recibe y apunta la dirección del monitor, y modifica la trama de manera que los demás que la reciban la ignoren. El que ha modificado la trama, envía una trama SMP (Standby monitor present), y la recibe el siguiente, apunta la dirección (SA), y la modifica para que los demás ignoren la trama. Y se repite, hasta que el monitor recibe una SMP de su vecino anterior en el anillo. Apunta la dirección y finaliza el proceso.

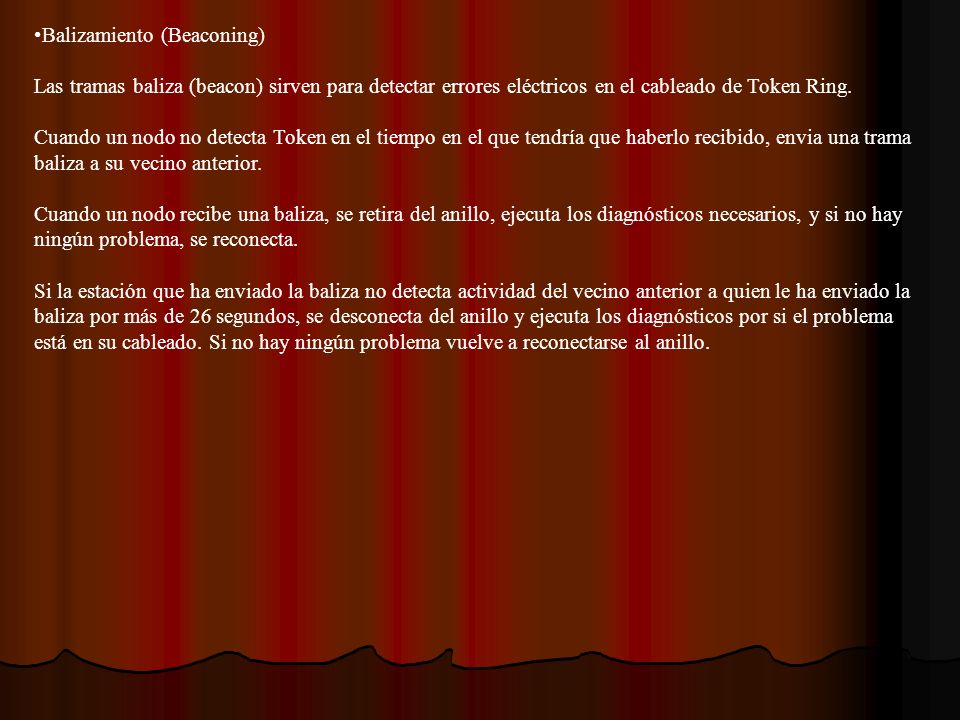

150 Balizamiento (Beaconing) Las tramas baliza (beacon) sirven para detectar errores eléctricos en el cableado de Token Ring. Cuando un nodo no detecta Token en el tiempo en el que tendría que haberlo recibido, envia una trama baliza a su vecino anterior. Cuando un nodo recibe una baliza, se retira del anillo, ejecuta los diagnósticos necesarios, y si no hay ningún problema, se reconecta. Si la estación que ha enviado la baliza no detecta actividad del vecino anterior a quien le ha enviado la baliza por más de 26 segundos, se desconecta del anillo y ejecuta los diagnósticos por si el problema está en su cableado. Si no hay ningún problema vuelve a reconectarse al anillo.

151 Las transmisiones de datos en el anillo se paralizan cuando hay tramas baliza en circulación. Si el problema no se resuelve de esta manera, se precisa intervención externa sobre el cableado.

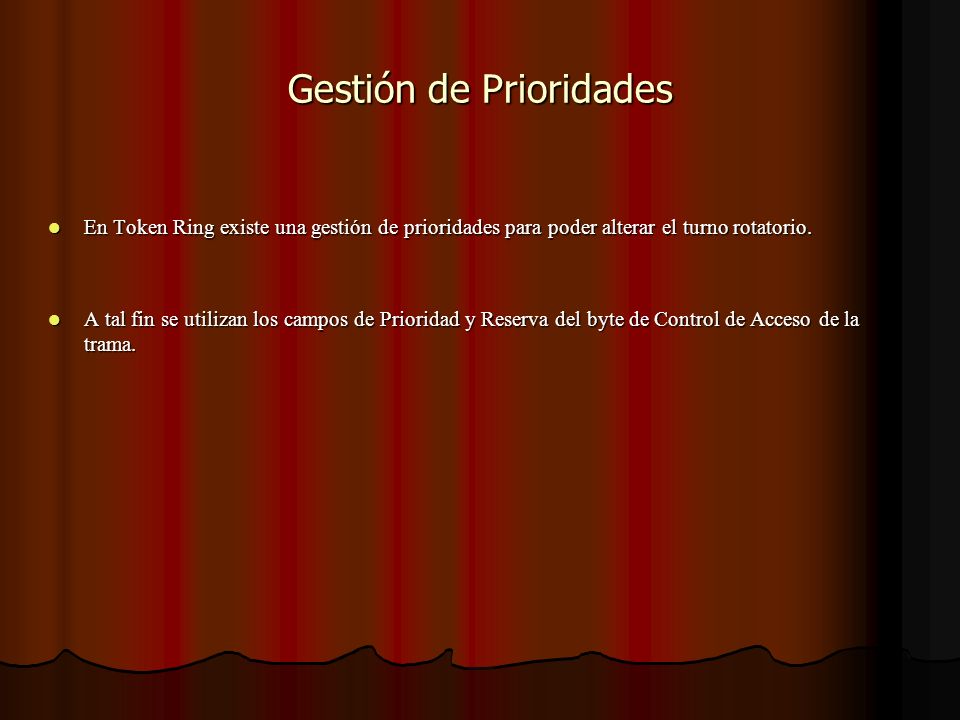

152 Gestión de Prioridades En Token Ring existe una gestión de prioridades para poder alterar el turno rotatorio. En Token Ring existe una gestión de prioridades para poder alterar el turno rotatorio. A tal fin se utilizan los campos de Prioridad y Reserva del byte de Control de Acceso de la trama. A tal fin se utilizan los campos de Prioridad y Reserva del byte de Control de Acceso de la trama.

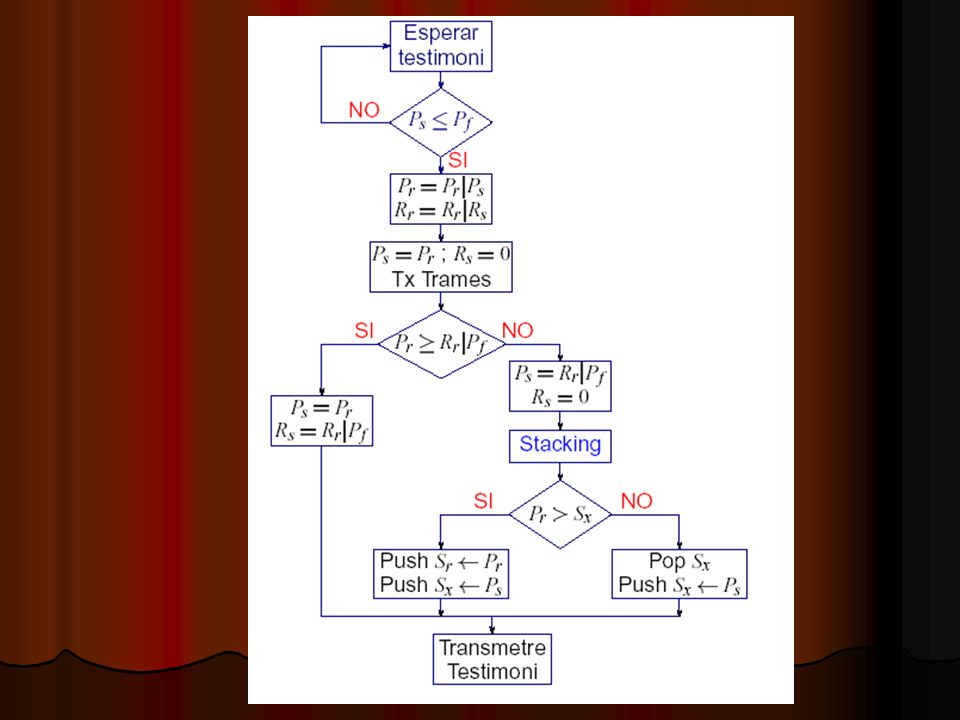

153 Para ello cada estación dispone de las siguientes variables: Pf : Prioridad del equipo para transmitir. Ps : Prioridad de servicio (tomar el Token) Pr : Valor de Ps del último Token recibido. Rs : Valor de reserva del Token actual. Rr : Reserva más elevada recibida en la última rotación del Token. Y la prioridad se establece según los siguientes esquemas:

154

155

156 FDDI (Fiber Distributed Data Interface) FDDI es una variante de Token Ring que permite la transmisión de tramas a alta velocidad. Las variaciones se han efectuado para poder admitir velocidades de 100 Mbps - Trama MAC

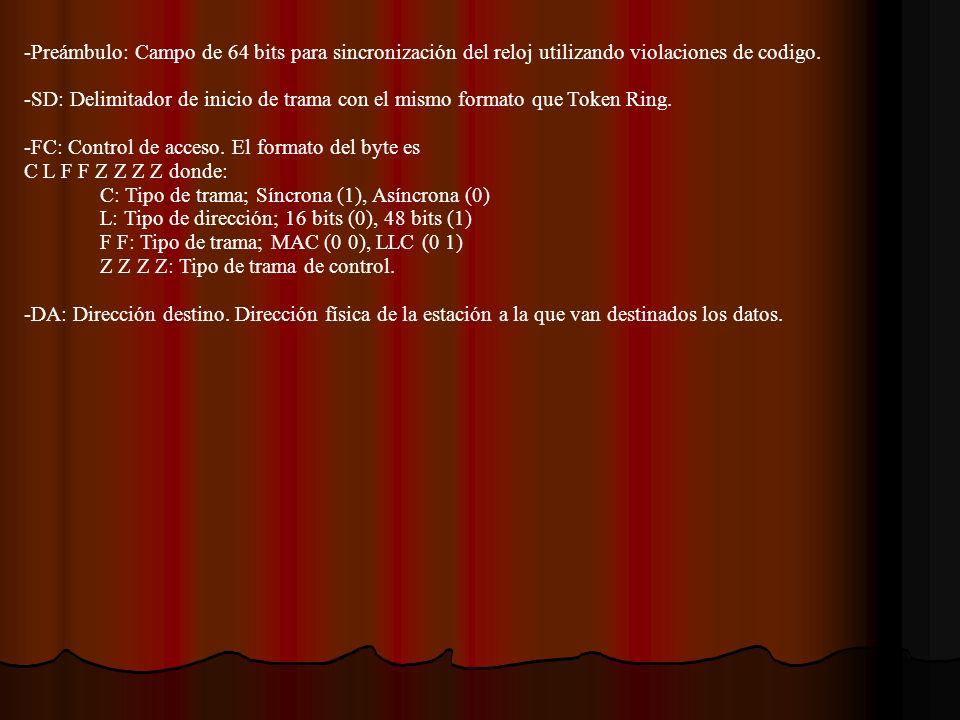

157 -Preámbulo: Campo de 64 bits para sincronización del reloj utilizando violaciones de codigo. -SD: Delimitador de inicio de trama con el mismo formato que Token Ring. -FC: Control de acceso. El formato del byte es C L F F Z Z Z Z donde: C: Tipo de trama; Síncrona (1), Asíncrona (0) L: Tipo de dirección; 16 bits (0), 48 bits (1) F F: Tipo de trama; MAC (0 0), LLC (0 1) Z Z Z Z: Tipo de trama de control. -DA: Dirección destino. Dirección física de la estación a la que van destinados los datos.

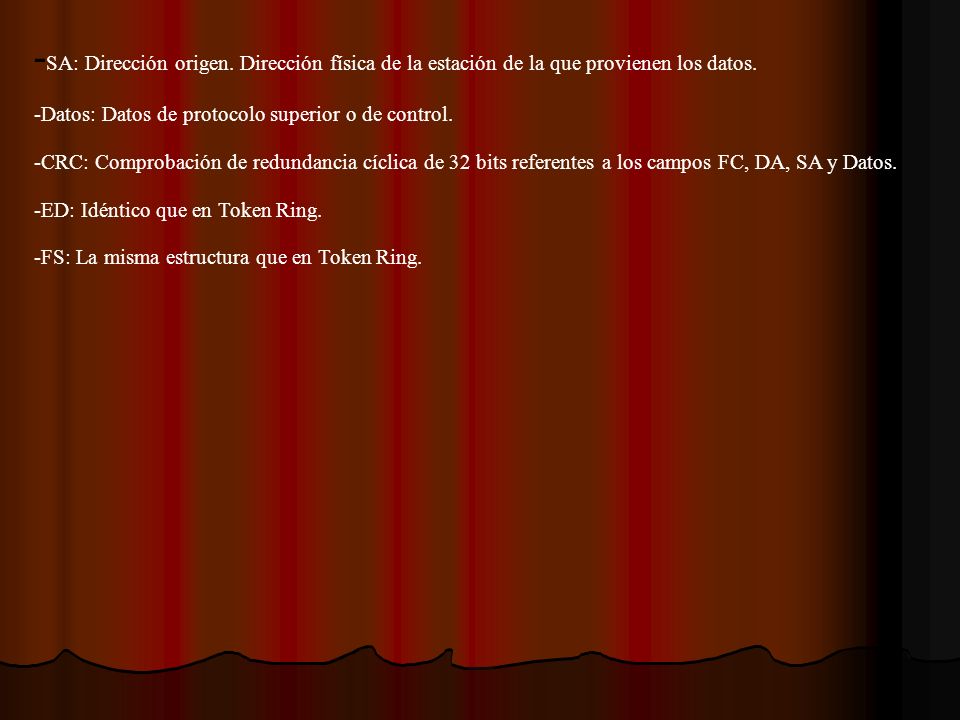

158 - SA: Dirección origen. Dirección física de la estación de la que provienen los datos. -Datos: Datos de protocolo superior o de control. -CRC: Comprobación de redundancia cíclica de 32 bits referentes a los campos FC, DA, SA y Datos. -ED: Idéntico que en Token Ring. -FS: La misma estructura que en Token Ring.

159 - Trama de Token - FC: Contiene los valores o para indicar que es trata de un Token. -Preámbulo, SD, ED son idénticos a los de la trama de MAC.

160 - Protocolo MAC FDDI introduce dos variantes respecto a Token Ring: Por problemas de velocidad, una estación no modifica el Token para convertirlo en la cabecera de datos. Captura el Token y genera uno nuevo que envia a la red. Una estación libera rapidamente el Token una vez ha finalizado las tramas a transmitir.

161 - Cableado para FDDI En el cableado FDDI no hay únicamente un solo anillo como en Token Ring si no que aparecen dos anillos donde los datos circulan en sentido opuesto.

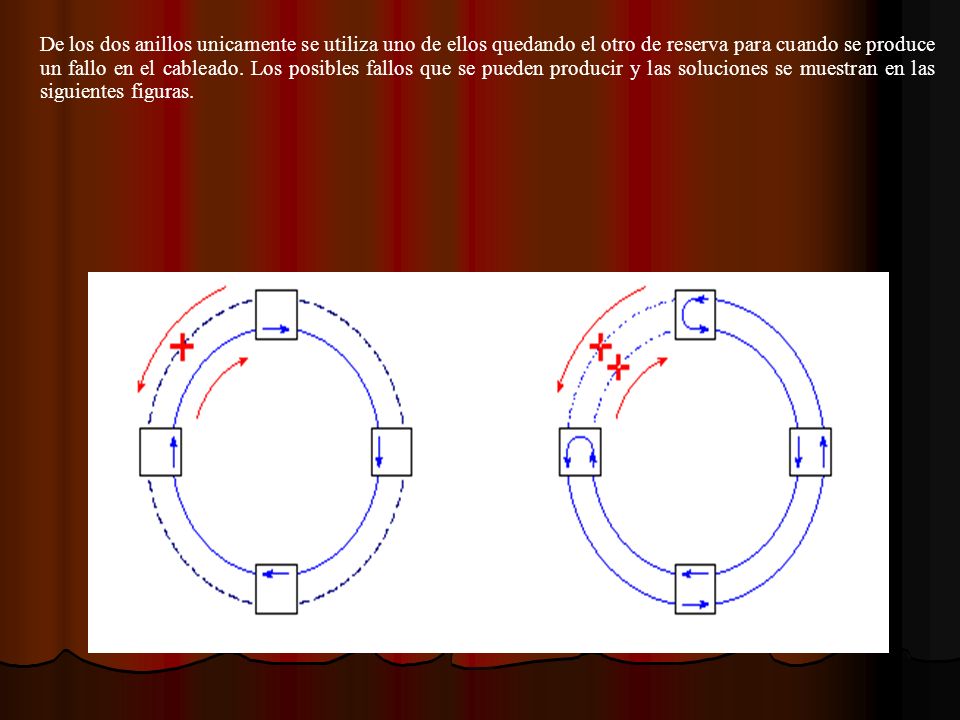

162 De los dos anillos unicamente se utiliza uno de ellos quedando el otro de reserva para cuando se produce un fallo en el cableado. Los posibles fallos que se pueden producir y las soluciones se muestran en las siguientes figuras.

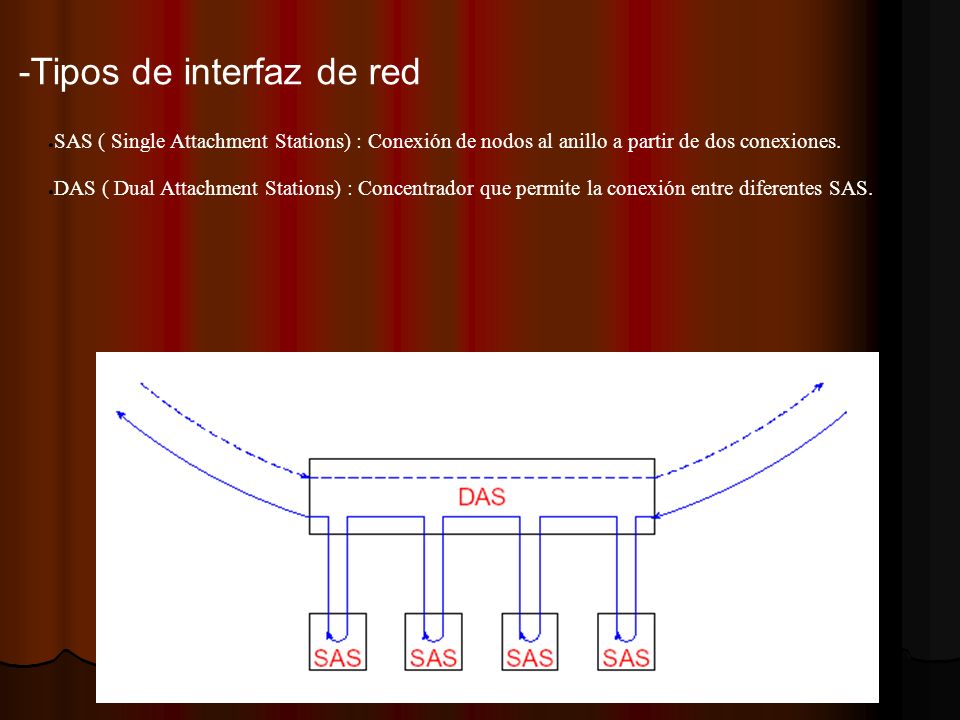

163 -Tipos de interfaz de red SAS ( Single Attachment Stations) : Conexión de nodos al anillo a partir de dos conexiones. DAS ( Dual Attachment Stations) : Concentrador que permite la conexión entre diferentes SAS.

164 Especificaciones para FDDI:

165

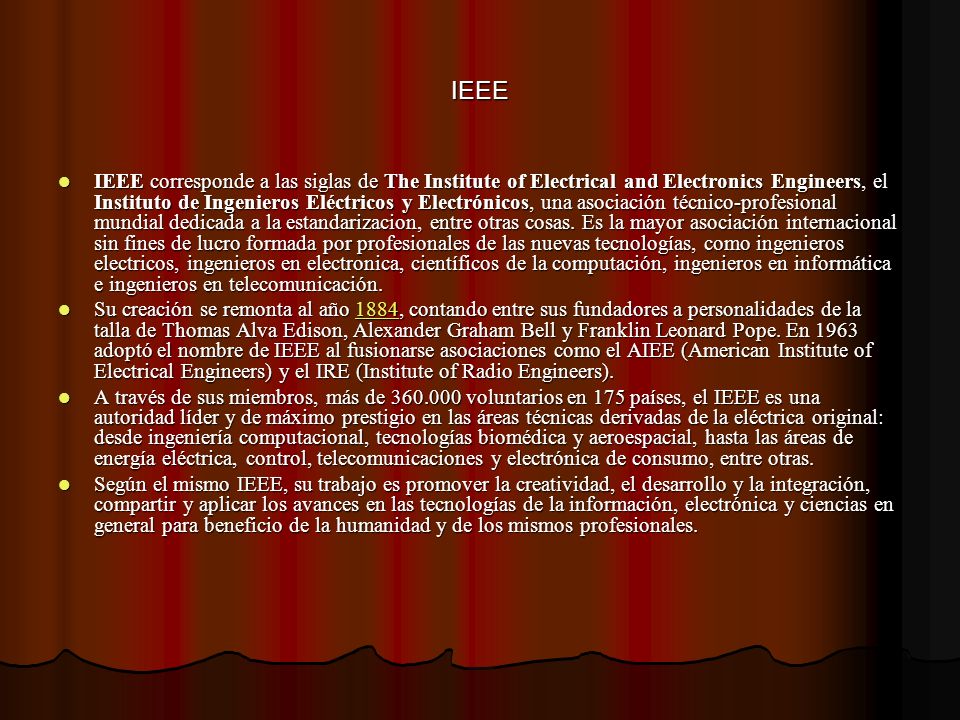

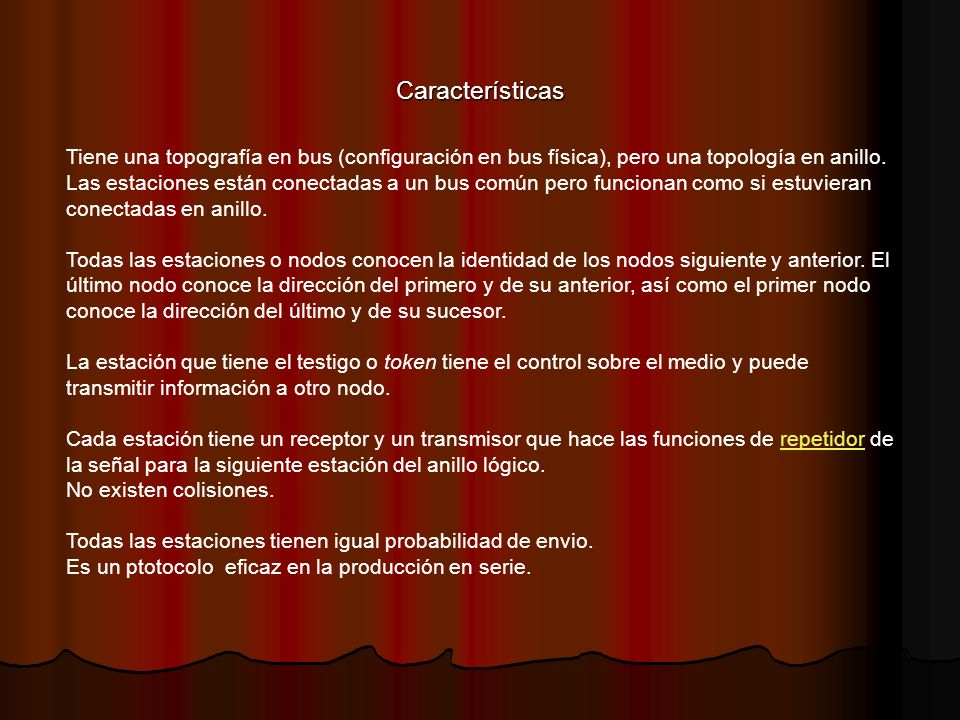

166 IEEE IEEE corresponde a las siglas de The Institute of Electrical and Electronics Engineers, el Instituto de Ingenieros Eléctricos y Electrónicos, una asociación técnico-profesional mundial dedicada a la estandarizacion, entre otras cosas. Es la mayor asociación internacional sin fines de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricos, ingenieros en electronica, científicos de la computación, ingenieros en informática e ingenieros en telecomunicación. IEEE corresponde a las siglas de The Institute of Electrical and Electronics Engineers, el Instituto de Ingenieros Eléctricos y Electrónicos, una asociación técnico-profesional mundial dedicada a la estandarizacion, entre otras cosas. Es la mayor asociación internacional sin fines de lucro formada por profesionales de las nuevas tecnologías, como ingenieros electricos, ingenieros en electronica, científicos de la computación, ingenieros en informática e ingenieros en telecomunicación. Su creación se remonta al año 1884, contando entre sus fundadores a personalidades de la talla de Thomas Alva Edison, Alexander Graham Bell y Franklin Leonard Pope. En 1963 adoptó el nombre de IEEE al fusionarse asociaciones como el AIEE (American Institute of Electrical Engineers) y el IRE (Institute of Radio Engineers). Su creación se remonta al año 1884, contando entre sus fundadores a personalidades de la talla de Thomas Alva Edison, Alexander Graham Bell y Franklin Leonard Pope. En 1963 adoptó el nombre de IEEE al fusionarse asociaciones como el AIEE (American Institute of Electrical Engineers) y el IRE (Institute of Radio Engineers).1884 A través de sus miembros, más de voluntarios en 175 países, el IEEE es una autoridad líder y de máximo prestigio en las áreas técnicas derivadas de la eléctrica original: desde ingeniería computacional, tecnologías biomédica y aeroespacial, hasta las áreas de energía eléctrica, control, telecomunicaciones y electrónica de consumo, entre otras. A través de sus miembros, más de voluntarios en 175 países, el IEEE es una autoridad líder y de máximo prestigio en las áreas técnicas derivadas de la eléctrica original: desde ingeniería computacional, tecnologías biomédica y aeroespacial, hasta las áreas de energía eléctrica, control, telecomunicaciones y electrónica de consumo, entre otras. Según el mismo IEEE, su trabajo es promover la creatividad, el desarrollo y la integración, compartir y aplicar los avances en las tecnologías de la información, electrónica y ciencias en general para beneficio de la humanidad y de los mismos profesionales. Según el mismo IEEE, su trabajo es promover la creatividad, el desarrollo y la integración, compartir y aplicar los avances en las tecnologías de la información, electrónica y ciencias en general para beneficio de la humanidad y de los mismos profesionales.

167 IEEE Es la más alta de las dos subcapas de enlace de datos definidas por el IEEE y la responsable del control de enlace lógico. La subcapa LLC maneja el control de errores, control del flujo, entramado y direccionamiento de la subcapa MAC. El protocolo LLC más generalizado es IEEE 802.2, que incluye variantes no orientado a conexión y orientadas a conexión. MAC Control de Enlaces Lógicos. Define el protocolo de control de enlaces lógicos (LLC) del IEEE, el cual asegura que los datos sean transmitidos de forma confiable por medio del enlace de comunicación. La capa de Datos-Enlace en el protocolo OSI esta subdividida en las subcapas de Control de Acceso a Medios (MAC) y de Control de Enlaces Lógicos (LLC). En Puentes, estas dos capas sirven como un mecanismo de switcheo modular, como se muestra en la figura I-5. El protocolo LLC es derivado del protocolo de Alto nivel para Control de Datos-Enlaces (HDLC) y es similar en su operación. Nótese que el LLC provee las direcciones de Puntos de Acceso a Servicios (SAPs), mientras que la subcapa MAC provee la dirección física de red de un dispositivo. Las SAPs son específicamente las direcciones de una o más procesos de aplicaciones ejecutándose en una computadora o dispositivo de red.

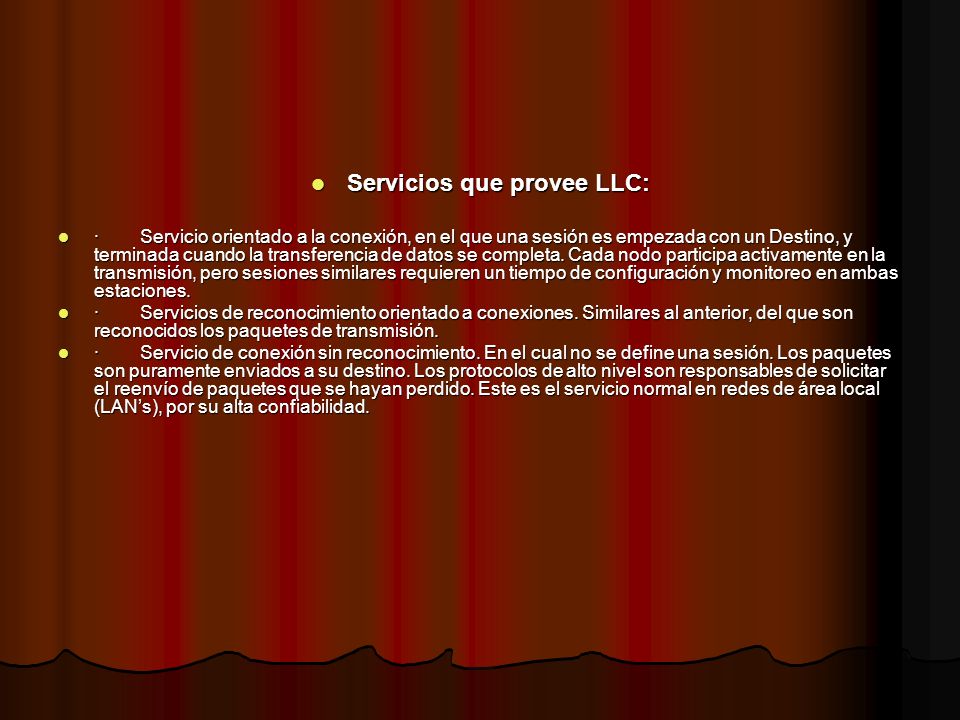

168 Servicios que provee LLC: Servicios que provee LLC: · Servicio orientado a la conexión, en el que una sesión es empezada con un Destino, y terminada cuando la transferencia de datos se completa. Cada nodo participa activamente en la transmisión, pero sesiones similares requieren un tiempo de configuración y monitoreo en ambas estaciones. · Servicio orientado a la conexión, en el que una sesión es empezada con un Destino, y terminada cuando la transferencia de datos se completa. Cada nodo participa activamente en la transmisión, pero sesiones similares requieren un tiempo de configuración y monitoreo en ambas estaciones. · Servicios de reconocimiento orientado a conexiones. Similares al anterior, del que son reconocidos los paquetes de transmisión. · Servicios de reconocimiento orientado a conexiones. Similares al anterior, del que son reconocidos los paquetes de transmisión. · Servicio de conexión sin reconocimiento. En el cual no se define una sesión. Los paquetes son puramente enviados a su destino. Los protocolos de alto nivel son responsables de solicitar el reenvío de paquetes que se hayan perdido. Este es el servicio normal en redes de área local (LANs), por su alta confiabilidad. · Servicio de conexión sin reconocimiento. En el cual no se define una sesión. Los paquetes son puramente enviados a su destino. Los protocolos de alto nivel son responsables de solicitar el reenvío de paquetes que se hayan perdido. Este es el servicio normal en redes de área local (LANs), por su alta confiabilidad.

169 En la subcapa LLC se contemplan dos aspectos bien diferenciados: En la subcapa LLC se contemplan dos aspectos bien diferenciados: Los protocolos Los protocolos Los protocolos LLC: Para la comunicación entre entidades de la propia subcapa LLC, definen los procedimientos para el intercambio de tramas de información y de control entre cualquier par de puntos de acceso al servicio del nivel de enlace LSAP. Los protocolos LLC: Para la comunicación entre entidades de la propia subcapa LLC, definen los procedimientos para el intercambio de tramas de información y de control entre cualquier par de puntos de acceso al servicio del nivel de enlace LSAP. Las interfaces Las interfaces Las interfaces: con la subcapa inferior MAC y con la capa superior (de Red). Las interfaces: con la subcapa inferior MAC y con la capa superior (de Red).MACde RedMACde Red Interfaz LLC – MAC: Especifica los servicios que la subcapa de LLC requiere de la subcapa MAC, independientemente de la topología de la subred y del tipo de acceso al medio. Interfaz LLC – MAC: Especifica los servicios que la subcapa de LLC requiere de la subcapa MAC, independientemente de la topología de la subred y del tipo de acceso al medio.MAC Interfaz LLC – Capa de Red Modelo OSI: Especifica los servicios que la Capa de Red Modelo OSI obtiene de la Capa de Enlace Modelo OSI, independientemente de su configuración. Interfaz LLC – Capa de Red Modelo OSI: Especifica los servicios que la Capa de Red Modelo OSI obtiene de la Capa de Enlace Modelo OSI, independientemente de su configuración. SUB CAPA MAC Los protocolos usados para determinar quien sigue en un canal multiacceso pertenecen a una subcapa de la capa de enlace de datos llamado subcapa de MAC. La subcapa MAC tiene especial importancia en las LAN, casi todas las cuales usan un canal multiacceso como base de su comunicación. Los protocolos usados para determinar quien sigue en un canal multiacceso pertenecen a una subcapa de la capa de enlace de datos llamado subcapa de MAC. La subcapa MAC tiene especial importancia en las LAN, casi todas las cuales usan un canal multiacceso como base de su comunicación.

170 Estandares IEEE Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la dirección del nodo, pero este orden puede no relacionar la posición física del nodo como se hace en una red token ring. El estándar no es ampliamente implementado en ambientes LAN Redes Token Bus. El estándar token bus define esquemas de red de anchos de banda grandes, usados en la industria de manufactura. Se deriva del Protocolo de Automatización de Manufactura (MAP). La red implementa el método token-passing para una transmisión bus. Un token es pasado de una estación a la siguiente en la red y la estación puede transmitir manteniendo el token. Los tokens son pasados en orden lógico basado en la dirección del nodo, pero este orden puede no relacionar la posición física del nodo como se hace en una red token ring. El estándar no es ampliamente implementado en ambientes LAN Es un protocolo de acceso al medio en el cual los nodos están conectados a un bus o canal para comunicarse con el resto. En todo momento hay un testigo (token) que los nodos de la red se lo van pasando, y únicamente el nodo que tiene el testigo tiene permiso para transmitir. El bus principal consiste en un cable coaxial. Es un protocolo de acceso al medio en el cual los nodos están conectados a un bus o canal para comunicarse con el resto. En todo momento hay un testigo (token) que los nodos de la red se lo van pasando, y únicamente el nodo que tiene el testigo tiene permiso para transmitir. El bus principal consiste en un cable coaxial.bus

171 Características Tiene una topografía en bus (configuración en bus física), pero una topología en anillo. Las estaciones están conectadas a un bus común pero funcionan como si estuvieran conectadas en anillo. Todas las estaciones o nodos conocen la identidad de los nodos siguiente y anterior. El último nodo conoce la dirección del primero y de su anterior, así como el primer nodo conoce la dirección del último y de su sucesor. La estación que tiene el testigo o token tiene el control sobre el medio y puede transmitir información a otro nodo. Cada estación tiene un receptor y un transmisor que hace las funciones de repetidor de la señal para la siguiente estación del anillo lógico.repetidor No existen colisiones. Todas las estaciones tienen igual probabilidad de envio. Es un ptotocolo eficaz en la producción en serie.

172 Funcionamiento El testigo pasa de un nodo al siguiente siguiendo el orden del anillo lógico. Los nodos fuera del anillo no reciben testigo. El testigo pasa de un nodo al siguiente siguiendo el orden del anillo lógico. Los nodos fuera del anillo no reciben testigo. Siempre hay un testigo (token) el cual las estaciones de la red se van pasando en el orden en el que están conectadas. Solamente un único nodo puede transmitir en un momento dado y éste nodo es el que tiene el testigo. Siempre hay un testigo (token) el cual las estaciones de la red se van pasando en el orden en el que están conectadas. Solamente un único nodo puede transmitir en un momento dado y éste nodo es el que tiene el testigo.red El testigo es usado durante un tiempo para transmitir, pasando después el testigo a su vecino lógico para mantener el anillo. El testigo es usado durante un tiempo para transmitir, pasando después el testigo a su vecino lógico para mantener el anillo. Si el nodo no tuviera que enviar ningún dato, el testigo es inmediatamente pasado a su nodo sucesor. Si el nodo no tuviera que enviar ningún dato, el testigo es inmediatamente pasado a su nodo sucesor. La idea de anillo lógico se usa para que cualquier ruptura del anillo desactive la red completa. La idea de anillo lógico se usa para que cualquier ruptura del anillo desactive la red completa. Es necesario que un protocolo notifique las desconexiones o adhesiones de nodos al anillo lógico. Es necesario que un protocolo notifique las desconexiones o adhesiones de nodos al anillo lógico. El testigo pasa de un nodo al siguiente El testigo pasa de un nodo al siguiente siguiendo el orden del anillo lógico. Los nodos fuera del anillo no reciben testigo.

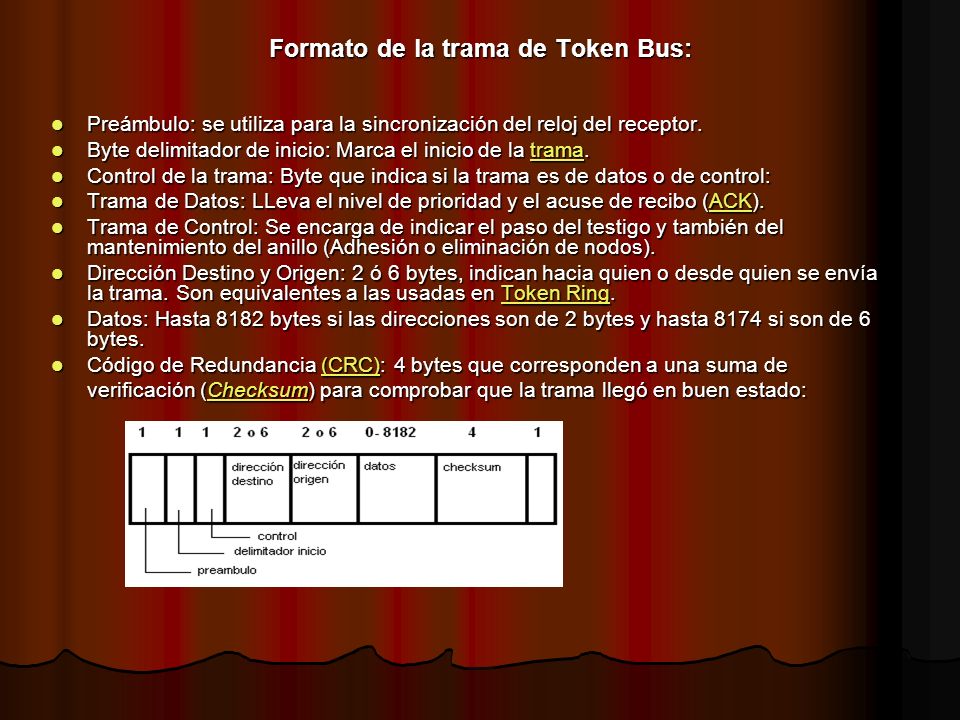

173 Formato de la trama de Token Bus: Preámbulo: se utiliza para la sincronización del reloj del receptor. Preámbulo: se utiliza para la sincronización del reloj del receptor. Byte delimitador de inicio: Marca el inicio de la trama. Byte delimitador de inicio: Marca el inicio de la trama.trama Control de la trama: Byte que indica si la trama es de datos o de control: Control de la trama: Byte que indica si la trama es de datos o de control: Trama de Datos: LLeva el nivel de prioridad y el acuse de recibo (ACK). Trama de Datos: LLeva el nivel de prioridad y el acuse de recibo (ACK).ACK Trama de Control: Se encarga de indicar el paso del testigo y también del mantenimiento del anillo (Adhesión o eliminación de nodos). Trama de Control: Se encarga de indicar el paso del testigo y también del mantenimiento del anillo (Adhesión o eliminación de nodos). Dirección Destino y Origen: 2 ó 6 bytes, indican hacia quien o desde quien se envía la trama. Son equivalentes a las usadas en Token Ring. Dirección Destino y Origen: 2 ó 6 bytes, indican hacia quien o desde quien se envía la trama. Son equivalentes a las usadas en Token Ring.Token RingToken Ring Datos: Hasta 8182 bytes si las direcciones son de 2 bytes y hasta 8174 si son de 6 bytes. Datos: Hasta 8182 bytes si las direcciones son de 2 bytes y hasta 8174 si son de 6 bytes. Código de Redundancia (CRC): 4 bytes que corresponden a una suma de verificación (Checksum) para comprobar que la trama llegó en buen estado: Código de Redundancia (CRC): 4 bytes que corresponden a una suma de verificación (Checksum) para comprobar que la trama llegó en buen estado:(CRC)Checksum(CRC)Checksum

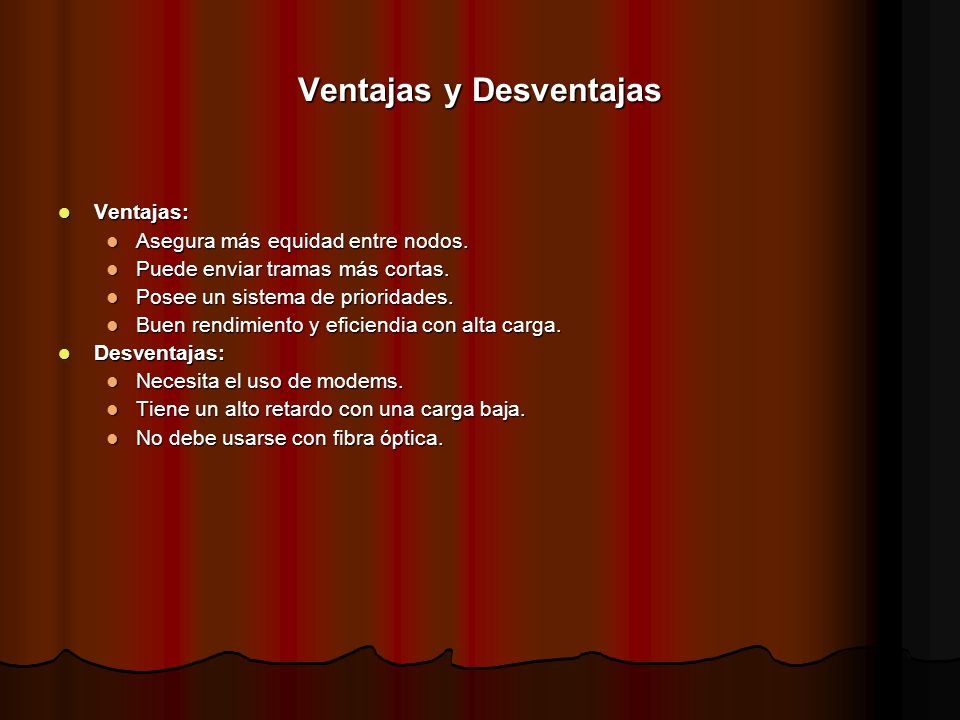

174 Ventajas y Desventajas Ventajas: Ventajas: Asegura más equidad entre nodos. Asegura más equidad entre nodos. Puede enviar tramas más cortas. Puede enviar tramas más cortas. Posee un sistema de prioridades. Posee un sistema de prioridades. Buen rendimiento y eficiendia con alta carga. Buen rendimiento y eficiendia con alta carga. Desventajas: Desventajas: Necesita el uso de modems. Necesita el uso de modems. Tiene un alto retardo con una carga baja. Tiene un alto retardo con una carga baja. No debe usarse con fibra óptica. No debe usarse con fibra óptica.

175 Estándar IEEE : 100VG-AnyLAN Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores. El cable especificado es un par trenzado de 4 alambres de cobre y el método de acceso por Prioridad de Demanda usa un hub central para controlar el acceso al cable. Hay prioridades disponibles para soportar envío en tiempo real de información multimedia. Prioridad de Demanda (100VG-ANYLAN). Este comité está definiendo el estándar Ethernet de 100 Mbits/seg. Con el método de acceso por Prioridad de Demanda propuesto por Hewlett Packard y otros vendedores. El cable especificado es un par trenzado de 4 alambres de cobre y el método de acceso por Prioridad de Demanda usa un hub central para controlar el acceso al cable. Hay prioridades disponibles para soportar envío en tiempo real de información multimedia. 100VG-Any LAN es una nueva tecnología de red, definida por el estándar IEEE , que es capaz de transmitir tramas Ethernet-IEEE y Token Ring-IEEE a una velocidad mínima de 100 Mbits por segundo, con los siguientes soportes: 100VG-Any LAN es una nueva tecnología de red, definida por el estándar IEEE , que es capaz de transmitir tramas Ethernet-IEEE y Token Ring-IEEE a una velocidad mínima de 100 Mbits por segundo, con los siguientes soportes: 4 pares trenzados sin protección (UTP) de categorías 3, 4 y 5. 4 pares trenzados sin protección (UTP) de categorías 3, 4 y 5. 2 pares trenzados con protección (STP) 2 pares trenzados con protección (STP) 1 cable de fibra óptica. 1 cable de fibra óptica.

176 características básicas Mantiene las topologías y el cableado Ethernet / 10Base-T y Token Ring-- 100VG-Any LAN soporta todas las reglas de diseño de red y topologías de red Ethernet / 10Base-T. Mantiene las topologías y el cableado Ethernet / 10Base-T y Token Ring-- 100VG-Any LAN soporta todas las reglas de diseño de red y topologías de red Ethernet / 10Base-T. Mantiene los tramas de Ethernet-IEEE y Token Ring-IEEE Una red 100VG-Any LAN soporta tramas de mensajes Ethernet y Token Ring. Esto significa que no se necesita cambiar los sistemas operativos de red y aplicaciones existentes cuando se 'actualiza' a una red 100VG-Any LAN. Además, una red 100VG-Any LAN puede ser conectada a otras LANs existentes Ethernet o Token Ring a través de una simple pasarela. Mantiene los tramas de Ethernet-IEEE y Token Ring-IEEE Una red 100VG-Any LAN soporta tramas de mensajes Ethernet y Token Ring. Esto significa que no se necesita cambiar los sistemas operativos de red y aplicaciones existentes cuando se 'actualiza' a una red 100VG-Any LAN. Además, una red 100VG-Any LAN puede ser conectada a otras LANs existentes Ethernet o Token Ring a través de una simple pasarela. Es más eficiente que las redes CSMA/CD-- 100VG-Any LAN utiliza un método centralizado de acceso denominado Protocolo de Prioridad por Demanda (DPP). Es un método de acceso simple y determinista, que maximiza la eficiencia de red eliminando las colisiones de Ethernet y los retardos de rotación de Token Ring Es más eficiente que las redes CSMA/CD-- 100VG-Any LAN utiliza un método centralizado de acceso denominado Protocolo de Prioridad por Demanda (DPP). Es un método de acceso simple y determinista, que maximiza la eficiencia de red eliminando las colisiones de Ethernet y los retardos de rotación de Token Ring Proporciona niveles de prioridad de acceso-- El protocolo de prioridad por demanda proporciona dos niveles de prioridad para obtener el acceso a la LAN: prioridad normal, para las transferencias típicas, y alta prioridad, para las transferencias críticas. Proporciona niveles de prioridad de acceso-- El protocolo de prioridad por demanda proporciona dos niveles de prioridad para obtener el acceso a la LAN: prioridad normal, para las transferencias típicas, y alta prioridad, para las transferencias críticas.

177 Fibre Channel (ANSI X3T11) El Canal de fibra, del inglés Fibre Channel, es una tecnología de red utilizada principalmente para redes de almacenamiento, disponible primero a la velocidad de 1 Gb/s, y posteriormente a 2, 4 y 8 Gb/s. El Canal de fibra, del inglés Fibre Channel, es una tecnología de red utilizada principalmente para redes de almacenamiento, disponible primero a la velocidad de 1 Gb/s, y posteriormente a 2, 4 y 8 Gb/s.s Nació para ser utilizado principalmente en el campo de la supercomputación, pero se ha convertido en el tipo de conexión estándar para redes de almacenamiento en el ámbito almacenamiento empresarial. A pesar de su nombre, la señalización del Canal de Fibra puede funcionar tanto sobre pares de cobre, como sobre cables de fibra óptica. Nació para ser utilizado principalmente en el campo de la supercomputación, pero se ha convertido en el tipo de conexión estándar para redes de almacenamiento en el ámbito almacenamiento empresarial. A pesar de su nombre, la señalización del Canal de Fibra puede funcionar tanto sobre pares de cobre, como sobre cables de fibra óptica.

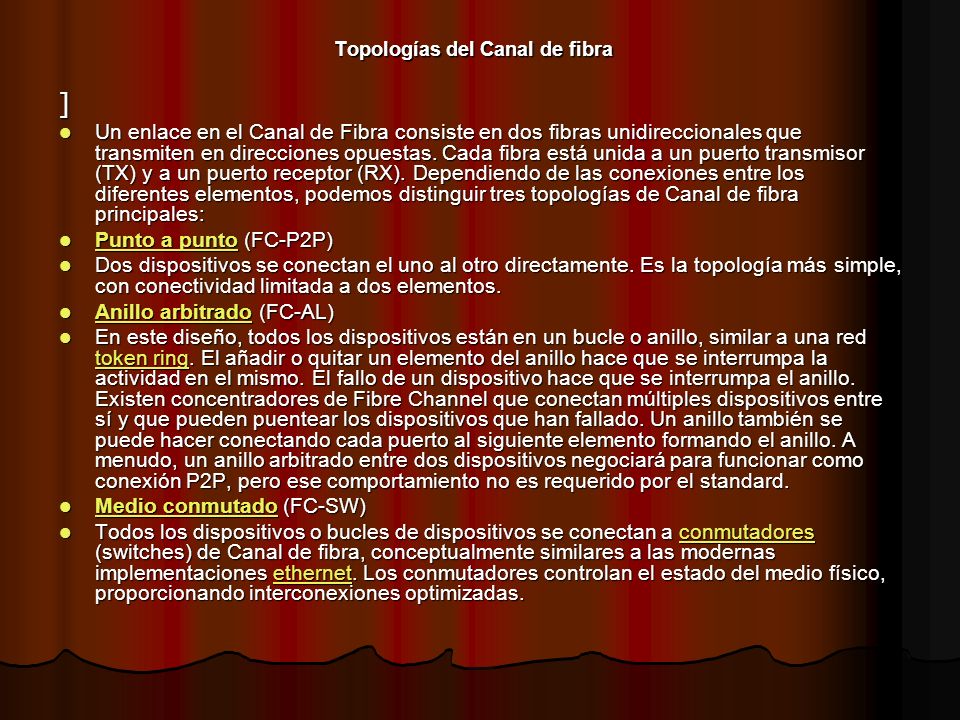

178 Topologías del Canal de fibra ] Un enlace en el Canal de Fibra consiste en dos fibras unidireccionales que transmiten en direcciones opuestas. Cada fibra está unida a un puerto transmisor (TX) y a un puerto receptor (RX). Dependiendo de las conexiones entre los diferentes elementos, podemos distinguir tres topologías de Canal de fibra principales: Un enlace en el Canal de Fibra consiste en dos fibras unidireccionales que transmiten en direcciones opuestas. Cada fibra está unida a un puerto transmisor (TX) y a un puerto receptor (RX). Dependiendo de las conexiones entre los diferentes elementos, podemos distinguir tres topologías de Canal de fibra principales: Punto a punto (FC-P2P) Punto a punto (FC-P2P) Punto a punto Punto a punto Dos dispositivos se conectan el uno al otro directamente. Es la topología más simple, con conectividad limitada a dos elementos. Dos dispositivos se conectan el uno al otro directamente. Es la topología más simple, con conectividad limitada a dos elementos. Anillo arbitrado (FC-AL) Anillo arbitrado (FC-AL) Anillo arbitrado Anillo arbitrado En este diseño, todos los dispositivos están en un bucle o anillo, similar a una red token ring. El añadir o quitar un elemento del anillo hace que se interrumpa la actividad en el mismo. El fallo de un dispositivo hace que se interrumpa el anillo. Existen concentradores de Fibre Channel que conectan múltiples dispositivos entre sí y que pueden puentear los dispositivos que han fallado. Un anillo también se puede hacer conectando cada puerto al siguiente elemento formando el anillo. A menudo, un anillo arbitrado entre dos dispositivos negociará para funcionar como conexión P2P, pero ese comportamiento no es requerido por el standard. En este diseño, todos los dispositivos están en un bucle o anillo, similar a una red token ring. El añadir o quitar un elemento del anillo hace que se interrumpa la actividad en el mismo. El fallo de un dispositivo hace que se interrumpa el anillo. Existen concentradores de Fibre Channel que conectan múltiples dispositivos entre sí y que pueden puentear los dispositivos que han fallado. Un anillo también se puede hacer conectando cada puerto al siguiente elemento formando el anillo. A menudo, un anillo arbitrado entre dos dispositivos negociará para funcionar como conexión P2P, pero ese comportamiento no es requerido por el standard. token ring token ring Medio conmutado (FC-SW) Medio conmutado (FC-SW) Medio conmutado Medio conmutado Todos los dispositivos o bucles de dispositivos se conectan a conmutadores (switches) de Canal de fibra, conceptualmente similares a las modernas implementaciones ethernet. Los conmutadores controlan el estado del medio físico, proporcionando interconexiones optimizadas. Todos los dispositivos o bucles de dispositivos se conectan a conmutadores (switches) de Canal de fibra, conceptualmente similares a las modernas implementaciones ethernet. Los conmutadores controlan el estado del medio físico, proporcionando interconexiones optimizadas.conmutadoresethernetconmutadoresethernet

179 Punto a puntoPunto a punto (FC-P2P) Punto a punto

180 Estándar IEEE 802.6: MAN DQDB DQDB es el acrónimo de (Distributed-queue dual-bus) que en español viene a decir (Bus Dual de Cola Distribuida). En el campo de las telecomunicaciones, el Bus Dual de Cola Distribuida (DQDB) es una red multi-acceso con las siguientes características: DQDB es el acrónimo de (Distributed-queue dual-bus) que en español viene a decir (Bus Dual de Cola Distribuida). En el campo de las telecomunicaciones, el Bus Dual de Cola Distribuida (DQDB) es una red multi-acceso con las siguientes características: Se apoya en las comunicaciones integradas utilizando un bus dual y organizándolo todo mediante una cola distribuida. Se apoya en las comunicaciones integradas utilizando un bus dual y organizándolo todo mediante una cola distribuida. Proporciona el acceso a las redes de área local (LAN) o área metropolitana (MAN). Proporciona el acceso a las redes de área local (LAN) o área metropolitana (MAN).LANMANLANMAN Se apoya en las transferencias de datos con estado sin conexión, en las transferencias de datos orientadas a conexión, y en comunicaciones isócronas tales como la comunicación por voz. Se apoya en las transferencias de datos con estado sin conexión, en las transferencias de datos orientadas a conexión, y en comunicaciones isócronas tales como la comunicación por voz. El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar MAN esta diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de aproximadamente 50 kilómetros a tasas de 1.5, 45, y 155 Mbits/seg. El bus dual provee tolerancia de fallos para mantener las conexiones si el bus se rompe. El estándar MAN esta diseñado para proveer servicios de datos, voz y vídeo en un área metropolitana de aproximadamente 50 kilómetros a tasas de 1.5, 45, y 155 Mbits/seg. Un ejemplo de red que proporciona métodos de acceso DQDB es la que sigue el estándar IEE Un ejemplo de red que proporciona métodos de acceso DQDB es la que sigue el estándar IEE

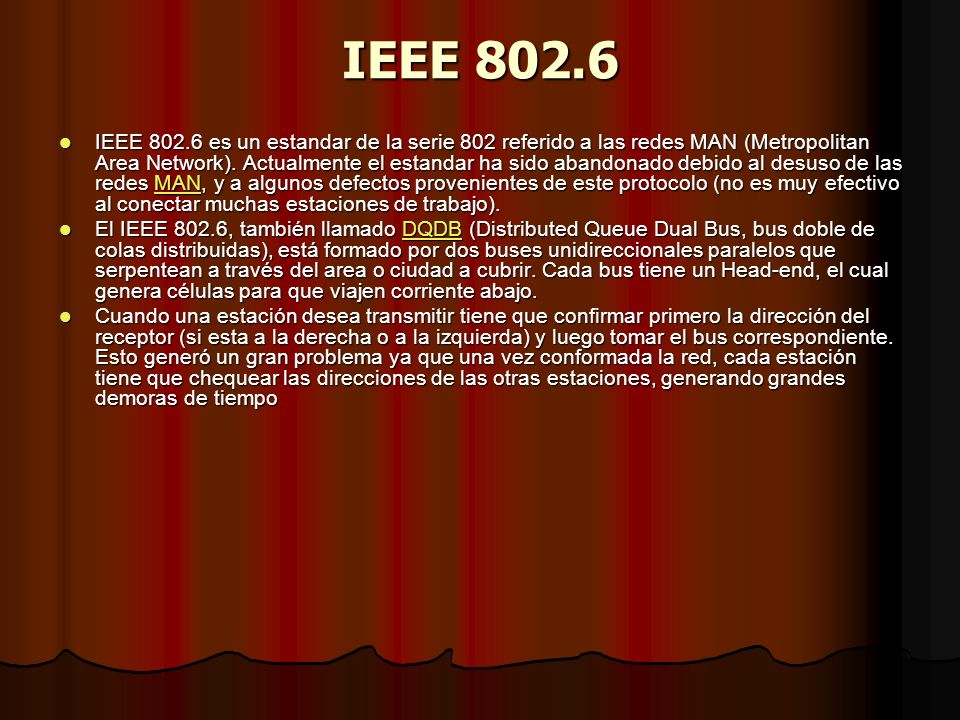

181 IEEE IEEE es un estandar de la serie 802 referido a las redes MAN (Metropolitan Area Network). Actualmente el estandar ha sido abandonado debido al desuso de las redes MAN, y a algunos defectos provenientes de este protocolo (no es muy efectivo al conectar muchas estaciones de trabajo). IEEE es un estandar de la serie 802 referido a las redes MAN (Metropolitan Area Network). Actualmente el estandar ha sido abandonado debido al desuso de las redes MAN, y a algunos defectos provenientes de este protocolo (no es muy efectivo al conectar muchas estaciones de trabajo).MAN El IEEE 802.6, también llamado DQDB (Distributed Queue Dual Bus, bus doble de colas distribuidas), está formado por dos buses unidireccionales paralelos que serpentean a través del area o ciudad a cubrir. Cada bus tiene un Head-end, el cual genera células para que viajen corriente abajo. El IEEE 802.6, también llamado DQDB (Distributed Queue Dual Bus, bus doble de colas distribuidas), está formado por dos buses unidireccionales paralelos que serpentean a través del area o ciudad a cubrir. Cada bus tiene un Head-end, el cual genera células para que viajen corriente abajo.DQDB Cuando una estación desea transmitir tiene que confirmar primero la dirección del receptor (si esta a la derecha o a la izquierda) y luego tomar el bus correspondiente. Esto generó un gran problema ya que una vez conformada la red, cada estación tiene que chequear las direcciones de las otras estaciones, generando grandes demoras de tiempo Cuando una estación desea transmitir tiene que confirmar primero la dirección del receptor (si esta a la derecha o a la izquierda) y luego tomar el bus correspondiente. Esto generó un gran problema ya que una vez conformada la red, cada estación tiene que chequear las direcciones de las otras estaciones, generando grandes demoras de tiempo

182 Redes de satelites Como su nombre lo indica son redes que utilizan como medios de transmisión satélites artificiales localizados en órbita alrededor de la tierra. En este tipo de redes los enrutadores tienen una antena por medio de la cual pueden enviar y recibir. Todos los enrutadores pueden oír las salidas enviadas desde el satélite y en algunos casos pueden también oír la transmisión ascendente de los otros enrutadores hacia el satélite. Como su nombre lo indica son redes que utilizan como medios de transmisión satélites artificiales localizados en órbita alrededor de la tierra. En este tipo de redes los enrutadores tienen una antena por medio de la cual pueden enviar y recibir. Todos los enrutadores pueden oír las salidas enviadas desde el satélite y en algunos casos pueden también oír la transmisión ascendente de los otros enrutadores hacia el satélite. Un satélite artificial puede ampliar las señales antes de devolverla, que los hace ver como una gran repetidora de señales en el cielo. El satélite contiene varios transpondedores, cada uno de los cuales capta alguna porción del espectro, amplifica la señal de entrada y después la redifunde a otra frecuencia para evitar la interferencia con la señal de entrada. Los haces retransmitidos pueden ser amplios y cubrir una fracción substancial de la superficie de la tierra, o estrechos y cubrir un área de solo cientos de Kms. de diámetro. Un satélite artificial puede ampliar las señales antes de devolverla, que los hace ver como una gran repetidora de señales en el cielo. El satélite contiene varios transpondedores, cada uno de los cuales capta alguna porción del espectro, amplifica la señal de entrada y después la redifunde a otra frecuencia para evitar la interferencia con la señal de entrada. Los haces retransmitidos pueden ser amplios y cubrir una fracción substancial de la superficie de la tierra, o estrechos y cubrir un área de solo cientos de Kms. de diámetro. Un satélite puede definirse como un repetidor radioeléctrico ubicado en el espacio, que recibe señales generadas en la tierra, las amplifica y las vuelve a enviar a la tierra, ya sea al mismo punto donde se origino la señal u otro punto distinto. Un satélite puede definirse como un repetidor radioeléctrico ubicado en el espacio, que recibe señales generadas en la tierra, las amplifica y las vuelve a enviar a la tierra, ya sea al mismo punto donde se origino la señal u otro punto distinto. Una red satelital consiste de un transponder (dispositivo receptor-transmisor), una estación basada en tierra que controlar su funcionamiento y una red de usuario, de las estaciones terrestres, que proporciona las facilidades para transmisión y recepción del tráfico de comunicaciones, a través del sistema de satélite. Una red satelital consiste de un transponder (dispositivo receptor-transmisor), una estación basada en tierra que controlar su funcionamiento y una red de usuario, de las estaciones terrestres, que proporciona las facilidades para transmisión y recepción del tráfico de comunicaciones, a través del sistema de satélite. caracteristicas caracteristicas Las transmisiones son realizadas a altas velocidades en Giga Hertz. Las transmisiones son realizadas a altas velocidades en Giga Hertz. Son muy costosas, por lo que su uso se ve limitado a grandes empresas y países Son muy costosas, por lo que su uso se ve limitado a grandes empresas y países Rompen las distancias y el tiempo. Rompen las distancias y el tiempo.

183

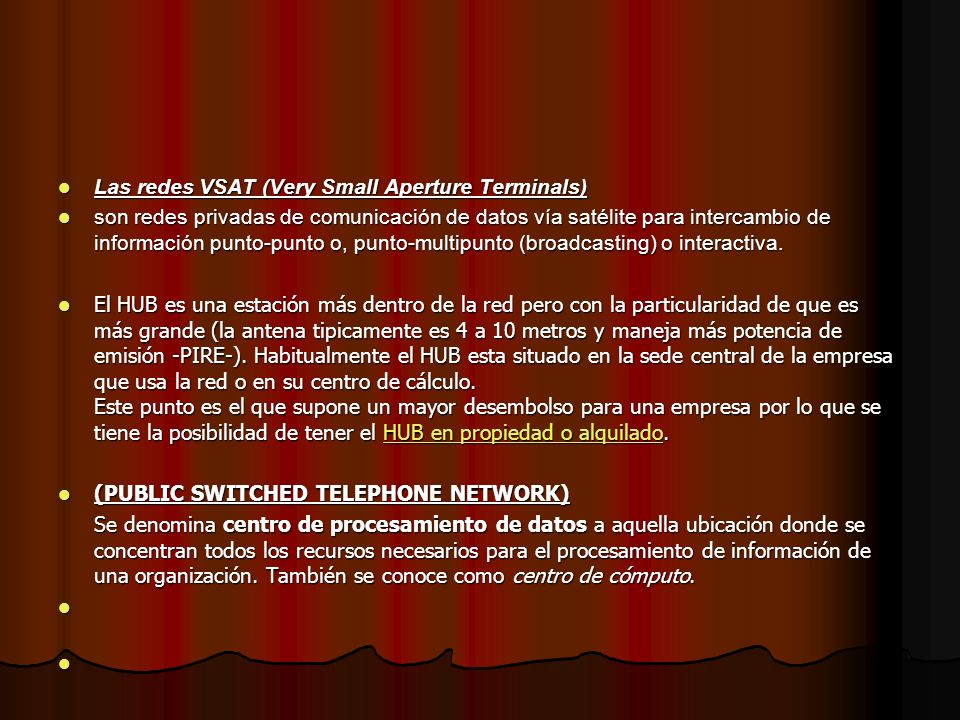

184 Las redes VSAT (Very Small Aperture Terminals) Las redes VSAT (Very Small Aperture Terminals) son redes privadas de comunicación de datos vía satélite para intercambio de información punto-punto o, punto-multipunto (broadcasting) o interactiva. son redes privadas de comunicación de datos vía satélite para intercambio de información punto-punto o, punto-multipunto (broadcasting) o interactiva. El HUB es una estación más dentro de la red pero con la particularidad de que es más grande (la antena tipicamente es 4 a 10 metros y maneja más potencia de emisión -PIRE-). Habitualmente el HUB esta situado en la sede central de la empresa que usa la red o en su centro de cálculo. Este punto es el que supone un mayor desembolso para una empresa por lo que se tiene la posibilidad de tener el HUB en propiedad o alquilado. El HUB es una estación más dentro de la red pero con la particularidad de que es más grande (la antena tipicamente es 4 a 10 metros y maneja más potencia de emisión -PIRE-). Habitualmente el HUB esta situado en la sede central de la empresa que usa la red o en su centro de cálculo. Este punto es el que supone un mayor desembolso para una empresa por lo que se tiene la posibilidad de tener el HUB en propiedad o alquilado.HUB en propiedad o alquiladoHUB en propiedad o alquilado (PUBLIC SWITCHED TELEPHONE NETWORK) (PUBLIC SWITCHED TELEPHONE NETWORK) Se denomina centro de procesamiento de datos a aquella ubicación donde se concentran todos los recursos necesarios para el procesamiento de información de una organización. También se conoce como centro de cómputo. Se denomina centro de procesamiento de datos a aquella ubicación donde se concentran todos los recursos necesarios para el procesamiento de información de una organización. También se conoce como centro de cómputo.

185 Metodos de acceso multiple Múltiple acceso esta definido como una técnica donde más de un par de estaciones terrenas pueden simultáneamente usar un transponder del satélite. Múltiple acceso esta definido como una técnica donde más de un par de estaciones terrenas pueden simultáneamente usar un transponder del satélite. La mayoría de las aplicaciones de comunicaciones por satélite involucran un número grande de estaciones terrenas comunicándose una con la otra a través de un canal satelital (de voz, datos o vídeo). El concepto de múltiple acceso involucra sistemas que hacen posible que múltiples estaciones terrenas interconecten sus enlaces de comunicaciones a través de un simple transponder. Esas portadoras pueden ser moduladas por canales simples o múltiples que incluyen señales de voz, datos o vídeo. Existen muchas implementaciones específicas de sistemas de múltiple acceso, pero existen solo tres tipos de sistemas fundamentales: La mayoría de las aplicaciones de comunicaciones por satélite involucran un número grande de estaciones terrenas comunicándose una con la otra a través de un canal satelital (de voz, datos o vídeo). El concepto de múltiple acceso involucra sistemas que hacen posible que múltiples estaciones terrenas interconecten sus enlaces de comunicaciones a través de un simple transponder. Esas portadoras pueden ser moduladas por canales simples o múltiples que incluyen señales de voz, datos o vídeo. Existen muchas implementaciones específicas de sistemas de múltiple acceso, pero existen solo tres tipos de sistemas fundamentales:ALOHA El ALOHA puro es fácil de implementar: cada estación simplemente envía cuando quiere. El problema es que la eficiencia del canal es de sólo 18%. En general, un factor de uso tan bajo es inaceptable para satélites que cuestan decenas de millones de dólares cada uno. El ALOHA puro es fácil de implementar: cada estación simplemente envía cuando quiere. El problema es que la eficiencia del canal es de sólo 18%. En general, un factor de uso tan bajo es inaceptable para satélites que cuestan decenas de millones de dólares cada uno. FDM (Multiplexión por División de Frecuencia): Es el esquema de reparto de canal más viejo y más utilizado aún. Multiplexión en la que se intercalan estáticamente dos o más frecuencias para su transmisión en un canal común. Es el esquema de reparto de canal más viejo y más utilizado aún. Multiplexión en la que se intercalan estáticamente dos o más frecuencias para su transmisión en un canal común.

186 TDM (Multiplexión por División de Tiempo): TDM (Multiplexión por División de Tiempo): Este tipo de Multiplexión ya no utiliza varían de las frecuencias sino que sincroniza las diferentes señales para que estas puedan usar el canal según un tiempo definido para cada estación. Este tipo de Multiplexión ya no utiliza varían de las frecuencias sino que sincroniza las diferentes señales para que estas puedan usar el canal según un tiempo definido para cada estación. CDMA( Code-division multiple access ) CDMA( Code-division multiple access ) Este protocolo evita el problema de sincronización de tiempo y también el problema del reparto del canal; es completamente descentralizado y totalmente dinámico. Este protocolo evita el problema de sincronización de tiempo y también el problema del reparto del canal; es completamente descentralizado y totalmente dinámico. Es una tecnología desarrollada con base en experimentos del pentágono para hacer seguras (encriptadas) sus comunicaciones inalámbricas y que sucesivamente fue modificada, y finalmente en 1985 fue Desclasificada para uso público, ahi aparece Qualcomm (empresa de USA) que estropea todo comprando y licenciando el uso de la tecnología. Es una tecnología desarrollada con base en experimentos del pentágono para hacer seguras (encriptadas) sus comunicaciones inalámbricas y que sucesivamente fue modificada, y finalmente en 1985 fue Desclasificada para uso público, ahi aparece Qualcomm (empresa de USA) que estropea todo comprando y licenciando el uso de la tecnología. Las ventajas que ofrece CDMA son: - La capacidad aumenta de 8 a 10 veces respecto al sistema AMPS y de 4 a 5 veces respecto de GSM. Las ventajas que ofrece CDMA son: - La capacidad aumenta de 8 a 10 veces respecto al sistema AMPS y de 4 a 5 veces respecto de GSM. - Mejor calidad de llamada con sonido más claro. - Sistema simplificado que usa la misma frecuencia en cada sector de cada célula. - Mejora las características de cobertura.

187 CONCLUSIONES Se estudio sobre en funcionemiento de las redes locales Se estudio sobre en funcionemiento de las redes locales Los protocolos usados en este tipo de redes son muchos pero estos deben trabajar en conjunto para poder funcionar de manera optima Los protocolos usados en este tipo de redes son muchos pero estos deben trabajar en conjunto para poder funcionar de manera optima Se aprendio a identificar redes satelitales Se aprendio a identificar redes satelitales La instalación de una red, implica un análisis previo, que involucra desde la elección de la topología dependiendo de la infraestructura que tenga la institución hasta su configuración, administración y mantenimiento preventivo como etapa final de la misma. La instalación de una red, implica un análisis previo, que involucra desde la elección de la topología dependiendo de la infraestructura que tenga la institución hasta su configuración, administración y mantenimiento preventivo como etapa final de la misma.
