Terrazas Conjunto de canal y bordo construidos transversales a la pendiente de modo de interceptar el escurrimiento superficial a intervalos fijos. Se.

Presentación del tema: "Terrazas Conjunto de canal y bordo construidos transversales a la pendiente de modo de interceptar el escurrimiento superficial a intervalos fijos. Se."— Transcripción de la presentación:

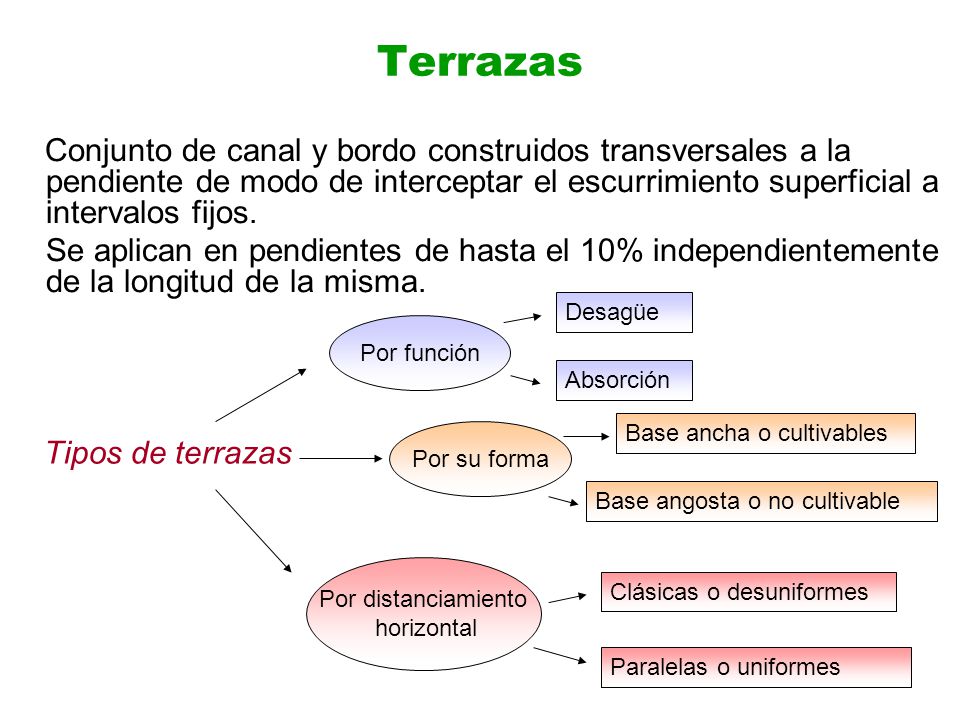

1 Terrazas Conjunto de canal y bordo construidos transversales a la pendiente de modo de interceptar el escurrimiento superficial a intervalos fijos. Se aplican en pendientes de hasta el 10% independientemente de la longitud de la misma. Desagüe Por función Absorción Base ancha o cultivables Por su forma Tipos de terrazas Base angosta o no cultivable Por distanciamiento horizontal Clásicas o desuniformes Paralelas o uniformes

2 Figura 35. Esquema de terraza de desagüe e imagen a campo.

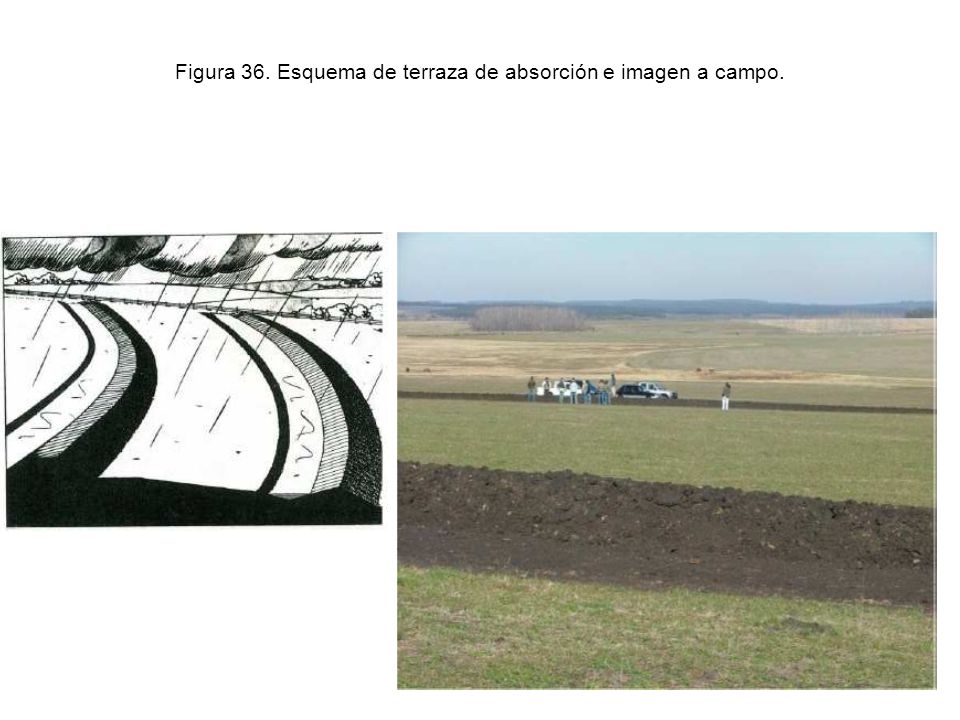

3 Figura 36. Esquema de terraza de absorción e imagen a campo.

4 Figura 37. Esquemas de emplazamiento de terrazas en base a un relevamiento planialtimétrico (UNRC-SECYOT). La línea gruesa (marrón) representa una terraza, la línea punteada representa una curva de nivel. Escala aproximada 1:

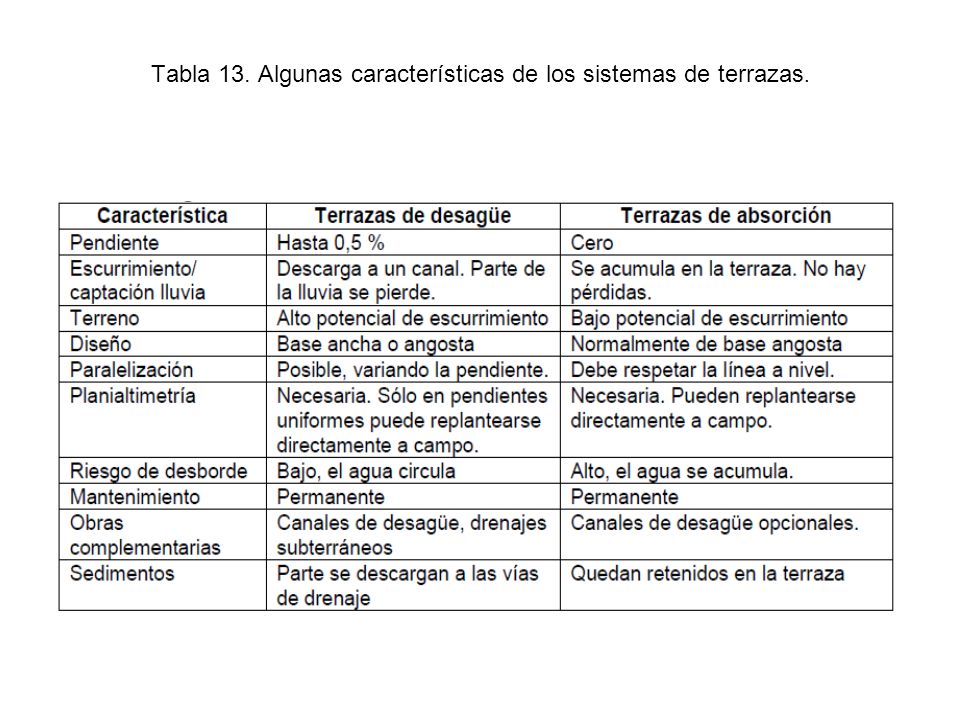

5 Tabla 13. Algunas características de los sistemas de terrazas.

6

7

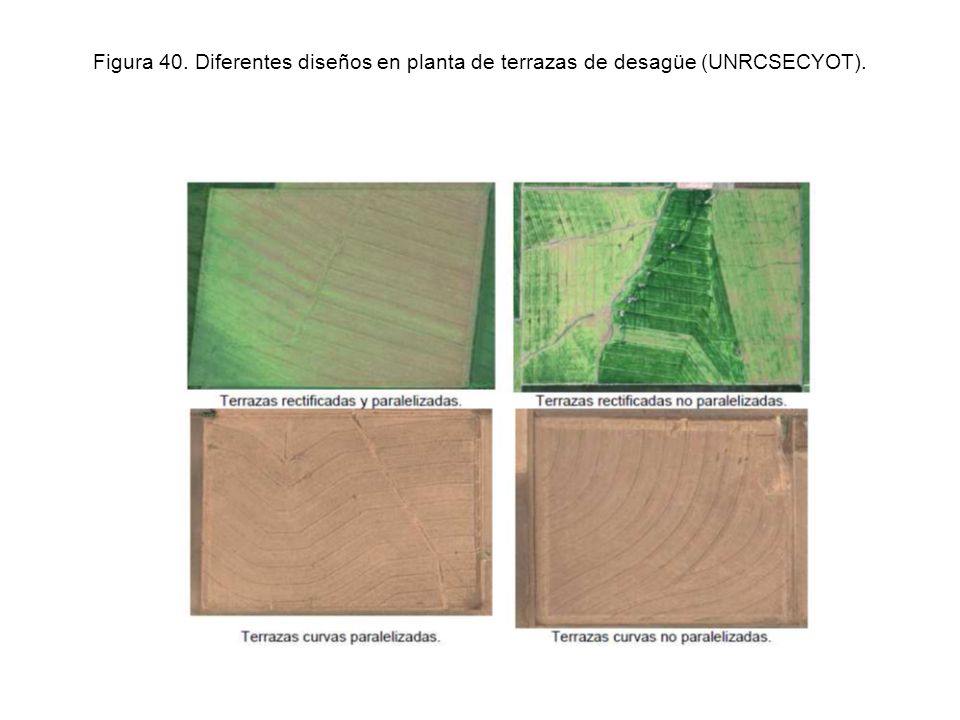

8 Figura 40. Diferentes diseños en planta de terrazas de desagüe (UNRCSECYOT).

9

10

11 Construcción de terrazas

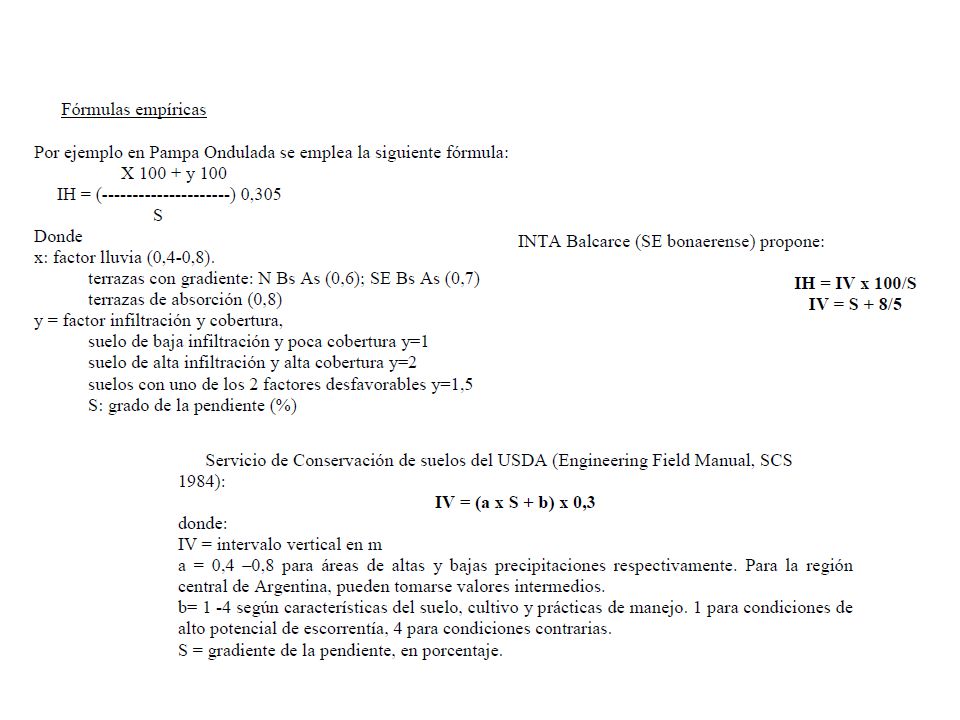

Diseño: Caudal (m3/seg. o m3/24 hs.) Espaciado Vertical (I.V) y Horizontal (I.H) I.V = 0,305 (x .S + y), donde: x = 0,4 a 0,8 y = 1 -1,5 - 2 Longitud máxima Área del paño de la terraza Sección transversal Pendiente del canal (sin pendiente, pendiente uniforme o desuniforme). Velocidad máxima no erosiva (Vmáx) Velocidad en el canal (Ve Maning) “La velocidad en el canal de la terraza (Ve Maning) debe ser igual o ligeramente inferior a la Velocidad máxima no erosiva” Trazado de terrazas Construcción de terrazas Laboreo entre terrazas

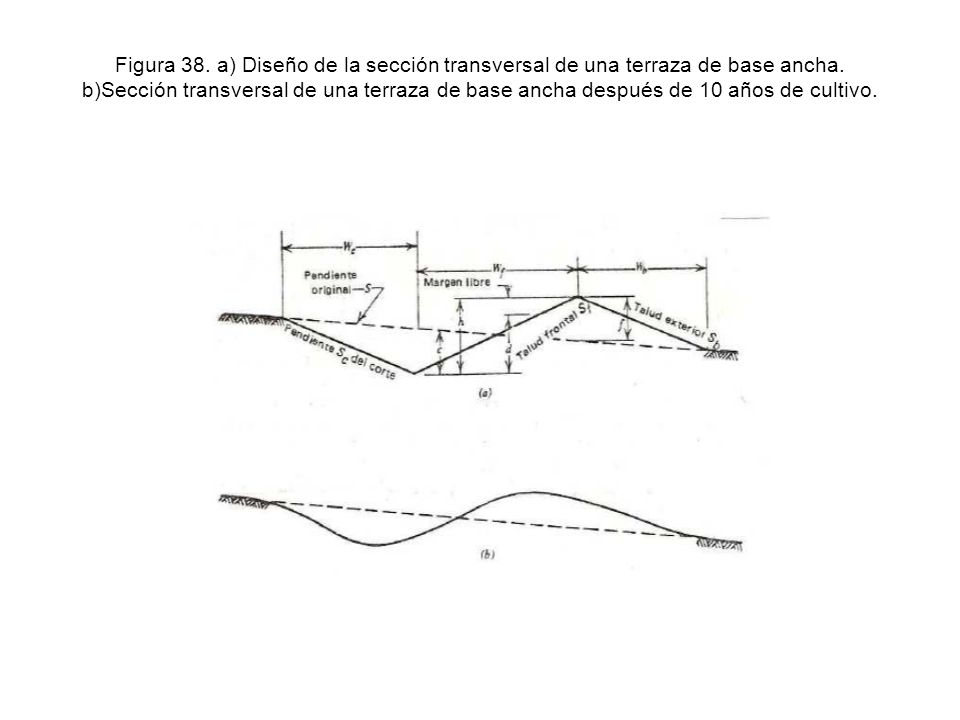

12 Figura 38. a) Diseño de la sección transversal de una terraza de base ancha. b)Sección transversal de una terraza de base ancha después de 10 años de cultivo.

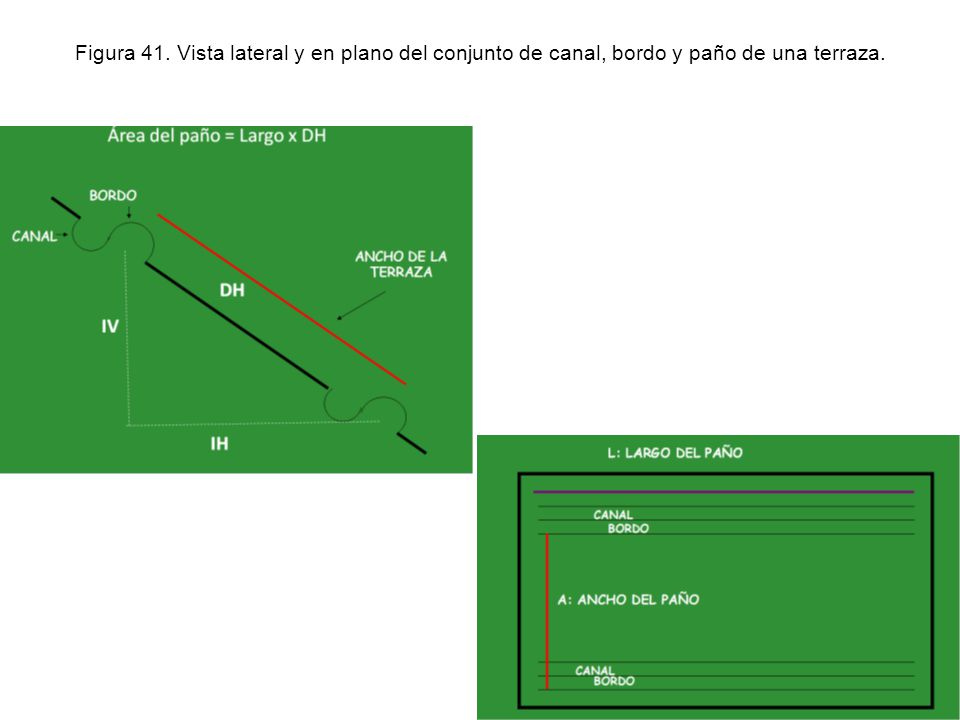

13 Figura 41. Vista lateral y en plano del conjunto de canal, bordo y paño de una terraza.

14

15

16
