1 Grabadores Sistemas Portátiles

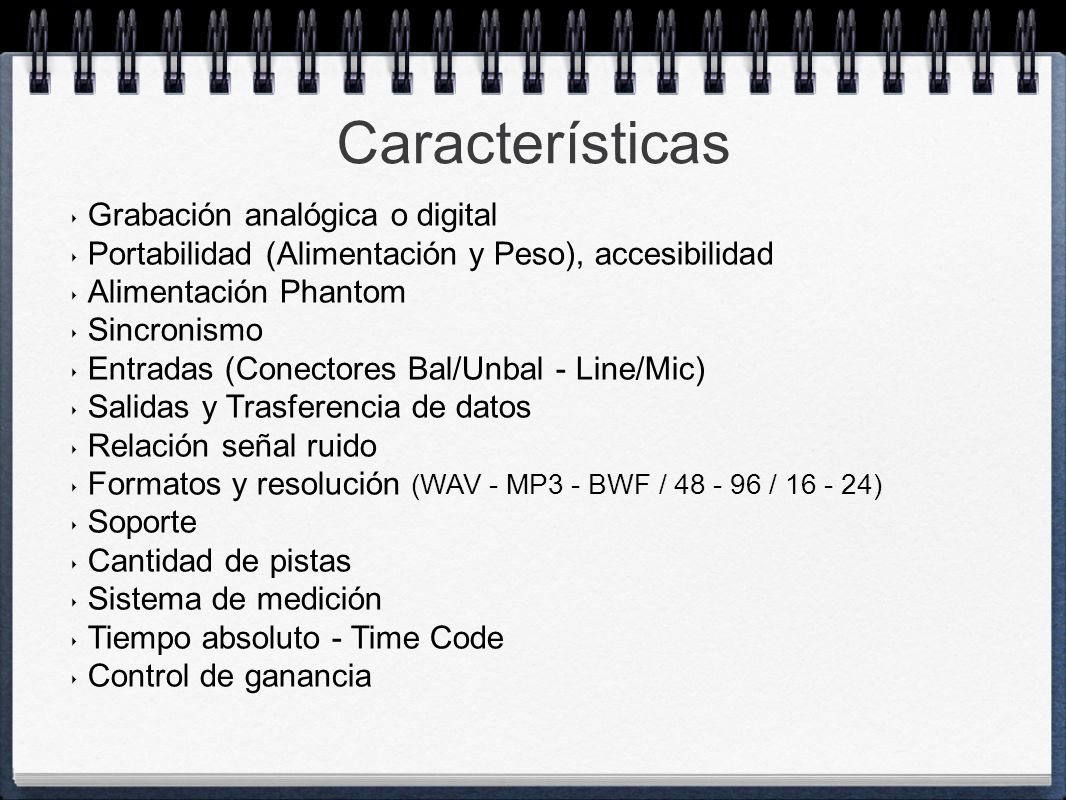

2 Características Grabación analógica o digital
Portabilidad (Alimentación y Peso), accesibilidad Alimentación Phantom Sincronismo Entradas (Conectores Bal/Unbal - Line/Mic) Salidas y Trasferencia de datos Relación señal ruido Formatos y resolución (WAV - MP3 - BWF / / ) Soporte Cantidad de pistas Sistema de medición Tiempo absoluto - Time Code Control de ganancia

3 Conectores (analógicos)

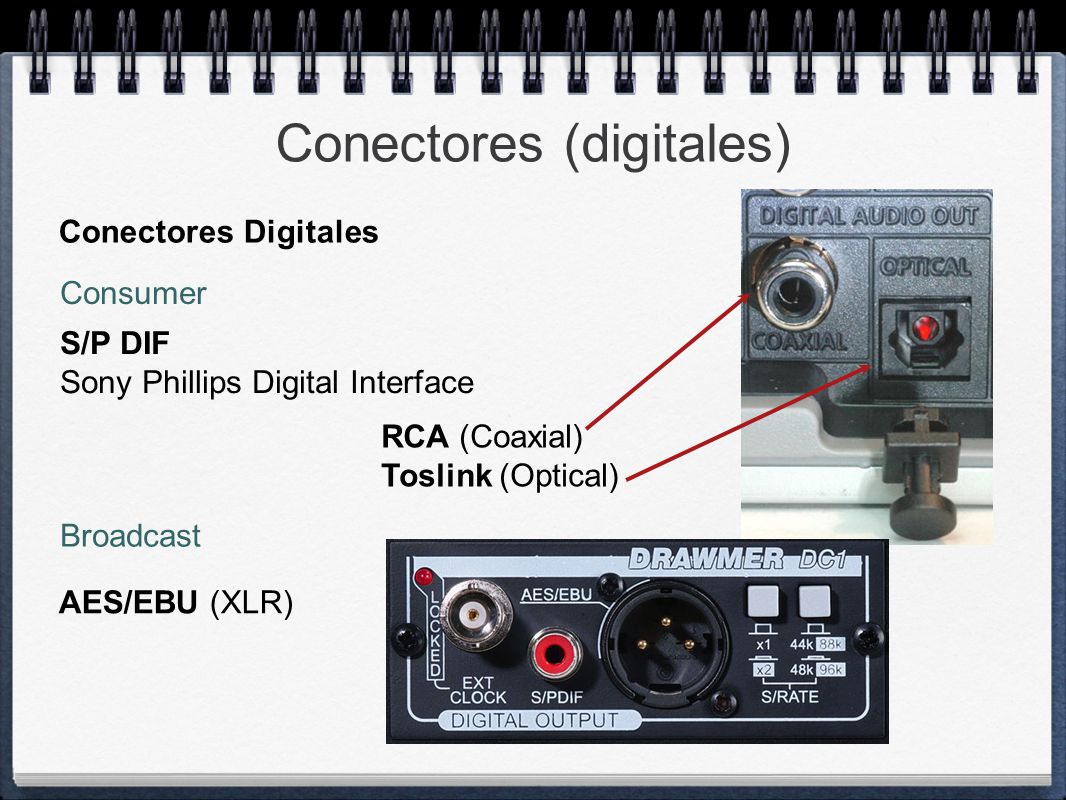

4 Conectores (digitales)
Consumer S/P DIF Sony Phillips Digital Interface RCA (Coaxial) Toslink (Optical) Broadcast AES/EBU (XLR)

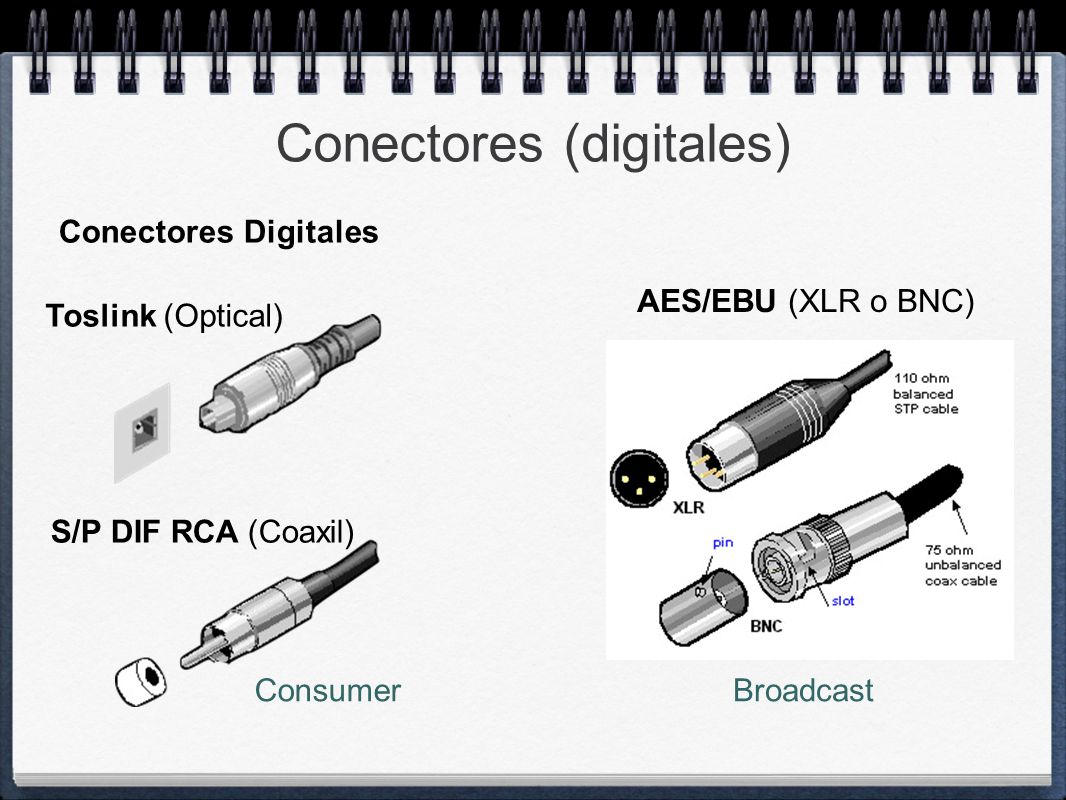

5 Conectores (digitales)
AES/EBU (XLR o BNC) Toslink (Optical) S/P DIF RCA (Coaxil) Consumer Broadcast

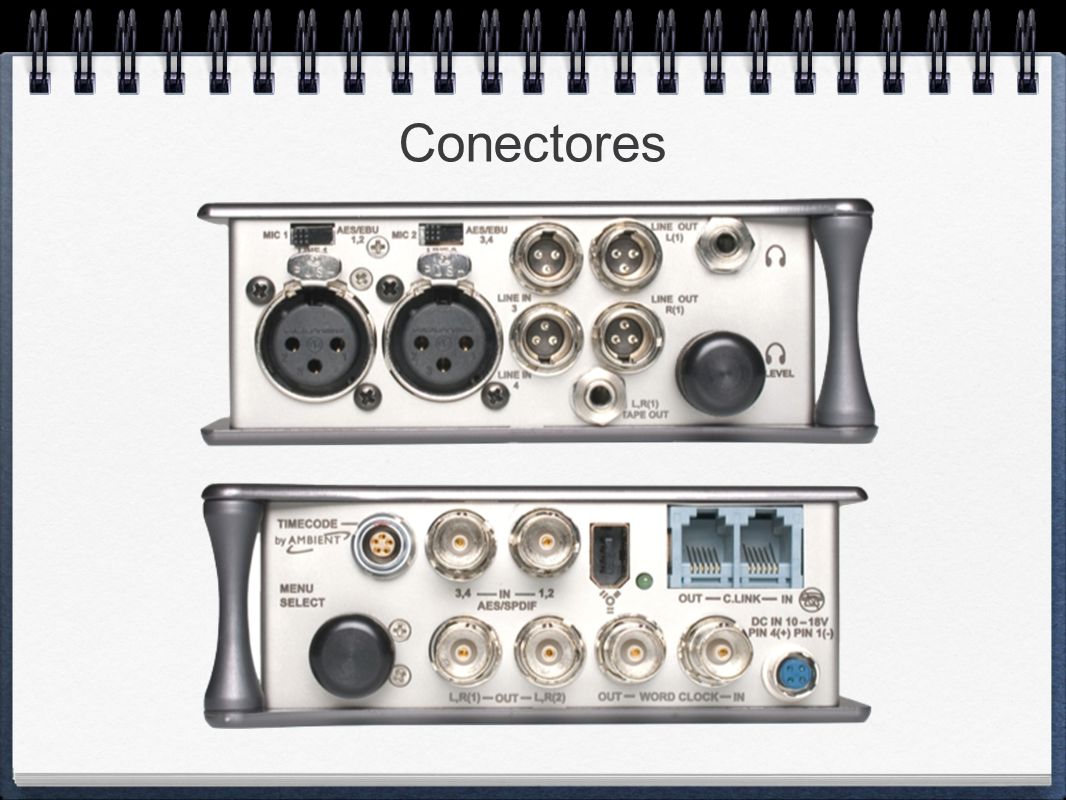

6 Conectores

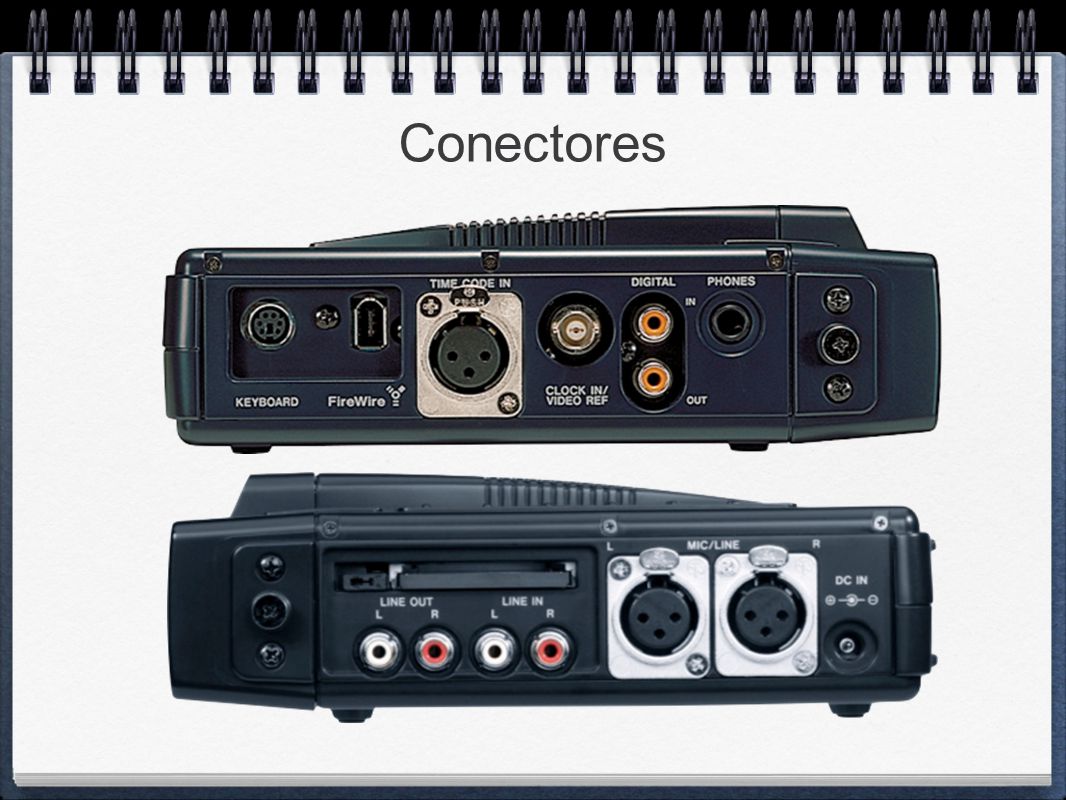

7 Conectores

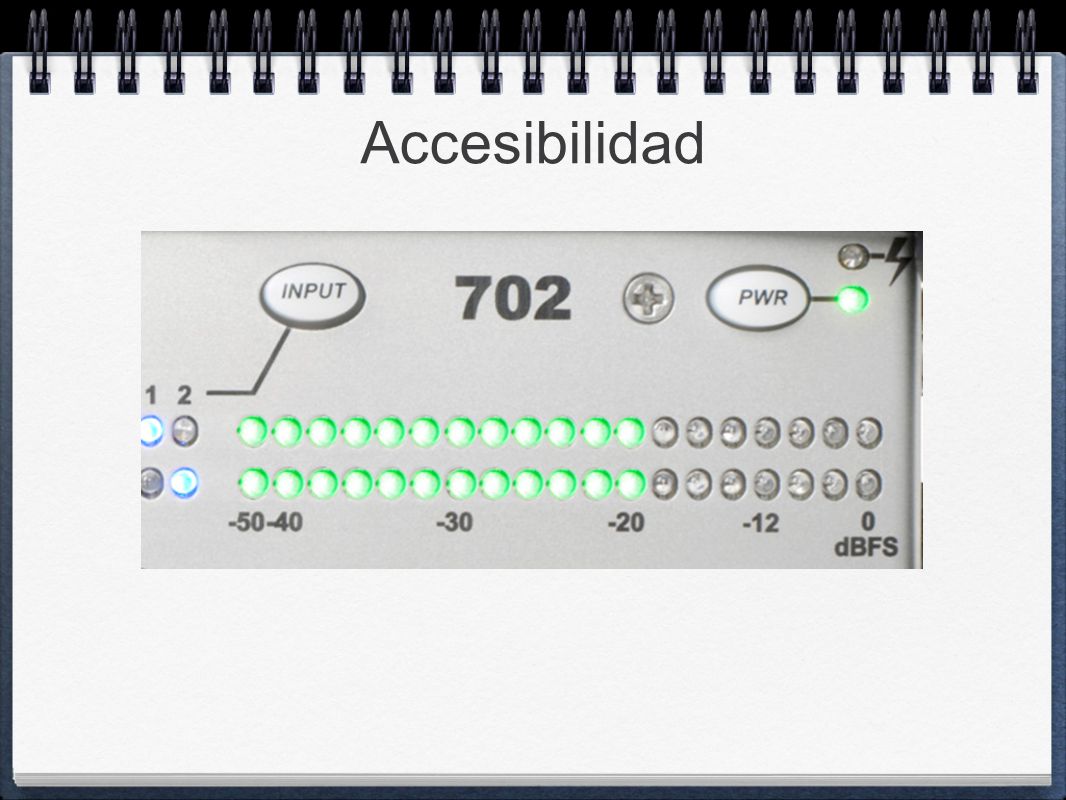

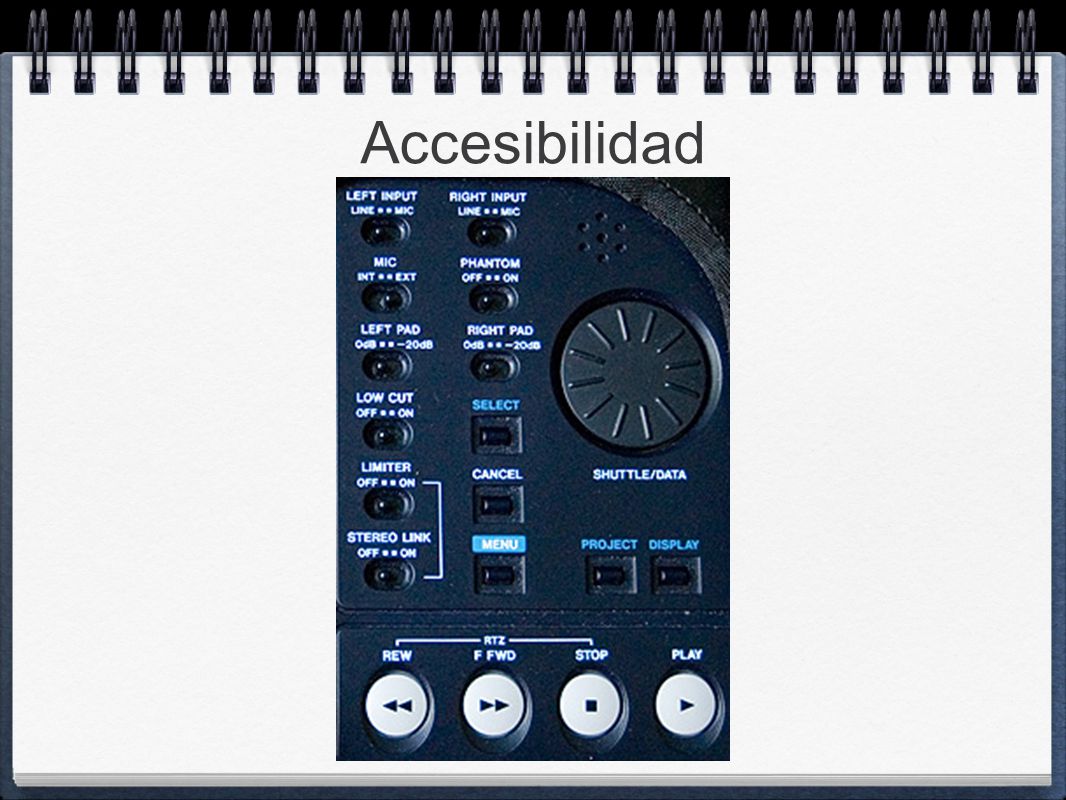

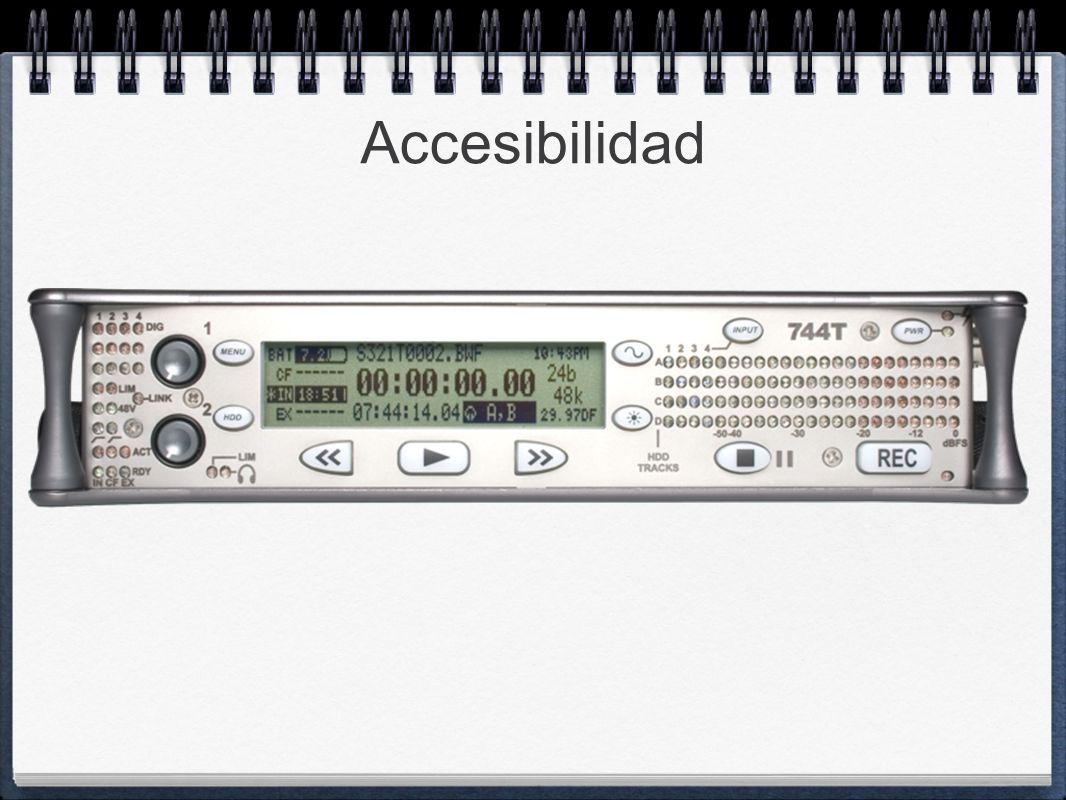

8 Accesibilidad

9 Accesibilidad

10 Accesibilidad

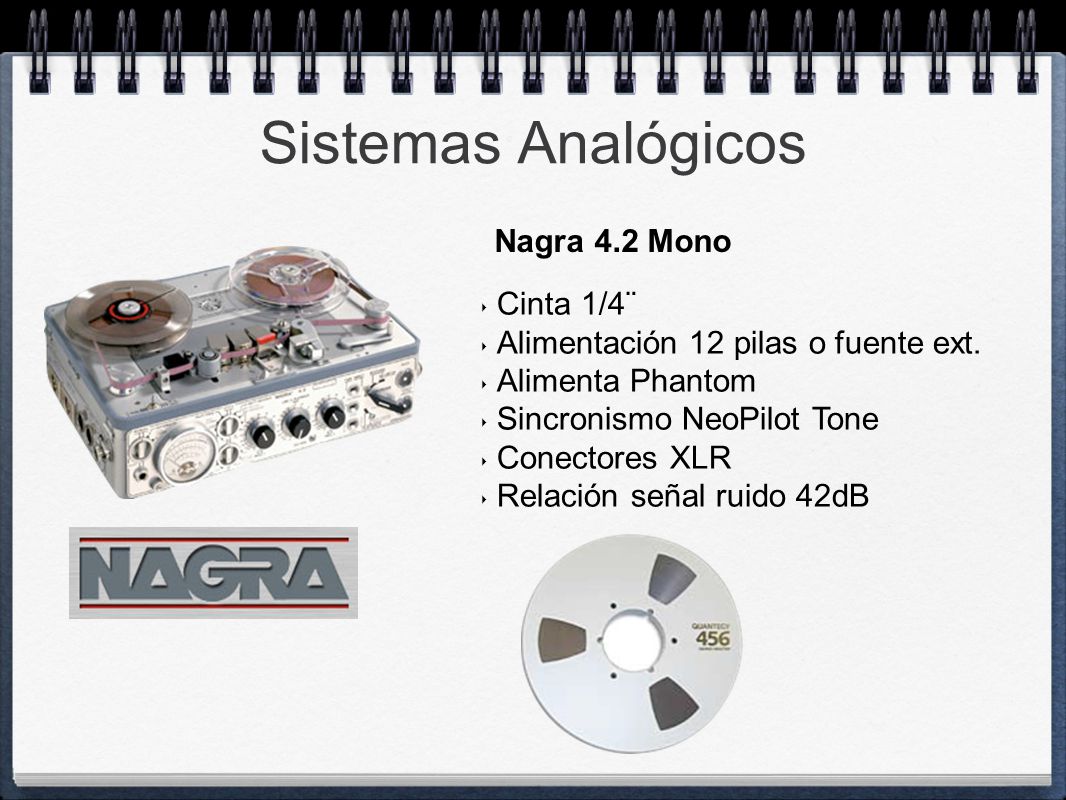

11 Sistemas Analógicos Nagra 4.2 Mono Cinta 1/4¨
Alimentación 12 pilas o fuente ext. Alimenta Phantom Sincronismo NeoPilot Tone Conectores XLR Relación señal ruido 42dB

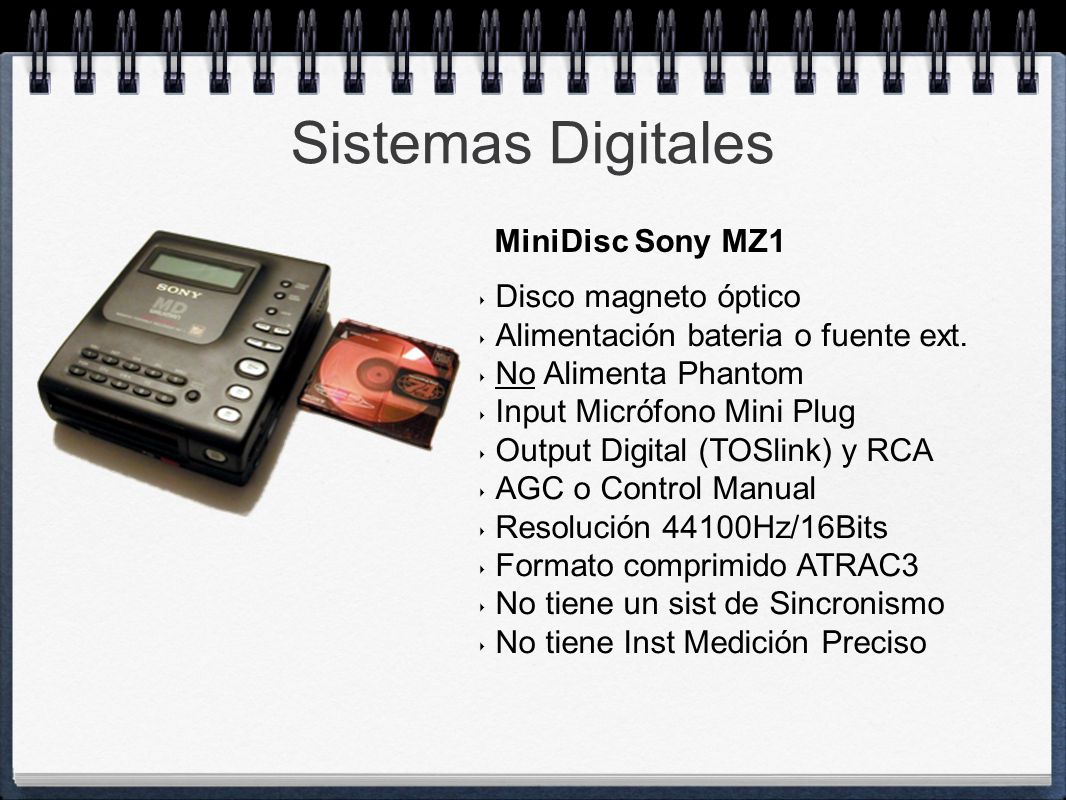

12 Sistemas Digitales MiniDisc Sony MZ1 Disco magneto óptico
Alimentación bateria o fuente ext. No Alimenta Phantom Input Micrófono Mini Plug Output Digital (TOSlink) y RCA AGC o Control Manual Resolución 44100Hz/16Bits Formato comprimido ATRAC3 No tiene un sist de Sincronismo No tiene Inst Medición Preciso

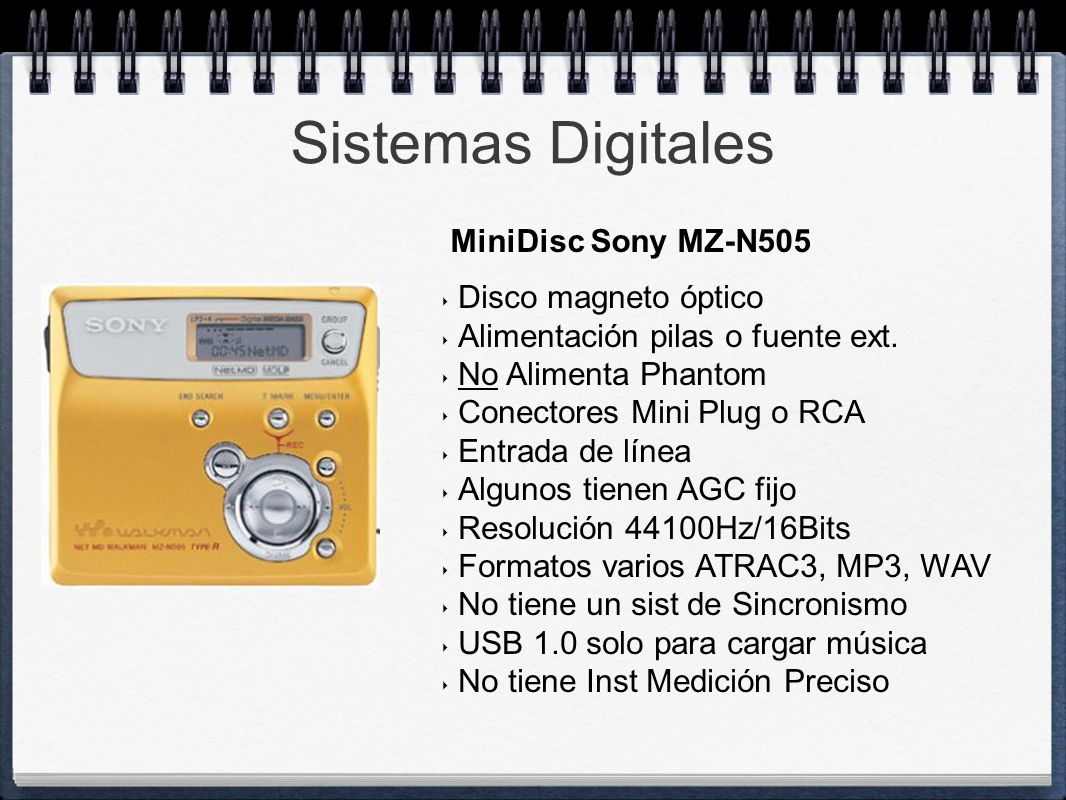

13 Sistemas Digitales MiniDisc Sony MZ-N505 Disco magneto óptico
Alimentación pilas o fuente ext. No Alimenta Phantom Conectores Mini Plug o RCA Entrada de línea Algunos tienen AGC fijo Resolución 44100Hz/16Bits Formatos varios ATRAC3, MP3, WAV No tiene un sist de Sincronismo USB 1.0 solo para cargar música No tiene Inst Medición Preciso

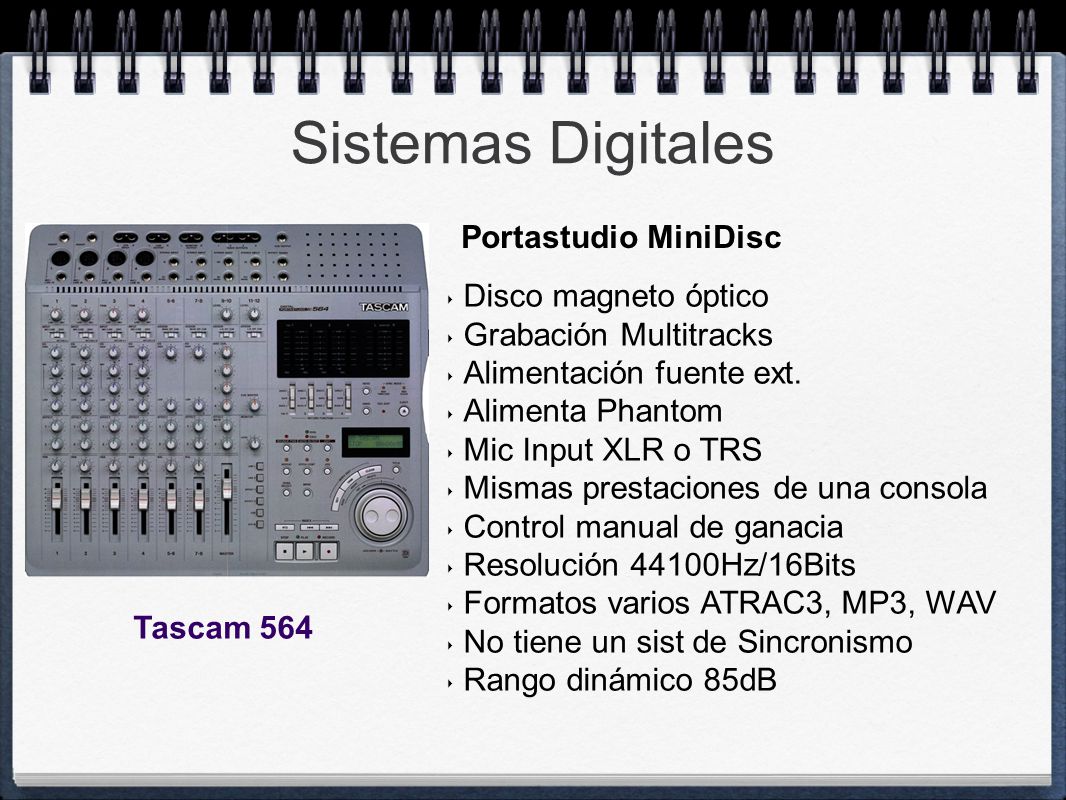

14 Sistemas Digitales Portastudio MiniDisc Disco magneto óptico
Grabación Multitracks Alimentación fuente ext. Alimenta Phantom Mic Input XLR o TRS Mismas prestaciones de una consola Control manual de ganacia Resolución 44100Hz/16Bits Formatos varios ATRAC3, MP3, WAV No tiene un sist de Sincronismo Rango dinámico 85dB Tascam 564

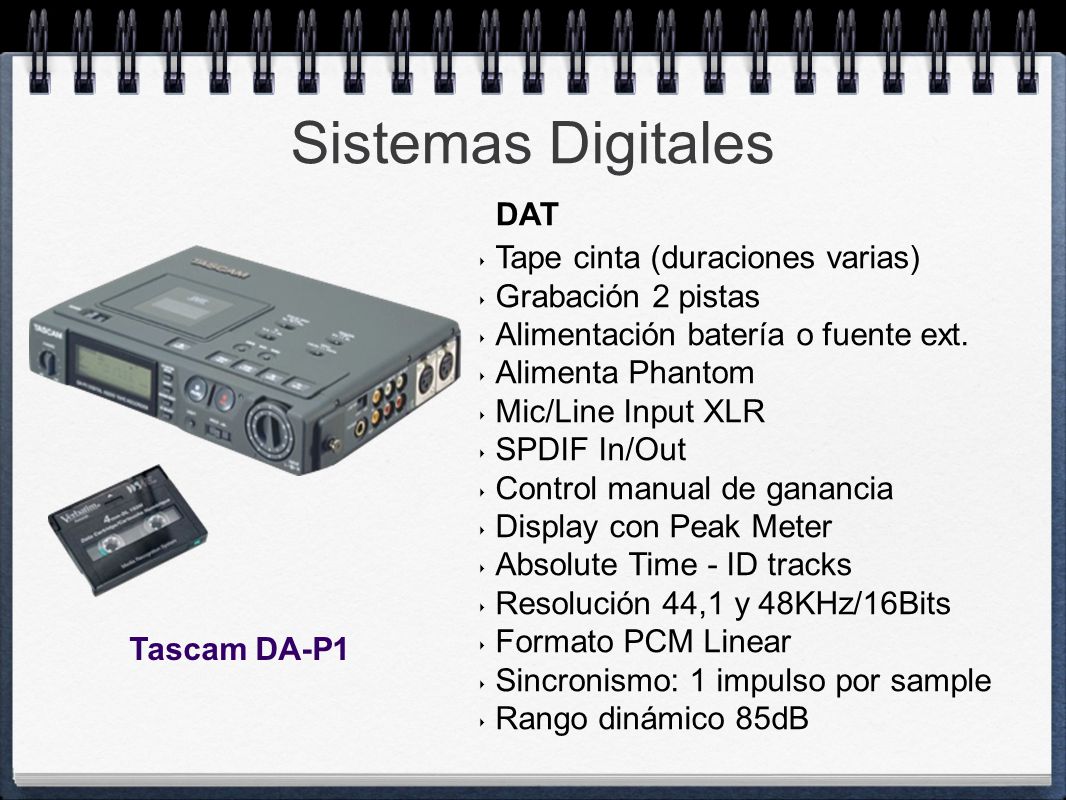

15 Sistemas Digitales DAT Tape cinta (duraciones varias)
Grabación 2 pistas Alimentación batería o fuente ext. Alimenta Phantom Mic/Line Input XLR SPDIF In/Out Control manual de ganancia Display con Peak Meter Absolute Time - ID tracks Resolución 44,1 y 48KHz/16Bits Formato PCM Linear Sincronismo: 1 impulso por sample Rango dinámico 85dB Tascam DA-P1

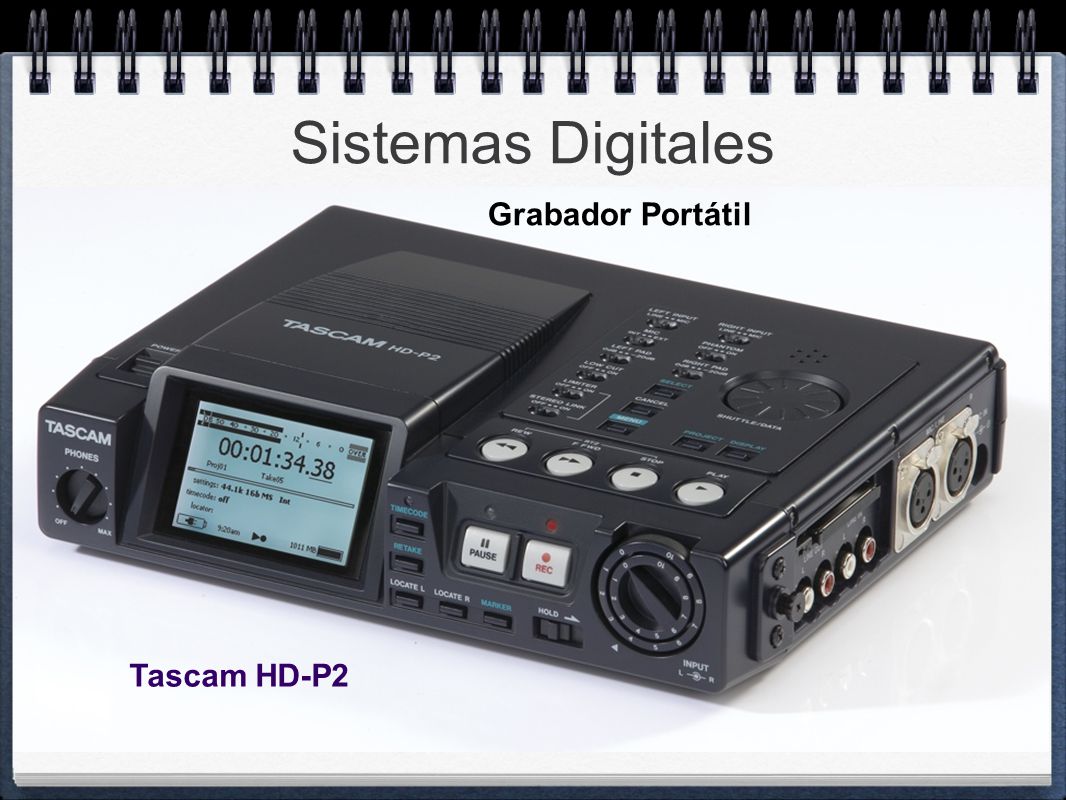

16 Sistemas Digitales Grabador Portátil Tascam HD-P2

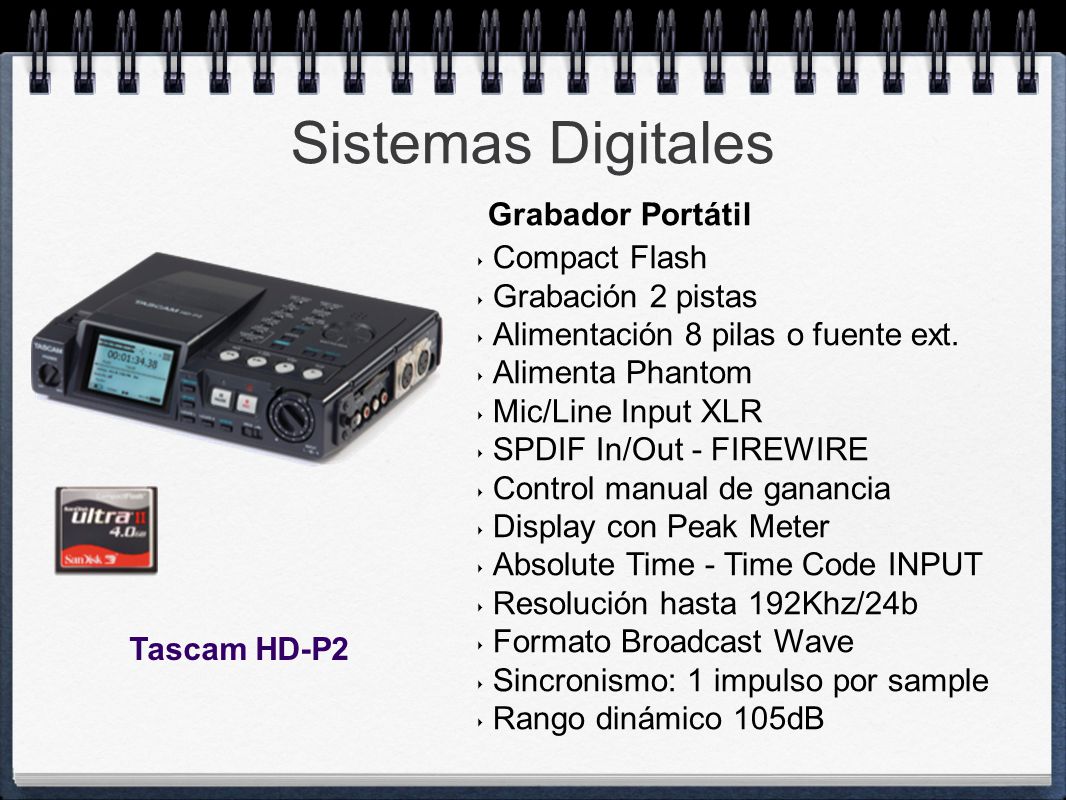

17 Sistemas Digitales Grabador Portátil Compact Flash Grabación 2 pistas
Alimentación 8 pilas o fuente ext. Alimenta Phantom Mic/Line Input XLR SPDIF In/Out - FIREWIRE Control manual de ganancia Display con Peak Meter Absolute Time - Time Code INPUT Resolución hasta 192Khz/24b Formato Broadcast Wave Sincronismo: 1 impulso por sample Rango dinámico 105dB Tascam HD-P2

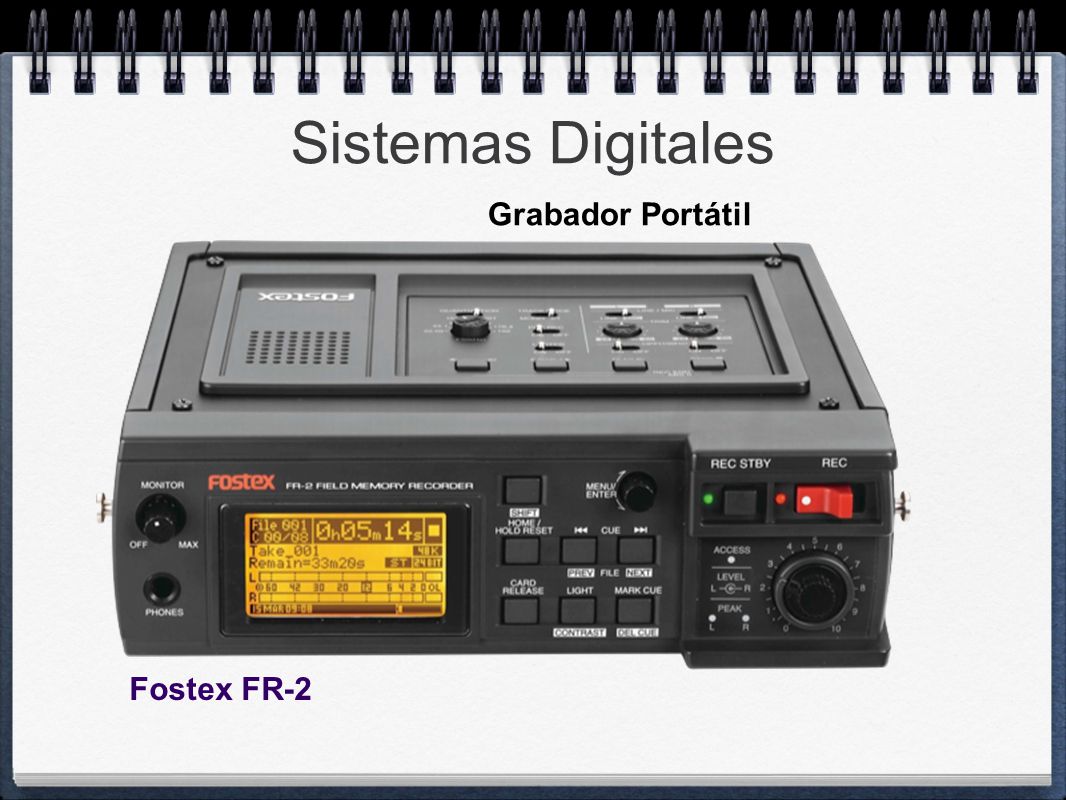

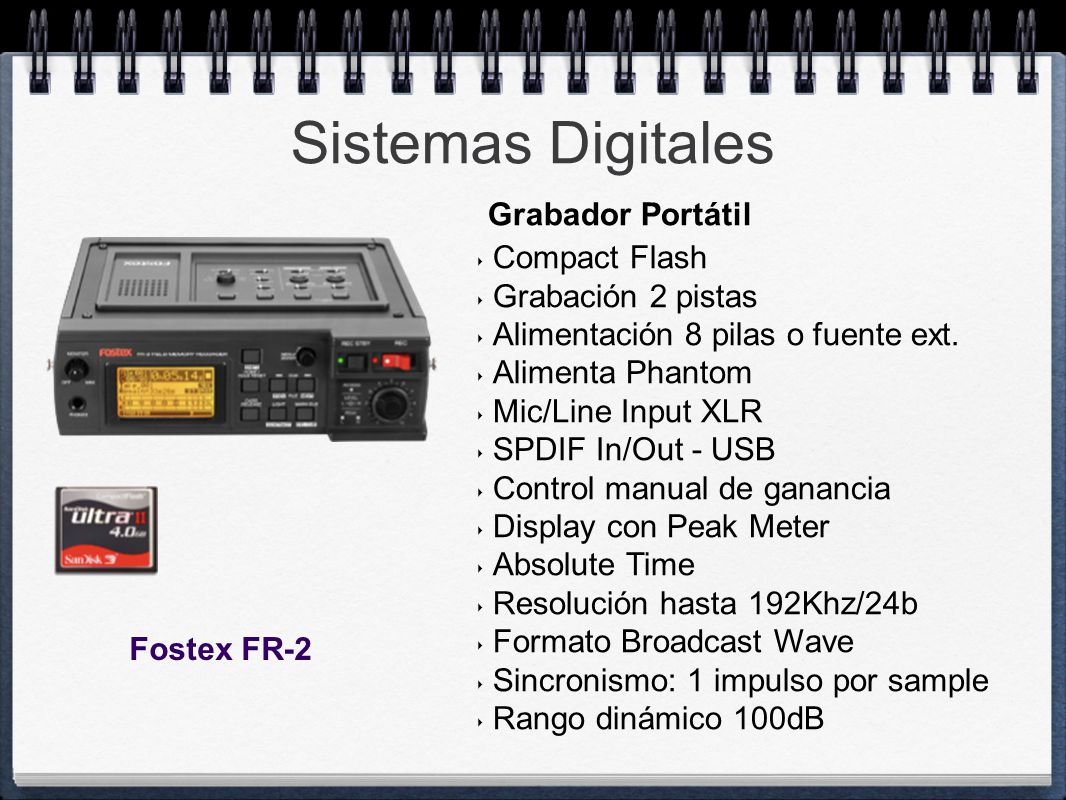

18 Sistemas Digitales Grabador Portátil Fostex FR-2

19 Sistemas Digitales Grabador Portátil Compact Flash Grabación 2 pistas
Alimentación 8 pilas o fuente ext. Alimenta Phantom Mic/Line Input XLR SPDIF In/Out - USB Control manual de ganancia Display con Peak Meter Absolute Time Resolución hasta 192Khz/24b Formato Broadcast Wave Sincronismo: 1 impulso por sample Rango dinámico 100dB Fostex FR-2

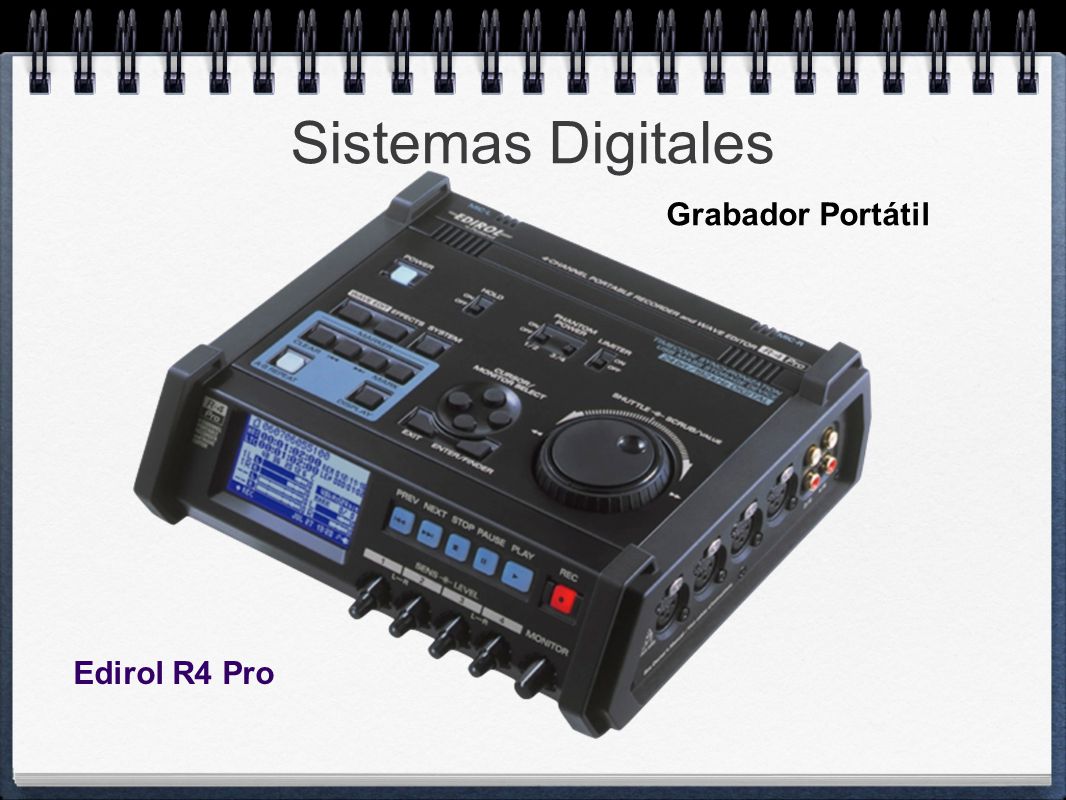

20 Sistemas Digitales Grabador Portátil Edirol R4 Pro

21 Sistemas Digitales Grabador Portátil Edirol R4/R4 Pro/R44
HD Interno CompactFlash Grabación 4 pistas (4 Pre Mic) Alimentación 8 pilas o fuente ext. Alimenta Phantom Mic/Line Input XLR/TRS Out TRS - USB Control manual de ganancia Display con Peak Meter Absolute Time (el pro Time Code) Resolución hasta 96Khz/24b WAV Sincronismo: 1 impulso por sample Rango dinámico 90dB Edirol R4/R4 Pro/R44

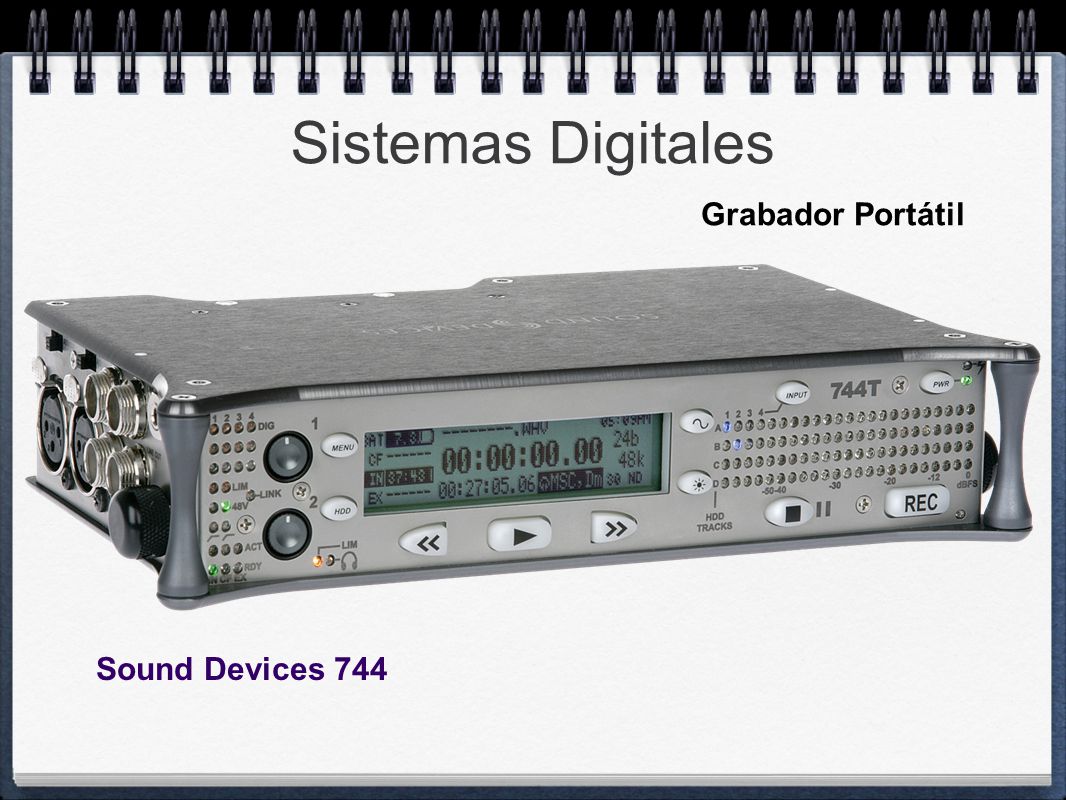

22 Sistemas Digitales Grabador Portátil Sound Devices 744

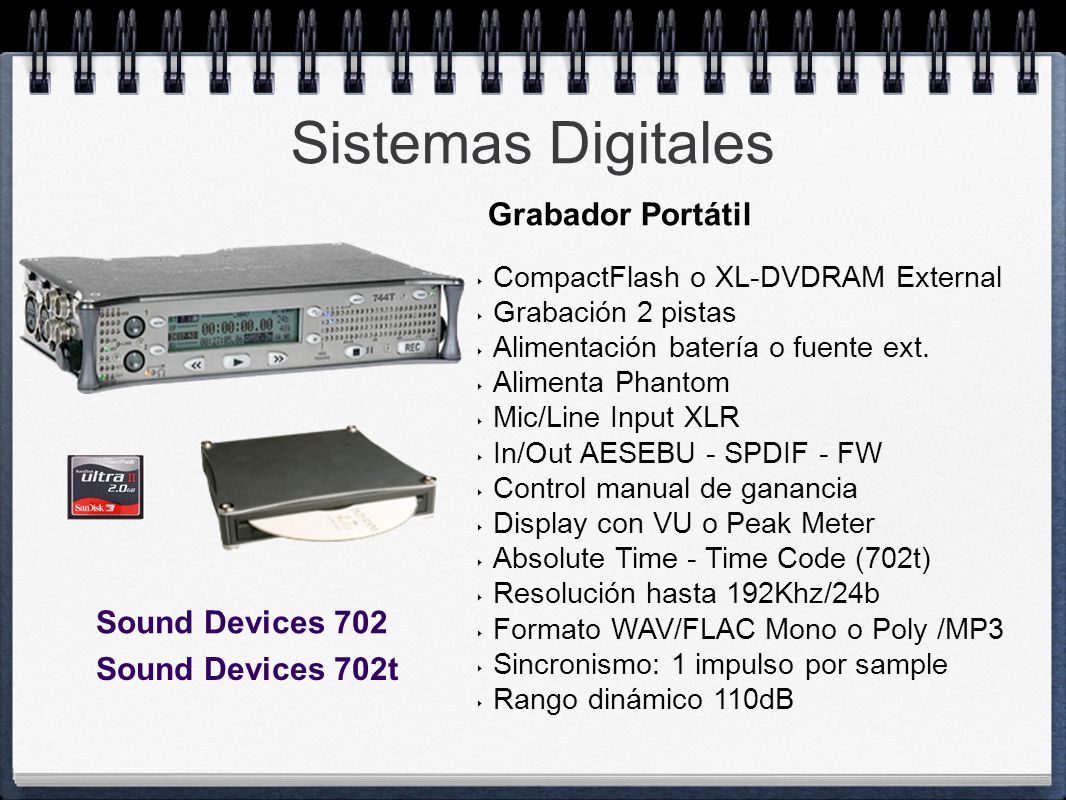

23 Sistemas Digitales Grabador Portátil Sound Devices 702
CompactFlash o XL-DVDRAM External Grabación 2 pistas Alimentación batería o fuente ext. Alimenta Phantom Mic/Line Input XLR In/Out AESEBU - SPDIF - FW Control manual de ganancia Display con VU o Peak Meter Absolute Time - Time Code (702t) Resolución hasta 192Khz/24b Formato WAV/FLAC Mono o Poly /MP3 Sincronismo: 1 impulso por sample Rango dinámico 110dB Sound Devices 702 Sound Devices 702t

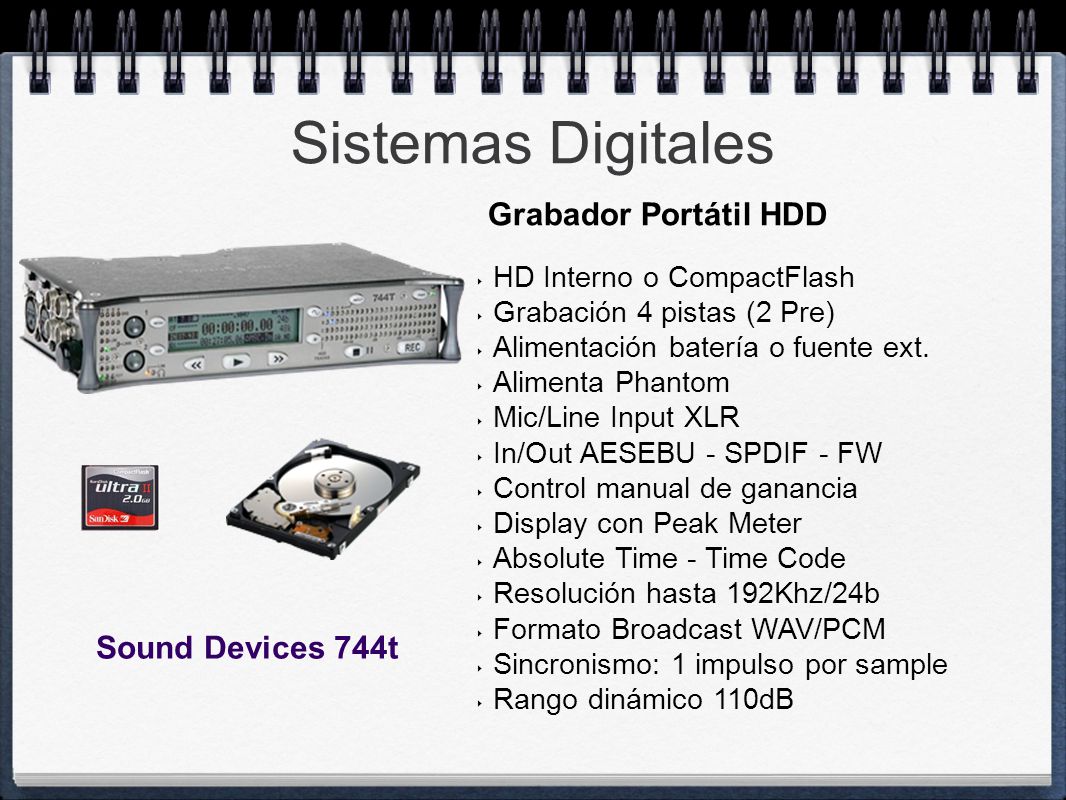

24 Sistemas Digitales Grabador Portátil HDD Sound Devices 744t
HD Interno o CompactFlash Grabación 4 pistas (2 Pre) Alimentación batería o fuente ext. Alimenta Phantom Mic/Line Input XLR In/Out AESEBU - SPDIF - FW Control manual de ganancia Display con Peak Meter Absolute Time - Time Code Resolución hasta 192Khz/24b Formato Broadcast WAV/PCM Sincronismo: 1 impulso por sample Rango dinámico 110dB Sound Devices 744t

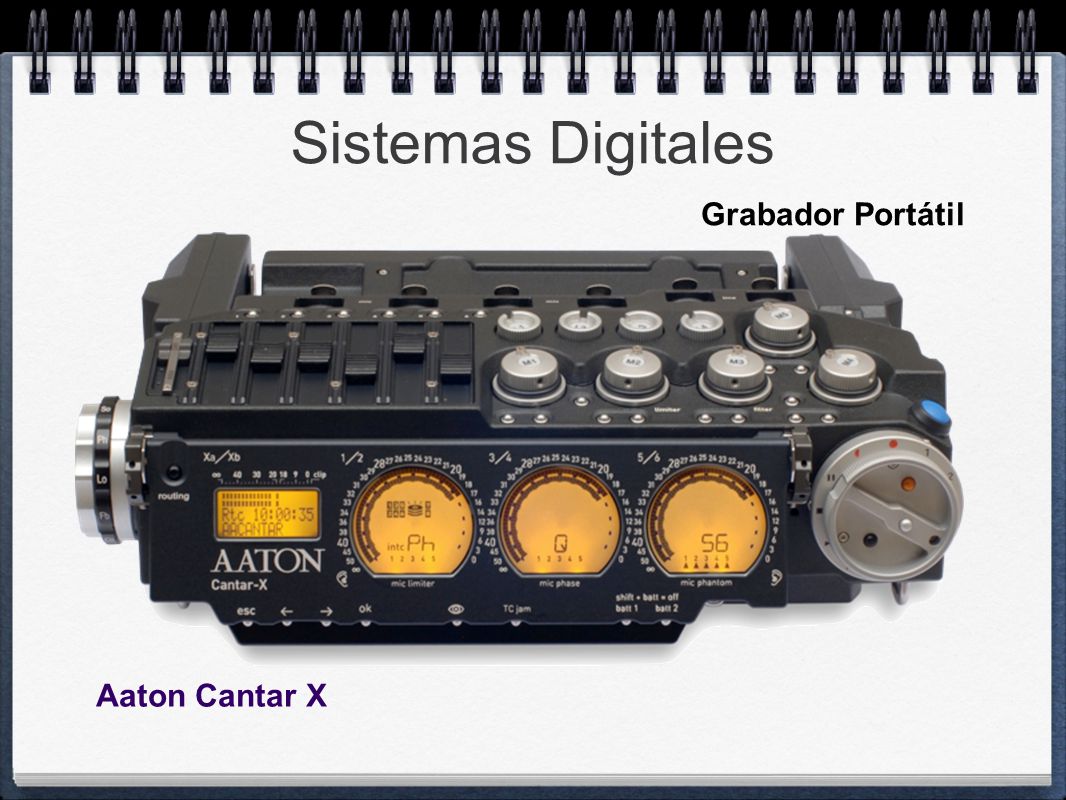

25 Sistemas Digitales Grabador Portátil Aaton Cantar X

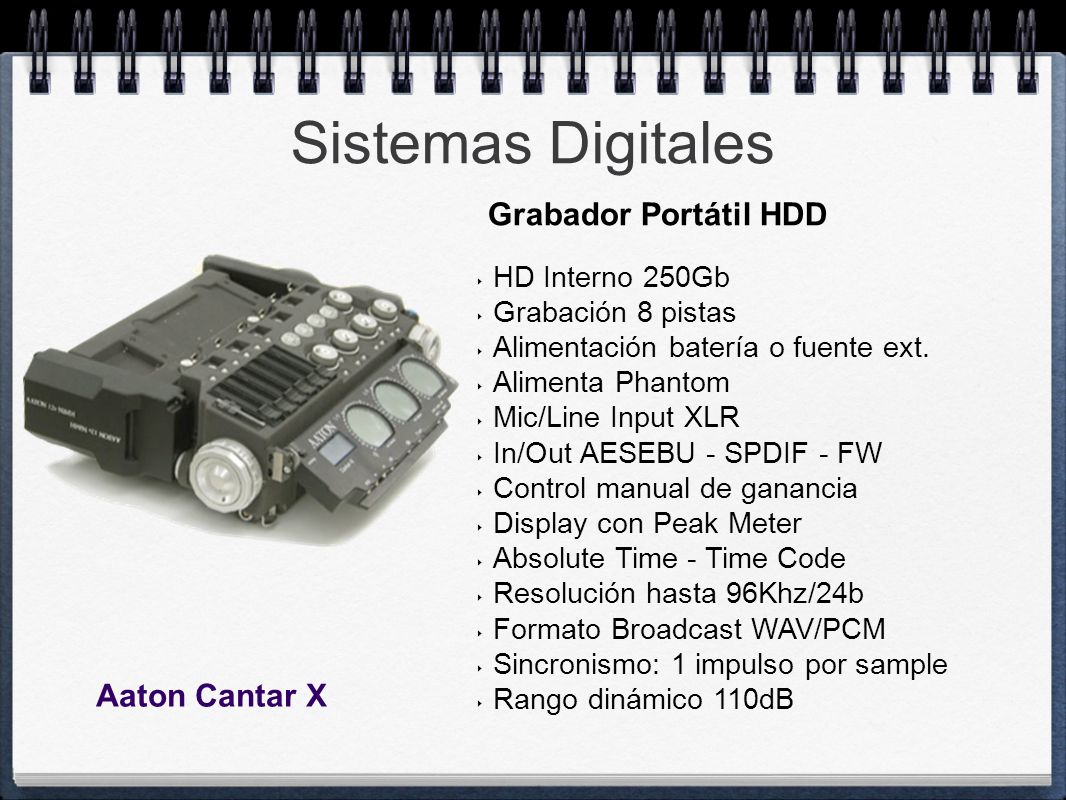

26 Sistemas Digitales Grabador Portátil HDD Aaton Cantar X
HD Interno 250Gb Grabación 8 pistas Alimentación batería o fuente ext. Alimenta Phantom Mic/Line Input XLR In/Out AESEBU - SPDIF - FW Control manual de ganancia Display con Peak Meter Absolute Time - Time Code Resolución hasta 96Khz/24b Formato Broadcast WAV/PCM Sincronismo: 1 impulso por sample Rango dinámico 110dB Aaton Cantar X

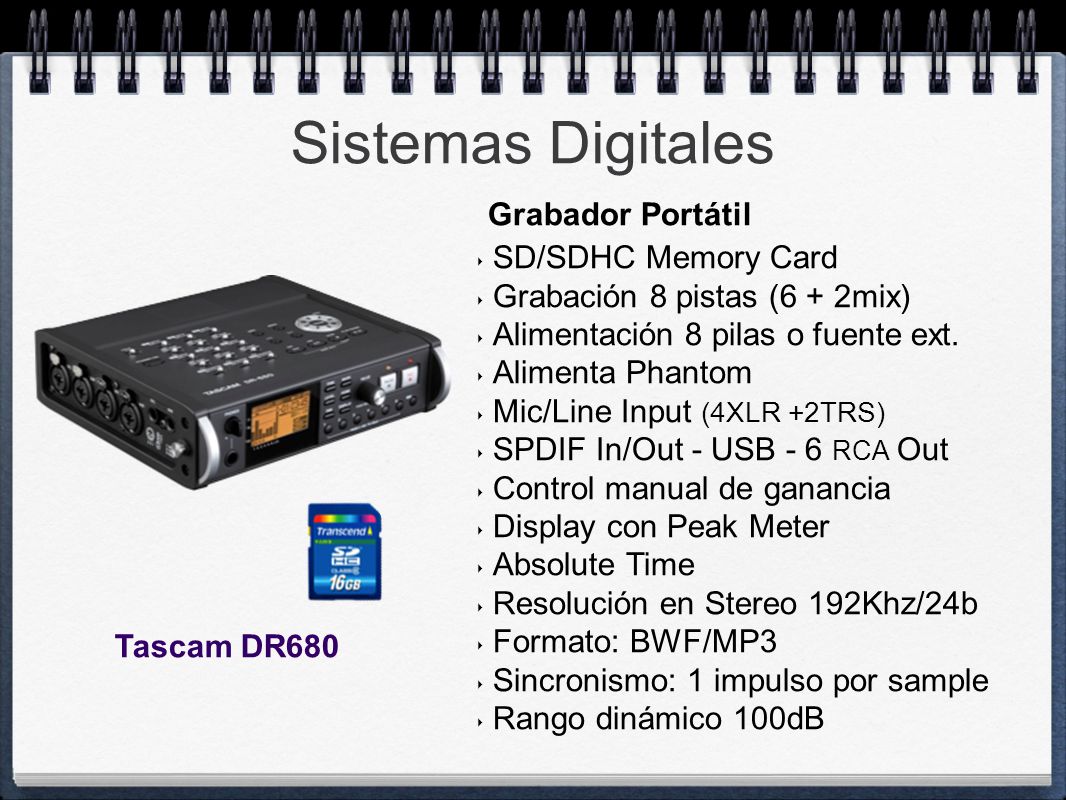

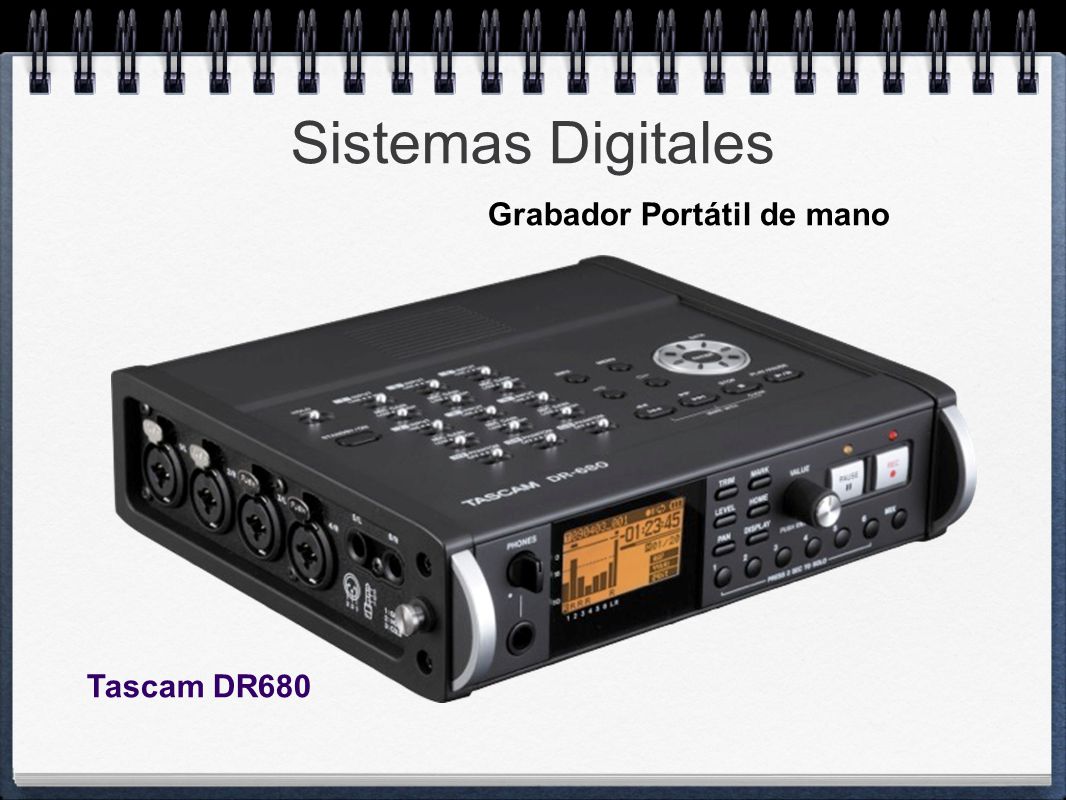

27 Sistemas Digitales Grabador Portátil de mano Tascam DR680

28 Sistemas Digitales Grabador Portátil SD/SDHC Memory Card
Grabación 8 pistas (6 + 2mix) Alimentación 8 pilas o fuente ext. Alimenta Phantom Mic/Line Input (4XLR +2TRS) SPDIF In/Out - USB - 6 RCA Out Control manual de ganancia Display con Peak Meter Absolute Time Resolución en Stereo 192Khz/24b Formato: BWF/MP3 Sincronismo: 1 impulso por sample Rango dinámico 100dB Tascam DR680

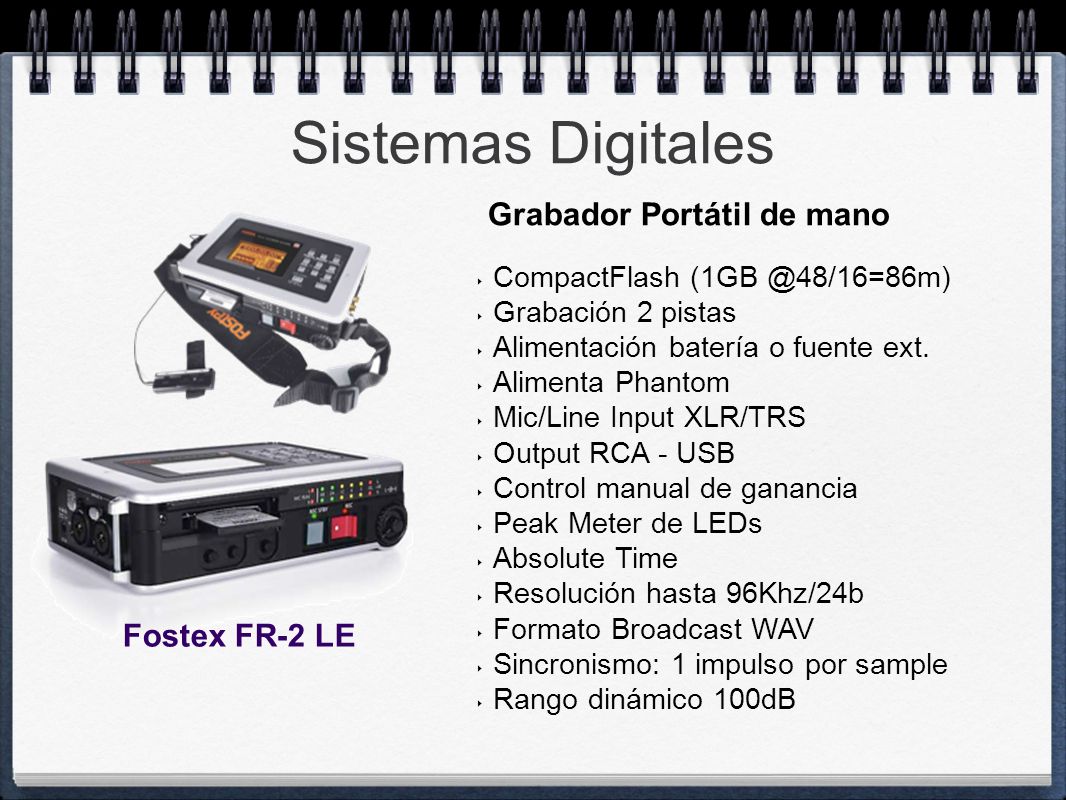

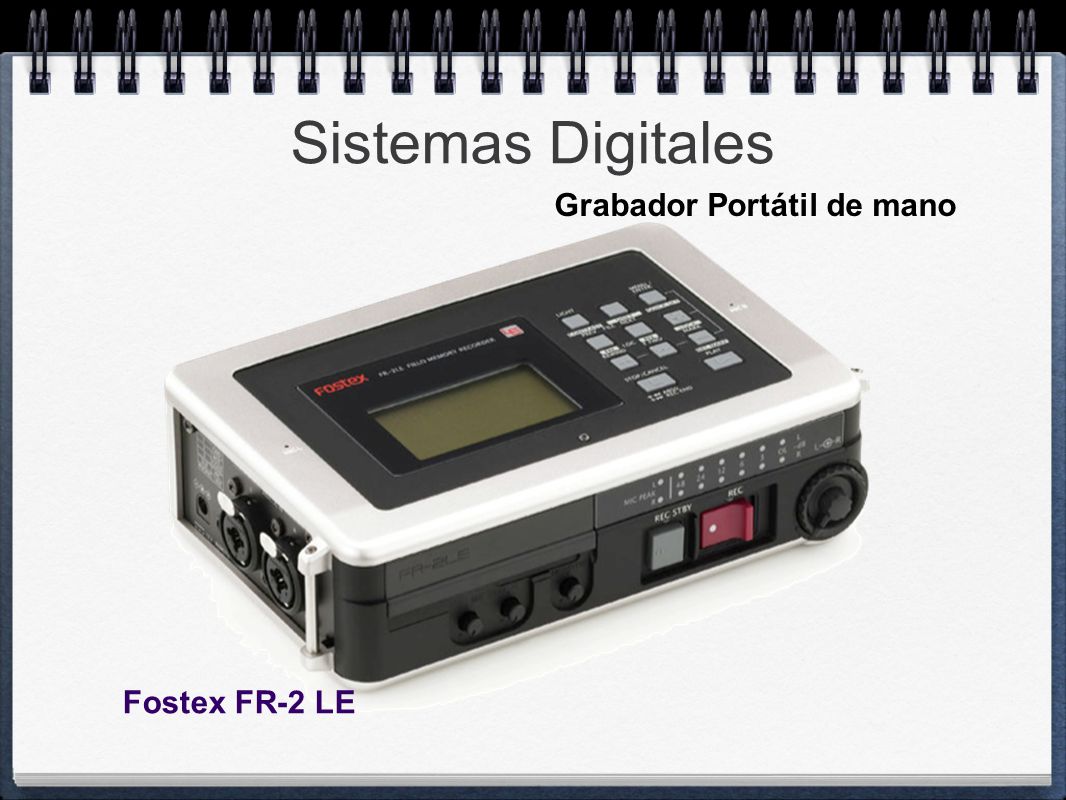

29 Sistemas Digitales Grabador Portátil de mano Fostex FR-2 LE

30 Sistemas Digitales Grabador Portátil de mano Fostex FR-2 LE
CompactFlash Grabación 2 pistas Alimentación batería o fuente ext. Alimenta Phantom Mic/Line Input XLR/TRS Output RCA - USB Control manual de ganancia Peak Meter de LEDs Absolute Time Resolución hasta 96Khz/24b Formato Broadcast WAV Sincronismo: 1 impulso por sample Rango dinámico 100dB Fostex FR-2 LE

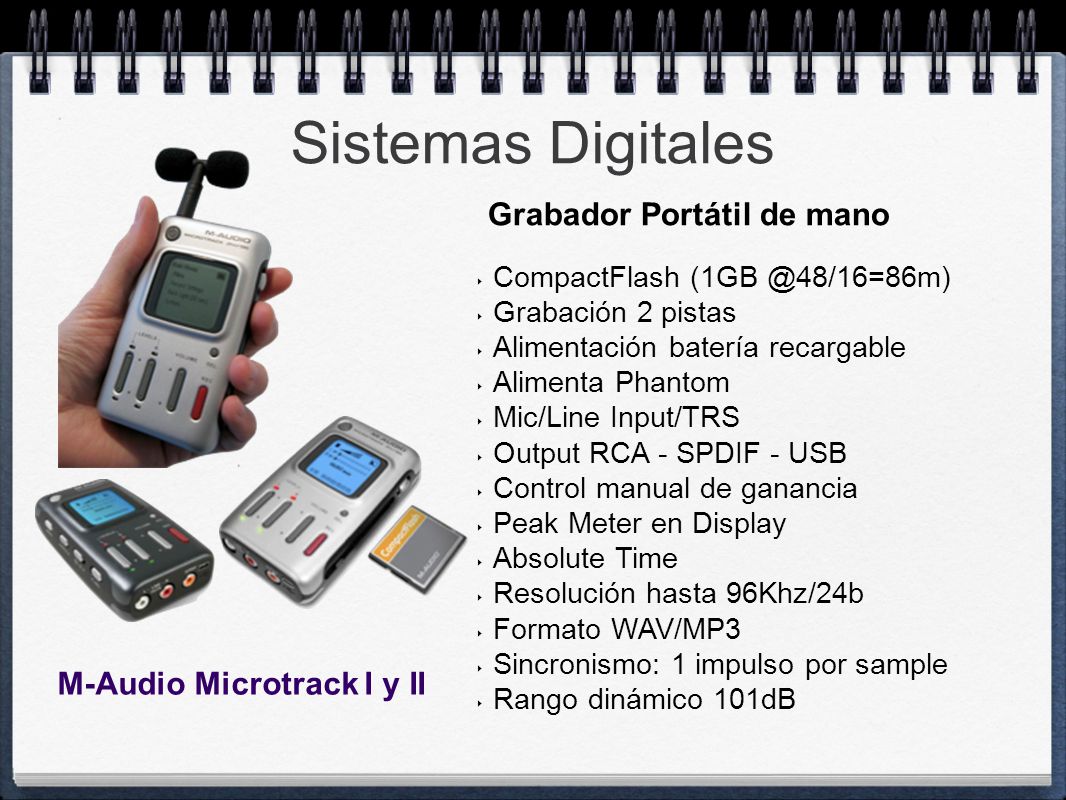

31 Sistemas Digitales Grabador Portátil de mano M-Audio Microtrack I y II
CompactFlash Grabación 2 pistas Alimentación batería recargable Alimenta Phantom Mic/Line Input/TRS Output RCA - SPDIF - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato WAV/MP3 Sincronismo: 1 impulso por sample Rango dinámico 101dB M-Audio Microtrack I y II

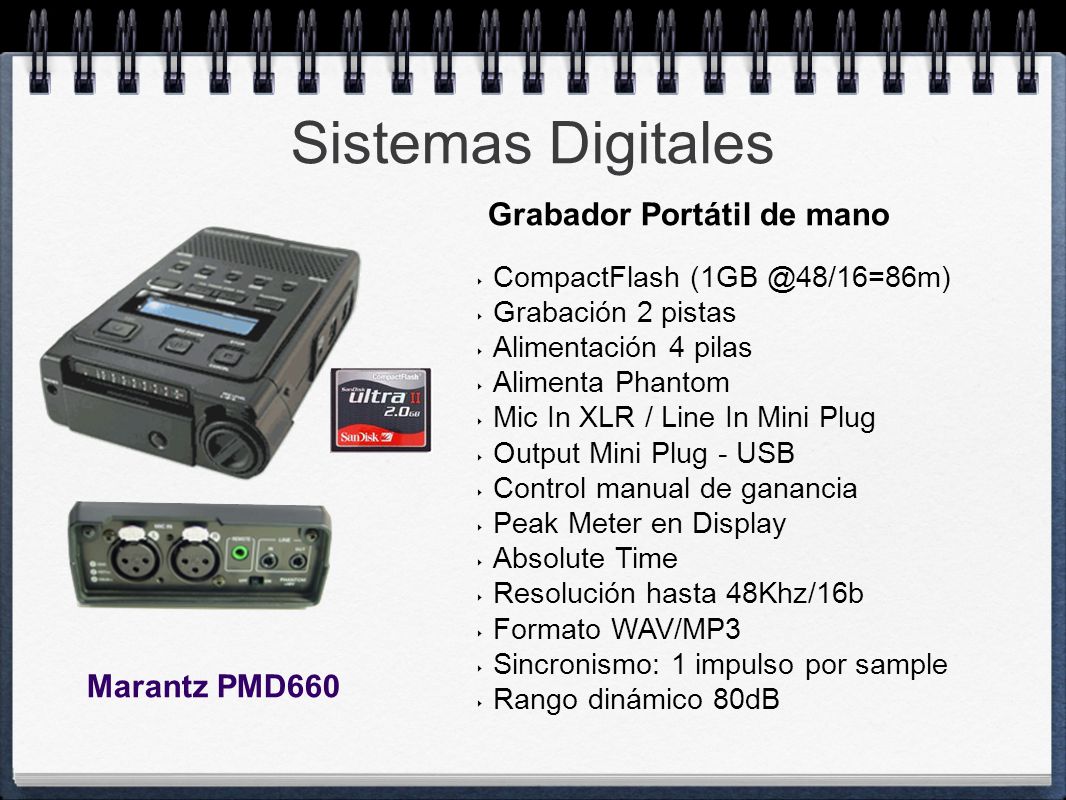

32 Sistemas Digitales Grabador Portátil de mano Marantz PMD660
CompactFlash Grabación 2 pistas Alimentación 4 pilas Alimenta Phantom Mic In XLR / Line In Mini Plug Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 48Khz/16b Formato WAV/MP3 Sincronismo: 1 impulso por sample Rango dinámico 80dB Marantz PMD660

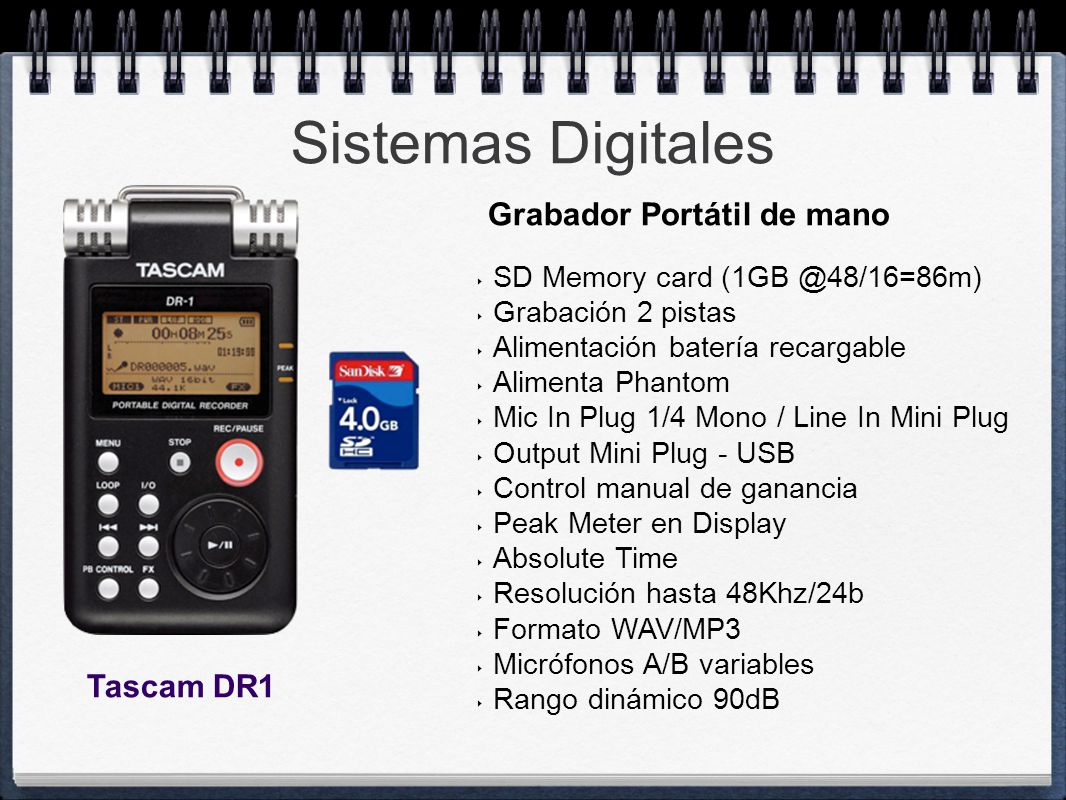

33 Sistemas Digitales Grabador Portátil de mano Tascam DR1
SD Memory card Grabación 2 pistas Alimentación batería recargable Alimenta Phantom Mic In Plug 1/4 Mono / Line In Mini Plug Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 48Khz/24b Formato WAV/MP3 Micrófonos A/B variables Rango dinámico 90dB Tascam DR1

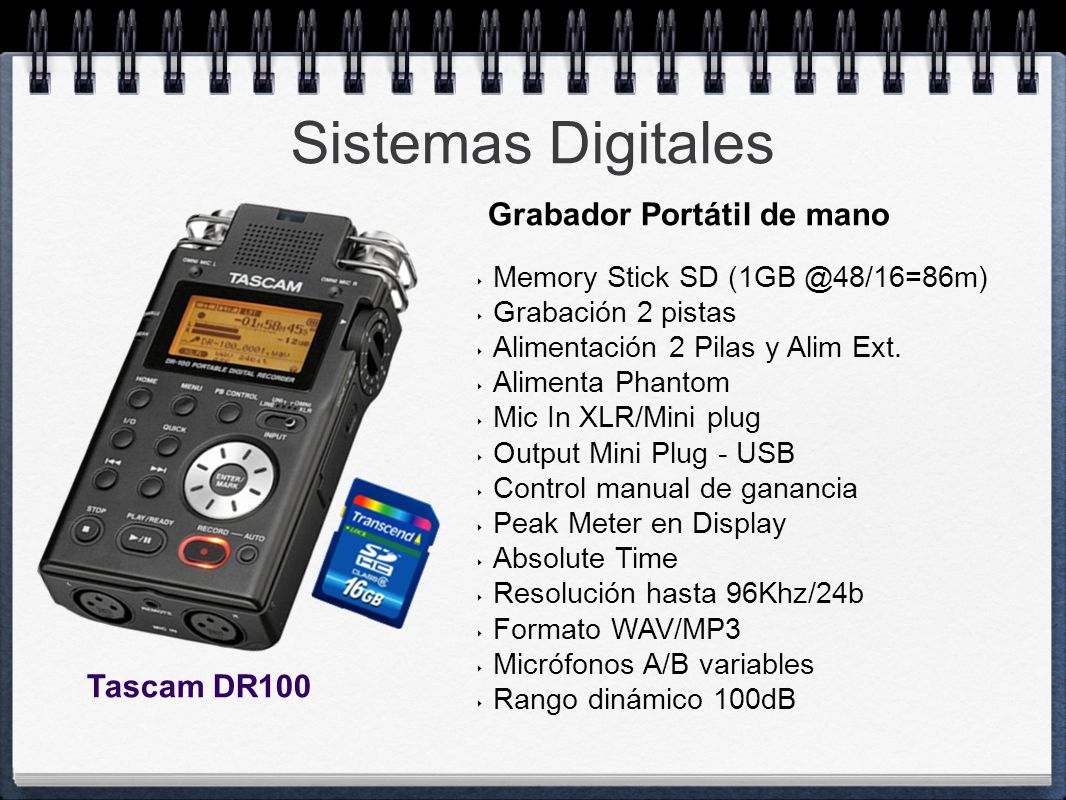

34 Sistemas Digitales Grabador Portátil de mano Tascam DR100
Memory Stick SD Grabación 2 pistas Alimentación 2 Pilas y Alim Ext. Alimenta Phantom Mic In XLR/Mini plug Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato WAV/MP3 Micrófonos A/B variables Rango dinámico 100dB Tascam DR100

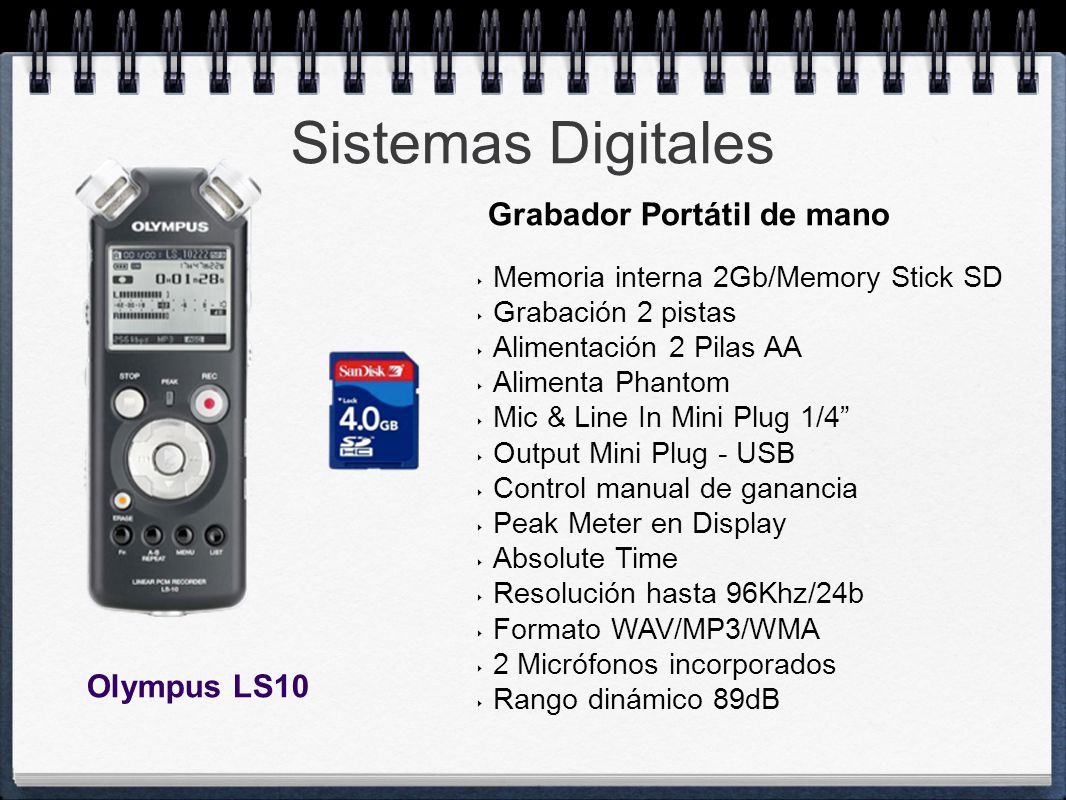

35 Sistemas Digitales Grabador Portátil de mano Olympus LS10
Memoria interna 2Gb/Memory Stick SD Grabación 2 pistas Alimentación 2 Pilas AA Alimenta Phantom Mic & Line In Mini Plug 1/4” Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato WAV/MP3/WMA 2 Micrófonos incorporados Rango dinámico 89dB Olympus LS10

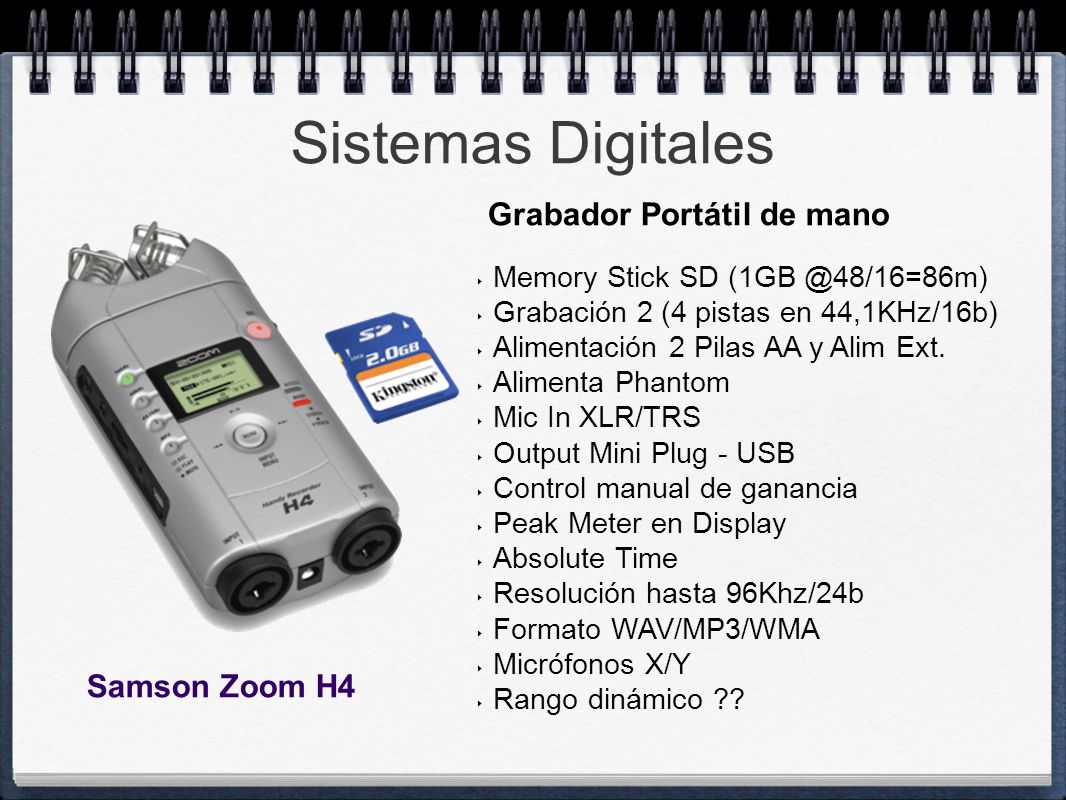

36 Sistemas Digitales Grabador Portátil de mano Samson Zoom H4
Memory Stick SD Grabación 2 (4 pistas en 44,1KHz/16b) Alimentación 2 Pilas AA y Alim Ext. Alimenta Phantom Mic In XLR/TRS Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato WAV/MP3/WMA Micrófonos X/Y Rango dinámico ?? Samson Zoom H4

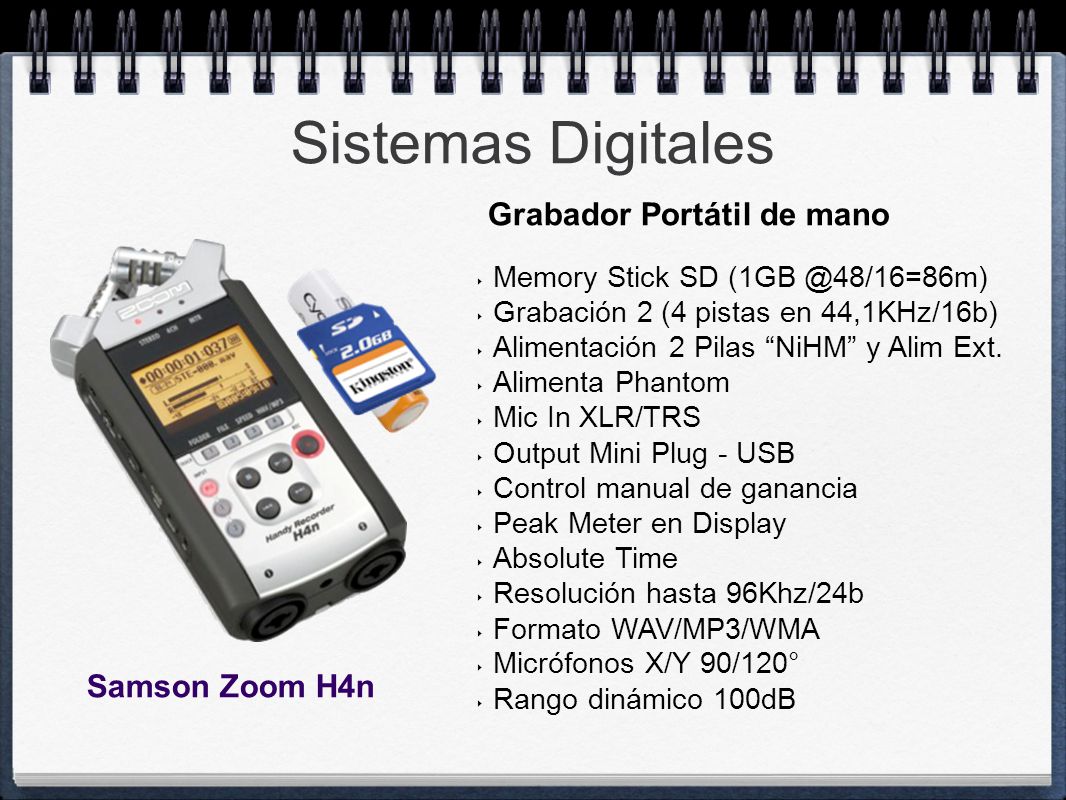

37 Sistemas Digitales Grabador Portátil de mano Samson Zoom H4n
Memory Stick SD Grabación 2 (4 pistas en 44,1KHz/16b) Alimentación 2 Pilas “NiHM” y Alim Ext. Alimenta Phantom Mic In XLR/TRS Output Mini Plug - USB Control manual de ganancia Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato WAV/MP3/WMA Micrófonos X/Y 90/120° Rango dinámico 100dB Samson Zoom H4n

38 Sistemas Digitales Grabador Portátil de mano Samson Zoom H1 Micro SD
Grabación 2 (4 pistas en 44,1KHz/16b) Alimentación 1 Pila AA y Alim Ext. Mic IN Mini Plug Output Mini Plug - USB Control manual de ganancia/AGC Peak Meter en Display Absolute Time Resolución hasta 96Khz/24b Formato BWF/MP3 Micrófonos X/Y Rango dinámico 100dB Samson Zoom H1
