1 RECTIFICADOR PUENTE H. CC-CC JOSELIN BURGOS ORTEGA ING. ELECTRONICA JOSELIN BURGOS ORTEGA ING. ELECTRONICA IGNACIO ORTIZ BAEZ ING. ELECTRONICA IGNACIO ORTIZ BAEZ ING. ELECTRONICA

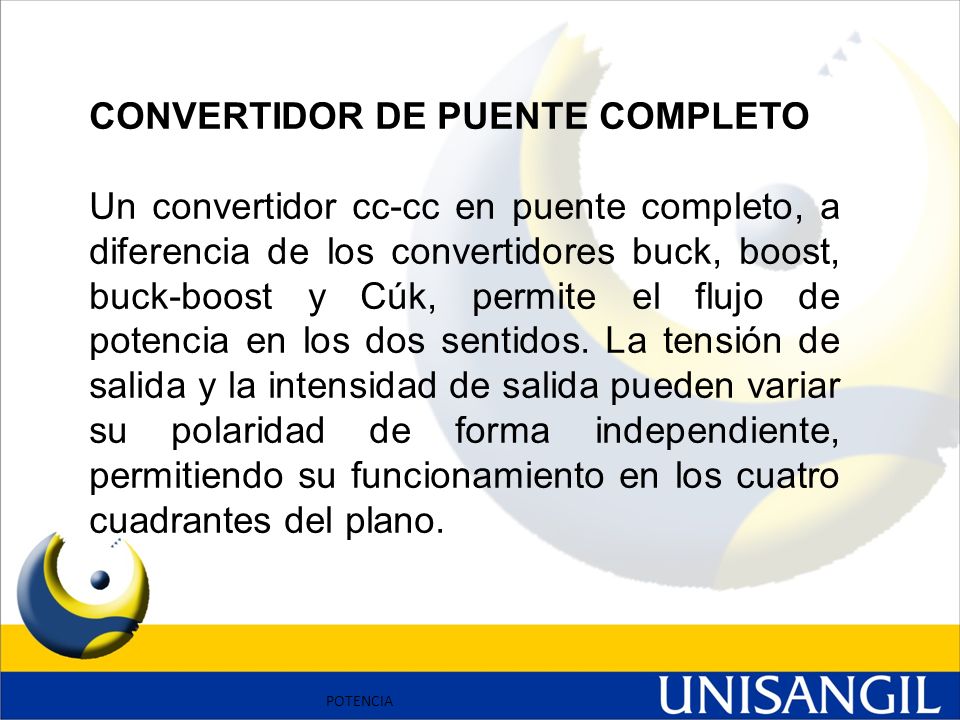

2 POTENCIA CONVERTIDOR DE PUENTE COMPLETO Un convertidor cc-cc en puente completo, a diferencia de los convertidores buck, boost, buck-boost y Cúk, permite el flujo de potencia en los dos sentidos. La tensión de salida y la intensidad de salida pueden variar su polaridad de forma independiente, permitiendo su funcionamiento en los cuatro cuadrantes del plano.

3 INVERSOR PUENTE COMPLETO POTENCIA

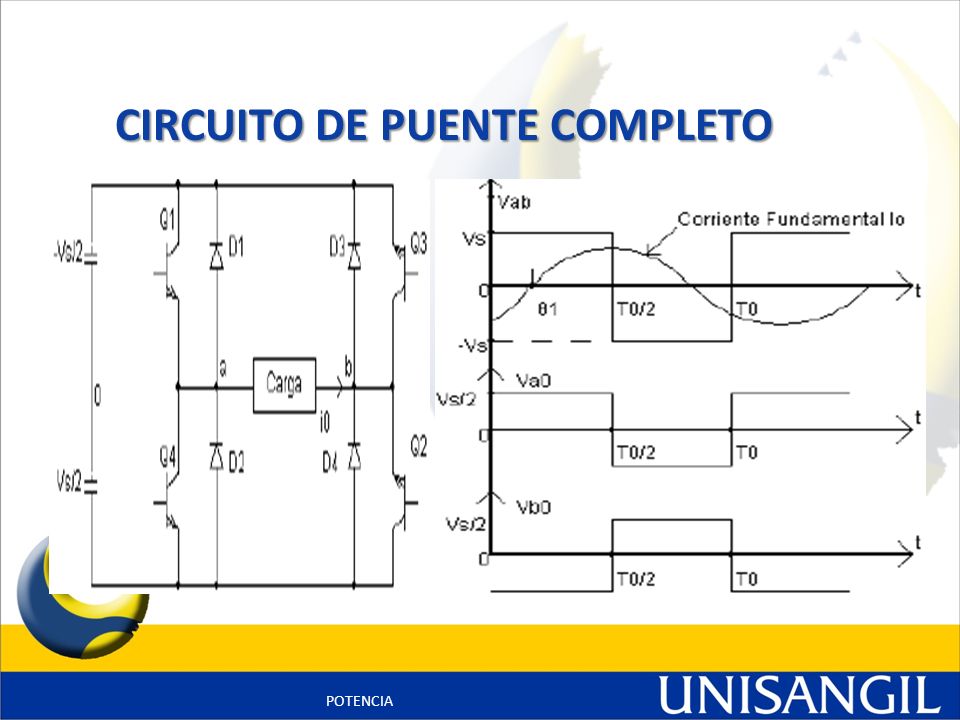

4 CIRCUITO DE PUENTE COMPLETO POTENCIA

5 ECUACIONES DE PUENTE COMPLETO CC-CC potencia Vrms Voltaje instantáneo a partir de las series de Fourier Vrms de la componente fundamental Cuando n=1

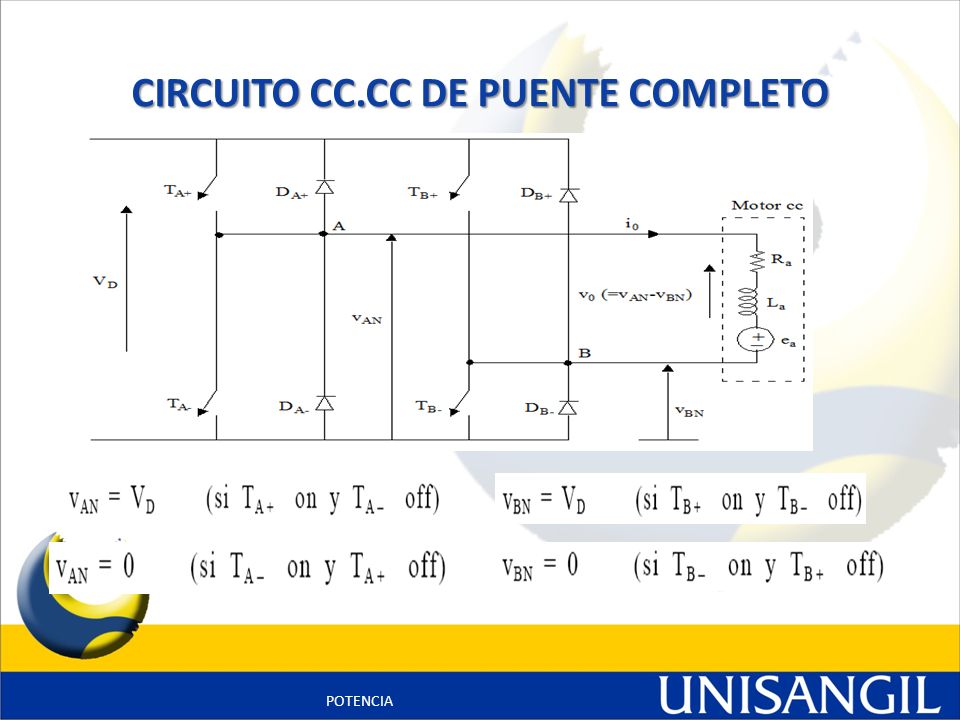

6 CIRCUITO CC.CC DE PUENTE COMPLETO POTENCIA

7 ANALIS DEL PUENTE H Las anteriores condiciones muestran que la tensión v AN depende únicamente de qué interruptor de la pata A esté cerrado, y no del sentido de la corriente de salida. Por ello, la tensión media de salida del convertidor en el punto A durante el periodo Ts es función tanto de la tensión de entrada V DA+ : como del ratio de activación del interruptor T t on y t off representan, respectivamente, los intervalos en que T A+ se encuentra cerrado y abierto. V 0 = (V AN - V BN )

8 CONTROL DEL PUENTE COMPLETO (PWM) POTENCIA (T A+, T B- ) (T A-, T B+ )

9 RESUMEN

10 APLICACIÓN La principal aplicación de estos convertidores reside en su empleo en el accionamiento de motores de corriente continua. En fuentes de voltajes conmutada. Activación de robots. Aire acondicionado

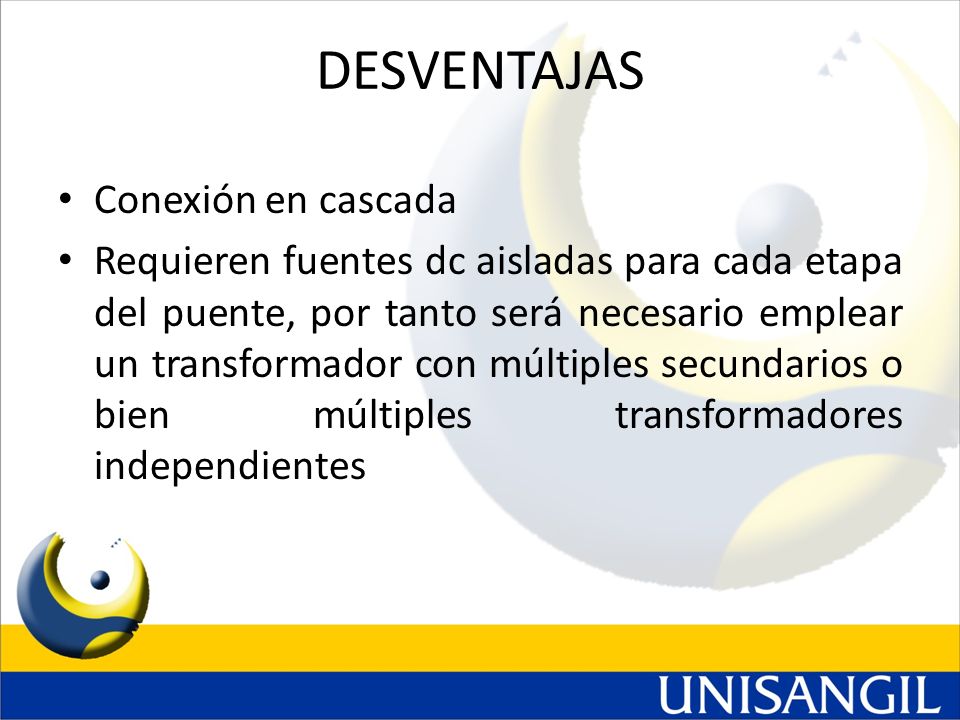

11 DESVENTAJAS Conexión en cascada Requieren fuentes dc aisladas para cada etapa del puente, por tanto será necesario emplear un transformador con múltiples secundarios o bien múltiples transformadores independientes

12 BIBLIOGRAFIA /index.php?option=com_content&view=article&catid=15%3A bloque-2-convertidores&id=79%3A41-conceptos-basicos-de- los-inversores-conmutados&Itemid=97 POTENCIA

13 JOSELIN BURGOS ORTEGA ING. ELECTRONICA JOSELIN BURGOS ORTEGA ING. ELECTRONICA IGNACIO ORTIZ BAEZ ING. ELECTRONCA IGNACIO ORTIZ BAEZ ING. ELECTRONCA
