1 Edificios Inteligentes / Domótica (2da. Parte) Ing. Angelo Velarde Jefe del Área de Telecomunicaciones Sección Electricidad y Electrónica Pontificia Universidad Católica del Perú

2 Redes de Comunicaciones y BAS Integración de servicios CONTENIDOS

3 Equipos en el BAS

4 Controladores de Campo: - Controlan dispositivos y sensores - Ejecutan rutinas básicas de trabajo - Procesan algunos datos - Operan de manera limitada de forma independiente

5 Equipos en el BAS Controladores de Sistemas: - Basados en microcontroladores - De más capacidad que los de campo - Mantienen bases de datos - Colectan información operacional - Coordina funcionamiento de los de campo.

6 Equipos en el BAS Procesadores de Administración: - PC’s - Recolectan, almacenan y procesan datos históricos del sistema - Ejecutan programas de aplicación - Administran las actividades diarias - Actividades pre-programadas. - Seguridad de los sistemas - Administración de labores de mantenimiento y calendarización de eventos. - Gráficas de las actividades

7 Comunicación entre los equipos ● ¿Qué datos son necesarios? –..................... ● No hay un estándar común, poca interoperabilidad. ● Ejemplos: –Buiding Automation and Control network (BACnet) –European installation bus (EIB) –Local Operating Network Talk, Echelon Corporation (LonTalk) –BAS Internet Protocol

8 BACnet ● Estándar Americano (ANSI) desarrollado por ASHRAE (American Society of Heating, Refrigerating, and Air- Conditioning Engineers) en el 2001. ● Medios de Transmisión usados: –Cable coaxial –Cable de par trenzado –Fibra óptica ● Tendencia hacia IP

9 EIB ● Estándar desarrollado por SIEMENS entre 1990 y 2002, apoyado por la EIB Assiociation (EIBA) con 110 compañías relacionadas a la industria. ● Tendencia hacia IP ● Medios de Transmisión usados: –Cable de par trenzado –Línea de potencia –Radio Frecuencia (RF) ● Ha logrado unir: –European Home Systems Association (EHSA) –BatiBUS Club International (BCI) –EIBA Konnex Association (2001) Se ha formado Konnex Association (2001)

10 LonTalk ● Desarrollado por Echelon Corporation (1994) ● Interconexión con LonWorks utilizado en redes industriales. ● Medios de Transmisión –Líneas eléctricas –Par Trenzado –Fibra óptica –Cable Coaxial –Inalámbrico ● Hoy es un protocolo abierto. ● LonTalk y BACnet pueden coexistir.

11 BAS sobre IP ● Algo más complicado ● Dirección IP ● Mayor inteligencia en el procesador ● Hoy es posible

12 Medios de Transmisión – Par trenzado

13 Medios de Transmisión- Cable Coaxial

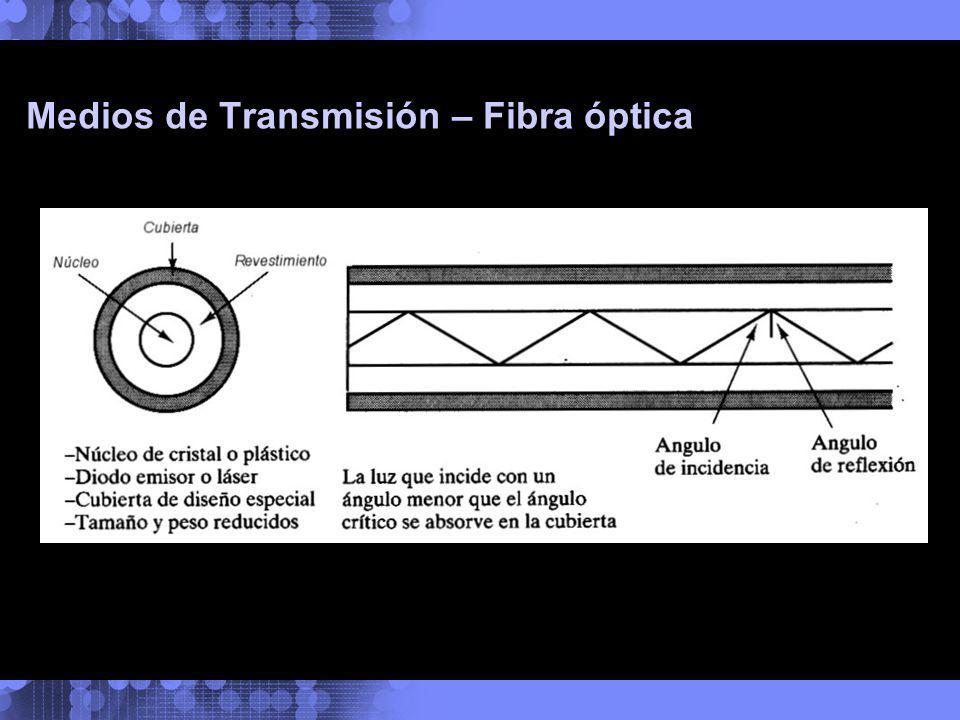

14 Medios de Transmisión – Fibra óptica

15 Integrando todo ● ¿Qué considerar?........ ● Lista de mercado –Identificar ubicación de los equipos BAS –Determinar la ruta del cableado y formas de distribución –Identificar ubicación de dispositivos BAS –Identificar que dispositivos se conectan y en que forma a la red considerando densidad del cableado y espacio necesario dentro de un área determinada –Determinar la ubicación de los controladores –Coordinar los diagramas de diseño –Determinar la forma de administrar el cableado y los sistemas –Definir las operaciones y responsabilidades de cada contrartista.

16 Un ejemplo ● ¿De quienes son las responsabilidades en un BAS? SCS o BAS ● Labores: Proveer, Instalar, Poner a punto y Probar ● Ejemplo: –Ductos de Cableado para voz y datos: –Provee: –Instala: –Pone a punto: –Prueba:

17 Algunas responsabilidades ● ¿Quiénes intervienen en: –Administración del proyecto –Definición de alarmas –Planos ¿Qué planos? –Planos del Backbone –Registros –Programación de eventos del control

18 SCS (Cableado Estructurado) ● La columna vertebral del Edificio Inteligente ● Los elementos más importantes son:

19 Área de Cobertura ● Es el área que delimita cada dispositivo BAS. Se le puede comparar con el área de trabajo de una red de cómputo. ● Se puede conectar un dispositivo BAS: –Desde una toma de pared –Desde el Distribuidor de cableado horizontal –Desde otro Dispositivo BAS.

20 Área de Cobertura ● Se debe considerar: –Un método de distribución del cableado –Número de sistemas a ser integrado –Los requerimientos de espacio ● Ejemplo: –Para voz y datos en general el área de trabajo es de 10m 2 –Para dispositivos BAS (Edificios comerciales) )el área de trabajo es de 25m 2

21 Más aplicaciones ● Parking dentro de Centros comerciales: –BAS-AC = 50m2 –VyD-AC =........... –Considerar Seguridad, HVAC, Sistemas de perifoneo, Sistemas contra incendios. –No se considera red de Voz y datos ● Fábricas –BAS-AC = 50m2 –VyD-AC = 84m2 –Considerar áreas de oficinas, áreas de procesos, inclusión de red industrial ● Hoteles –BAS-AC = 25m2 –VyD-AC = 23m2 –Requerimientos por habitación.

22 Más aplicaciones ● Salones de clase –BAS-AC = 25m2 –VyD-AC = 5m2 –Considerar Nº de alumnos. Conexiones de cómputo por aula, básicamente se considera el aula para este fin. ● Hospitales –BAS-AC = 25m2 –VyD-AC = 14m2 –Considerar los diferentes ambientes y sus características: oficinas, cuartos de pacientes, laboratorios, cuartos de operación. Mejor identificar necesidades de manera separada. ● Cuartos de máquinas –BAS-AC = 5m2 –VyD-AC = 84m2 –Considerar equipos de aire acondicionado (enfriadores, calentadores, manejadores de agua, ventiladores, etc.)

23 HCP (Punto de conexión horizontal) ● Por lo menos a 15mts del cuarto de equipos. ● Como máximo debe manejar 12 enlaces. ● Debe ser visible ● Debe ser accesible ● Debe ser escalable.

24 Cableado Horizontal ● Debemos fijarnos en las distancias máximas de los fabricantes ● En algunos casos se pueden lograr distancias de 1.2Km de cableado horizontal. ● Con repetidores la distancia se puede extender.

25 Referencias básicas ● Transmission and Distribution Methods Manual TDM, 10th edition 2003. BICSI ● Normas NEC (NFPA 70), NFPA, ANSI/EIA/TIA, MTC, etc.

26 Y la tarea?

27 Gracias por su atención Consultas lvelard@pucp.edu.pelvelard@pucp.edu.pe
