1 Fibra Óptica continuación-3 Realizada por: Armando Sánchez Montero A.S.M© 2010 asamonciclista@hotmail.com Hoy es Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014Miércoles, 17 de Diciembre de 2014 y ahora mismo son las 12:03:39 p.m.12:03:39 p.m. y ahora mismo son las 12:03:39 p.m.12:03:39 p.m.

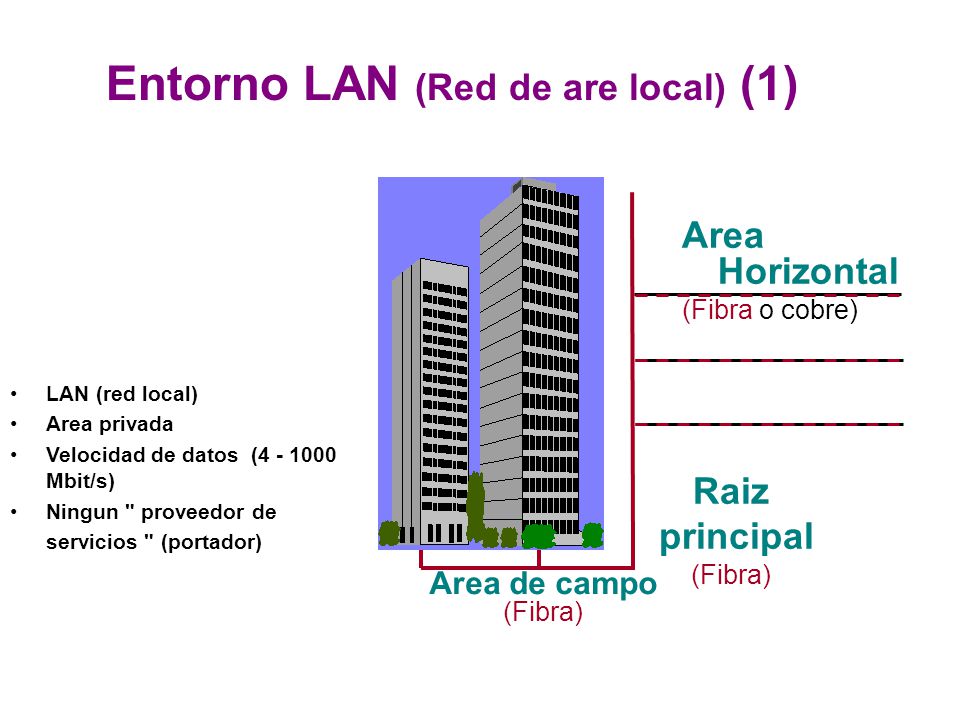

2 Entorno LAN (Red de are local) (1) Raiz principal (Fibra) Area de campo (Fibra) Area Horizontal (Fibra o cobre) LAN (red local) Area privada Velocidad de datos (4 - 1000 Mbit/s) Ningun " proveedor de servicios " (portador)

3 Entorno WAN (red de area amplia) (1) Red de area amplia (Telekom, Arcor, etc..) Vias públicas, calles, etc.. Tasa de datos alta 9.600 bit/s - 2,5 Gbit/s Neecesita “proveedor de servicios"

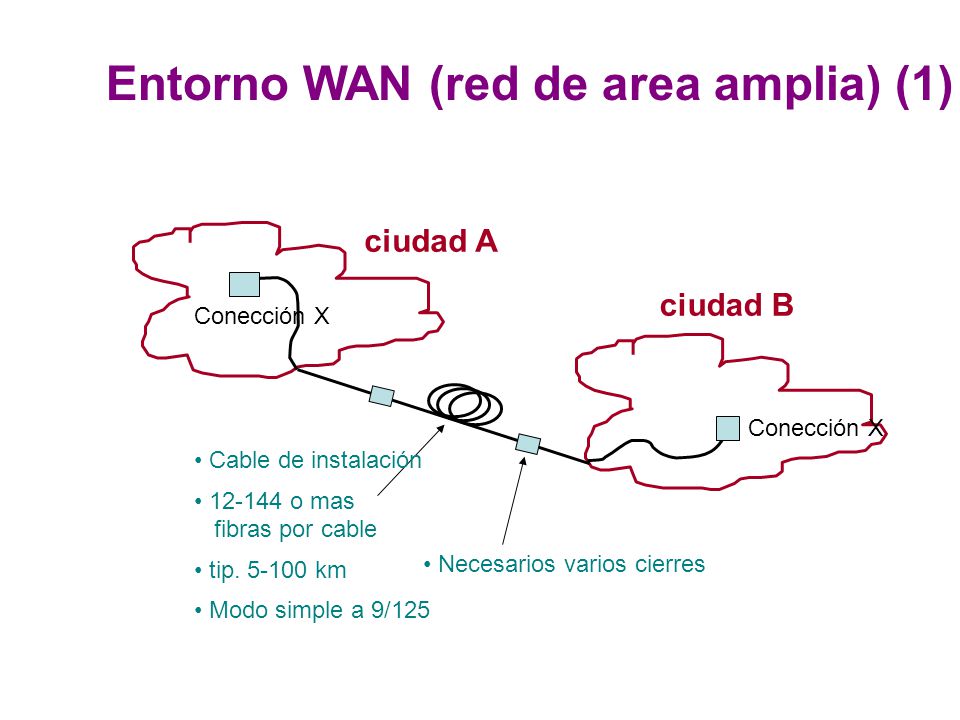

4 Entorno WAN (red de area amplia) (1) ciudad A ciudad B Cable de instalación 12-144 o mas fibras por cable tip. 5-100 km Modo simple a 9/125 Necesarios varios cierres Conección X

5 Comprobación de la Fibra Óptica

6 Test de longitud de onda 660nmLocalización Visual de Faltas 850nmLongitud de Onda Corta, Testeo Multimodo 1300nmLongitud de Onda Larga, Testeo Multimodo y Monomodo 1550nm Longitud de Onda Larga, Testeo Multimodo y Monomodo infrafed light

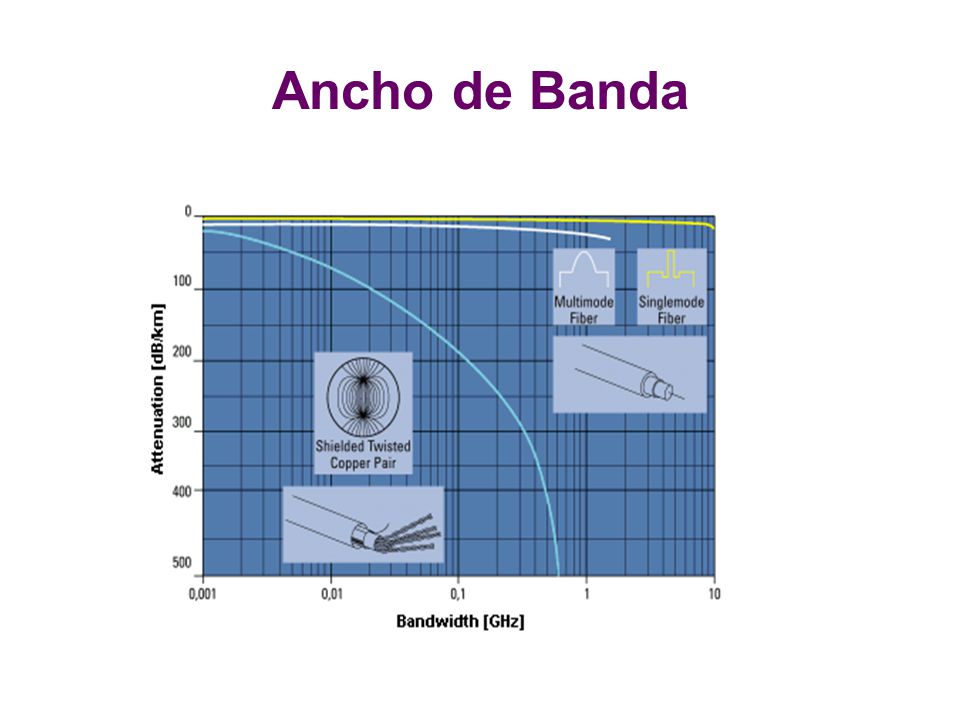

7 Ancho de Banda

8 0 1 2 3 4 5 6 7 7008009001000110012001300140015001600 MM 1.Window MM/SM 2.Window SM 3.Window dB/km nm Ventanas Ópticas

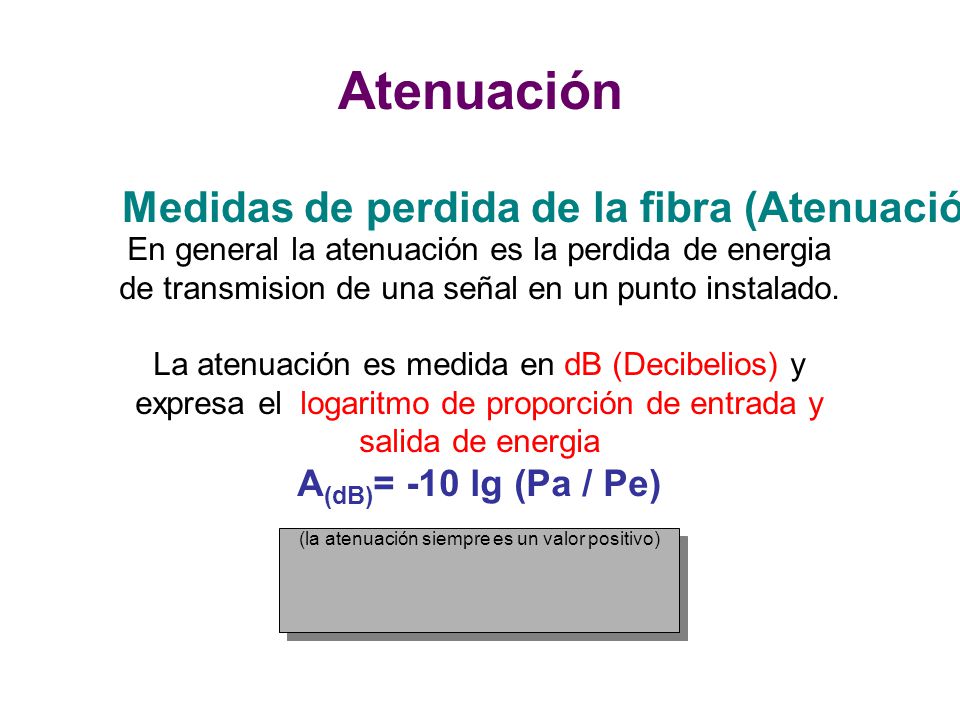

9 Medidas de perdida de la fibra (Atenuación) En general la atenuación es la perdida de energia de transmision de una señal en un punto instalado. La atenuación es medida en dB (Decibelios) y expresa el logaritmo de proporción de entrada y salida de energia A (dB) = -10 lg (Pa / Pe) (la atenuación siempre es un valor positivo) Atenuación

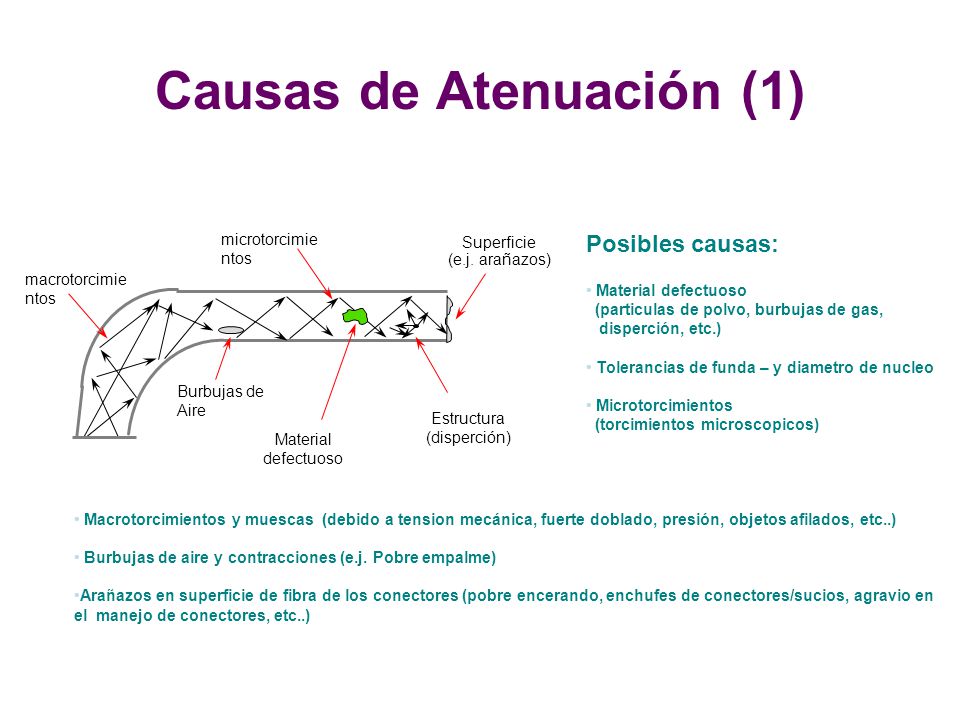

10 microtorcimie ntos Superficie (e.j. arañazos) Burbujas de Aire macrotorcimie ntos Material defectuoso Estructura (disperción) Macrotorcimientos y muescas (debido a tension mecánica, fuerte doblado, presión, objetos afilados, etc..) Burbujas de aire y contracciones (e.j. Pobre empalme) Arañazos en superficie de fibra de los conectores (pobre encerando, enchufes de conectores/sucios, agravio en el manejo de conectores, etc..) Posibles causas: Material defectuoso (particulas de polvo, burbujas de gas, disperción, etc.) Tolerancias de funda – y diametro de nucleo Microtorcimientos (torcimientos microscopicos) Causas de Atenuación (1)

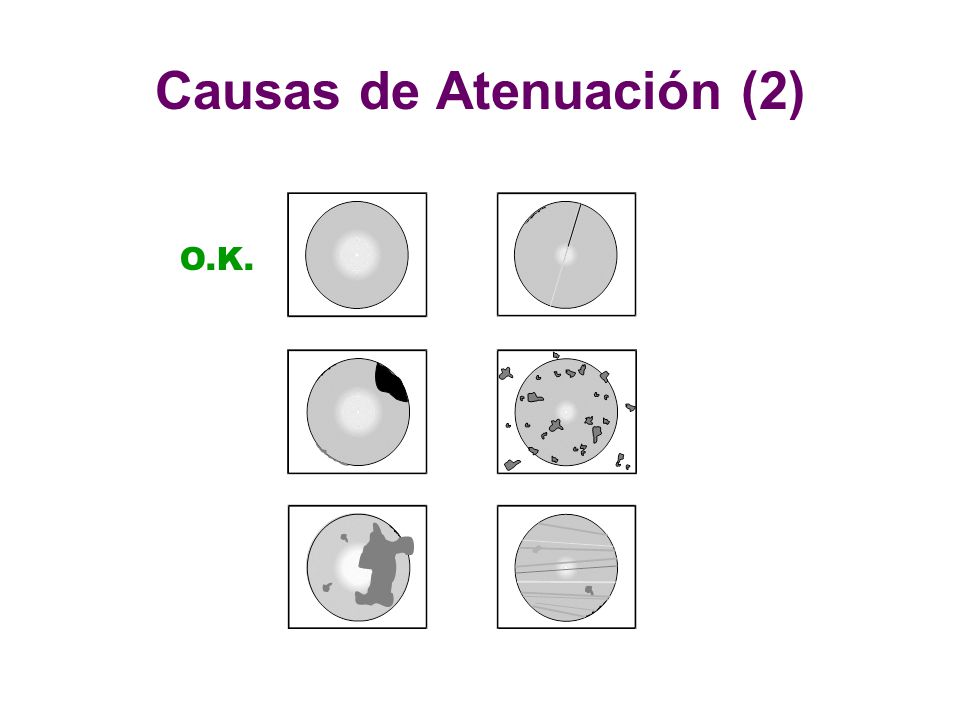

11 Causas de Atenuación (2) O.K.

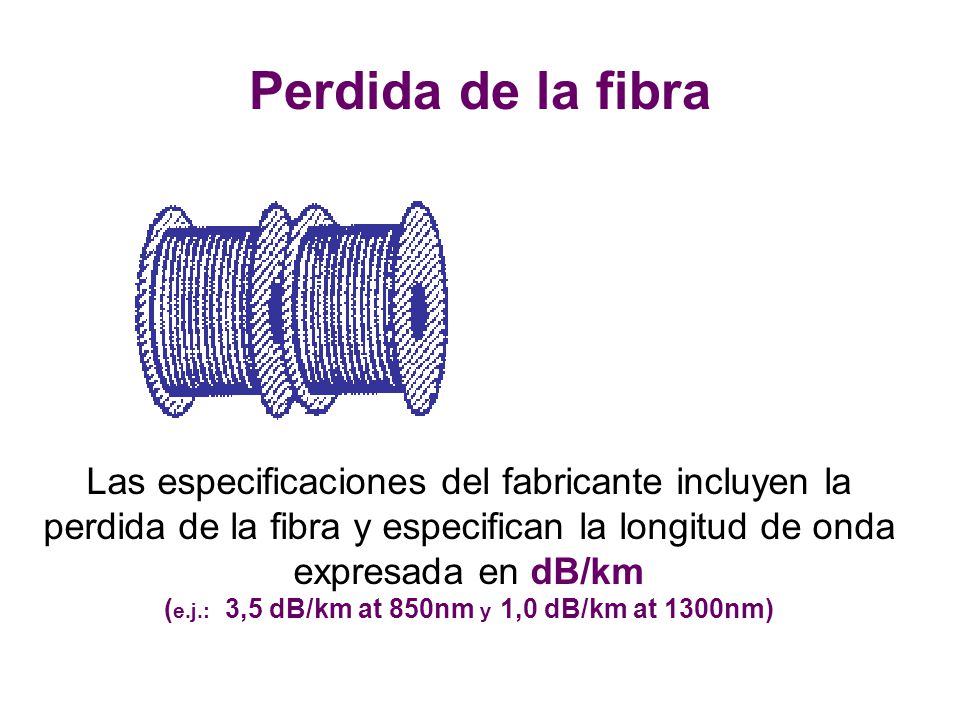

12 Las especificaciones del fabricante incluyen la perdida de la fibra y especifican la longitud de onda expresada en dB/km ( e.j.: 3,5 dB/km at 850nm y 1,0 dB/km at 1300nm) Perdida de la fibra

13 dBm = dB a la base de 1 milivatio Medida óptica de la potencia es siempre en dBm (o vatio) la diferencia entre 2 medidas de la potencia es atenuación y está siempre en los dB Ejemplo P (potencia de entrada) -15,2 dBm - P (potencia de salida) -( -30,0 dBm) ================ ============ atenuación 14,8 dB dB vs. dBm 0 dbm -3 dbm -10 dbm -20 dbm -30 dbm -40 dbm -50 dbm 0,001 mW (1 µW) 0,01 mW 0,1 mW 0,5 mW 1 mW 0,00001 mW 0,0001 mW - dBm + dBm

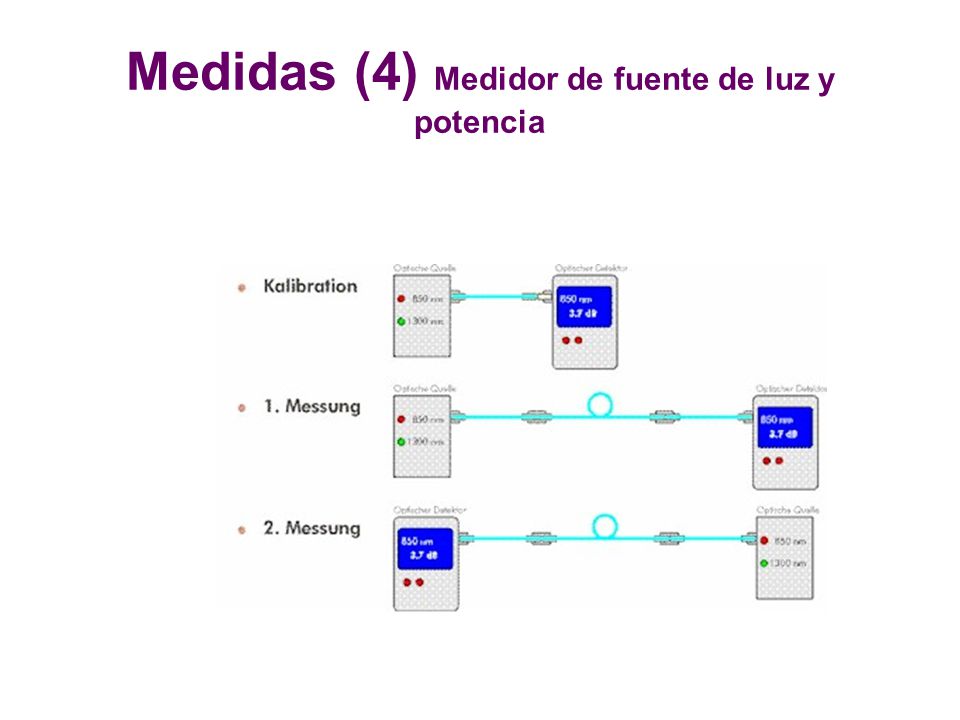

14 Medidas (4) Medidor de fuente de luz y potencia

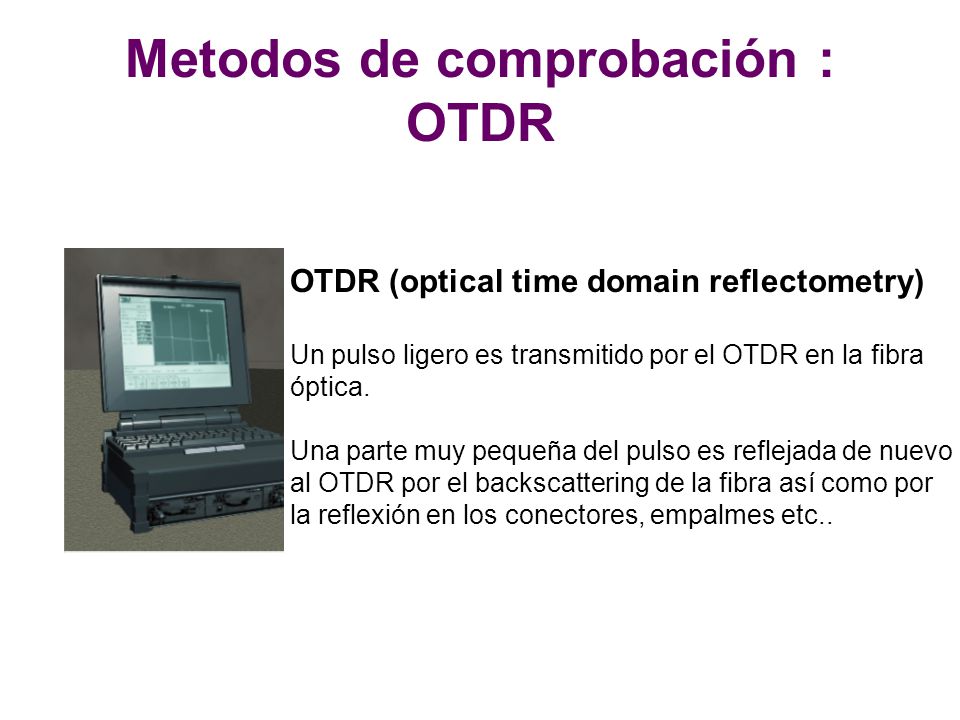

15 OTDR (optical time domain reflectometry) Un pulso ligero es transmitido por el OTDR en la fibra óptica. Una parte muy pequeña del pulso es reflejada de nuevo al OTDR por el backscattering de la fibra así como por la reflexión en los conectores, empalmes etc.. Metodos de comprobación : OTDR

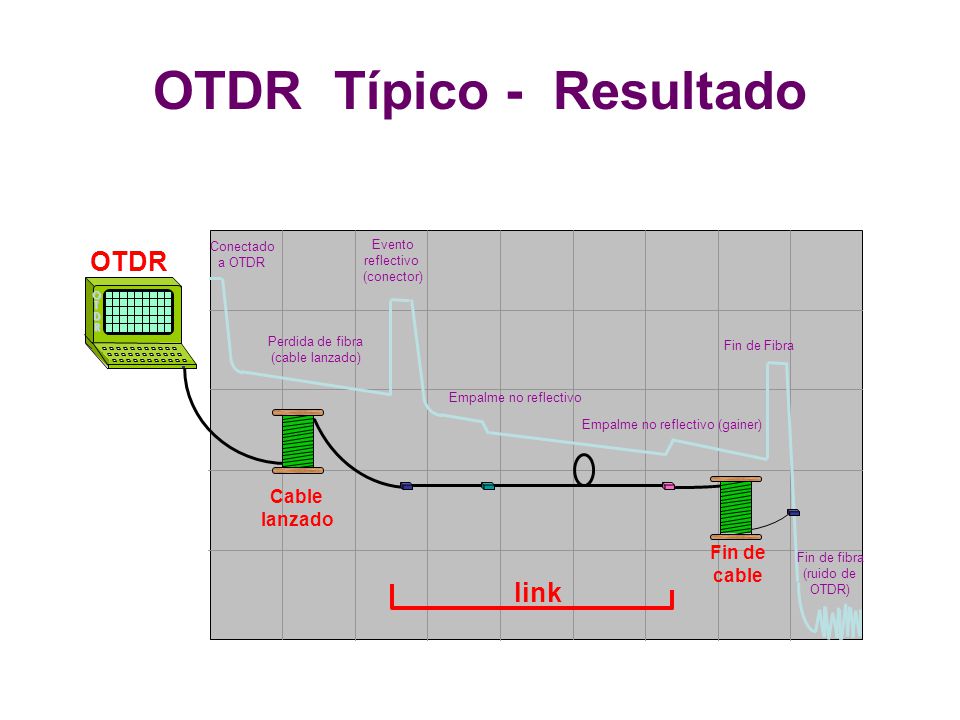

16 OTDR Típico - Resultado OTDR Conectado a OTDR Perdida de fibra (cable lanzado) Evento reflectivo (conector) Empalme no reflectivo Empalme no reflectivo (gainer) Fin de Fibra Fin de fibra (ruido de OTDR) link OTDR Fin de cable Cable lanzado

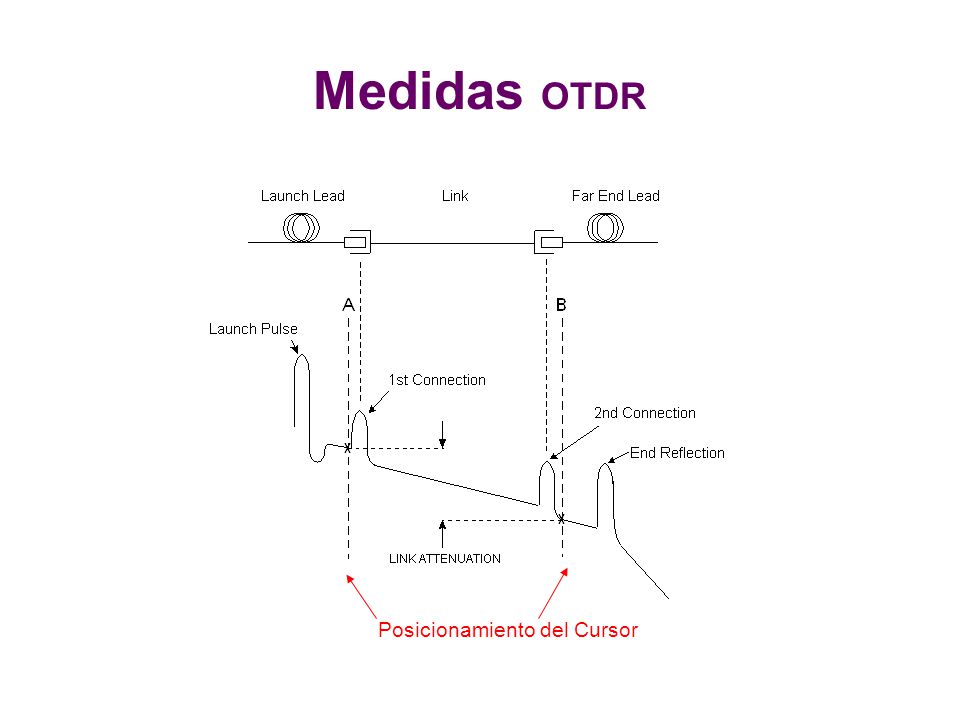

17 Medidas OTDR Posicionamiento del Cursor

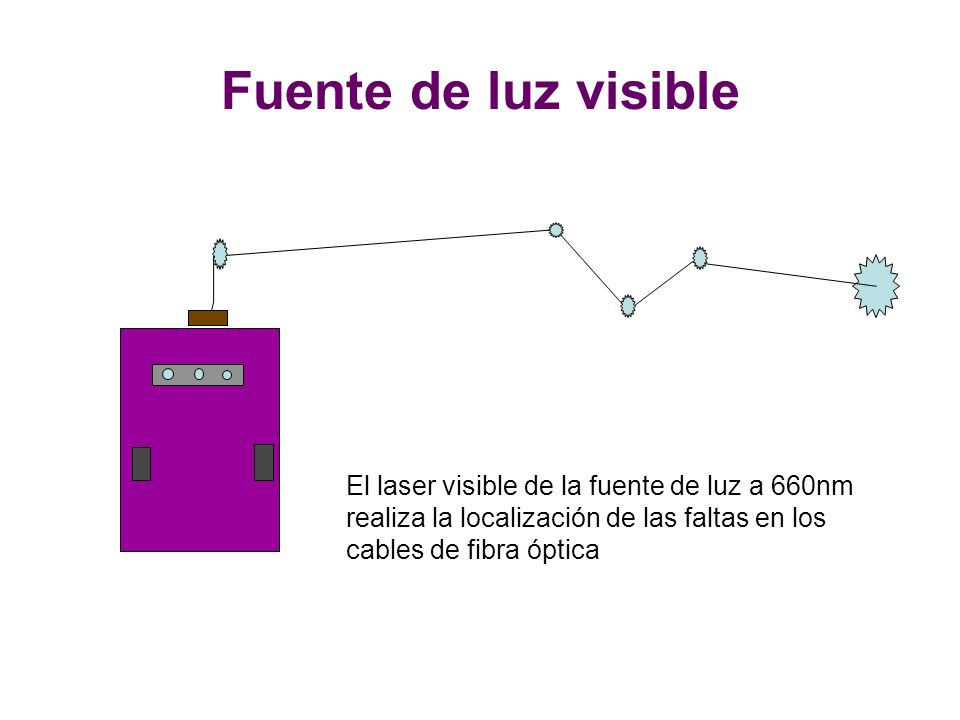

18 Fuente de luz visible El laser visible de la fuente de luz a 660nm realiza la localización de las faltas en los cables de fibra óptica

19 Ejemplo: Vamos a diseñar una conexión óptica. El bitrate es 10Mbit/s y la longitud de conexión debe ser 200 metros. En la conexión habrá un empalme óptico. Potencia de transmisiónP(s)=10 uW -20,0 dBm 200m G50/125a(c)=0,2 km * 3,5 dB/km (-) 0,7 dB 1 empalme(termal)a(s)=0,1 dB (-) 0,1 dB Sistema de reservaa(r)=3,0 dB (-) 2,0 dB ====================================================== suma - 22,8 dBm Potencia minima recibida P(e)=6uW= (-) - 22,2 dBm ============ - 0,6 dB => not O.K. Solución: Elija otro sistema con un diodo más alto de transmisión (una potencia más alta de salida) o haga un compromiso con la reserva del sistema (no recomendado). Previsión de Pérdida de la Fibra

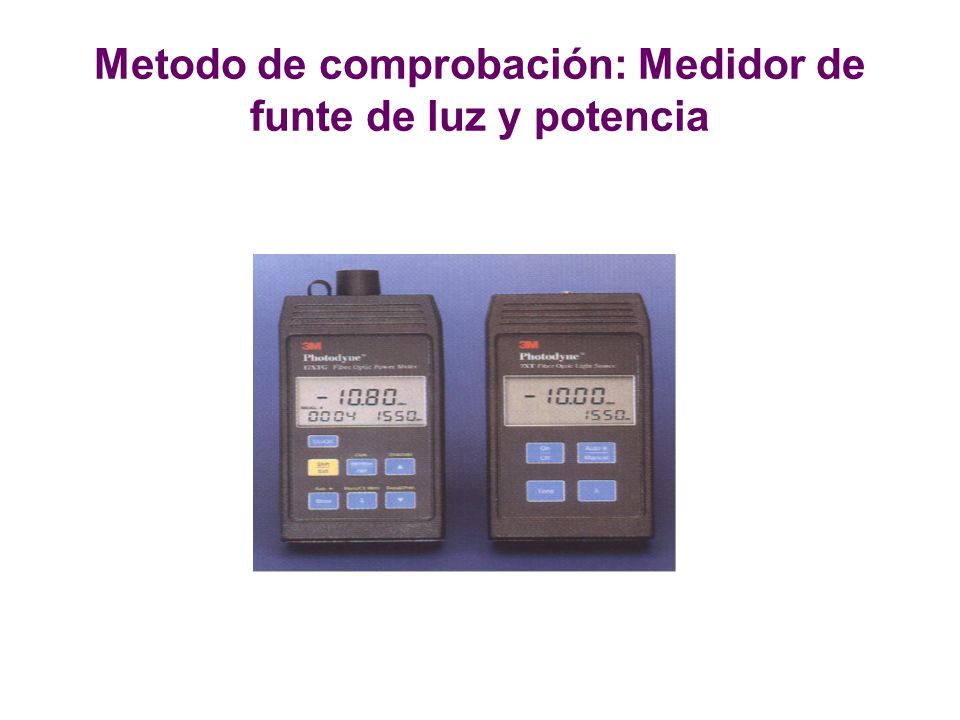

20 Metodo de comprobación: Medidor de funte de luz y potencia

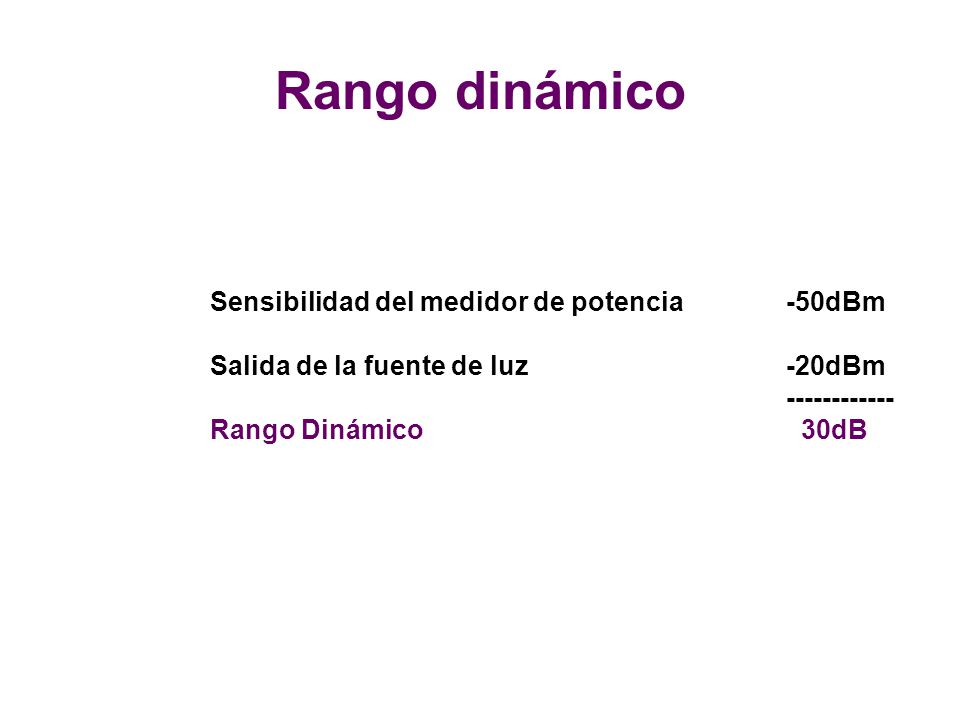

21 Sensibilidad del medidor de potencia-50dBm Salida de la fuente de luz-20dBm ------------ Rango Dinámico 30dB Rango dinámico

22 Sensibilidad del medidor de potencia-50dBm Salida de la fuente de luz-20dBm ------------ Rango Dinámico 30dB Perdidas por km 1300nm = 1dB/km La distancia es: 30dB / 1dB/km = 30km Rango de distancia por hora

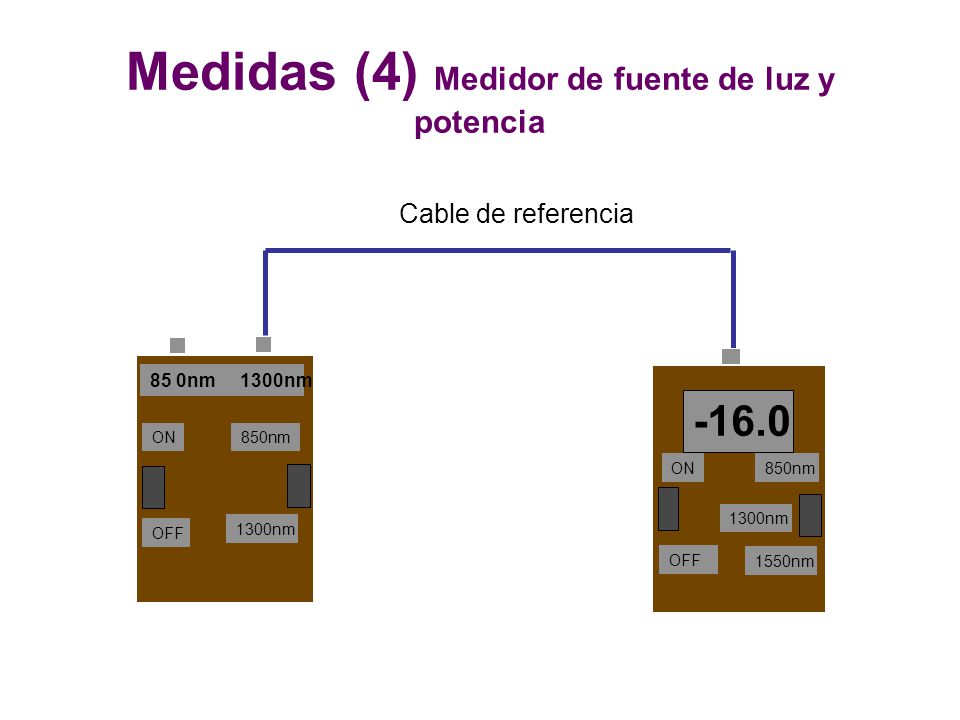

23 ON OFF 850nm 1300nm ON OFF 850nm 1300nm 1550nm -16.0 85 0nm 1300nm Cable de referencia Medidas (4) Medidor de fuente de luz y potencia

24 ON OFF 850nm 1300nm ON OF F 850nm 1300nm 1550nm -17.0 850nm 1300nm Cable bajo prueba Acoplador Cable de referencia Conector 1 Conector 2 Medidas (2) Medidor de fuente de luz y potencia

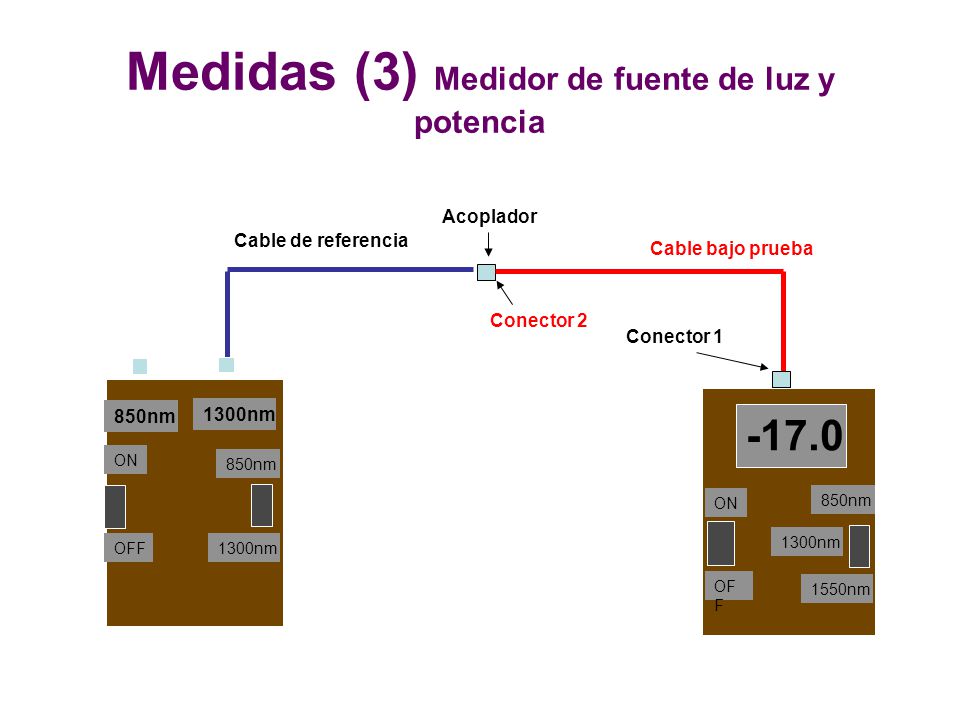

25 ON OFF 850nm 1300nm ON OF F 850nm 1300nm 1550nm -17.0 850nm 1300nm Cable bajo prueba Acoplador Cable de referencia Conector 2 Conector 1 Medidas (3) Medidor de fuente de luz y potencia

26 SEGURIDAD DE LA IBRA ÓPTICA

27 a) Peligro de Visión c) Ingestiónd) Restos b) Heridas en la piel Peligros de la Fibra Óptica

28 Nunca mirar con una lupa grande hacia un conector de fibra desconocido Peligro de visión (1)

29 Peligro LASER No mirar cuando hubiera un aviso de peligro del laser! Peligros de Visión (2)

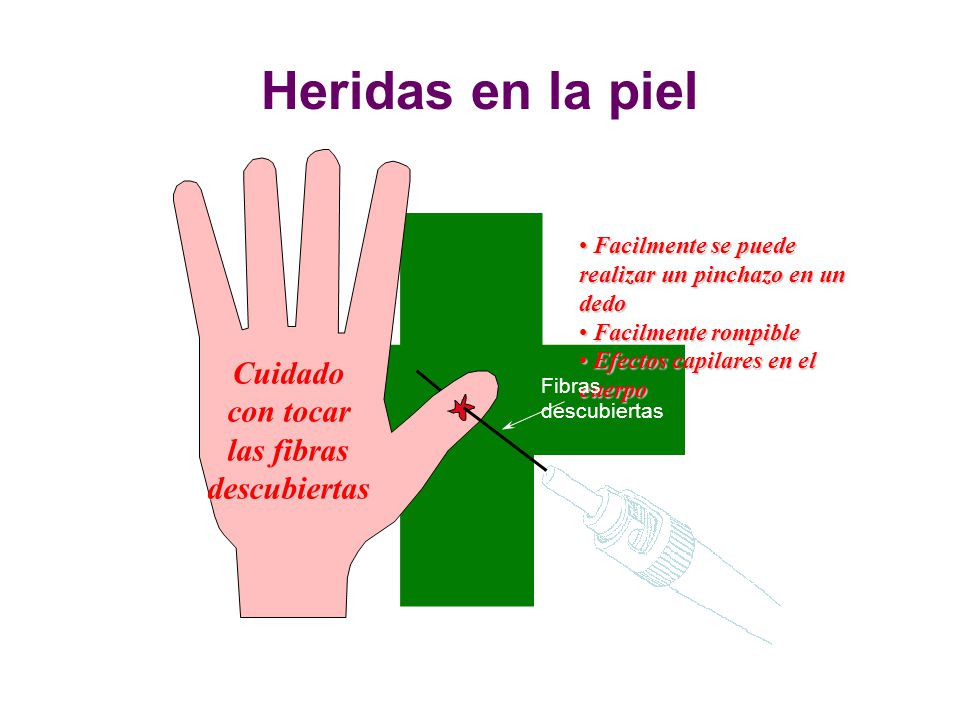

30 Heridas en la piel Cuidado con tocar las fibras descubiertas Facilmente se puede realizar un pinchazo en un dedo Facilmente se puede realizar un pinchazo en un dedo Facilmente rompible Facilmente rompible Efectos capilares en el cuerpo Efectos capilares en el cuerpo Fibras descubiertas

31 Ingestión No comer o beber con la fibra óptica cerca 

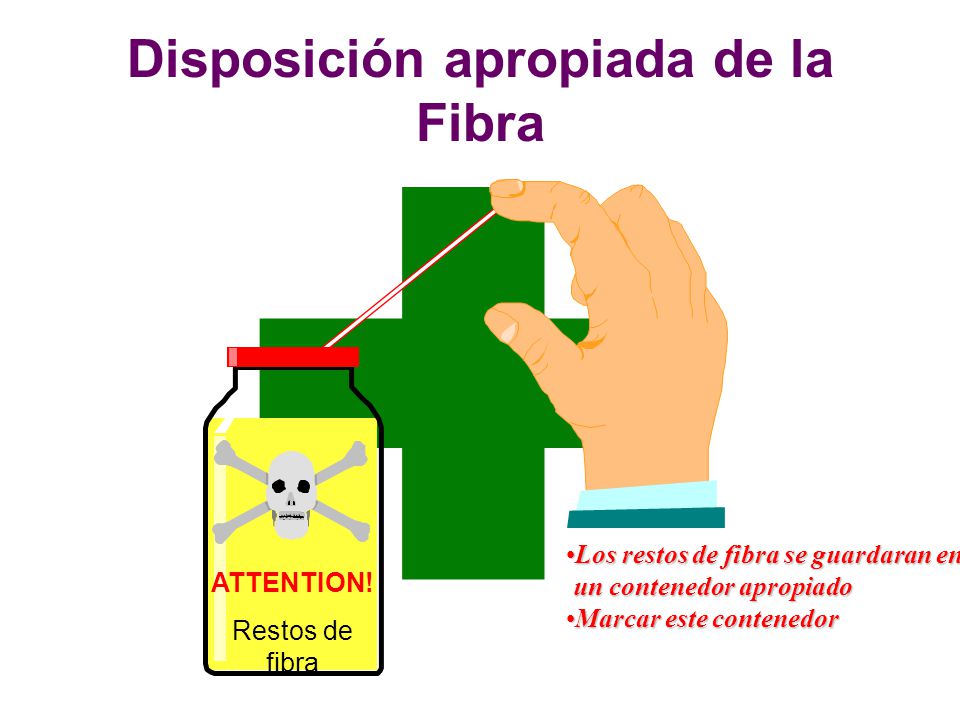

32 Disposición apropiada de la Fibra Los restos de fibra se guardaran enLos restos de fibra se guardaran en un contenedor apropiado un contenedor apropiado Marcar este contenedorMarcar este contenedor ATTENTION! Restos de fibra

33 Procedimiento de limpiado apropiado SOAP

34 Gracias FIN A.S.M © 2010
