SENSORES 12/08/2008 Introducción a la Electrónica

2 Introducción a la Electrónica 2008
Que es un sensor? Un sensor es un dispositivo que convierte un fenómeno físico a un senal medible (tensión, corriente) Temperatura Presión Posición Intensidad de luz sonido Fuerza, tensión Tensión Corriente 02/04/2017 Introducción a la Electrónica 2008

3 Caracterización de sensores
Accuracy: Es la máxima difrerencia entre el valor indicado y el valor real Resolución – Es el minimo incremento que el sensor puede detectar. Repetitividad: La medida de un mismo valor es realizada y repetida con pequena Linealidad Precision – Se considera la resolución, precisión y repetitividad. Rango - es el valor limit que el sensor puede Respuesta dinamica: es el rango de frecuencia que un sensor puede operar (ej. Oido humano 10Hz-16 Khz) Lugar de aplicación: existen sensores que no pueden operar en condiciones ambientales severas. Calibración Costo 02/04/2017 Introducción a la Electrónica 2008

4 Sensor de desplazamiento angular
El potenciometro 02/04/2017 Introducción a la Electrónica 2008

5 Introducción a la Electrónica 2008
El potenciometro Conectado como divisor de voltaje, entrega una tensión proporcional a su posición angular 02/04/2017 Introducción a la Electrónica 2008

6 Sensor de posición angular
Disco ranurado Puede medir posición relativa y/o posición absoluta. 02/04/2017 Introducción a la Electrónica 2008

7 Introducción a la Electrónica 2008

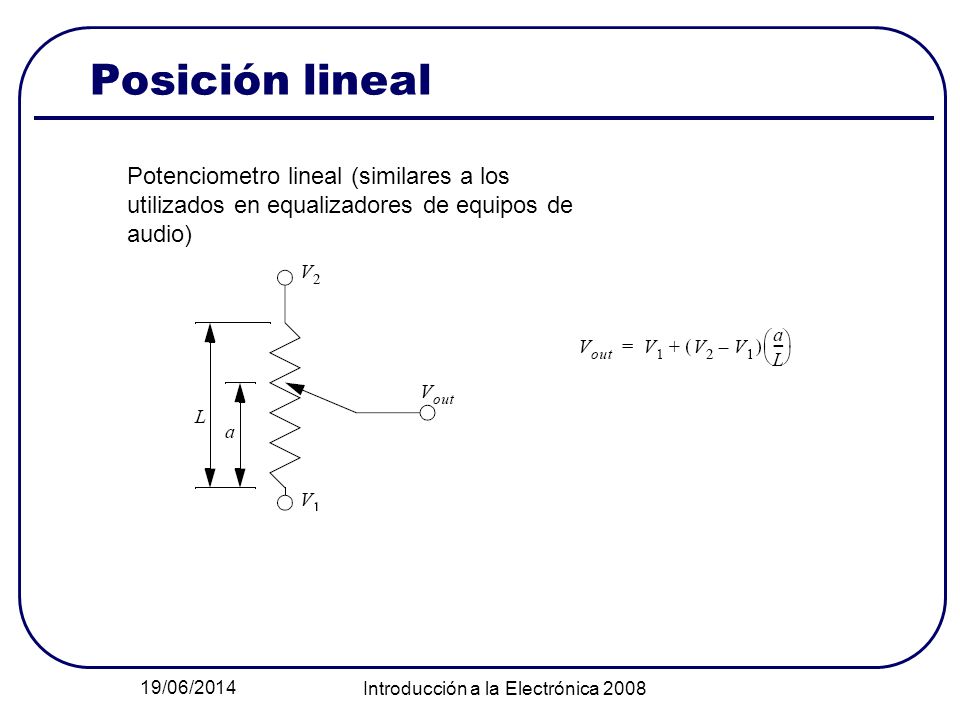

Posición lineal Potenciometro lineal (similares a los utilizados en equalizadores de equipos de audio) 02/04/2017 Introducción a la Electrónica 2008

8 Introducción a la Electrónica 2008
Posición lineal Transformador variable diferencial linear (LDVT) diferencial Se aplica una tensión alterna, y la tensión inducida en cada bobinado secundario dependera de la posición del nucleo magnetico Nucleo movil 02/04/2017 Introducción a la Electrónica 2008

9 Sensores de fuerza y momento
Strain gauges: miden fuerza sobre un material midiendo la variación de su resistencia 02/04/2017 Introducción a la Electrónica 2008

10 Introducción a la Electrónica 2008
Strain gauges Gauge factor 02/04/2017 Introducción a la Electrónica 2008

11 Introducción a la Electrónica 2008
Circuito de medición Puente de Weasthone: La variación de resistencia es muy pequena. El uso del puente de Weasthone permite medir estas pequenas variaciones R2 se ajusta para obtener V0=0volts. El valor de la Rstrain se puede calcular con 02/04/2017 Introducción a la Electrónica 2008

12 Sensor piezoeléctrico
Un cristal al ser sometido a una presión desplaza una pequena cantidad de carga. Efecto piezoelectrico Otras aplicaciones: microfonos, parlantes 02/04/2017 Introducción a la Electrónica 2008

13 Sensado de temperatura
Termistores Resistencias NTC (coeficiente negativo de temperatura) . (ver NTC_20....pdf) Resistencias PTC (coeficiente positivo de temperatura) . RTD: resistive temperature detectors Termocuplas Circuitos integrados 02/04/2017 Introducción a la Electrónica 2008

14 Introducción a la Electrónica 2008
Termistores Son elementos cuya resistencia varia con la temperatura. Estos dispositivos son muy sensibles a la variación de temperatura. Su respuesta es no-lineal. 02/04/2017 Introducción a la Electrónica 2008

15 Introducción a la Electrónica 2008
Termistores Self-heating Parámetros importantes Resistencia a T=25grados. Coeficiente de disipación térmica 02/04/2017 Introducción a la Electrónica 2008

16 Introducción a la Electrónica 2008
RTD Resistive temperature detector: cuando un metal es calentado su resistencia se incrementa. R=función(T) RTD de platino (PT100) 02/04/2017 Introducción a la Electrónica 2008

17 Introducción a la Electrónica 2008
RTD 02/04/2017 Introducción a la Electrónica 2008

18 Introducción a la Electrónica 2008
Termocuplas Efecto Seebeck: Un gradiente de temperatura a lo largo de un conductor crea una fuerza electromotriz. Si dos conductores de metales diferentes son unidos en un punto, una FEM es creada en los terminales abiertos. Esta tensión es dependiente de las temperaturas T1 y T2. 02/04/2017 Introducción a la Electrónica 2008

19 Introducción a la Electrónica 2008
Termocuplas 02/04/2017 Introducción a la Electrónica 2008

20 Compensación juntura fria
En lugar de mantener la juntura de referencia a un temperatura conocida o medirse esta temperatura Compensar las variaciones de la tensión generada en la juntura de referencia, insertando en el circuito de medición una tensión de variación igual y opuesta a esta tensión. 02/04/2017 Introducción a la Electrónica 2008

21 Introducción a la Electrónica 2008
Tipos de termocuplas 02/04/2017 Introducción a la Electrónica 2008

22 Introducción a la Electrónica 2008
Termocuplas 02/04/2017 Introducción a la Electrónica 2008

23 Conexión de termocuplas
Conexión directa a un instrumento Puede generarse una juntura adicional, agregando un cable de cobre a la salida del instrumento (juntura Cu-Cu en el borne, que no genera potencial), y desplazar la juntura de conexión al instrumento fuera del borne (juntura que se llamará de referencia). Al insertar un voltímetro en el circuito para efectuar la medición, aparecen nuevas junturas en la conexión entre el voltímetro y la termocupla. 02/04/2017 Introducción a la Electrónica 2008

24 Sensores de estado solido
Dos diodos idénticos a la misma temperatura LM335 Rango Temp: -40 a 100 grados 02/04/2017 Introducción a la Electrónica 2008

25 Sensores de Temperatura
02/04/2017 Introducción a la Electrónica 2008

26 Introducción a la Electrónica 2008
Sensores de nivel Capacitor de placas paralelas La capacidad depende de la distancia entre placas, la constante dielectrica del material entre placas y la sección de las placas. 02/04/2017 Introducción a la Electrónica 2008

27 Introducción a la Electrónica 2008
Sensores de nivel Medición de nivel en materiales no conductores Las constantes dialectricas del liquido y el aire son conocidas. La sección de las placas se mantiene constante La capacidad es función del nivel del liquido La capacidad en forma aproximada esta definida como 02/04/2017 Introducción a la Electrónica 2008

28 Introducción a la Electrónica 2008
Fotocelulas (LDR) LDR ( resistencia variable por iluminación) Son dispositivos que varían su resistencia con el nivel de iluminación Nivel de iluminación (en lux) Una lampara de 60 watts a 1 metro de distancia – 50 lux Luz de luna – 0.1 Lux Luz de sol Lux Tubo fluorescente – 500 Lux 02/04/2017 Introducción a la Electrónica 2008

29 Introducción a la Electrónica 2008
LDRs Respuesta espectral Mayor nivel de iluminación, menor resistencia 02/04/2017 Introducción a la Electrónica 2008

30 Introducción a la Electrónica 2008
LDRs - Aplicaciones 02/04/2017 Introducción a la Electrónica 2008

31 Introducción a la Electrónica 2008
LDRs - Aplicaciones 02/04/2017 Introducción a la Electrónica 2008

32 Introducción a la Electrónica 2008
LDRs - Aplicaciones 02/04/2017 Introducción a la Electrónica 2008

33 Adquisición de datos Conversión A/D Acondicionamiento de senal SENSOR
Dato en formato digital Variable eléctrica (tensión, corriente, resistencia, capacidad) Tension Variable física Procesamiento de datos Almacenamiento Visualización 02/04/2017 Introducción a la Electrónica 2008

34 Acondicionamiento de señales
Sensor Caracteristicas electricas Requerimientos de condicionamiento de señal Termocupla Bajo voltaje de salida, baja sensitividad, respuesta nolineal Sensor de temperatura de referencia (compensación de juntura fria) Amplificación de elevada ganancia Linealización RTD Baja resistencia Baja sensitividad Respuesta nolineal Excitación de corriente Linearización Strain gauge Excitación de voltaje/corriente Amplificación Conexionado de puente de medición Linearización Termistor Elevada resistencia y elevada sensitividad Respuesta altamente nolineal Excitación de voltaje/corriente con resistencia de referencia Acelerometro activo Elevado voltaje/corriente de salida Amplificación moderada AC Linear Variable Differential Transformer (LVDT) Voltaje de salida AC Excitación de alterna Demodulación Linearización 02/04/2017 Introducción a la Electrónica 2008

35 Acondicionamiento de senal
AMPLIFICACIÓN: La senal generada por los sensores es de baja magnitud. Esta debe ser amplificada antes de ser transmitidas. FILTRADO: Filtros deben ser incluidos para eliminar interferencias no deseadas ( ruido de línea 50/60 Hz,…) FILTRADO ANTIALIASING: tambien se utilizan filtros para eliminar las componenes de alta frecuencia de la senal. Ver Teorema de Nyquist. AISLAMIENTO: se utiliza para separar la fuente de senal (sensor) del dispositivo medidor (aislamiento por transformador, óptico, capacitivo) MULTIPLEXADO: Senales provenientes de diferentes sensores pueden ser procesadas por un único conversor. 02/04/2017 Introducción a la Electrónica 2008

36 Acond. de senal: termpocuplas
Hardware: se adiciona una tensión de desplazamiento de signo contrario. Software: Se mide la temperatura de la juntura de referencia y se calculá la tensión equivalente de la termocupla a esa temperatura utilizando tablas de temperatura o polinomios. Se mide el voltaje de salida de la termocupla y se le suma el voltaje de la juntura de referencia calculado en el paso 1. El voltaje resultante es convertido a temperatura utilizando polinomios o tablas.. 02/04/2017 Introducción a la Electrónica 2008

37 Acondicionamiento de senal
Conexionado de RTD con 2 y 4 cables La tensión medida es afectada por la resistencia del cableado La tensión medida NO es afectada por la resistencia del cableado Desventaja: MAS COSTOSO. Necesito un conductor de 4 hilos. 02/04/2017 Introducción a la Electrónica 2008

38 Introducción a la Electrónica 2008
Senales de corriente Algunos sensores utilizados en control de procesos aplicaciones de monitoreo generán una senal de 4 to 20 mA or 0 to 20 mA. Menos sensible al ruido y caida de tensión en el cableado. El sistema de acondicionamiento de senal debe convertir la senal de corriente a tensión Ejemplo: Medidor de temperatura 02/04/2017 Introducción a la Electrónica 2008

39 Conversión corriente-tensión
La senal de corriente del sensor de 0-20mA es convertida a 0-10volts 02/04/2017 Introducción a la Electrónica 2008

40 Introducción a la Electrónica 2008
Amplificación Requerimientos Elevada impedancia de entrada Elevada ganancia diferencial Elevado rechazo de senal en modo común (RRMC) 02/04/2017 Introducción a la Electrónica 2008

41 Amplificador de instrumentación
02/04/2017 Introducción a la Electrónica 2008

42 Introducción a la Electrónica 2008
Adquisición de datos 1 . Filtro anti-aliasing Sample & hold Cuantización Palabra digital senal analógica acondicionada Respuesta filtro anialiasing Criterio de Nyquist: una senal debe ser muestreada al doble de su máxima componente de frecuencia Espectro entrada fmin fmax frecuencia 02/04/2017 Introducción a la Electrónica 2008
