1 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 POR: JUAN DAVID GIRALDO VILLA Nro. 12 G: 5°8 JOSE DAVID CARVAJAL Nro.8 G:5°8 JUAN DAVID LONDOÑO Nro. 18 G: 5°8 MIGUEL ANGEL AGUDELO Nro. 2 G: 5°8 Profesor. ENRIQUE MESA Área de Tecnología U.P.B. MEDELLÍN 2013

2 REGLAMENTO DEL EQUIPO DE TRABAJO # 5  Distribución de trabajos a cada miembro del equipo y entrega de los mismos en la fecha acordada por el profesor.  Trabajar en silencio en las clases del proyecto tecnológico.  Llevar la carpeta de actas y el cuaderno bitácora en las clases asignadas por el profesor.

3 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 PLANO GENERAL DEL ROBOT

4 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 PLANO DESPIECE DEL ROBOT

5 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 PLANO DE DETALLE DEL ROBOT

6 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 TÉCNICAS A UTILIZAR EN EL PROCESO Y ELABORACIÓN FICHA DE OPERACIONES FICHA TÉCNICA DE OPERACIONES TÉCNICADescripción de laQue herramientas se Operación necesita para la operación DesarmeDesarme de las pie-Destornillador zas de los carros ExtraciónSe extraen los circuitosPinzas electrónicos y los moto- res de los carros ConstrucciónSe construye el brazoDestornillador,pinzas y soldador con las partes sobran- tes de uno de los carros

7 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 TÉCNICAS A UTILIZAR EN EL PROCESO Y ELABORACIÓN PLANILLA DE MATERIALES Y HERRAMIENTAS PLANILLA DE MATERIALES NombreCantidad Carros de control remoto2 Control remoto2 pilas recargables para carro1 pilas AA para brazo robot4 pilas AA para control remoto4 Silicona mediana1 PLANILLA DE HERRAMIENTAS NombreCantidad Pinzas3 Corta frio1 Destornillador3 Cautín (soldador)1

8 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 TÉCNICAS A UTILIZAR EN EL PROCESO Y ELABORACIÓN FUNCIONES DEL EQUIPO DE TRABAJO PLANILLA DE FUNCIONES DEL EQUIPO DE TRABAJO TareasResponsable de la tarea Guía de trabajo en WORD Miguel Angel Agudelo (secretario) Diapositivas en Power Point Juan David Londoño (consultor) Planilla de cumplimiento de tareas Juan David Giraldo Villa (coordinador) Portada y Reglamento del equipoJosé David Carvajal (tesorero)

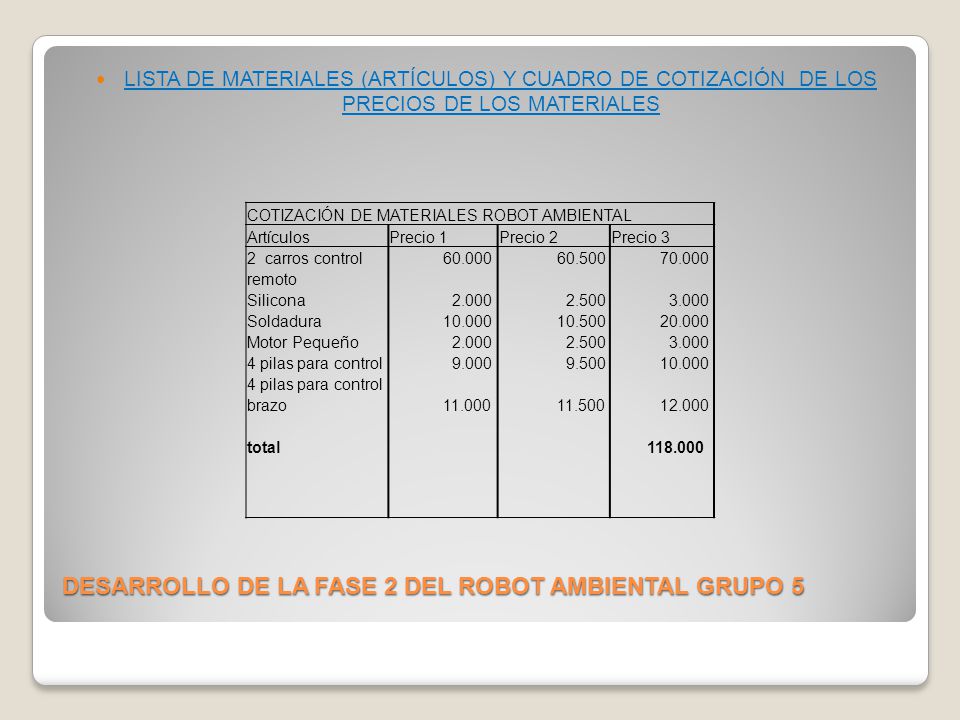

9 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 LISTA DE MATERIALES (ARTÍCULOS) Y CUADRO DE COTIZACIÓN DE LOS PRECIOS DE LOS MATERIALES COTIZACIÓN DE MATERIALES ROBOT AMBIENTAL ArtículosPrecio 1Precio 2Precio 3 2 carros control 60.000 60.500 70.000 remoto Silicona 2.000 2.500 3.000 Soldadura 10.000 10.500 20.000 Motor Pequeño 2.000 2.500 3.000 4 pilas para control 9.000 9.500 10.000 4 pilas para control brazo 11.000 11.500 12.000 total 118.000

10 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 CUADRO DE COSTO DE PRODUCCIÓN DEL ROBOT AMBIENTAL COSTO DE PRODUCCIÓN DEL ROBOT AMBIENTAL ArtículoCantidadValor UnitarioValor total Carro de control remoto 2 35.000 70.000 Silicona mediana 1 3.000 Soldadura 1 20.000 Motor Pequeño 1 3.000 Pilas control remoto 4 2.500 10.000 Pilas control brazo 4 3.000 12.000 Pinzas 3 2.000 6.000 corta frio 1 5.000 destornillador 3 2.000 6.000 soldador1 5.000 Mano de obra1 100.000 caja de cartón grande1500 TOTAL GASTOS PROYECTO 240.500

11 DESARROLLO DE LA FASE 2 DEL ROBOT AMBIENTAL GRUPO 5 CRONOGRAMA DE ACTIVIDADES PARA LA EJECUCIÓN DEL ROBOT AMBIENTAL CRONOGRAMA DE ACTIVIDADES PARA LA EJECUCIÓN DEL ROBOT AMBIENTAL ActividadFechaResponsableSeguimiento SI NO Guía de trabajo en WORD17/07/2013 Miguel Angel Agudelo (secretario) X Diapositivas en Power Point17/07/2013 Juan David Londoño (consultor) X Planilla de cumplimiento de tareas17/07/2013 Juan David Giraldo Villa (coordinador) X Portada y Reglamento del equipo José David Carvajal (tesorero) X
