Mes de Octubre de 2008 LU2FFD CQ World Wide Phone Single Op. Single Band 80m.

Presentación del tema: "Mes de Octubre de 2008 LU2FFD CQ World Wide Phone Single Op. Single Band 80m."— Transcripción de la presentación:

1 Mes de Octubre de 2008 LU2FFD CQ World Wide Phone Single Op. Single Band 80m

2 La idea es tratar de evaluar la posible interacción entre 2 Dipolos de ½ Onda para banda de 80 m

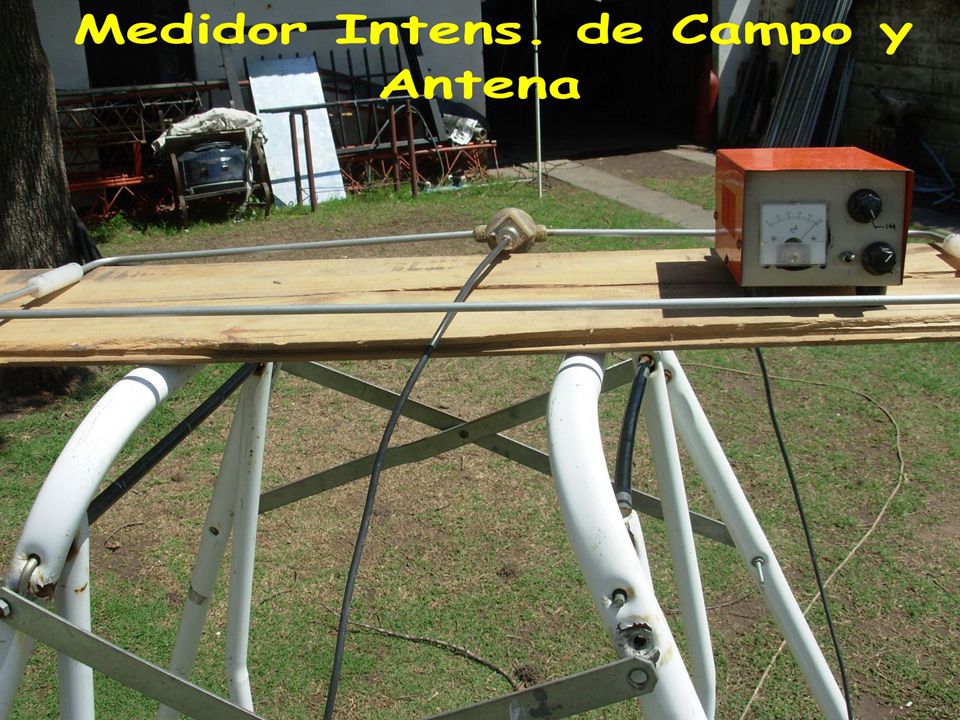

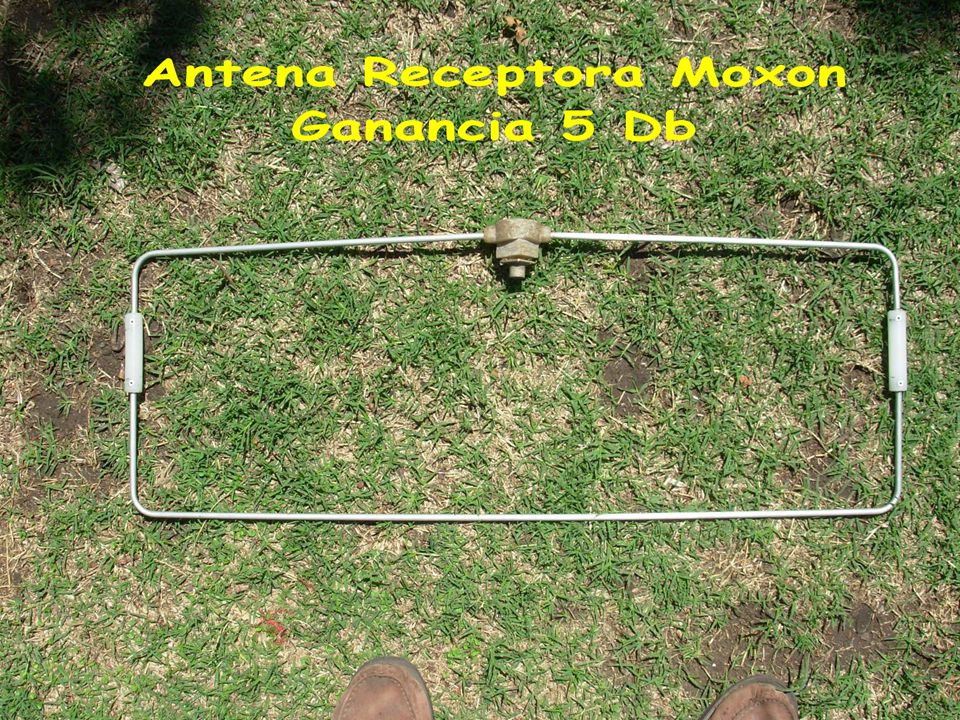

3 Field Test Modelo Usado 2 Dipolos de ½ Onda para 146 Mhz.

4

5

6

7

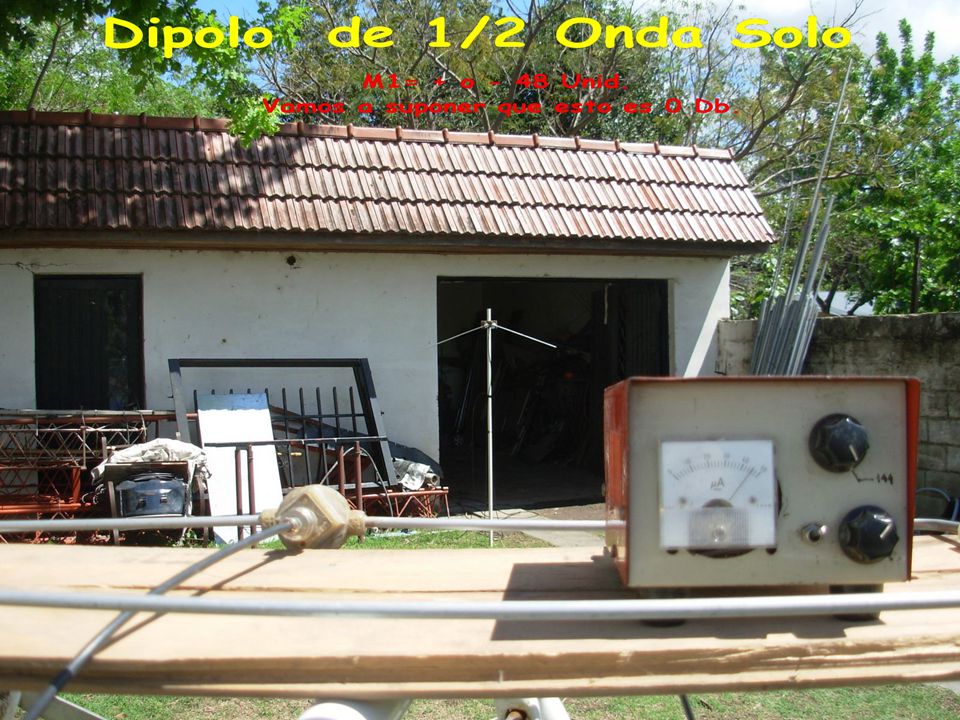

8 Mediremos la intensidad del Campo Irradiado por un Dipolo solo, y luego instalaremos otro dipolo de igual dimensión, y mediremos nuevamente la intensidad de campo, de modo de poder ponderar la interacción entre ellos

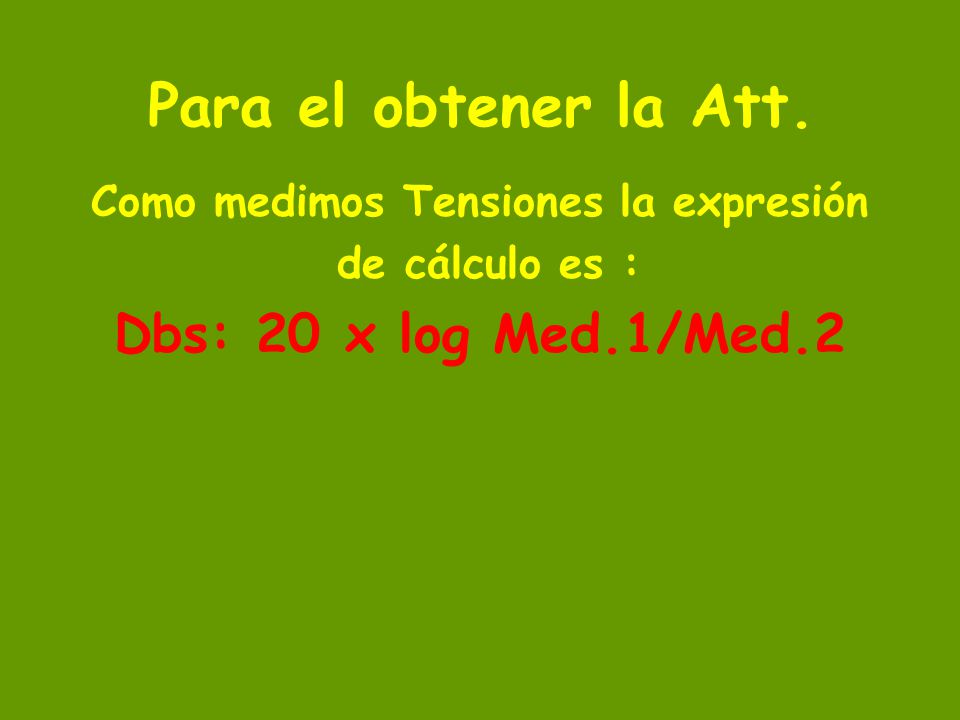

9 Para el obtener la Att. Como medimos Tensiones la expresión de cálculo es : Dbs: 20 x log Med.1/Med.2

10

11 Veamos como cambia la Intensidad de Campo conforme se lo gira. Primero a 45 Grados

12

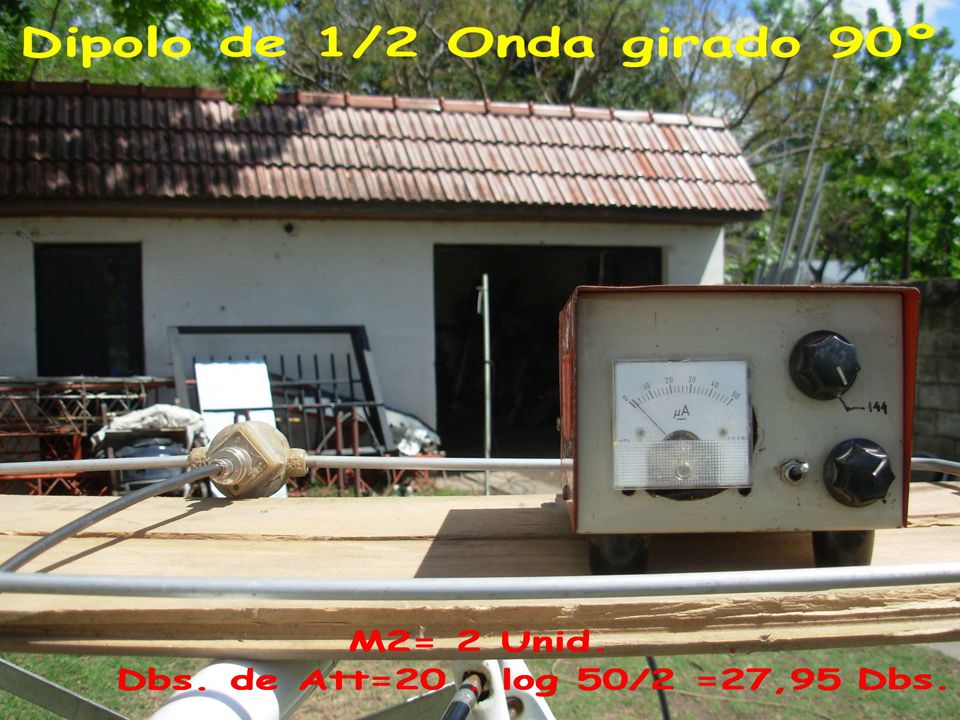

13 Luego giramos al Dipolo 90 Grados

14

15 Veamos ahora que ocurre cuando agregamos un 2do. Dipolo y lo colocamos paralelo al Dipolo TX

16

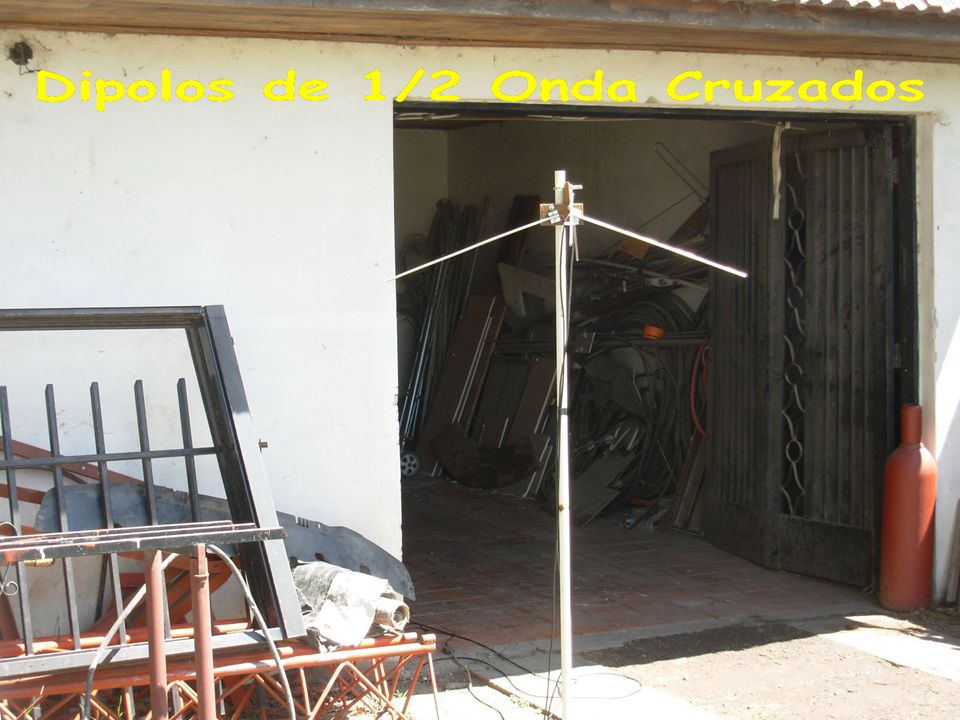

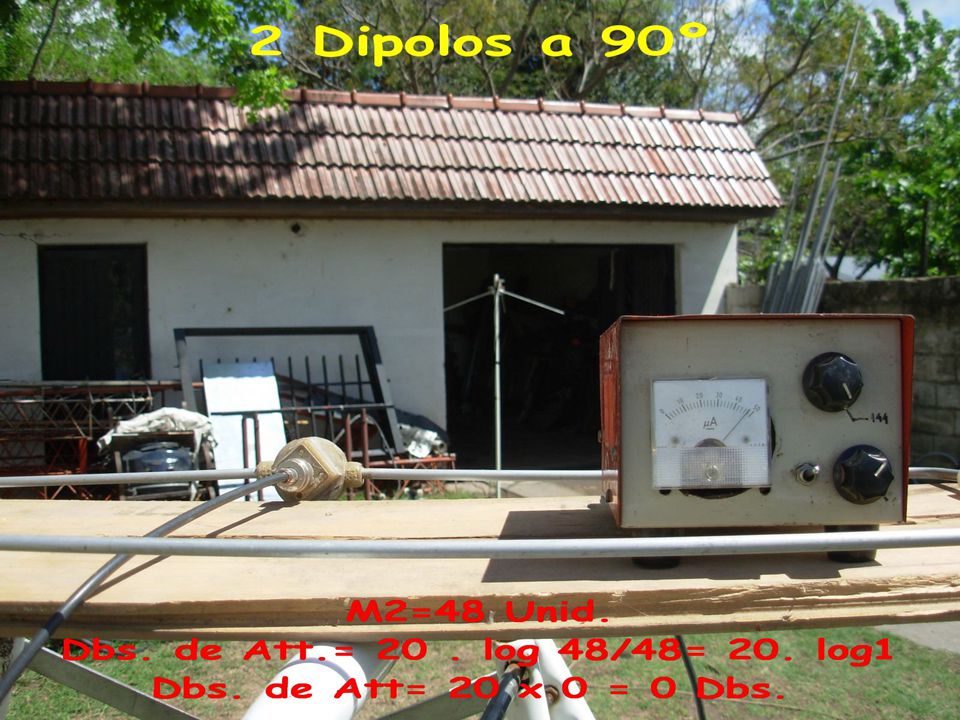

17 Finalmente el 2do Dipolo lo giramos 90 grados del dipolo irradiante

18

19

20

21 No se observa interacción entre 2 Dipolos iguales instalados a la misma altura, o en todo caso, la atenuación es de una magnitud despreciable y menor a 0,5 Dbs. Conclusión:

22 73s and CU in the Contest LU2FFD
