Anchos máximos de etiqueta, hasta (mm.)

Presentación del tema: "Anchos máximos de etiqueta, hasta (mm.)"— Transcripción de la presentación:

1 Anchos máximos de etiqueta, hasta (mm.)
Serie 2000 Etiquetadoras VELOCIDADES DE APLICACIÓN Anchos máximos de etiqueta, hasta (mm.) Etiquetadora 50 100 150 200 250 EASY Mt / min 35 30 EVOLUTION 46 42 PERFORMANCE 70 65 60 40 WIND 90 80

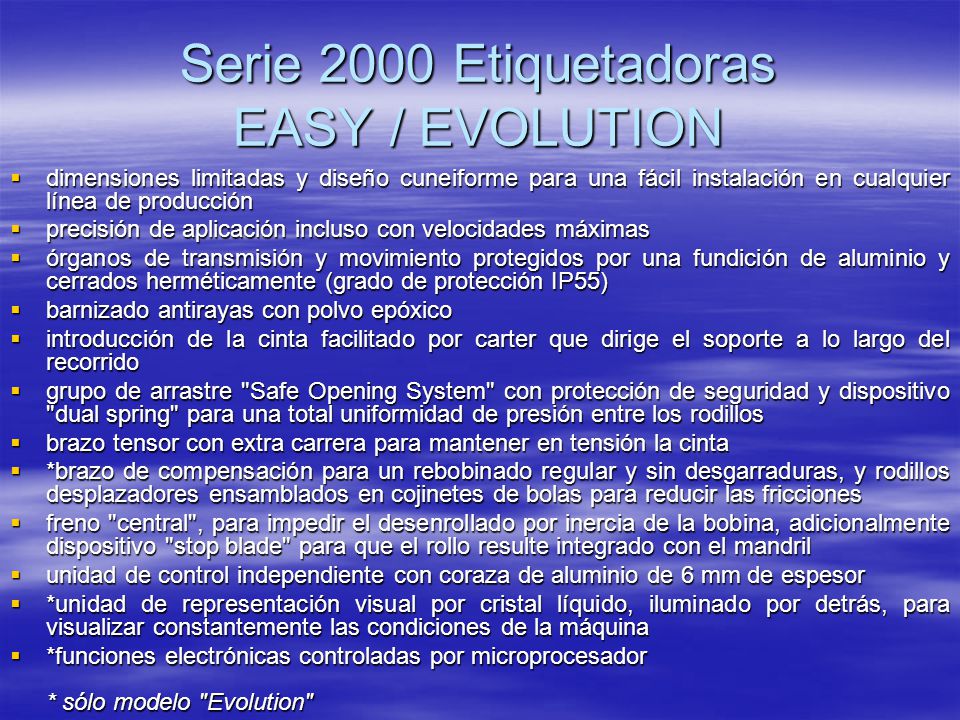

2 Serie 2000 Etiquetadoras EASY / EVOLUTION
dimensiones limitadas y diseño cuneiforme para una fácil instalación en cualquier línea de producción precisión de aplicación incluso con velocidades máximas órganos de transmisión y movimiento protegidos por una fundición de aluminio y cerrados herméticamente (grado de protección IP55) barnizado antirayas con polvo epóxico introducción de la cinta facilitado por carter que dirige el soporte a lo largo del recorrido grupo de arrastre "Safe Opening System" con protección de seguridad y dispositivo "dual spring" para una total uniformidad de presión entre los rodillos brazo tensor con extra carrera para mantener en tensión la cinta *brazo de compensación para un rebobinado regular y sin desgarraduras, y rodillos desplazadores ensamblados en cojinetes de bolas para reducir las fricciones freno "central", para impedir el desenrollado por inercia de la bobina, adicionalmente dispositivo "stop blade" para que el rollo resulte integrado con el mandril unidad de control independiente con coraza de aluminio de 6 mm de espesor *unidad de representación visual por cristal líquido, iluminado por detrás, para visualizar constantemente las condiciones de la máquina *funciones electrónicas controladas por microprocesador * sólo modelo "Evolution"

3 CARACTERISTICAS Y ACCESORIOS

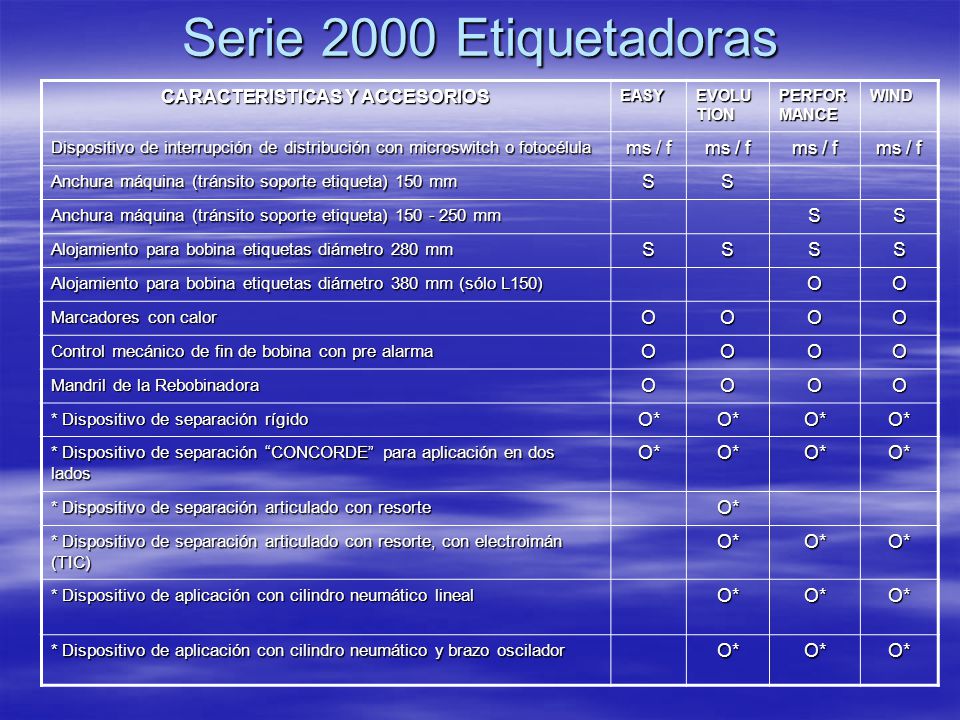

Serie 2000 Etiquetadoras CARACTERISTICAS Y ACCESORIOS EASY EVOLUTION PERFORMANCE WIND Dispositivo de interrupción de distribución con microswitch o fotocélula ms / f Anchura máquina (tránsito soporte etiqueta) 150 mm S Anchura máquina (tránsito soporte etiqueta) mm Alojamiento para bobina etiquetas diámetro 280 mm Alojamiento para bobina etiquetas diámetro 380 mm (sólo L150) O Marcadores con calor Control mecánico de fin de bobina con pre alarma Mandril de la Rebobinadora * Dispositivo de separación rígido O* * Dispositivo de separación “CONCORDE” para aplicación en dos lados * Dispositivo de separación articulado con resorte * Dispositivo de separación articulado con resorte, con electroimán (TIC) * Dispositivo de aplicación con cilindro neumático lineal * Dispositivo de aplicación con cilindro neumático y brazo oscilador

4 CARACTERISTICAS Y ACCESORIOS

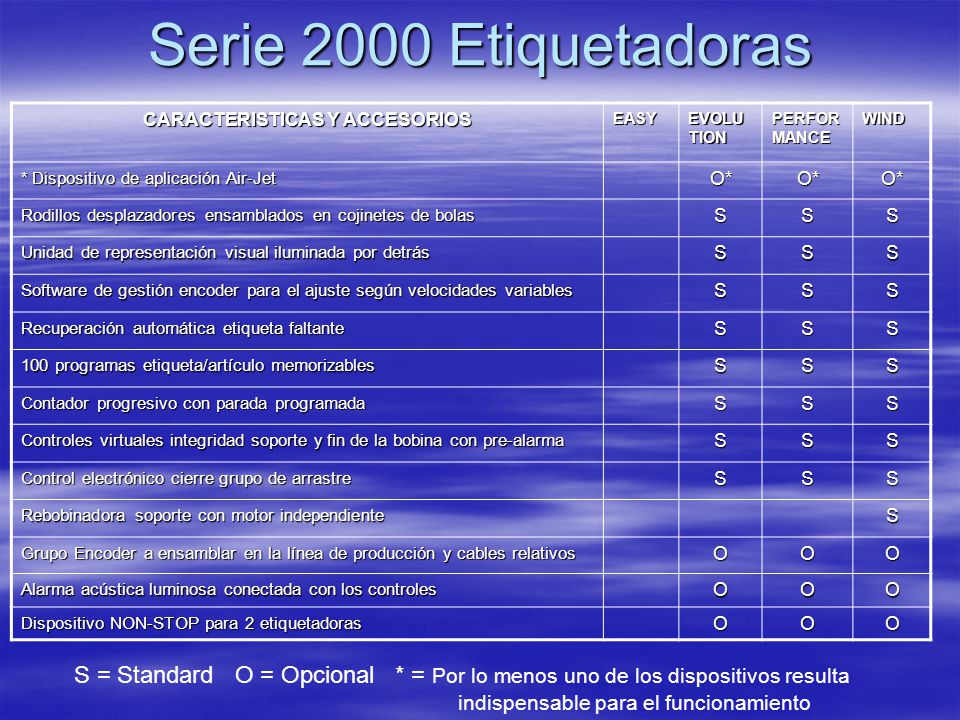

Serie 2000 Etiquetadoras CARACTERISTICAS Y ACCESORIOS EASY EVOLUTION PERFORMANCE WIND * Dispositivo de aplicación Air-Jet O* Rodillos desplazadores ensamblados en cojinetes de bolas S Unidad de representación visual iluminada por detrás Software de gestión encoder para el ajuste según velocidades variables Recuperación automática etiqueta faltante 100 programas etiqueta/artículo memorizables Contador progresivo con parada programada Controles virtuales integridad soporte y fin de la bobina con pre-alarma Control electrónico cierre grupo de arrastre Rebobinadora soporte con motor independiente Grupo Encoder a ensamblar en la línea de producción y cables relativos O Alarma acústica luminosa conectada con los controles Dispositivo NON-STOP para 2 etiquetadoras S = Standard O = Opcional * = Por lo menos uno de los dispositivos resulta indispensable para el funcionamiento

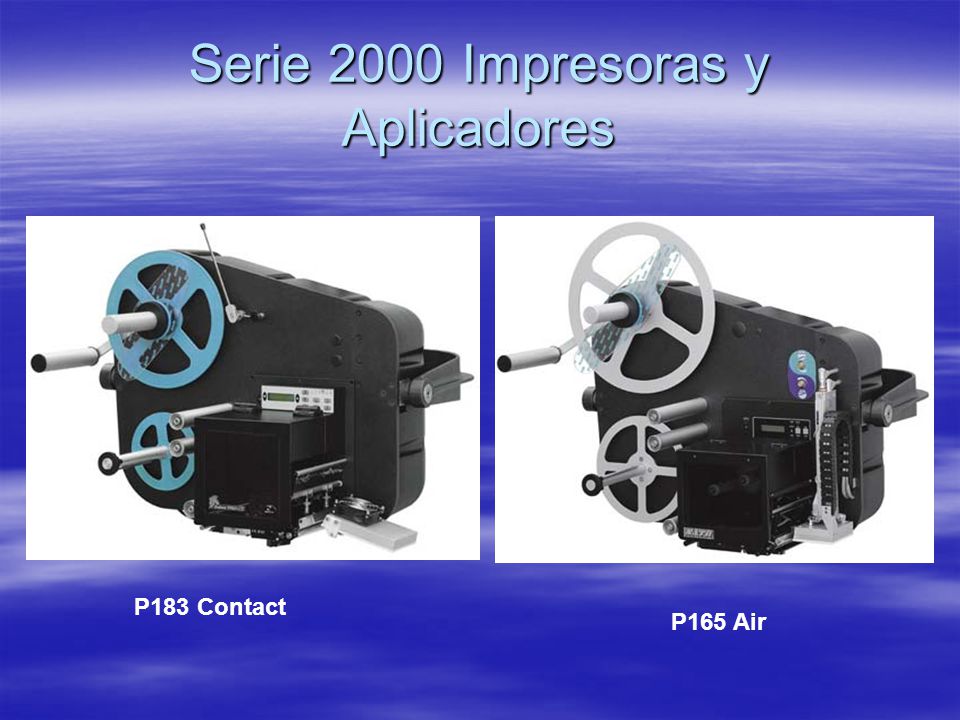

5 Serie 2000 Impresoras y Aplicadores
P183 Contact P165 Air

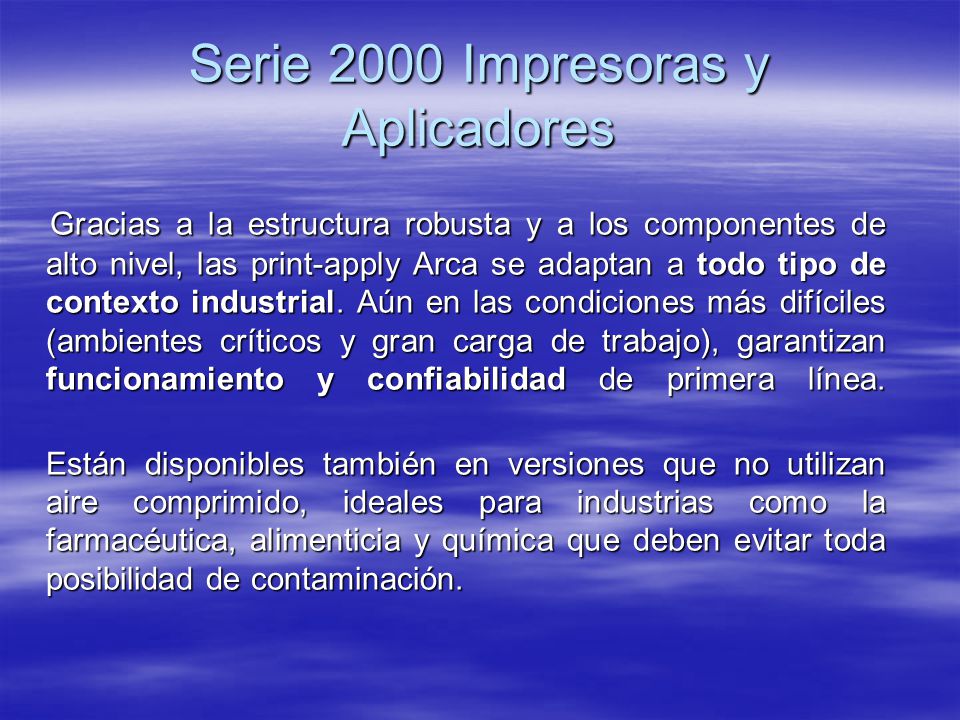

6 Serie 2000 Impresoras y Aplicadores
Gracias a la estructura robusta y a los componentes de alto nivel, las print-apply Arca se adaptan a todo tipo de contexto industrial. Aún en las condiciones más difíciles (ambientes críticos y gran carga de trabajo), garantizan funcionamiento y confiabilidad de primera línea.   Están disponibles también en versiones que no utilizan aire comprimido, ideales para industrias como la farmacéutica, alimenticia y química que deben evitar toda posibilidad de contaminación.

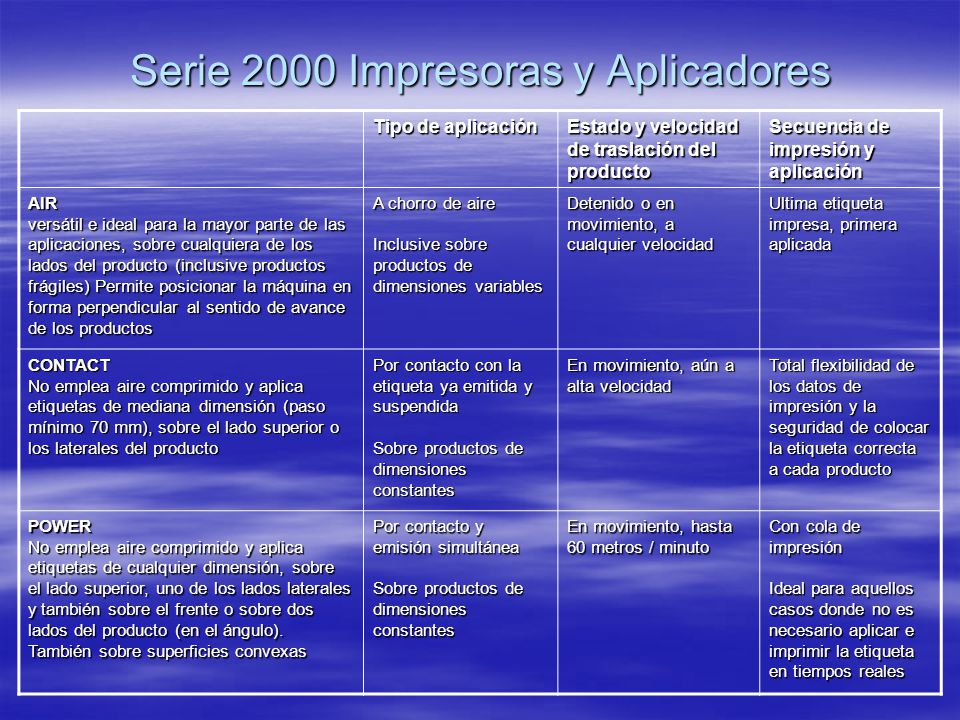

7 Serie 2000 Impresoras y Aplicadores
Tipo de aplicación Estado y velocidad de traslación del producto Secuencia de impresión y aplicación AIR versátil e ideal para la mayor parte de las aplicaciones, sobre cualquiera de los lados del producto (inclusive productos frágiles) Permite posicionar la máquina en forma perpendicular al sentido de avance de los productos A chorro de aire Inclusive sobre productos de dimensiones variables Detenido o en movimiento, a cualquier velocidad Ultima etiqueta impresa, primera aplicada CONTACT No emplea aire comprimido y aplica etiquetas de mediana dimensión (paso mínimo 70 mm), sobre el lado superior o los laterales del producto Por contacto con la etiqueta ya emitida y suspendida Sobre productos de dimensiones constantes En movimiento, aún a alta velocidad Total flexibilidad de los datos de impresión y la seguridad de colocar la etiqueta correcta a cada producto POWER No emplea aire comprimido y aplica etiquetas de cualquier dimensión, sobre el lado superior, uno de los lados laterales y también sobre el frente o sobre dos lados del producto (en el ángulo). También sobre superficies convexas Por contacto y emisión simultánea Sobre productos de dimensiones constantes En movimiento, hasta 60 metros / minuto Con cola de impresión Ideal para aquellos casos donde no es necesario aplicar e imprimir la etiqueta en tiempos reales

8 Serie 2000 Aplicadores AIR APLICADOR AIR JET Para productos de dimensiones constantes, en movimiento a altos ritmos de producción (frecuencia y velocidad) APLICADOR PSS Para productos de dimensiones constantes, detenidos o en movimiento. APLICADOR PSSH Para productos de dimensiones constantes, detenidos o en movimiento, alta precisión PSDP Para productos de dimensiones variables, sin movimiento. Fin de carrera con sensor diferencial de presión, para superficies sólidas. PSDM Para productos de dimensiones variables, sin movimiento. Fin de carrera con micro-interruptor, para superficies frágiles.

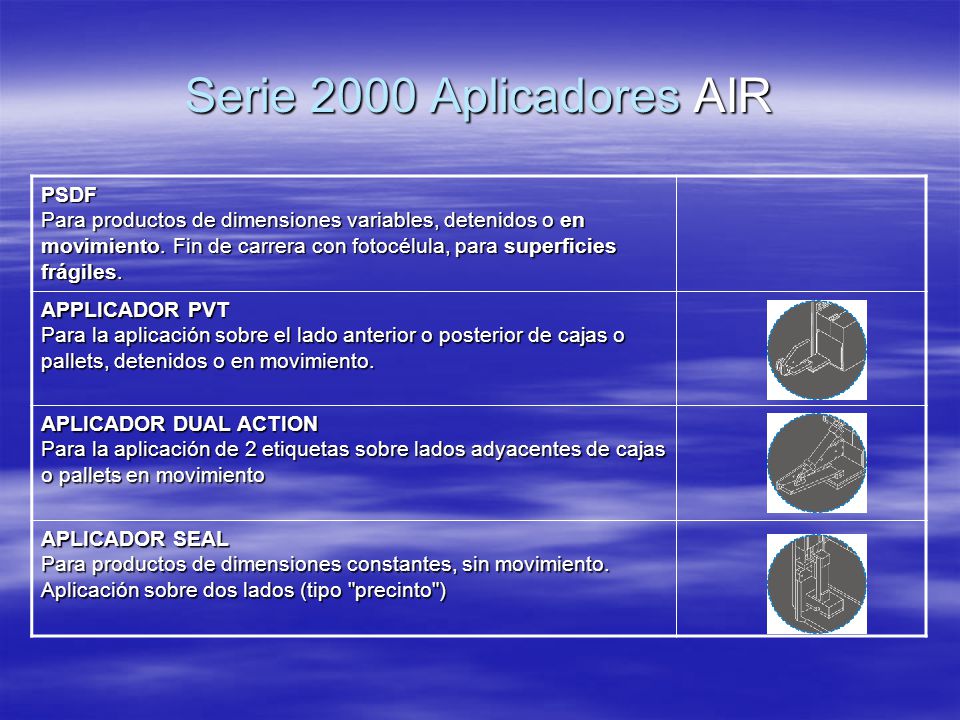

9 Serie 2000 Aplicadores AIR PSDF Para productos de dimensiones variables, detenidos o en movimiento. Fin de carrera con fotocélula, para superficies frágiles. APPLICADOR PVT Para la aplicación sobre el lado anterior o posterior de cajas o pallets, detenidos o en movimiento. APLICADOR DUAL ACTION Para la aplicación de 2 etiquetas sobre lados adyacentes de cajas o pallets en movimiento APLICADOR SEAL Para productos de dimensiones constantes, sin movimiento. Aplicación sobre dos lados (tipo "precinto")

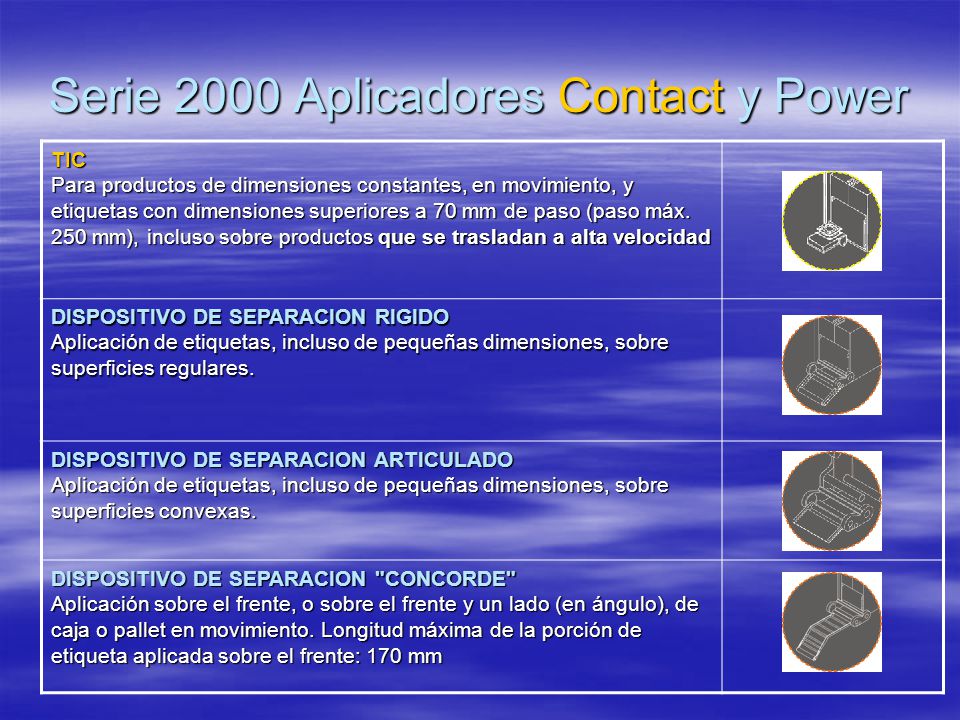

10 Serie 2000 Aplicadores Contact y Power
TIC Para productos de dimensiones constantes, en movimiento, y etiquetas con dimensiones superiores a 70 mm de paso (paso máx. 250 mm), incluso sobre productos que se trasladan a alta velocidad DISPOSITIVO DE SEPARACION RIGIDO Aplicación de etiquetas, incluso de pequeñas dimensiones, sobre superficies regulares. DISPOSITIVO DE SEPARACION ARTICULADO Aplicación de etiquetas, incluso de pequeñas dimensiones, sobre superficies convexas. DISPOSITIVO DE SEPARACION "CONCORDE" Aplicación sobre el frente, o sobre el frente y un lado (en ángulo), de caja o pallet en movimiento. Longitud máxima de la porción de etiqueta aplicada sobre el frente: 170 mm

11 Serie 2000 Impresoras y Aplicadores

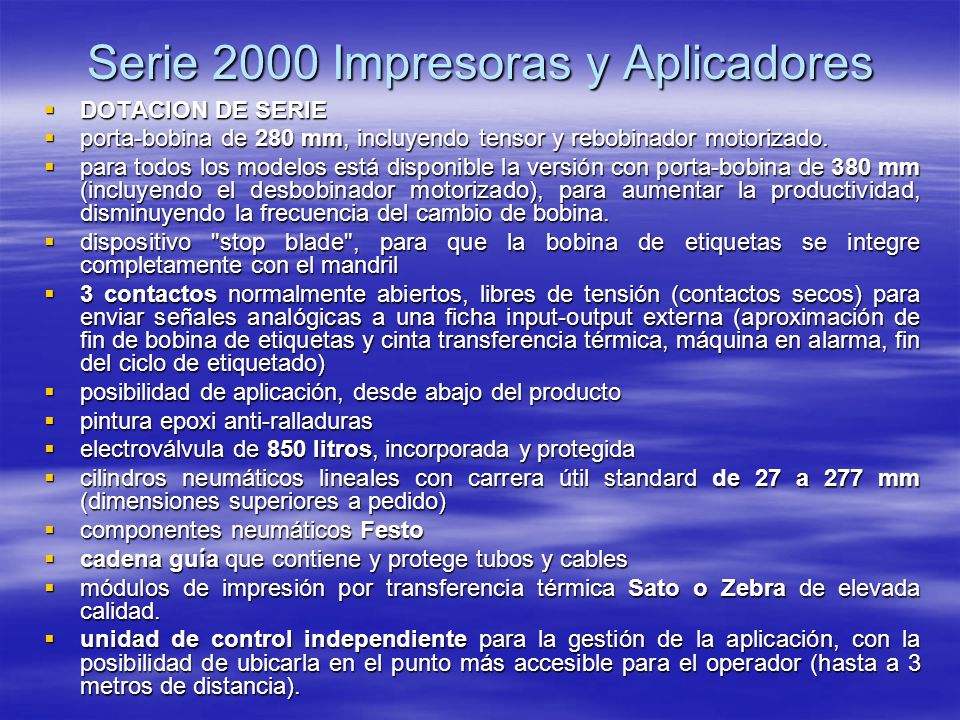

DOTACION DE SERIE porta-bobina de 280 mm, incluyendo tensor y rebobinador motorizado. para todos los modelos está disponible la versión con porta-bobina de 380 mm (incluyendo el desbobinador motorizado), para aumentar la productividad, disminuyendo la frecuencia del cambio de bobina. dispositivo "stop blade", para que la bobina de etiquetas se integre completamente con el mandril 3 contactos normalmente abiertos, libres de tensión (contactos secos) para enviar señales analógicas a una ficha input-output externa (aproximación de fin de bobina de etiquetas y cinta transferencia térmica, máquina en alarma, fin del ciclo de etiquetado) posibilidad de aplicación, desde abajo del producto pintura epoxi anti-ralladuras electroválvula de 850 litros, incorporada y protegida cilindros neumáticos lineales con carrera útil standard de 27 a 277 mm (dimensiones superiores a pedido) componentes neumáticos Festo cadena guía que contiene y protege tubos y cables módulos de impresión por transferencia térmica Sato o Zebra de elevada calidad. unidad de control independiente para la gestión de la aplicación, con la posibilidad de ubicarla en el punto más accesible para el operador (hasta a 3 metros de distancia).

12 Serie 2000 Aplicadores OPCIONALES
fibra óptica para controlar la presencia efectiva de la etiqueta sobre la cinta de aplicación control mecánico de aproximación de fin de bobina de etiquetas. alarmas luminosas y acústicas (sirena) conectables a todos los controles de serie protección en policarbonato transparente contra golpes y goteos. software "Arca Link", para visualizar y controlar, desde una computadora remota, el estado y el funcionamiento del aplicador. encoder para la detección de velocidades variables.

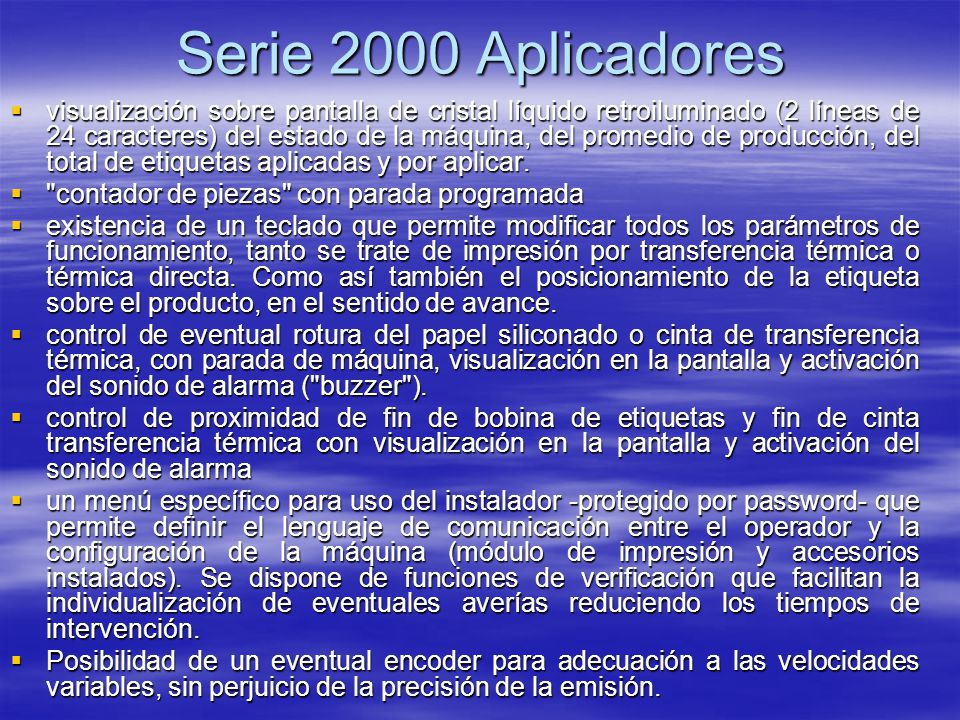

13 Serie 2000 Aplicadores visualización sobre pantalla de cristal líquido retroiluminado (2 líneas de 24 caracteres) del estado de la máquina, del promedio de producción, del total de etiquetas aplicadas y por aplicar. "contador de piezas" con parada programada existencia de un teclado que permite modificar todos los parámetros de funcionamiento, tanto se trate de impresión por transferencia térmica o térmica directa. Como así también el posicionamiento de la etiqueta sobre el producto, en el sentido de avance. control de eventual rotura del papel siliconado o cinta de transferencia térmica, con parada de máquina, visualización en la pantalla y activación del sonido de alarma ("buzzer"). control de proximidad de fin de bobina de etiquetas y fin de cinta transferencia térmica con visualización en la pantalla y activación del sonido de alarma un menú específico para uso del instalador -protegido por password- que permite definir el lenguaje de comunicación entre el operador y la configuración de la máquina (módulo de impresión y accesorios instalados). Se dispone de funciones de verificación que facilitan la individualización de eventuales averías reduciendo los tiempos de intervención. Posibilidad de un eventual encoder para adecuación a las velocidades variables, sin perjuicio de la precisión de la emisión.

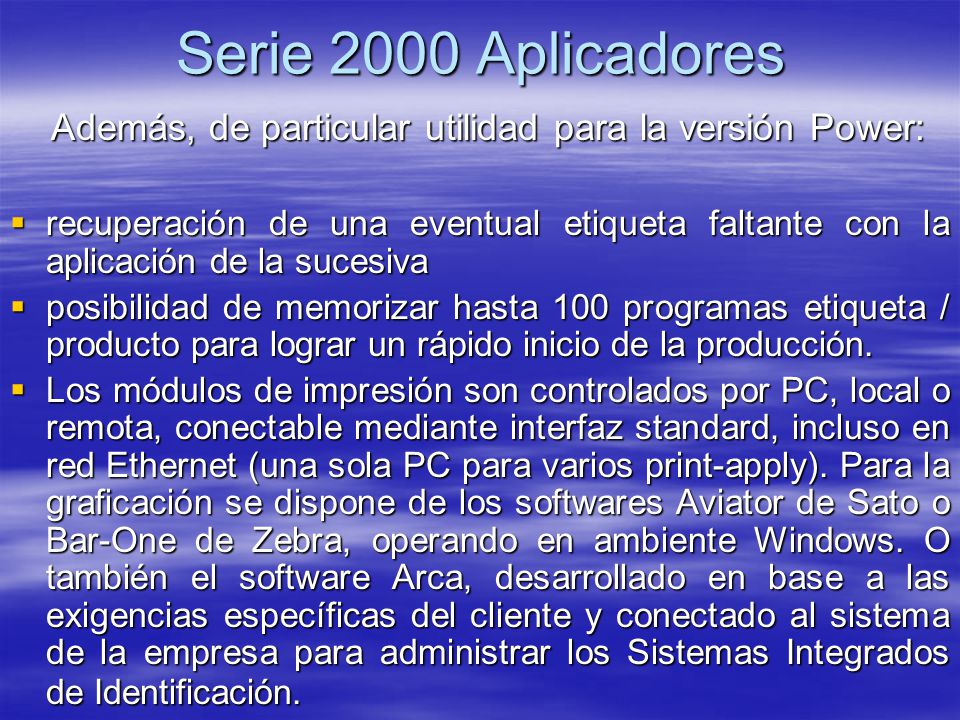

14 Serie 2000 Aplicadores Además, de particular utilidad para la versión Power: recuperación de una eventual etiqueta faltante con la aplicación de la sucesiva posibilidad de memorizar hasta 100 programas etiqueta / producto para lograr un rápido inicio de la producción. Los módulos de impresión son controlados por PC, local o remota, conectable mediante interfaz standard, incluso en red Ethernet (una sola PC para varios print-apply). Para la graficación se dispone de los softwares Aviator de Sato o Bar-One de Zebra, operando en ambiente Windows. O también el software Arca, desarrollado en base a las exigencias específicas del cliente y conectado al sistema de la empresa para administrar los Sistemas Integrados de Identificación.
