1 SISTEMA MAGELLAN SISTEMA POSICIONAL GLOBAL PATRIOT

2 EL SISTEMA MAGELLAN FUE DISEÑADO CONOCIENDO LAS NECESIDADES DE NAVEGACIÓN MILITAR, ES RÁPIDO, PODEROSO Y DE GRAN CALIDAD SISTEMA MAGELLAN GPS

3 ICONOS DE MENSAJES El Símbolo de datos viejos, aparece cuando el receptor ha sido encendido o cuando los satélites han sido bloqueados por más de 10 segundos. El Símbolo Calidad Geométrica (GQ), aparece cuando los satélites que fueron usados por el lector no están óptimamente localizados, lo cual dificulta la precisión del mismo para la navegación. El Símbolo Calidad de Señal (SQ) usado cuando la señal del satélite que fue usado para la lectura es débil y el receptor puede perder dicha señal. El Símbolo RTCM indica que correcciones diferenciales están siendo recibidas. D El Símbolo aparece cuando el receptor es`´a trabajando en dos dimensiones (cuando la elevación no es computada) Los Símbolos de flechas aparecen en la esquina inferior derecha de la pantalla cuando hay opciones adicionales accesibles presionando dichas flechas. El receptor está en modo de simulación. Símbolo de luz que indica que la luz de fondo está encendida.

4 SISTEMA DE ENCENDIDO ON/OFF Verifying Memory 1 MAGELLAN 2 Posición 1 09º N 69º W 2 sats 3

5 POSICIONADOR POS Position 1 19PDV m 2 sats EL

6 DEFINIENDO UN PUNTO DE RUTA POSCLEAR Nombre, Posición y Elevación ENTER

7 SELECCIONAR UN PUNTO DE RUTA POS CUALQUIER FLECHA ENTER POS CLEAR ENTER Icono y Nombre

8 BORRAR UN PUNTO DE RUTA CLEARENTER

9 PROYECTAR UN PUNTO DE RUTA CLEARENTER Seleccione Posición de referencia ENTER Introduzca el rango para proyectar el punto de ruta Introduzca el azimut hacia el punto proyectado ENTER Introduzca el ícono y nombre deseado ENTER

10 VIENDO EL LFXI (ULTIMA LECTURA) POS 1º. OPRIMA 2º. OPRIMA

11 CONVIRTIENDO EL LFIX DE POSICION A PUNTO DE RUTA POSENTER NOMBRE ENTER MENSAJE ENTER

12 PANTALLA DE AZIMUT APRETE LA FLECHA HACIA ABAJO O DE EN LA PANTALLA EN EL PUNTO DE RUTA DESTINACION DEL PUNTO DE RUTA TIEMPO EMPLEADO AZIMUT DE DESTINO MARCADOR ESTE RANGO DEL DESTINO COG INDICADOR MARCADOR SUR ICONO DE DESTINO TOALFA TT6 00º º 4 SATS W MIMI 0,13 S

13 DISTANCIA EN EL MAPA PRESIONE LA FLECHA HACIA ARRIBA DESDE LA PANTALLA DEL PUNTO DE RUTA PARA COMPUTAR LA DISTANCIA DESDE LA POSICION ACTUAL. LA MISMA ES MOSTRADA EN PULGADAS O CENTÍMETROS, USANDO LA ESCALA DEL MAPA SELECCIONADO EN EL SETUP.

14 VIENDO LA PANTALLA DEL CICLO SOLAR Y LUNAR PRESIONE LA FLECHA HACIA ARRIBA DOS VECES PARA VISUALIZAR LA HORA DE LOS CREPUSCULOS MATUTINOS Y VESPERTINOS Y EL CICLO LUNAR EN LA POSICION SELECCIONADA.

15 NAVEGACIÓN NAV ROUTE 1º. OPRIMA MENU 2º. OPRIMA

16 MOB / GOTO NAV CUALQUIER FLECHA SELLECIONE MOB O CUALQUIER PUNTO DE RUTA ENTER NAV ESTA FUNCIÓN ESTABLECE RUTAS ALTERNAS AL PUNTO AL QUE SE QUIERE LLEGAR.

17 PANTALLA DE MENU DE RUTA NAV ROUTE MENU SET ROUTE EDIT ROUTE ACTIVATE ROUTE CLEAR ROUTE REVERSE ROUTE HACER RUTA EDITAR RUTA ACTIVAR RUTA BORRAR RUTA RETROAZIMUT

18 PISTA ANTERIOR NAV SELECCIONE LA RUTA ENTER SELECCIONE LA RUTA ANTERIOR ESTE PROCESO CONVIERTE LOS ARCHIVOS EN PUNTOS DE RUTA Y CREA NUEVAS RUTAS USÁNDOLOS

19 REVIRTIENDO UNA RUTA NAV SELECCIONE LA RUTA ENTER SELECCIONE REVERTE

20 BORRAR UNA RUTA NAV ENTER SELECCIONE ACTIVATE RTE SELECCIONE UNA RUTA

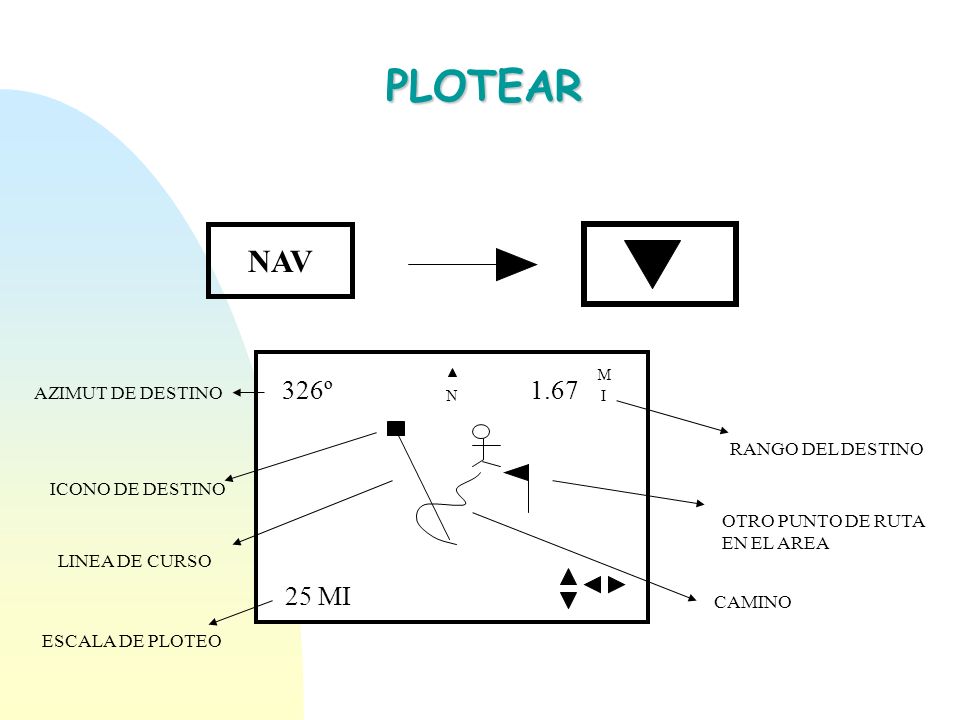

21 PLOTEAR NAV 25 MI 326º1.67 MIMIN RANGO DEL DESTINO OTRO PUNTO DE RUTA EN EL AREA CAMINO ESCALA DE PLOTEO LINEA DE CURSO ICONO DE DESTINO AZIMUT DE DESTINO
