Presentación del tema: "Galvanic Applied Sciences. Galvanic Applied Sciences Inc. es una compañía basada en Canadá con instalaciones en Boston (EEUU) y Londres (RU), que además."— Transcripción de la presentación:

1 Galvanic Applied Sciences

2 Galvanic Applied Sciences Inc. es una compañía basada en Canadá con instalaciones en Boston (EEUU) y Londres (RU), que además cuenta con representación en todo el mundo. La compañía desarrolla tecnología para el análisis de líquidos y gases en líneas de proceso. Head Office 7000 Fisher Road SE, Calgary, Alberta, Canada Website:

3 Analizadores de Azufre Total y Ácido Sulfhídrico por Cinta de Acetato Analizadores para Procesos de Recuperación de Azufre Cromatógrafo de Azufres Cromatógrafo de Gas Natural para medir Poder Calorífico y Composición. Correctores Electrónicos de Volumen

4 Analizadores Ópticos y Acústicos para medir Color, Turbidez y Sólidos Suspendidos Viscosímetros en Línea Tituladores Automaticos en Línea Analizadores Programables Ultravioleta

5

6 L A R EFINERÍA P RESENTACIÓN DE A PLICACIONES

7 ¿Q UÉ ES UNA R EFINERÍA ? Cuando se busca el verbo Refinar en el diccionario de la Real Academia Española esto es lo que aparecería Hacer más fino o más puro algo… La Refinación es un proceso utilizado para transforar el crudo en productos de uso común como Gasolina, Jet Fuel, Cera entre otros. Esto se logra a través de procesos de separación mecánica y química. La refinería es un conjunto de unidades donde ocurren transformaciónes químicas y separaciones mecánicas para lograr Refinar el Crudo.

8 ¿Q UÉ ES UNA R EFINERÍA ? Para el propósito de esta presentación la refinería típica se ha separado en los siguientes módulos: Acondicionamiento de Crudo. Destilación Atmosférica Conversión Media Conversión Profunda Servicios Aguas Residuales Generación de Vapor

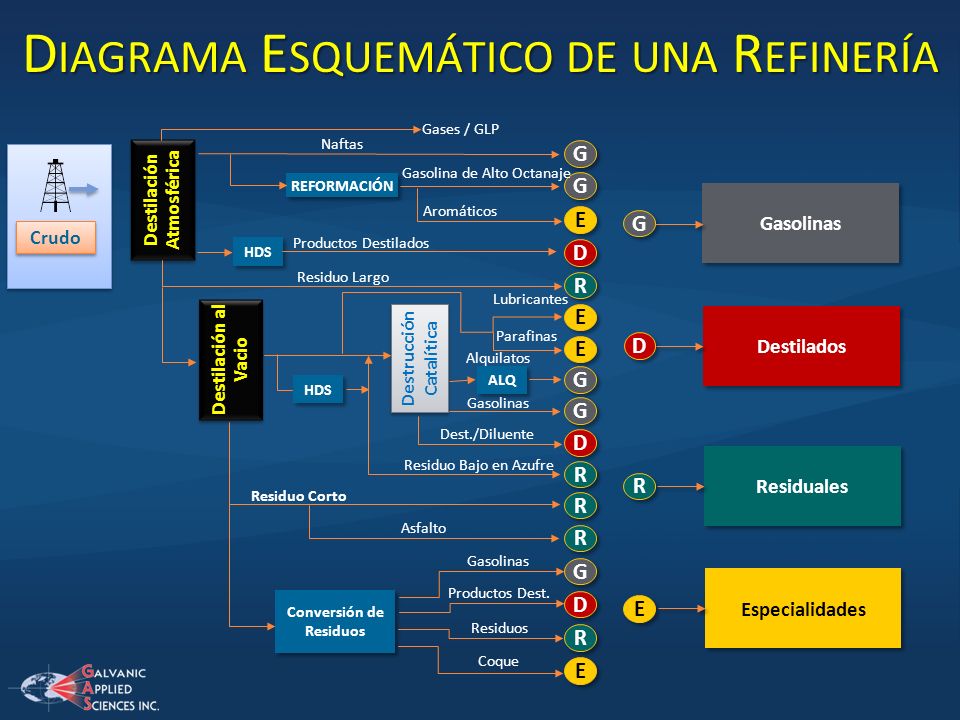

9 D IAGRAMA E SQUEMÁTICO DE UNA R EFINERÍA Crudo Destilación Atmosférica Destilación Atmosférica Gases / GLP G G REFORMACIÓN G G E E HDS Naftas Gasolina de Alto Octanaje Aromáticos D D Productos Destilados R R Residuo Largo Destilación al Vacio Destilación al Vacio Destrucción Catalítica Destrucción Catalítica E E E E Lubricantes Parafinas HDS ALQ G G Alquilatos G G Gasolinas D D Dest./Diluente R R Residuo Bajo en Azufre R R Residuo Corto Conversión de Residuos Conversión de Residuos R R G G D D R R E E Asfalto Gasolinas Productos Dest. Residuos Coque G G Gasolinas Destilados Residuales Especialidades D D R R E E

10 R ECEPCIÓN Y ALMACENAMIENTO DE C RUDO El Crudo entra en la refinería y luego es almacenado de acuerdo a sus características.

11 A CONDICIONAMIENTO DE C RUDO El primer paso en el proceso de refinación es el acondicionamiento de crudo para su procesamiento posterior. En esta etapa el crudo pasa por el proceso de desalación.

12 A CONDICIONAMIENTO DE C RUDO La Desalación es el proceso mediante el cual se remueve el agua y las sales de un crudo de producción para adecuarlo a su procesamiento en refinería. El agua presente en el crudo puede dar lugar a problemas de inestabilidad operacional en las columnas de destilación atmosférica.

13 A CONDICIONAMIENTO DE C RUDO Crudo Agua Limpia Reactivos Agua Salada Primera Etapa Crudo desalado Crudo Desalado En la Segunda Etapa Válvula de Mezclado Segunda Etapa First Stage Válvula de mezcla Agua de Segunda Etapa

14 A CONDICIONAMIENTO DE C RUDO A PLICACIÓN : M EDICIÓN DE S AL EN C RUDO La razón: El cloruro de las sales del crudo puede hidrolizarse en presencia de agua a temperaturas entre 200°C y 250°C, para formar HCl y ocasionar problemas de corrosión en el tope de las columnas de destilación atmosférica. El Beneficio: Integridad de tuberías y unidades, Control de Proceso y Control de Corrosión. El instrumento: Sentinel. Sentinel

15 D ESTILACIÓN A TMOSFÉRICA Se conoce como destilación a un proceso de separación de mezclas según el punto de ebullición de sus componentes. La Destilación es una Operación Unitaria basada en una Separación Física no en una reacción química.

16 D ESTILACIÓN A TMOSFÉRICA Dentro de la torre, la presión permanece constante A través de calentamiento se genera un gradiente de temperatura desde el fondo hasta el tope y de ese modo creando distintos estados para poder extraer los distintos productos.

17 D ESTILACIÓN A TMOSFÉRICA A PLICACIÓN M EDICIÓN DE C OMPOSICIÓN DEL G AS La razón: La medición de composición del gas en el tope de la torre para determinar los diferentes usos que se le puede dar al gas y los tratamientos que puede necesitar. El Beneficio: Control de Procesos. Los Instrumentos: PLGC II, 842, 903, FPA TS PLGC II 842 FPA 4100

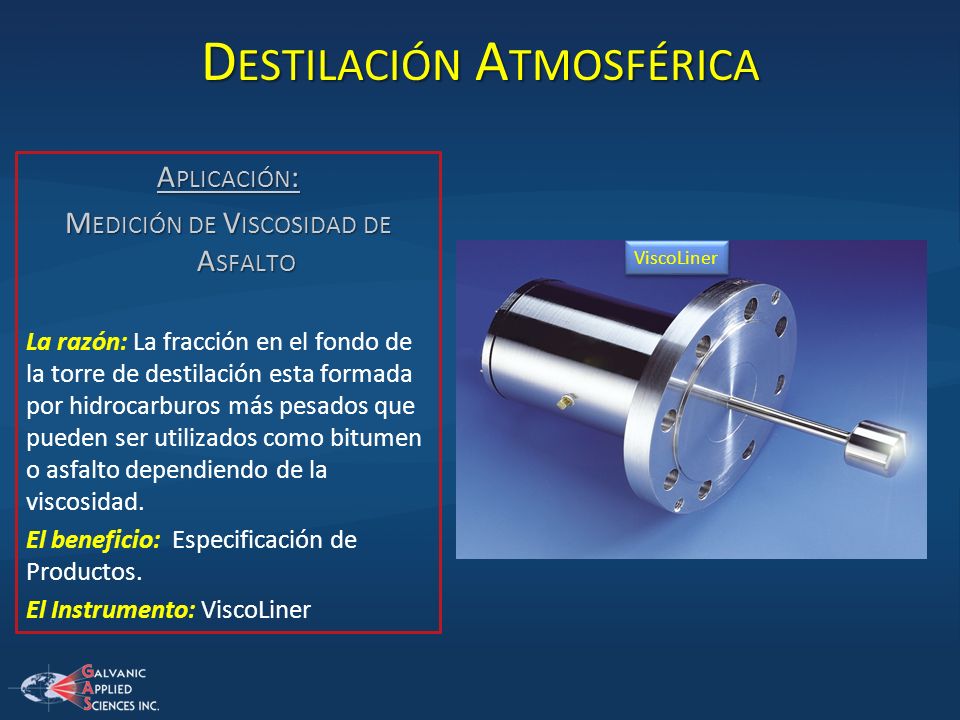

18 D ESTILACIÓN A TMOSFÉRICA A PLICACIÓN : M EDICIÓN DE V ISCOSIDAD DE A SFALTO La razón: La fracción en el fondo de la torre de destilación esta formada por hidrocarburos más pesados que pueden ser utilizados como bitumen o asfalto dependiendo de la viscosidad. El beneficio: Especificación de Productos. El Instrumento: ViscoLiner ViscoLiner

19 D ESTILACIÓN A TMOSFÉRICA Gases Separador de Fases Compresor C2C2 Absorbedor tipo Esponja Absorbedor Debutanizador C3C3 Depropanizador iC 4 nC4 Deisobutanizador

20 D ESTILACIÓN A TMOSFÉRICA A PLICACIÓN M EDICIÓN DE C OMPOSICIÓN DEL G AS La razón: En el proceso de separación de los gases se utilizan torres de fraccionamiento para obtener las fracciones puras de metano, etano, propano, butano y condensados. Para controlar el proceso se debe utilizar un cromatógrafo de gases. El Beneficio: Control de Procesos. Los Instrumentos: PLGC II PLGC II

21 C ONVERSIÓN M EDIA Los procesos de conversión media tienen como objetivo aprovechar una parte del residuo de la destilación atmosférica y convertirlo en productos que puedan ser aprovechados de otra manera.

22 C ONVERSIÓN M EDIA Destilación al Vacio Destilación al Vacio Destrucción Catalítica Destrucción Catalítica E E E E Lubricantes Parafinas HDS ALQ G G Alquilatos G G Gasolinas D D Dest./Diluente R R Residuo Bajo en Azufre R R Residuo Corto R R Asfalto Estos procesos son: Destilación al Vacío Destrucción catalítica Alquilación Isomerización Reformación catalítica

23 Calentamiento Residuo Torre de Destilación al Vacío Enfriador Residuo Combustóleo Destilados Pesados Destilados Livianos Bomba de Vacío C ONVERSIÓN M EDIA Destilación al Vacío La destilación al vacío es otra separación física por temperatura, llevada a cabo a presión constante no atmosférica para provocar la separación de otras fracciones del producto inicial, que en este caso es el residuo de la destilación atmosférica.

24 C ONVERSIÓN MEDIA Después de la Destilación al vacío se procede a la Destrucción Catalítica de los destilados para convertir fracciones pesadas de hidrocarburos en productos más livianos de mayor valor comercial. Los Productos de este proceso son Olefinas, naftas de alto octanaje, destilados y diluentes de residual.

25 C ONVERSIÓN M EDIA Gasolina Aceite liviano Aceite Pesado Alimentación CO/CO 2 Livianos Productos Craqueados Vapor Regenerador Catalizador Usado Catalizador Nuevo Alimentación Aceite Circulante Aire Caliente Reacción Unidad de Destrucción Catalítica tipo FCC

26 C ONVERSIÓN M EDIA El siguiente paso para obtener productos refinados es la Alquilación. Recibe su nombre del proceso que ocurre donde un radical o molécula se transfiere de una cadena a otra formando productos de mayor octanaje. PropilenoIsobutano Dimetil Pentano ButilenoIsobutano Trimetil Pentano HF

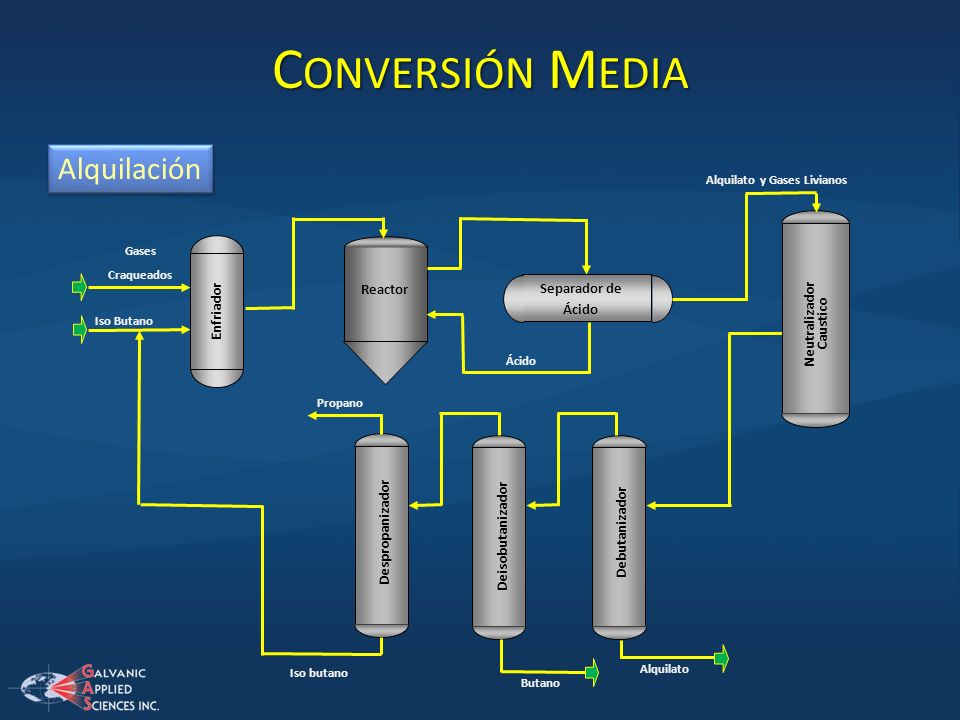

27 C ONVERSIÓN M EDIA Gases Craqueados Enfriador Iso Butano Reactor Separador de Ácido Neutralizador Caustico Ácido Alquilato y Gases Livianos Debutanizador Deisobutanizador Despropanizador Propano Iso butano Butano Alquilato Alquilación

28 C ONVERSIÓN M EDIA A PLICACIÓN M EDICIÓN DE C OMPOSICIÓN DEL G AS La razón: En el proceso de separación de los gases se utilizan torres de fraccionamiento para obtener las fracciones puras de metano, etano, propano, butano y condensados. Para controlar el proceso se debe utilizar un cromatógrafo de gases. El Beneficio: Control de Procesos. Los Instrumentos: PLGC II PLGC II

29 C ONVERSIÓN M EDIA A PLICACIÓN M EDICIÓN DE Á CIDOS C ATALIZADORES La razón: Medir la cantidad de acido catalizador en el proceso permite ahorrar en consumo de catalizadores para la Alquilación de los productos, ya sea utilizando Ácido Sulfúrico o Fluorhídrico. El Beneficio: Control de Procesos. Los Instrumentos: Sentinel Sentinel

30 C ONVERSIÓN M EDIA A PLICACIÓN M EDICIÓN DE C AUSTICO La razón: Medir la cantidad de reactivo consumido en la neutralización del alquilato. El Beneficio: Control de Procesos. Los Instrumentos: Sentinel Sentinel

31 C ONVERSIÓN M EDIA En el proceso de conversión media también se incluye la Isomerización. El objetivo es la conversión de parafinas en isómeros ramificados de mejor calidad antidetonante (octanaje) para la producción de gasolinas. Tanque de Evaporación Mezcla de C 4 Estabilizador iC 4 Reactor Fraccionador Fijo H 2 + Cloruro Livianos nC 4 Reposición de H 2 + Cloruros nC 4 / iC 4

32 C ONVERSIÓN M EDIA El proceso de Reformación Catalítica tiene como objetivo Aumentar octanaje de la gasolina mediante reacciones químicas complejas, donde las parafinas y naftenos son convertidos en aromáticos. Parafinas Nafetnos Aromáticos

33 C ONVERSIÓN P ROFUNDA De la Conversión Profunda se obtienen productos de los residuos de la Conversión Media por medio de transformaciones químicas. Conversión de Residuos Conversión de Residuos G G D D R R E E Gasolinas Productos Dest. Residuos Coque Comprende Visbreaking Coquificación Hidrocraqueo e Hidrotratamiento

34 C ONVERSIÓN P ROFUNDA El proceso de Viscoreducción o Visbreaking tiene como objetivo destilar las fracciones de gasolina de los residuos de los procesos anteriores. Gas + gasolina Residuo Viscoreducido Gasóleo Horno °c 4-6 psig Carga

35 D ESTILACIÓN A TMOSFÉRICA A PLICACIÓN : M EDICIÓN DE V ISCOSIDAD DE A SFALTO La razón: La fracción en el fondo de la torre de destilación esta formada por hidrocarburos más pesados que pueden ser utilizados como bitumen o asfalto dependiendo de la viscosidad. El beneficio: Especificación de Productos. El Instrumento: ViscoLiner ViscoLiner

36 C ONVERSIÓN P ROFUNDA Para extraer fracciones utilizables del residuo de la conversión media se utiliza también el proceso de Coquificación. En este proceso se extrae materia en estado solido (coque) de la fracción de materia, disminuyendo su peso obteniendo y obteniendo hidrocarburos utilizables.

37 C ONVERSIÓN P ROFUNDA El Hidrotratamiento y el Hidrocraqueo tienen como objetivo la remoción del azufre de los productos destilados para llevarlos a las especificaciones de producto requeridas. En estos procesos también se obtienen fracciones de productos finales de mayor pureza.

38 C ALIDAD DE P RODUCTOS F INALES El objetivo de una refinería es obtener del crudo todos los productos posibles, por esta razón, todos los productos requieren cumplir con ciertas especificaciones.

39 C ALIDAD DE P RODUCTOS F INALES Para el caso de las Gasolinas (Gasolina para Vehículos o Aviones) se recomienda la medición de: Contenido de Mercaptano. Bromine Number. Viscosidad. ViscoLiner Sentinel

40 C ALIDAD DE P RODUCTOS F INALES Los productos destilados como el Kerosene, Diesel y la Nafta pueden ser analizados para determinar Viscosidad y Turbidez. ViscoLiner Monitek

41 C ALIDAD DE P RODUCTOS F INALES Para los residuos (Asfalto, Fuel Oil y Combustible Naval) y otros productos especiales (Cera, Lubricantes) se mide la Viscosidad. ViscoLiner

42 S ERVICIOS Los servicios comprenden todas las unidades que generan productos que serán utilizados en otros procesos, o bien, productos de proceso que necesitan ser desechados.

43 S ERVICIOS Aguas Residuales: Incluyen las aguas agrias de planta y las aguas con hidrocarburos suspendidos, producto de las distintas etapas del proceso

44 S ERVICIOS A PLICACIÓN M EDICIÓN DE A MONIACO Y S ULFUROS La razón: La medición de Amoniaco y Sulfuros en el agua agria permite determinar el método de tratamiento. El Beneficio: Control de Procesos, Regulaciones Ambientales. Los Instrumentos: Sentinel ISE. Sentinel

45 S ERVICIOS A PPLICACIÓN : M EDICIÓN DE H IDROCARBURO EN A GUA (C ORRIENTE DE A GUA ) La razón: El Hidrocarburo se mide en agua para determinar el contenido de hidrocarburo orgánico disuelto en el agua. El Beneficio: Cumplir con regulaciones ambientales. Los instrumentos: FPA UV, MoniTek Acoustic y UV. FPA 4100 UV MoniTek Acoustic MoniTek UV MoniTek Acoustic MoniTek UV

46 S ERVICIOS Generación de Vapor: El agua para generación de vapor debe estar limpia de impurezas especialmente sólidos, por lo cual es necesario mantener control sobre los distintos sólidos presentes.

47 S ERVICIOS A PLICACIÓN M EDICIÓN DE S ÍLICE La razón: El óxido de sílice es el segundo material más común en la tierra y es una molécula demasiado pequeña para poder detectarla por medios electroquímicos. El Beneficio: Control de Procesos, Integridad de Calderas. Los Instrumentos: Sentinel. Sentinel

48 S ERVICIOS A PPLICACIÓN : M EDICIÓN DE H IDROCARBURO EN A GUA (C ORRIENTE DE A GUA ) La razón: El Hidrocarburo en el agua para generación de vapor proviene del contacto de este con las distintas operaciones unitarias de la planta. El Beneficio: Integridad de Calderas. Los instrumentos: FPA UV, MoniTek Acoustic y UV. FPA 4100 UV MoniTek Acoustic MoniTek UV MoniTek Acoustic MoniTek UV

49 L A R EFINERÍA P RESENTACIÓN DE A PLICACIONES
